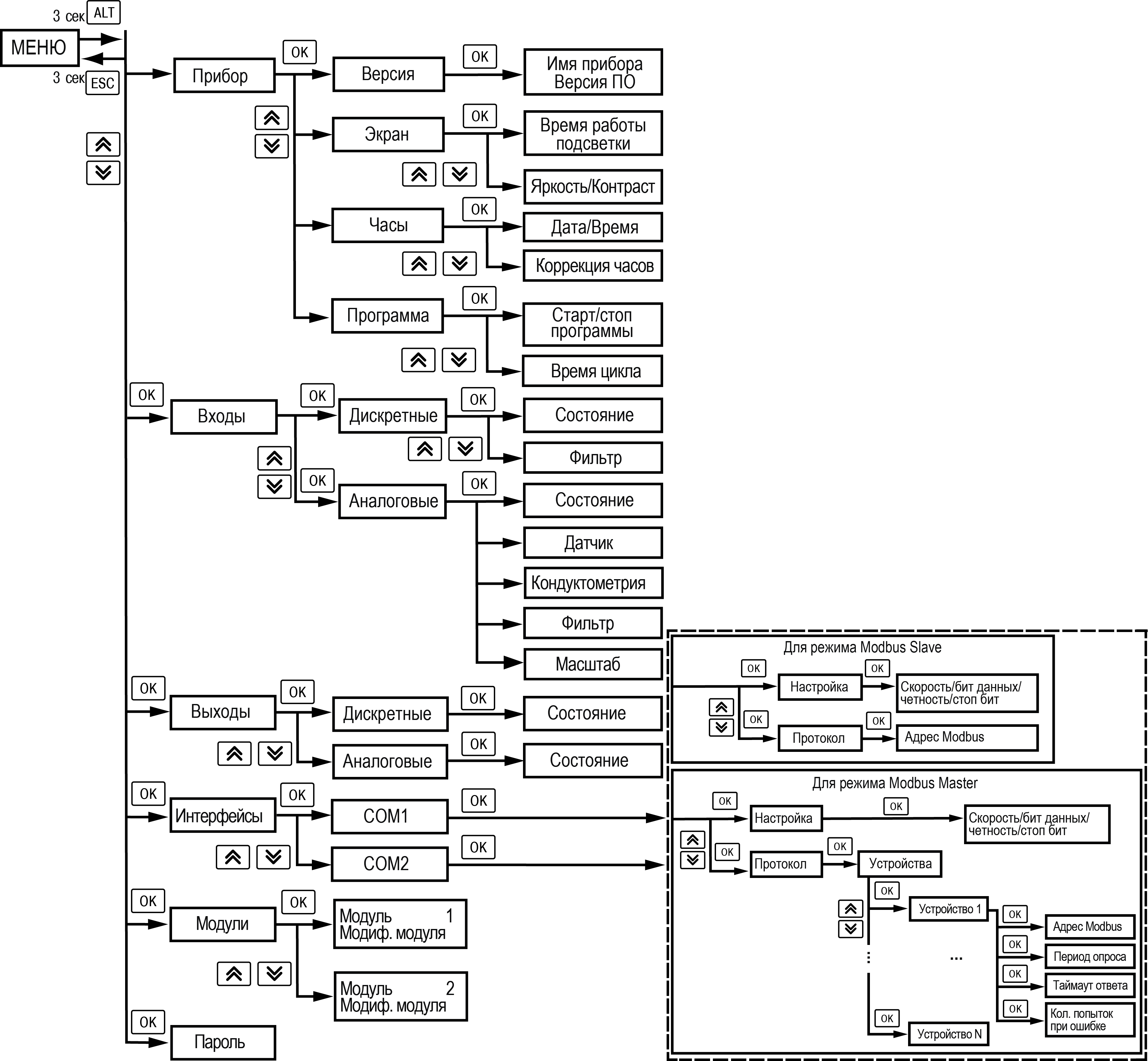

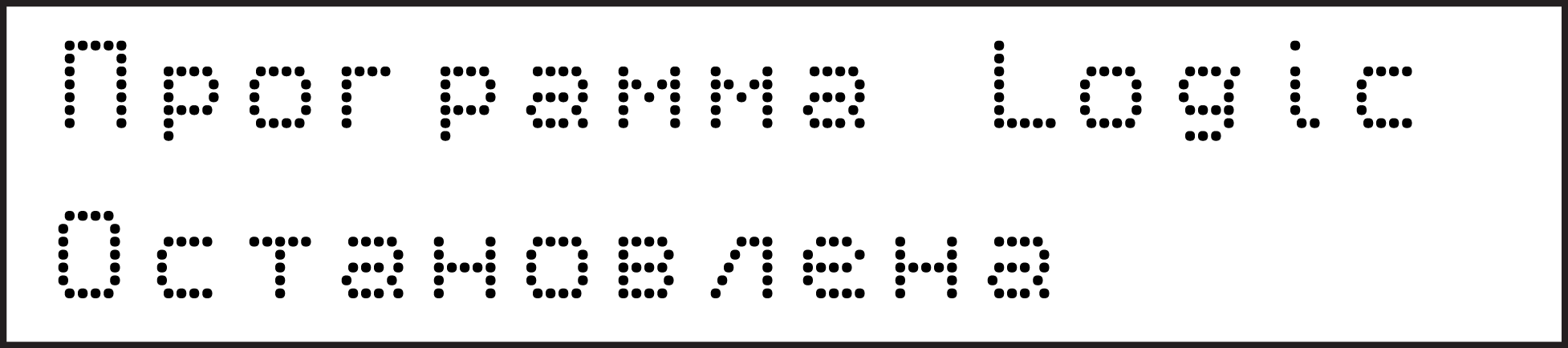

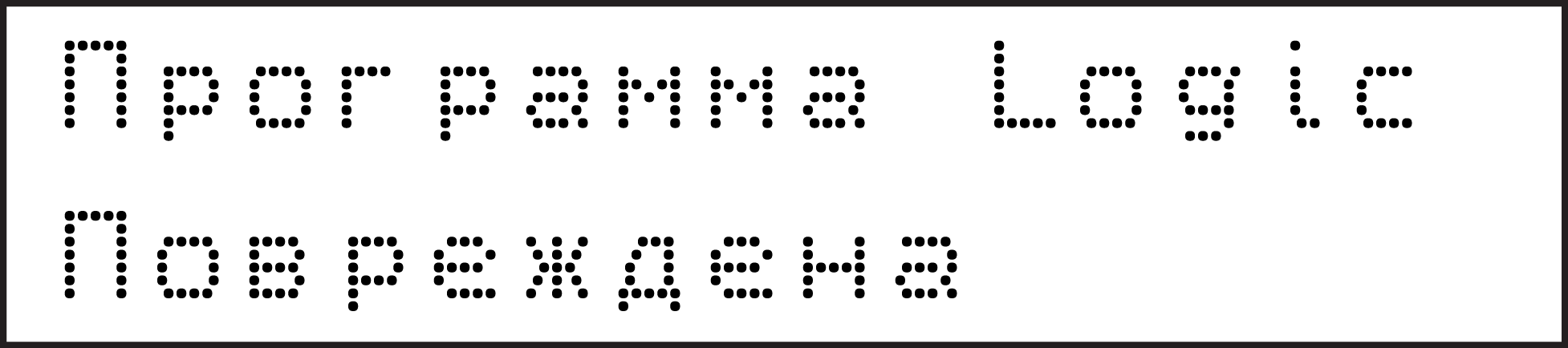

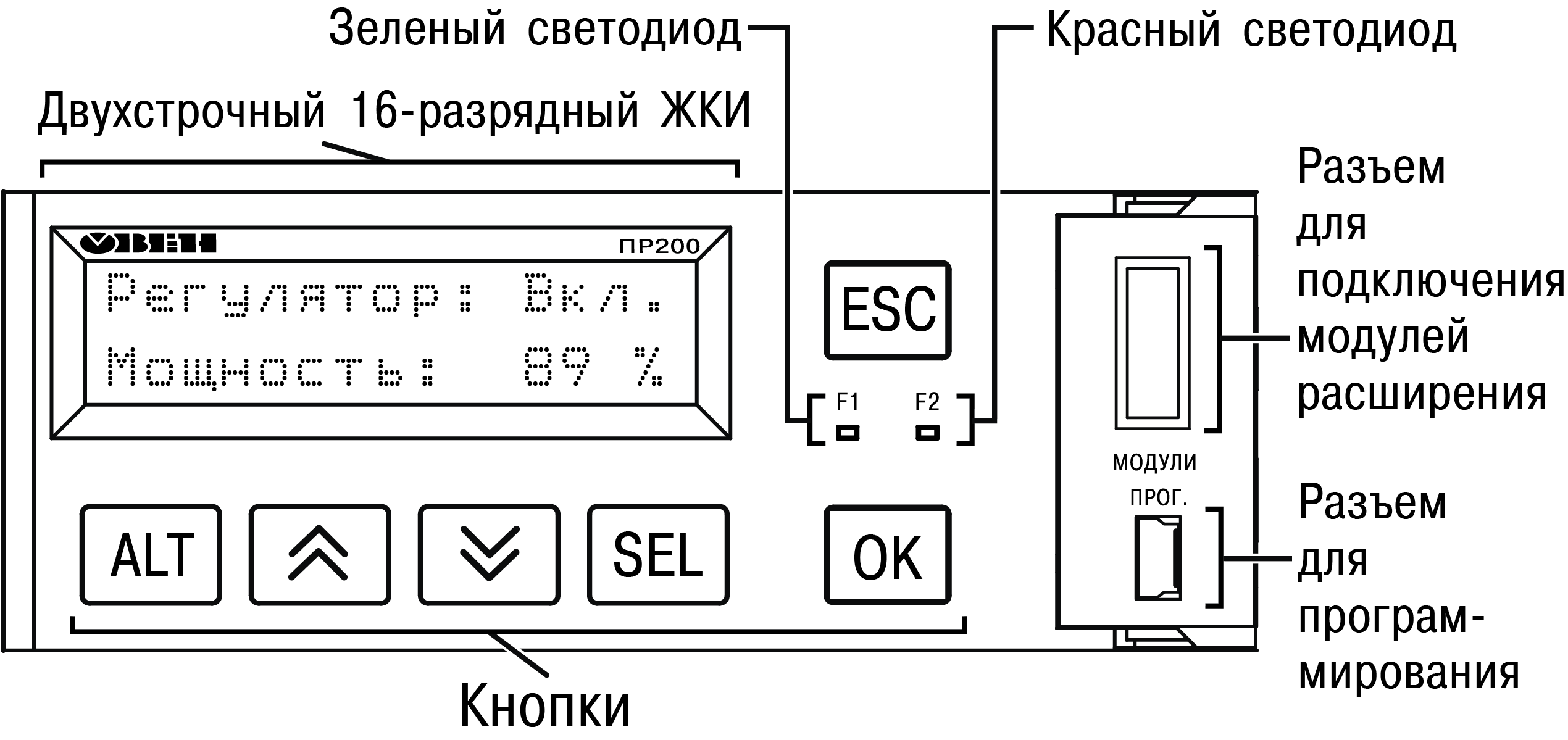

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием устройства управляющего многофункционального ПР200, в дальнейшем по тексту именуемых «прибор» или «ПР200».

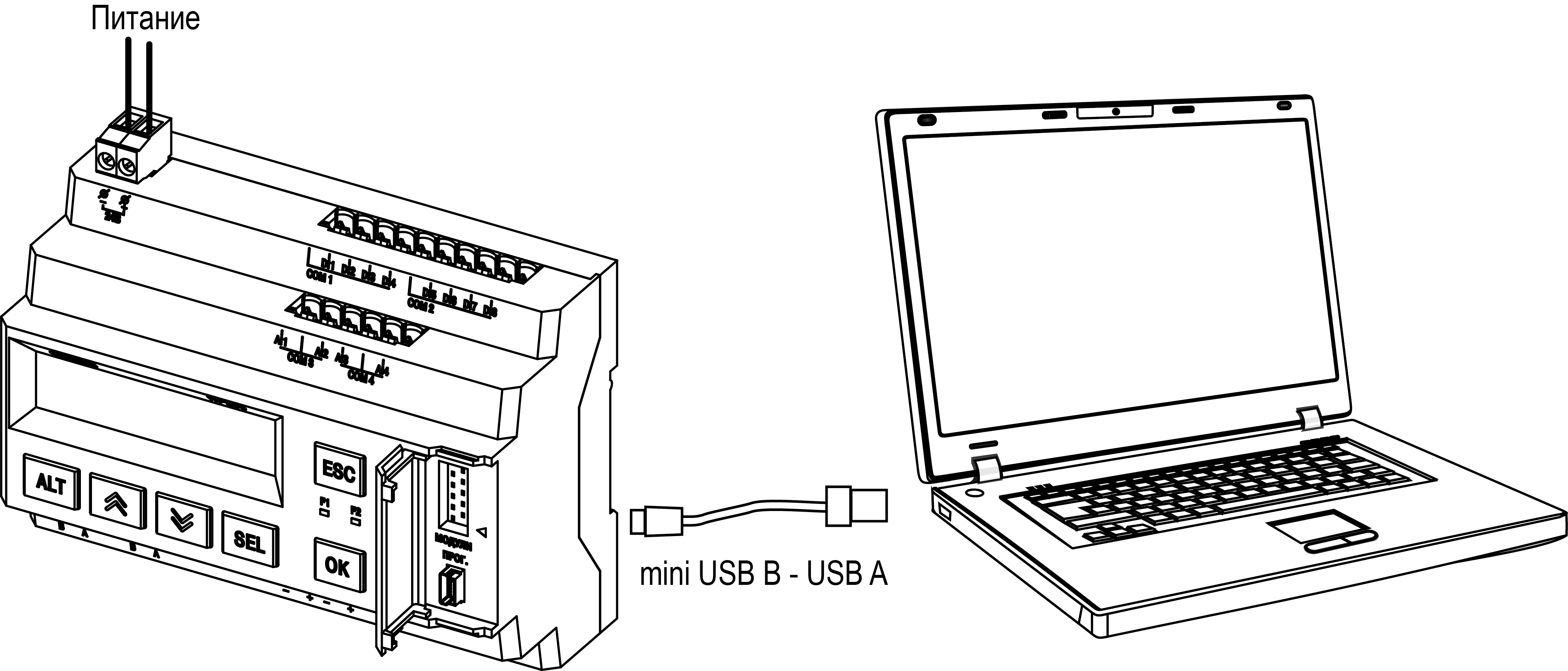

Подключение, настройка и техобслуживание прибора должны производиться только квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.
Функциональные возможности ПР200 могут быть расширены с помощью:

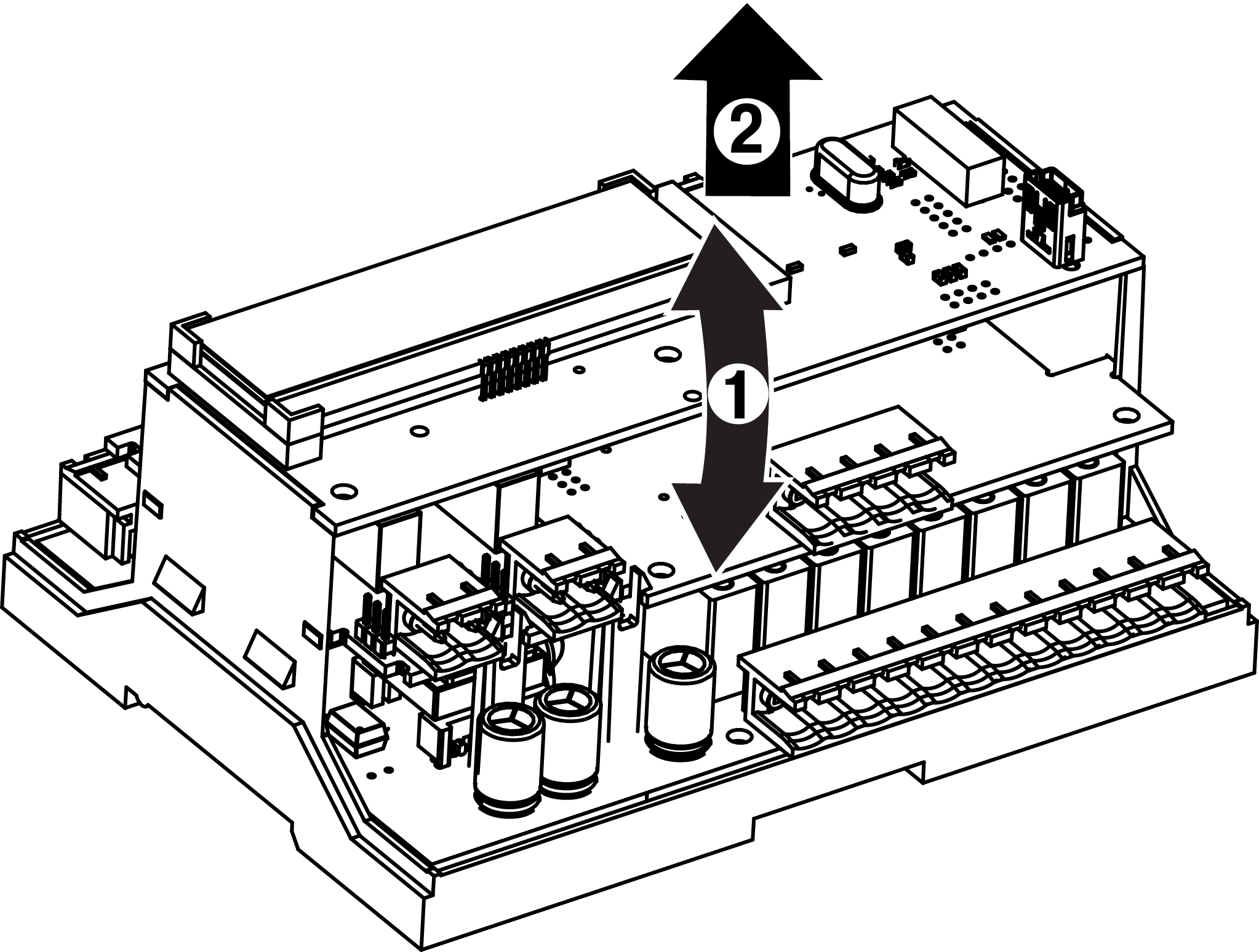

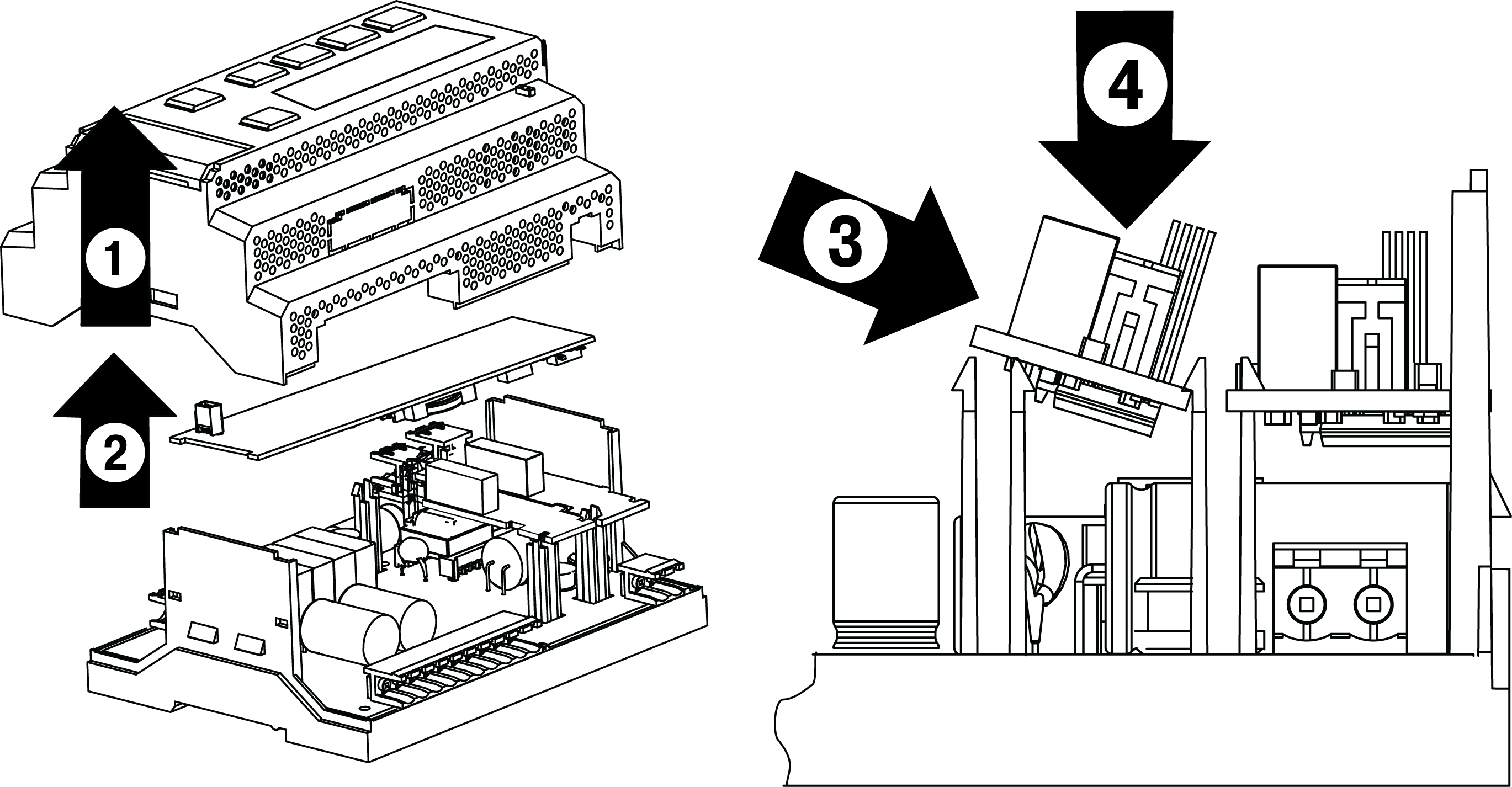

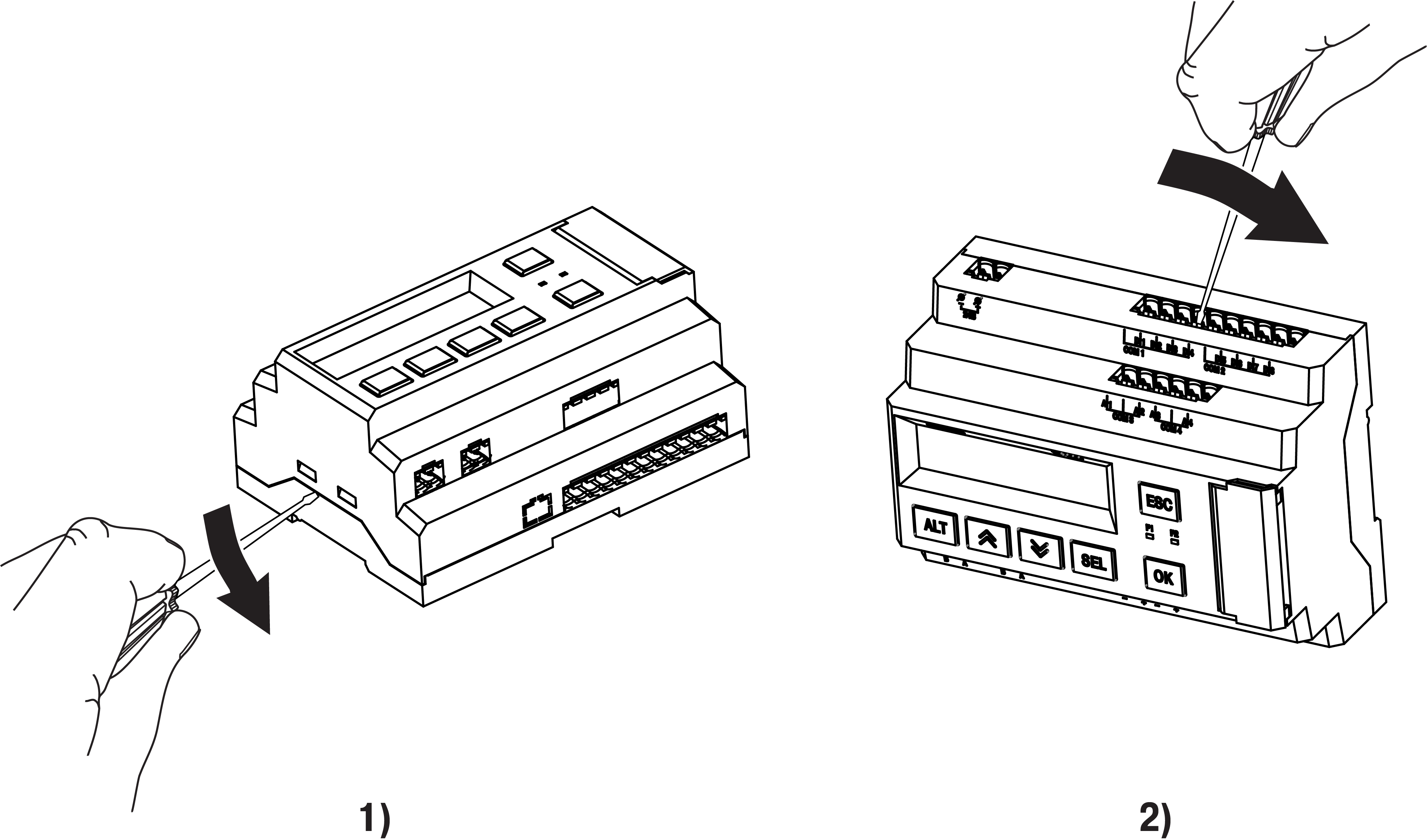

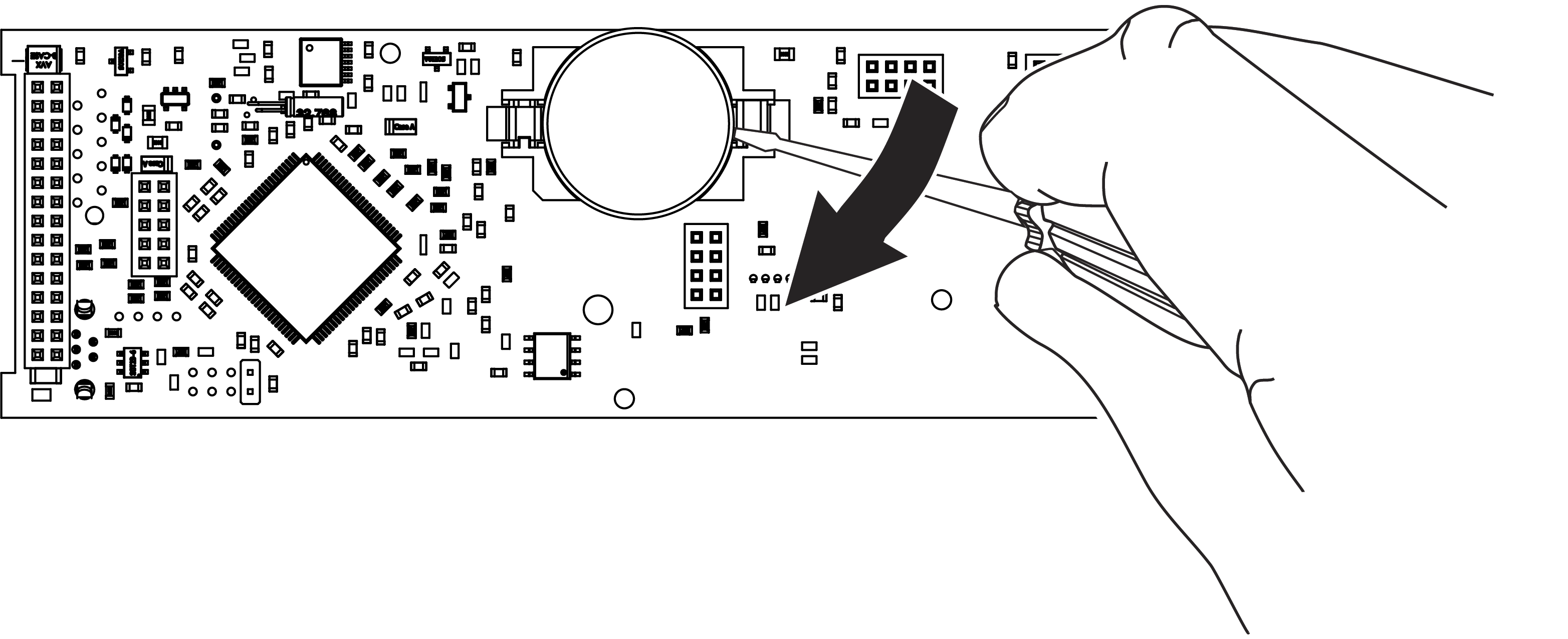

плат расширения ПР-ИП485 (размещаются внутри корпуса прибора, см.раздел);

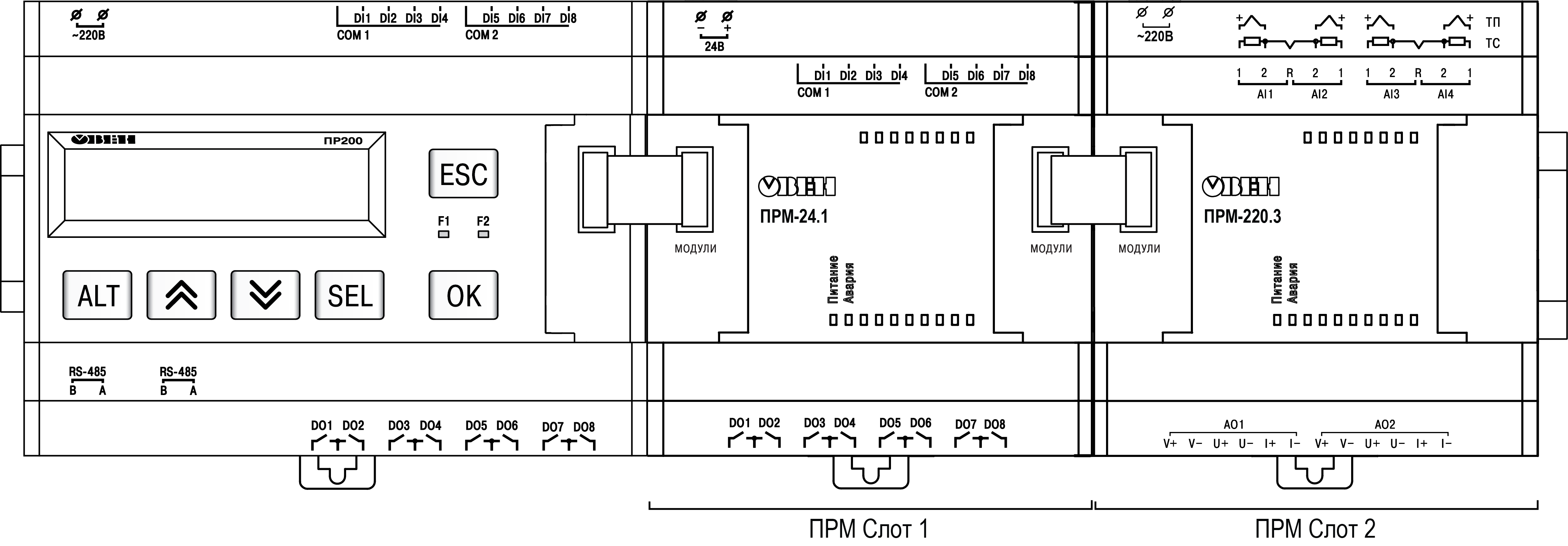

модулей расширения (подключаются к интерфейсу модульной шины с помощью кабеля, см. раздел):
ПРМ-X.1 – модуль дискретного ввода-вывода;
ПРМ-X.2 – комбинированный модуль расширения входов-выходов;
ПРМ-X.3 – модуль аналогового ввода-вывода.

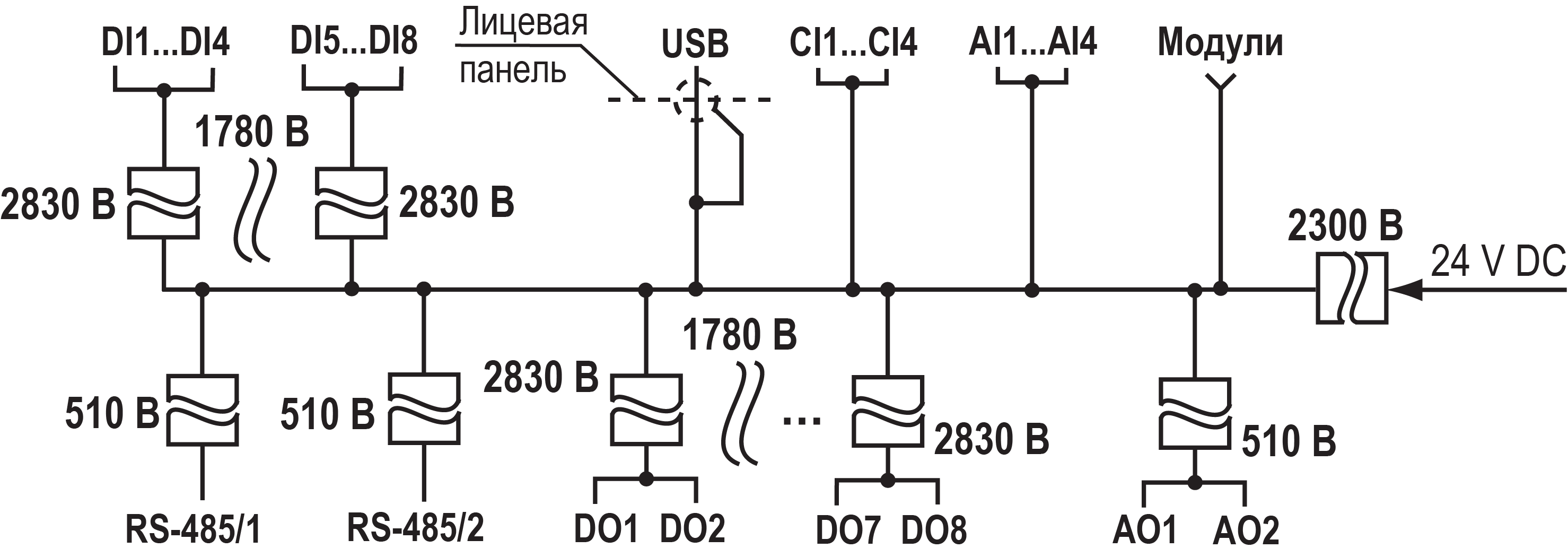

Прибор изготавливается в различных модификациях, указанных в коде полного условного обозначения:
Расшифровка буквенных индексов входов и выходов приведена в таблице.
Наименование при заказе: ПР200-220.28.2.0

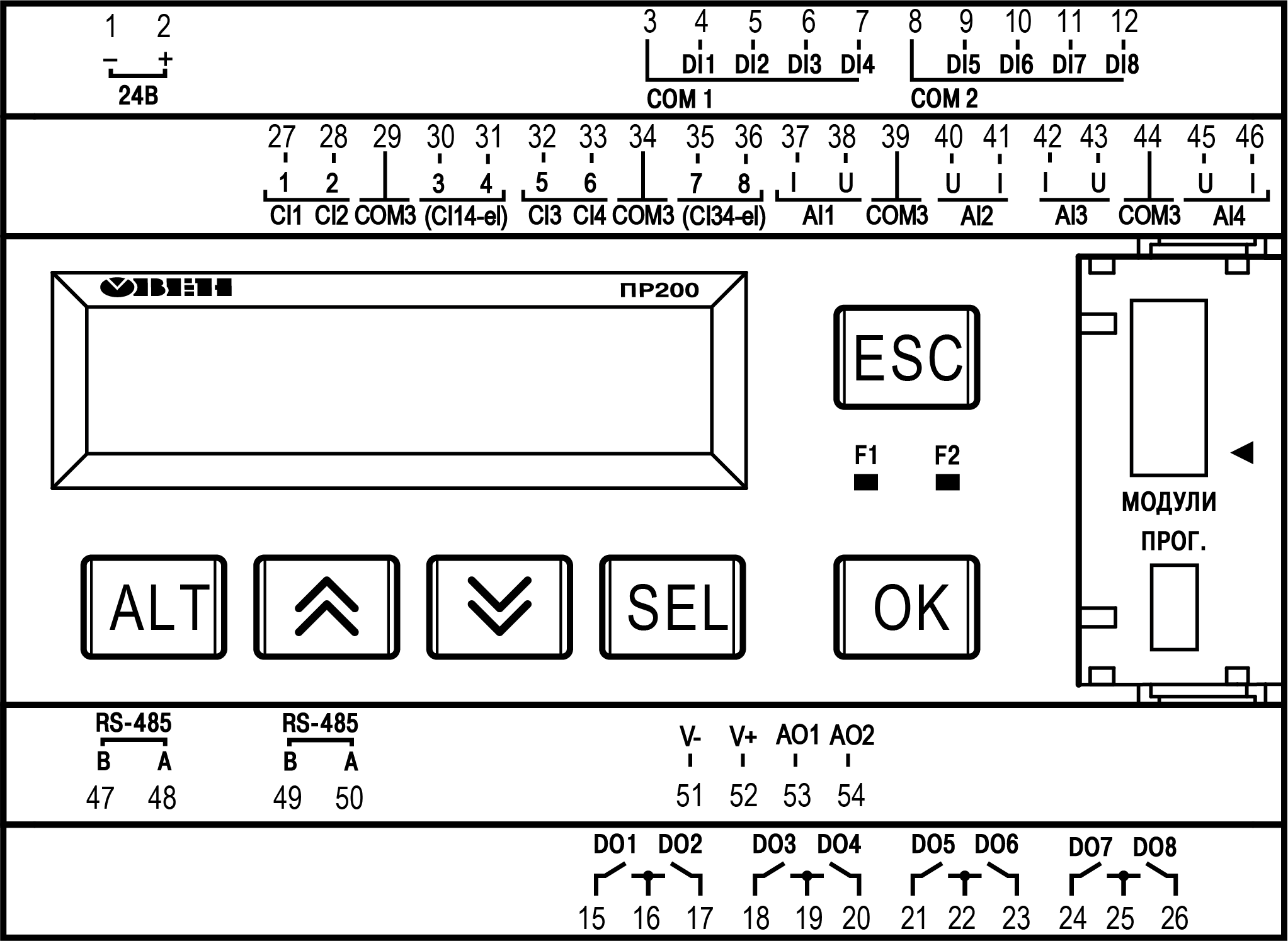

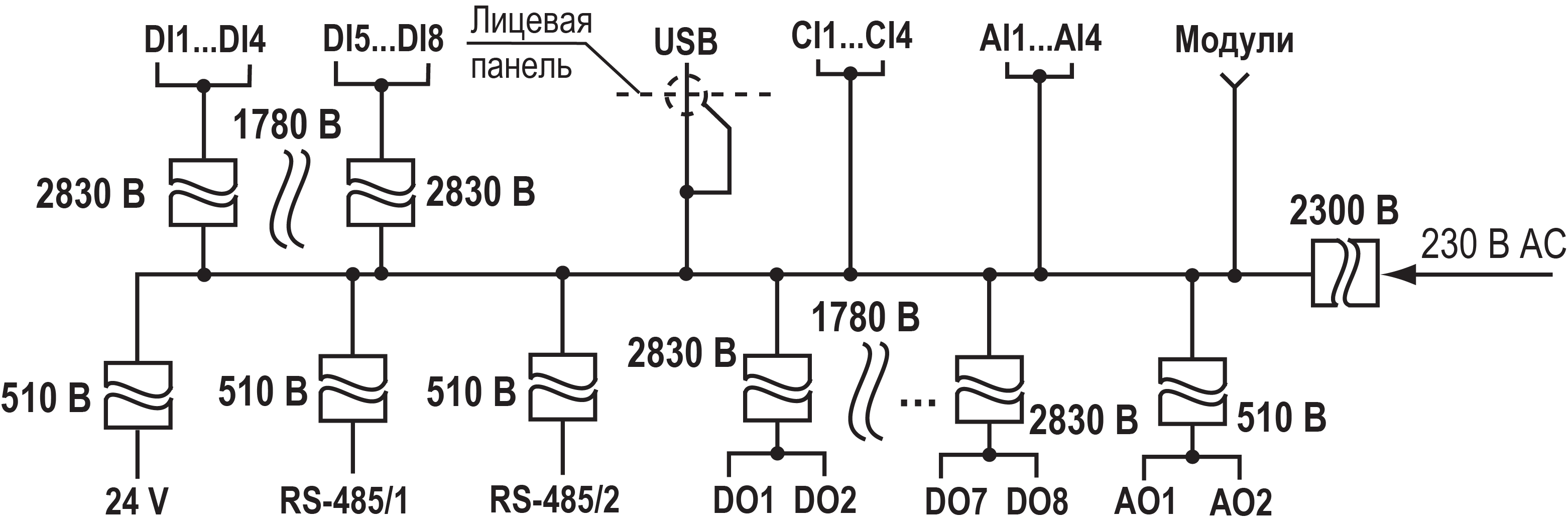

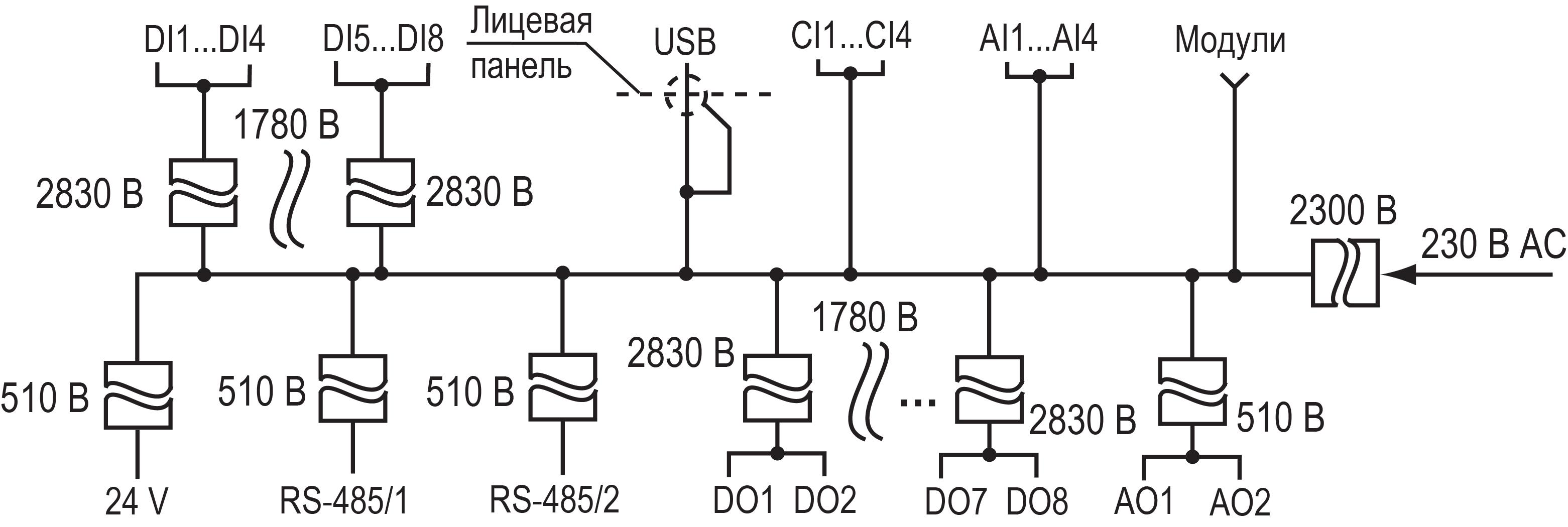

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит устройство управляющее многофункциональное модели ПР200, работающее при номинальном напряжении питания 230 В переменного тока, оснащенное:

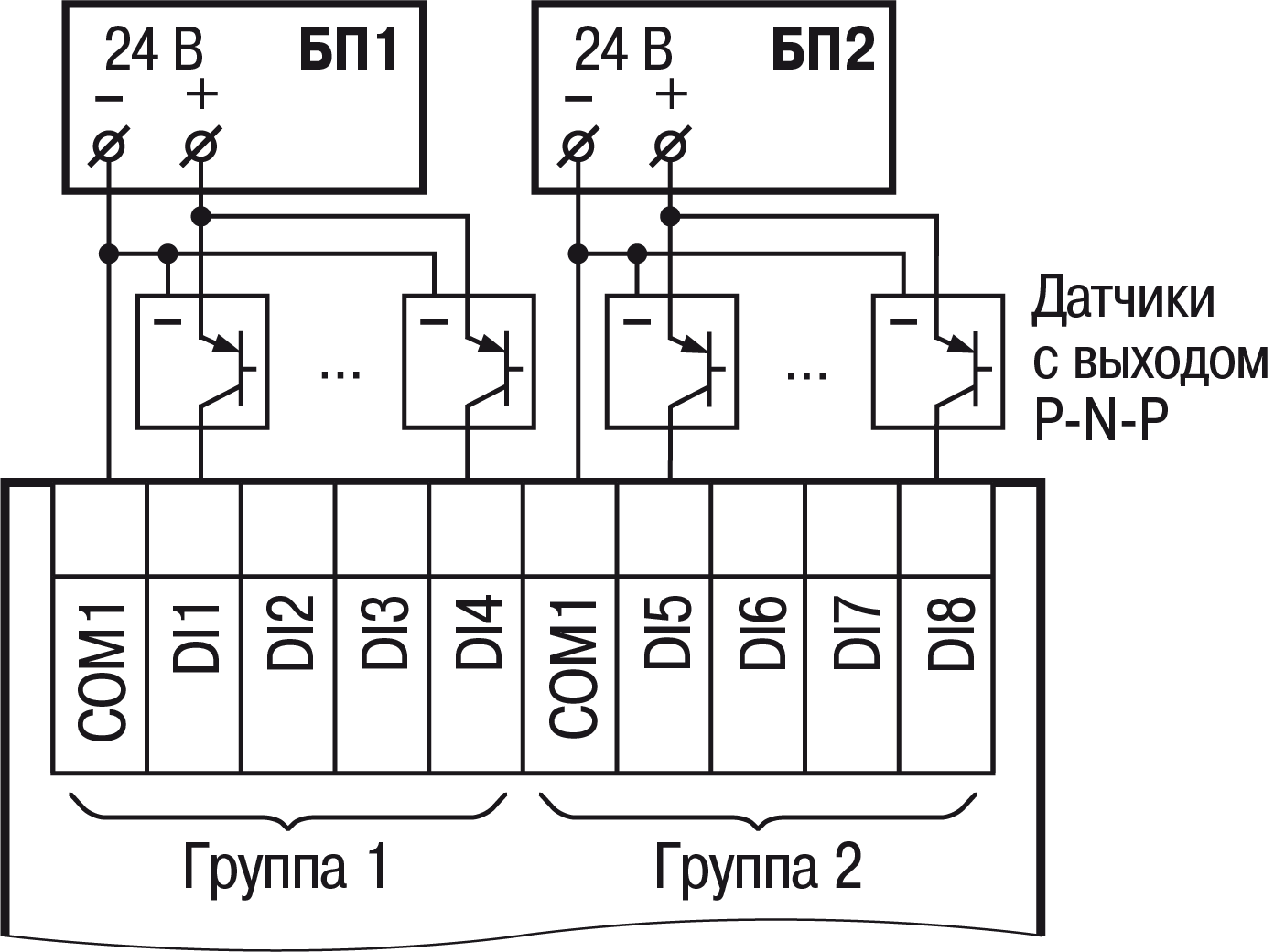

- восемью дискретными входами для сигналов 24 В постоянного тока;

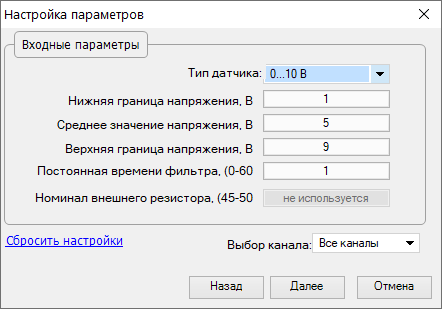

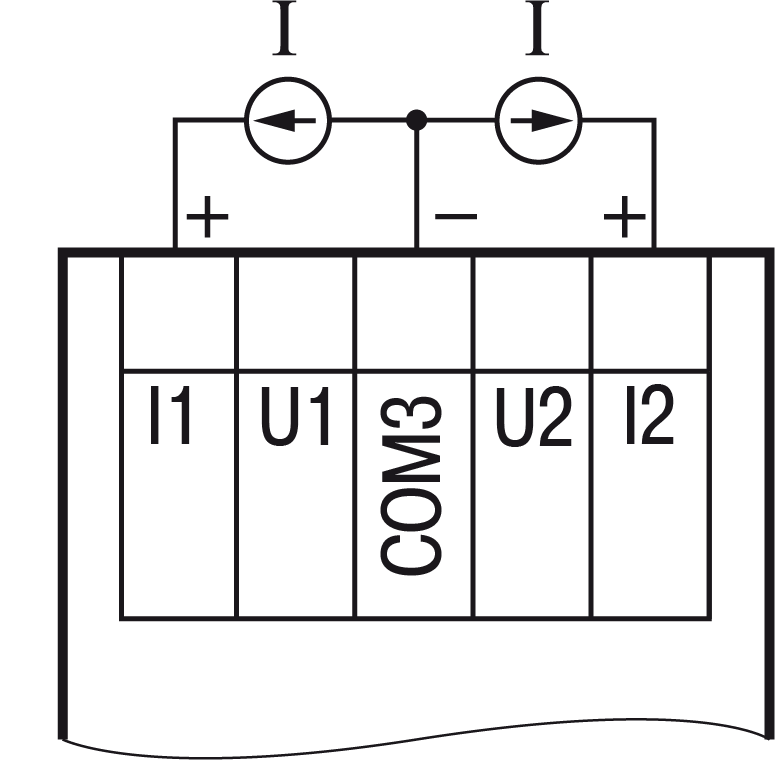

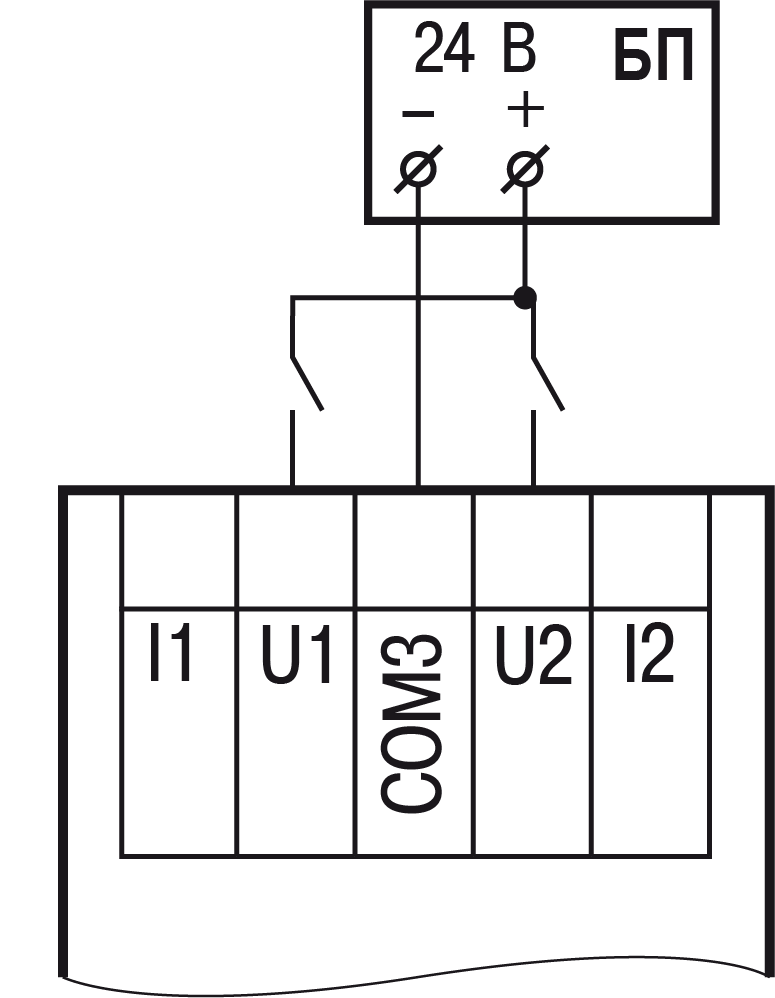

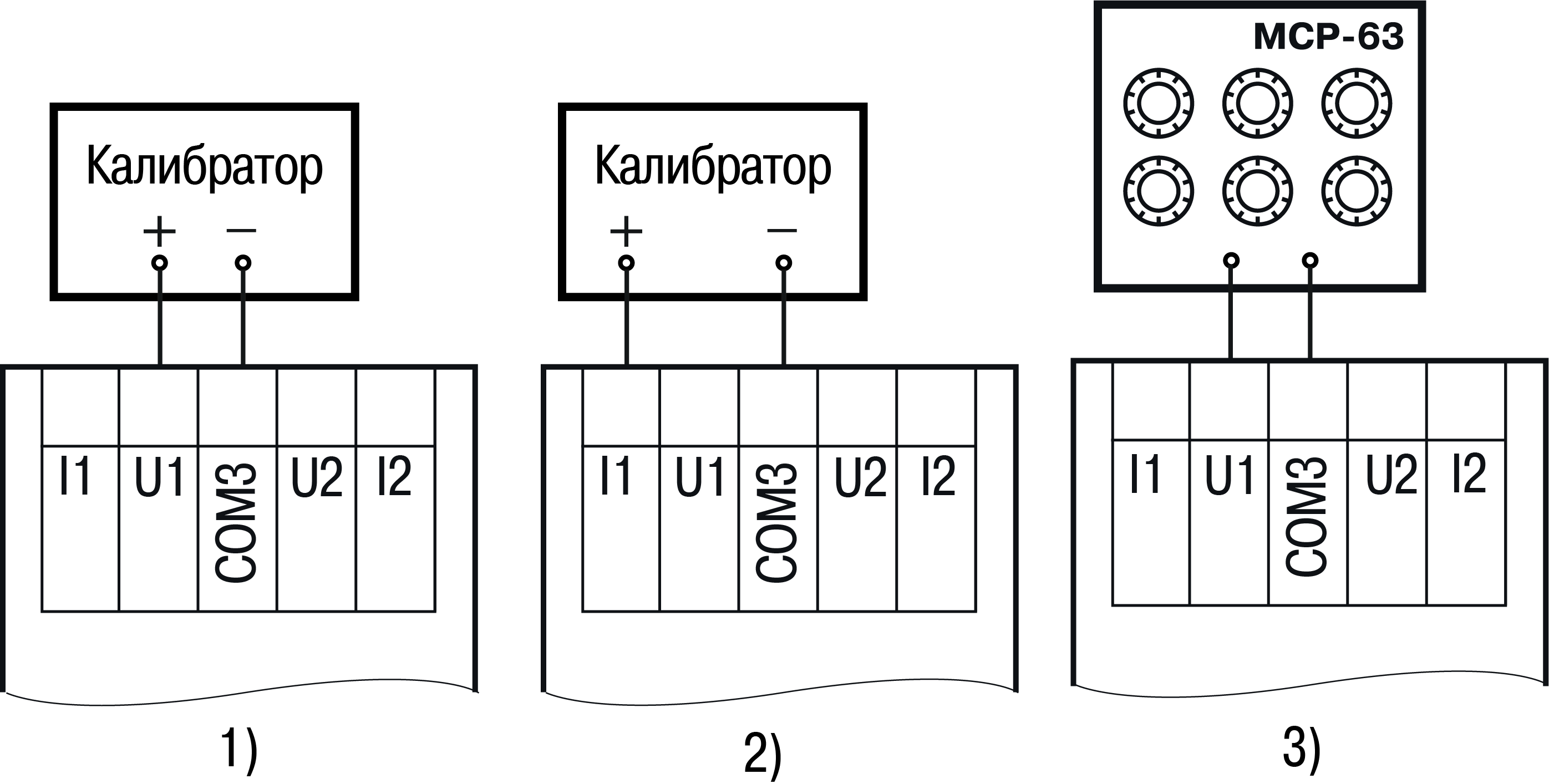

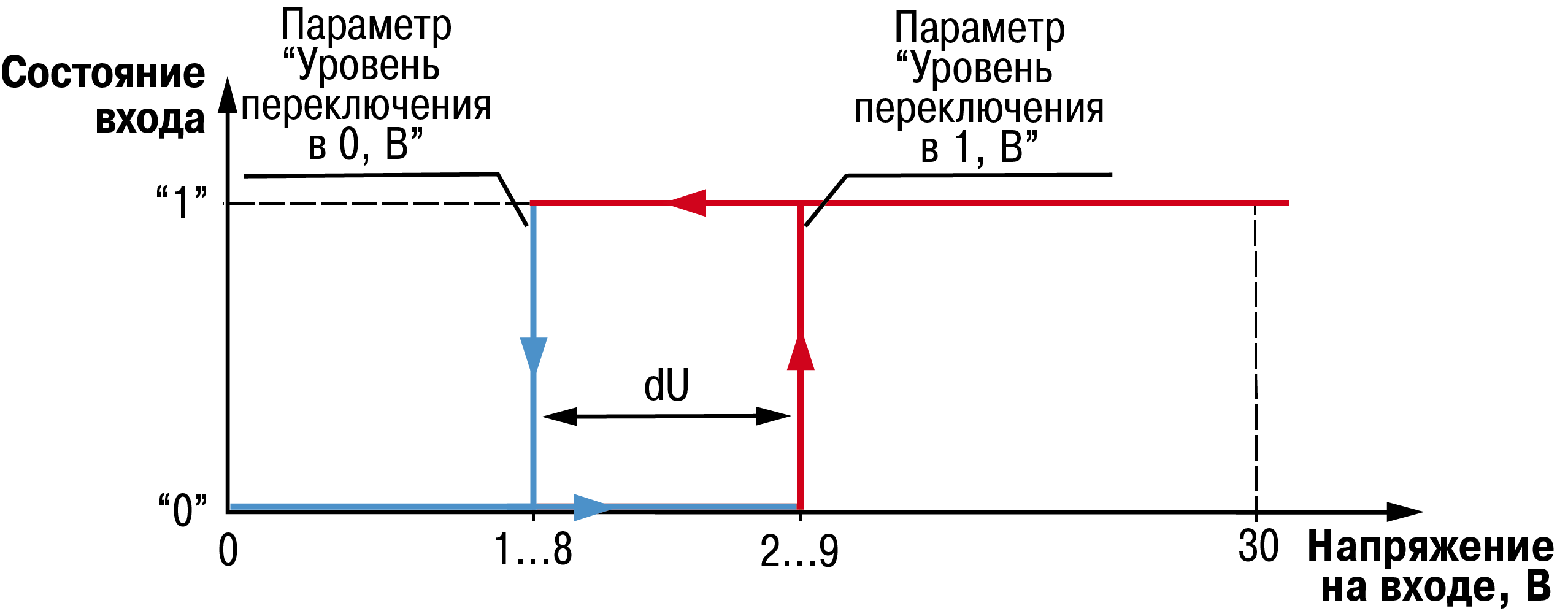

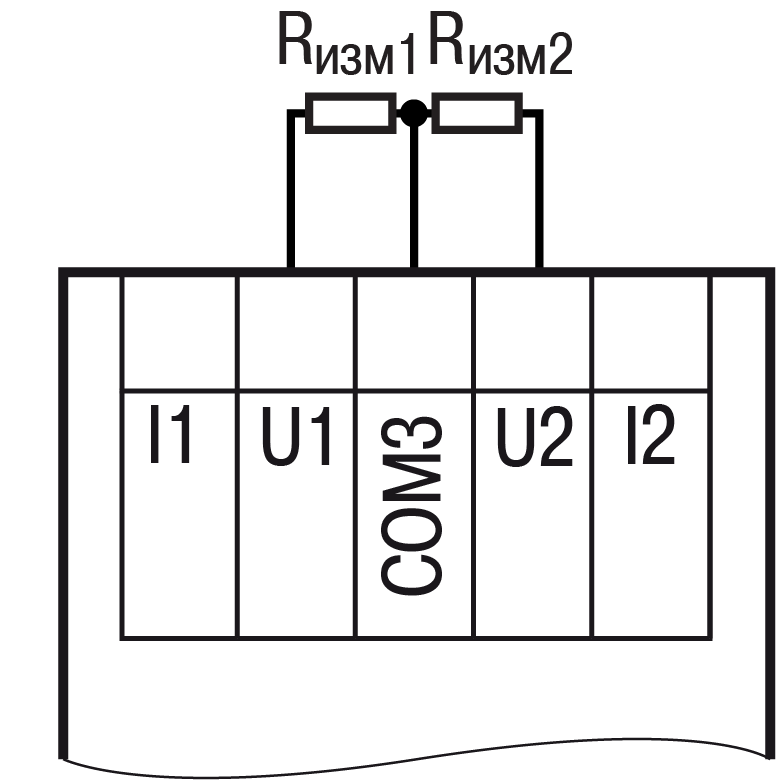

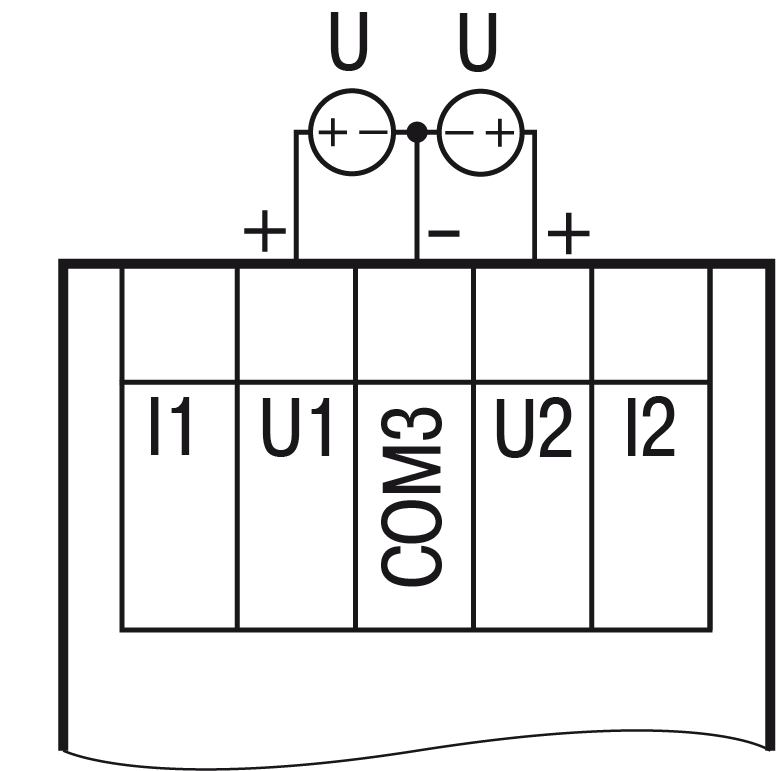

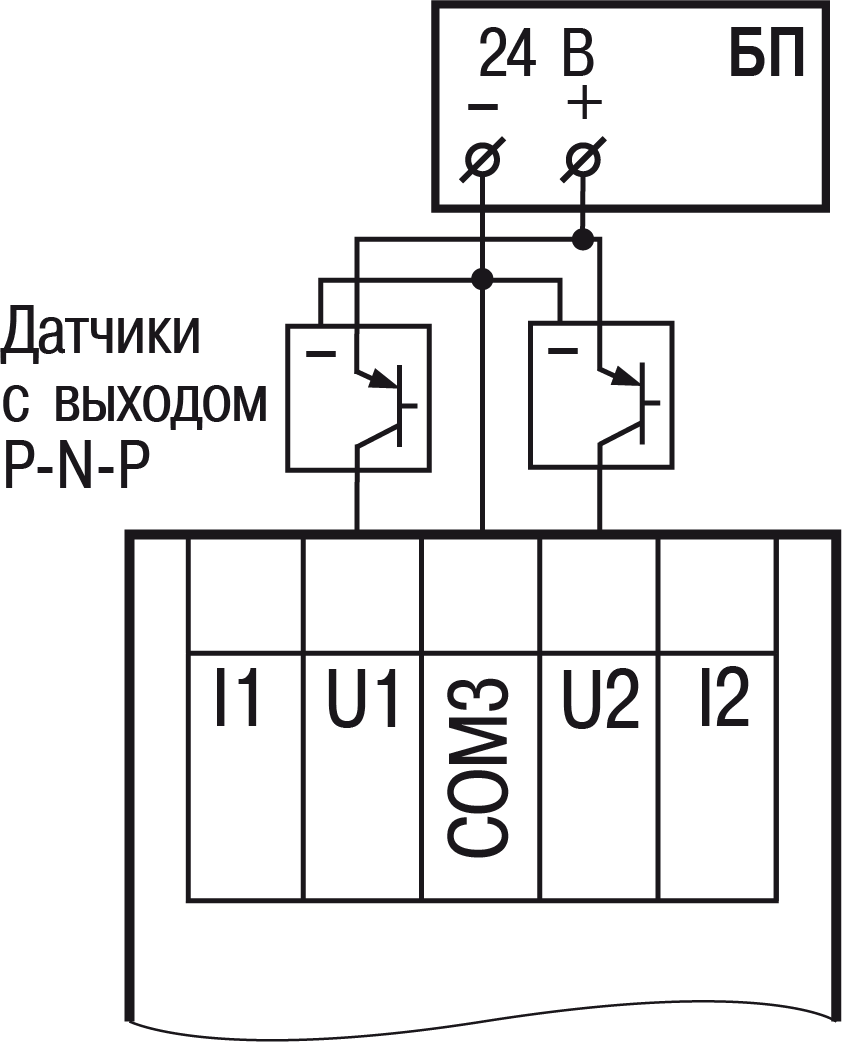

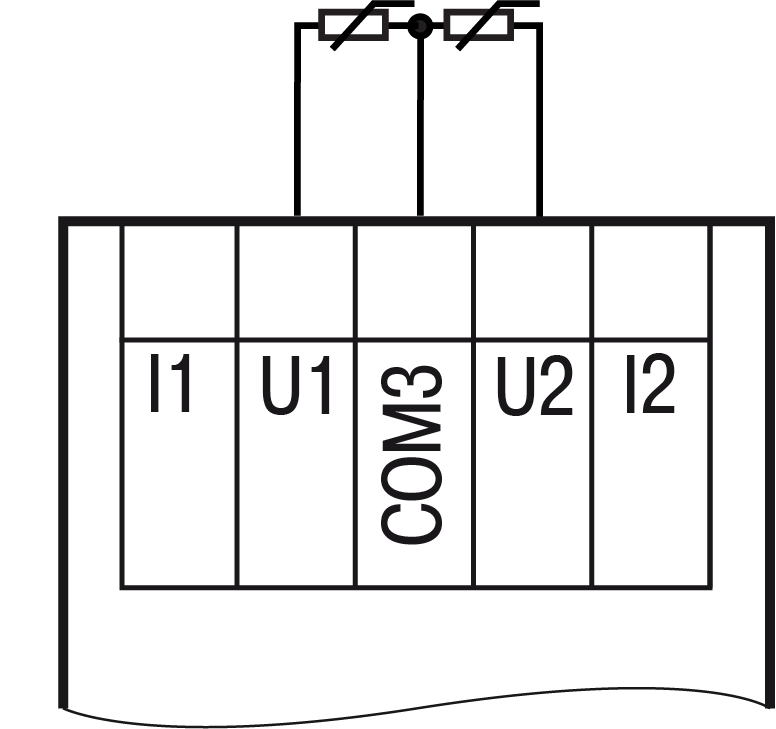

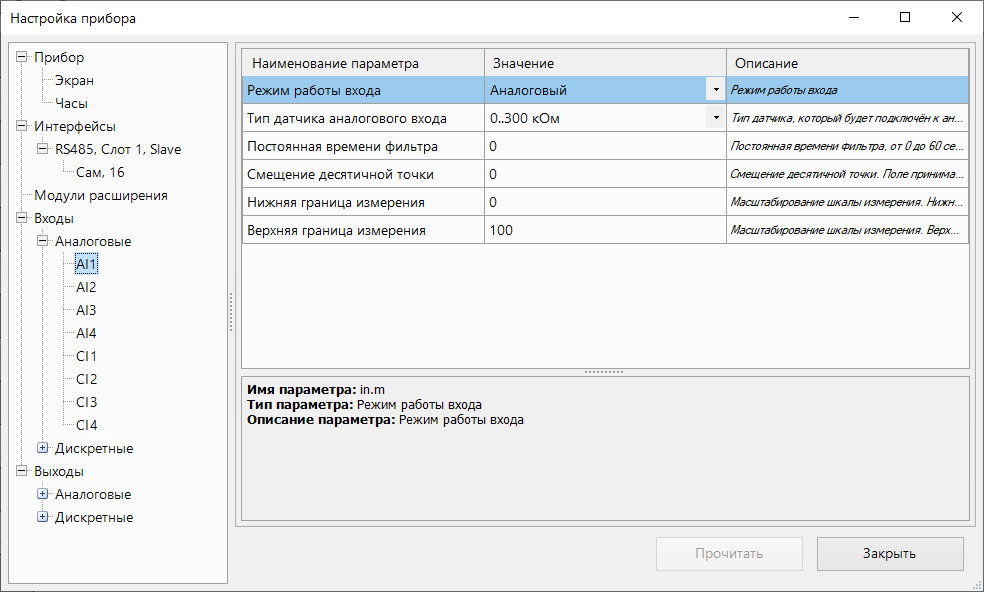

- четырьмя универсальными входами для измерения аналоговых сигналов 0…10 В, 4…20 мА, термисторов;

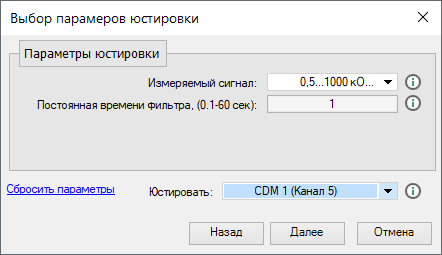

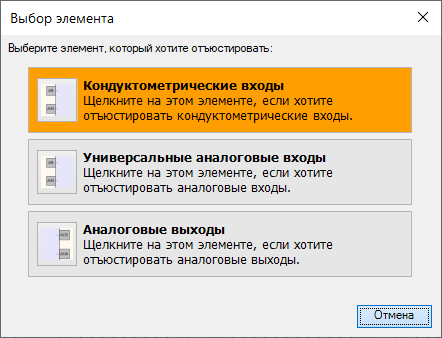

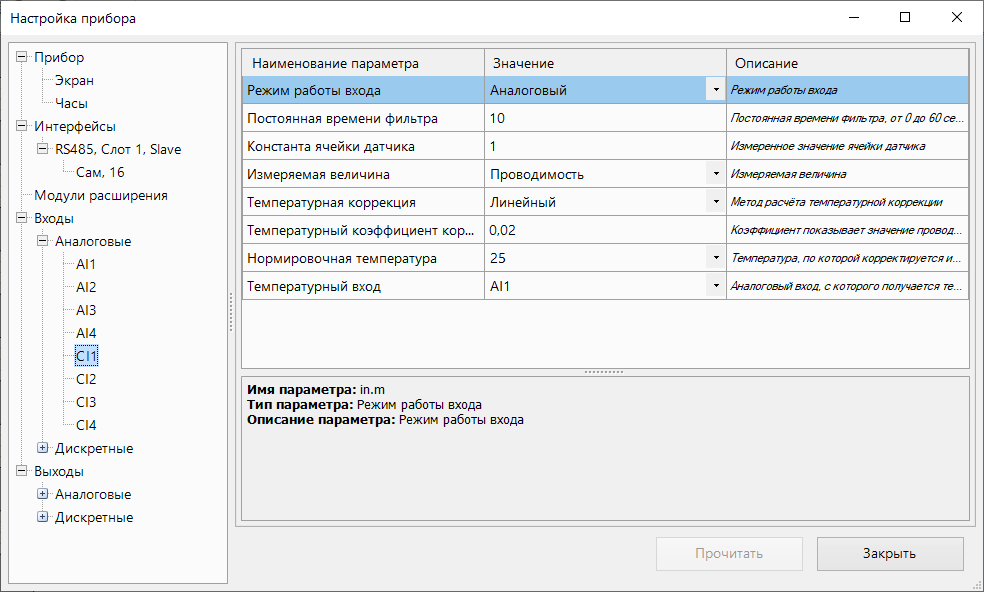

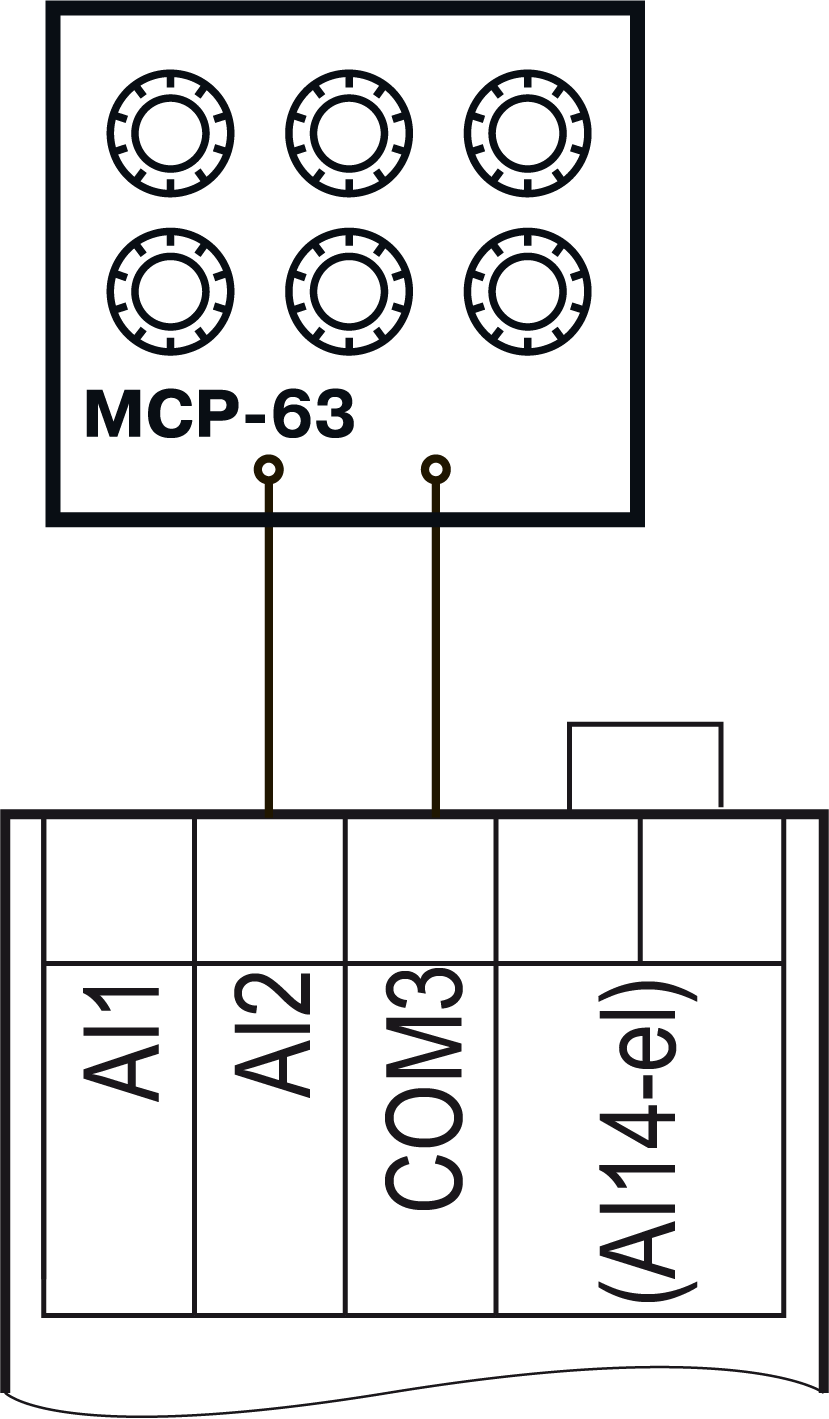

четырьмя кондуктометрическими входами;

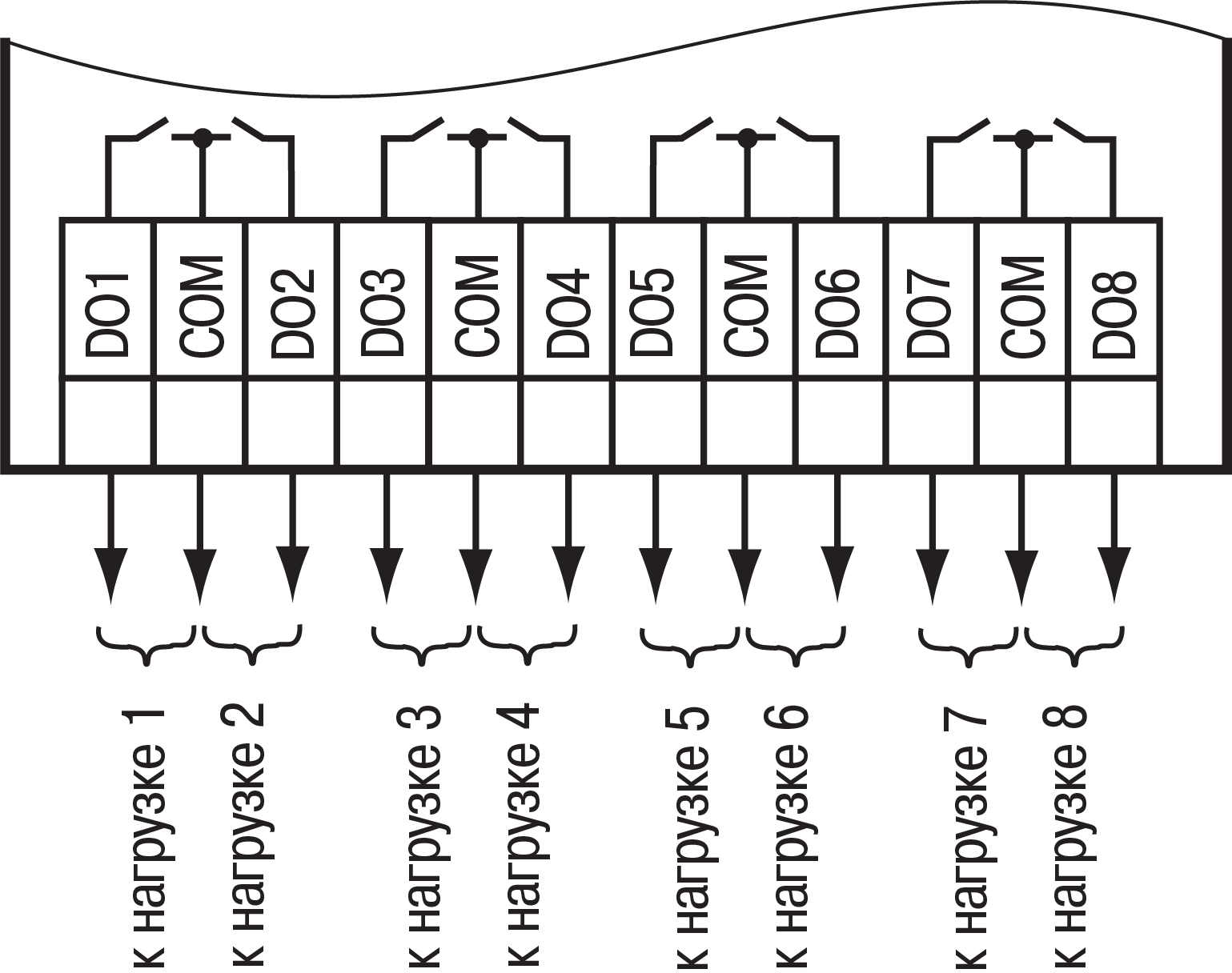

- восемью дискретными выходами типа электромагнитное реле;

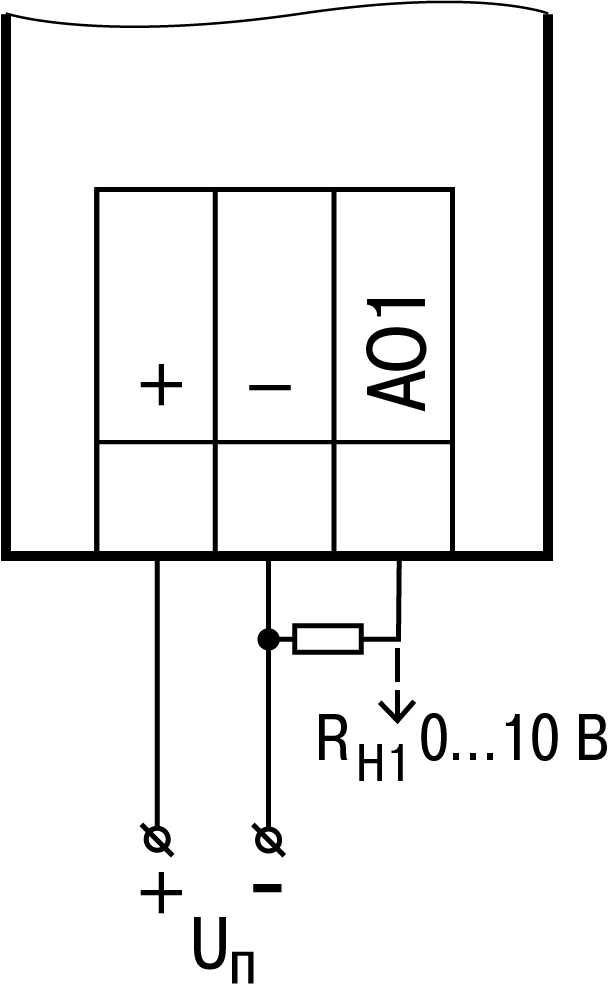

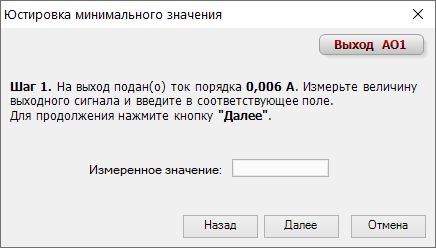

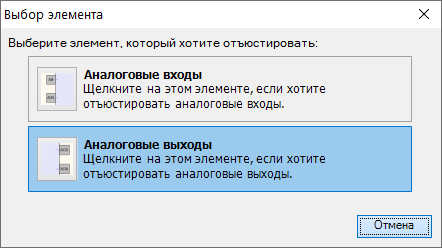

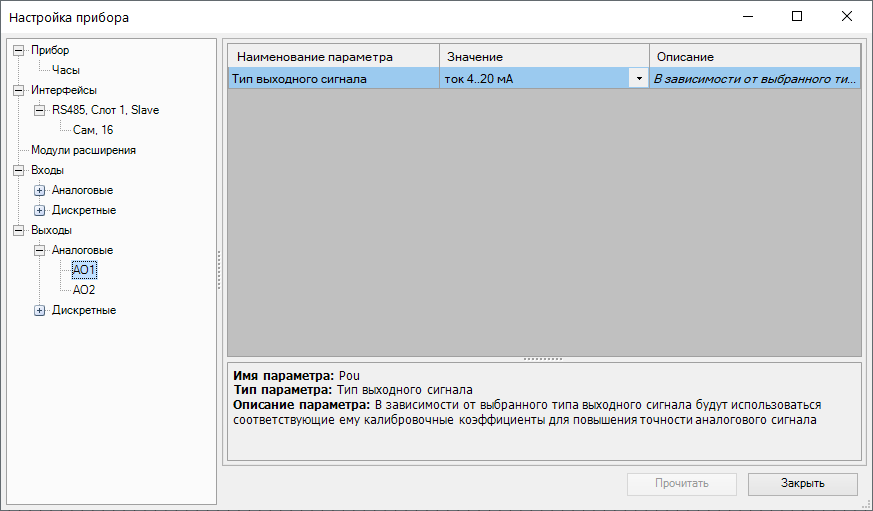

- двумя универсальными аналоговыми выходами;
- двумя интерфейсами RS-485.
