Руководство по эксплуатации

Термины и аббревиатуры

  • CODESYS (Controller Development System) – программное обеспечение, специализированная среда программирования логических контроллеров. Торговая марка компании 3S-Smart Software Solutions GmbH.

  • Ethernet – последовательный интерфейс связи.

  • LAN (Local Area Network) – локальная сеть, построенная на базе интерфейса Ethernet.

  • Modbus – открытый промышленный протокол обмена, разработанный компанией Modicon. В настоящий момент поддерживается независимой организацией Modbus-IDA (www.modbus.org).

  • Retain-память – энергонезависимая память для хранения значений Retain-переменных пользовательской программы.

  • Retain-переменные – переменные пользовательской программы, значения которых сохраняются при выключении питания панели.

  • RTC (Real Time Clock) – часы реального времени.

  • USB (Universal Serial Bus) – последовательный интерфейс связи.

  • ОЗУ (оперативное запоминающее устройство) – энергозависимая часть системы памяти, в которой временно хранятся данные и исполняемый проект.

  • ПЗУ (постоянное запоминающее устройство) – энергонезависимая память, которая используется для хранения пользовательских данных и проекта.

  • ПК – персональный компьютер.

  • ПО – программное обеспечение.

  • Функциональное заземление – заземление, выполняющее функции повышения помехоустойчивости панели.

Введение

Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием панели оператора программируемой с сенсорным экраном (панельного контроллера) СПК1хх [М01], в дальнейшем по тексту именуемой «прибор», «панель» или «СПК».

Подключение, регулировка и техобслуживание прибора должны производиться только квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

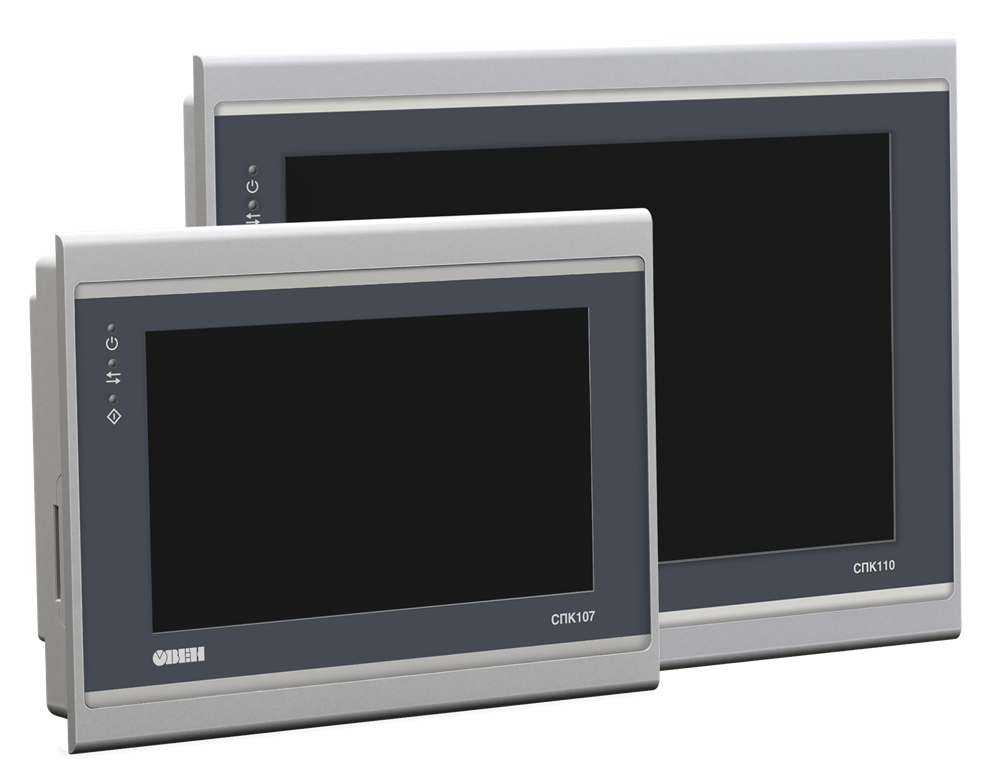

Прибор изготавливается в различных исполнениях, отличающихся друг от друга размером диагонали дисплея. Информация об исполнении прибора зашифрована в коде полного условного обозначения:

Graphic

Информация о настройке и программировании прибора приведена в документах «CODESYS V3.5. Первый старт» и «CODESYS V3.5. FAQ». Эти и другие документы доступны на сайте www.owen.ru в разделе CODESYS V3/Документация.

Назначение

Прибор предназначен для выполнения следующих функций:

  • управление объектом;

  • отображение состояния управляемого объекта в режиме реального времени, с использованием графических пиктограмм (индикаторы, линейки, условные обозначения оборудования и т. д.);

  • отображение сенсорных элементов, с помощью которых оператор непосредственно управляет функционированием объекта;

  • управление функционированием других приборов посредством интерфейсов связи;

  • запись и чтение значений других устройств, к которым подключается прибор.

Проект функционирования прибора создается на ПК в CODESYS под конкретную задачу и загружается в энергонезависимую память прибора.

Прибор может быть использован в системах автоматического управления технологическим оборудованием в промышленности, жилищно-коммунальном и сельском хозяйстве в качестве устройства отображения, мониторинга и управления ходом технологических процессов.

Панель не является средством измерения.

Технические характеристики и условия эксплуатации

Технические характеристики

Характеристики прибора

Наименование

Значение

СПК107 [М01]

СПК110 [М01]

Системные характеристики
Центральный процессорTI Sitara 600 MHz ARM Cortex™-A8 Core
Частота600 МГц
Объем ПЗУ4 Гб (eMMC)
Допустимое число циклов перезаписи ПЗУ (на блок данных)75 000
Объем ОЗУ512 Мб (DDR3)
Объем Retain-памяти64 Кб (MRAM)
Минимальное время выполнения одного цикла программы10 мс
Часы реального времениЕсть1)
ЗвукПьезоизлучатель, с возможностью управления из программы
Дисплей
ТипTFT LCD
Тип подсветкиLED (светодиодная подсветка)2)
Количество отображаемых цветов16,7 млн260 тыс.
Диагональ7,0 дюймов10,2 дюймов
Разрешение800 × 480 пикселей
Размер пикселя (ширина × высота)0,1926 × 0,1790 мм0,2775 × 0,2760 мм
Рабочая зона дисплея (ширина × высота)154,08 × 85,92 мм222,00 × 132,48 мм
Яркость300 кд/м2
Контрастность500:1
Угол обзора слева/справа/сверху/снизу80/80/60/80°65/65/45/65°
Время наработки на отказ подсветки, не менее50 000 часов при температуре 25 °C
Интерфейсы
COM-порты

3 × RS-485, 2 × RS-232;

тип разъема DB9M; гальваническая изоляция отсутствует;

сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B;

все интерфейсы являются независимыми;

поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН;

в комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей

Ethernet

1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации;

поддерживаемые протоколы: Modbus TCP (Master/Slave)3)

USB Device1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)4)
USB Host1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА)
SD CardДля архивов, импорта файлов рецептов, загрузки проектов
Питание5)
Тип питающего напряженияПостоянное
Диапазон питающего напряженияОт 12 до 28 В
Номинальное напряжение питания24 В
Максимальный потребляемый ток в момент запуска, не более14 А в течение 200 мкс
Максимальная потребляемая мощность в установившемся режиме, не более6)10 Вт
Сопротивление изоляции10 МОм при 500 В постоянного тока
Напряжение изоляции500 В переменного тока (не более минуты)
Программирование
Версия ОСLinux 4.9.59-rt23
Среда программированияCODESYS V3.5 SP11 Patch 5
Корпус
Конструктивное исполнениеДля щитового крепления
Тип вентиляцииЕстественная вентиляция
ВиброустойчивостьВ диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры(204 × 149 × 37) ± 1 мм(277 × 200 × 39) ± 1 мм
Установочные размеры191 × 137 × 33 мм258 × 177 × 33 мм
Степень защиты корпуса по ГОСТ 14524:
  • со стороны лицевой панели
IP65
  • со стороны задней панели
IP20
Общие характеристики
Масса брутто, не более1,2 кг1,5 кг
Средний срок службы, не менее12 лет
Средняя наработка на отказ, не более50 000 ч
Примечание

1) Точность хода часов реального времени – ± 0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).

2) Яркость подсветки может быть изменена программно.

3) Можно реализовать нестандартные протоколы.

4) Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.

5) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источника питания.

6) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Характеристики интерфейсов связи
Интерфейсы связиПротоколыСкорость передачи*Длина кабеля, не болееТип рекомендуемого кабеля
EthernetModbus TCP (Master/Slave)10/100 Мбит/с100 мКатегория 5 тип UTP (витые пары без экрана), STP или FTP (витые пары в экране)
RS-485Modbus RTU (Master/Slave), ModBus ASCII (Master/Slave), ОВЕН (Master)1200, 2400, 4800, 9600, 19 200, 38 400, 57 600, 115 200 бит/с1200 м**КИПЭВ 1 × 2 × 0,6 ТУ 16.К99-008-2001 или аналогичный
RS-2323 мНуль-модемный кабель, выполненный в соответствии с рекомендациями раздела
USB-Host, SDMSD12 Мбит/с (USB)Используется для подключения USB Flash/SD устройств (mass storage devices)
USB-DeviceGateway1,5 мИспользуется для подключения панели к ПК***
Примечание

* Критерий правильного функционирования интерфейсов связи контроллера – не более 5 % пакетов данных, содержащих ошибку, на любой из скоростей.

** Максимальная скорость обмена зависит от длины кабеля.

*** Через виртуальный Ethernet-порт, который создается на ПК после установки драйвера USB.

Характеристики подключаемых устройств хранения данных
НаименованиеЗначение
USB-flash-накопитель*
Поддерживаемые версии спецификации USB**1.0, 1.1, 2.0
Поддерживаемые файловые системыFAT16, FAT32, NTFS (read only), ext4
Карты памяти Secure Digital*
Поддерживаемые форматы карт***SD 1.0, SD 1.1, SDHC, SDXC
Класс скоростиSD Class 2 и выше
Поддерживаемые файловые системыFAT16, FAT32, NTFS (read only), ext4
Примечание

* Максимальная емкость накопителя зависит от типа файловой системы и формата устройства.

** Устройства версий USB 3.0, не поддерживающие более ранние спецификации USB, с прибором работать не будут.

*** Карты форм-фактора microSD подключаются через переходник.

В соответствии с ГОСТ Р 52931 электрическая прочность изоляции обеспечивает в течение не менее 1 минуты отсутствие пробоев и поверхностного перекрытия изоляции электрических цепей относительно корпуса при испытательном напряжении 500 В переменного тока для прибора с номинальным напряжением питания постоянного тока 24 В.

Электрическое сопротивление изоляции электрических цепей прибора относительно корпуса не менее 20 МОм в нормальных климатических условиях и не менее 5 МОм при температуре, соответствующей верхнему значению температуры рабочего диапазона.

Интерфейсы RS-485 и RS-232 являются независимыми и могут использоваться совместно.

Условия эксплуатации

Рабочие условия эксплуатации:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;

  • температура окружающего воздуха в диапазоне от 0 до +60 °С;

  • относительная влажность воздуха от 10 до 90 % без конденсации влаги;

  • атмосферное давление от 84 до 106,7 кПа.

Нормальные условия эксплуатации:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;

  • температура окружающего воздуха 20 ± 5 °С;

  • относительная влажность воздуха не более 80 % при +35 °С и более низких температурах без конденсации влаги;

  • атмосферное давление от 84 до 106,7 кПа.

По устойчивости к механическим воздействиям прибор соответствует группе N2 по ГОСТ Р 52931.

Прибор устойчив к воздействию одиночных механических ударов с пиковым ускорением 50 м/с2 и длительностью ударного импульса в пределах от 0,5 до 30,0 мс.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931.

По эксплуатационной законченности прибор относится к изделиям второго и третьего порядка согласно ГОСТ Р 52931.

По устойчивости к воспламенению и распространению пламени FV1 корпус прибора соответствует ГОСТ Р 51841, разделу 6.

По устойчивости к электромагнитным воздействиям прибор соответствует требованиям п. 5.9 ГОСТ 51841.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ IEC 61131-2 для оборудования класса А.

По уровню излучаемых радиопомех прибор соответствует классу А по ГОСТ 30804.6.3.

Меры безопасности

Опасность
На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Любые подключения к прибору и работы по его техническому обслуживанию следует производить только при отключенном питании прибора.

По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ 12.2.007.0-75.

Во время эксплуатации, технического обслуживания и поверки прибора следует соблюдать требования ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок».

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора. Прибор запрещено использовать в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Монтаж

Установка

Во время монтажа прибора следует учитывать меры безопасности из раздела.

Прибор изготавливается в пластмассовом корпусе, предназначенном для крепления в щит.

Перед монтажом прибора следует предварительно подготовить место в шкафу электрооборудования в соответствии с установочными размерами.

Прибор устанавливается в щите шкафа электрооборудования под любым углом наклона для удобства пользователя.

Конструкция шкафа должна обеспечивать защиту корпуса панели от попадания через вентиляционные отверстия влаги, грязи и посторонних предметов.

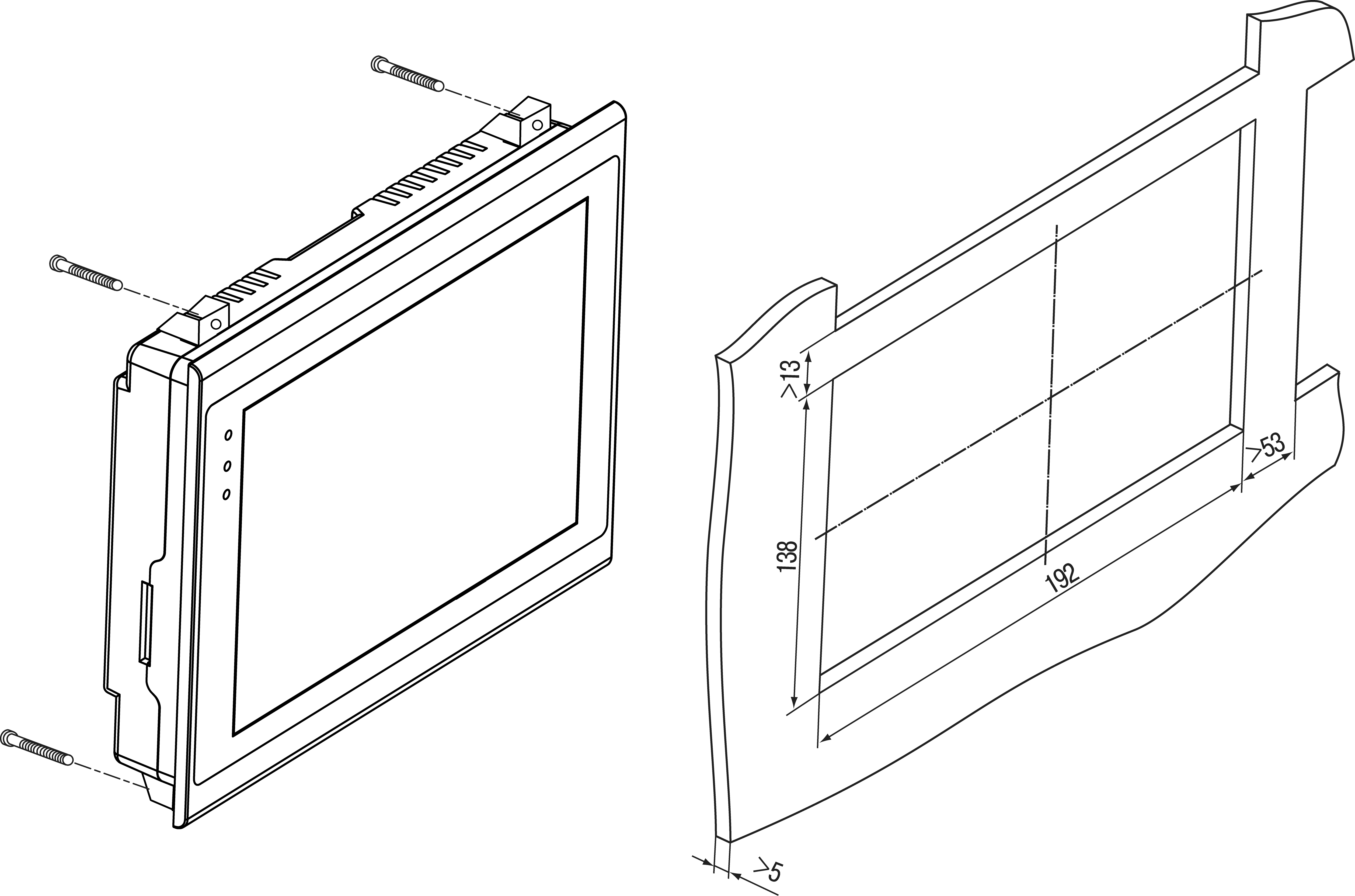

Габаритный чертеж, размеры установочного отверстия прибора и ограничительные размеры для установки приведены на рисунках ниже.

Для монтажа прибора следует:

  1. Проверить наличие на приборе монтажного уплотнителя.

  2. Установить прибор в монтажный вырез щита.

  3. Крепежные зажимы вставить в отверстия на верхней и нижней сторонах корпуса.

  4. Монтажные зажимы закрепить на местах затяжкой установочных винтов с достаточным, но не чрезмерным усилием.

Graphic

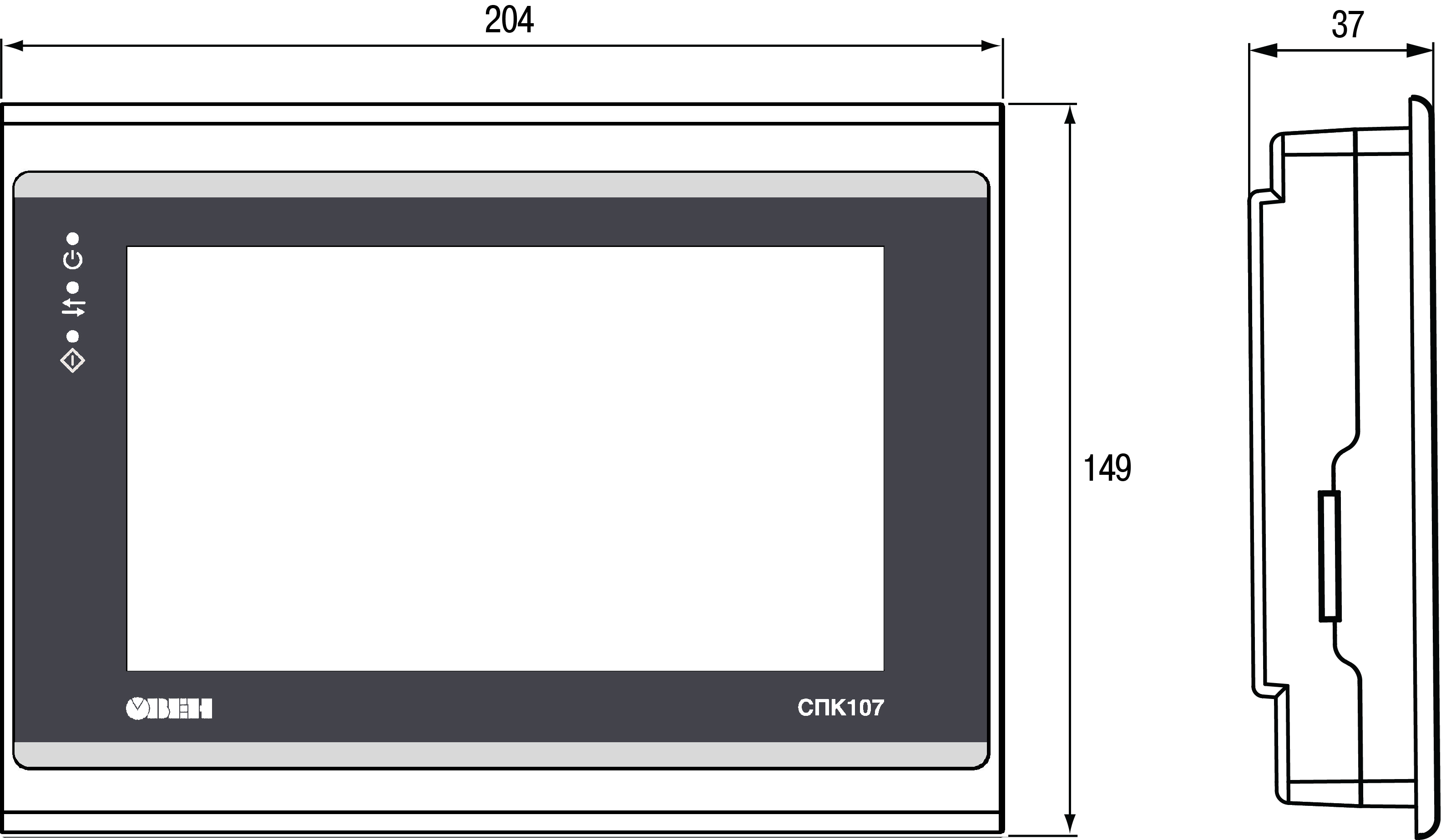

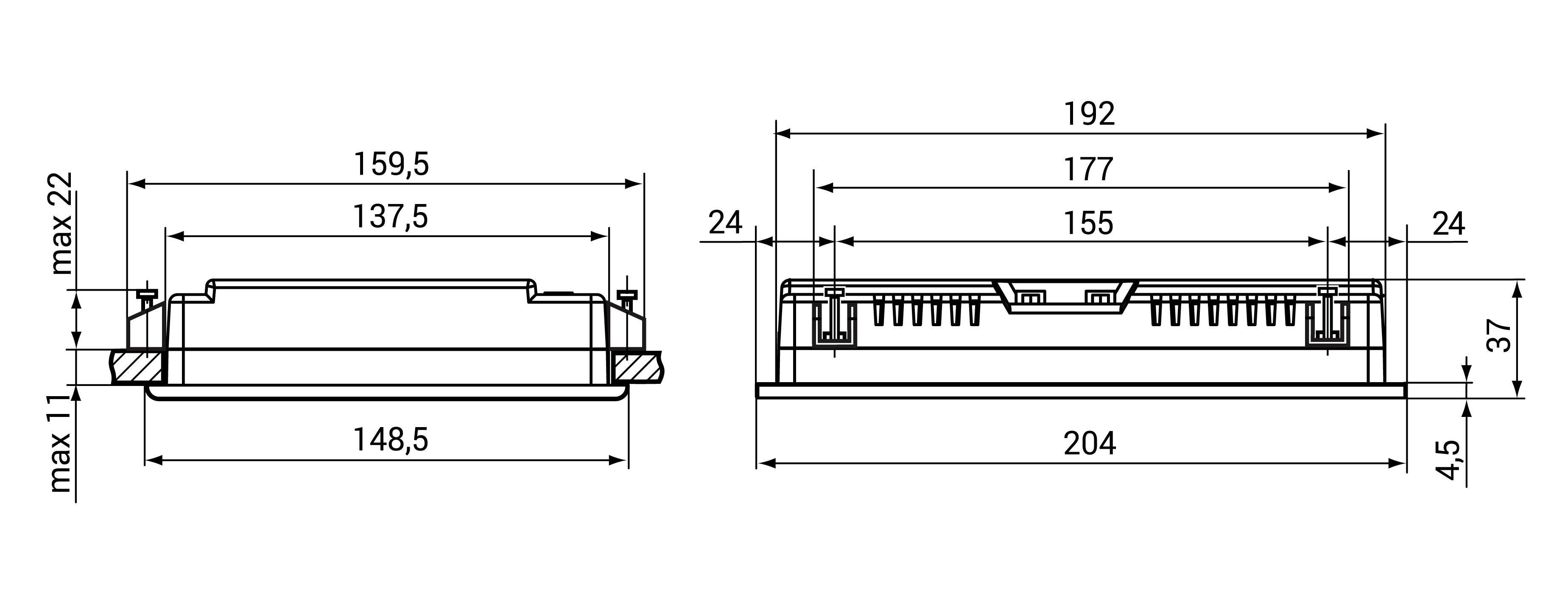

Габаритные размеры СПК107 [М01]
Graphic

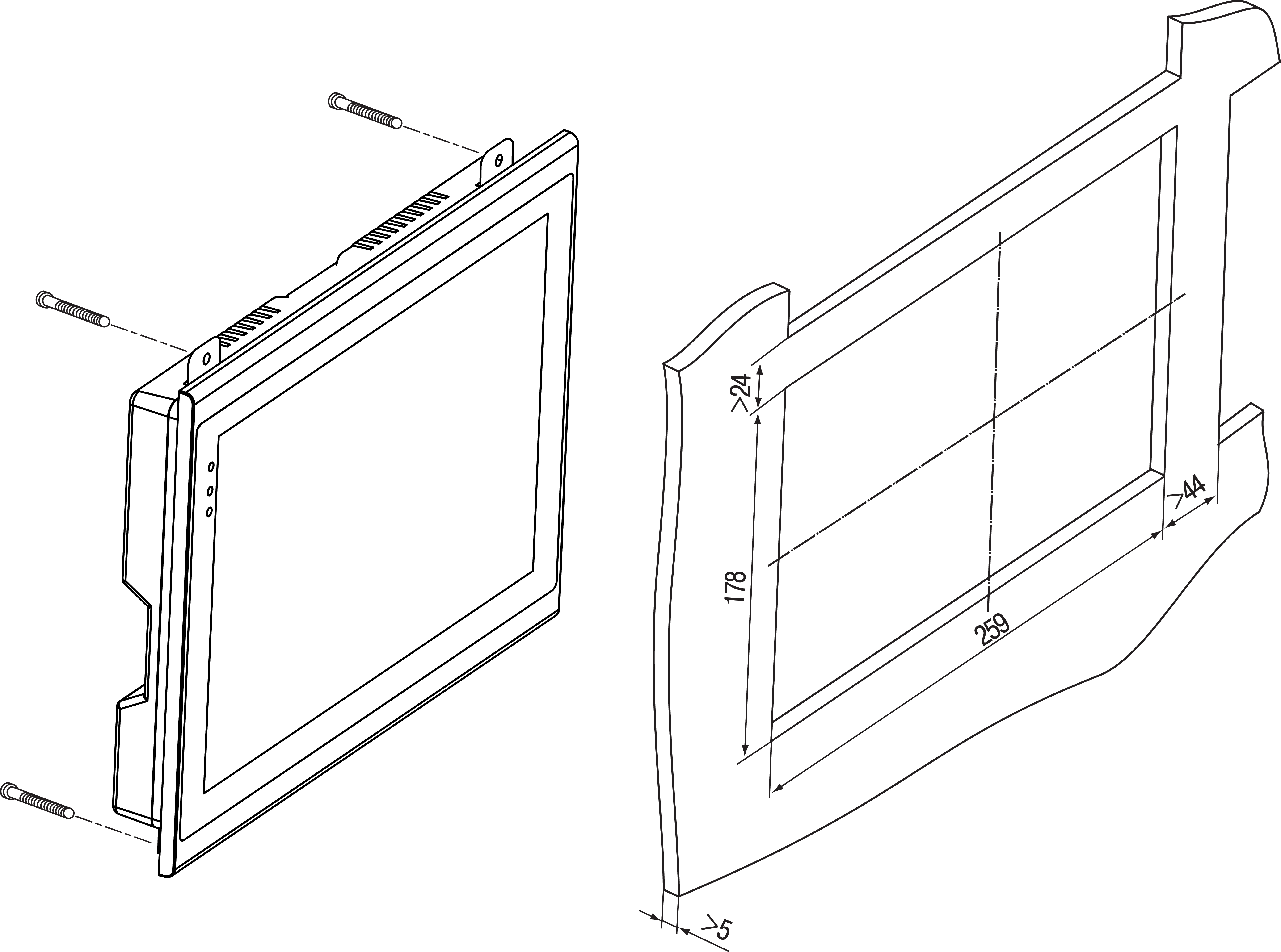

Установочные размеры СПК107 [М01]
Graphic
Дополнительные установочные размеры СПК107 [М01]
Graphic

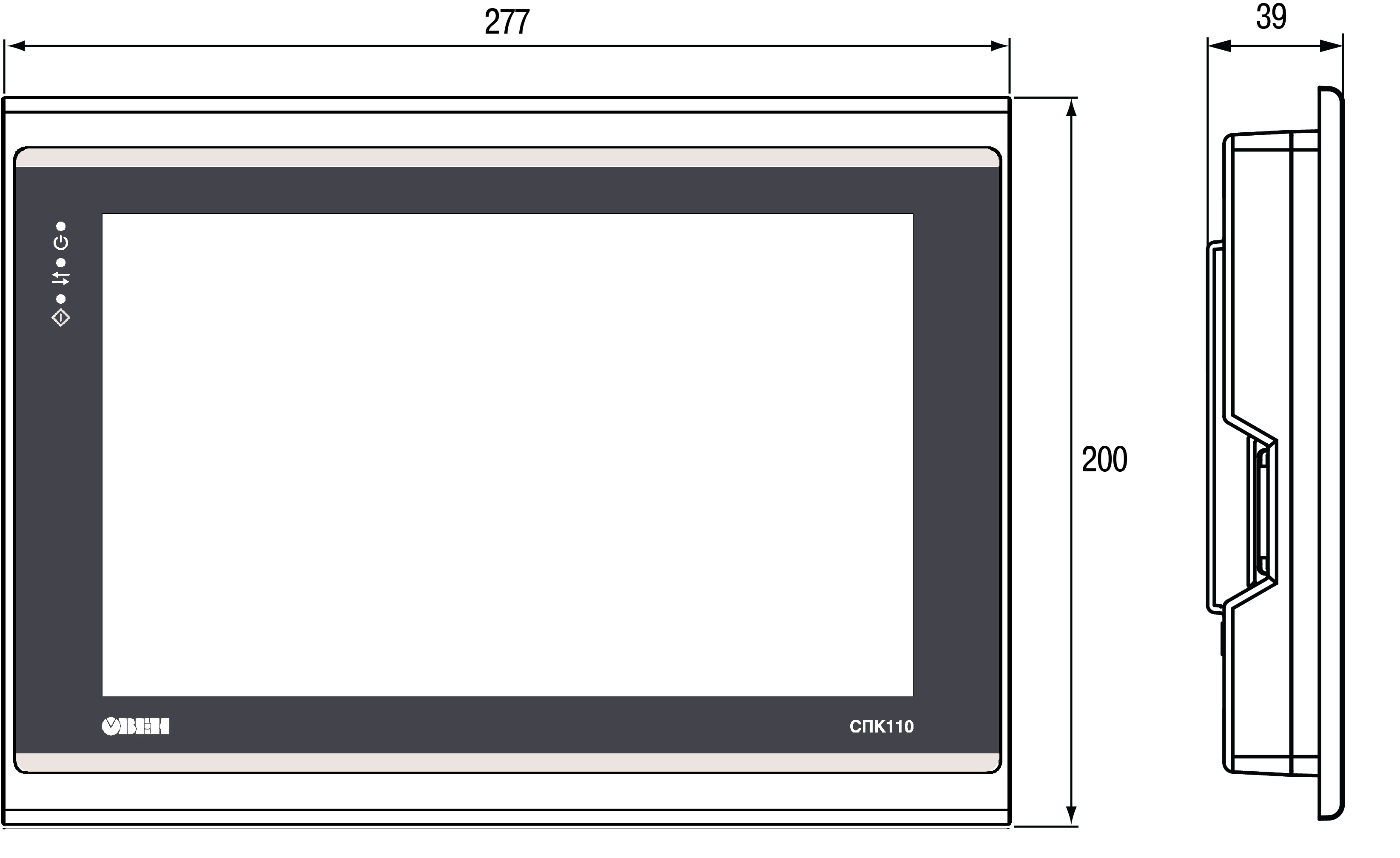

Габаритные размеры СПК110 [М01]
Graphic
Установочные размеры СПК110 [М01]
Graphic
Дополнительные установочные размеры СПК110 [М01]
Graphic

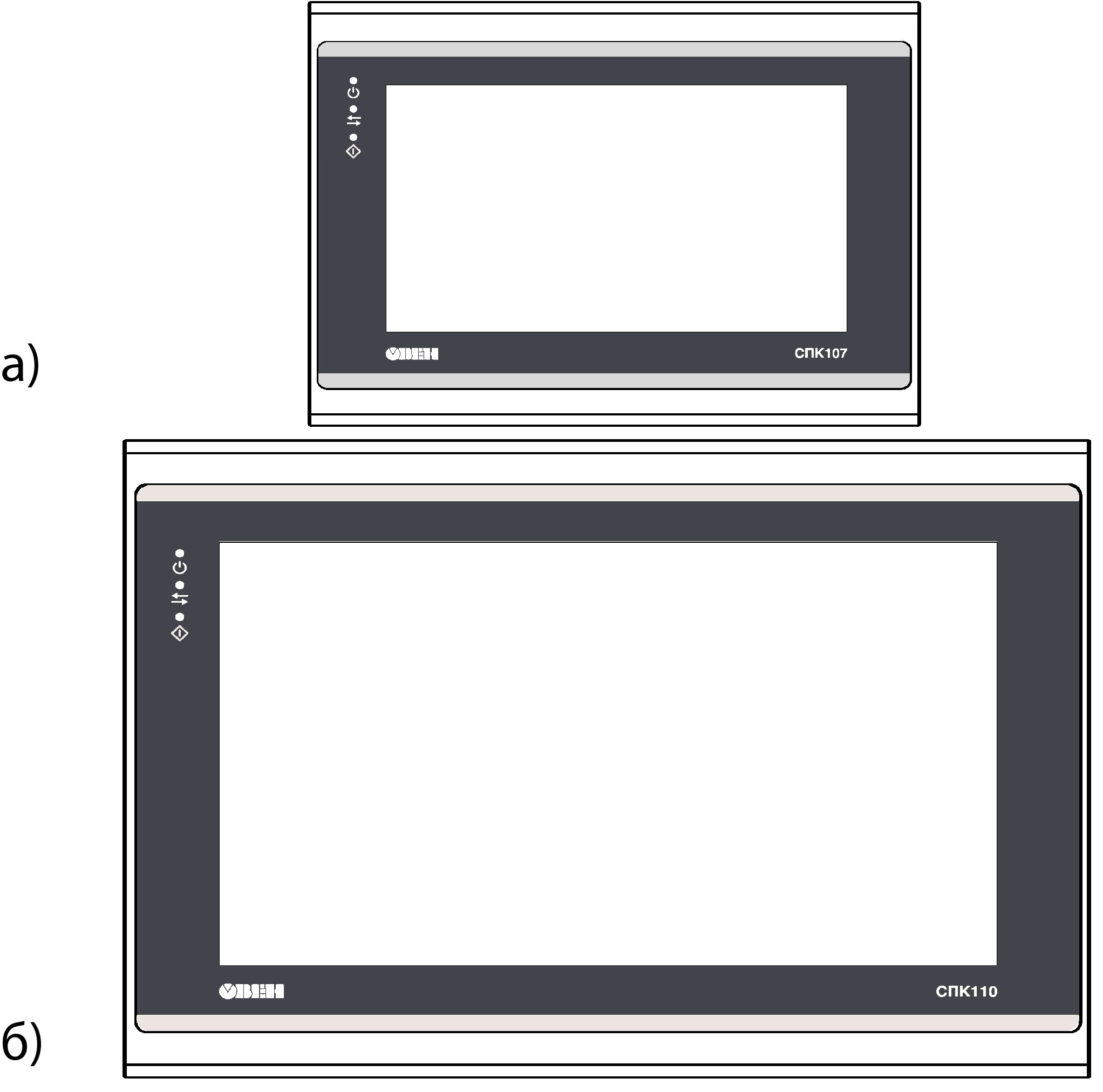

Размеры крепежа: а) для СПК107 [М01], б) для СПК110 [М01]

Подключение

Подключение внешних связей

Сечение проводов, подключаемых к панели при монтаже, должно быть от 0,25 (23 AWG) до 0,5 мм2 (AWG 20).

Внимание
Не следует укладывать сигнальные провода в один жгут или короб с силовыми проводами. Для защиты цепей от влияния внешних наводимых помех рекомендуется применять экранированные кабели.

На задней поверхности прибора (см. рисунок и рисунок) расположены:

  • разъемный клеммный соединитель питания для подключения прибора к питающей сети;

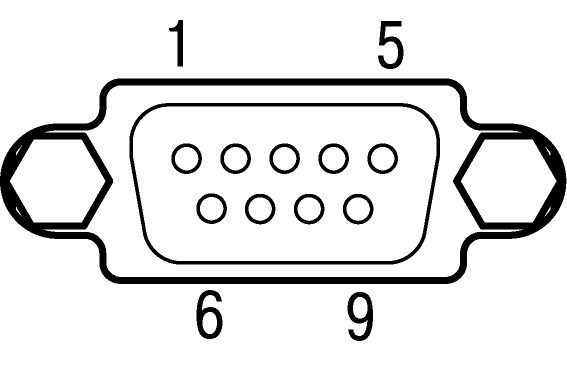

  • соединители интерфейсов DB9M последовательных портов COM1 и COM2 для подключения к прибору внешних устройств по интерфейсу RS-485 и RS-232;

  • соединитель интерфейса USB Device (USB B) для подключения прибора к ПК по интерфейсу USB в качестве периферийного устройства для программирования;

  • соединитель интерфейсов LAN для подключения к прибору устройств, оснащенных интерфейсом Ethernet;

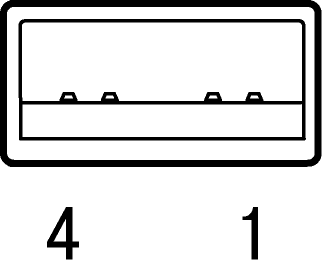

  • соединитель интерфейсов USB Host (USB A) для подключения к прибору устройств, оснащенных интерфейсом USB;

  • слот для подключения карт флэш-памяти формата SD.

Graphic

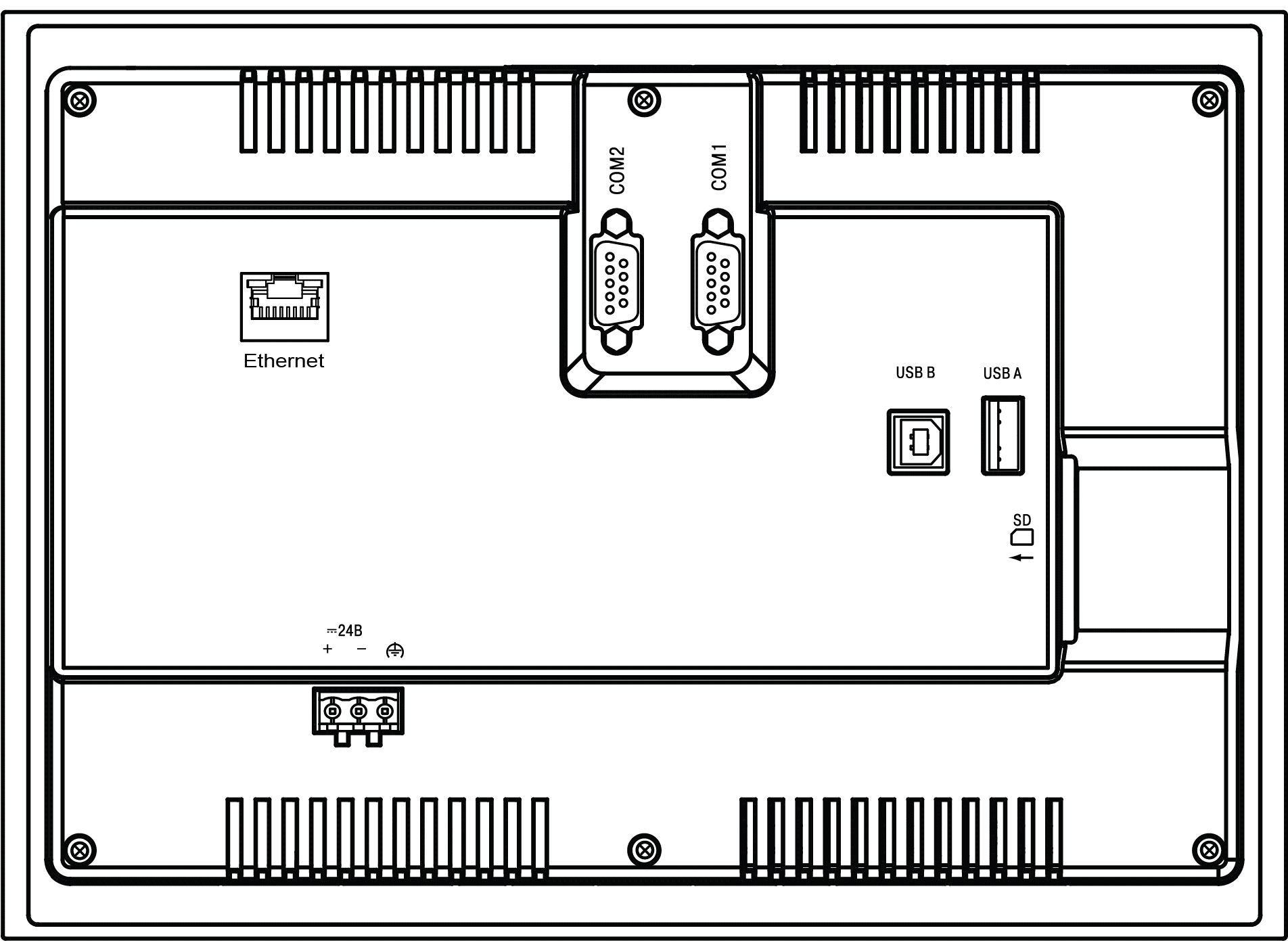

Внешний вид задней стороны СПК107 [М01]
Graphic

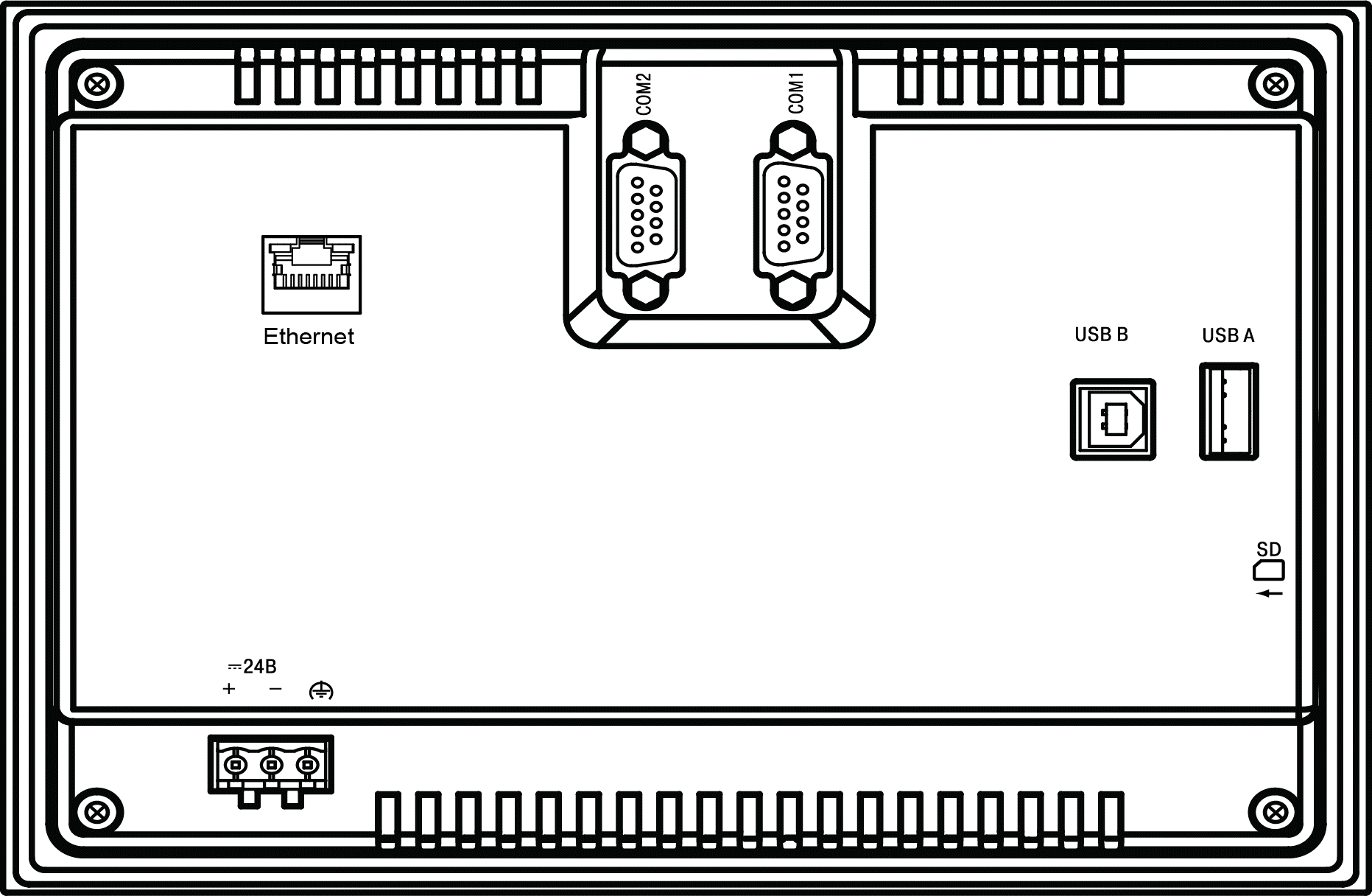

Внешний вид задней стороны СПК110 [М01]

Подключение питания

Питание прибора следует осуществлять от локального блока питания подходящей мощности, установленного совместно с прибором в шкафу электрооборудования.

Прибор имеет точку для подключения функционального заземления (см. таблицу). Требования к функциональному заземлению приведены в ГОСТ Р 50571.5.54.

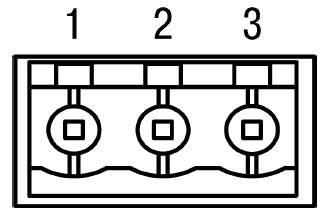

Назначение контактов соединителя питания
Номер контактаGraphicНаименование сигнала
1+24 D
2GND
3Функциональное заземление*
Примечание
* Подключение согласно ГОСТ Р 50571.5.54.

Подключение по интерфейсам RS-232 и RS-485

Внешние устройства подключаются по интерфейсам RS-232 и RS-485 витой парой проводов с соблюдением полярности. Подключение производить при отключенном напряжении питания всех устройств.

Длина линии связи должна быть не более 1200 метров для интерфейса RS-485 и 3 метров для интерфейса RS-232. Прибор подключается через соответствующие контакты портов СOM1 и COM2 (см. таблицу).

Для подключения панели по интерфейсу RS-232 к устройствам, имеющим COM-порт с разъемом DB9M, используется нуль-модемный кабель. Схема кабеля приведена на рисунке.

Graphic

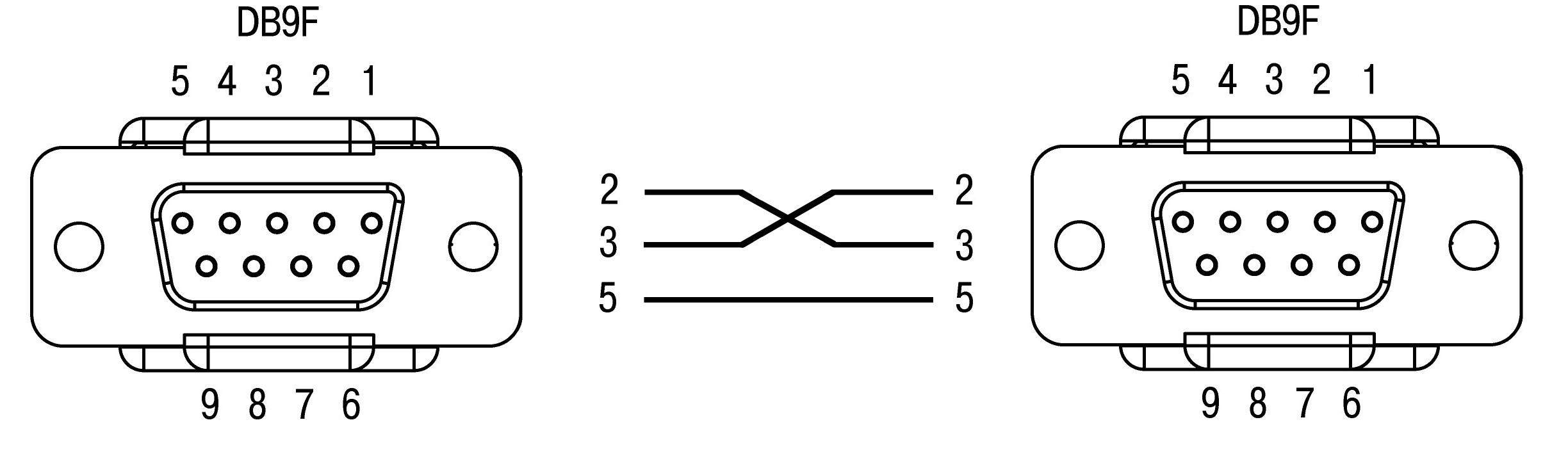

Схема нуль-модемного кабеля для подключения по порту RS-232

Для удобства подключения прибора по последовательным интерфейсам связи в комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. Внешний вид адаптера представлен на рисунке ниже.

Graphic

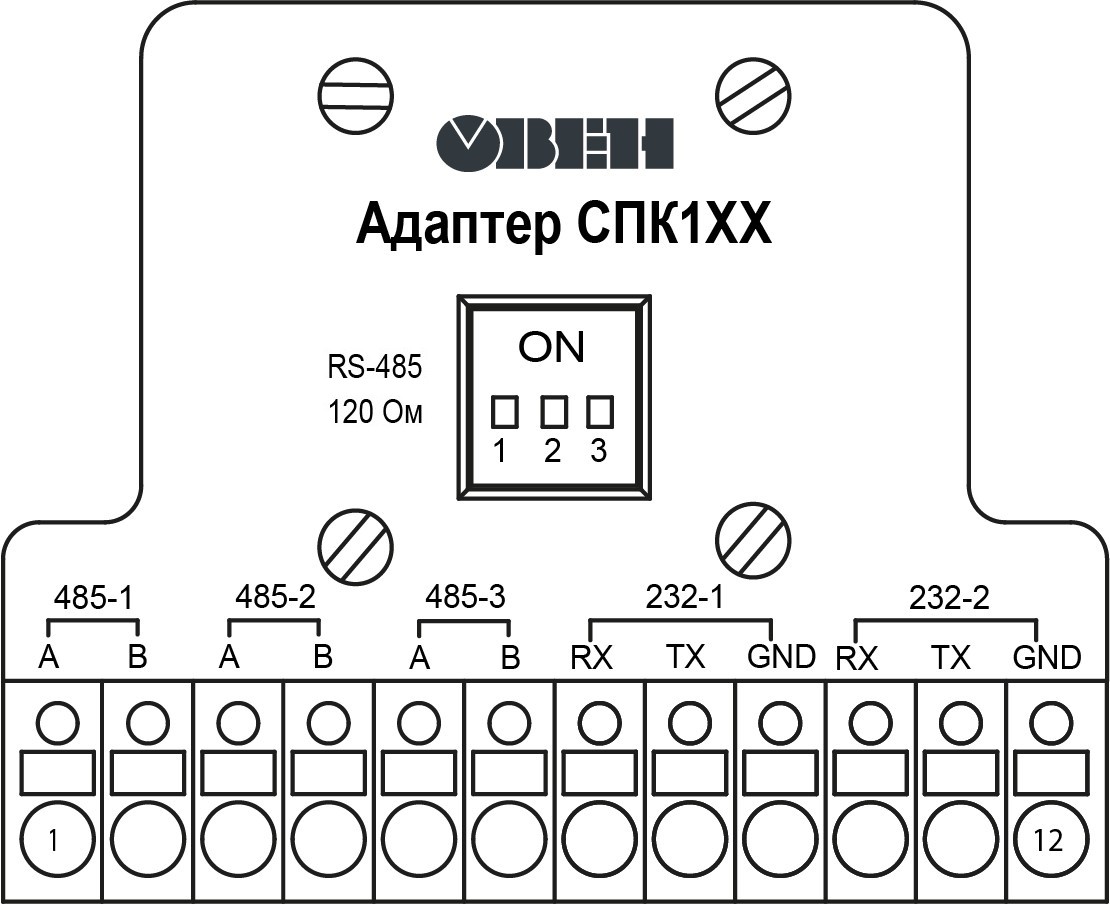

Внешний вид адаптера СПК1ХХ
Соответствие контактов адаптера СПК1ХХ и портов COM (DB9M)
Номер контакта COM1GraphicНаименование сигналаНомер контакта адаптера СПК1XX
1RS-485-1 A1
2RS-232-1 RXD7
3RS-232-1 TXD8
4
5GND9
6RS-485-1 B2
7
8
9
Номер контакта COM2GraphicНаименование сигналаНомер контакта адаптера СПК1XX
1RS-485-2 A3
2RS-232-2 RXD10
3RS-232-2 TXD11
4
5GND12
6RS-485-2 B4
7RS-485-3 А5
8RS-485-3 B6
9

Подключение к ПК

Прибор следует подключать напрямую по интерфейсу USB к ПК через порт USB-Device специальным кабелем. Для связи среды программирования с прибором используется высокоскоростное подключение через порт USB, поэтому не рекомендуется использовать удлинители USB, платы расширения или USB HUB.

Graphic
Схема USB-кабеля для программирования прибора

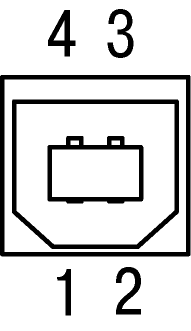

Назначение контактов соединителя USB-Device (USB B) приведено в таблице ниже:

Назначение контактов соединителя USB-Device (USB B)
Номер контактаGraphicНаименование сигналов
1+5 B
2Data–
3Data+
4GND

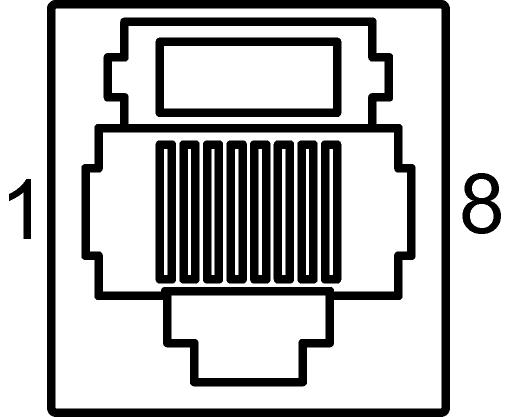

Подключение по интерфейсу Ethernet

Прибор подключается к интерфейсу Ethernet восьмижильным кабелем «витая пара» категории 5 10/100BASE-T/TX. На кабель устанавливаются оконечные соединители без экрана. Ответная часть кабеля подключается к Ethernet-коммутатору, к сетевой плате ПК или к иному оборудованию. Интерфейс Ethernet поддерживает функцию автоматического определения типа кабеля (перекрестный или прямой) –Auto MDI-X. Схемы прямого и перекрестного кабелей для соединения прибора по сети Ethernet представлены на рисунках ниже:

Graphic
Схема прямого кабеля для соединения прибора по сети Ethernet
Graphic
Схема перекрестного кабеля для соединения прибора по сети Ethernet

Назначение контактов соединителя LAN (Ethernet) приведено в таблице ниже:

Назначение контактов соединителя LAN (Ethernet)
Номер контактаGraphicНаименование сигнала
1Etx+
2Etx–
3Erx+
6Erx–

Подключение по интерфейсу USB Host

С помощью интерфейса USB Host к панели можно подключить внешние USB-flash-накопители информации и USB HID устройства (клавиатура, мышь) с разъемом типа USB A.

Назначение контактов соединителя USB Host (USB A) приведено в таблице ниже:

Назначение контактов соединителя USB Host (USB A)
Номер контактаGraphicНаименование сигналов
1+5 B
2Data–
3Data+
4GND

Подключение карт флэш-памяти

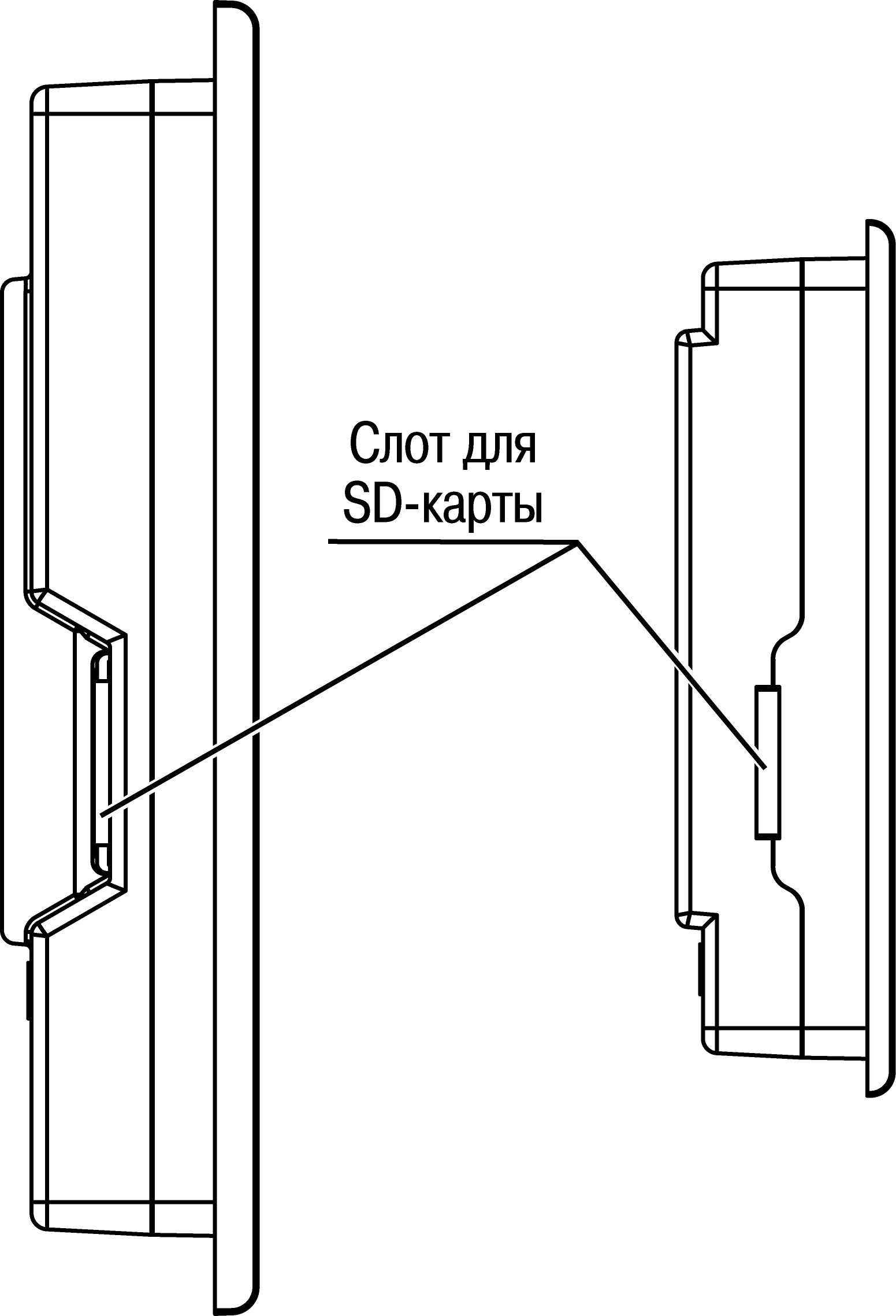

На левой боковой грани панели (см. рисунок) расположен слот для подключения карт флэш-памяти формата SD.

Graphic
Внешний вид боковой грани

Пробный пуск

Если прибор находился длительное время при температуре ниже минус 20 °С, то перед включением и началом работ с прибором следует выдержать прибор в помещении с температурой, соответствующей рабочему диапазону, в течение 30 минут.

Перед подачей питания на прибор следует проверить правильность подключения напряжения питания и его уровень:

  • при напряжении ниже 12 В работа прибора не гарантируется (прибор прекращает функционировать, но не выходит из строя);

  • в случае превышения напряжения питания уровня 30 В возможен выход прибора из строя.

Если пользовательский проект постоянно записывает значения в файл (это, в частности, происходит в случае использования архивов и трендов), то требуется обеспечить подключение прибора к источнику бесперебойного питания. В противном случае есть вероятность повреждения архивных данных в случае пропадания питания.

После включения питания прибор загружается в течение 90 секунд. Если в прибор была записана пользовательская программа, то она начинает исполняться сразу после окончания загрузки.

Если после включения питания выполнение пользовательской программы не началось, то следует проверить наличие программы в памяти прибора и следовать инструкциям из раздела.

Помехи и методы их подавления

На работу прибора могут оказывать влияние внешние помехи:

  • возникающие под действием электромагнитных полей (электромагнитные помехи), наводимые на сам прибор и на линии связи с внешним оборудованием;

  • возникающие в питающей сети.

Для уменьшения влияния электромагнитных помех рекомендуется:

  • обеспечить надежное экранирование сигнальных линий, электрически изолировать экраны от внешнего оборудования на протяжении всей трассы и подсоединить к заземленному контакту щита управления;

  • устанавливать прибор в металлическом шкафу, внутри которого не должно быть никакого силового оборудования, корпус шкафа должен быть заземлен.

Для уменьшения помех, возникающих в питающей сети, рекомендуется:

  • монтируя систему, в которой работает панель, учитывать правила организации эффективного заземления и прокладки заземленных экранов;

  • все заземляющие линии и экраны прокладывать по схеме «звезда» с обеспечением хорошего контакта к заземляемому элементу;

  • заземляющие цепи должны быть выполнены проводами наибольшего сечения.

Устройство и эксплуатация

Принцип действия

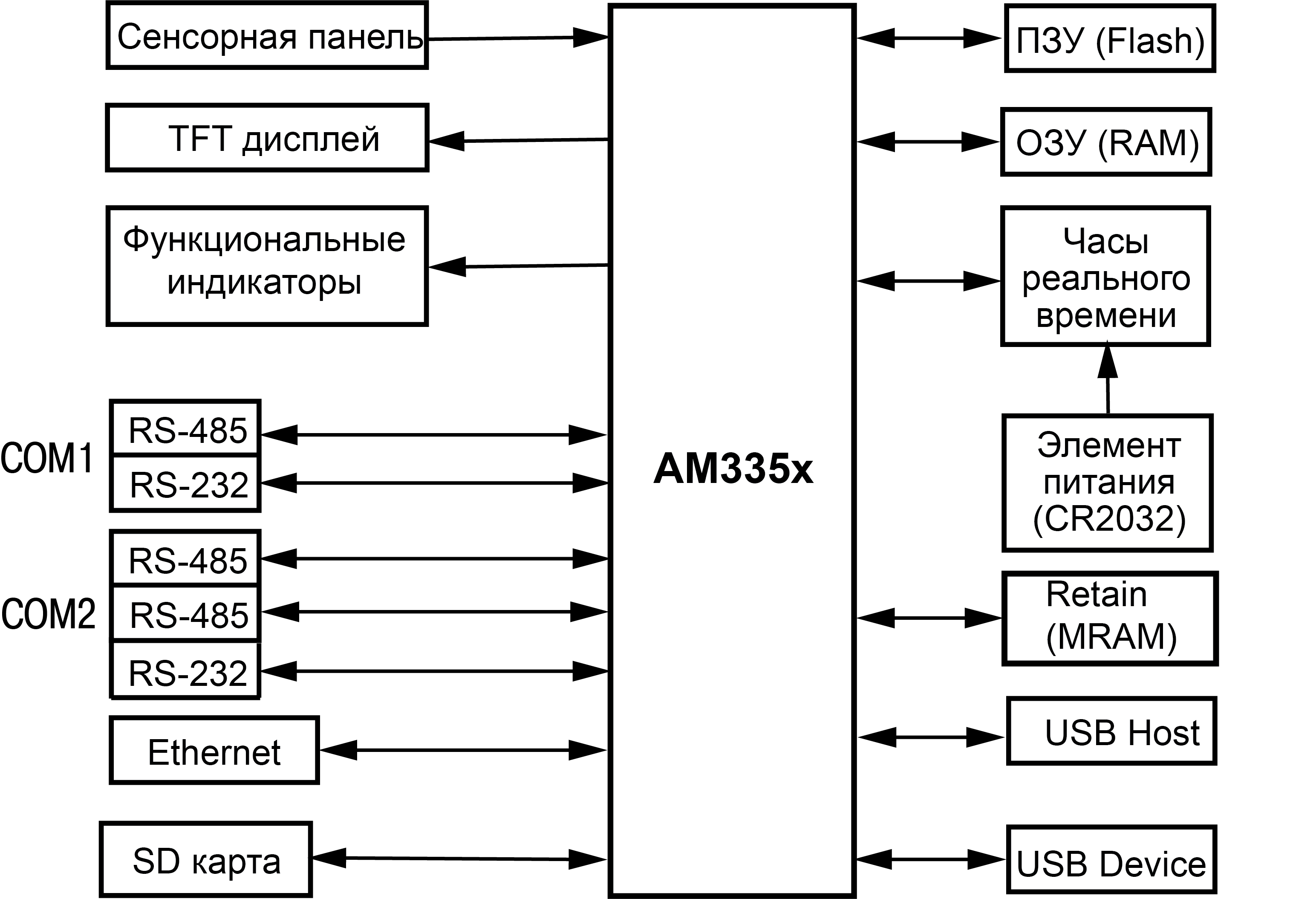

Структурная схема панели представлена на рисунке ниже:

Graphic
Структурная схема панели

Аппаратная платформа прибора построена на 32-разрядном RISC-процессоре ARM Cortex A8 серии AM335x.

Панель подключается к ПК с помощью интерфейсов USB Device и Ethernet.

Пользовательская программа, созданная на ПК в CODESYS, загружается и хранится в ПЗУ панели. При запуске пользовательская программа переносится в ОЗУ и исполняется непосредственно из ОЗУ.

Цветной TFT дисплей конструктивно совмещен с сенсорной панелью, чувствительной к прикосновениям. Элементы пользовательской программы могут отображаться и управляться в диалоговых окнах экрана.

С помощью интерфейса USB-Host к прибору могут быть подключены внешние USB-flash-накопители информации и USB HID устройства (клавиатура, мышь). В панели предусмотрен слот для подключения карт флэш-памяти формата SD

Прибор оснащен часами реального времени с резервным питанием от литиевого элемента питания. В случае отключения питания прибора, часы реального времени продолжают функционировать.

Примечание
Продолжительность работы элемента питания составляет не более 5 лет. В случае эксплуатации панели при температуре на границах рабочего диапазона, время работы часов сокращается.

Последовательные порты COM1 и COM2 предназначены для подключения внешних устройств по интерфейсам RS-232 и RS-485. Интерфейсы RS-485 и RS-232 являются независимыми и могут использоваться совместно.

Индикация

На лицевой стороне прибора расположены следующие индикаторы:

Значение индикаторов
ИндикаторЗначение
GraphicПодано напряжение питания прибора
GraphicОбмен данными по портам СOM1 и СOM2
GraphicЗапущен проект CODESYS. Отсутствие свечения индикатора говорит о возникновении исключения (Exception), которое привело к остановке выполнения приложения CODESYS

Сенсорный экран

Сенсорный экран резистивного типа предназначен для ввода и отображения информации. Управление осуществляется путем нажатия на экран или перемещения по нему пальцем или другим удобным предметом, не наносящим повреждений экрану.

Внимание
Чтобы избежать ухудшения качества изображения на экране прибора следует регулярно протирать сенсорный экран и избегать его загрязнения. Возможно использование специализированных защитных покрытий для резистивных дисплеев.
Graphic
Внешний вид лицевой панели: а) СПК107 [М01], б) СПК110 [М01]

Порядок программирования

Перед использованием прибор следует запрограммировать, т. е. создать пользовательскую программу. После создания пользовательскую программу следует сохранить в энергонезависимой Flash-памяти прибора. Пользовательская программа начнет выполняться после включения питания или перезагрузки прибора.

Прибор программируется с помощью CODESYS V3.5.

В качестве интерфейса для связи прибора с CODESYS используется порт USB или Ethernet. Прибор подключается к ПК напрямую с помощью USB-кабеля (см. раздел). Кабель включается в разъем, расположенный на задней панели прибора (см. рисунок и рисунок). Ответная часть кабеля подключается к порту USB ПК.

Порт USB Host используется для подключения к прибору USB-flash-накопителей, либо иных устройств через адаптер USB.

Информация о настройке и программировании прибора приведена в документах «CODESYS V3.5. Первый старт» и «CODESYS V3.5. FAQ». Эти и другие документы доступны на сайте www.owen.ru в разделе CODESYS V3/Документация.

Заводские настройки

Прибор поставляется со следующими заводскими сетевыми настройками:

  • IP-адрес: 192.168.0.10;

  • шлюз: 192.168.0.1;

  • маска подсети: 255.255.0.0.

Заводские настройки виртуального Ethernet-порта, который используется для программирования прибора через интерфейс USB-Device:

  • IP адрес: 10.0.6.10;

  • шлюз: 10.0.6.1;

  • маска подсети: 255.255.0.0.

На ПК виртуальный Ethernet-порт создается после установки драйвера, доступного на сайте www.owen.ru в разделе CODESYS V3/Сервисное ПО.

Техническое обслуживание

Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования безопасности из раздела.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие процедуры:

  • проверка крепления прибора;
  • проверка винтовых соединений;
  • удаление пыли и грязи с клеммника прибора.

Маркировка

На корпус прибора нанесены:

  • наименование прибора;

  • степень защиты корпуса по ГОСТ 14254;

  • род питающего тока и напряжение питания;

  • потребляемая мощность;

  • класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

  • знак соответствия требованиям ТР ТС (ЕАС);

  • МАС-адрес устройства;

  • страна-изготовитель;

  • заводской номер и год изготовления прибора.

На потребительскую тару нанесены:

  • наименование прибора;

  • знак соответствия требованиям ТР ТС (ЕАС);

  • страна-изготовитель;

  • заводской номер и год изготовления прибора.

Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару, выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

Транспортирование и хранение

Прибор следует транспортировать в закрытом транспорте любого вида в транспортной таре поштучно или контейнерах. В транспортных средствах тару следует крепить согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования прибора должны соответствовать условиям 5 ГОСТ 15150 при температуре окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Условия хранения прибора в таре на складе изготовителя и потребителя должны соответствовать условиям 1 ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

Комплектность

НаименованиеКоличество
Прибор1 шт.
Паспорт и Гарантийный талон1 экз.
Краткое руководство1 экз.
Комплект крепежных элементов1 к-т
Адаптер СПК1ХХ1 шт.
Предупреждение
Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

Опасность
Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.
Внимание
Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может привести к небольшим травмам.
Предупреждение
Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая может привести к повреждению имущества.
Примечание
Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации, а также информацию для эффективной и безаварийной работы оборудования.
Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с любым ущербом, возникшим в результате установки или использования прибора с нарушением действующей нормативно-технической документации.
