1-RU-63975-2.6

Руководство по эксплуатации

Введение

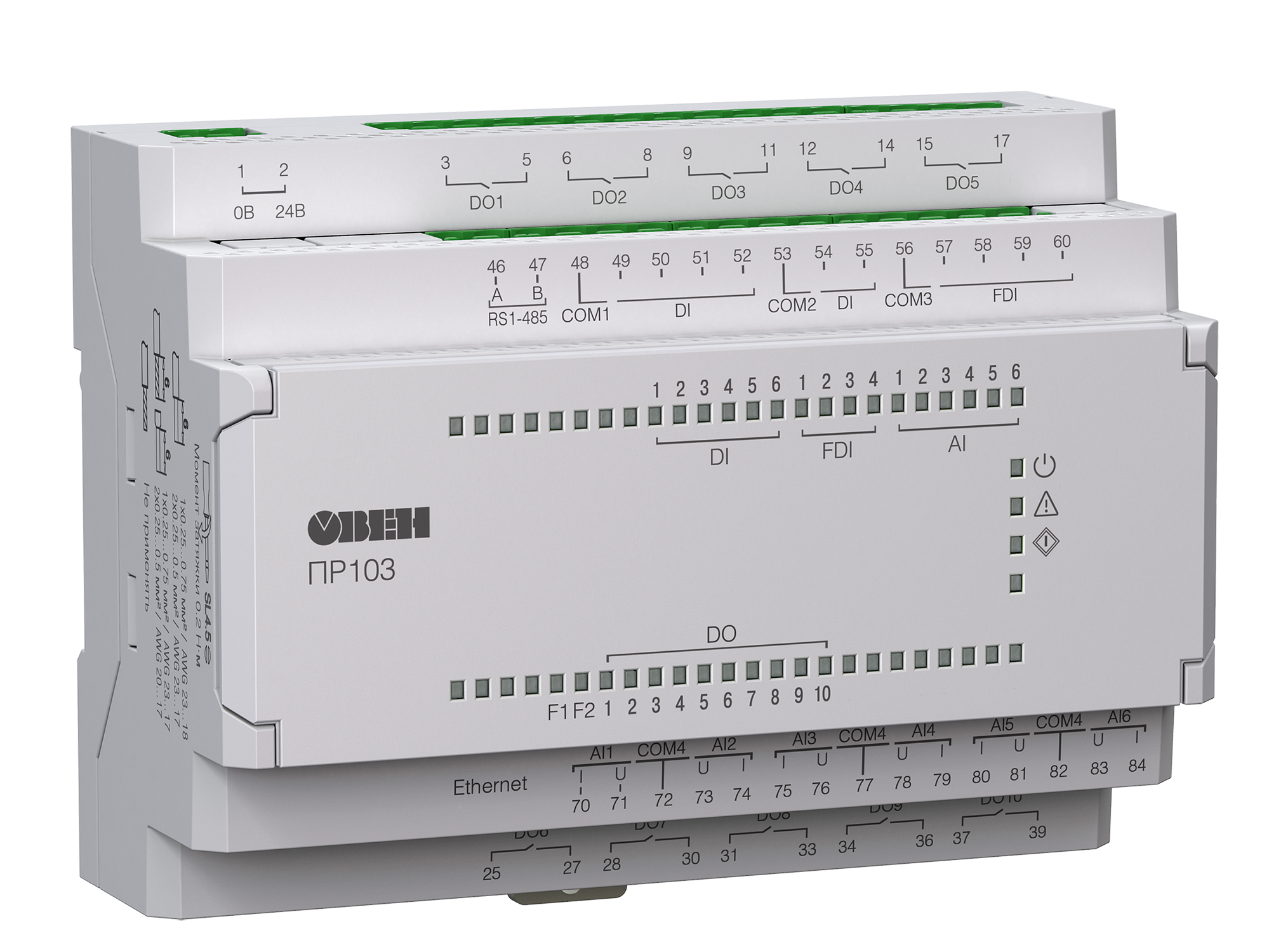

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием устройства управляющего многофункционального ПР103, в дальнейшем по тексту именуемого «прибор» или «ПР103».

Подключение, настройка и техобслуживание прибора должны производиться только квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

Функциональные возможности прибора могут быть расширены:

  • с помощью платы расширения ПР-ИП485 (размещается внутри корпуса прибора, см. раздел);

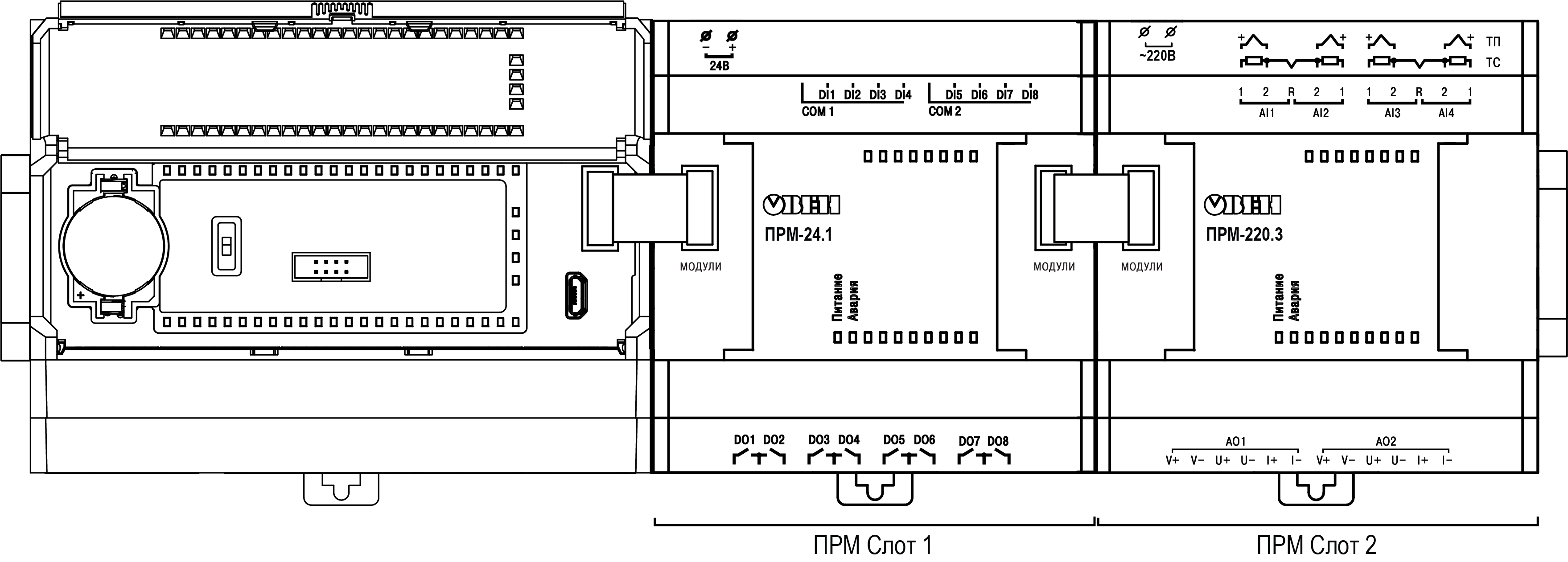

  • с помощью модулей расширения (подключаются к интерфейсу модульной шины с помощью кабеля, см. раздел):

    • ПРМ-X.1 – модуль дискретного ввода-вывода;

    • ПРМ-X.2 – комбинированный модуль расширения входов-выходов;

    • ПРМ-X.3 – модуль аналогового ввода-вывода.

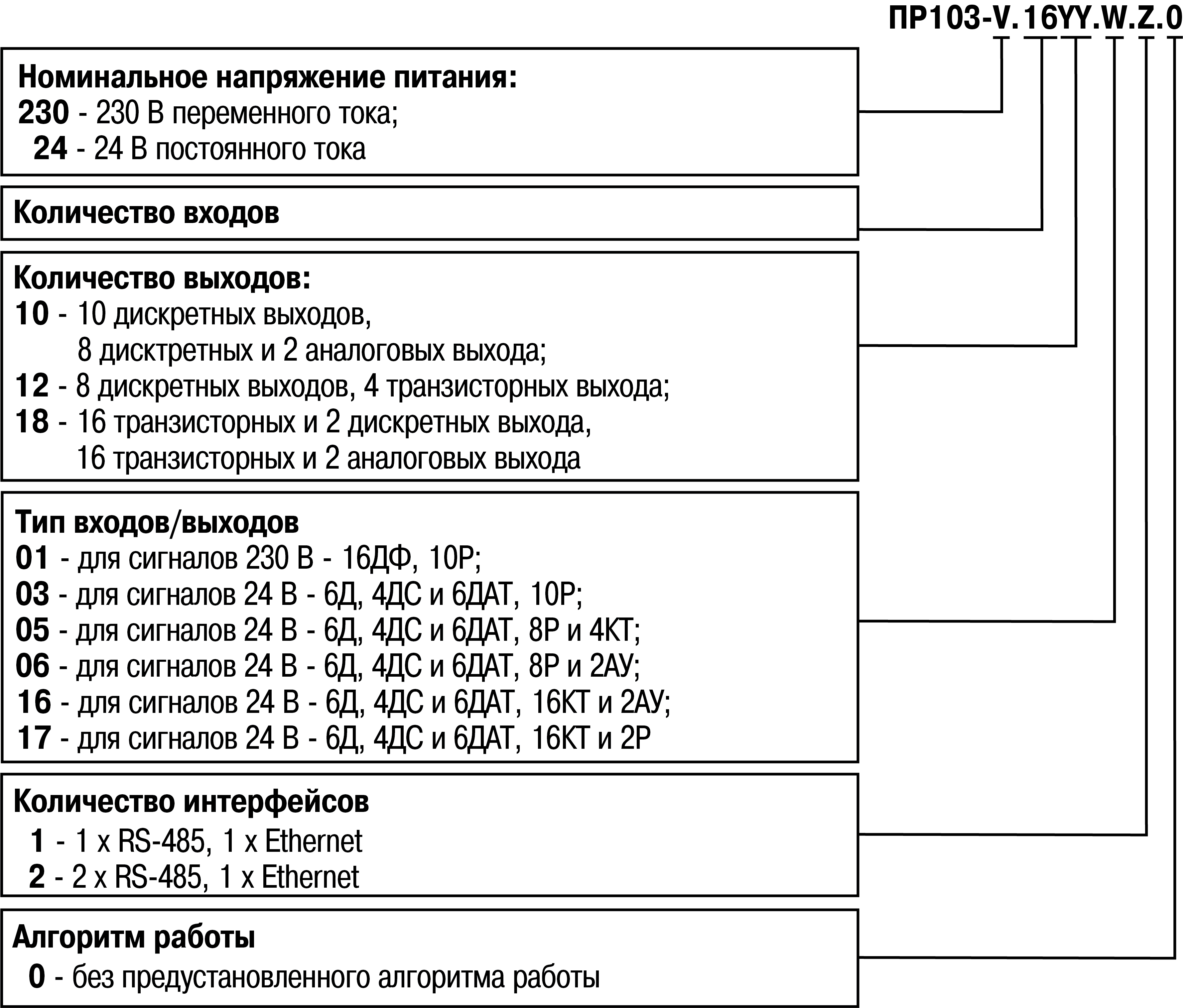

Прибор изготавливается в различных модификациях, указанных в коде полного условного обозначения:

Graphic
Примечание
Расшифровка буквенных обозначений приведена в таблице

Наименование при заказе: ПР103-24.1610.06.1.0

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит устройство управляющее многофункциональное ПР103, работающее при номинальном напряжении питания 24 В постоянного тока, оснащенное:

  • шестью дискретными входами для сигналов 24 В постоянного тока;
  • шестью универсальными входами для измерения аналоговых сигналов 0…10 В, 4…20 мА, 0…300 кОм и термосопротивлений;
  • четырьмя дискретными входами для сигналов с частотой до 100 кГц;

  • 8 дискретными выходами типа электромагнитное реле;
  • двумя универсальными аналоговыми выходами;
  • одним интерфейсом RS-485;
  • одним интерфейсом Ethernet;

  • без предустановленного алгоритма работы.

Термины и аббревиатуры

  • АЦП – аналого-цифровой преобразователь.

  • Выходной элемент (ВЭ) – элемент схемы прибора, служащий для подключения исполнительных механизмов или коммутации внешнего управляющего сигнала.

  • Исполнительный механизм (ИМ) – внешнее устройство, функционирующее под управлением прибора.

  • ОЗУ – оперативное запоминающее устройство, оперативная память.

  • ПЗУ – постоянное запоминающее устройство, энергонезависимая память.

  • ПК – персональный компьютер.

  • ПО – программное обеспечение.

  • Пользовательская программа – программа, созданная в OwenLogic.

  • ТС – термопреобразователь сопротивления.

  • ШИМ – широтно-импульсная модуляция.

  • DNS (Domain Name System) – компьютерная распределенная система для получения информации о доменах.

  • Modbus – открытый протокол обмена по сети RS-485, разработан компанией ModiCon, в настоящий момент поддерживается независимой организацией Modbus-IDA (www.modbus.org).

  • Modbus TCP – протокол Modbus, адаптированный для передачи информации по протоколу TCP.

  • NТС-датчики (Negative Temperature Coefficient – отрицательный температурный коэффициент) – термисторы с отрицательным температурным коэффициентом сопротивления.

  • OwenCloud – облачный сервис компании «ОВЕН». Применяется для удаленного мониторинга, управления и хранения архивов данных приборов систем автомацизации. Доступ к сервису возможен с помощью web-браузера или из мобильного приложения.

  • OWEN Configurator – ПО для настройки устройств компании «ОВЕН».

  • OwenLogic – специализированная среда программирования приборов «ОВЕН» на основе визуального языка графических диаграмм FBD (Function Block Diagram).

  • РТС-датчики (Positive Temperature Coefficient – положительный температурный коэффициент) – термисторы с положительным температурным коэффициентом сопротивления.

  • Retain-память – энергонезависимая память для хранения значений Retain-переменных пользовательской программы

    .
  • Retain-переменные – переменные пользовательской программы, значение которых сохраняется в случае выключения питания прибора.

  • UTC (Coordinated Universal Time) – всемирное координированное время, стандарт времени, принятый на Земле. От UTC отсчитываются часовые пояса. UTC заменил устаревшее время по Гринвичу (GMT).

Назначение и функции

Прибор предназначен для построения простых автоматизированных систем управления технологическим оборудованием в промышленности, жилищно-коммунальном и сельском хозяйстве.

Прибор программируется в OwenLogic.

Прибор выпускается согласно ТУ26.51.70-025-46526536-2018.

Функции прибора:

  • работа по пользовательской программе, записанной в память;
  • работа в сети RS-485 по протоколу Modbus RTU/Modbus ASCII в режиме Master или Slave;
  • работа в сети Ethernet по протоколу Modbus TCP в режиме Master или Slave;

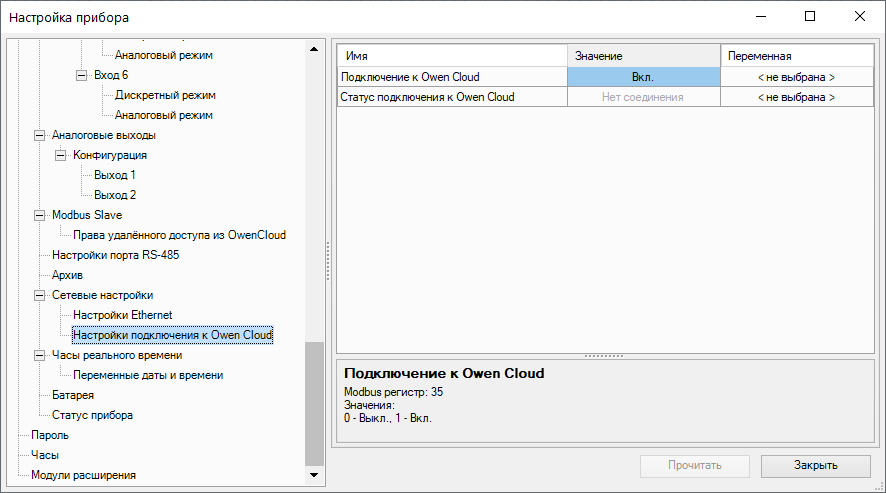

  • работа с удаленным сервисом OwenCloud без дополнительного шлюза;
  • обработка входных сигналов от датчиков;
  • управление подключенными устройствами с помощью дискретных или аналоговых сигналов.

Технические характеристики и условия эксплуатации

Технические характеристики

Модификации прибора
МодификацияТип питанияВходыВыходыКоличество RS-485Ethernet
ДискретныеАналоговыеДискретныеАналоговые

ПР103-230.1610.01.1.0

~230 В16 ДФ*10 Р1+

ПР103-230.1610.01.2.0

~230 В16 ДФ10 Р2+

ПР103-24.1610.03.1.0

=24 В

6 Д, 4 ДС

6 ДАТ

10 Р

1+

ПР103-24.1610.03.2.0

=24 В

6 Д, 4 ДС

6 ДАТ

10 Р

2+

ПР103-24.1612.05.1.0

=24 В

6 Д, 4 ДС

6 ДАТ

8 Р, 4 КТ

1+

ПР103-24.1612.05.2.0

=24 В

6 Д, 4 ДС

6 ДАТ

8 Р, 4 КТ

2+

ПР103-24.1610.06.1.0

=24 В

6 Д, 4 ДС

6 ДАТ

8 Р

2 АУ

1+

ПР103-24.1610.06.2.0

=24 В

6 Д, 4 ДС

6 ДАТ

8 Р

2 АУ

2+

ПР103-24.1618.16.1.0

=24 В

6 Д, 4 ДС

6 ДАТ

16 КТ

2 АУ

1+

ПР103-24.1618.16.2.0

=24 В

6 Д, 4 ДС

6 ДАТ

16 КТ

2 АУ

2+

ПР103-24.1618.17.1.0

=24 В

6 Д, 4 ДС

6 ДАТ

16 КТ, 2 Р

1+

ПР103-24.1618.17.2.0

=24 В

6 Д, 4 ДС

6 ДАТ

16 КТ, 2 Р

2+
Примечание
* Расшифровка обозначений приведена в таблице.
Сводная таблица характеристик
ТипТаблица характеристик
Характеристики приборов с питанием 230 Втаблица
Характеристики приборов с питанием 24 Втаблица
Дискретный вход для сигналов ~230 В (вход типа «ДФ»)таблица
Дискретный вход для сигналов =24 В (вход типа «Д»)таблица
Быстрый дискретный вход для сигналов =24 В (вход типа «ДС»)таблица
Универсальный аналоговый вход (вход типа «ДАТ»)таблица
Дискретный выход типа «электромагнитное реле» (выход типа «Р»)таблица
Дискретный выход типа «транзистор n-p-n типа» (выход типа «КТ»)таблица
Универсальный аналоговый выход типа «ток 4...20 мА/напряжение 0...10 В» (выход типа «АУ»)таблица
Характеристики приборов с питанием 230 В

Наименование

Значение

Диапазон переменного напряжения питания

90…264 В (номинальное 230 В, при 50 Гц)

Диапазон постоянного напряжения питания127...373 В (номинальное 230 В)

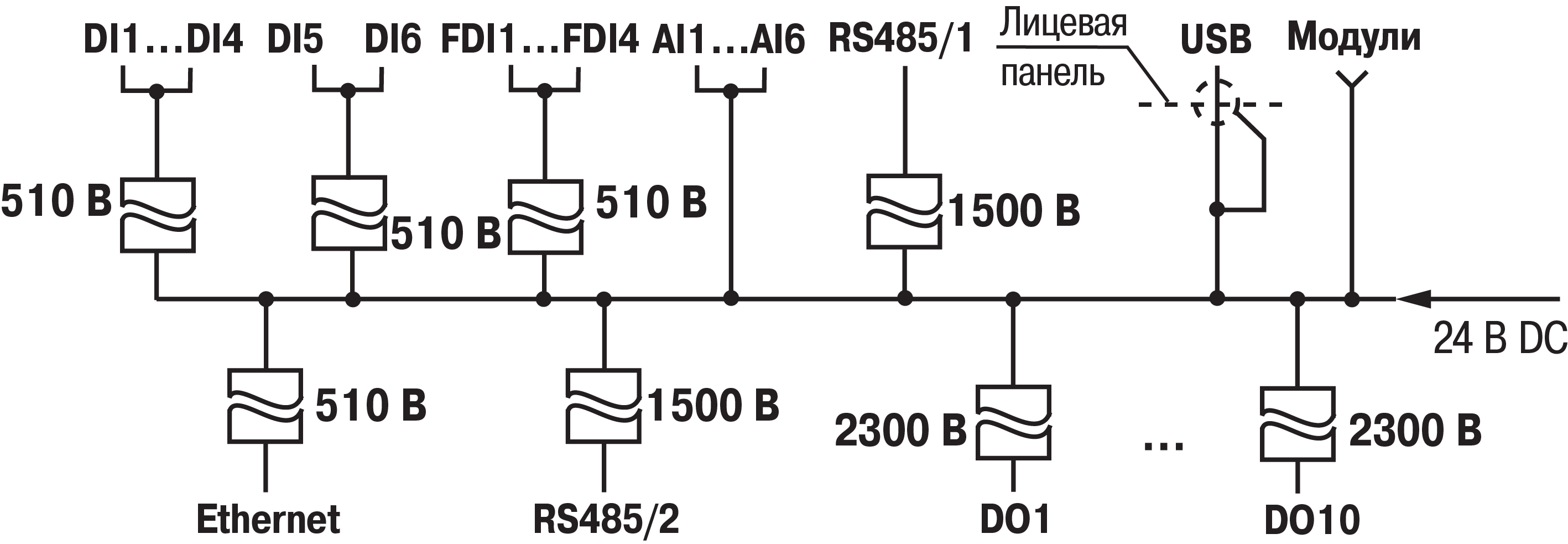

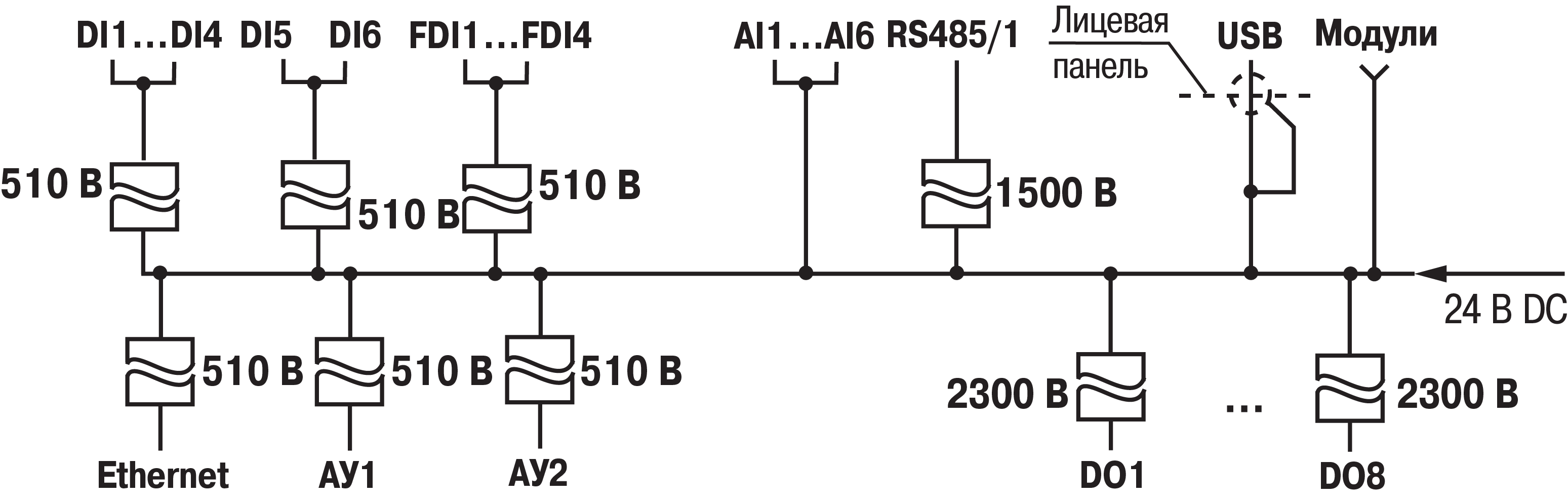

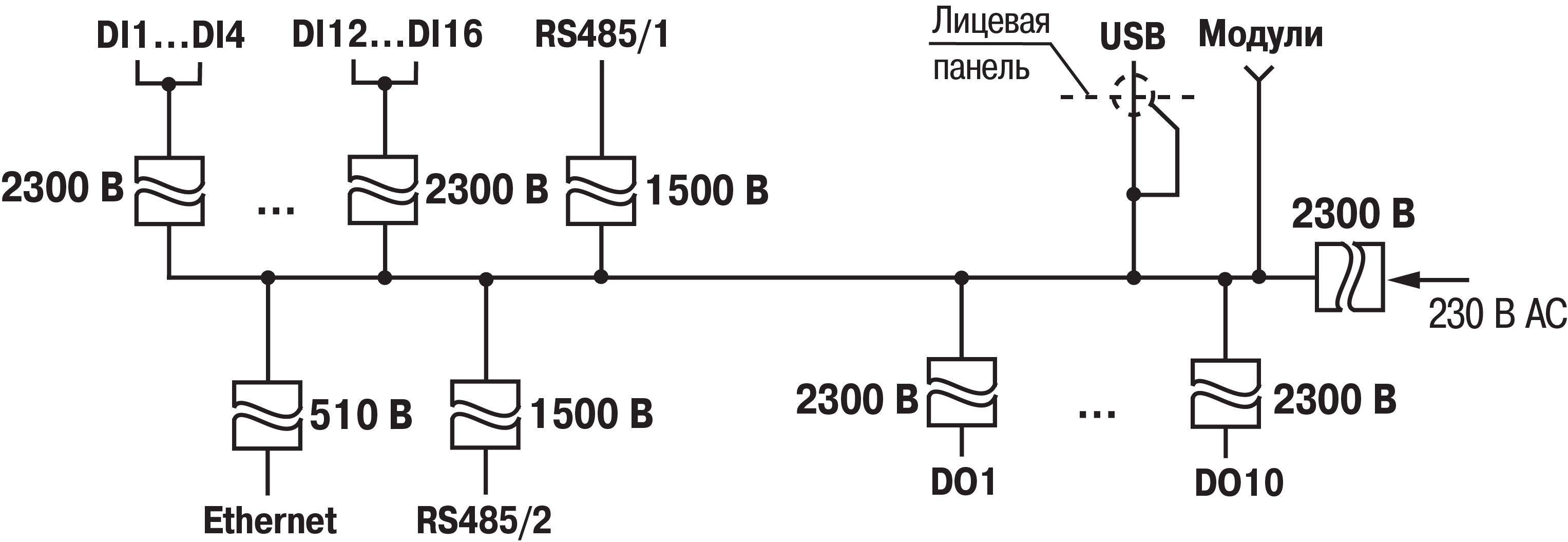

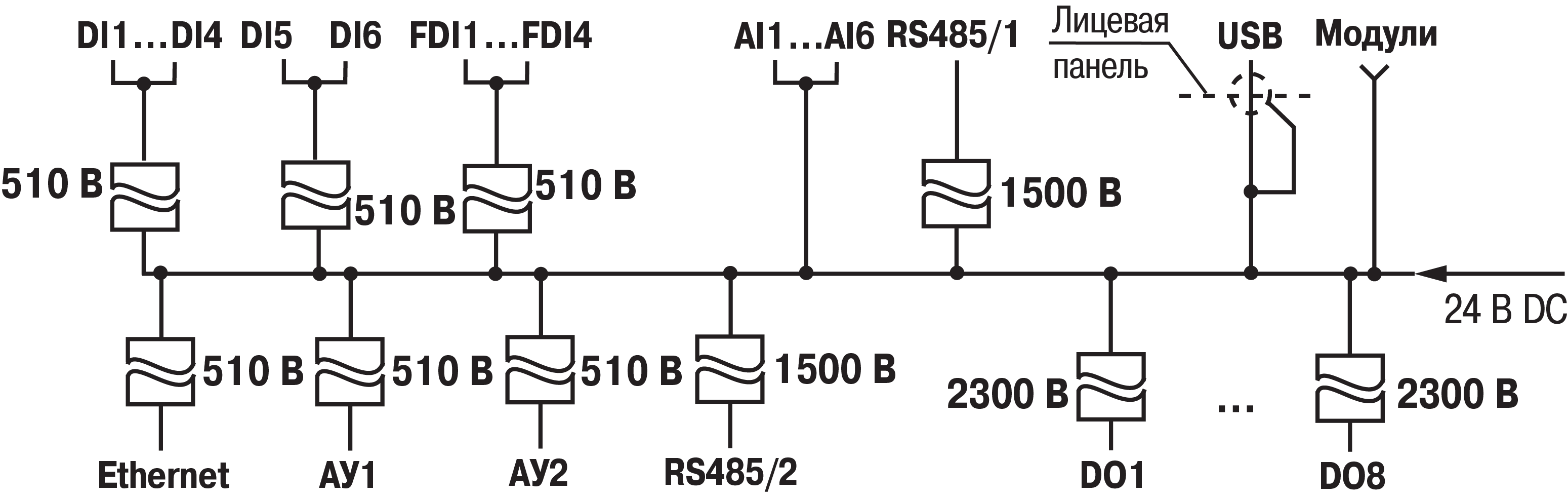

Гальваническая развязка

Есть

Электрическая прочность изоляции между входом питания и другими цепями

2300 В

Потребляемая мощность, не более

15 ВА

Характеристики приборов с питанием 24 В

Наименование

Значение

Диапазон напряжения питания

=9…30 В (номинальное =24 В)

Защита от подключения питания неправильной полярностиЕсть

Потребляемая мощность, не более

8 Вт

Общие характеристики прибора

Наименование

Значение

Вычислительные ресурсы и дополнительное оборудование

Минимальное время цикла (зависит от сложности программы)

1 мс

Объем памяти для сетевых переменных (режим Slave)

1024 байт

Количество подключаемых модулей расширения, не более

2

Модули расширения

Серия ПРМ

Встроенные часы реального времени

Да

Точность работы встроенных часов прибора при +25 °С

± 3 с/сутки

Время автономной работы часов от сменного элемента питания

5 лет

Элемент питания встроенных часов реального времени

CR2032

Flash-память (архив)
Количество циклов записи и стирания100 000
Максимальный размер файла архива2048 байт
Максимальное количество файлов архива50 шт.
Минимальный период записи архива10 с

Программирование и конфигурирование

Интерфейсы программирования и конфигурирования

USB, Ethernet, RS-485

Среда программирования

OwenLogic

ПО для конфигурированияOWEN Configurator

Объем Retain-памяти

2040 байт

Объем ПЗУ

219136 байт

Объем ОЗУ

51200 байт

Интерфейсы связи

Типы сетевых интерфейсов

RS-485 и Ethernet

Интерфейс Ethernet

Протокол связи

Modbus TCP

Режим работы

Master/Slave

Скорость передачи данных по Ethernet10/100 Мбит/с

Электрическая прочность изоляции между Ethernet и другими цепями

510 В

Интерфейс RS-485

Протокол связи

Modbus RTU, Modbus-ASCII

Режим работы

Master/Slave

Скорость передачи данных по RS-485

9600, 14400, 19200, 38400, 57600, 115200 бит/с

Максимальное количество интерфейсов RS-4852
Количество интерфейсных плат RS-485, не более

1

Электрическая прочность изоляции между RS-485 и другими цепями

1500 В

Работа с облачным сервисом
Работа с OwenCloudПоддерживается
Интерфейс взаимодействия с облачным сервисомEthernet
Индикация и управление
Элементы индикации и управлениясм. раздел

Общее

Тип корпуса

Для крепления на DIN-рейку (35 мм)

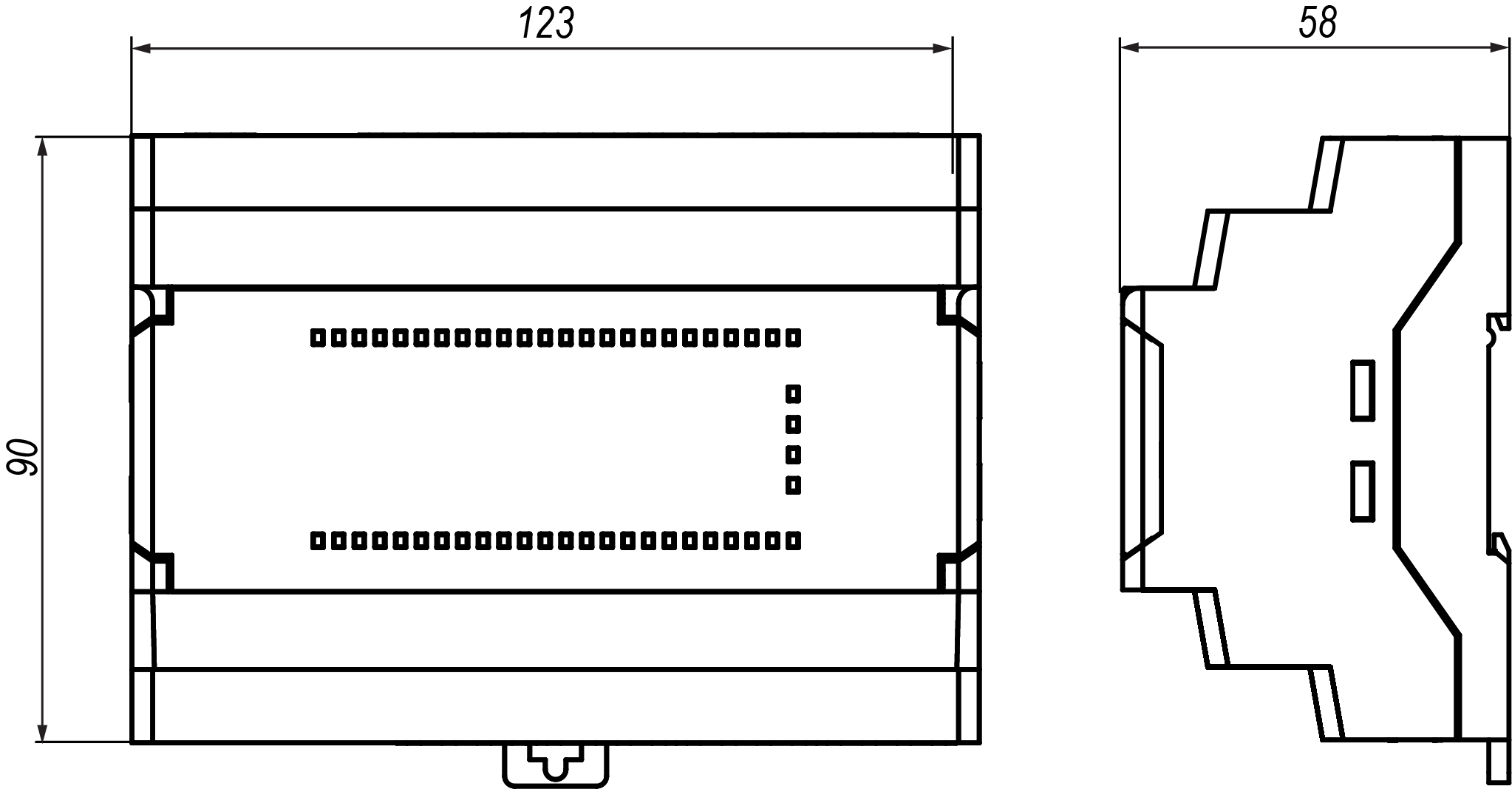

Габаритные размеры

123 × 90 × 58 мм

Степень защиты корпуса по ГОСТ 14254-2015

IP20

Масса прибора, не более (для всех вариантов исполнений)

0,6 кг

Средний срок службы

8 лет

Характеристики входов

Характеристики дискретных входов «Д»

Наименование

Значение

Напряжение «логической единицы»

8,8…30 В

Ток «логической единицы»

2…15 мА

Напряжение «логического нуля»

минус 3…плюс 5 В

Ток «логического нуля»

0…15 мА

Минимальная длительность «лог. 0» и «лог. 1», воспринимаемая дискретным входом, не менее

2 мс

Максимальная задержка переключения из «лог. 0» в «лог. 1» и из «лог. 1» в «лог.0»

30 мс

Максимальная частота следования импульсов

500 Гц

Гальваническая развязка

Групповая, 4 и 2 входа

Электрическая прочность изоляции между группами каналов510 В

Электрическая прочность изоляции относительно других цепей прибора

510 В
Защита от подключения напряжения обратной полярностиЕсть
Примечание

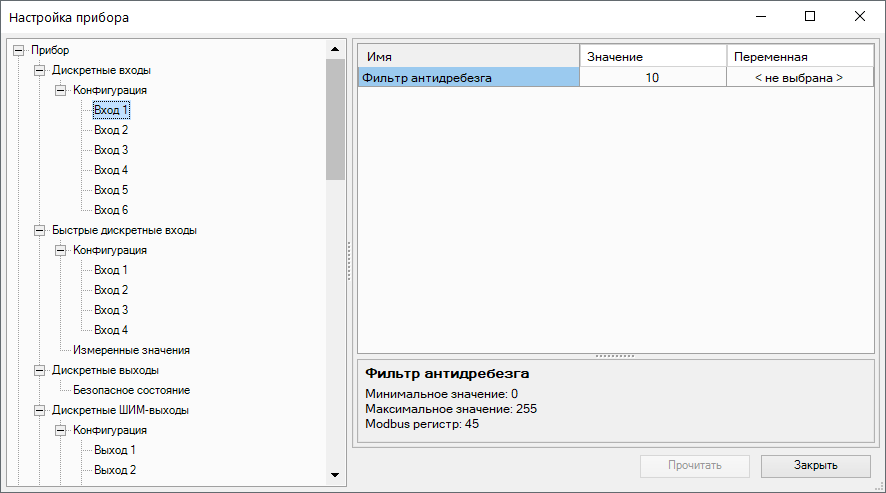

Чтобы предотвратить ложные срабатывания дискретных входов типа «Д» следует настраивать фильтр антидребезга на значения не менее 20 мс.
Характеристики дискретных входов «ДС»

Наименование

Значение

Напряжение «логической единицы»

8,8…30 В

Ток «логической единицы»

2…15 мА

Напряжение «логического нуля»

минус 3…плюс 5 В

Ток «логического нуля»

0…15 мА

Минимальная длительность импульса, воспринимаемая дискретным входом

5 мкс

Максимальная частота следования импульсов, воспринимаемая дискретным входом

100 кГц

Гальваническая развязка

Групповая, по 4 входа

Электрическая прочность изоляции между группами каналов

510 В

Электрическая прочность изоляции относительно других цепей прибора

510 В

Защита от подключения напряжения обратной полярностиЕсть
Характеристики дискретных входов «ДФ»

Наименование

Значение

Напряжение «логической единицы»

164…264 В

Ток «логической единицы»

0,75…15 мА

Напряжение «логического нуля»

0…40 В

Ток «логического нуля»

0…15 мА

Минимальная длительность сигнала, воспринимаемая дискретным входом

85 мс

Максимальная задержка переключения из «лог. 0» в «лог. 1» и из «лог. 1» в «лог.0»

170 мс

Гальваническая развязка

Групповая, по 4 входа

Электрическая прочность изоляции между группами каналов

2300 В

Электрическая прочность изоляции относительно других цепей прибора

2300 В

Характеристики дискретно-аналоговых входов «ДАТ»

Наименование

Значение

Диапазон входного напряжения (постоянного тока)0...30 В
Разрешающая способность АЦП12 бит

Период обновления результатов измерения всех каналов, не более

1 мс

Гальваническая развязка

Отсутствует

Режим аналогового входа 1 (сигналы тока и напряжения)

Тип измеряемых сигналов, униполярный

0…10 В,

4…20 мА

Предел основной приведенной погрешности, не более

± 0,5 %

Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов

0,5 от основной

Предельное положительное входное напряжение, для режима дискретного входа и датчика 0…10 В

30 В

Входное сопротивление для режима 0…10 В, не менее

10 кОм

Режим аналогового входа 2 (сопротивление и термисторы)
Диапазон измерения0…300 кОм

Значение единицы младшего разряда, не более

1 °С
Предел основной приведенной погрешности для сопротивлений 0...150 кОм, не более± 1,0 %
Предел основной приведенной погрешности для сопротивлений 150...300 кОм, не более± 2,0 %

Предел основной приведенной погрешности для ТС и датчиков NTC и РТС, не более

± 1,5 %

Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов

0,5 от основной

Режим дискретного входа

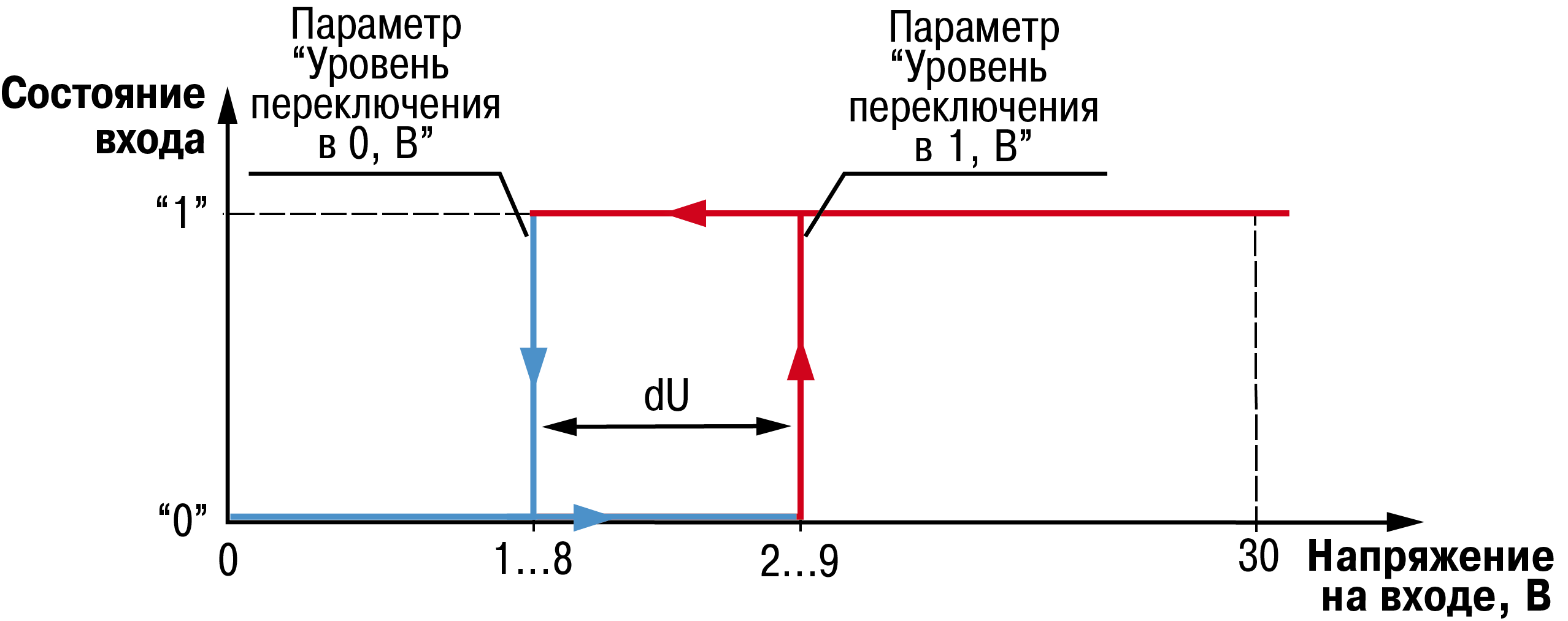

Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»1...8 В (устанавливается в OwenLogic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»2...9 В (устанавливается в OwenLogic)
Входной ток в режиме дискретного входа2…15 мА
Минимальная длительность импульса, воспринимаемая дискретным входом при настройке фильтра антидребезга от 0 до 22 мс
Максимальная частота сигнала, воспринимаемая дискретным входом 250 Гц

Поддерживаемые датчики и сигналы

Предупреждение
Перед подключением датчика из таблицы ниже следует настроить в OwenLogic тип сигнала, подаваемый на вход.
Датчики и сигналы, подключаемые к входу типа «ДАТ»

Наименование

Диапазон измерений

Сигнал постоянного напряжения0...10 В
Сигнал постоянного тока4...20 мА
Резистивный сигнал*0...300 кОм
Примечание
*С резистивным сигналом прибор работает как омметр, диапазон которого пользователь не может задать.
Список поддерживаемых ТС входом типа «ДАТ»

Наименование датчика по ГОСТ 6651–2009

Наименование датчика в OwenLogic

Диапазон температур

Pt 500 (α = 0,00385 °С−1)*

Pt500 (а = 0,00385)

–200…+850 °С

500П (α = 0,00391 °С−1)

500П (а = 0,00391)

–200…+850 °С

Cu 500 (α = 0,00426 °С−1)

Cu500 (а = 0,00426)

–50...+200 °С

500М (α = 0,00428 °С−1)

500М (а = 0,00428)

–180...+200 °С

Ni500 (α = 0,00617 °С−1)

Ni 500 (а = 0,00617)

–60...+180 °С

Cu 1000 (α = 0,00426 °С−1)

Cu1000 (а = 0,00426)

–50...+200 °С

1000М (α = 0,00428 °С−1)

1000М (а = 0,00428)

–180...+200 °С

Pt 1000 (α = 0,00385 °С−1)

Pt1000 (а = 0,00385)

–200...+850 °С

1000П (α = 0,00391 °С−1)

1000П (а = 0,00391)

–200...+850 °С

Ni 1000 (α = 0,00617 °С−1)

Ni 1000 (а = 0,00617)

–60...+180 °С

Примечание
*  Коэффициент, определяемый по формуле Graphic, где R100, R0 — значения сопротивления термопреобразователя сопротивления по номинальной статической характеристике, при 100 и 0 °С соответственно и округляемый до пятого знака после запятой.
Поддерживаемые термисторы NTC входом типа «ДАТ»

Наименование датчика

Наименование датчика в OwenLogic

Диапазон температур

Серия B57861S, характеристика № 1008, R25 = 2 кОм

NTC1008, R25 = 2 кОм, В25/100 = 3560

–55…+100 °С

Серия B57861S, характеристика № 8016, R25 = 3 кОм

NTC8016, R25 = 3 кОм, В25/100 = 3988

–55…+145 °С

Серия B57861S, характеристика № 8016, R25 = 5 кОм

NTC8016, R25 = 5 кОм, В25/100 = 3988

–35…+145 °С

Серия B57861S, характеристика № 8016, R25 = 10 кОм

NTC8016, R25 = 10 кОм, В25/100 = 3988

–35…+155 °С

Серия B57861S, характеристика № 8018, R25 = 30 кОм

NTC8018, R25 = 30 кОм, В25/100 = 3964

–20…+155 °С

Серия B57861S, характеристика № 2901, R25 = 50 кОм

NTC2901, R25 = 50 кОм, В25/100 = 3760

–10…+155 °С

NTC3435, 10 кОм

NTC3435, R25 = 10 кОм, В25/85 = 3435

–40…+105 °С

NTC3977, 10 кОм

NTC3977, R25 = 10 кОм, В25/85 = 3977

–40…+125 °С

Поддерживаемые термисторы РТС входом типа «ДАТ»

Наименование датчика

Наименование датчика в OwenLogic

Диапазон температур

KTY82-110

KTY82-110

–55…+150 °С

KTY82-120

KTY82-120

–55…+150 °С

KTY82-121

KTY82-121

–55…+150 °С

KTY82-122

KTY82-122

–55…+150 °С

KTY82-150

KTY82-150

–55…+150 °С

KTY82-151

KTY82-151

–55…+150 °С

KTY82-152

KTY82-152

–55…+150 °С

Характеристики выходов

Характеристики дискретных выходов типа «Р»

Наименование

Значение

Тип выходного устройства

Электромагнитное реле (нормально разомкнутые контакты)

Электрическая прочность изоляции между соседними ВЭ

2300 В

Электрическая прочность изоляции между выходом и другими цепями

2300 В

Коммутируемое напряжение в нагрузке:

  • для цепи постоянного тока, не более

30 В (резистивная нагрузка)

  • для цепи переменного тока, не более

250 В (резистивная нагрузка)

Допустимый ток нагрузки, не более

  • 5 А при напряжении не более 250 В переменного тока и cos(φ) > 0,95;

  • 3 А при напряжении не более 30 В постоянного тока

Допустимый ток нагрузки, не менее

10 мА (при 5 В постоянного тока)

Электрический ресурс реле, не менее

  • 200000 циклов: 5 А при 250 В переменного тока;

  • 50000 циклов: 7 А при 250 В переменного тока;

  • 100000 циклов: 3 А, 30 В постоянного тока,

  • резистивная нагрузка

Характеристики транзисторных выходов типа «КТ»

Наименование

Значение

Тип выходного устройства

Транзистор n-p-n-типа

Тип коммутируемого сигнала

Постоянный ток

Защита от перегрузки и короткого замыкания

Есть

Тепловая защита

Есть

Гальваническая изоляция

Нет

Коммутируемое напряжение в нагрузке, постоянного тока, не более

40 В

Допустимый ток нагрузки, не более

0,5 А

Характеристики универсальных аналоговых выходов типа «АУ»
НаименованиеЗначение

Тип аналогового выхода

Универсальный (ток или напряжение)

Разрядность ЦАП

12 бит

Напряжение питания15...30 В

Диапазон генерации тока

4…20 мА

Диапазон генерации напряжения

0…10 В

Сопротивление нагрузки для режима:
  4...20 мА, не более300 Ом
  0...10 В, не менее1000 Ом

Предел основной приведенной погрешности

± 0,5 %

Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов

0,5 от основной

Гальваническая изоляция аналоговых выходов

Есть (индивидуальная)

Электрическая прочность изоляции аналоговых выходов

510 В

Условия эксплуатации

Прибор предназначен для эксплуатации в следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 40 до плюс 55 °С;
  • верхний предел относительной влажности воздуха: не более 80 % при +35 °С и более низких температурах без конденсации влаги;
  • допустимая степень загрязнения 1 (несущественные загрязнения или наличие только сухих непроводящих загрязнений);
  • атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 (частота вибрации от 10 до 55 Гц).

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ IEC 61131-2-2012.

По уровню излучения радиопомех (помехоэмиссии) прибор соответствует ГОСТ 30804.6.3.

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания для переменного тока в соответствии с требованиями ГОСТ IEC 61131-2-2012.

Меры безопасности

По способу защиты обслуживающего персонала от поражения электрическим током прибор относится к классу II ГОСТ IEC 61131-2-2012.

Во время эксплуатации, технического обслуживания и поверки прибора следует соблюдать требования ГОСТ 12.3.019–80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок».

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для жизни напряжением. Прибор следует устанавливать в специализированных шкафах, доступных только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию следует производить только при отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора. Прибор запрещено использовать в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Настройка и программирование

Ввод в эксплуатацию

Для ввода в эксплуатацию прибора следует:

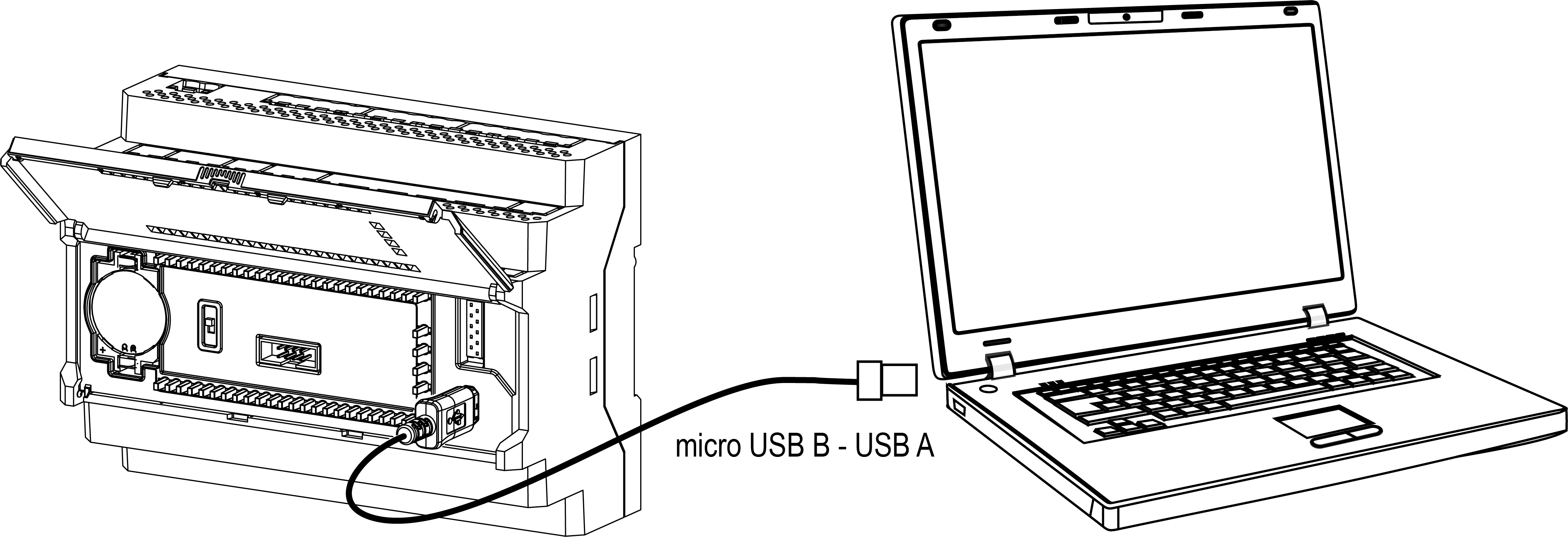

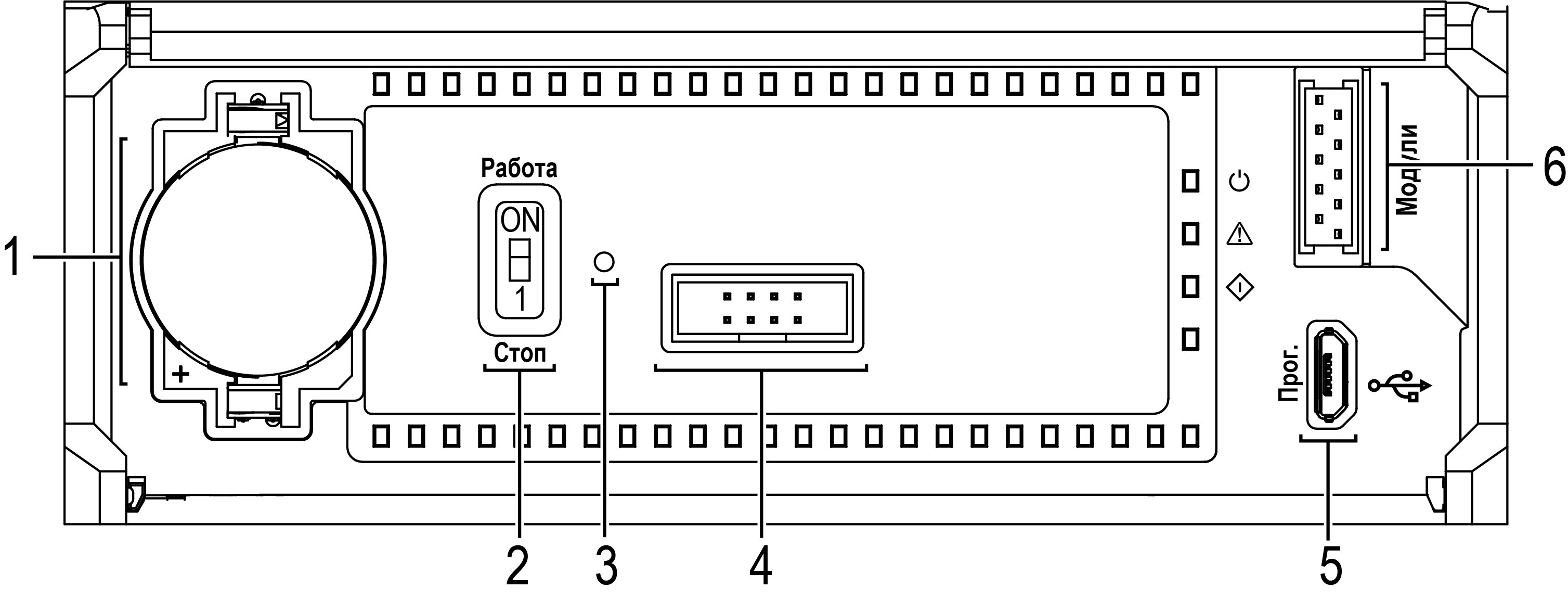

  1. Соединить ПК и прибор с помощью USB кабеля.

  2. Подсоединить съемный клеммник к источнику питания.

    Предупреждение

    Перед подачей питания на ПР103-230.Х следует проверить уровень напряжения питания:

    • если напряжение ниже 90 В, то прибор прекращает функционировать, но не выходит из строя, поэтому не гарантируется его работа;

    • если напряжение выше 264 В, то прибор может выйти из строя.

    Перед подачей питания на ПР103-24.Х следует проверить правильность подключения напряжения питания и его уровень:

    • если напряжение ниже 9 В, то прибор прекращает функционировать, но не выходит из строя, поэтому не гарантируется его работа;
    • если напряжение выше 30 В, то прибор может выйти из строя;
    • в случае неверного подключения к источнику постоянного напряжения (перепутана полярность) прибор не включится.

  3. Съемный клеммник подключить к прибору.

    Предупреждение

    В случае изменения температуры окружающего воздуха с низкой на высокую в приборе возможно образование конденсата. Чтобы избежать выхода прибора из строя, рекомендуется выдержать прибор в выключенном состоянии не менее 1 часа.

  4. Подать питание на прибор.

  5. Убедиться в отсутствии ошибок (см. раздел).

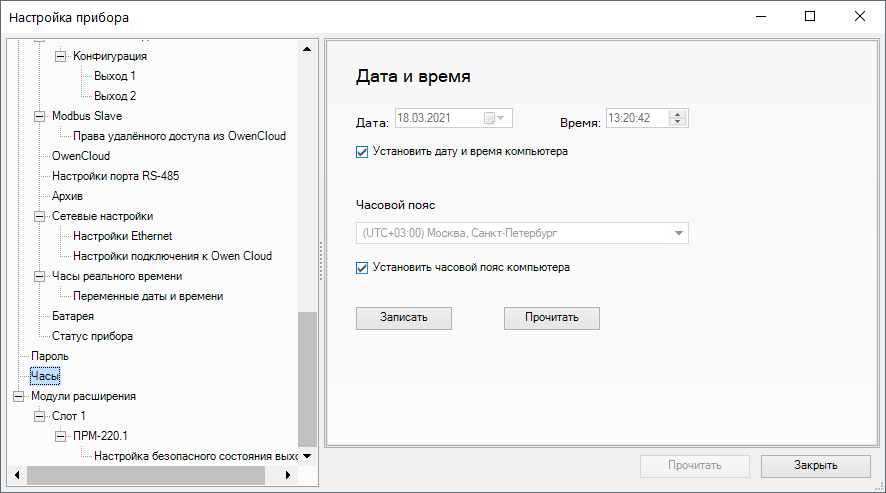

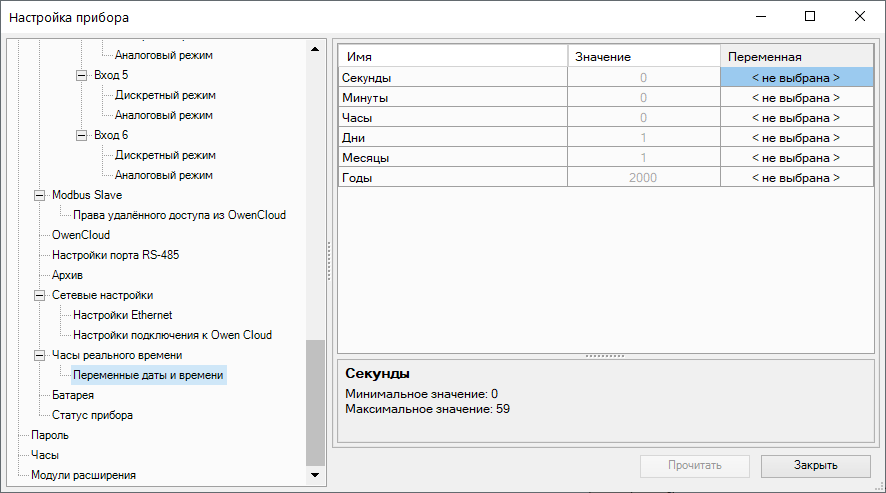

  6. Запустить OwenLogic или OWEN Configurator и настроить время/дату.

  7. Снять питание и отключить провод USB от прибора.

  8. Подключить провод USB и подать питание. Проверить время/дату. В случае сброса часов заменить батарейку (см. раздел).

  9. Создать пользовательскую программу OwenLogic и записать ее в память прибора. Пользовательская программа записывается в энергонезависимую память прибора и запускается после включения питания или перезагрузки прибора.

    Примечание
    Записать в память прибора пользовательскую программу можно с помощью специально созданного исполняемого файла (см. Мастер тиражирования в справке OwenLogic).
  10. Снять питание.

  11. Подсоединить линии связи «прибор – устройства» к съемным клеммникам.

  12. Съемные части клеммников линий связи «прибор – устройства» подключить к прибору (см. Приложение Описание клеммников).

Если после включения питания пользовательская программа не начала выполняться, необходимо повторно записать пользовательскую программу в прибор. Если пользовательскую программу не удалось записать, то следует остановить программу, переведя переключатель Работа/Стоп в положение Стоп (см. раздел).

Настройка входов

Настройка универсальных входов

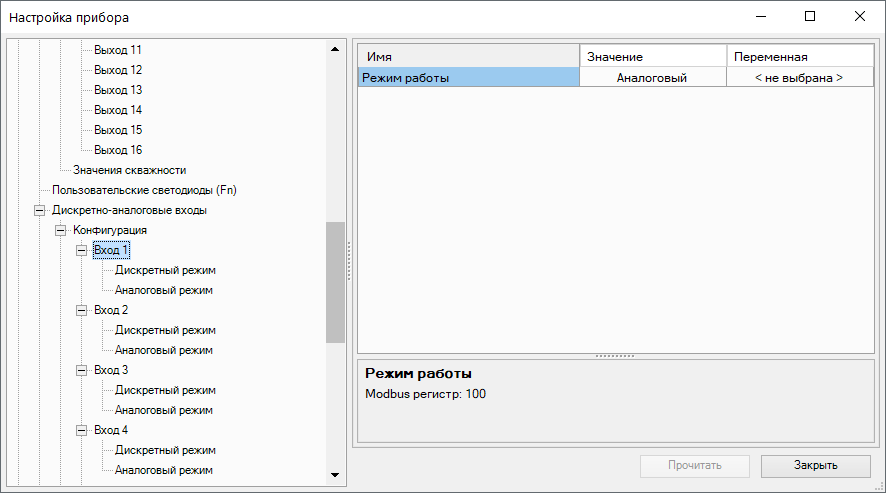

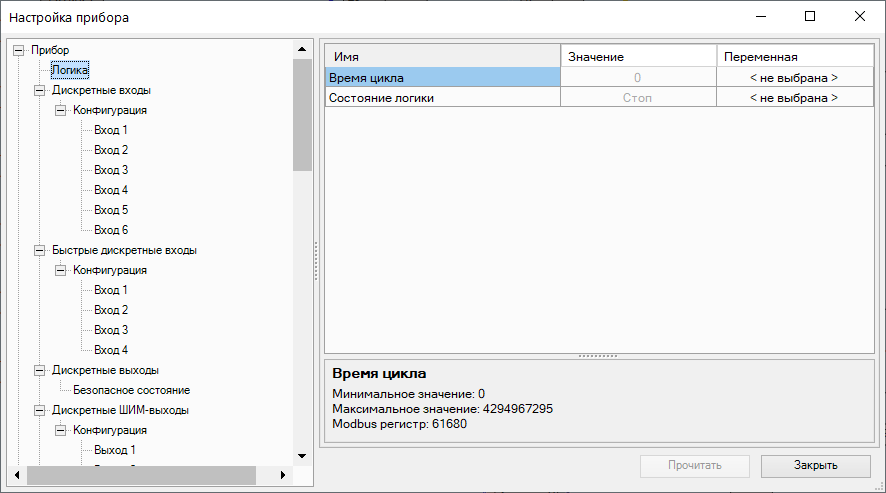

Меню настройки универсальных входов расположено в OwenLogic во вкладке Прибор/Настройка прибора (см. рисунок ниже).

Graphic
Настройка режима работы входа
Graphic
Меню настройки аналогового режима входа
Graphic
Настройки дискретного режима входа
Параметры универсального входа
НазваниеОписание

Режим работы входа

Выбор режима работы универсального входа. Возможные значения:

 0 – аналоговый

 1 – дискретный

Настройки режима «Аналоговый»

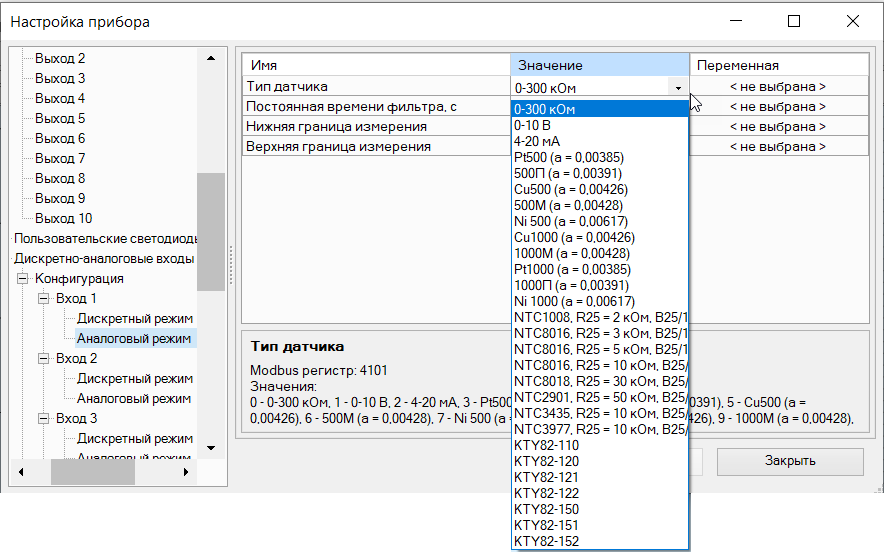

Тип датчика

Выбор типа входного сигнала. Возможные значения:

 0 – 0-300 кОм

 1 – 0-10 В

 2 – 4-20 мА

 3 – Pt500 (а = 0,00385)

 4 - 500П (а = 0,00391)

 5 – Cu500 (а = 0,00426)

 6 – 500М (а = 0,00428)

 7 – Ni 500 (а = 0,00617)

 8 – Cu1000 (а = 0,00426)

 9 – 1000М (а = 0,00428)

 10 – Pt1000 (а = 0,00385)

 11 – 1000П (а = 0,00391)

 12 – Ni 1000 (а = 0,00617)

 13 – NTC1008, R25 = 2 кОм, В25/100 = 3560

 14 – NTC8016, R25 = 3 кОм, В25/100 = 3988

 15 - NTC8016, R25 = 5 кОм, В25/100 = 3988

 16 - NTC8016, R25 = 10 кОм, В25/100 = 3988

 17 - NTC8018, R25 = 30 кОм, В25/100 = 3964

 18 – NTC2901, R25 = 50 кОм, В25/100 = 3760

 19 – NTC3435, R25 = 10 кОм, В25/85 = 3435

 20 – NTC3977, R25 = 10 кОм, В25/85 = 3977

 21 – KTY82-110

 22 – KTY82-120

 23 – KTY82-121

 24 – KTY82-122

 25 – KTY82-150

 26 – KTY82-151

 27 – KTY82-152

Постоянная времени фильтра

Постоянная времени фильтрации встроенного сглаживающего цифрового фильтра. Задает период обработки входного сигнала. Увеличение значения параметра улучшает помехозащищенность канала, но одновременно увеличивает его инерционность, т. е. реакция прибора на быстрые изменения входной величины замедляется

Нижняя граница измерения

Минимальный уровень измеренного сигнала

Верхняя граница измерения

Максимальный уровень измеренного сигнала

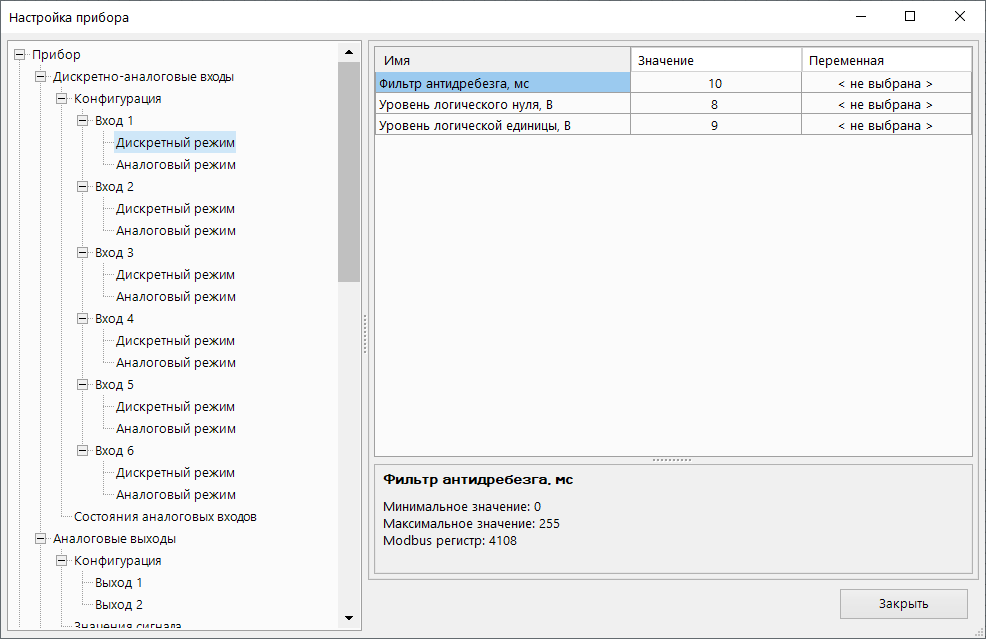

Настройки режима «Дискретный»
Фильтр антидребезгаЗадает значение встроенного дискретного фильтра, который указывает период контроля входного сигнала. Увеличение значения параметра улучшает помехозащищенность канала, но одновременно увеличивает его инерционность, т. е. реакция прибора на быстрые изменения входной величины замедляется
Уровень логического нуляЗадает верхнюю границу определения «логического нуля»
Уровень логической единицыЗадает нижнюю границу определения «логической единицы»
Работа универсального входа в аналоговом режиме

Для измерения токового сигнала 4...20 мА в прибор встроен шунтирующий резистор с номинальным сопротивлением 121 Ом для каждого канала. В приборе масштабируются шкалы измерения для сигналов «0…10 В» и «4…20 мА», после чего контролируемые физические величины отображаются непосредственно в единицах их измерения (атмосферах (кг/см2), кПа и т. д.).

Пример

Используется датчик с выходным током 4…20 мА, контролирующий давление в диапазоне 0…25 атм, в параметре «нижняя граница измерения» задается значение «0,00», а в параметре «верхняя граница измерения» — значение «25,00» (см. рисунок). Теперь значения на аналоговом входе будут измеряться в атмосферах.

Graphic
Пример задания диапазона измерения

Значения в приборе представлены в абсолютном виде (float32). Сопротивление измеряется по двухпроводной схеме, поэтому во время подключения датчиков сопротивление проводов вносит дополнительную погрешность измерения. Размер дополнительной погрешности зависит от длины и типа проводов подключаемого датчика. Коррекцию дополнительной погрешности следует предусмотреть в пользовательской программе.

Работа универсального входа в дискретном режиме

Универсальный вход работает в режиме компаратора. Минимальный уровень «логического нуля» — 0 В, максимальный уровень «логической единицы» — 30 В (см. рисунок).

Graphic
Работа универсального входа в дискретном режиме

Чтобы избежать неоднозначности определения состояния входа, следует устанавливать параметр «Уровень логической единицы» больше параметра «Уровень логического нуля» не менее, чем на 0,5 В.

Если входное напряжение попадает в диапазон dU, то состояние входа не меняется. Состояние входа изменится:

  • с «0» на «1» только в случае достижения входным напряжением «Уровень логической единицы»;

  • с «1» на «0» только в случае достижения входным напряжением «Уровень логического нуля».

Диагностика ошибок подключенного датчика

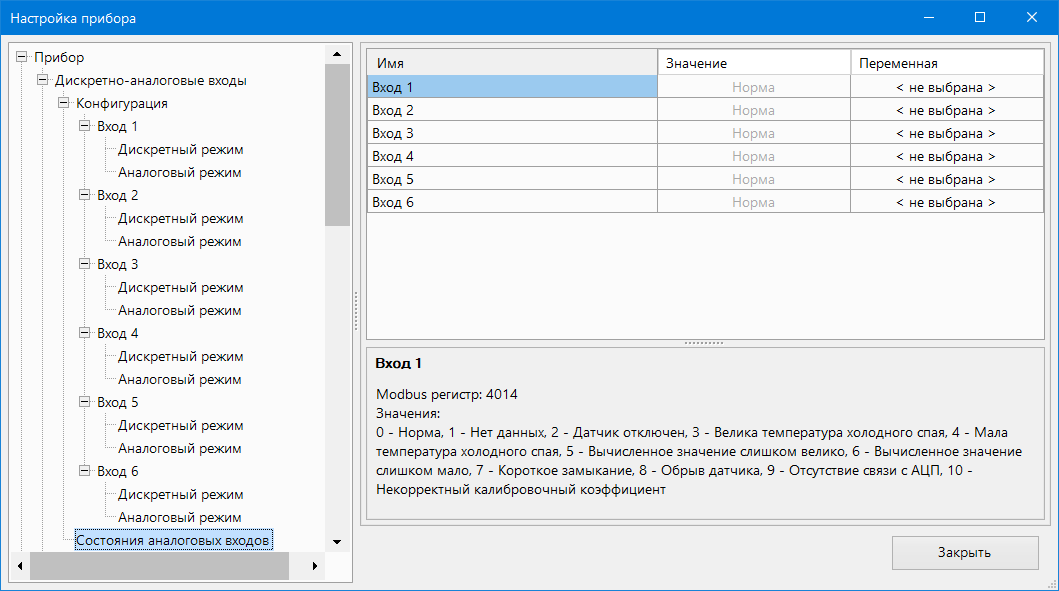

Универсальный вход в аналоговом режиме поддерживает диагностику ошибок подключенного датчика. Коды ошибок представлены в таблице ниже.

Коды ошибок

Код

Расшифровка

5

Вычисленное значение слишком велико

6

Вычисленное значение слишком мало

7

Короткое замыкание

8

Обрыв датчика

Описание ошибок для разных типов сигналов приведено в таблице ниже.

Поддерживаемые коды ошибок для разных типов сигналов
Тип сигналаКод ошибки

5

6

7

8

Резистивный сигнал

Унифицированные сигналы по ГОСТ 26.011-80:

  0...10 В

  4...20 мА



+

+



+





Термометры сопротивления по ГОСТ Р 6651-2009

++++

Термисторы NTC

++++

Термометры сопротивления серии KTY

++++

Настройка дискретных входов

Graphic
Настройка инверсии дискретных входов
Graphic
Настройка фильтра дискретного входа

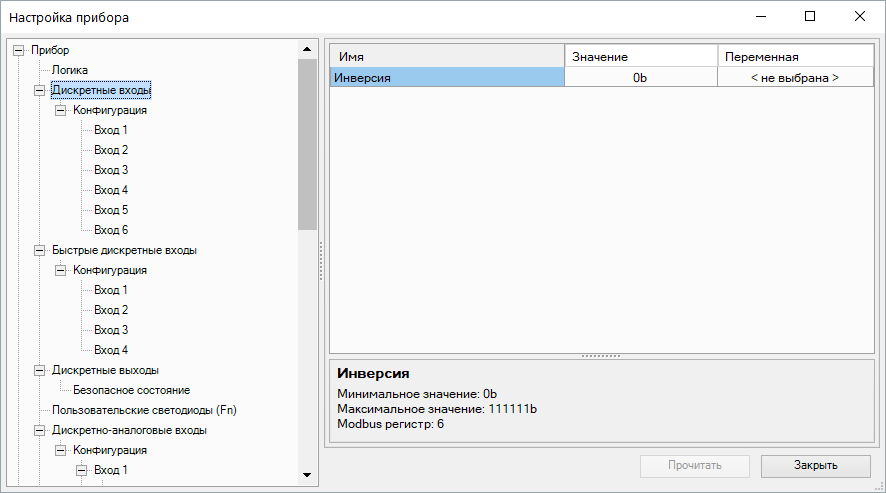

Настройки дискретных входов
НастройкаОписание
Инверсия дискретных входов

Привязка переменной пользовательской к параметру позволяет инвертировать один или несколько дискретных входов

Фильтр андидребезга Задает значение сглаживающего фильтра дребезга контактов. Увеличение значения параметра улучшает помехозащищенность канала, но одновременно увеличивает его инерционность, т. е. реакция прибора на быстрые изменения входной величины замедляется

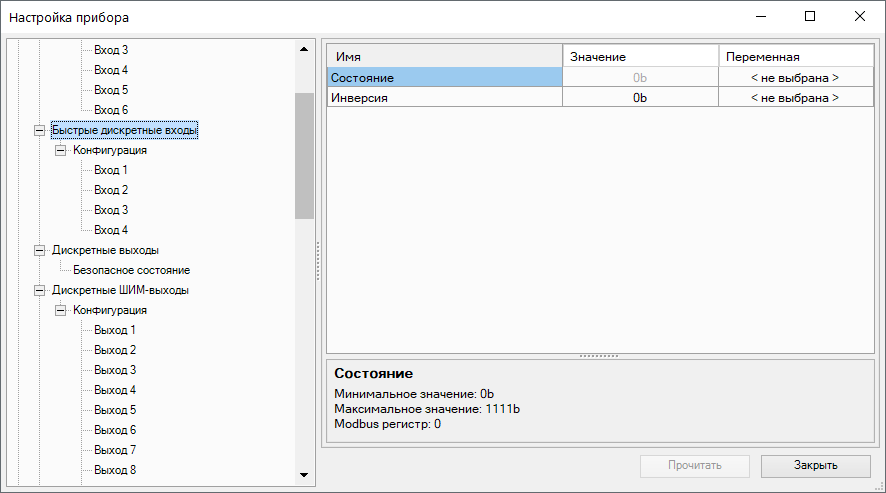

Настройка быстрых дискретных входов

Graphic
Настройки быстрых дискретных входов
Graphic

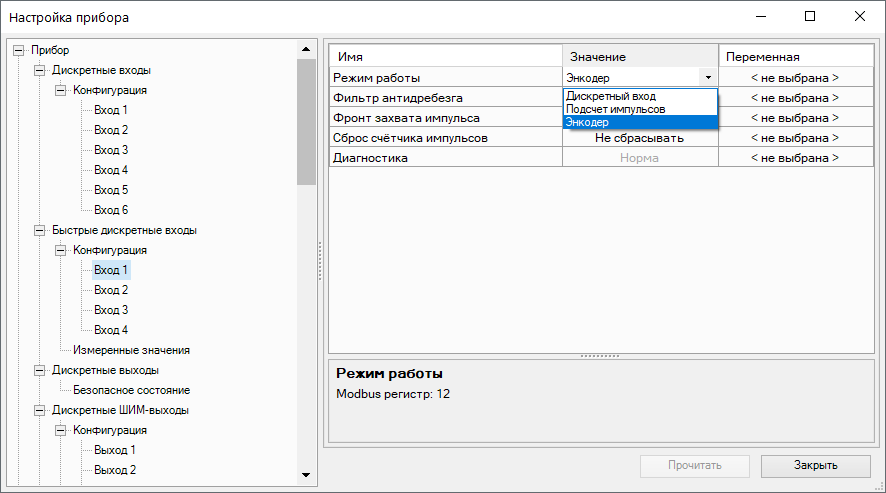

Настройки режима быстрых дискретных входов
Описание настроек быстрых дискретных входов
ПараметрЗначениеОписание
Режим работы

Дискретный вход

Включен режим определения логического уровня на входе

Подсчет импульсов

Включен режим счетчика импульсов, поступающих на вход

Энкодер

Включен режим обработки сигналов энкодера

Возможные значения:

 0 – дискретный вход

 1 – подсчет импульсов

 2 - энкодер

Фильтр антидребезгаНастройка задействуется в режиме “Дискретный вход”
Фронт охвата импульса

Восходящий

Счетчик срабатывает по восходящему фронту

Спадающий

Счетчик срабатывает по нисходящему фронту

Возможные значения:

 0 – восходящий

 1 – спадающий

Сброс значения счетчика импульсов

Сбросить

Обнуление счетчика будет произведено в течение 10 мс

Примечание

Если счетчик переполняется, то соответствующий регистр обнуляется автоматически.

Не сбрасывать

Счетчик не обнуляется

Возможные значения:

 0 – не сбрасывать

 1 – сбросить

Внимание

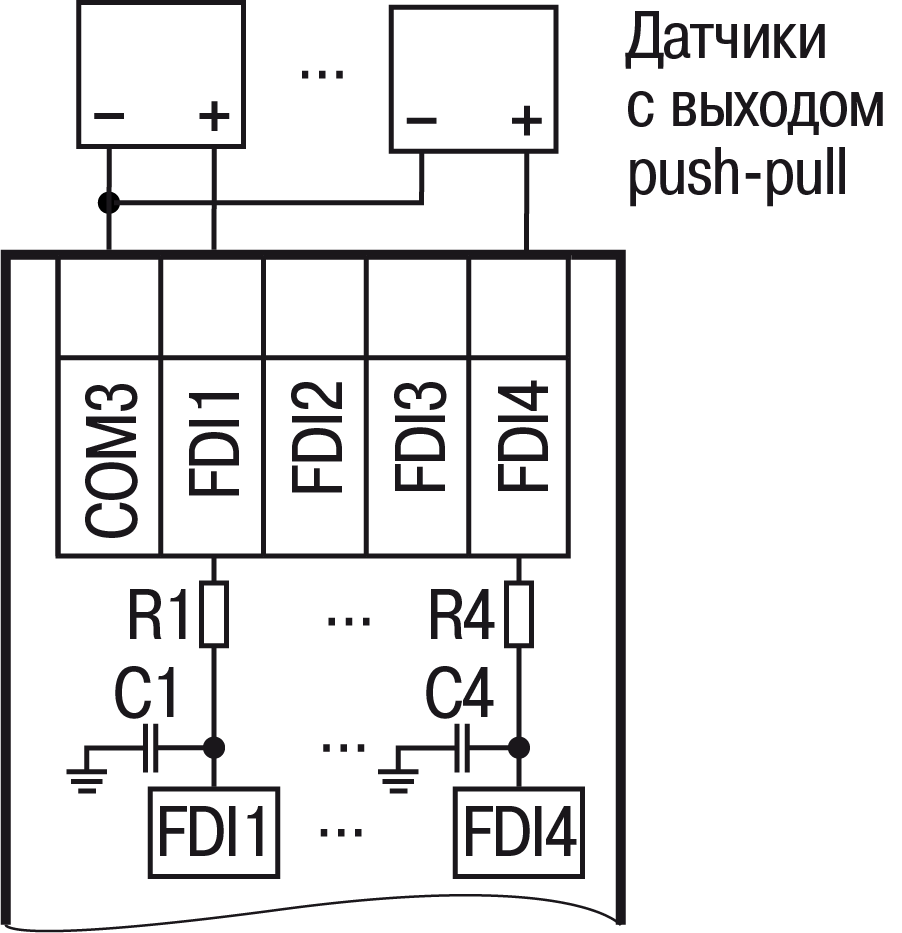

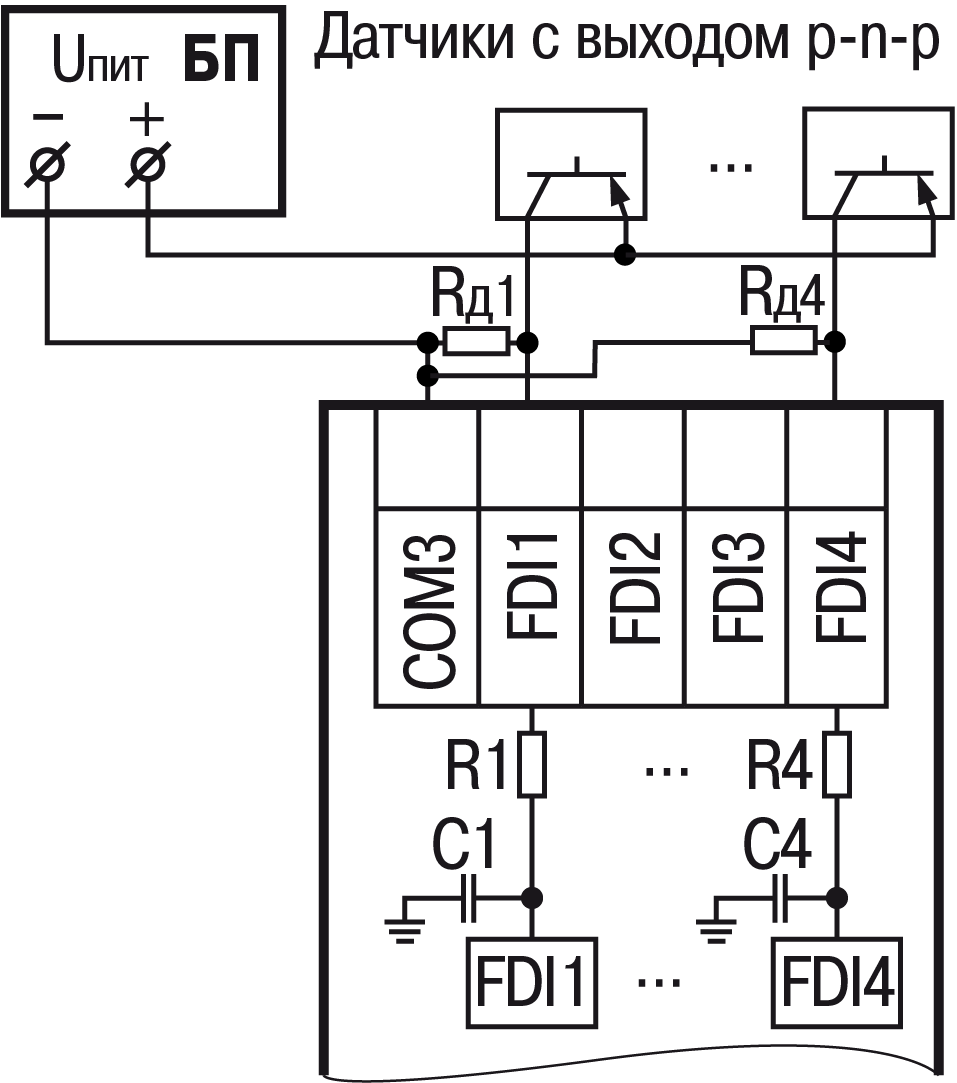

Для работы с сигналами частотой более 40 Гц при скважности 0,5 и менее не следует включать подавление дребезга контактов, так как полезный сигнал будет принят за дребезг и пропущен.
Примечание
Счетчики входов являются энергонезависимыми, их значения сохраняются после перезагрузки прибора.

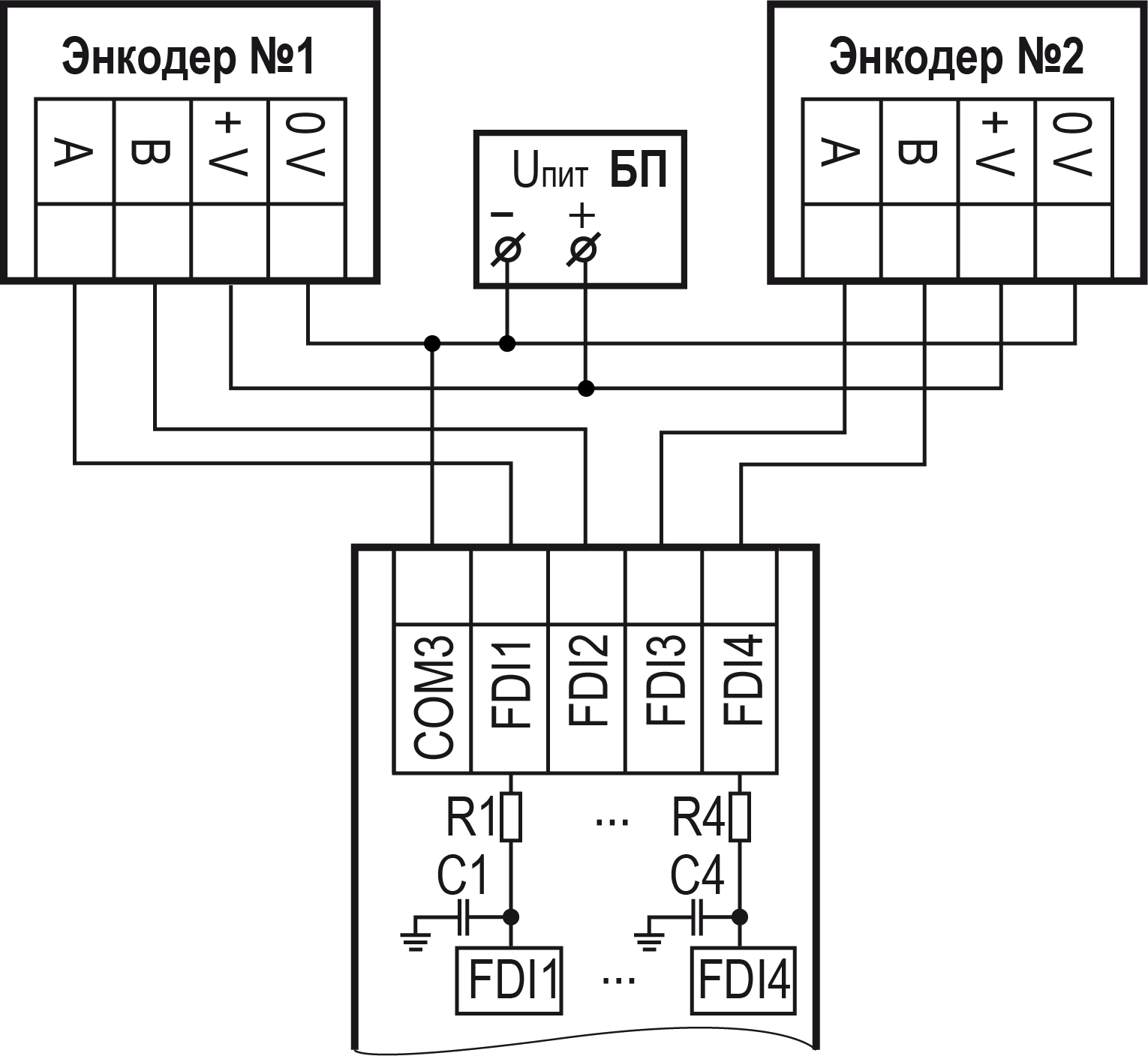

К прибору можно подключать двухканальные энкодеры (без Z канала). Максимальная частота сигналов с энкодера – 100 кГц. Для каждого входа задействован 32-разрядный регистр, в котором находится накопленное количество импульсов с учетом направления вращения после обнуления, зафиксированное энкодером. Если после обнуления направление вращения производится в обратную сторону, то счет начинается с максимального и уменьшается на количество накопленных импульсов.

Настройка выходов

Настройка дискретных выходов

Graphic

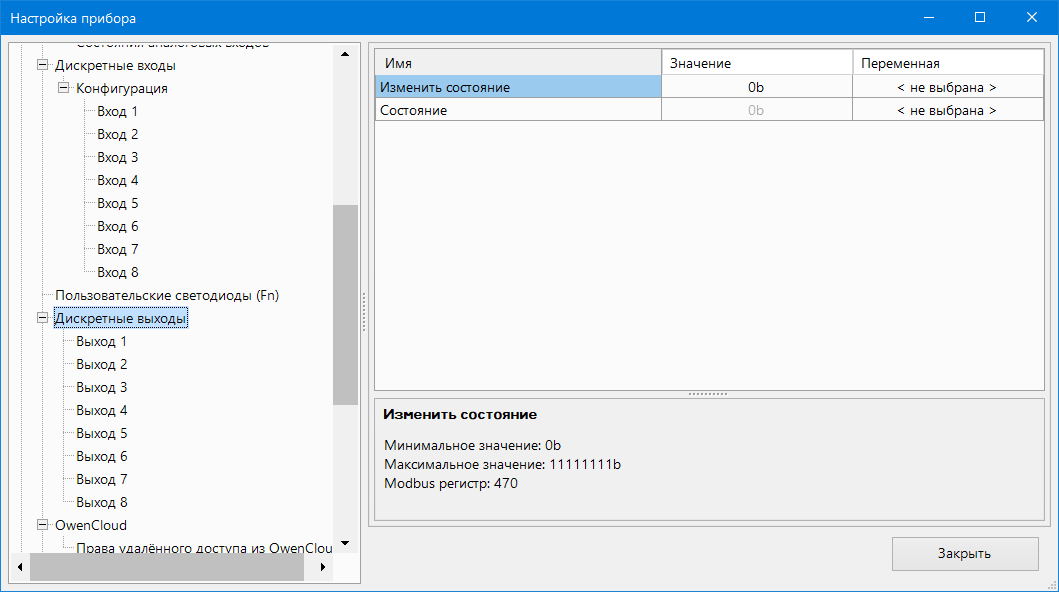

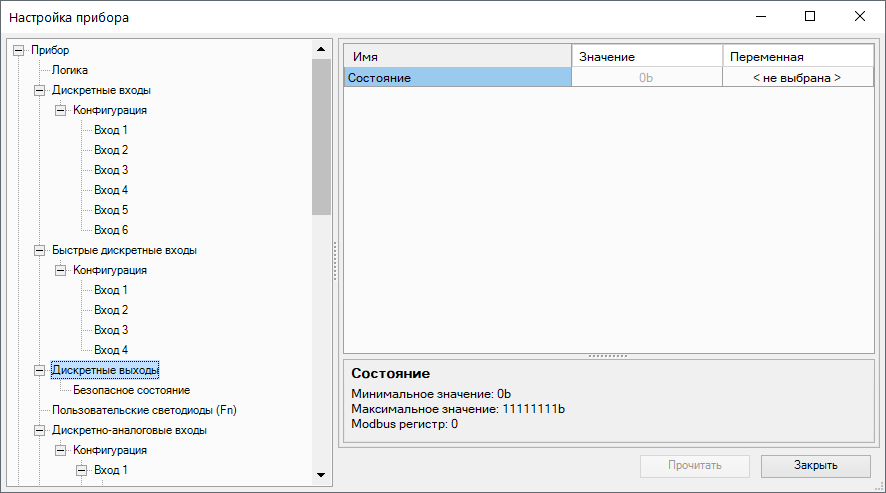

Состояние дискретных выходов

Для каждого дискретного выхода прибора и подключенного модуля расширения возможна установка безопасного состояния.

Graphic

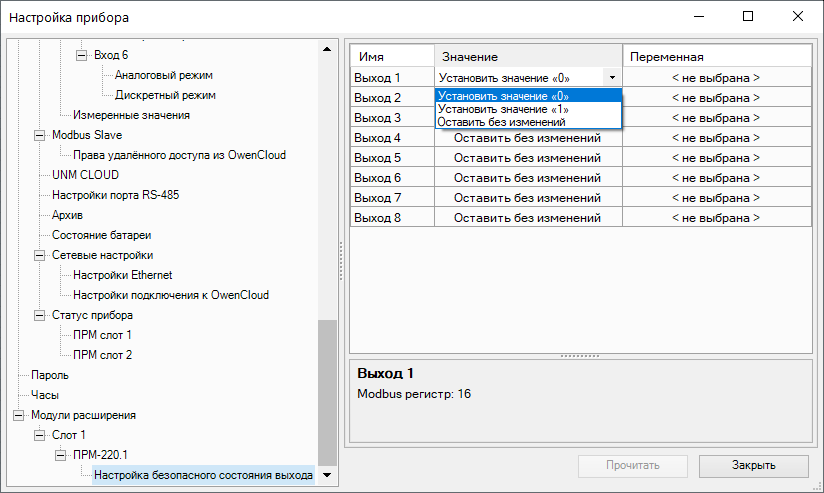

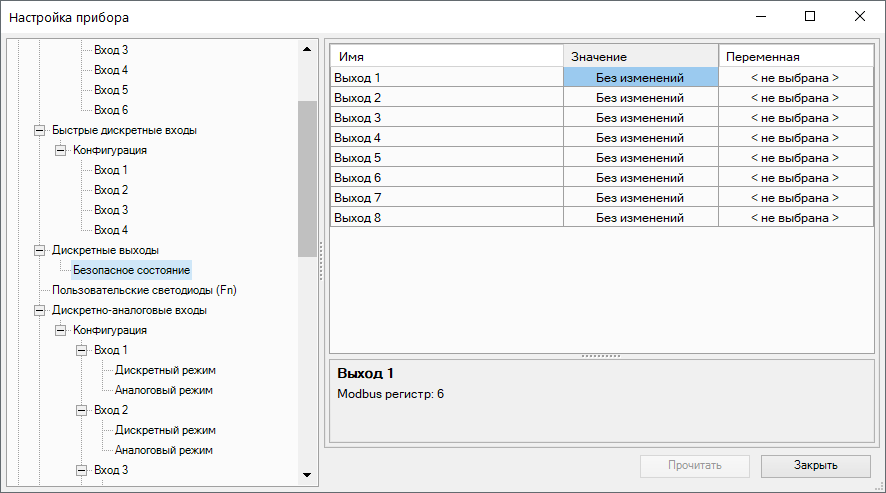

Настройка безопасного состояния дискретных выходов прибора

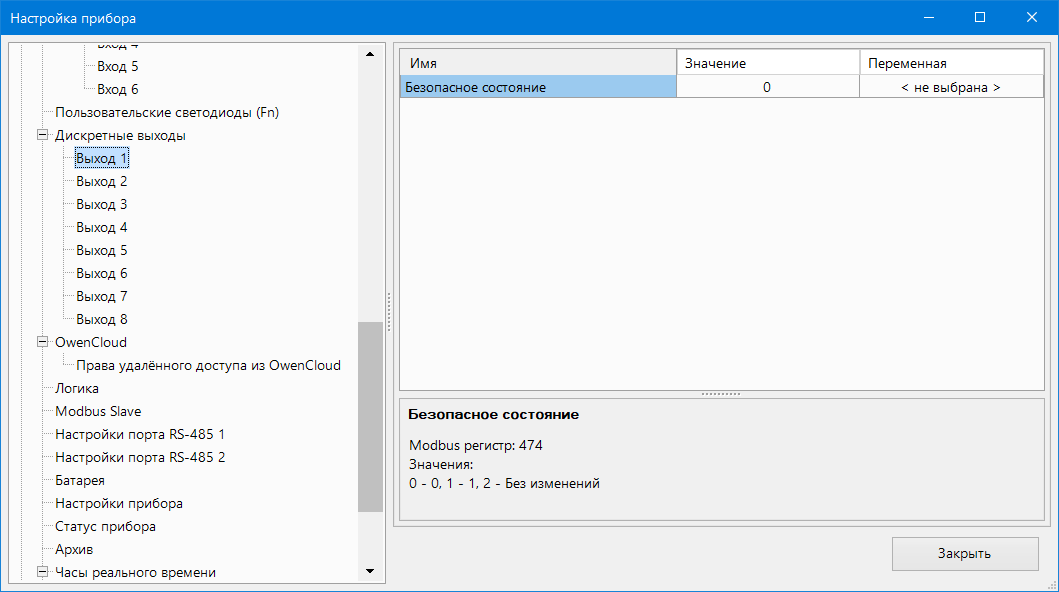

Настройка безопасного состояния дискретных выходов
ПараметрОписание
Настройка безопасного состояния выхода

Выход прибора переходит в безопасное состояние, если в течение времени тайм-аута отсутствуют команды от Мастера сети. Возможные значения:

 0 – 0

 1 – 1

 2 – без изменений

Graphic
Настройка безопасного состояния дискретных выходов ПРМ
Настройка безопасного состояния ВЭ ПРМ
ПараметрОписание
Настройка безопасного состояния выхода

Параметр позволяет переключить состояние выходов модуля в случае потери связи с ним. Возможные значения:

 0 – 0

 1 – 1

 2 – без изменений

Настройка аналоговых выходов типа «АУ»

Graphic
Настройка универсальных аналоговых выходов
Настройка аналоговых выходов типа «АУ»
ПараметрОписание
Вид сигналаОпределяет тип выходного сигнала. Возможные значения:
  • Выкл. — выход не используется;

  • Напряжение 0...10 В;

  • Ток 4...20 мА

Возможные значения:

 0 – выкл.

 1 – 0…10 В

 2 – 4…20 мА

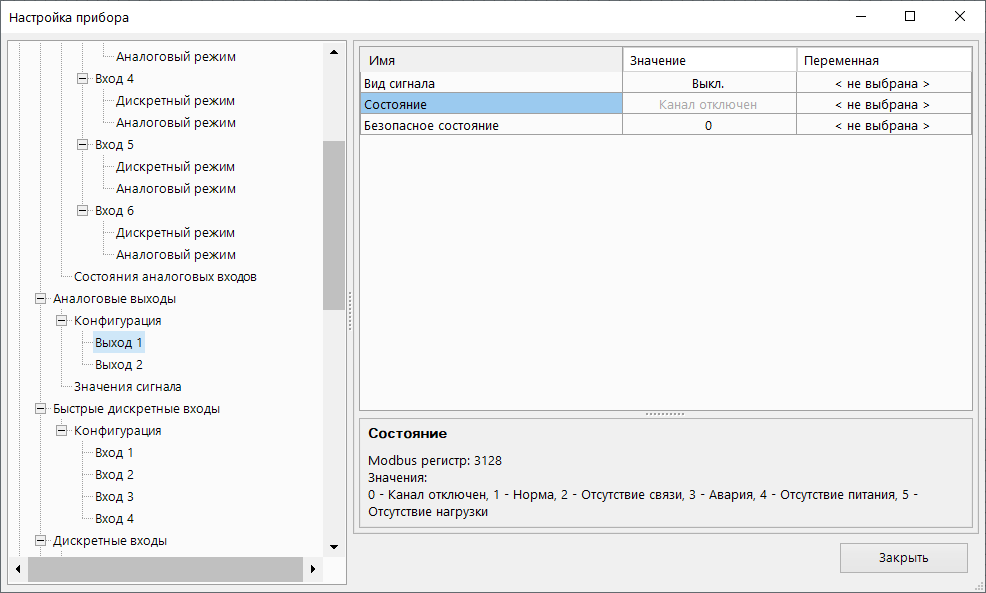

Состояние

Диагностический параметр, доступный только для чтения. Возможные значения:

 0 – канал отключен

 1 – норма

 2 – отсутствие связи

 3 – авария

 4 – отсутствие нагрузки

 5 – короткое замыкание

Безопасное состояниеВыход переходит в безопасное состояние, если в течение времени тайм- аута отсутствуют команды от Мастера сети. На выходе устанавливается значение параметра «Безопасное состояние» в диапазоне от 0 до 1

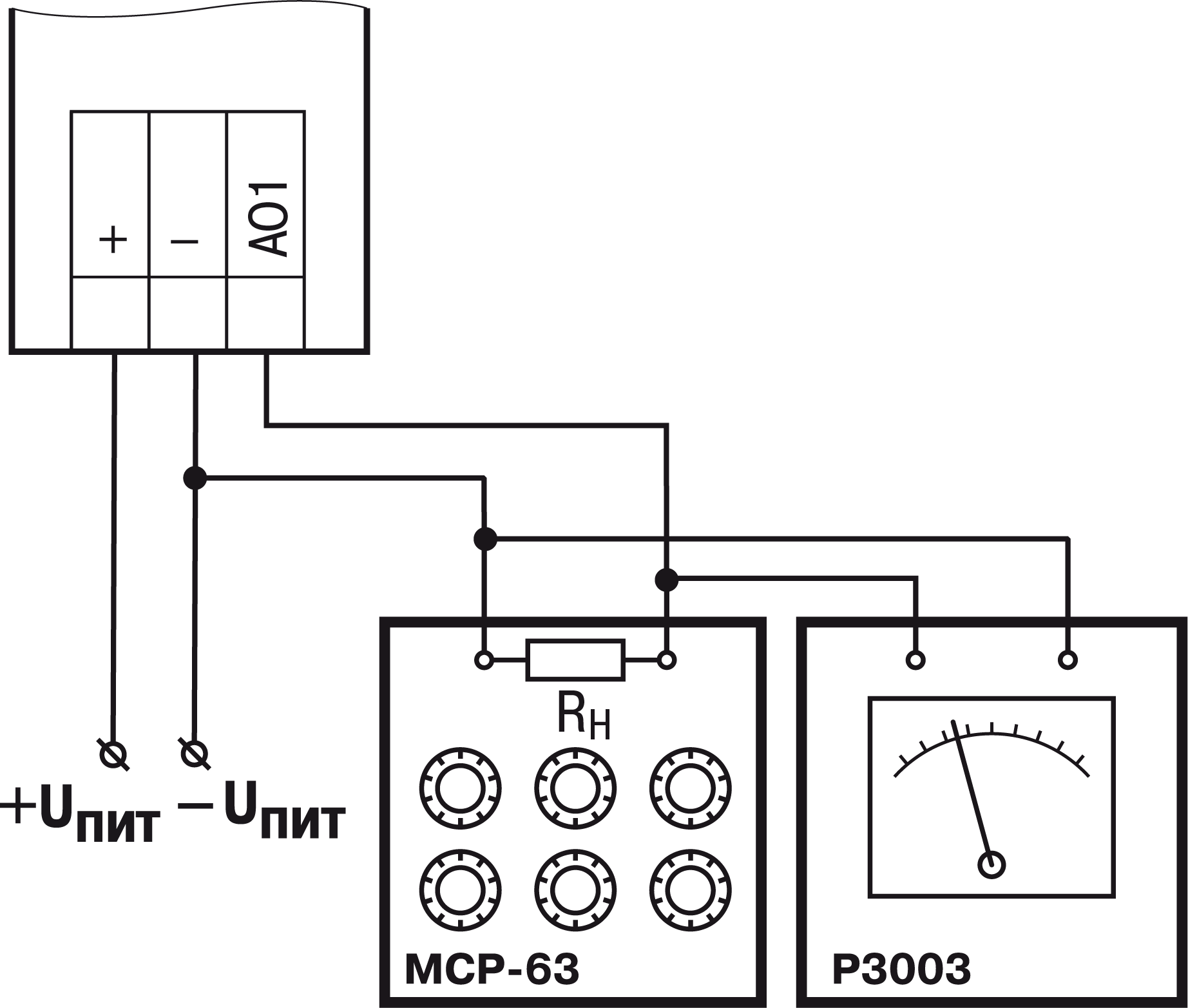

Для управления выходным элементом аналогового типа следует подавать значение в формате «с плавающей запятой» (float32) в диапазоне от 0,0 до 1,0.

Пример

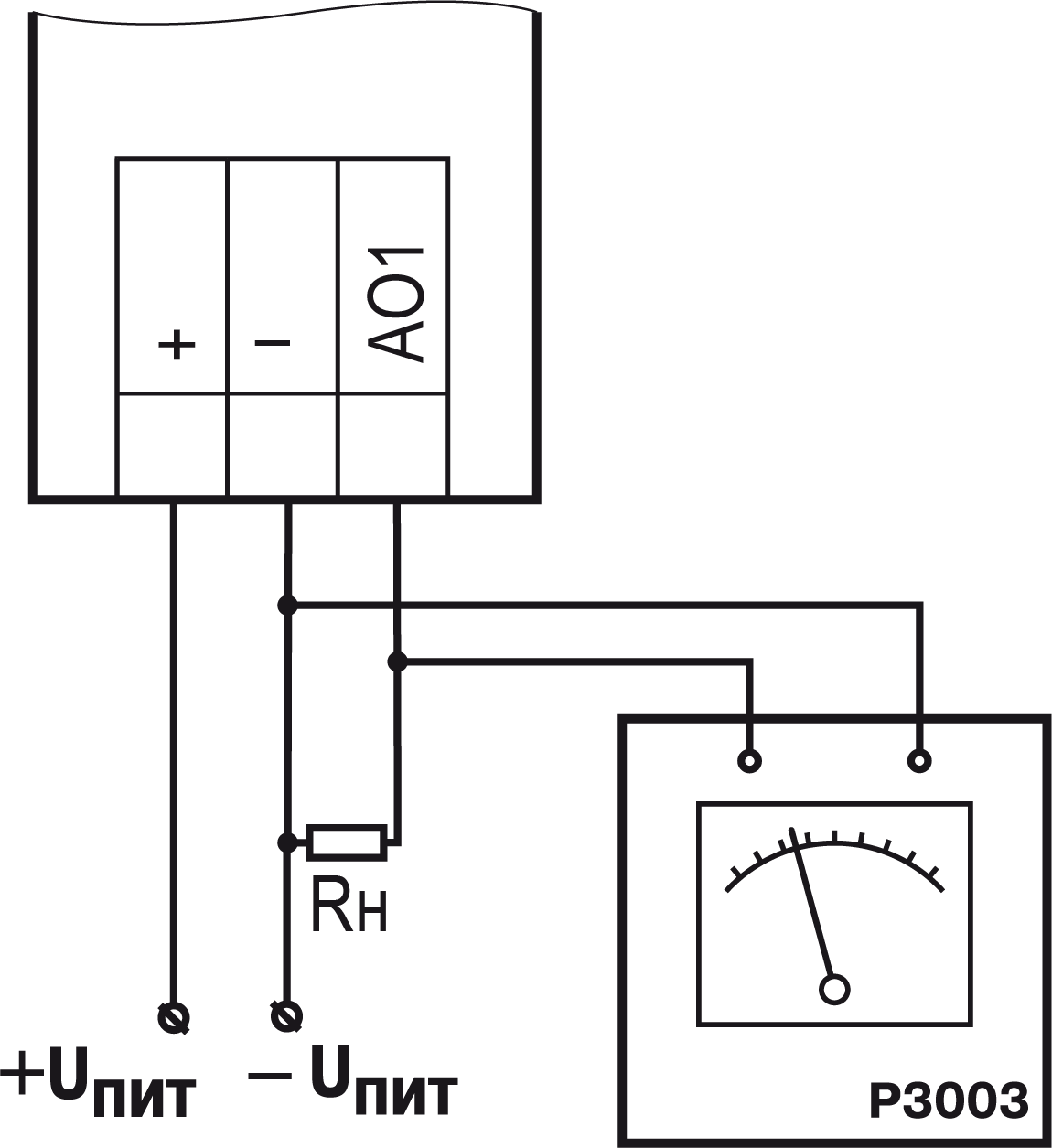

Во время подачи на выход значения «0,5», выходной ток будет равен 12 мА для работы в режиме 4…20 мА.
Пример
Во время подачи на выход значения «0,5», выходное напряжение будет равно 5 В для работы в режиме 0…10 В.

Настройка выходов типа «КТ»

Работа выхода типа «КТ» в дискретном режиме аналогична работе релейных выходов.

В режиме ШИМ выход генерирует последовательность прямоугольных импульсов с задаваемыми в OwenLogic периодом и минимальным импульсом.

Graphic

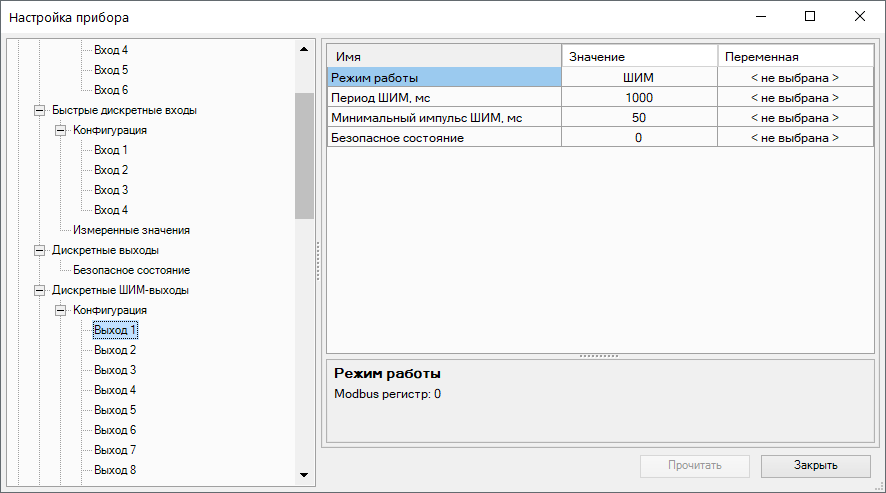

Настройка параметров работы выхода типа «КТ» в режиме ШИМ
Настройка выходов типа «КТ»
ПараметрОписание
Режим работы

Режим работы выхода:

  • Дискретный;

  • ШИМ.

Возможные значения:

 0 – дискретный выход

 1 – ШИМ

Период ШИМПериод следования импульсов
Минимальная продолжительность импульсаЗадает минимальное время между любыми соседними фронтами импульсов (минимальная длительность включенного и выключенного состояний выхода). Следует задавать большим, чем время срабатывания подключенного к нему ИМ
Безопасное состояние

Выход переходит в безопасное состояние, если в течение времени тайм-аута отсутствуют команды от Мастера сети. На выходе устанавливается значение параметра «Безопасное состояние» в диапазоне от 0 до 1

В режиме ШИМ на ВЭ типа «КТ» следует подавать значение в формате «с плавающей запятой» (float32) в диапазоне от 0,0 до 1,0. Если значение поданное на вход:

  • меньше нуля или равное нулю — выход выключен;

  • в диапазоне от нуля до единицы — скважность ШИМ;

  • больше или равно единице — выход включен.

Настройка программируемых светодиодов F1 и F2

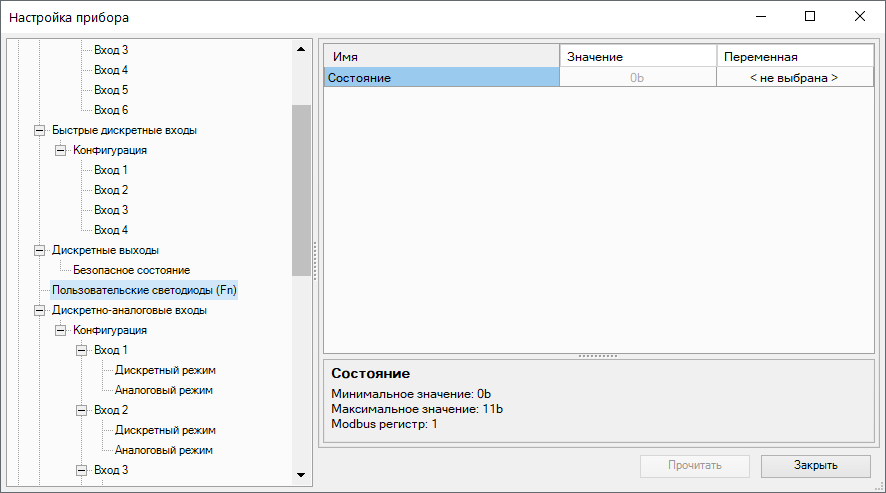

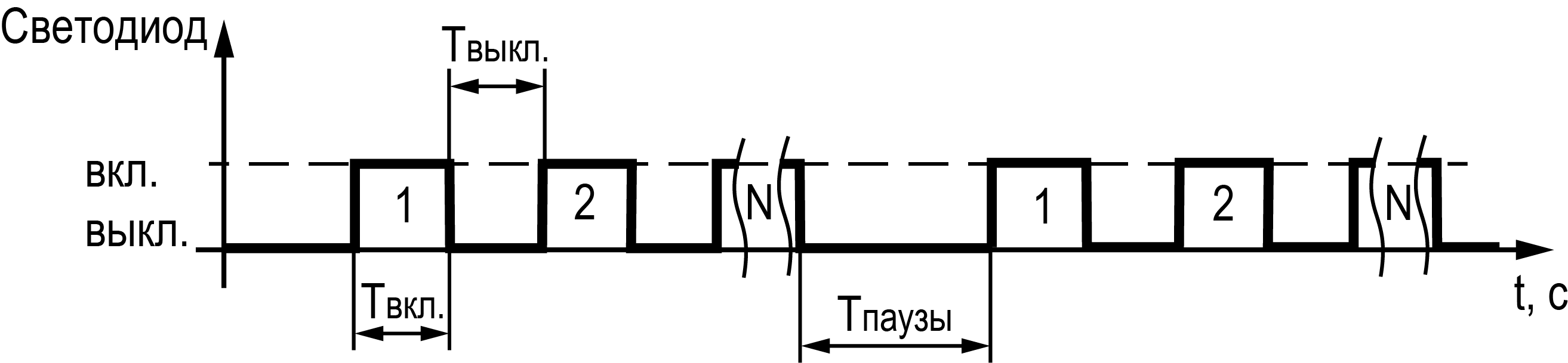

К состоянию пользовательских светодиодов можно привязать переменную и управлять ей из программы.

Graphic
Состояние программируемых светодиодов F1 и F2

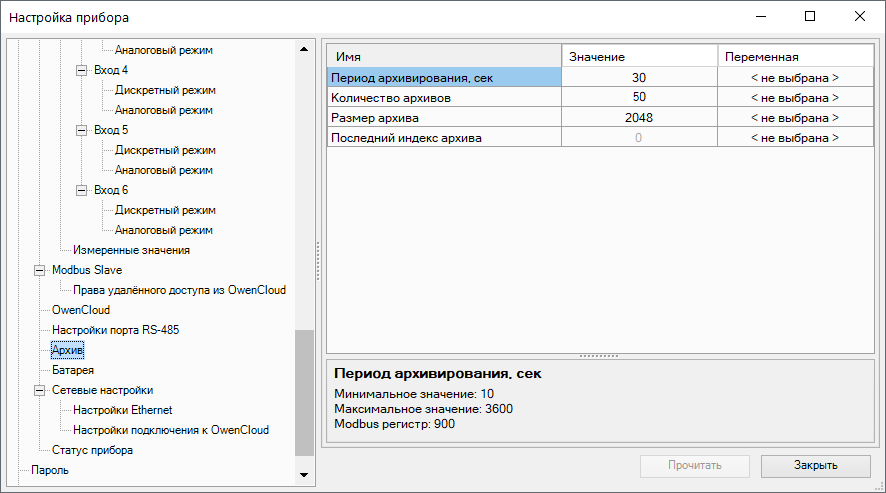

Настройка параметров архива

Graphic
Настройка параметров архива

Настройка параметров архива
ПараметрОписание
Период архивированияВременной отрезок сохранения в архив
Количество архивовКоличество файлов архива
Размер архиваРазмер файла архива

Работа с OwenConfigurator

Подключение к

Для настройки прибора можно использовать OWEN Configurator. Для настройки прибора с помощью OWEN Configurator следует:

  1. Скачать с сайта www.owen.ru архив с OWEN Configurator.

  2. Извлечь из архива файл .ехе.

  3. Запустить .ехе файл и следовать указаниям мастера установки.

Прибор можно подключить к ПК с помощью следующих интерфейсов:

  • USB (разъем micro-USB);
  • Ethernet;
  • RS-485.

Для настройки прибора следует:

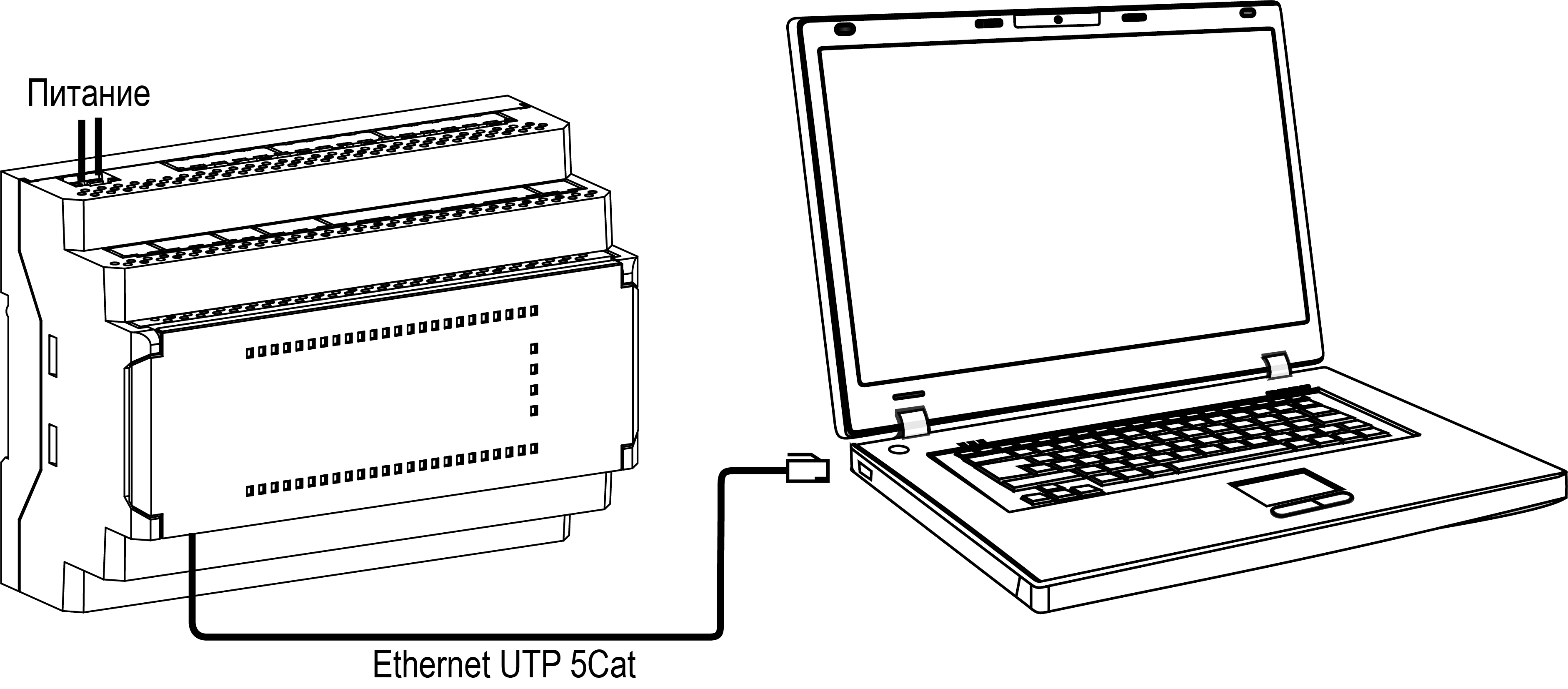

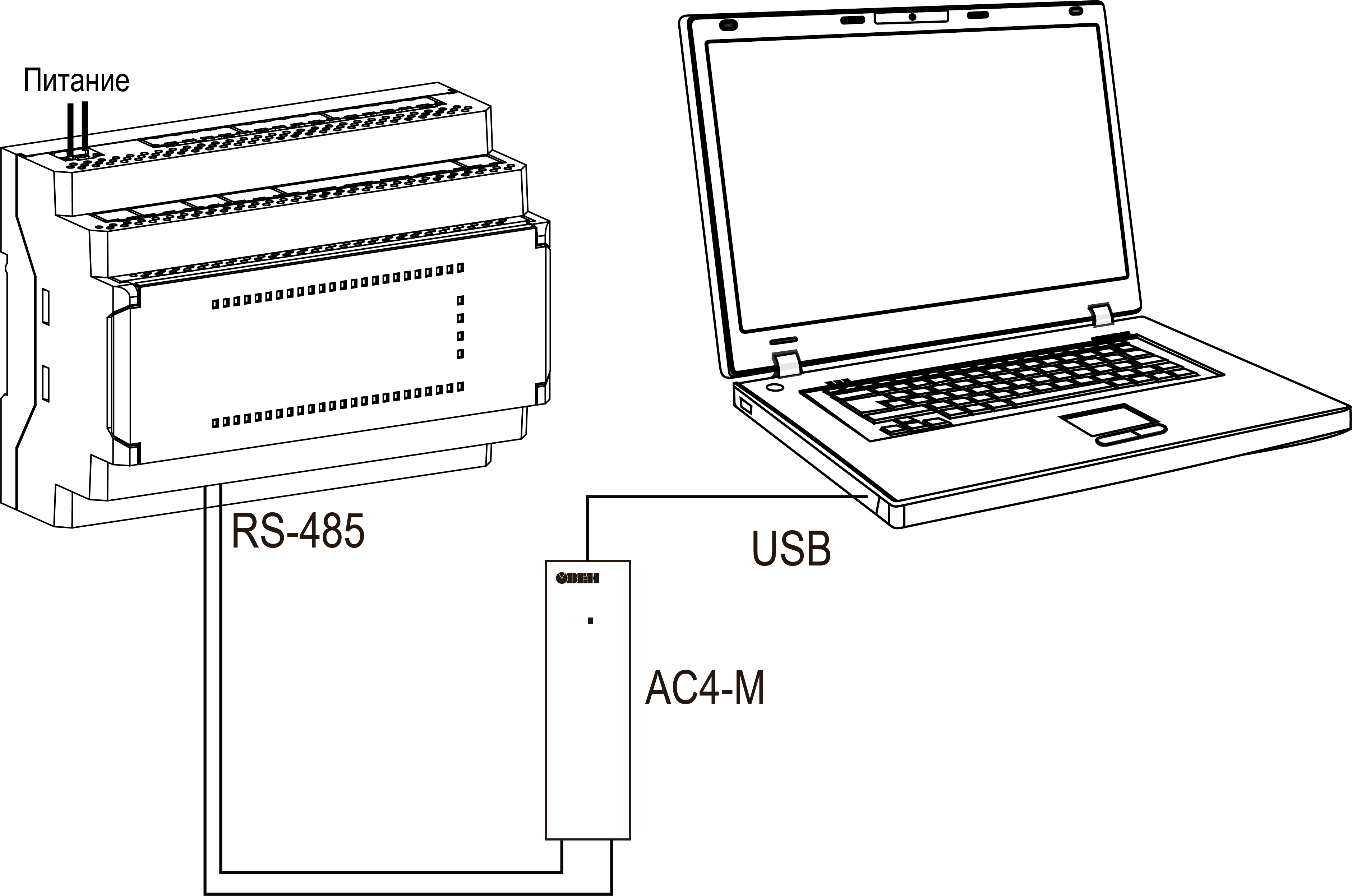

  1. Подключить прибор к ПК с помощью интерфейса USB, Ethernet или RS-485.
    Предупреждение

    В случае подключения прибора к порту USB подача основного питания прибора не требуется.

    Питание прибора осуществляется от порта USB. Входы, выходы и интерфейсы прибора при этом не функционируют.

    В случае подключения по интерфейсам Ethernet и RS-485 следует подать основное питание на прибор.

  2. Открыть OWEN Configurator.
  3. Нажать кнопку «Добавить устройства».

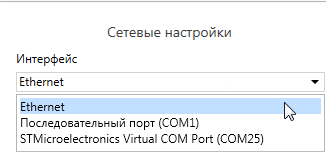

  4. В выпадающем меню «Интерфейс» во вкладке «Сетевые настройки» выбрать:
    • Ethernet (или другую сетевую карту, к которой подключен прибор) — для подключения по Ethernet;
    • STMicroelectronics Virtual COM Port (или иное название СОМ-порта, можно уточнить в Диспетчере устройств Windows) — для подключения по USB или RS-485.
    Graphic
    Меню выбора интерфейса
Дальнейшие шаги для поиска устройства зависят от выбора интерфейса.

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу Ethernet, следует:

  1. Выбрать «Найти одно устройство».
  2. Ввести IP-адрес подключенного устройства.
  3. Нажать вкладку «Найти». В окне отобразится прибор с указанным IP-адресом.

    Предупреждение
    Значение IP-адреса по умолчанию (заводская настройка) — 192.168.1.99.

  4. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то следует ввести корректный пароль. Устройство будет добавлено в проект.

Чтобы найти и добавить в проект прибор, подключенный по USB или RS-485:

  1. В выпадающем меню «Протокол» выбрать протокол Owen Auto Detection Protocol.
    Graphic
    Выбор протокола
  2. В поле «Настройки подключения» задать Авто.

  3. Выбрать «Найти одно устройство».
  4. Ввести адрес подключенного устройства (заводская настройка — 16).
  5. Нажать кнопку «Найти». В окне отобразится прибор с указанным адресом.
  6. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то следует ввести корректный пароль. Устройство будет добавлено в проект.

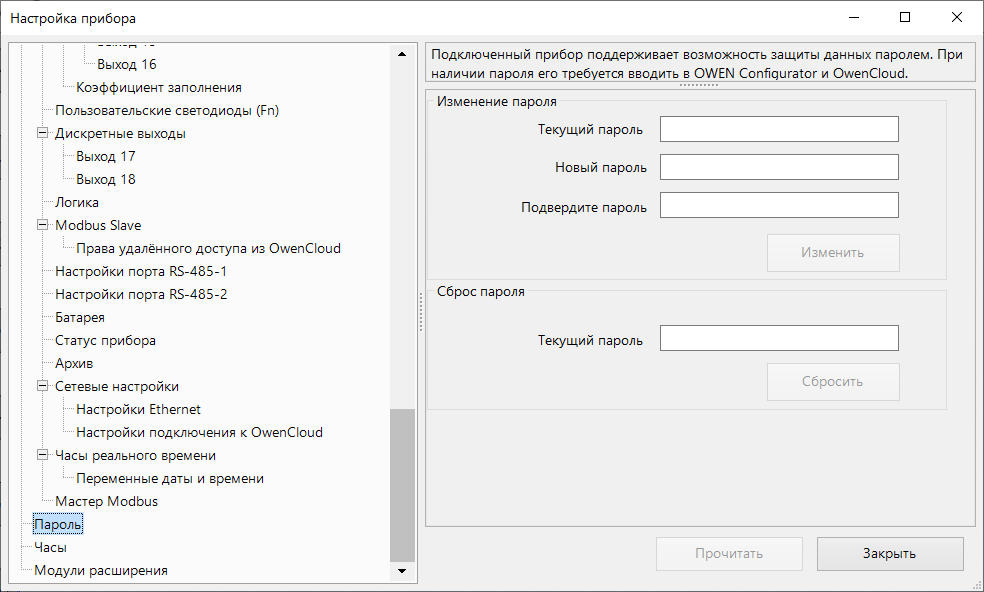

Пароль доступа

Для ограничения доступа к чтению и записи параметров конфигурации и для ограничения доступа в облачный сервис OwenCloud используется пароль.

Graphic
Пароль доступа

Пароль можно установить или изменить с помощью OWEN Configurator или OwenLogic.

В случае утери пароля следует сбросить прибор до заводских настроек (см. раздел).

По умолчанию пароль не задан.

Запись архива

В прибор встроена флеш-память (flash), размеченная под файловую систему с шифрованием файлов. Алгоритм шифрования – Data Encryption Standard. В качестве ключа используется строка superkey. Вектор инициализации генерируется с помощью хеш-функции (см. Приложение Расчет вектора инициализации для шифрования файла архива).

В архиве сохраняются следующие данные:

  • состояние батареи;

  • статус прибора (служебная информация для обращения в сервисный центр и в группу технической поддержки).

В памяти прибора архивы хранятся в виде записей. Записи разделены символами переноса строки (0x0D0A). Каждая запись соответствует одному параметру и состоит из полей, разделенных символом «;» (без кавычек). Формат записи приведен в таблице ниже.

Формат записи в файле архива
ПараметрТипРазмерКомментарий
Метка времениBinary data4 байтаВ секундах начиная с 00:00 01.01.2000 (UTC+0)
РазделительСтрока1 байтСимвол «;» (без кавычек)
Уникальный идентификатор параметра (UID)Строка8 байтВ виде строки из HEX-символов с ведущими нулями
РазделительСтрока1 байтСимвол «;» (без кавычек)
Значение параметраСтрокаЗависит от параметраВ виде строки из HEX-символов с ведущими нулями
РазделительСтрока1 байтСимвол «;» (без кавычек)
Статус параметраBinary data1 байт

1 – значение параметра корректно;

0 – значение параметра некорректно и его дальнейшая обработка не рекомендована

Перенос строкиBinary data2 байта\n\r (0x0D0A)

Запись в архив производится циклически. Период архивации, ограничение на размер одного файла и количество файлов архива задается пользователем в OWEN Configurator или OwenLogic. Если архив полностью заполнен, то данные перезаписываются, начиная с самых старых данных самого старого файла.

Архив можно считать с помощью:

  • OWEN Configurator;

  • облачного сервиса OwenCloud;

  • пользовательского ПО (с помощью 20 функции Modbus).

С помощью OWEN Configurator архив можно сохранить в формате CSV, кодировка Win-1251.

В случае подключения к OwenCloud архив считывается автоматически в случае потери и дальнейшего восстановления связи.

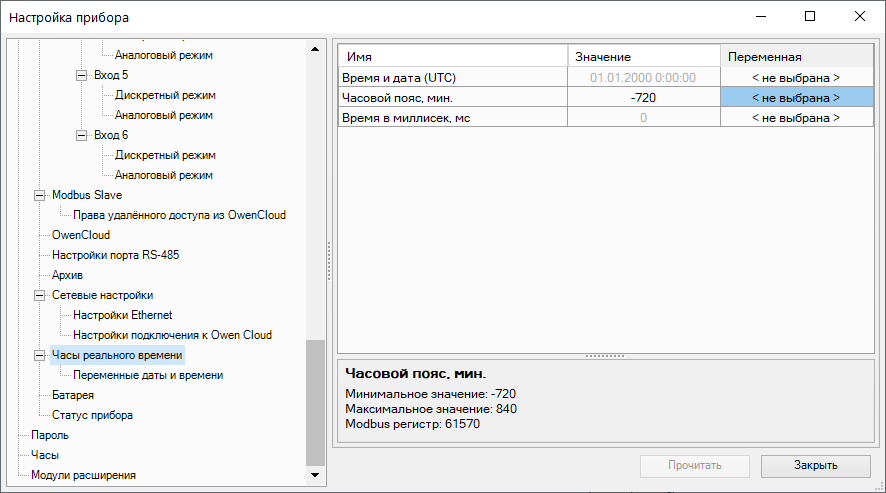

Прибор фиксирует время в архивных файлах по встроенным часам реального времени. Также можно задать часовой пояс, который будет считываться внешним ПО (например, OwenCloud). Архив записывается во флэш-память (flash) с определенной частотой, рассчитанной таким образом, чтобы ресурса флеш-памяти (flash) прибора хватило на срок не менее 10 лет работы.

Архив считывается с помощью 20 функции Modbus (0x14). Данная функция возвращает содержание регистров файла расширенной памяти. Функция поддерживает возможность считывать несколько групп, которые могут быть разделены, однако посылка внутри каждой группы должна быть непрерывной.

Запрос специфицирует группу или группы для чтения. Каждая группа определяется в поле «суб-запроса», которое содержит 7 байт:

  • тип ссылки – 1 байт (должен быть специфицирован как 6);

  • номер файла расширенной памяти – 2 байта;

  • начальный адрес регистра внутри файла – 2 байта;

  • количество регистров для чтения – 2 байта.

Количество регистров для чтения, вместе с другими полями в ответе, не должно превышать допустимую длину Modbus-сообщения – 256 байт.

Каждый файл содержит 10000 регистров, адресуемых как 0х0000–0х270F.

Внимание
В случае выключения питания прибора последняя запись в файле архива может не сохраниться.

Настройка сетевых интерфейсов

Общие сведения

В приборе, в зависимости от модификации, устанавливается до двух интерфейсов RS-485 для организации работы по стандартному протоколу Modbus. Вне зависимости от модификации в приборе всегда есть один интерфейс Ethernet.

Сетевые настройки прибора можно задать с помощью OWEN Configurator или в OwenLogic.

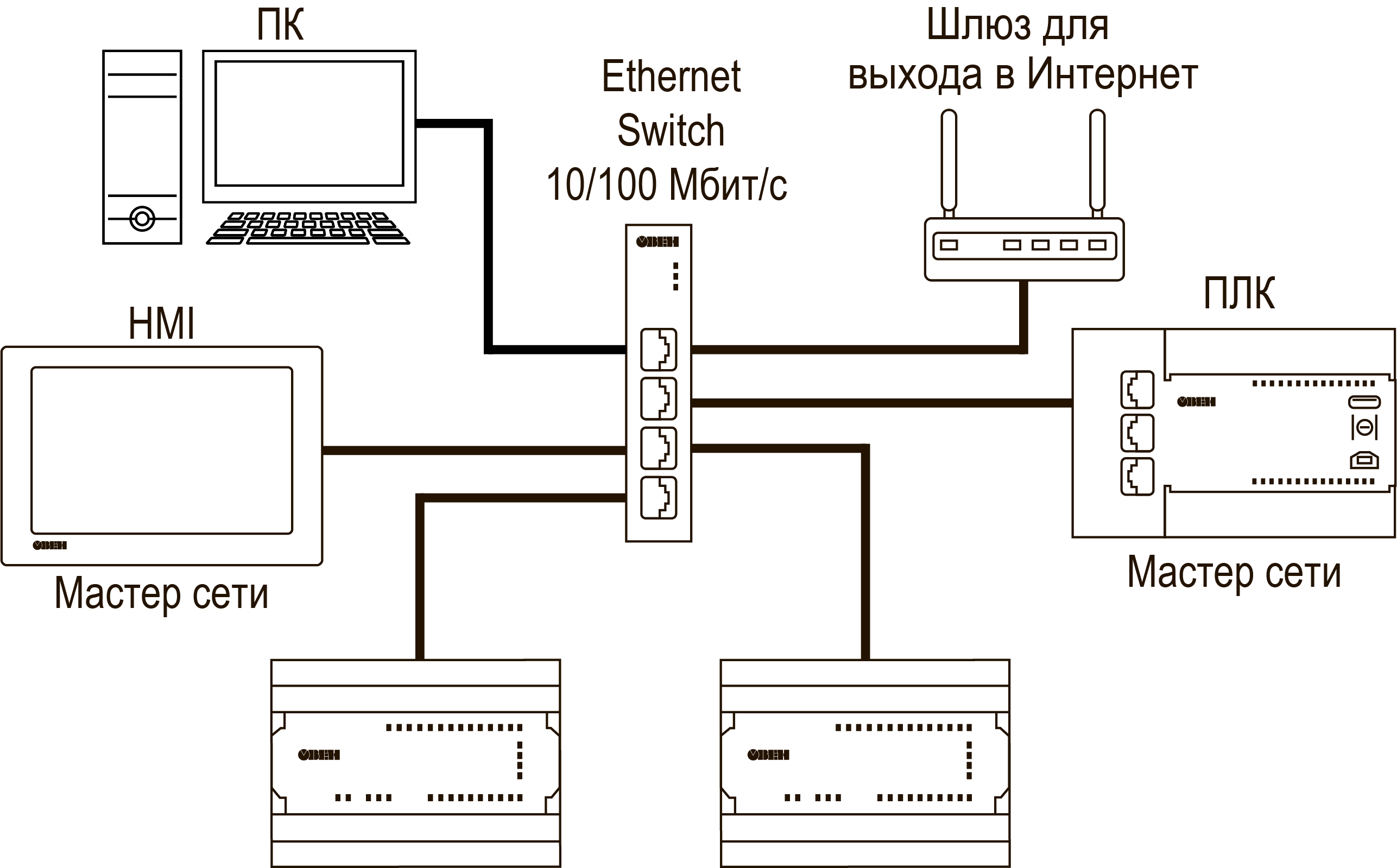

По интерфейсу Ethernet прибор работает по протоколу Modbus TCP (см. раздел).

Примечание
По Modbus TCP прибор можно опрашивать в четыре потока.
Примечание
OwenCloud опрашивает прибор в отдельном потоке и не мешает обмену по Modbus TCP.

Работа по интерфейсу RS-485 описана в разделе.

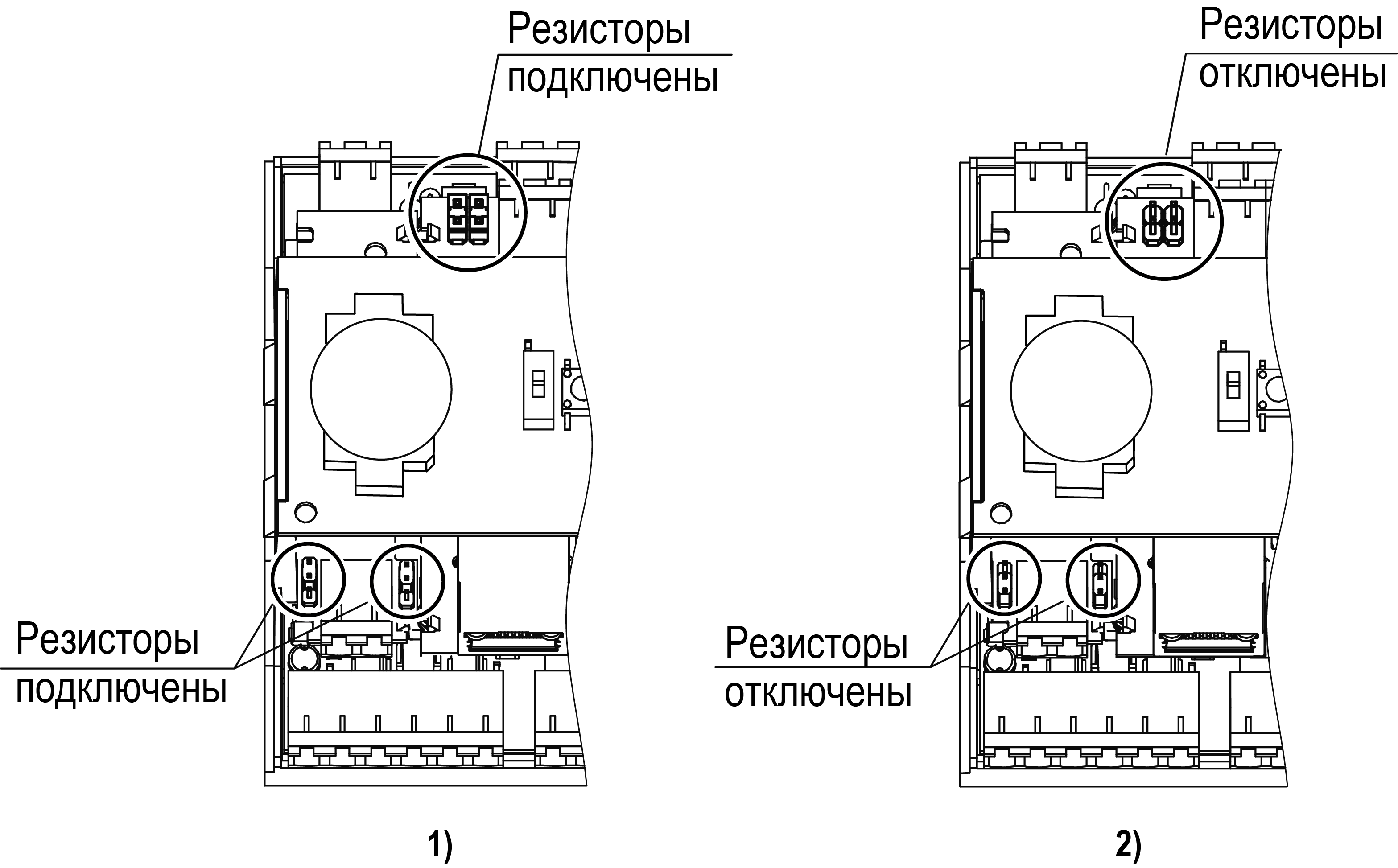

У прибора есть возможность подключить подтягивающие резисторы линий А и В (см. раздел).

Подтягивающие резисторы устанавливаются для задания определенного состояния линий связи, когда в сети RS-485 нет передачи. Резисторы устанавливаются в одном месте сети RS-485, как правило, возле Мастера. Если прибор настроен на работу в режиме Master, то рекомендуется подключить подтягивающие резисторы, если в режиме Slave – отключить.

Параметры сетевых интерфейсов

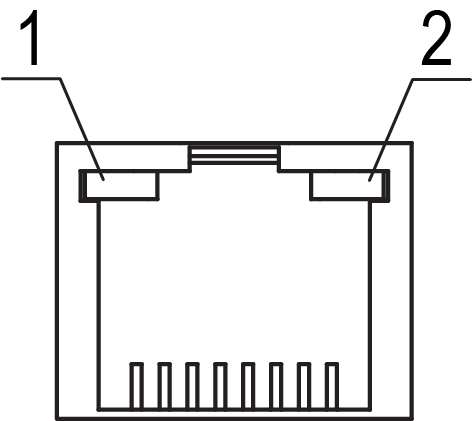

Ethernet

Параметры интерфейса Ethernet настраиваются с помощью OWEN Configurator или OwenLogic.

Предупреждение
Для применения новых сетевых настроек следует перезагрузить прибор. Если прибор подключен по USB, его также следует отключить от порта.
Graphic

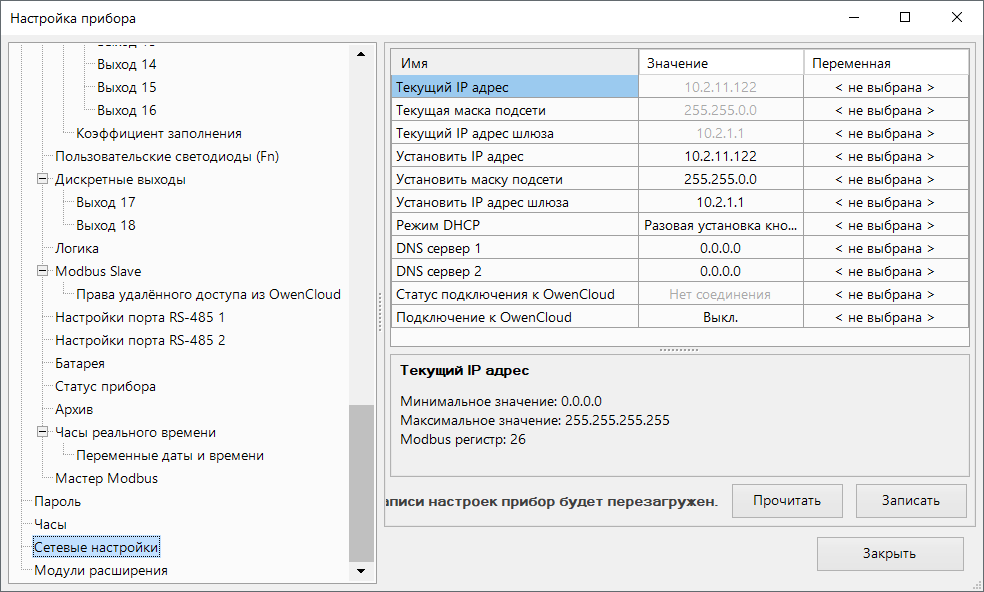

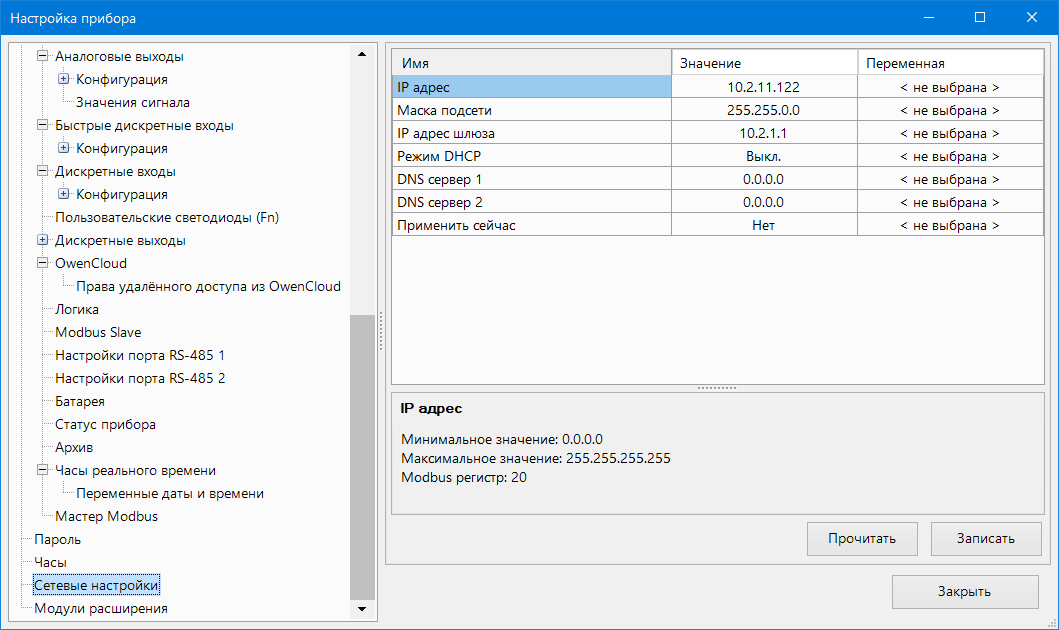

Настройки параметров Ethernet

IP-адрес может быть:

  • статический;

  • динамический.

Статический IP-адрес устанавливается с помощью OWEN Configurator, OwenLogic или сервисной кнопки.

Для обмена по сети Ethernet должны быть заданы параметры, приведенные в таблице ниже.

Параметры Ethernet
ПараметрОписание
MAC-адресУстанавливается на заводе-изготовителе и является неизменным
IP-адресМожет быть статическим или динамическим. Заводская настройка – 192.168.1.99
Маска IP-адресаЗадает видимую прибором подсеть IP-адресов других устройств. Заводская настройка – 255.255.0.0
IP-адрес шлюзаЗадает адрес шлюза для выхода в Интернет. Заводская настройка – 192.168.1.80

DNS сервер 1

Используется для получения IP-адреса по имени хоста – 8.8.8.8

DNS сервер 2

Установить IP-адресИспользуются для задания новых значений
Установить маску подсети
Установить IP-адрес шлюза
Режим DHCP

Настройка режима работы DHCP. Возможные значения:

  0 – выкл.

  1 – вкл.

  2 – разовая установка кнопкой

Для установки статического IP-адреса с помощью OWEN Configurator или OwenLogic следует:

  1. Зайти во вкладку «Сетевые настройки».

  2. Установить значение в полях «Установить IP адрес», «Установить маску подсети» и «Установить IP адрес шлюза».

Режим DHCP должен быть настроен как «Выкл».

Для установки статического IP-адреса c помощью сервисной кнопки следует:

  1. Подключить прибор к сети Ethernet.

  2. Запустить OWEN Configurator на ПК, подключенному к той же сети Ethernet.

  3. Выбрать вкладку «Назначение IP-адресов».

  4. Нажать сервисную кнопку, контролируя результат в окне программы. В окне OWEN Configurator будет отображаться информация о присвоенном статическом IP-адресе и других параметров сети.

Для назначения статического IP-адреса с помощью кнопки режим DHCP должен быть настроен как «Разовая установка кнопкой».

RS-485

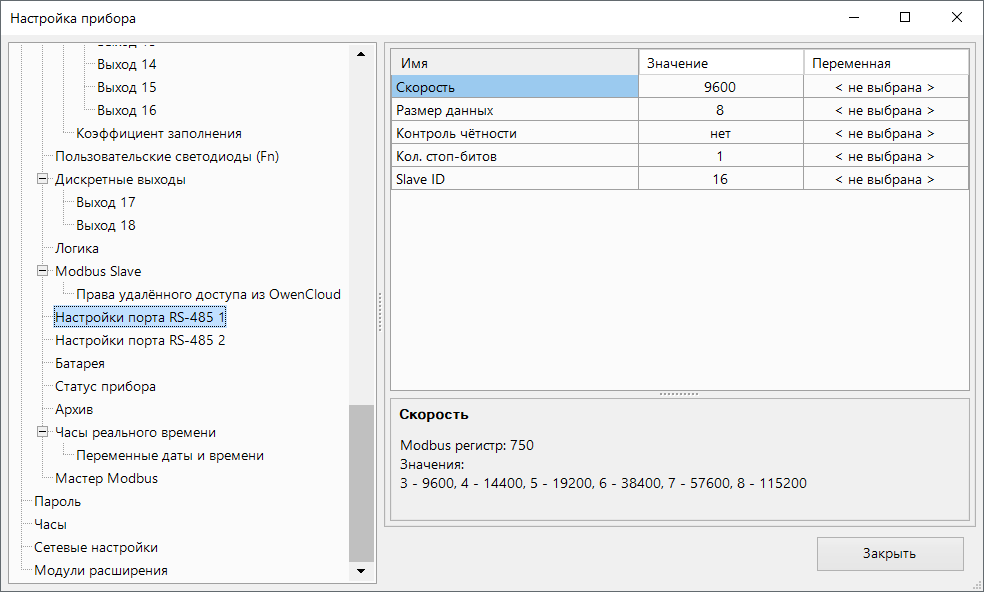

Параметры интерфейса RS-485 настраиваются с помощью OWEN Configurator или OwenLogic.

Graphic
Настройки параметров RS-485
Параметры RS-485
ПараметрОписание
Скорость СОМ-порта

Скорость работы СОМ-порта. Возможные значения:

 3 – 9600 бит/с

 4 – 14400 бит/с

 5 – 19200 бит/с

 6 – 38400 бит/с

 7 – 57600 бит/с

 8 – 115200 бит/с

Размер данных

Размер данных в посылке. Возможные значения:

 0 – 8 бит

 1 – 7 бит

Кол. стоп-битов

Количество стоп-бит. Возможные значения:

 0 – нет

 1 – нечет

 2 – чет

Контроль четности

Возможные значения:

 0 – 1 стоп

 1 – 2 стопа

Slave ID

Адрес прибора в сети RS-485. По умолчанию — 16

Modbus RTU/Modbus ASCII

Прибор работает по интерфейсу RS-485 по одному из режимов обмена данными: Modbus-RTU (Master/Slave) или Modbus-ASCII (Master/Slave). Прибор автоматически распознает режим обмена Modbus-RTU или Modbus-ASCII.

Параметры работы можно настроить в OwenLogic (см. раздел).

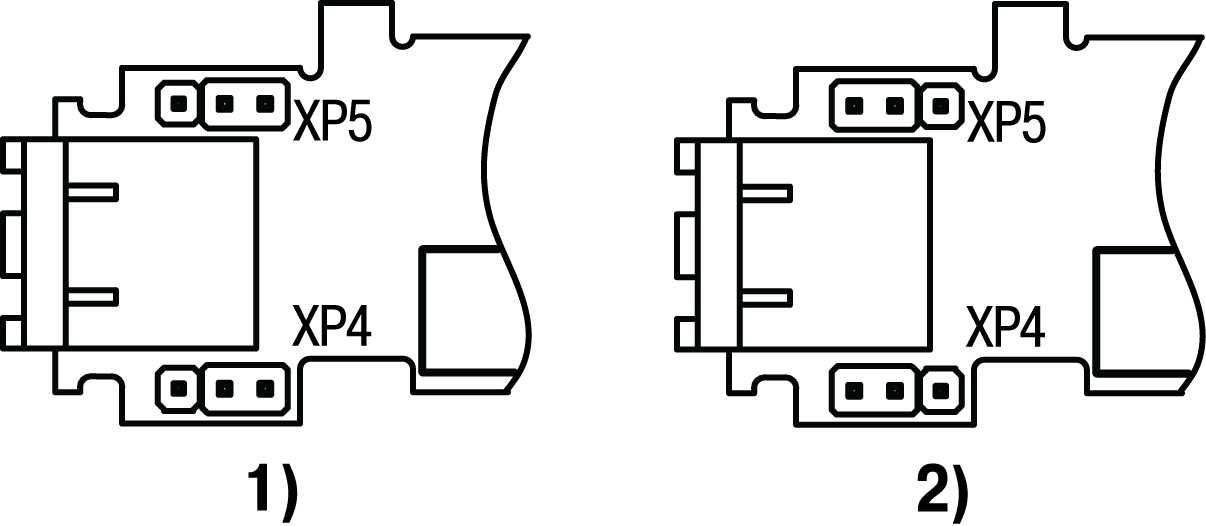

С помощью установки перемычек на плате ПР-ИП485 можно подключить или отключить подтягивающие резисторы линий связи А и В. Подтягивающие резисторы устанавливаются для задания определенного состояния линий связи, когда в сети RS-485 нет передачи. Резисторы устанавливаются в одном месте сети RS-485, как правило, возле Мастера сети.

Modbus TCP

По протоколу Modbus TCP прибор работает только через Ethernet порт. Работа по протоколу Modbus TCP настраивается в OwenLogic (см. раздел).

Примечание

Следует отключать режим DHCP в настройках Ethernet в случаях:

  • в локальной сети нет DHCP сервера;

  • прибор соединен с компьютером в сеть «точка-точка».

Режимы Master и Slave

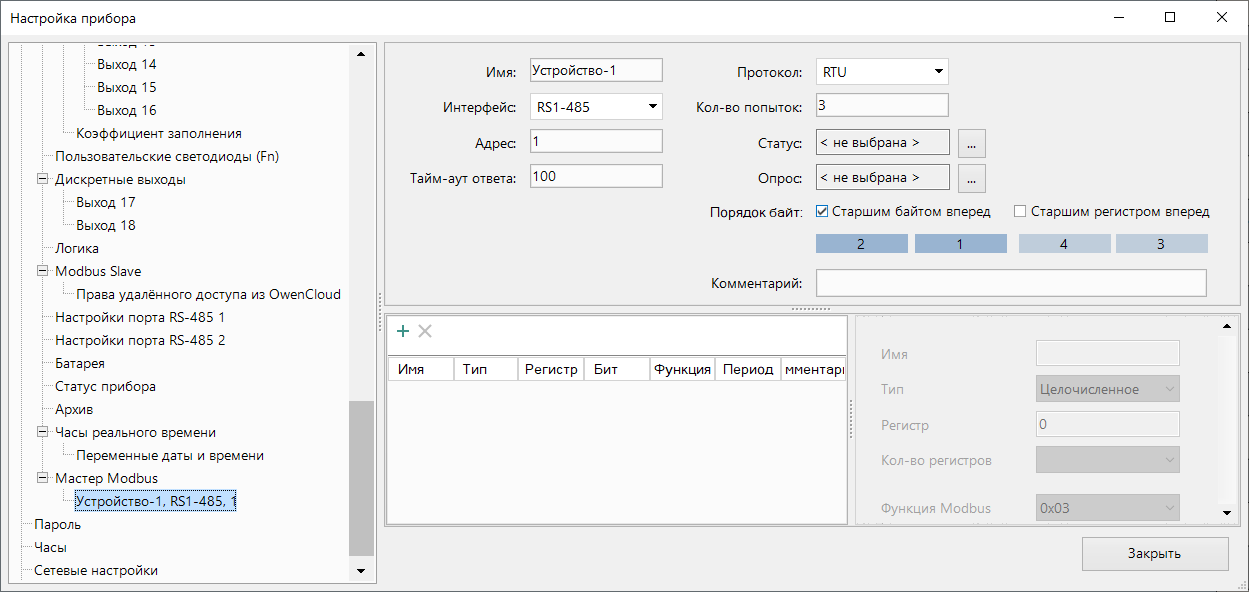

Режим Master

На линии связи допускается наличие только одного устройства в режиме Master. В режиме Master прибор поддерживает следующие возможности:

  • чтение по таймеру;

  • чтение/запись по событию;

  • запись по изменению (используется по умолчанию).

Прибор поддерживает управление до 32 устройствами и 64 переменными. Допускается использование одинаковых адресов и имен переменных для каждого устройства.

Для опроса следует добавить и настроить устройства (см. рисунок ниже).

Graphic
Настройки Modbus Master

ПараметрОписание

Имя

Имя устройства для отображения в дереве настроек

ИнтерфейсУказывается интерфейс опроса RS-485 или Ethernet
Адрес

Сетевой адрес устройства

Таймаут ответа

Время, по истечении которого попытка опроса считается неудачной

ПротоколПротокол опроса прибора

Кол-во попыток

Неудачных попыток опроса, при достижении которого изменяется Статус устройства.

Старшим регистром вперед

Определяет очередность посылки регистров во время работы с двухрегистровыми переменными

Старшим байтом вперед

Определяет очередность следования байтов в посылке

Более подробное описание приведено в Руководстве пользователя OwenLogic.

Режим Slave

Прибор в режиме Slave поддерживает следующие функции:

  • чтение значений из нескольких регистров флагов, хранения и ввода;
  • чтение значений из одиночных регистров флагов, хранения и ввода;
  • запись значений в несколько регистров хранения и флагов;
  • запись значений в одиночные регистры хранения и флагов.

Прибор переводится в режим Slave с помощью OwenLogic. Карты регистров для опроса приведены в Приложении Карты регистров.

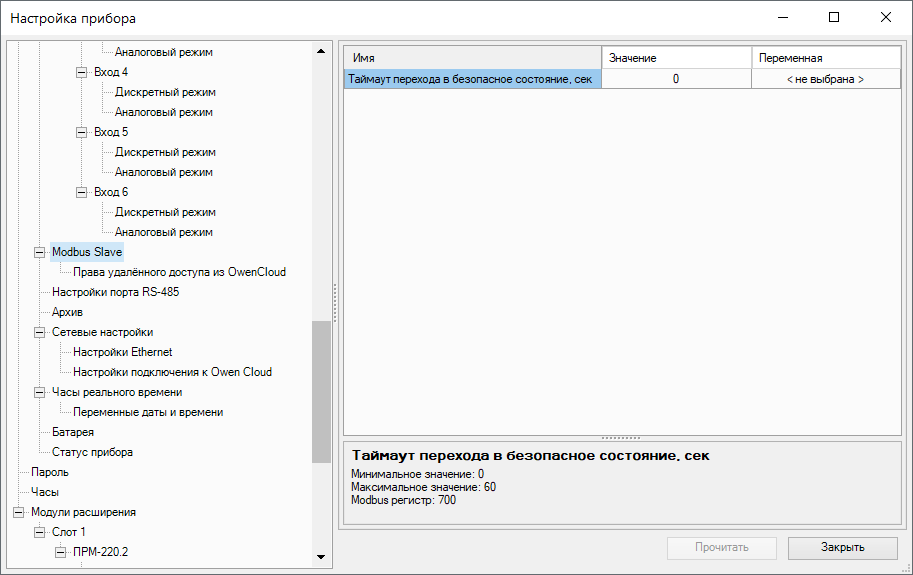

Настройка таймаута перехода в безопасное состояние

В случае, когда связь с Master сети потеряна, прибор может перейти в безопасное состояние.

Graphic
Настройка таймаута
Настройка таймаута
ПараметрОписание
Таймаут перехода в безопасное состояниеПрибор переходит в безопасное состояние, если в течение времени тайм-аута отсутствуют команды от Мастера сети. Если значение 0, то переход в безопасное состояние отключен

Работа по протоколу Modbus

Список поддерживаемых функций

Название функции

Код согласно спецификации Modbus

Описание функции

MODBUS_READ_HOLDING_REGISTERS

3 (0x03)

Чтение значений из одного или нескольких регистров хранения

MODBUS_READ_INPUT_REGISTERS

4 (0x04)

Чтение значений из одного или нескольких регистров ввода

MODBUS_WRITE_SINGLE_REGISTER

6 (0x06)

Запись значения в один регистр

MODBUS_WRITE_MULTIPLE_REGISTERS

16 (0x10)

Запись значений в несколько регистров

MODBUS_READ_FILE_RECORD

20 (0x14)

Чтение архива из файла

MODBUS_WRITE_FILE_RECORD

21 (0x15)

Запись архива в файл

Параметры битовой маски могут читаться функциями 0х03 и 0х01. В случае использования функции 0x01 номер регистра следует умножить на 16 и прибавить номер бита.

Общие регистры оперативного обмена по протоколу Modbus
НазваниеРегистрРазмерТипОписание
Название (имя) прибора для показа пользователю (DEV)0xF00032 байтаСимвольная строкаКодировка Win-1251
Версия встроенного ПО прибора для показа пользователю (VER)0xF01032 байтаСимвольная строкаКодировка Win-1251
Название платформы0xF02032 байтаСимвольная строкаКодировка Win-1251
Версия платформы0xF03032 байтаСимвольная строкаКодировка Win-1251
Версия аппаратного обеспечения0xF04016 байтСимвольная строкаКодировка Win-1251
Дополнительная символьная информация0xF04816 байтСимвольная строкаКодировка Win-1251
Время и дата0xF0804 байтаUnsigned 32В секундах с 2000 г.
Часовой пояс0xF0822 байтаSigned shortСмещение в минутах от Гринвича
Заводской номер прибора0xF08432 байтаСимвольная строкаКодировка Win-1251, используется 17 символов
Основные форматы данных
Формат данныхКол-во регистровРазмерОписание
Unsigned 1612 байтаЦелое число без знака
Unsigned 3224 байта
Signed 1612 байтаЦелое число со знаком
Date time 3224 байтаДата/Время в секундах с 1 января 2000 г.
Специальные форматы данных
Формат данныхКол-во регистровРазмерОписание
Enum 1...Enum 3711 байт

Описывает позицию выбранного параметра из списка доступных в OWEN Configurator, например, тип датчика для дискретно-аналоговых входов

Float 3224 байт

Вещественный формат представления данных

Unsigned 811 байтЦелочисленный беззнаковый формат
String 4836 байтСтрока из шести символов
String 6448 байтСтрока из восьми символов
String 128816 байтСтрока из шестнадцати символов

Список регистров Modbus можно считать с прибора с помощью OWEN Configurator во вкладке «Параметры устройства».

Список регистров Modbus представлен в таблицах Приложения Карты регистров Modbus.

При работе с переменными, занимающими два и более регистра:

  • порядок байт — старшим байтом вперед;

  • порядок регистров — младшим регистром вперед.

Обработка ошибок обмена по Modbus

Список кодов общих ошибок Modbus

Возвращаемый код согласно спецификации Modbus

Описание ошибки

01

В приборе не реализована обработка запрашиваемого кода функции

02

Адрес данных, указанный в запросе, отсутствует в приборе. Критерии проверки – удовлетворение диапазону начального адреса регистра и количество регистров

03

Значение, содержащееся в поле данных запроса, является недопустимой величиной. Критерий проверки – соответствие длины записываемых или читаемых данных размерности типа регистра; соответствие записываемой величины условиям минимального и максимального значений регистра

04

Невосстанавливаемая ошибка. Критерий – получение запроса при нахождении прибора в состоянии «Авария»
05

Запрос принят в работу, но на его обработку требуется много времени. Код ошибки предохраняет ведущее устройство от генерации ошибки тайм-аута. Критерий проверки – время на обработку запроса превышает заданное значение (например, при приеме запроса при исполнении программы логики)

06

Устройство занято. Критерий – прием запроса при наличии в обработке предыдущего запроса

08

Ошибка при обращении с запросами на чтение (функция 20) или запись (функция 21) файла. Критерий – неверная CRC или нарушение целостности файла при его чтении из памяти

Обработка пакетов производится в следующем порядке:

  1. Проверяется валидность пакета. Не прошедший проверку пакет отбрасывается.

  2. Проверяется адрес (SlaveID), если получен чужой пакет, то такой пакет игнорируется.

  3. Проверка на функцию Modbus.

Если приходит запрос с функцией, не из таблицы выше, то выдается ошибка «MODBUS_ILLEGAL_FUNCTION».

Расшифровка ошибок данных и файлов приведена в таблицах ниже.

Обработка ошибок данных
Используемая функцияНаименование ошибкиВозможные ситуации, приводящие к ошибке
MODBUS_READ_ HOLDING_REGISTERSMODBUS_ILLEGAL_DATA_ADDRESS

Количество запрашиваемых регистров больше максимально возможного числа (125).

Запрос несуществующего параметра

MODBUS_READ_INPUT_ REGISTERSMODBUS_ILLEGAL_DATA_ADDRESS

Количество запрашиваемых регистров больше максимально возможного числа (125).

Запрос несуществующего параметра

MODBUS_WRITE_SINGLE_ REGISTERMODBUS_ILLEGAL_DATA_ADDRESS

Попытка записи параметра, размер которого превышает 2 байта.

Попытка записи параметра, доступ на запись к которому запрещен.

Попытка записи параметра такого типа, запись в который не может быть осуществлена данной функцией.

Запрос несуществующего параметра.

Поддерживаемые типы данных:

  • знаковые и беззнаковые целые (размер не более 2 байт);

  • перечисляемые

MODBUS_ILLEGAL_DATA_VALUEВыход за пределы максимального или минимального ограничений для параметра
MODBUS_WRITE_ MULTIPLE_REGISTERSMODBUS_ILLEGAL_DATA_ADDRESS

Запись несуществующего параметра.

Попытка записи параметра, доступ на запись к которому запрещен.

Количество записываемых регистров больше максимального возможного числа (123)

MODBUS_ILLEGAL_DATA_VALUE

Не найден терминирующий символ (\0) в строковом параметре.

Размер запрашиваемых данных меньше размера первого или последнего в запросе параметра.

Выход за пределы максимального или минимального ограничений для параметра

Ошибки во время работы с файлами архива
Используемая функцияНаименование ошибкиВозможные ситуации, приводящие к ошибке
MODBUS_READ_FILE_ RECORDMODBUS_ILLEGAL_ FUNCTIONОшибочный размер данных (0x07 ≤ data length ≤ 0xF5)
MODBUS_ILLEGAL_DATA_ ADDRESS

Reference type не соответствует спецификации;

не удалось открыть файл для чтения (возможно, он отсутствует)

MODBUS_ILLEGAL_DATA_ VALUEНе удалось переместиться к нужному смещению в файле
MODBUS_SLAVE_DEVICE_ FAILURE

Ошибка удаления файла при запросе на удаление.

Запрос слишком большого количества данных (больше 250 байт).

Недопустимый record number (больше 0x270F).

Недопустимый record length (больше 0x7A)

MODBUS_WRITE_FILE_ RECORDMODBUS_ILLEGAL_ FUNCTIONОшибочный размер данных (0x09 ≤ data length ≤ 0xFB)
MODBUS_ILLEGAL_DATA_ ADDRESS

Reference type не соответствует спецификации.

Не удалось открыть файл для записи

MODBUS_SLAVE_DEVICE_ FAILURE

Запрашиваемый файл отсутствует.

Запрашиваемый файл доступен только для чтения.

Не удалось записать необходимое количество байт

Настройка параметров работы OwenCloud

Примечание

Для соединения с сервером OwenCloud в локальной сети должен быть открыт порт 26502.

Рекомендуется в настройках подключаемых приборов указывать в качестве DNS-сервера Google Public DNS (8.8.8.8).

Прибор должен быть запитан от внешнего источника питания и подключен к Интернет с помощью интерфейса Ethernet.

Для подключения прибора к OwenCloud следует:

  1. Подключить прибор к ПК и создать проект в OwenLogic с использованием сетевых переменных.

  2. Установить пароль для доступа к прибору (см. раздел).

    Предупреждение
    Если пароль для прибора не задан, то подключение к OwenCloud невозможно.
  3. В окне настроек прибора разрешить доступ к OwenCloud.

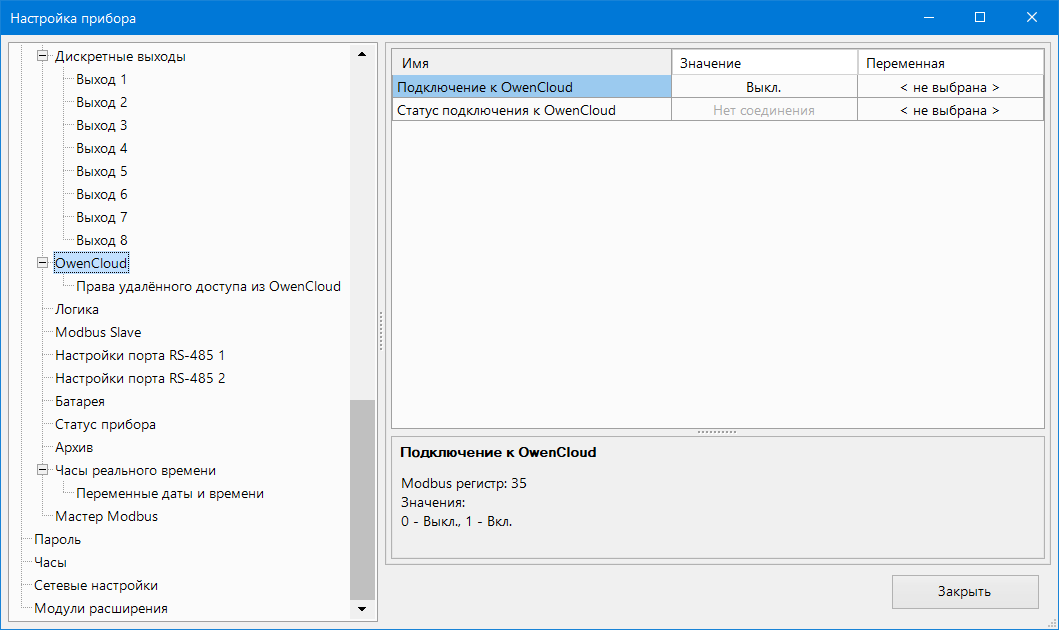

    Graphic
    Настройки подключения к OwenCloud
    Примечание

    Значение параметра Статус подключения к OwenCloud можно считать по Modbus или привязать переменную пользовательской программы. Описание параметра приведено в таблице ниже.

    Возможные состояния параметра «Статус подключения к OwenCloud»
    СостояниеЗначениеОписание
    Нет соединения0Выключен обмен с OwenCloud
    Идентификация1Устанавливается подключение к OwenCloud
    Работа2OwenCloud управляет прибором, ошибок нет
    Ошибка сети3Прибор не может установить соединение с сервером OwenCloud
    Нет пароля4Не установлен пароль на прибор

  4. Разрешить удаленный доступ к регистрам Modbus.

    Graphic

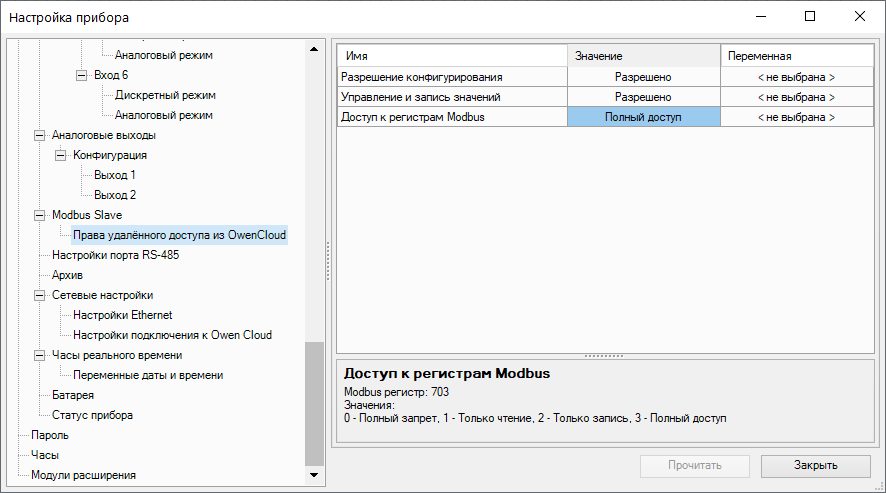

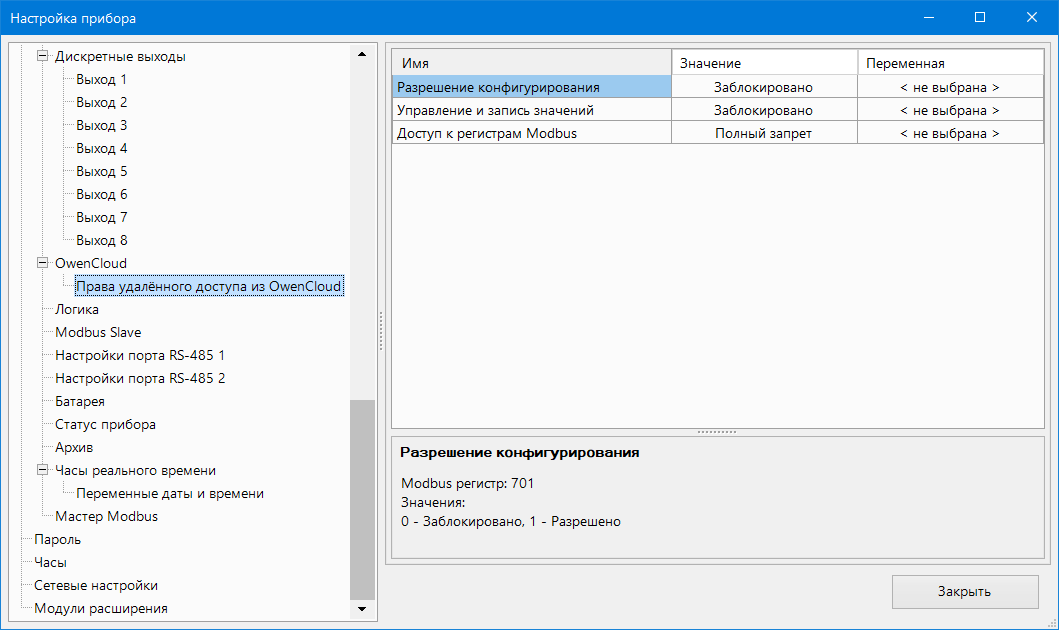

    Удаленный доступ к регистрам Modbus
    Примечание
    Настроить параметры прибора для работы с OwenCloud так же можно в OWEN Configurator. Но без загруженной программы сетевые переменные доступны не будут.
  5. Загрузить программу в прибор.

    Примечание
    Следует убедиться, что переключатель Работа/Стоп находится в положении Работа.
  6. Зайти на главную страницу сервиса OwenCloud. Если необходимо, то пройти процедуру регистрации.

  7. Перейти на вкладку Администрирование, открыть вкладку Приборы и нажать кнопку Graphic.

  8. Далее есть два варианта настройки.

Первый вариант:

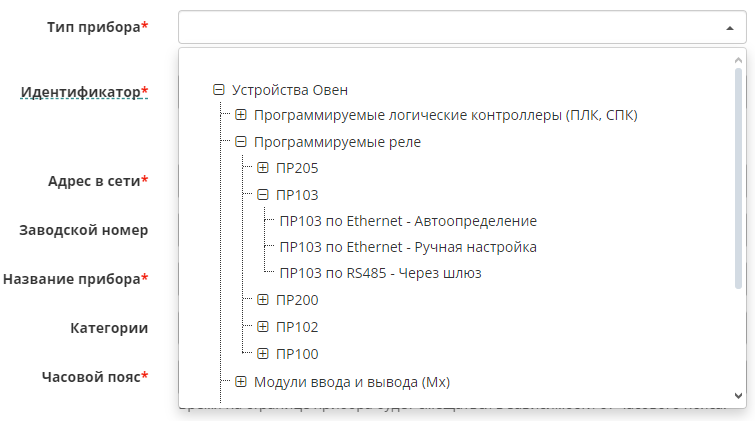

  1. В появившемся окне в выпадающем списке Тип прибора выбрать вариант: MХ210 через Modbus;

    Примечание
    Для этого способа потребуется вручную добавить сетевые параметры из программы пользователя в OwenCloud. При изменении программы следует только обновить сетевые переменные, удалять прибор из OwenCloud и снова добавлять не требуется.

  2. В полях:

    • Идентификатор ввести заводской номер прибора;

    • Адрес в сети оставить без изменения адрес 1;

    • Название прибора – ввести название прибора;

    • Часовой пояс – указать часовой пояс, в котором находится прибор.

  3. Нажать кнопку «Добавить». Откроется интерфейс общих настроек прибора.

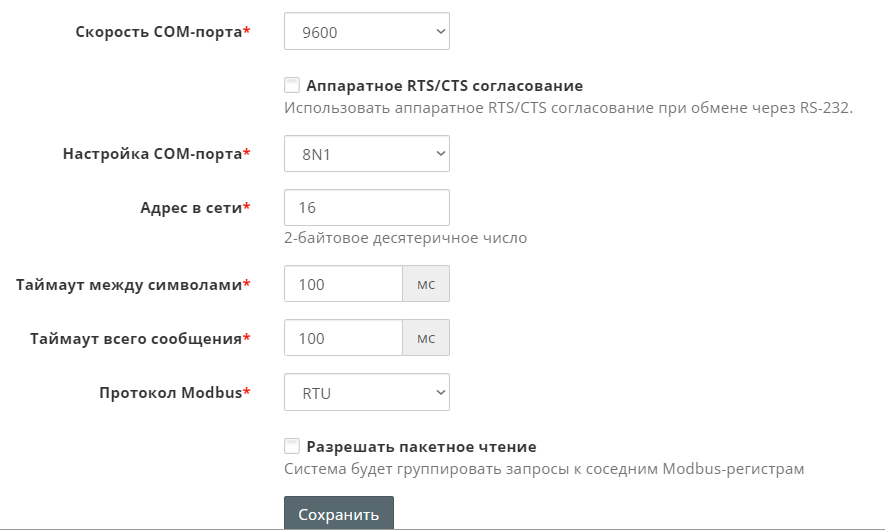

  4. Ввести пароль от прибора и настройки опроса OwenCloud. Если необходимо, можно изменить и другие настройки (например, период опроса).

  5. Нажать кнопку «Сохранить» для применения новых настроек.

  6. На вкладке Параметры/Настройки параметров добавить сетевые параметры прибора. Сетевые параметры можно сохранить в виде файла *.json, если воспользоваться расширением Экспорт устройства в OwenCloud OwenLogic. Для добавления параметров следует нажать на выпадающий список Импортировать и выбрать вариант Загрузить из JSON. В открывшемся меню выбрать ранее созданный файл в формате *.json и нажать кнопку Загрузить параметры.

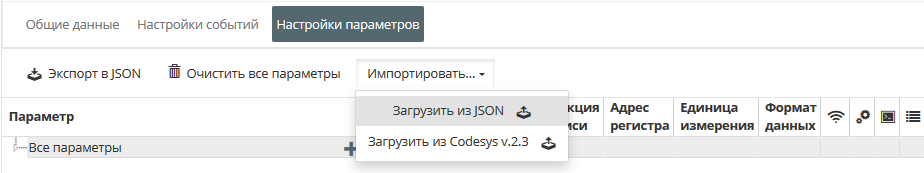

    Graphic
    Импорт параметров
  7. Если все настройки были корректными, то на вкладке Общие данные отобразятся данные от прибора.

Второй вариант:

  1. В появившемся окне в выпадающем списке Тип прибора выбрать вариант: Автоопределяемые приборы ОВЕН.

    Примечание

    В этом способе выводятся не только сетевые переменные, но и все дерево параметров прибора.

    Параметры не будут доступны для редактирования. В случае изменения программы пользователя (добавление новых сетевых переменных, изменения их названия и т. д.), для корректного отображения актуальных параметров необходимо удалить прибор из OwenCloud и добавить его как «автоопределяемые приборы ОВЕН» заново.

  2. В полях:

    • Идентификатор ввести заводской номер прибора;

    • Адрес в сети оставить без изменения адрес 1;

    • Название прибора – ввести название прибора;

    • Часовой пояс – указать часовой пояс, в котором находится прибор.

  3. Нажать кнопку «Добавить». Откроется интерфейс общих настроек прибора.

  4. Ввести пароль от прибора и настройки опроса OwenCloud. Если необходимо, можно изменить и другие настройки (например, период опроса).

  5. Нажать кнопку «Сохранить» для применения новых настроек.

  6. Если все настройки были корректными, то на вкладке Общие данные отобразятся данные от прибора.

Настройка параметров статуса

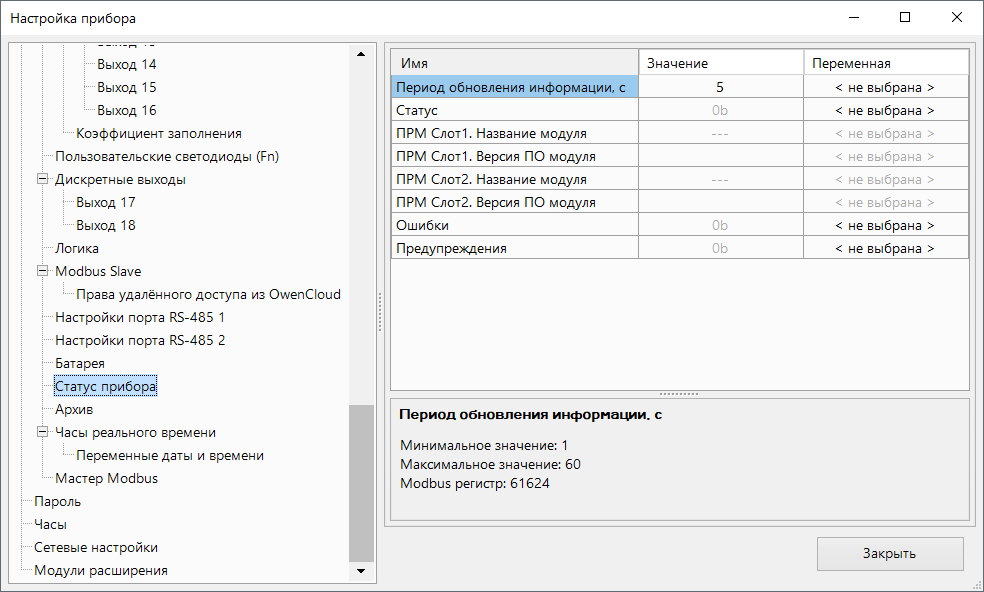

В дереве параметров прибора доступны параметры статуса прибора и его батареи.

Graphic

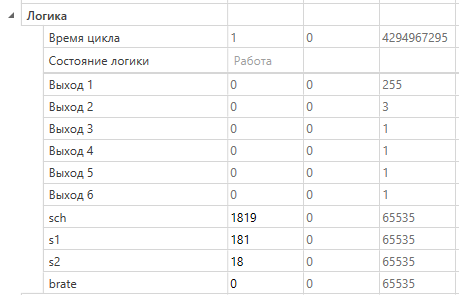

Параметры статуса прибора
Graphic

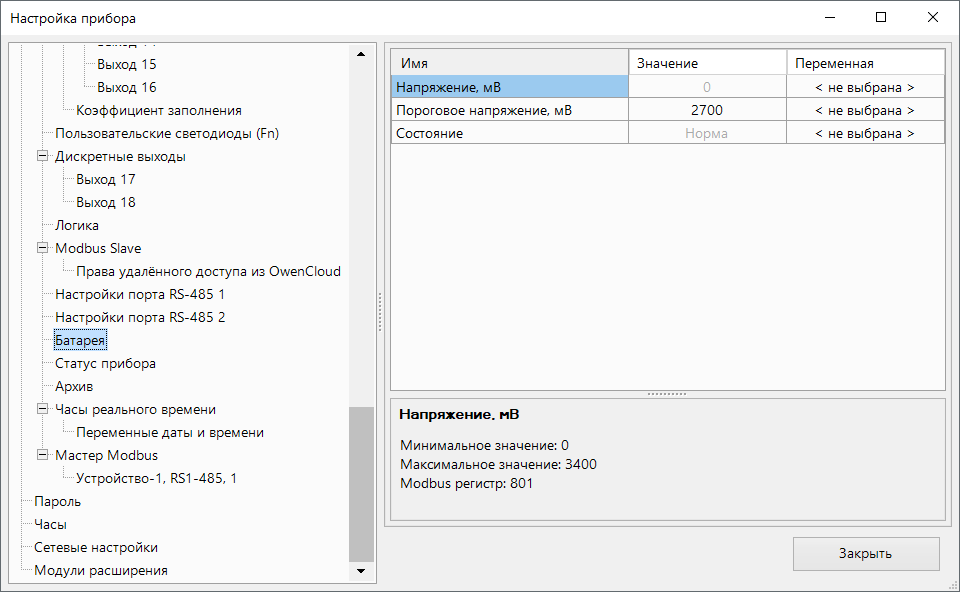

Параметры состояния батареи
Возможные состояния параметра «Состояние батареи»
ЗначениеОписание
0Норма
1Разряжена

Для подключенных модулей расширения доступны параметры статуса.

Graphic
Параметры статуса модулей расширения

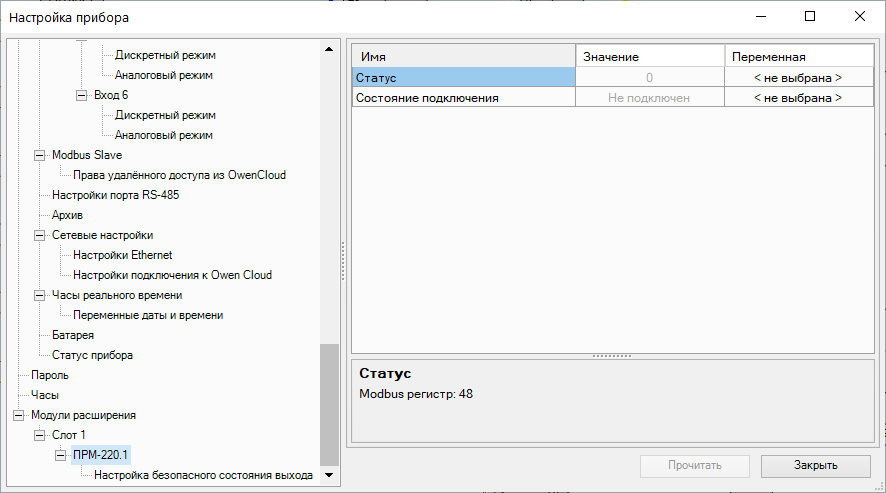

Параметр Статус модуля расширения можно считать по Modbus или привязать переменную пользовательской программы. Значения и описание параметра приведены в таблице ниже.

Возможные состояния параметра «Статус» модуля расширения
ЗначениеОписание
0Отсутствует обмен с модулем расширения
1Есть обмен с модулем расширения

Параметр Состояние подключения модуля расширения можно считать по Modbus или привязать переменную пользовательской программы. Значения и описание параметра приведены в таблице ниже.

Возможные состояния параметра «Состояние подключения» модуля расширения
СостояниеЗначениеОписание
Не подключен0Обмен отсутствует, модуль отключен
Инициализация1Процесс подключения модуля
Обнаружен2Модуль обнаружен. Не проверено соответствие версии встроенного ПО и модели добавленного в слот модуля и не записаны настройки
Несоответствие типа модуля3Связь установлена, но подключен модуль другой модели
Несоответствие версии ПО4Связь установлена, но версия встроенного ПО модуля не актуальная
В работе5Связь установлена. Модель модуля соответствует подключенной в слот. Версия встроенного ПО модуля актуальная. Модуль можно задействовать в программе пользователя

Настройка часов

Настройка часов производится в ветви Часы.

Graphic
Настройка значений даты и времени

Настройка часов
ПараметрОписание
Установить дату и время компьютераПосле нажатия кнопки Записать в прибор будет записаны дата и время с ПК
Установить часовой пояс компьютераПосле нажатия кнопки Записать в прибор будет записано значение часового пояса с ПК

В ветви Часы реального времени можно привязать переменные программы пользователя к настройкам часов реального времени прибора для их изменения из программы.

Graphic
Привязка переменных к настройкам часов реального времени
Часы реального времени
ПараметрОписание
Время и дата (UTC)Текущее время в миллисекундах от 1 января 2000 г.
Часовой пояс, минЗадает часовой пояс, в котором находится прибор
Время в миллисек, мсВремя работы прибора с момента подачи питания (USB или внешнего)

Так же в узле Переменные даты и времени можно связать программу пользователя со значениями даты и времени.

Graphic
Привязка переменных к значениям даты и времени

Восстановление заводских настроек

Внимание
После восстановления заводских настроек:
  • пользовательская программа удаляется;

  • все настройки, кроме IP-адресов Ethernet, сбрасываются на заводские значения;

  • пароль удаляется.

Для восстановления заводских настроек следует:

  1. Включить питание прибора.

  2. Подцепив за рифленую зону (см. рисунок, 1, стрелка 1), открыть крышку на лицевой панели прибора (стрелка 2).

  3. С помощью тонкого инструмента нажать и удерживать сервисную кнопку не менее 12 секунд (см. рисунок, 2).

  4. Отпустить кнопку. Прибор перезагрузится и сбросит настройки на заводские значения.

  5. Закрыть крышку.

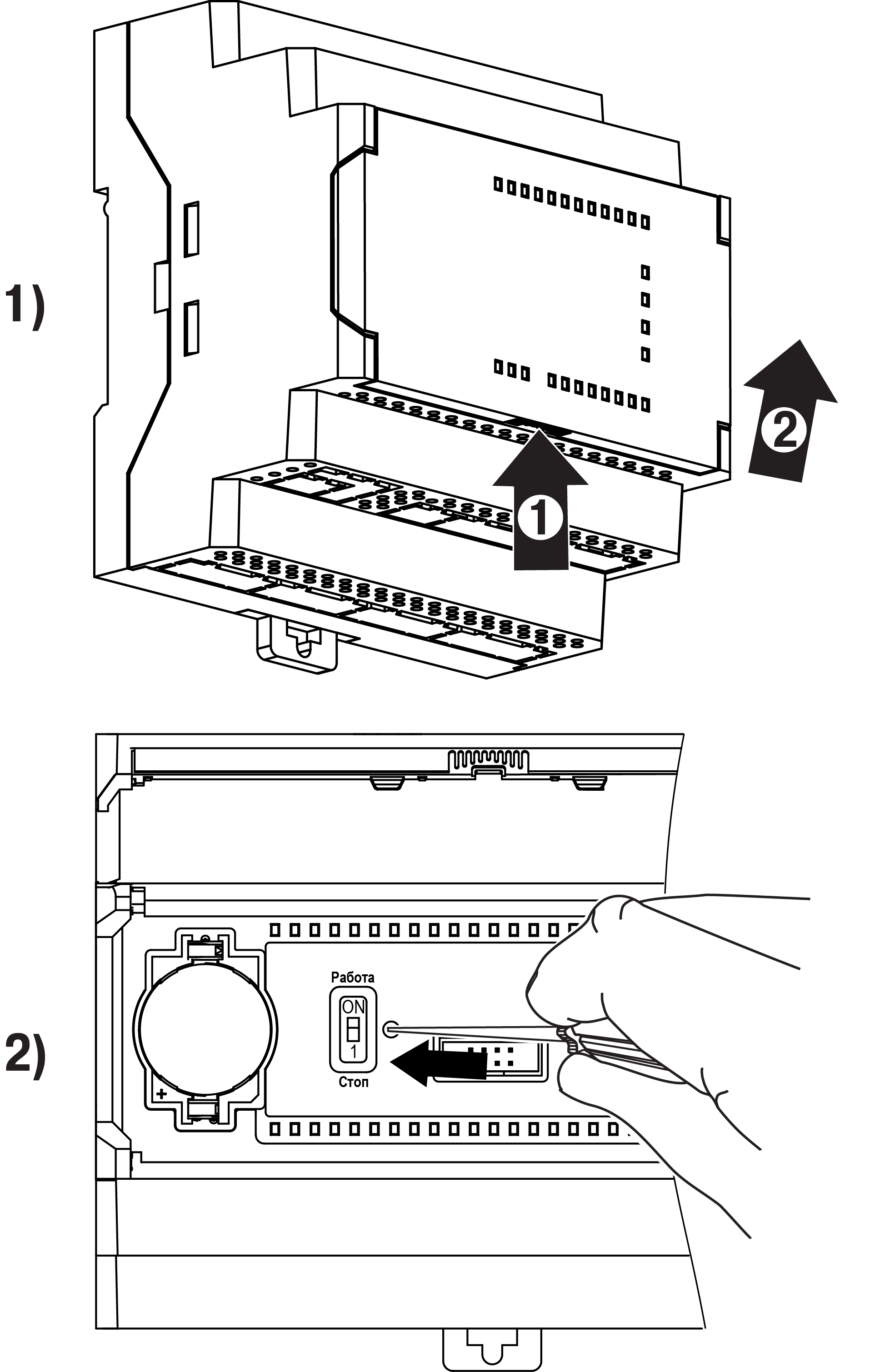

Graphic
Восстановление заводских настроек

Монтаж

Установка

Опасность
Монтаж должен производить только обученный специалист с допуском на проведение электромонтажных работ. Во время проведения монтажа следует использовать индивидуальные защитные средства и специальный электромонтажный инструмент с изолирующими свойствами до 1000 В.

Во время размещения прибора следует учитывать меры безопасности из раздела.

Прибор следует монтировать в шкафу, конструкция которого должна обеспечивать защиту от попадания в него влаги, грязи и посторонних предметов.

Предупреждение
Монтировать и подключать следует только предварительно сконфигурированный прибор.
Внимание
Питание каких-либо устройств от сетевых контактов прибора запрещается.

Для установки прибора на DIN-рейке следует:

  1. Подготовить на DIN-рейке место для установки прибора в соответствии с размерами прибора (см. рисунок).

    Graphic
    Габаритные размеры прибора
  2. Вставив отвертку в проушину, оттянуть защелку (см. рисунок, 1). Прибор установить на DIN- рейку.
  3. Прибор прижать к DIN-рейке (см. рисунок, 2, стрелки 1 и 2). Отверткой вернуть защелку в исходное положение.
  4. Смонтировать внешние устройства с помощью ответных клеммников из комплекта поставки.

Для демонтажа прибора следует:

  1. Отсоединить съемные части клемм от прибора (см. раздел).
  2. В проушину защелки вставить острие отвертки.
  3. Защелку отжать, после чего прибор отвести от DIN-рейки.

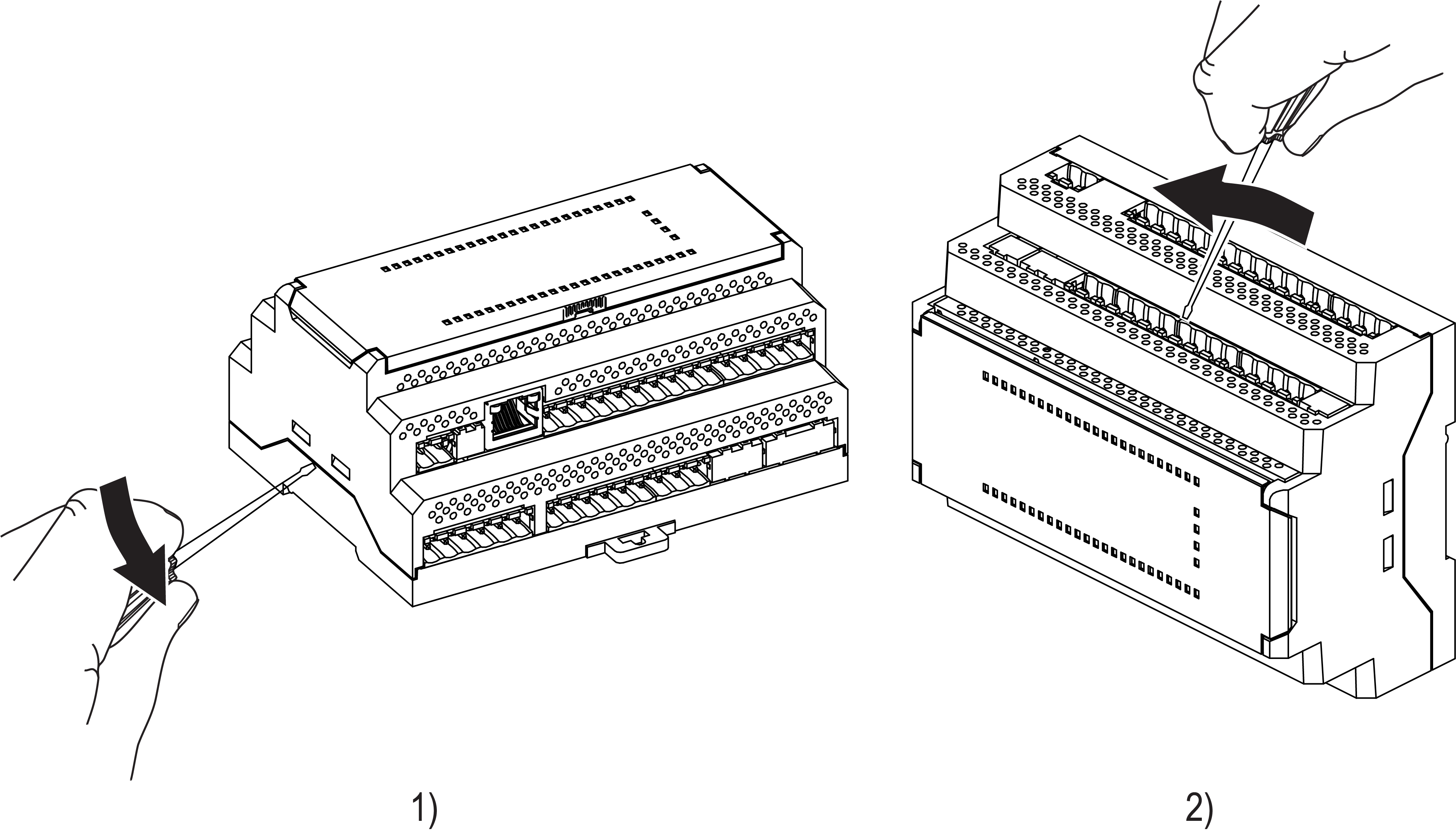

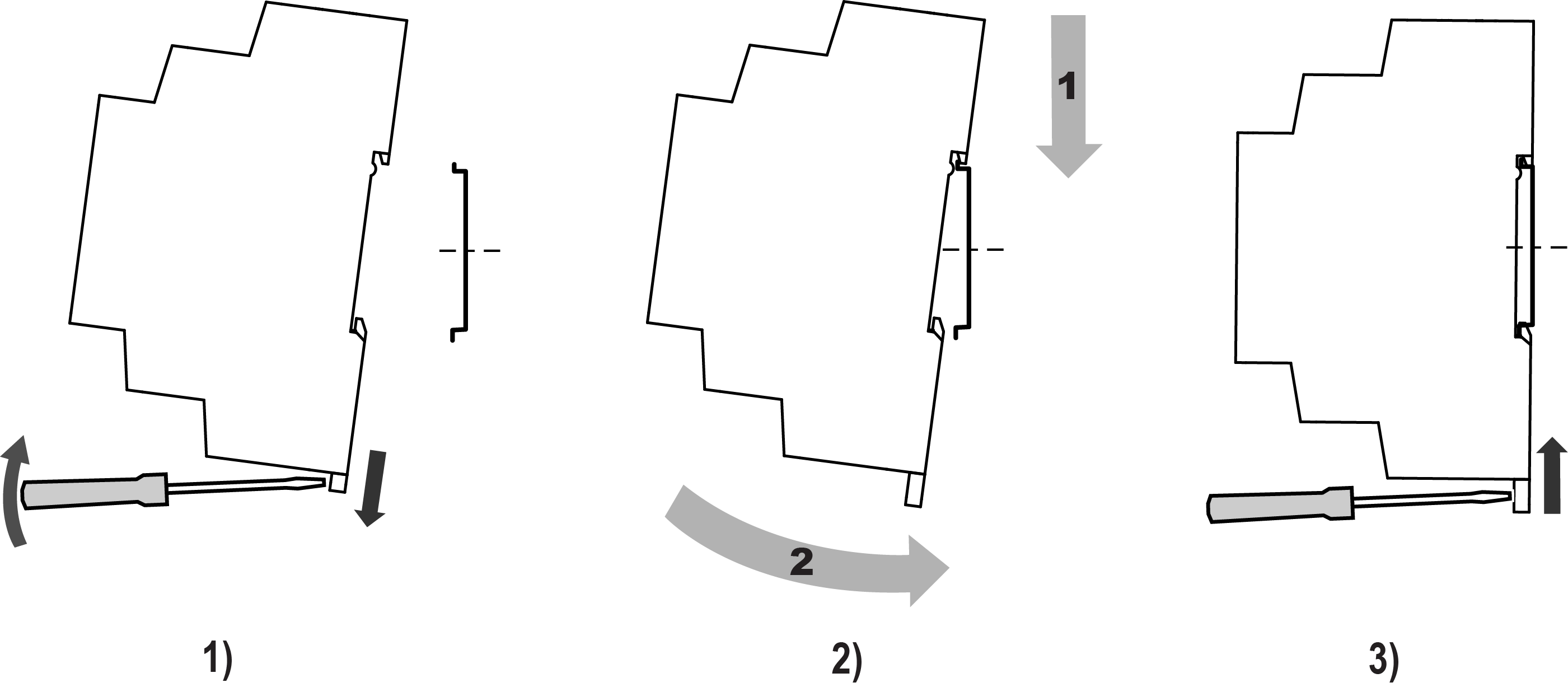

Graphic
Монтаж прибора

«Быстрая» замена

Конструкция клемм позволяет оперативно заменить прибор без демонтажа подключенных к нему внешних линий связи.

Для «быстрой» замены прибора следует:

  1. Обесточить все линии связи, подходящие к прибору, в том числе линии питания.
  2. Отделить от прибора съемные части каждой из клемм вместе с подключенными внешними линиями связи с помощью отвертки или другого подходящего инструмента (см. рисунок).
  3. Снять прибор с DIN-рейки, на его место установить другой прибор (аналогичной модификации) с предварительно удаленными съемными частями клемм.
  4. К установленному прибору подсоединить съемные части клемм с подключенными внешними линиями связи.
Graphic
Отсоединение съемных частей клемм

Подключение

Рекомендации к подключению

В зависимости от модификации прибору требуется переменное или постоянное напряжение питания.

Прибор следует подключать к сети переменного тока от сетевого фидера, не связанного непосредственно с питанием мощного силового оборудования. Во внешней цепи рекомендуется установить выключатель, обеспечивающий отключение прибора от сети.

Внимание
Питание каких-либо устройств от сетевых контактов прибора запрещается.

Для обеспечения надежности электрических соединений рекомендуется использовать кабели медные многожильные, концы которых перед подключением следует тщательно зачистить и залудить или использовать кабельные наконечники. Жилы кабелей следует зачищать так, чтобы их оголенные концы после подключения к прибору не выступали за пределы клеммника. Сечение жил кабелей должно быть не более 2,5 мм2.

Для записи пользовательской программы прибор подключается через интерфейсный порт microUSB к USB-порту ПК.

Внимание
Перед подключением разъема USB прибор должен быть обесточен!

Аналоговые входы, транзисторные выходы «КТ» и интерфейс USB не имеют гальванической развязки между собой. Чтобы избежать выхода из строя прибора, перед включением оборудования следует убедиться, что подключаемые к данным портам устройства имеют одинаковый потенциал заземления. Если нет возможности обеспечить одинаковый потенциал заземления оборудования — запрещается подключать устройства к аналоговым входам, транзисторным выходам «КТ» и USB одновременно. Во время программирования прибора по USB следует отключать от аналоговых входов и транзисторных выходов «КТ» кабели или использовать устройства с гальванической развязкой (устройство гальванической развязки USB, ноутбук с питанием от батареи и т. п.).

Предупреждение
Запрещается объединять общие клеммы входов и выходов прибора между собой и с заземлением шкафа.
Предупреждение
Питание датчиков, концевых выключателей и других периферийных устройств, подключаемых к аналоговым и дискретным входам прибора, должно осуществляться только от источника питания с усиленной изоляцией согласно ГОСТ IEC 61131-2-2012, чтобы исключить появление опасного напряжения на портах прибора.
Внимание
Запрещается запитывать датчики и прибор от одного источника питания!

Помехи и методы их подавления

На работу прибора могут оказывать влияние внешние помехи:

  • возникающие под действием электромагнитных полей (электромагнитные помехи), наводимые на прибор и на линии связи с внешним оборудованием;
  • в питающей сети.

Для уменьшения влияния электромагнитных помех рекомендуется:

  • надежно экранировать сигнальные линии, экраны следует электрически изолировать от внешнего оборудования на протяжении всей трассы и подсоединить к заземленному контакту щита управления;
  • установить прибор в металлическом шкафу, внутри которого не должно быть никакого силового оборудования, корпус шкафа должен быть заземлен.

Для уменьшения помех, возникающих в питающей сети рекомендуется:

  • монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного заземления и прокладки заземленных экранов:
    • все заземляющие линии и экраны прокладывать по схеме «звезда» с обеспечением хорошего контакта с заземляемым элементом;
    • заземляющие цепи должны быть выполнены кабелями наибольшего сечения.

Для уменьшения уровня помех можно применять программные фильтры, которые настраиваются индивидуально для каждого входа. Программные фильтры доступны для:

  • всех типов аналоговых датчиков;
  • дискретных входов с номинальным напряжением 24 В.
Примечание
Увеличение значения постоянной времени фильтра аналогового входа замедляет реакцию прибора на быстрые изменения входной величины.

Схемы гальванической развязки

Схемы гальванической развязки ПР103-230.х.х.х
ПриборСхема гальванической развязки

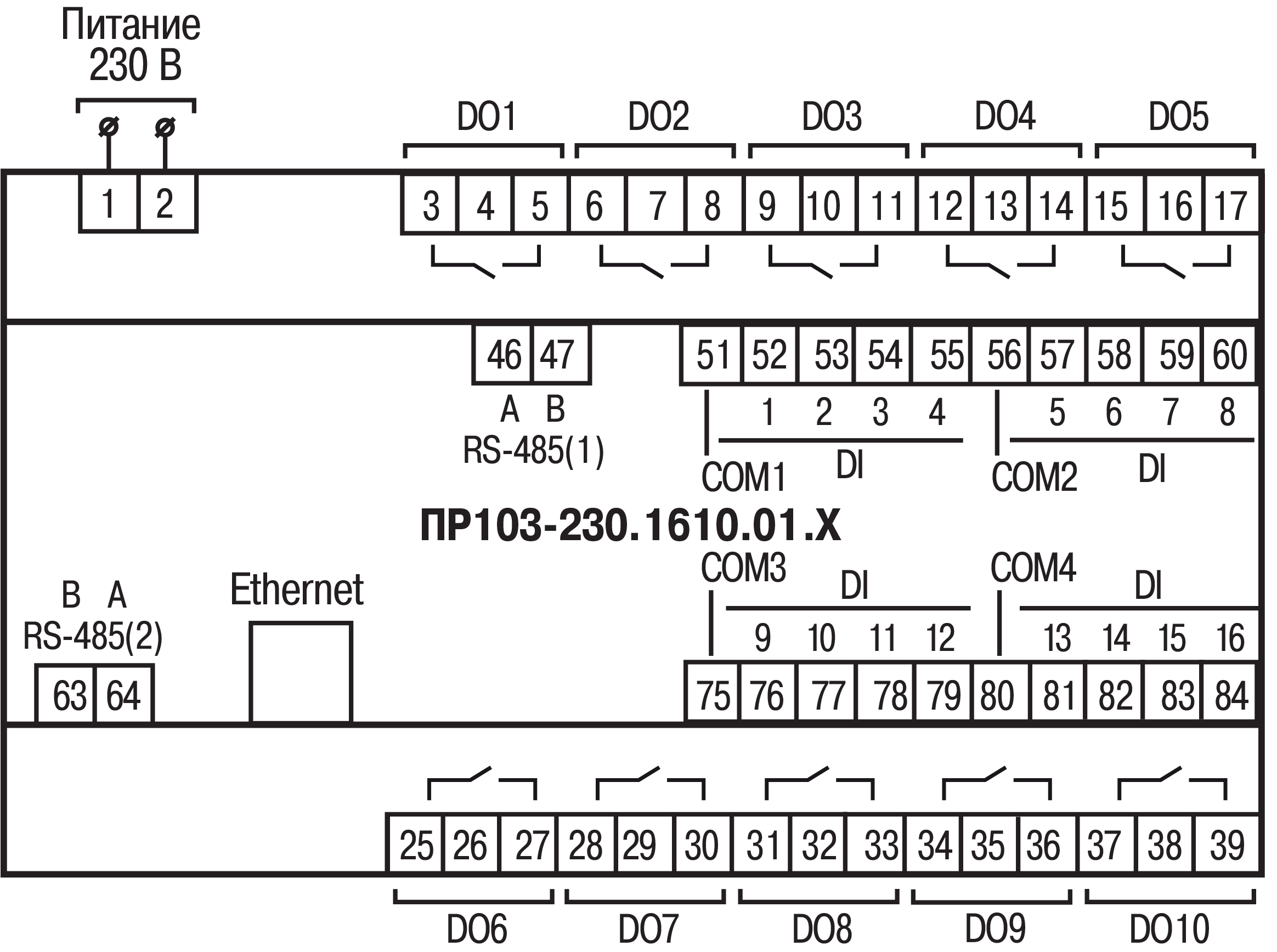

ПР103-230.1610.01.1.0

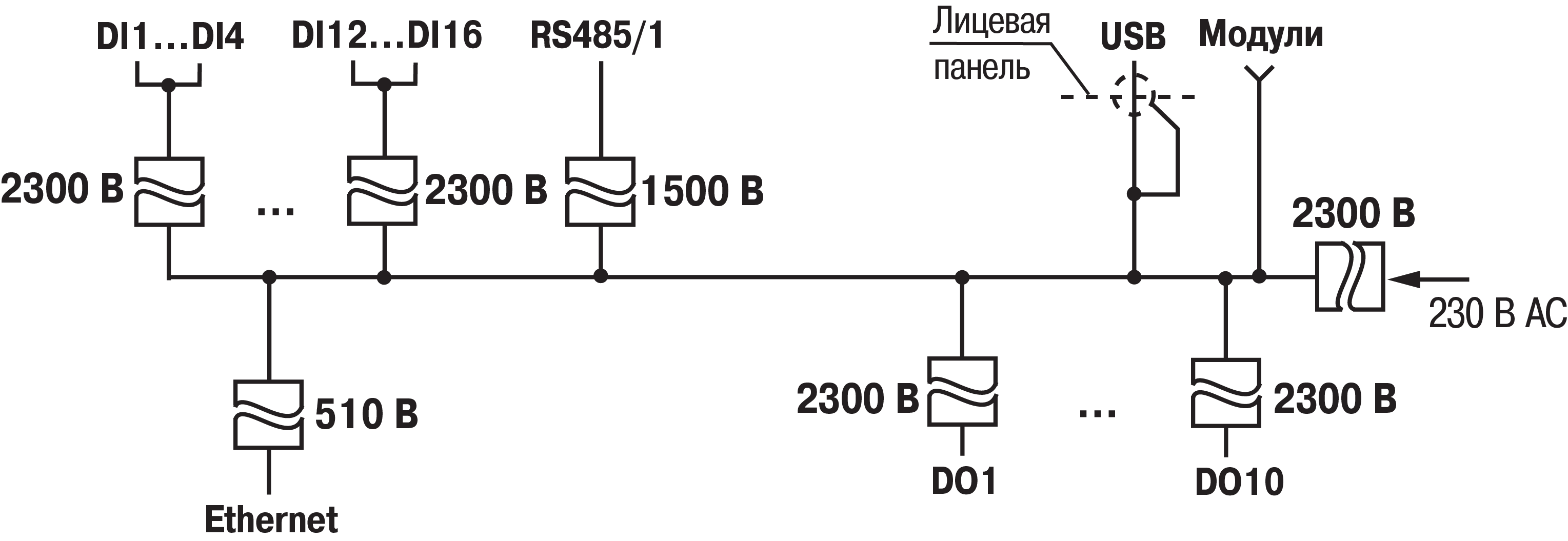

Graphic
ПР103-230.1610.01.2.0
Graphic

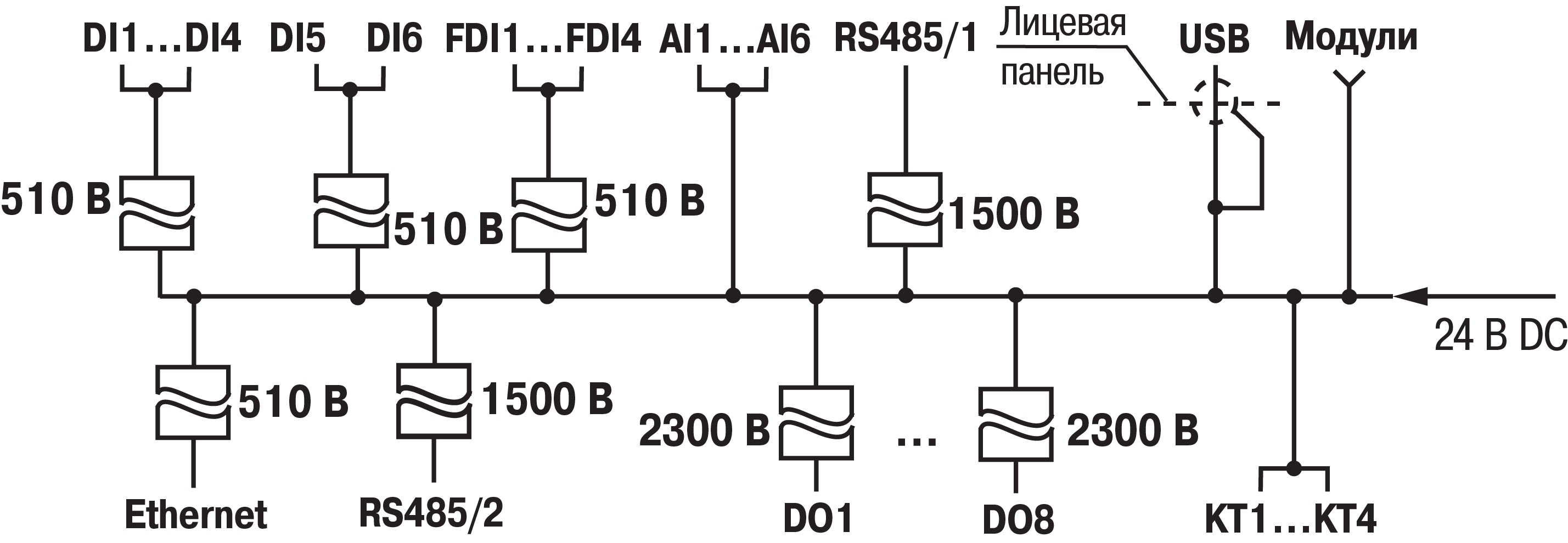

Схемы гальванической развязки ПР103-24.х.х.х
ПриборСхема гальванической развязки
ПР103-24.1610.03.1.0

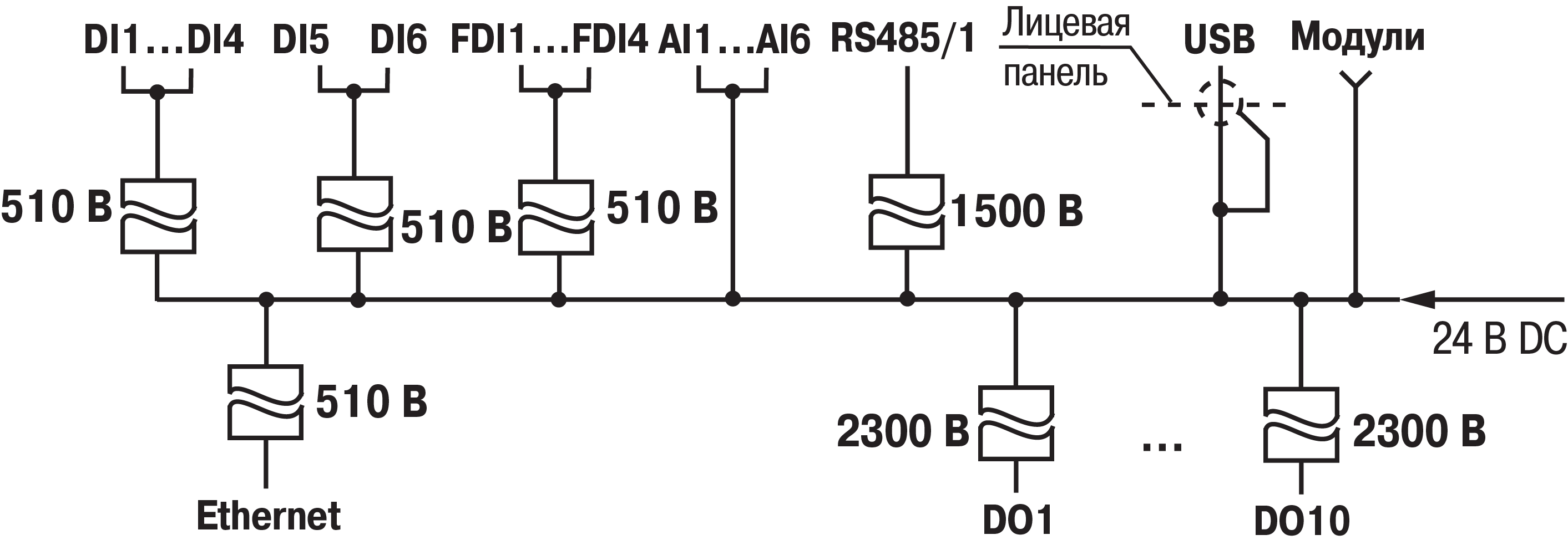

Graphic
ПР103-24.1610.03.2.0
Graphic

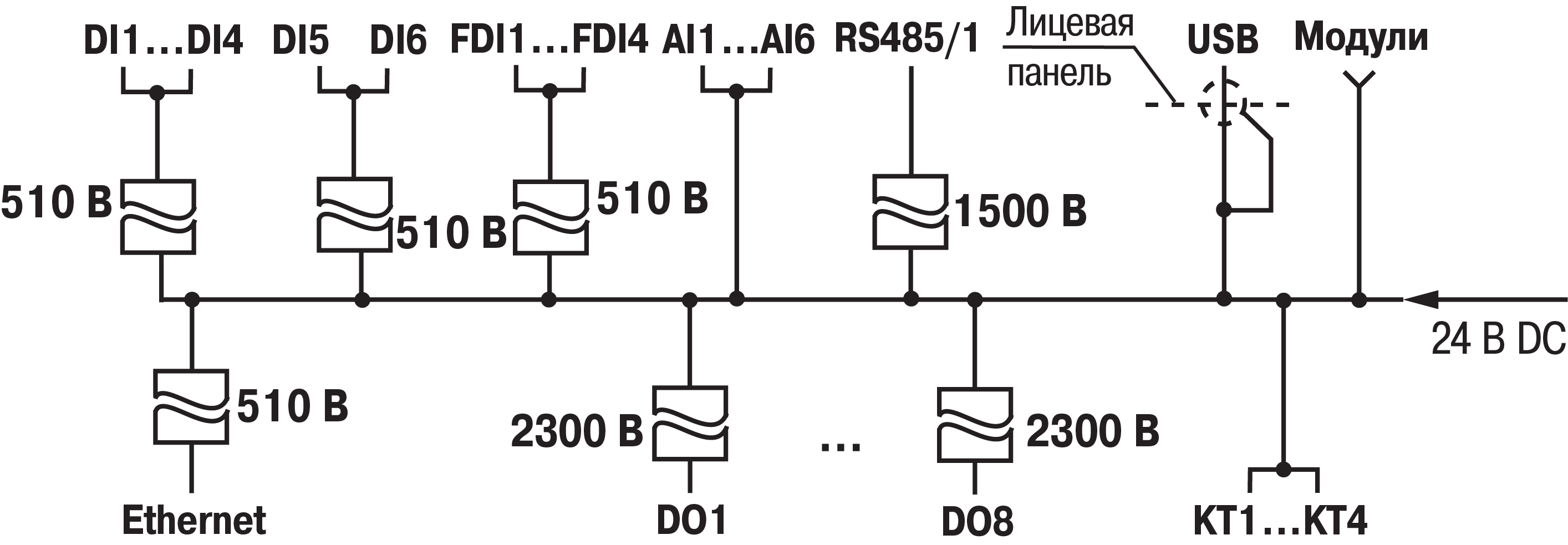

ПР103-24.1612.05.1.0
Graphic
ПР103-24.1612.05.2.0
Graphic
ПР103-24.1610.06.1.0
Graphic
ПР103-24.1610.06.2.0
Graphic

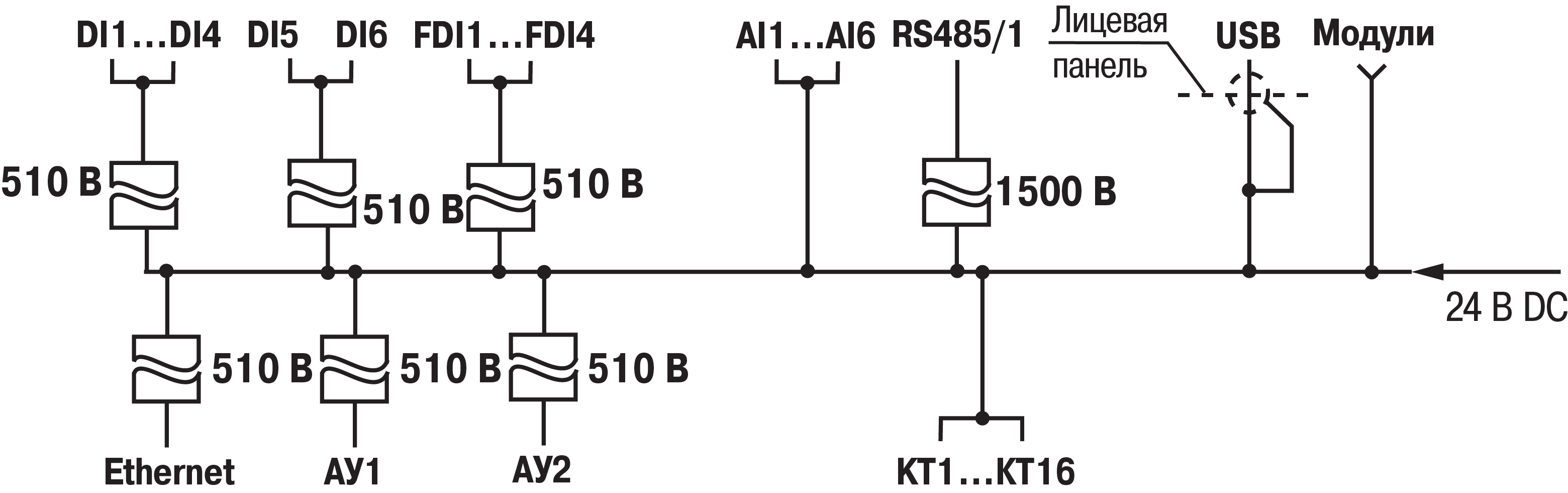

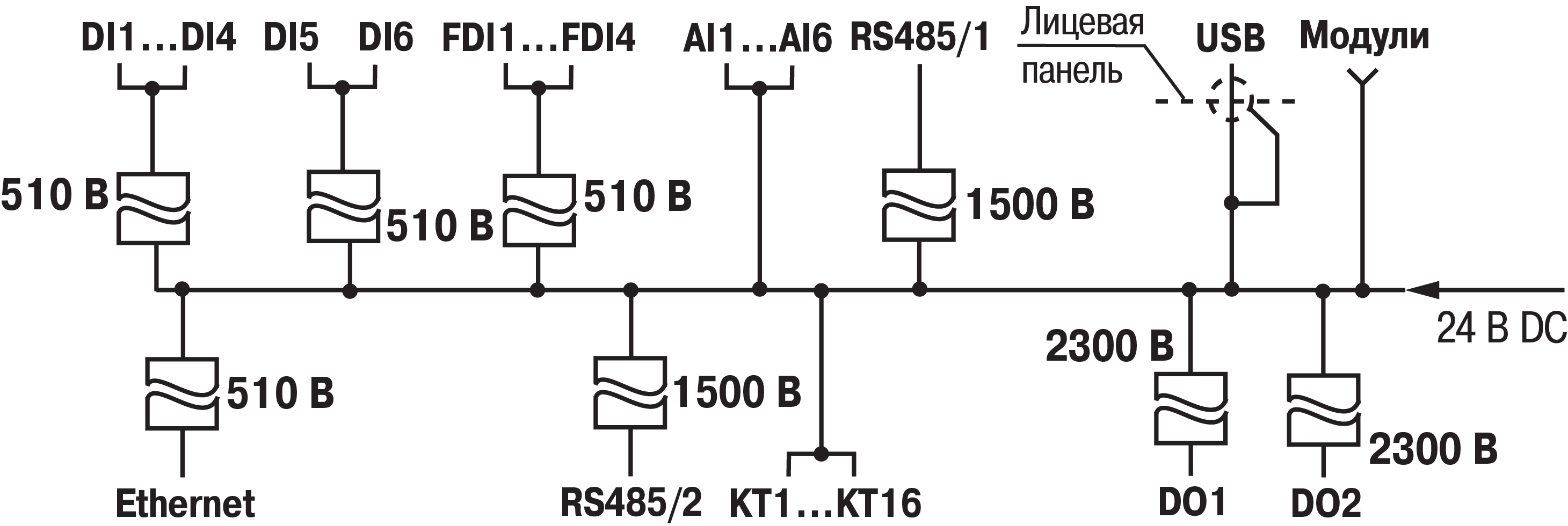

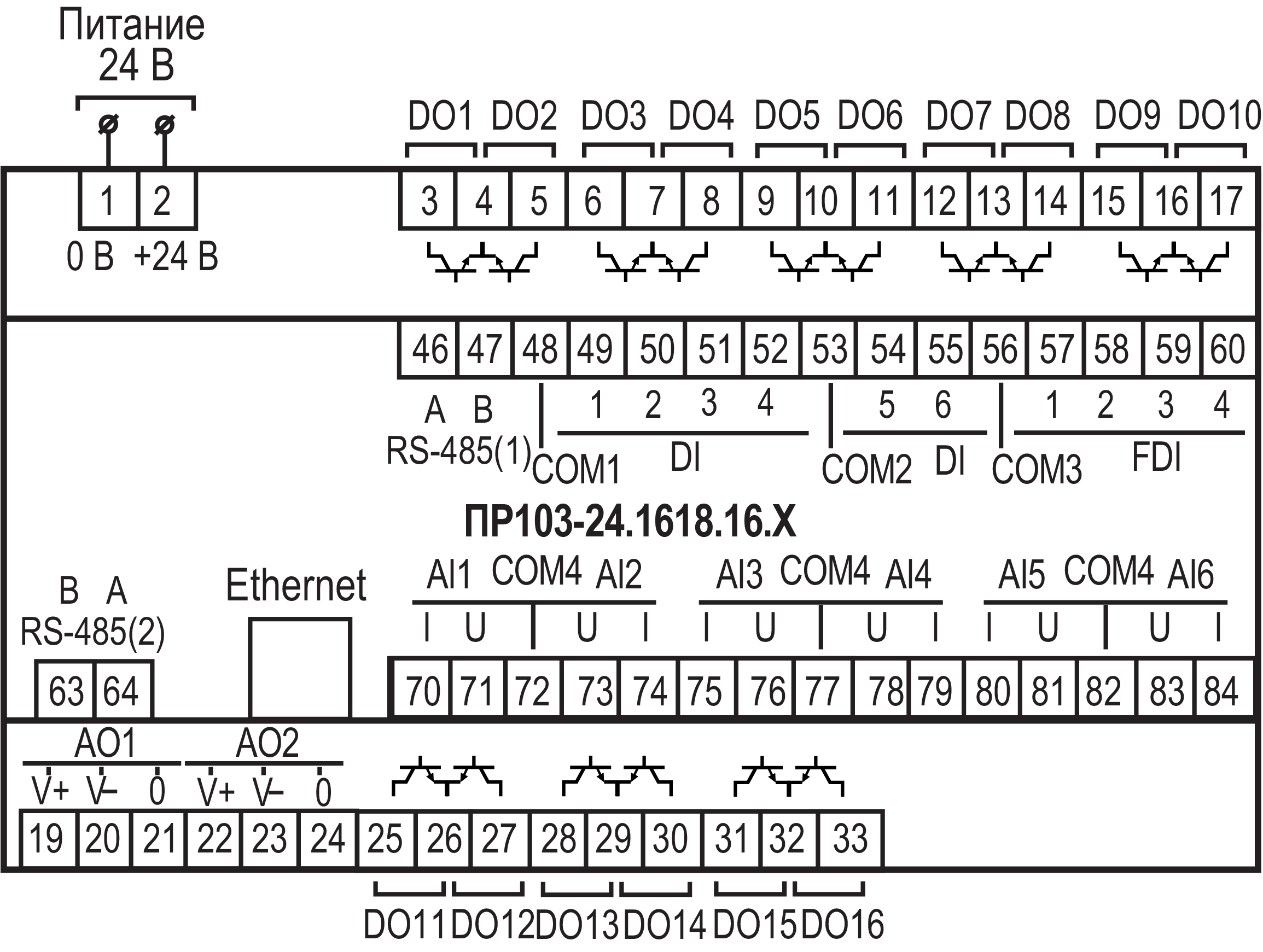

ПР103-24.1618.16.1.0

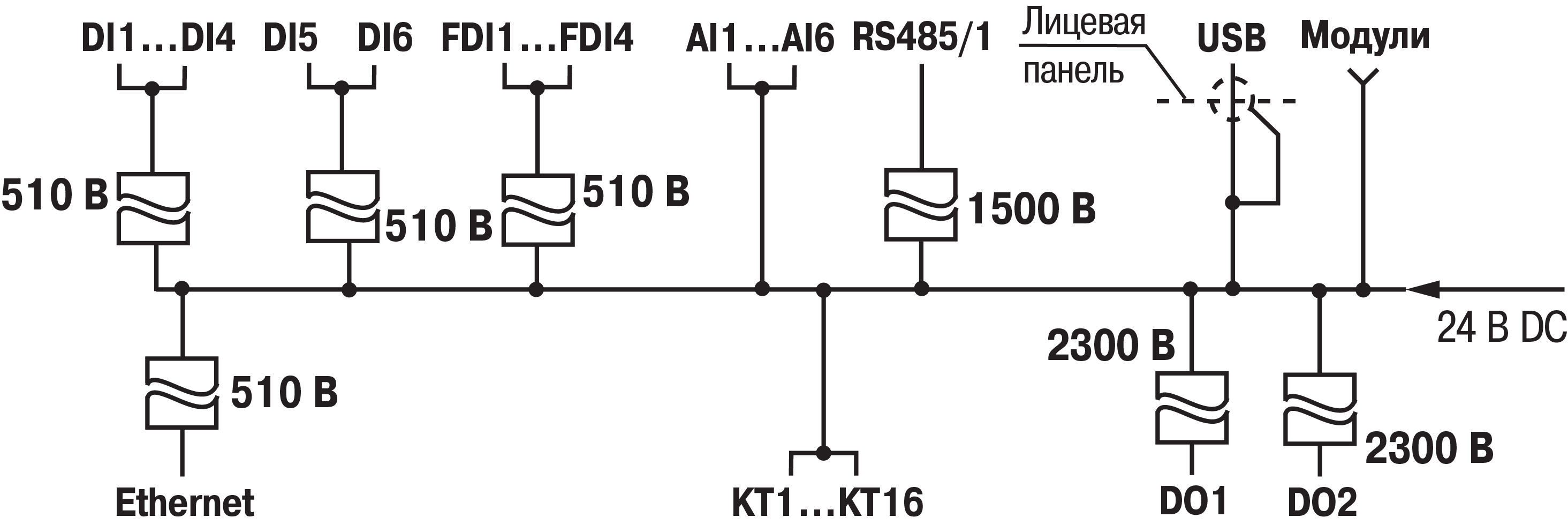

Graphic

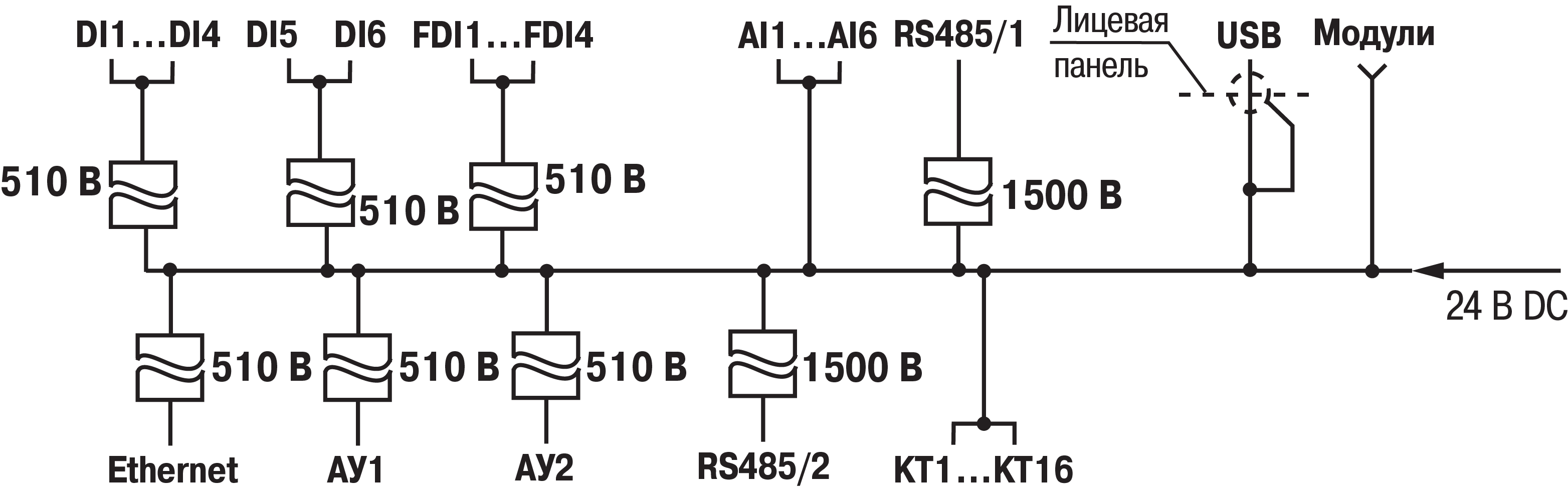

ПР103-24.1618.16.2.0
Graphic
ПР103-24.1618.17.1.0
Graphic
ПР103-24.1618.17.2.0
Graphic

Подключение датчиков

Подключение датчиков с выходом типа «сухой контакт» к дискретным входам

Graphic

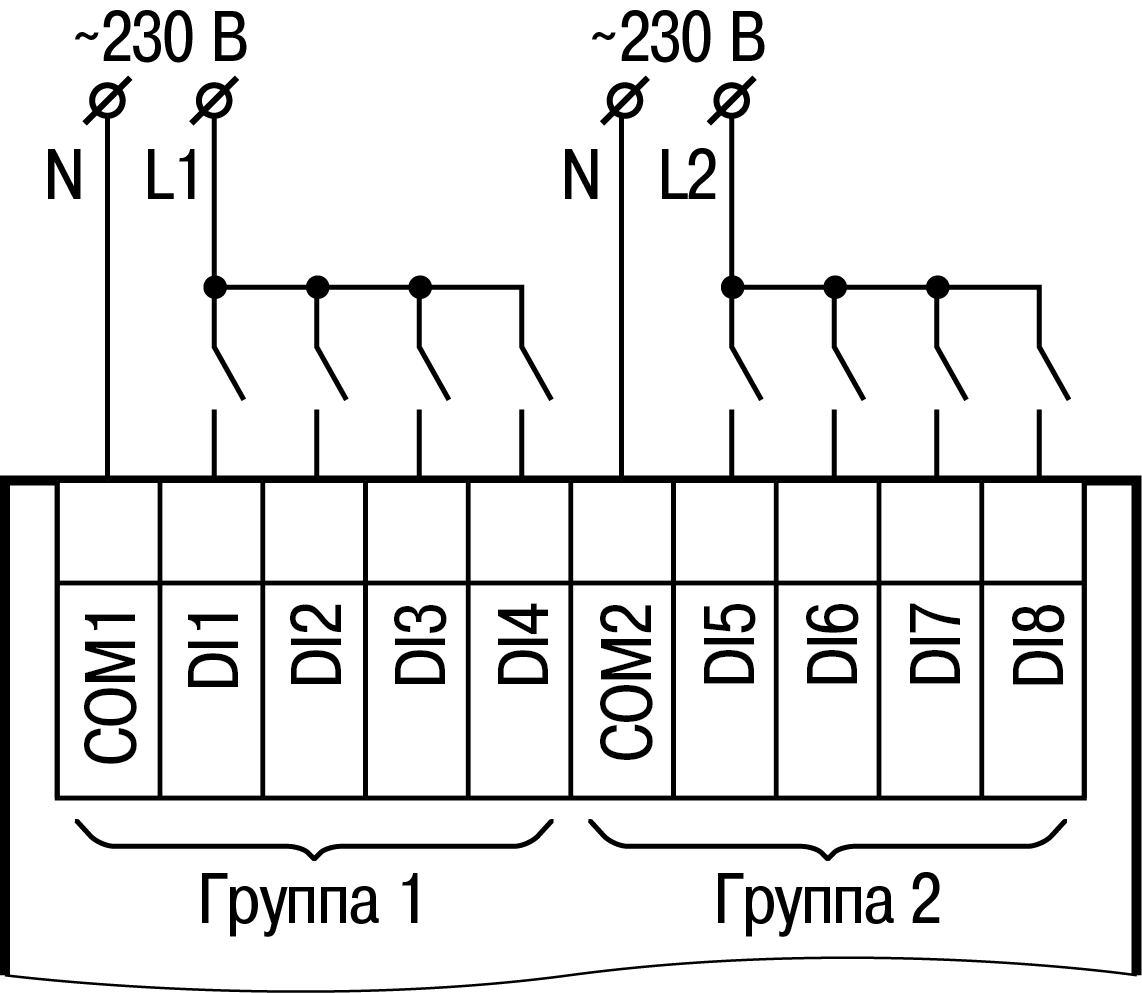

Схема подключения дискретных датчиков с питанием 230 В к входам типа «ДФ»
Примечание
Если входы типа«Д» не воспринимают входные сигналы, то следует проверить полярность подключения.

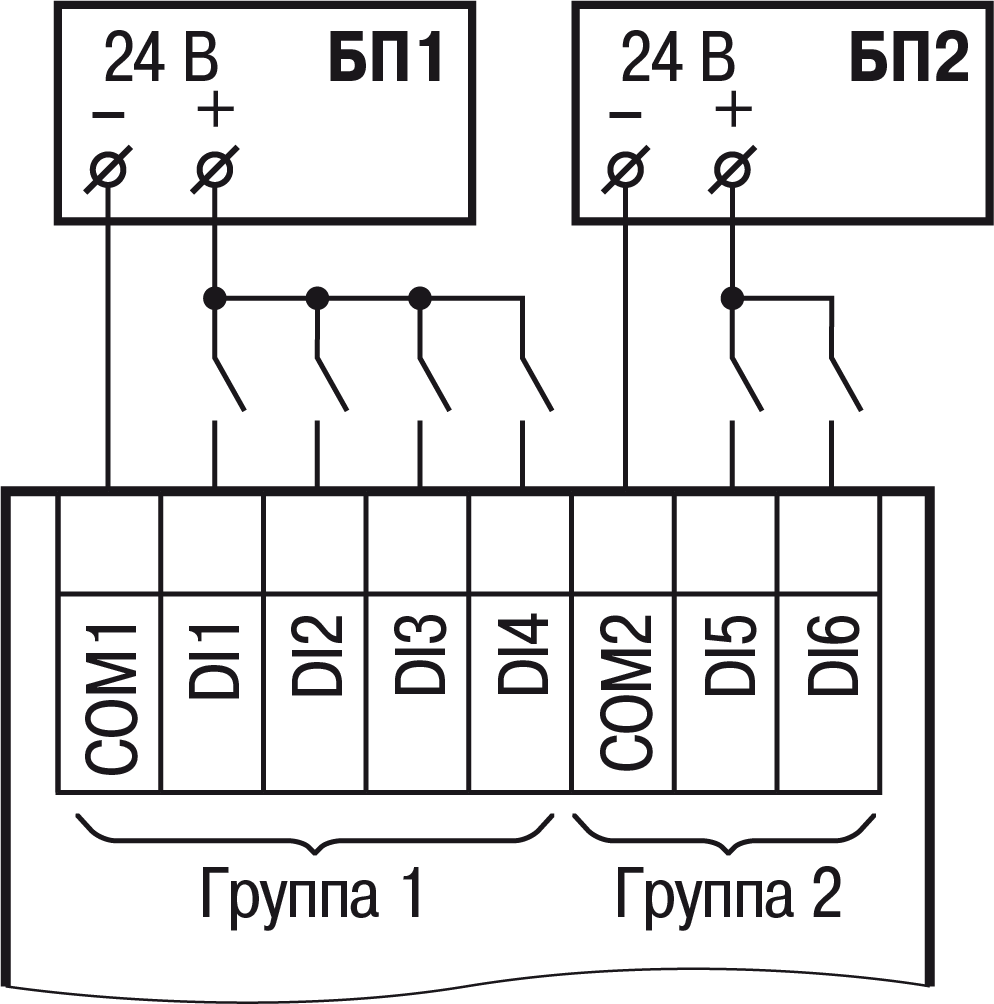

Graphic
Схема подключения дискретных датчиков с питанием 24 В к входам типа «Д»

Подключение датчиков c выходом транзистора n-p-n и p-n-p к дискретным входам типа «Д»

На каждом дискретном входе расположен RC-фильтр с R = 56 Ом и C = 10 нФ. Минимальный уровень верхней границы «логического нуля» дискретного входа UDI lmin = 6,5 В. Максимальный уровень нижней границы «логической единицы» дискретного входа UDI hmax = 8,55 В.

Датчик с выходом push-pull

Дискретный датчик с выходом push-pull следует подключать напрямую к входу типа «Д».

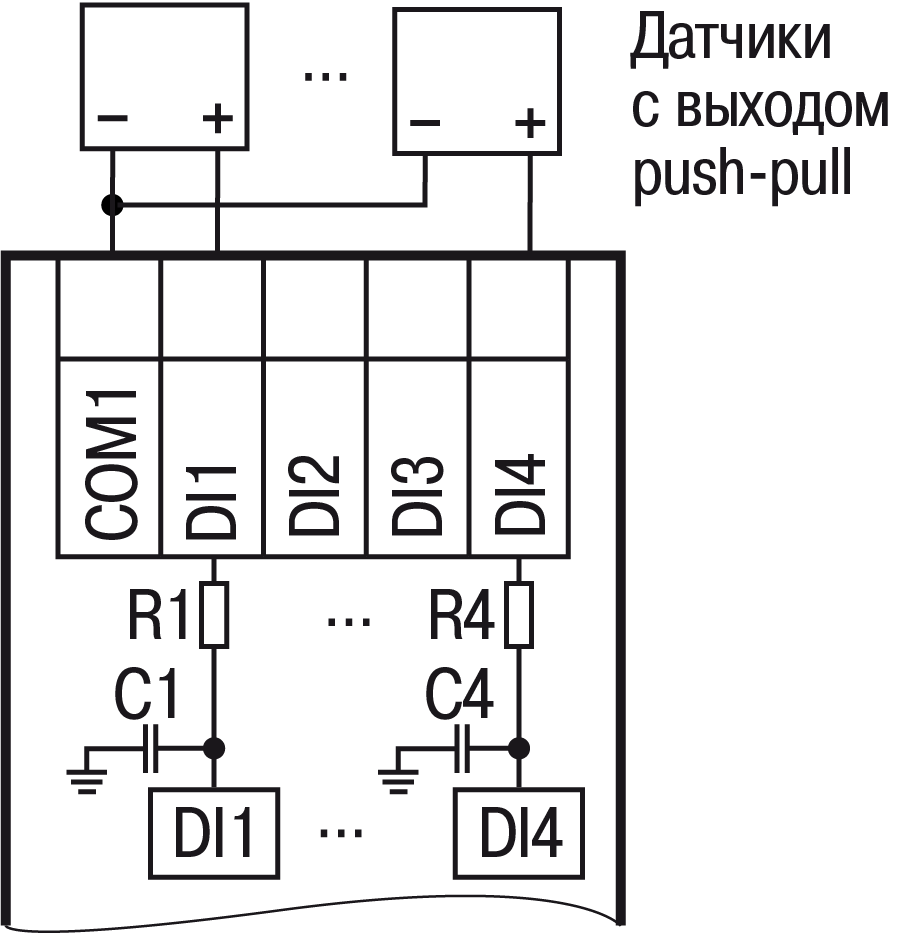

Graphic
Подключение к входам типа «Д» датчиков с выходом push-pull
Датчик с выходом n-p-n транзистора

Датчик с выходом n-p-n транзистора следует подключать с помощью дополнительного резистора Rд (см. рисунок ниже).

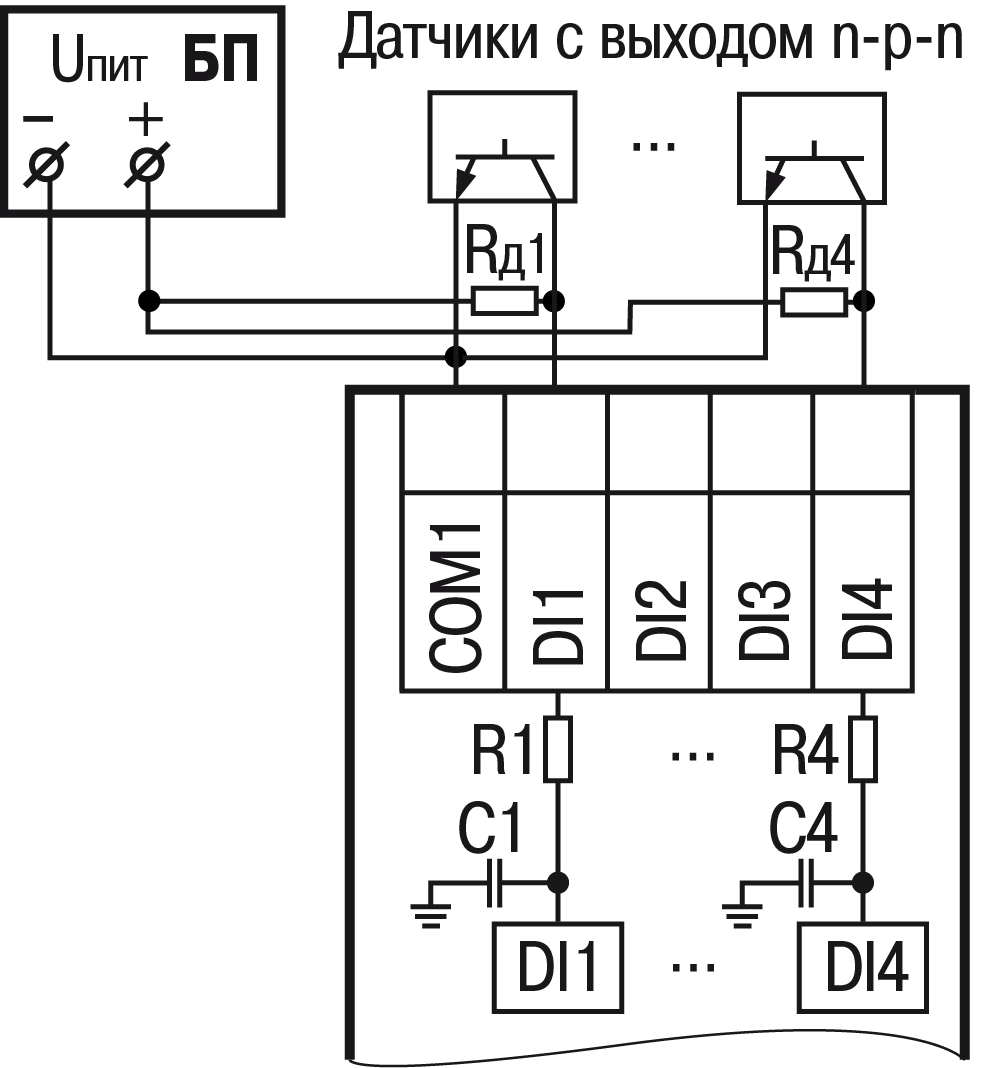

Graphic
Подключение к входам типа «Д» датчиков с выходом n-p-n

Номинал резистора Rд зависит от:

  • напряжения питания Uпит;

  • времени нахождения транзистора датчика в закрытом состоянии (tcl_VT);

  • требуемой нижней границы уровня логической единицы.

Минимальный уровень напряжения Uпит min, который прибор будет воспринимать как «логическую единицу», рассчитывается по формуле:

Graphic

где Iном DI – номинальный ток дискретного входа, составляющий 2,72 мА. Если Uпит будет ниже расчетного Uпит min, то прибор не воспримет такое напряжение как «логическую единицу».

Поскольку на дискретном входе прибора установлен RC-фильтр, длительность tcl_VT и напряжение Uпит влияет на то, успеет ли емкость С1 зарядиться до максимального уровня нижней границы «логической единицы» входа (UDI h max).

Если напряжение Uпит будет слишком низкое, а сопротивление Rд слишком большим, то может не хватить времени когда транзистор датчика закрыт, чтобы зарядить емкость С1 до 8,55 В.

Напряжение, до которой заряжается емкость С1, рассчитывается по формуле:

Graphic

где

Ut – напряжение, до которого зарядится конденсатор С1;

t – время заряда;

Т рассчитывается по формуле: Graphic

Ut должно быть больше 8,55 В и находиться на таком уровне не менее 2 мс. Максимальное значение сопротивления Rд, при котором напряжение на входе UDI достигнет 8,55 В, рассчитывается по формуле:

Graphic

Длительность нахождения транзистора датчика в закрытом состоянии для дискретного входа должно быть не менее Ut + 2 мс. Следует подбирать датчик с выходом транзистора n-p-n с учетом допустимого тока и рассеиваемой мощности, а резистор Rд с учетом рассеиваемой мощности.

Из формулы 6.1 следует второе ограничение номинала резистора Rд:

Graphic
Пример

Дано:

Датчик n-p-n подключен к прибору и источнику питания 12 В.

tcl_VT = 5 мс.

Расчет:

Для надежной работы напряжение UDI должно достичь 8,55 В за 3 мс и минимум 2 мс не опускаться ниже этого значения.

Номинал резистора Rд должен соответствовать условиям формул 6.4 и 6.5:

Graphic



Graphic

Таким образом, номинал Rд должен быть не больше 1212 Ом.

Некоторые значения номиналов резистора Rд в зависимости от напряжения питания и длительности пассивного уровня дискретного выхода приведены в таблице ниже.

Значения номиналов резистора R

Напряжение питания дискретного выхода (Uпит), В

Длительность пассивного уровня дискретного выхода, мс

Сопротивление Rд, Ом

9

5

100

12

1000

24

5000

Датчик с выходом p-n-р транзистора

Датчик с выходом p-n-р транзистора следует подключать с помощью дополнительного резистора Rд (см. рисунок ниже).

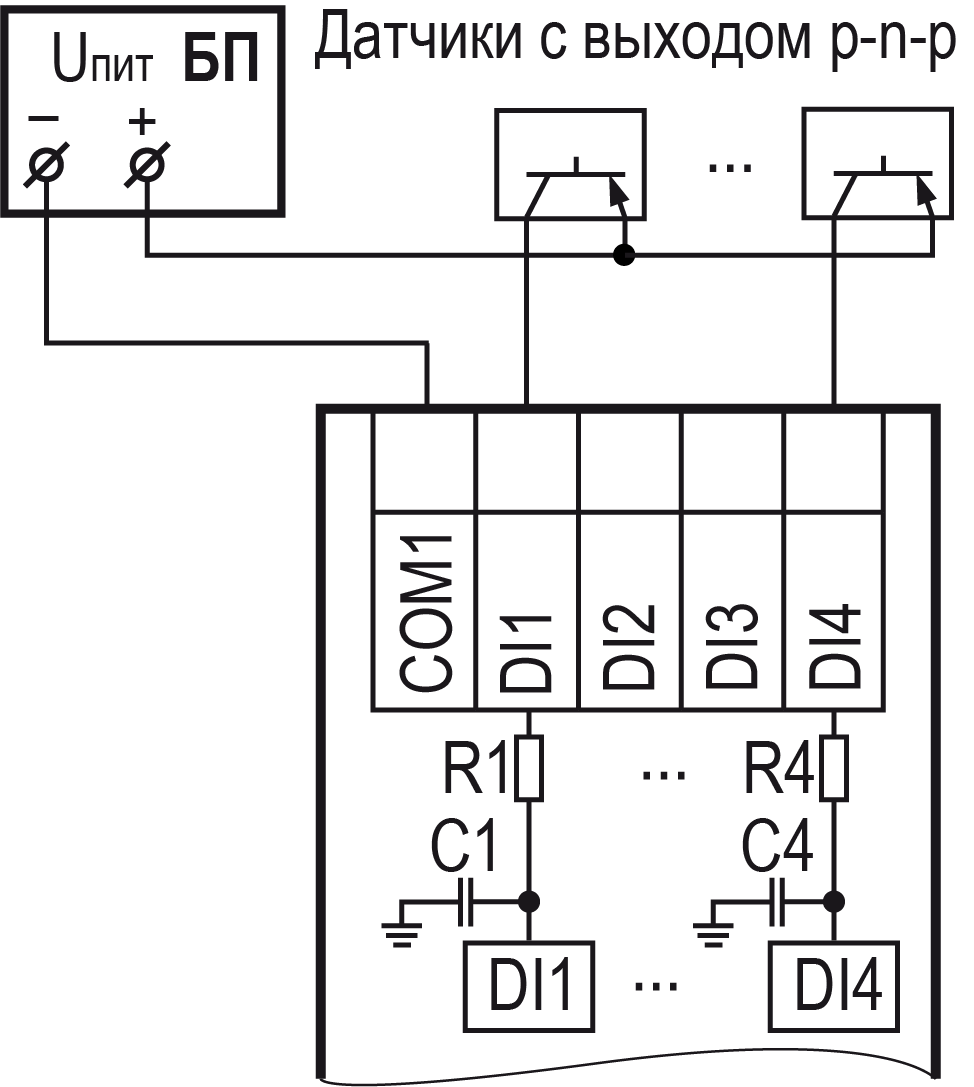

Graphic
Подключение к входам типа «Д» датчиков с выходом p-n-р

Номинал резистора Rд зависит от напряжения питания Uпит и от длительности tcl_VT при которых транзистор закрыт.

Поскольку на дискретном входе прибора установлен RC-фильтр, длительность влияет на то, успеет ли емкость С1 разрядиться до минимального уровня верхней границы «логического нуля» дискретного входа (UDI lmin).

Если напряжение Uпит будет слишком высокое, а сопротивление Rд слишком большим, то напряжение на входе прибора может не успеть достичь напряжения 6,5 В за время пока транзистор датчика закрыт.

Напряжение, до которого разрядится емкость С1 рассчитывается по формуле:

Graphic

где

Ut – напряжение, до которого разрядится конденсатор С1;

t – время разряда.

Т рассчитывается по формуле: Graphic

Ut должно быть меньше 6,5 В и находиться на таком уровне не менее 2 мс. Максимальное значение сопротивления Rд при котором напряжение на входе UDI достигнет 6,5 В, рассчитывается по формуле:

Graphic

Длительность пассивного уровня дискретного выхода при котором транзистор закрыт, должно быть не менее Ut + 2 мс.

При этом надо подбирать датчик с выходом p–n–p транзистора с учетом допустимого тока и рассеиваемой мощности, а Rд с учетом рассеиваемой мощности.

Некоторые значения номиналов резистора Rд в зависимости от напряжения питания и длительности пассивного уровня дискретного входа приведены в таблице ниже.

Значения номиналов резистора R в зависимости от напряжения питания и длительности пассивного уровня

Напряжение питания дискретного выхода (Uпит), В

Длительность пассивного уровня дискретного входа, мс

Сопротивление Rд, кОм

30

100

6

24

20

1

12

5

0,4

Подключение датчиков к быстрым дискретным входам типа «ДС»

Примечание
Если входы типа«ДС» не воспринимают входные сигналы, то следует проверить полярность подключения.

На каждом быстром дискретном входе расположен RC-фильтр с R = 56 Ом и C = 470 пФ. Минимальный уровень верхней границы «логического нуля» входа UDI lmin = 6,5 В. Максимальный уровень нижней границы «логической единицы» дискретного входа UDI hmax = 8,55 В.

Датчик с выходом push-pull

Дискретный датчик с выходом push-pull следует подключать напрямую к входу типа «ДС».

Graphic
Подключение к входам типа «ДС» датчиков с выходом push-pull
Датчик с выходом n-p-n транзистора

Датчик с выходом типа n-p-n транзистор следует подключать с помощью дополнительного резистора Rд (см. рисунок ниже).

Graphic
Подключение к входам типа «ДС» датчиков с выходом n-p-n

Номинал резистора Rд зависит от:

  • напряжения питания Uпит;

  • времени нахождения транзистора датчика в закрытом состоянии (tcl_VT);

  • требуемой нижней границы уровня логической единицы.

Минимальный уровень напряжения Uпит min, который прибор будет воспринимать как «логическую единицу», рассчитывается по формуле:

Graphic

Где Iном DI – номинальный ток быстрого дискретного входа, составляющий 2,72 мА. Если Uпит будет ниже расчетного Uпит min, то прибор не воспримет такое напряжение как «логическую единицу».

Поскольку на дискретном входе прибора установлен RC-фильтр, длительность tcl_VT и напряжение Uпит влияет на то, успеет ли емкость С1 зарядиться до максимального уровня нижней границы «логической единицы» входа (UDI h max).

В ситуациях, когда напряжение Uпит слишком низкое, а сопротивление Rд слишком большое, полученная длительность переходного процесса не позволит зарядить C1 до 8,55 В за время, когда транзистор датчика закрыт (см. таблицу).

Напряжение, до которой заряжается емкость С1, рассчитывается по формуле:

Graphic

где:

Ut – напряжение, до которого зарядится конденсатор С1;

t – время заряда.

Т рассчитывается по формуле: Graphic

Ut должно быть больше 8,55 В и находиться на таком уровне не менее 5 мкс для быстрого дискретного входа. Максимальное значение сопротивления Rд, при котором напряжение на входе UDI достигнет 8,55 В, рассчитывается по формуле:

Graphic

Длительность нахождения транзистора датчика в закрытом состоянии для быстрого дискретного входа должно быть равно Ut + 5 мкс. При этом надо подбирать датчик с выходом p–n–p транзистора с учетом допустимого тока и рассеиваемой мощности, а резистор Rд с учетом рассеиваемой мощности.

Из формулы 6.9 следует второе ограничение номинала резистора Rд:

Graphic

Некоторые значения номиналов резистора Rд в зависимости от напряжения питания дискретного выхода и длительности пассивного уровня дискретного входа приведены в таблице ниже.

Значения номиналов резистора R

Напряжение питания дискретного выхода (Uпит), В

Длительность пассивного уровня дискретного выхода, мс

Сопротивление Rд, Ом

9

0,01

100

12

500

24

4900

Датчик с выходом p-n-р транзистора

Датчик с выходом на p-n-р транзистора следует подключать с помощью дополнительного резистора Rд (см. рисунок ниже).

Graphic
Подключение к входам типа «ДС» датчиков с выходом p-n-р

Номинал резистора Rд зависит от напряжения питания Uпит и от времени tcl_VT при котором транзистор датчика закрыт.

Поскольку на дискретном входе прибора установлен RC-фильтр, время нахождения транзистора датчика влияет на то, успеет ли емкость С1 разрядиться до минимального уровня верхней границы «логического нуля» дискретного входа (UDI lmin).

Если напряжение Uпит будет слишком высокое, а сопротивление Rд слишком большим, то напряжение на входе прибора может не успеть достичь напряжения 6,5 В за время пока транзистор датчика закрыт.

Напряжение, до которого разрядится емкость С1 рассчитывается по формуле:

Graphic

где

Ut – напряжение, до которого разрядится конденсатор С1;

t – время разряда.

Т рассчитывается по формуле: Graphic

Ut должно быть меньше 6,5 В и находиться на таком уровне не менее 5 мкс. Максимальное значение сопротивления Rд при котором напряжение на входе UDI достигнет 6,5 В, рассчитывается по формуле:

Graphic

Длительность пассивного уровня дискретного выхода при котором транзистор закрыт, должно быть не менее Ut + 5 мкс.

При этом надо подбирать датчик с выходом транзистора p–n–p с учетом допустимого тока и рассеиваемой мощности, а Rд с учетом рассеиваемой мощности.

Некоторые значения номиналов резистора Rд и длительности пассивного уровня в зависимости от напряжения питания и длительности пассивного уровня дискретного выхода приведены в таблице ниже.

Значения номиналов резистора R и длительности пассивного уровня

Напряжение питания дискретного выхода (Uпит), В

Длительность пассивного уровня дискретного, мс

Сопротивление Rд, кОм

30

0,01

6

24

8

12

17

Подключение дискретных датчиков к аналоговым входам

Предупреждение
Перед подключением дискретных датчиков, следует проверить, что вход прибора настроен на дискретный режим.
Graphic
Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт

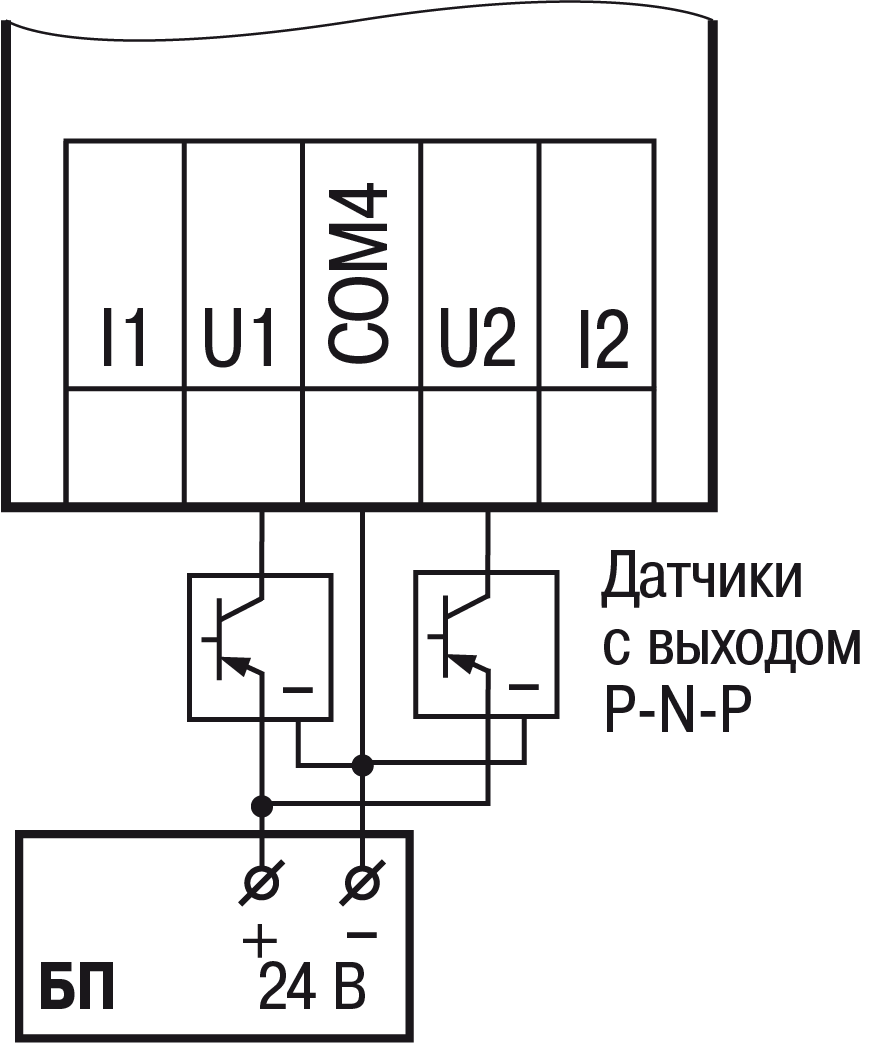

Graphic
Схема подключения к универсальным входам, работающим в дискретном режиме трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором
Примечание
Контакты COM4 объединены электрически внутри прибора.

Подключение аналоговых датчиков

Предупреждение
Перед подключением аналоговых датчиков следует проверить, что вход прибора настроен на аналоговый режим.

Режим работы универсального входа переключается в OwenLogic (см. раздел).

Внимание
Настройка режима работы входа в OwenLogic должна соответствовать схеме подключения датчика к клеммам входа.
Предупреждение
Для защиты входных цепей прибора от возможного пробоя зарядами статического электричества, накопленного на линиях связи «прибор – датчик», перед подключением к клеммнику прибора их жилы следует на 1–2 секунды соединить с винтом функционального заземления (FE) щита.

Во время проверки исправности датчика и линии связи следует отключить прибор от сети питания. Чтобы избежать выхода прибора из строя при «прозвонке» связей, следует использовать измерительные устройства с напряжением питания не более 4,5 В. Для более высоких напряжений питания этих устройств отключение датчика от прибора обязательно.

Параметры линии соединения прибора с датчиком приведены в таблице ниже.

Параметры линии связи прибора с датчиками
Тип датчикаДлина линий, м, не болееСопротивление линии, Ом, не болееИсполнение линии
Резистивные сигналы100—*Двухпроводная, провода равной длины и сечения
Унифицированный сигнал постоянного тока100100Двухпроводная
Унифицированный сигнал напряжения постоянного тока1005Двухпроводная
Примечание

* Для двухпроводной схемы подключения датчика сопротивление проводов, идущих к датчику, суммируется с сопротивлением датчика, и вносит пропорциональную погрешность в измерение. Фактор суммирования сопротивлений следует учитывать во время проектирования схемы подключения и соотносить сопротивление подводящих проводов с рабочим диапазоном сопротивления датчика.

Например, датчик Cu 500 (α = 0,00428 °С−1) с диапазоном измерений −50...+200 °С имеет соответствующий диапазон сопротивлений 393,5...926 Ом. Рабочий диапазон датчика составляет 532,5 Ом. Следовательно, сопротивление подводящих проводов в 1 Ом внесет погрешность (1 ∙ 100) / 532,5 = 0,19 % в показания температуры.

ТС подключается по двухпроводной схеме.

Graphic
Подключение ТС к аналоговому входу

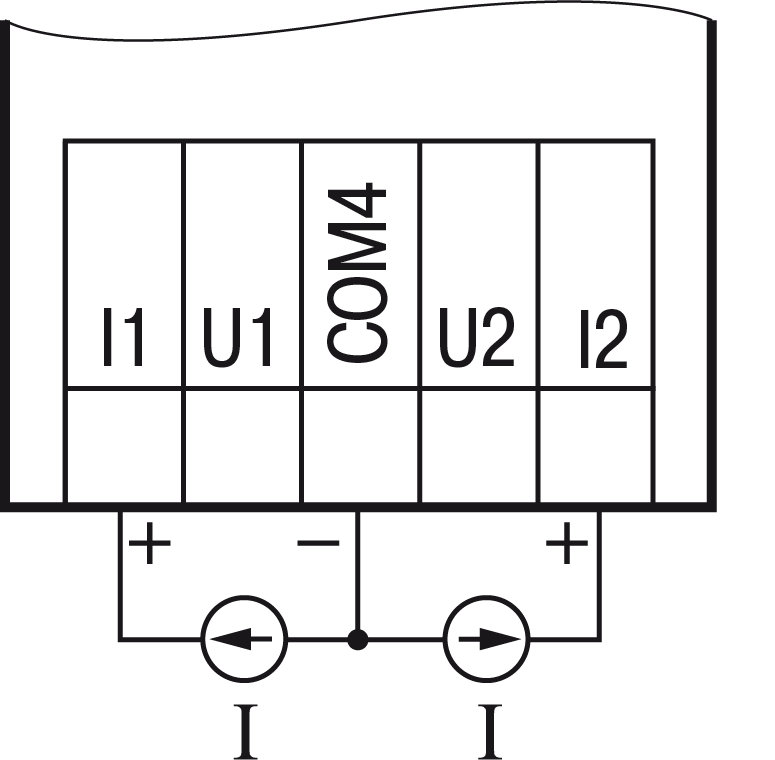

Graphic
Подключение датчиков с выходом в виде тока

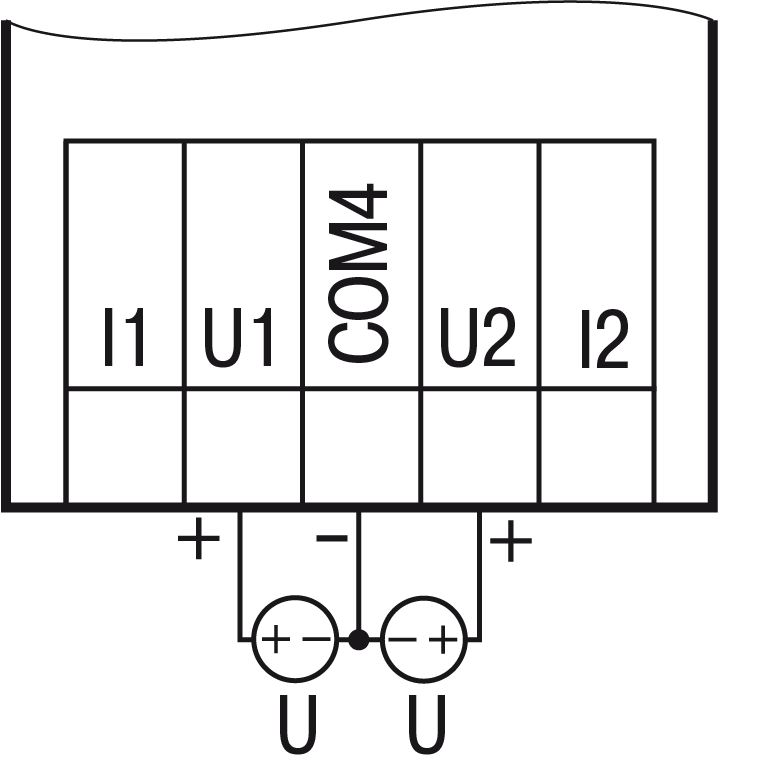

Graphic
Подключение датчиков с выходом в виде напряжения

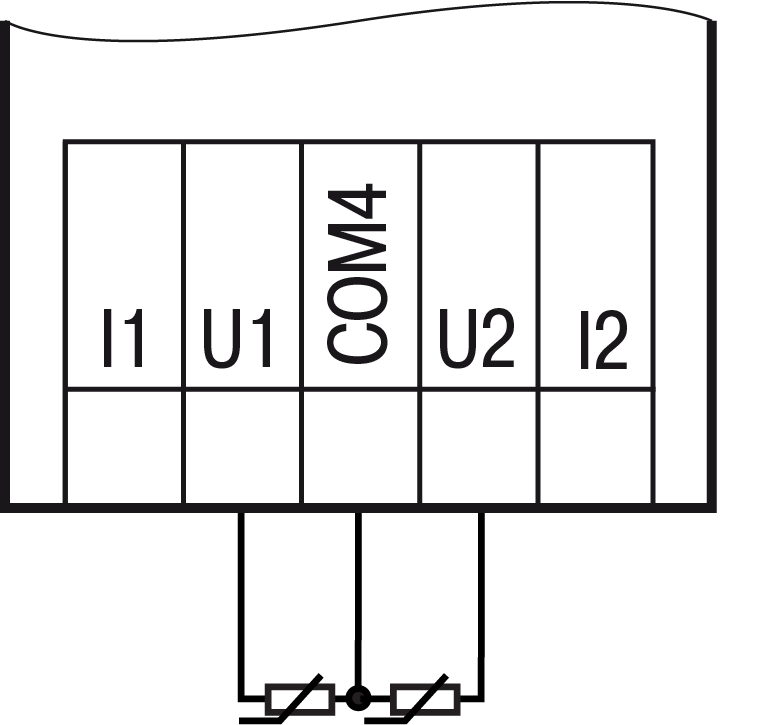

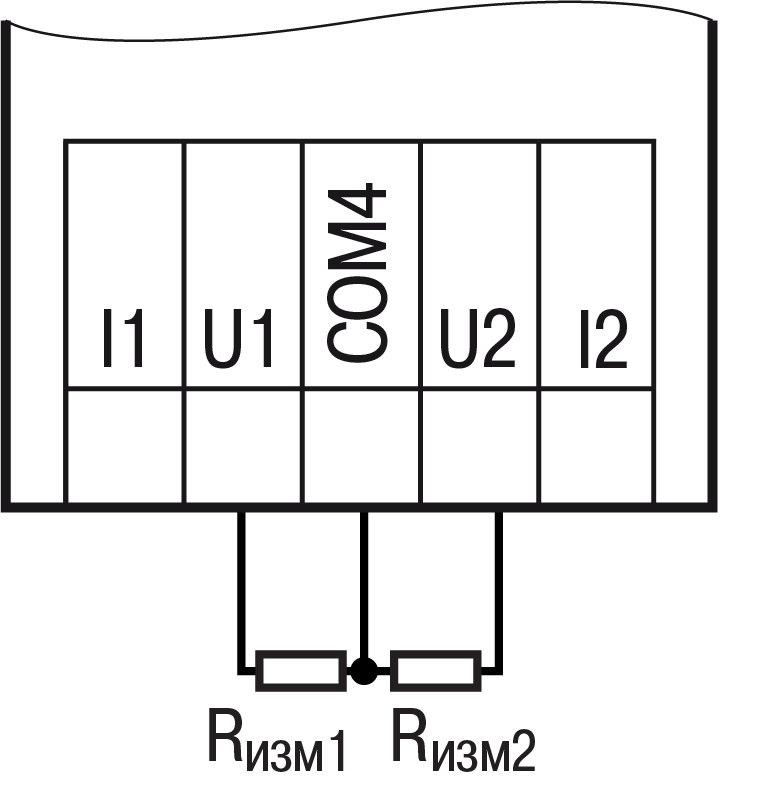

Graphic
Подключение резистивных датчиков

Подключение нагрузки к ВЭ

Подключение нагрузки к ВЭ типа «КТ»

Graphic

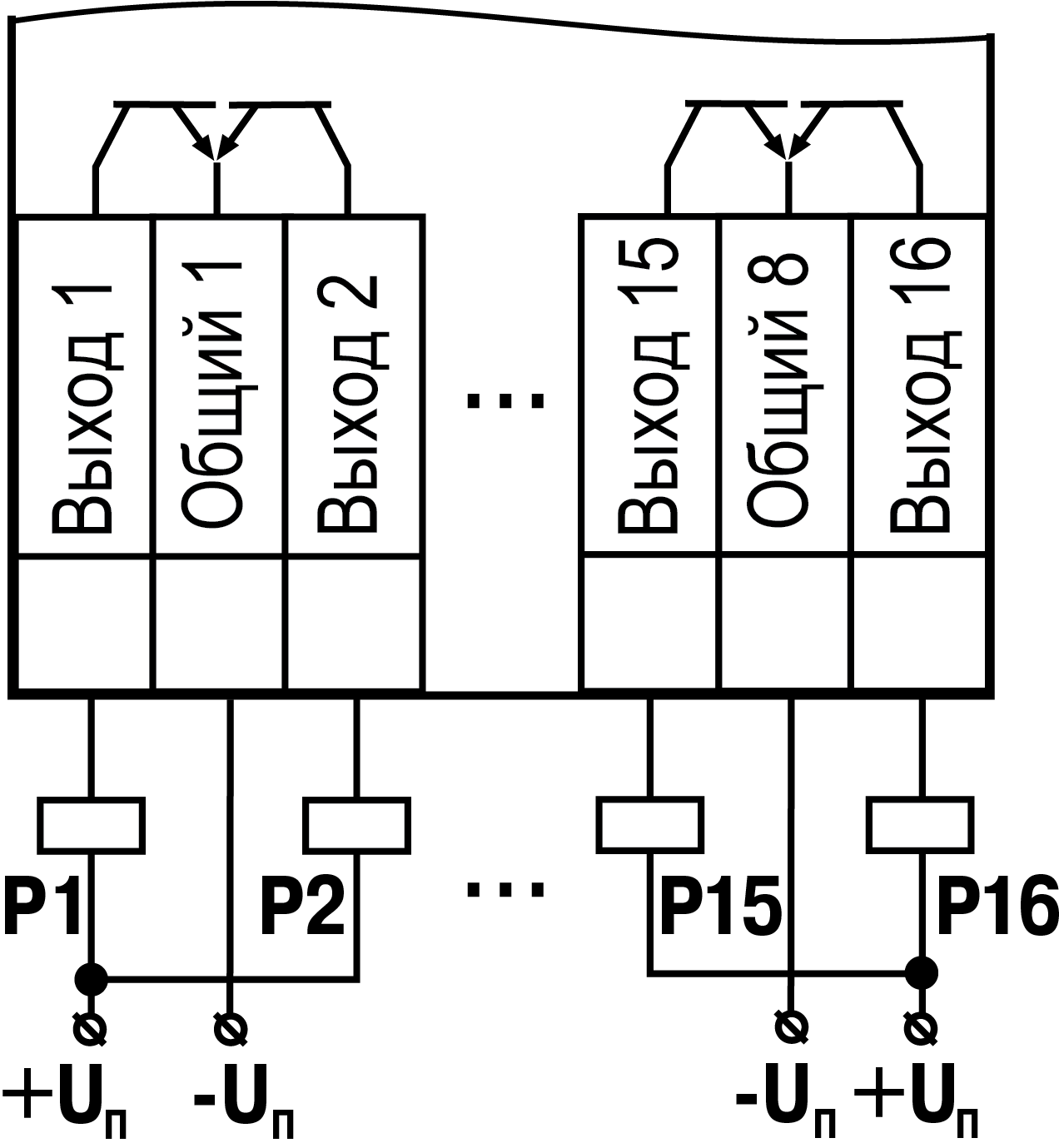

Подключение нагрузки к выходу типа «КТ»

Подключение нагрузки к ВЭ типа «Р»

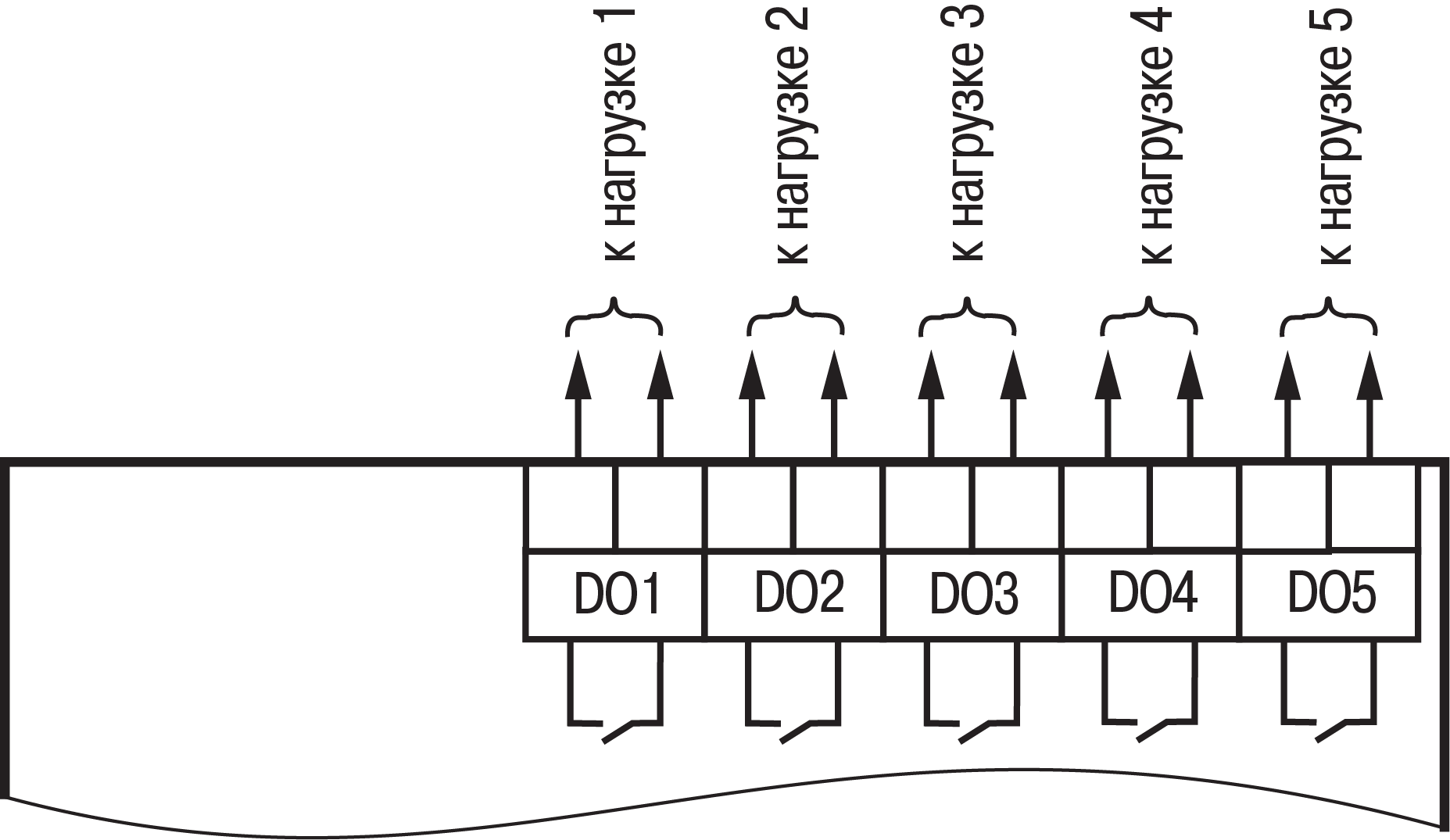

Graphic
Схема подключения нагрузки к ВЭ типа «Р»

Подключение нагрузок к выходу типа «АУ»

Аналоговые выходы гальванически развязаны друг от друга. Если необходимо, то каждый аналоговый выход можно запитать отдельно.

Примечание
Для работы ВЭ следует использовать внешний источник питания постоянного тока.
Внимание
Напряжение источника питания ЦАП должно быть не более 30 В.
Graphic

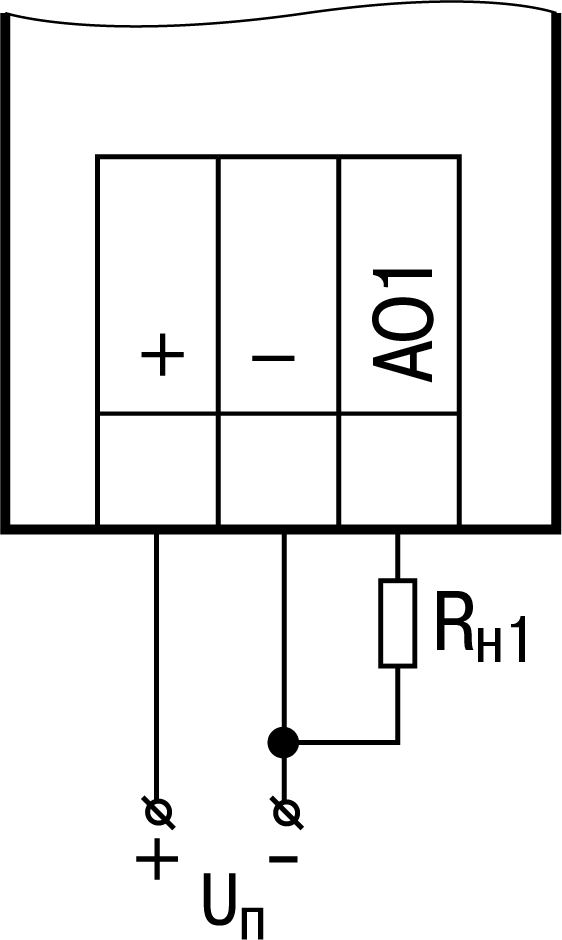

Подключение аналогового выхода, находящегося в режиме источника тока

Сопротивление нагрузки для режима работы выхода 4...20 мА должно быть не более 300 Ом.

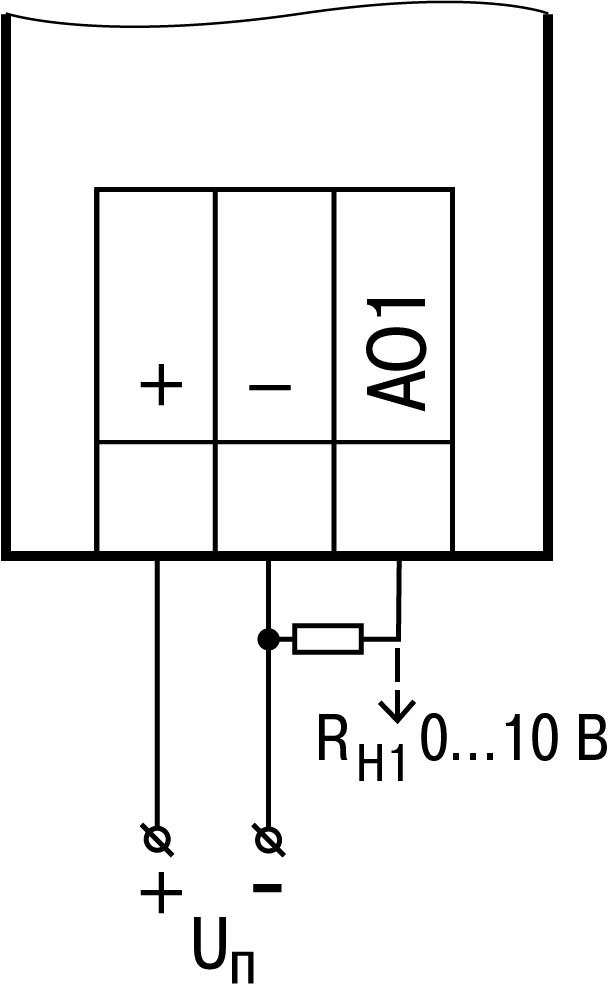

Graphic
Подключение аналогового выхода, находящегося в режиме источника напряжения

Сопротивление нагрузки для режима работы выхода 0...10 В должно быть не менее 1 кОм.

Подключение модуля расширения

Внимание
Подключение модулей к прибору и подключение устройств к модулям следует выполнять только при отключенном питании всех устройств.

Модуль расширения (далее по тексту – «модуль») подключается к прибору с помощью шлейфа длиной 4,5 см из комплекта поставки модуля. После подключения шлейф следует поместить в специальное углубление под крышкой модуля (рисунок, стрелка 1), тем самым позволяя придвинуть модуль вплотную к прибору (рисунок, стрелка 2).

Graphic
Укладка шлейфа в углубление

Модули подключаются только последовательно. Ближайший модуль к прибору всегда будет располагаться в слоте 1 (см. рисунок ниже). Подключение модуля в слот 2 без модуля в слоте 1 невозможно.

Каждый модуль имеет независимое питание с усиленной гальванической изоляцией, что позволяет подключать к прибору модули любой модификации с любым питающим напряжением.

Graphic
Расположение модулей расширения на шине

Во время первого подключения к прибору на модуле будет мигать светодиод «Авария», так как модуль не получает команд от прибора. После внесения модуля в пользовательскую программу и записи в прибор светодиод «Авария» на модуле перестанет мигать. В противном случае следует обновить встроенное ПО модуля.

Подключение к сети RS-485

Для уменьшения ошибок передачи данных следует обеспечить максимально-возможную близость значений сопротивления согласующего резистора Rсогл и волнового сопротивления кабеля. Стандартные кабели для организации сети RS-485 имеют волновое сопротивление 120 Ом.

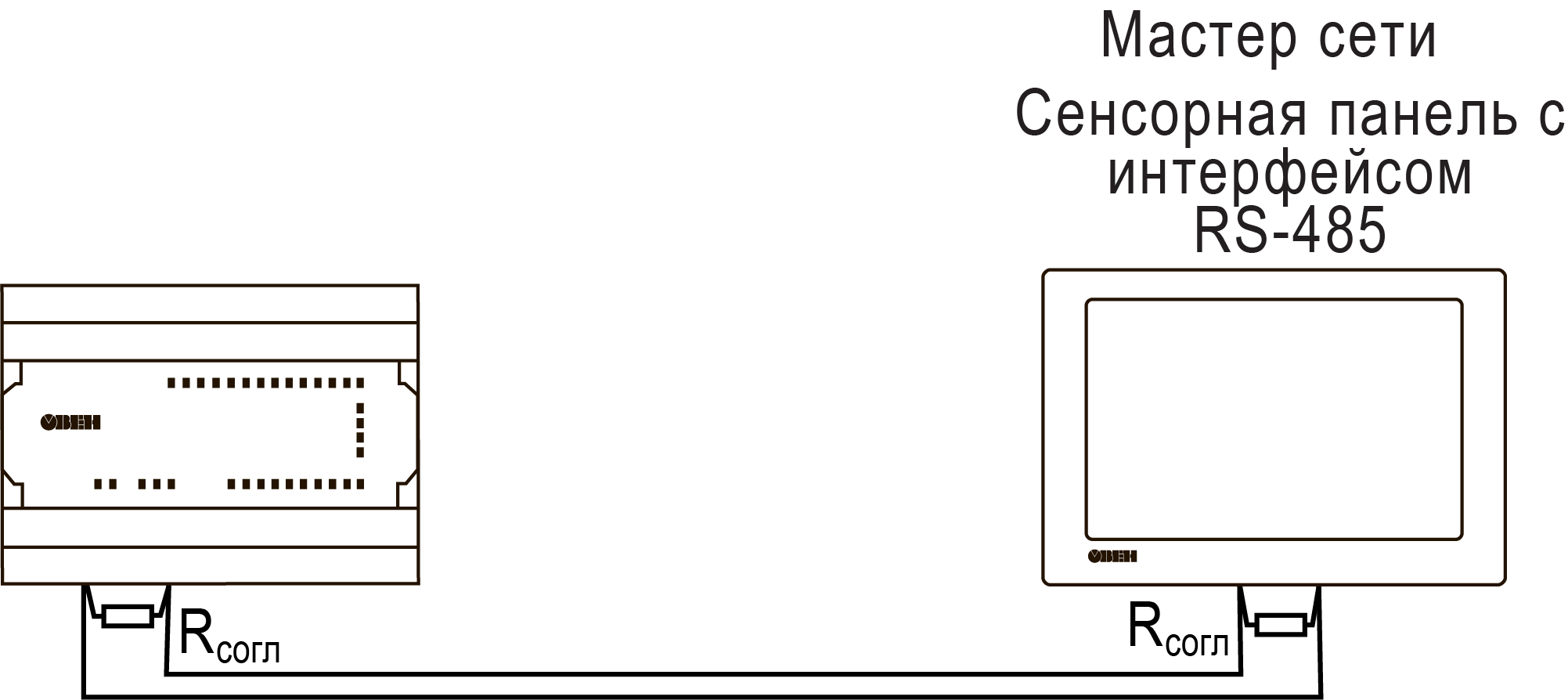

Graphic
Типовая схема подключения в режиме Slave

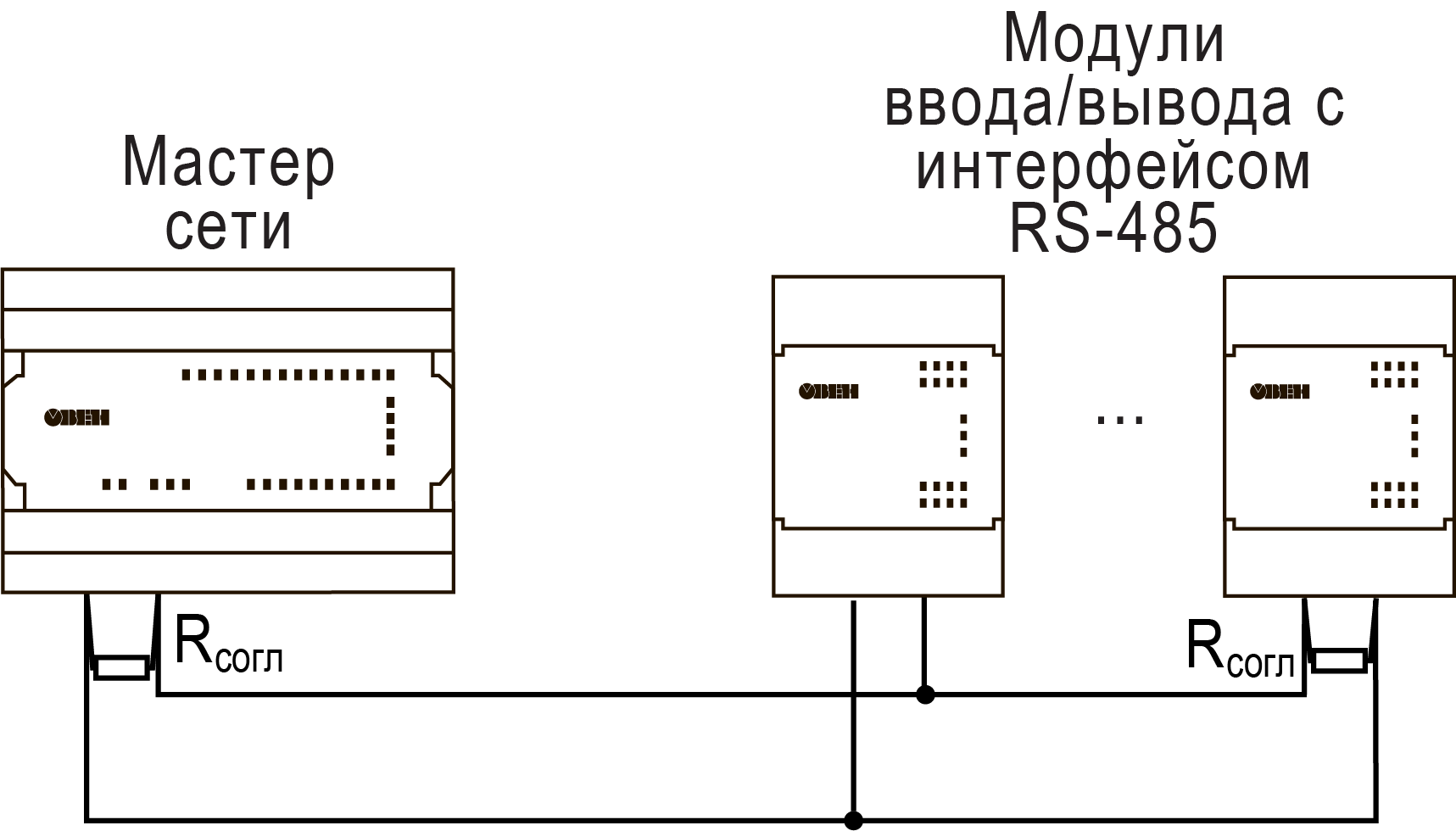

Graphic
Типовая схема подключения в режиме Master

Подключение подтягивающих резисторов RS-485

В прибор встроены подтягивающие резисторы линий А и В интерфейса RS-485. С помощью установки перемычек можно подключить или отключить подтягивающие резисторы.

Для подключение подтягивающих резисторов следует:

  1. Снять крышку прибора (см. раздел).

  2. Установить перемычки для встроенного интерфейса и/или для платы ПР-ИП485 (см. рисунок);

  3. Надеть крышку.

Graphic
Положение перемычек для встроенного интерфейса RS-485 и платы ПР-ИП485: 1) подтягивающие резисторы подключены, 2) подтягивающие резисторы отключены

Подключение по интерфейсу Ethernet

Graphic
Подключение по схеме «Звезда»

Подключение к OwenCloud

Примечание
Подключать к OwenCloud следует только запрограммированный прибор.

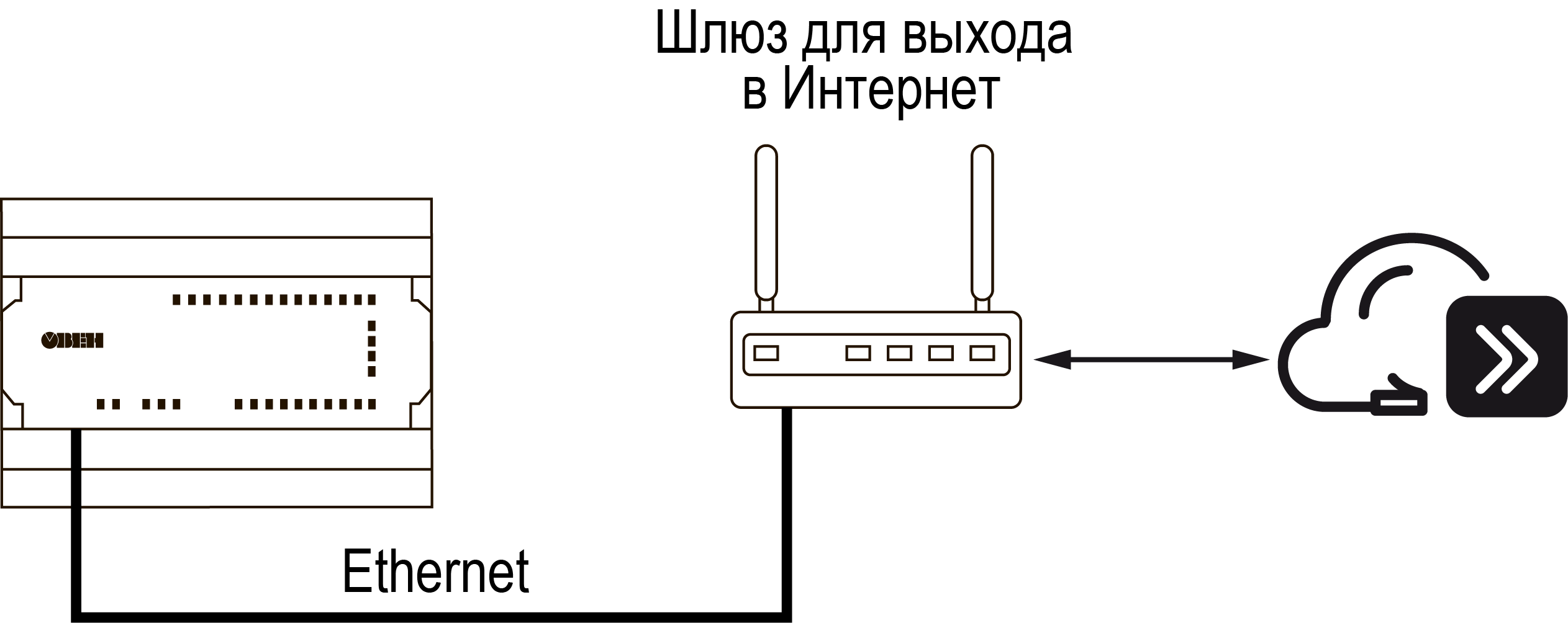

Graphic
Подключение к OwenCloud

Для подключения к OwenCloud следует использовать интерфейс Ethernet. Обмен с OwenCloud возможен одновременно с опросом прибора по Modbus TCP.

Настройка подключения к OwenCloud описана в разделе.

Прибор следует удалить из OwenCloud и добавить заново, если:

  • пользовательская программа была изменена;

  • добавления или удаления сетевых переменных.

Подключение к ПК

Для подключения к ПК прибор следует использовать кабель microUSB — USB или кабель Ethernet.

Graphic
Схема подключения прибора к ПК по USB
Graphic
Схема подключения прибора к ПК по Ethernet
Graphic
Схема подключения прибора к ПК по RS-485

Эксплуатация

Управление и индикация

На лицевой панели прибора расположены светодиоды (см. рисунок ниже).

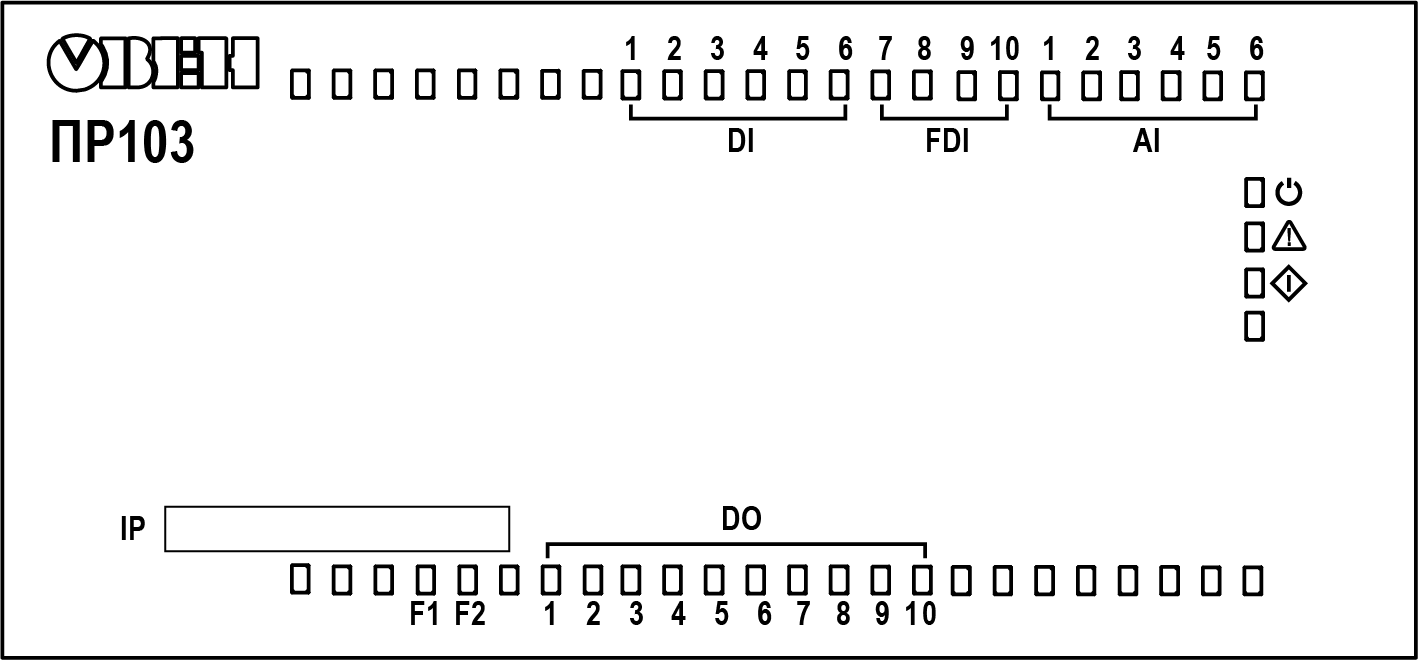

Graphic
Пример лицевой панели прибора
Назначение светодиодов
СветодиодЦветСтатусНазначение

Graphic

Зеленый

СветитсяНа клеммы 1 и 2 подано питание
GraphicКрасныйСветитсяОдновременно мигает красным светодиод Graphic — критическая ошибка (см. таблицу)
МигаетПроцесс обновления встроенного ПО

Мигает определенное количество раз (см. рисунок)

Не критическая ошибка (см. таблицу)
F1ЗеленыйОпределяется при программировании
F2Зеленый

DI1...DI6

ЗеленыйСветитсяНа соответствующий вход подано напряжение, соответствующее уровню логической единицы

FDI1...FDI4

ЗеленыйСветится

Для дискретного режима: на соответствующий вход подано напряжение, соответствующее уровню логической единицы.

Для режимов «энкодер» и «подсчет импульсов»: если за время цикла на вход поступали импульсы

AI1...AI6*

ЗеленыйСветитсяСоответствующий аналоговый вход настроен как дискретный и на вход подано напряжение, соответствующее уровню логической единицы

DO1...DO10**

ЗеленыйСветитсяСоответствующий дискретный выход находится в активном состоянии (реле замкнуто, транзистор открыт)

Graphic

Красный

Зеленый

Не светится

Мигает

Переключатель в положении Стоп. Прибор работает в режиме модуля ввода–вывода (см. раздел)

Красный

Зеленый

Не светится

Не светится

Программа пользователя не загружена. Прибор не настроен

Красный

Зеленый

Светится

Не светится

Нет питания на клеммах 1 и 2. Питание от USB

Красный

Зеленый

Не светится

Светится

Переключатель в положении Работа. Программа пользователя выполняется

Красный

Зеленый

Мигает

Не светится

Обновление встроенного ПО

Красный

Мигает определенное количество раз (см. рисунок)

Одновременно светит светодиод Graphic — критическая ошибка (см. таблицу)

Зеленый

Не светится

Красный

Зеленый

Светится

Светится

Прибор в режиме ожидания загрузки встроенного ПО

Красный

Зеленый

Мигает

Мигает

Загрузка встроенного ПО
Предупреждение

* Присутствуют у модификаций с питанием 24 В.

** Нумерация отличается у различных модификаций.

Graphic
Диаграмма индикации критических и не критических аварий
Индикация критических аварий

Количество импульсов

Описание

1

Ошибка микроконтроллера

2

3

4

Не инициализируется внутренняя шина

5

Неисправен генератор импульсов встроенных часов реального времени

6

Циклические перезагрузки из за некорректной программы пользователя

7

Ошибка Retain

8

Не хватило памяти для программы пользователя

Индикация не критических аварий

Количество импульсов

Описание

1

Разряжена батарея питания часов реального времени и retain-памяти

3

Неисправен интерфейс Ethernet

Более подробно об авариях см. раздел.

Graphic
Панель под крышкой

Под крышкой расположены:

  1. Слот с батареей RTC.
  2. Переключатель Работа/Стоп.
  3. Отверстие для доступа к сервисной кнопке.

  4. Сервисный разъем.

  5. Порт microUSB для программирования прибора.

  6. Разъем для подключения модулей расширения.

Переключатель Работа/Стоп
Положение переключателяФункция
РаботаПользовательская программа выполняется
СтопПользовательская программа остановлена. Можно обновить встроенное ПО прибора (разделе). Или заменить пользовательскую программу, если она вызывает некорректную работу прибора
Прибор работает в режиме модуля ввода/вывода (см. раздел)
Сервисная кнопка
Длительность нажатияФункция
2 с

Настройка IP-адреса (см. раздел)

12 сВосстановление заводских значений параметров прибора (см. раздел)

Порт Ethernet снабжен двумя светодиодами. Описание светодиодов и режимов их индикации приведено на рисунке и в таблице ниже.

Graphic
Расположение светодиодов порта Ethernet: 1) зеленый, 2) оранжевый
Назначение светодиодов порта Ethernet
СветодиодСтатусНазначение
ОранжевыйНе светитсяСкорость обмена 10 Мбит/с
СветитсяСкорость обмена 100 Мбит/с
ЗеленыйНе светитсяНет связи
СветитсяСвязь установлена
МигаетИдет обмен данными

Режимы работы

По включению напряжения питания (основного или от USB), прибор анализирует положение переключателя Работа/Стоп. Далее прибор проводит самодиагностику.

Для программирования прибора достаточно питания от USB. При питании от USB, не работают входы, выходы и интерфейсы RS-485 и Ethernet.

Пользовательская программа, если она записана в память прибора, начинает выполняться сразу после подачи основного питания на клеммы 1 и 2.

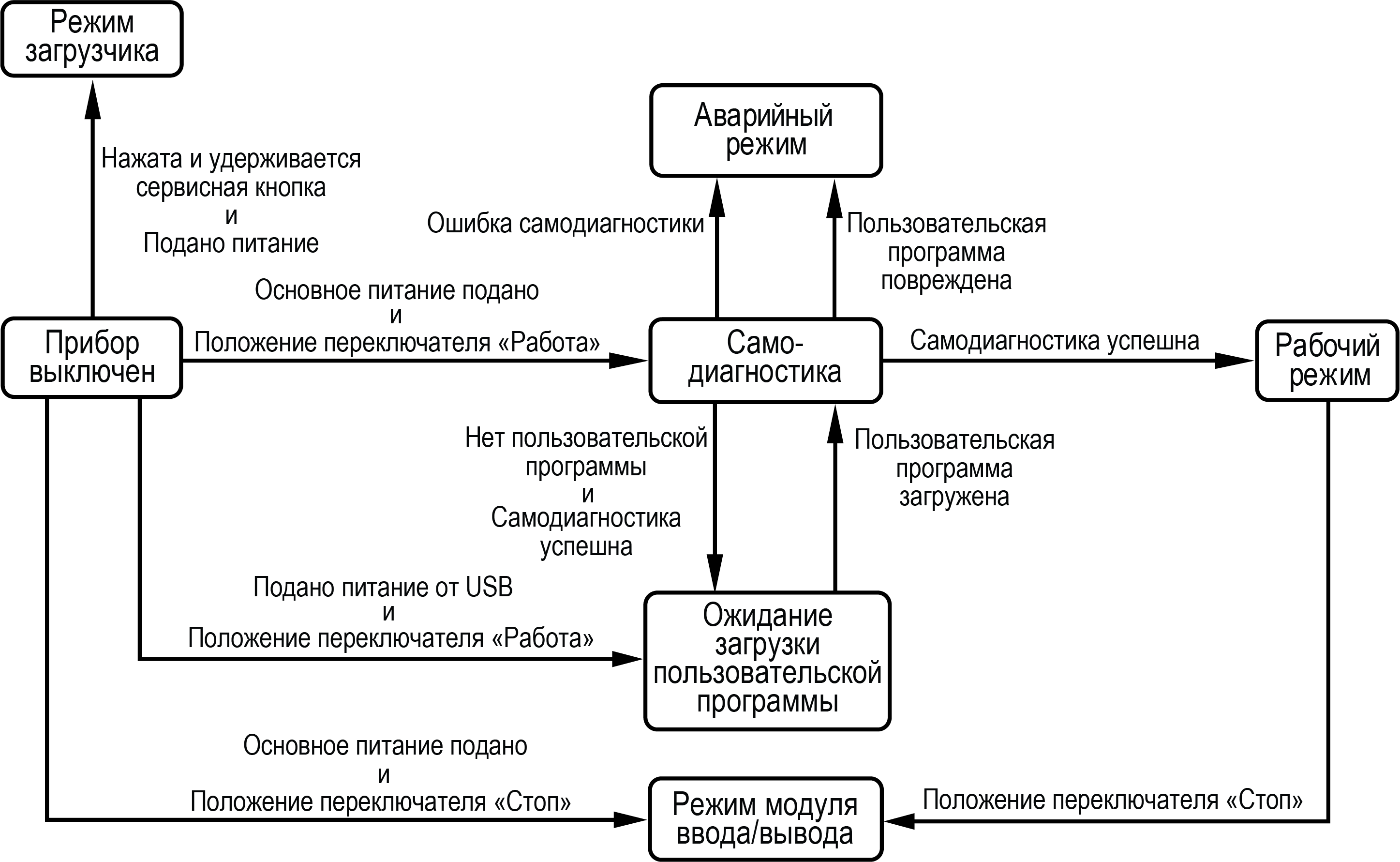

Graphic
Схема переходов между режимами работы

Рабочий режим

В рабочем режиме прибор повторяет следующую последовательность (рабочий цикл):

  • начало цикла;
  • чтение состояния входов;
  • выполнение кода пользовательской программы;
  • запись состояния выходов;
  • переход в начало цикла.

В начале цикла прибор считывает состояния входов и копирует считанные значения в область памяти входов. Далее выполняется код пользовательской программы, которая работает с копией значений входов.

Аварийный режим

В случае возникновения аварии (см. таблицы и) прибор переходит в аварийный режим.

В таблице ниже представлены примеры аварийных ситуаций и рекомендации по их устранению.

Неисправности и способы их устранения

Причина

Рекомендации по устранению

Ошибка микроконтроллераОбратиться в сервисный центр
Не инициализируется внутренняя шина
Неисправен генератор импульсов встроенных часов
Большой период вызова
Ошибка Retain
Не хватило памяти для программы логики
Неисправен интерфейс Ethernet
Элемент питания часов реального времени разряженЗаменить элемент питания (см. раздел)

Если неисправность позволяет подключиться к прибору и по Modbus прочитать регистр статуса, то можно узнать вид неисправности. Назначение его бит приведено в таблице ниже.

Назначение бит регистра статуса 61620 (0xF0B4)

Номер бита

Назначение

Бит 0

Неисправность дискретных входов

Бит 1

Неисправность дискретных выходов

Бит 2

Неисправность аналоговых входов (для модификаций с аналоговыми входами)

Бит 3

Неисправность аналоговых выходов (для модификаций с аналоговыми выходами)

Бит 4

Неисправность интерфейса Ethernet

Бит 5

Не используется

Бит 6

Неисправность интерфейса USB

Бит 7

Не используется

Бит 8

Неисправность RS-485 #1

Бит 9

Неисправность RS-485 #2

Бит 10

Не используется

Бит 11

Неисправность часов реального времени

Бит 12

Отсутствует напряжение на клеммах 1 и 2

Бит 13

Ошибка встроенного ПО. Или цикл логики превышает 100 мс

Бит 14

Не используется

Бит 15

Ошибка операционной системы

Бит 16

Неисправность файловой системы

Бит 17

Встроенный накопитель отформатирован

Бит 18

Нет оперативных параметров

Бит 19

Неисправность встроенного ПО. Или несоответствие версий программы пользователя и встроенного ПО

Бит 20

Программа пользователя отсутствует, настройки сброшены на заводские

Бит 21

Нет архива. Или ошибка записи архива. Или отключена запись параметров в архив из OwenLogic

Бит 22

Переключатель в положении Стоп

Бит 23

Программа пользователя отсутствует

Бит 24

Программа пользователя остановлена

Бит 25

Не используется

Бит 26

Не используется

Бит 27

Не используется

Бит 28

Не используется

Бит 29

Не используется

Бит 30

Не используется

Бит 31

Неисправность программы пользователя в retain-памяти

Режим модуля ввода-вывода

Если переключатель Работа/Стоп перевести в положение Стоп, то пользовательская программа будет остановлена. И прибор начнет работать в режиме модуля ввода-вывода.

В режиме модуля ввода-вывода доступен опрос входов и запись выходов, но сетевые переменные недоступны.

Режим загрузчика

В режиме загрузчика прибор ждет обновление встроенного ПО по интерфейсу USB. Остальные функции прибора не работают.

Прибор переходит в режим загрузчика:

  • если невозможен запуск встроенного ПО в штатном режиме (см. раздел);

  • если пользователь принудительно сменил режим работы прибора.

Для принудительного перевода прибора в режим загрузчика следует:

  1. Снять питание с прибора. Отключить кабель USB, если он был подключен.

  2. Нажать и удерживать сервисную кнопку.

  3. Подать питание на клеммы 1 и 2 или подключить кабель USB.

Работа с модулями расширения

Чтобы увеличить количество входов/выходов прибора, следует воспользоваться модулями расширения линейки ПРМ (см. раздел). Работа модулей расширения определяется пользовательской программой, написанной в OwenLogic.

Время опроса входов и записи состояния выходов модулей расширения определяется сложностью пользовательской программы и не отличается от времени работы с встроенными в прибор входами/выходами.

Состояние логики

Если в прибор записана пользовательская программа, то после добавления в OWEN Configurator переменные и их значения отобразятся в дереве параметров.

Graphic
Значения параметров пользовательской программы, считанные из прибора
Примечание
Если в прибор была записана новая пользовательская программа, то прибор следует заново добавить в OWEN Configurator. В противном случае OWEN Configurator выдаст ошибку подключения к прибору.

В OwenLogic можно привязать к состоянию логики параметры программы пользователя.

Graphic
Привязка переменных пользователя к состоянию логики

Часы реального времени и retain-память

Прибор оснащен встроенными часами реального времени. Все настройки прибора хранятся в retain-памяти. При наличии питания прибора часы реального времени и retain-память питаются от подаваемого на контакты 1 и 2 напряжения.

Если основное питание отсутствует, то часы реального времени и retain-память прибора питаются от сменного элемента типоразмера CR2032 (далее — «батарея»). Показания часов реального времени используется для записи в архив.

Энергии полностью заряженной батареи хватает на непрерывное питание часов реального времени и retain-памяти в течение 5 лет. В случае эксплуатации прибора при температуре на границах рабочего диапазона время непрерывного питания от батареи сокращается.

Ошибки, связанные с часами реального времени и retain-памятью, приведены в разделе.

При разряженной батарее часы реального времени и настройки, что были изменены в процессе работы по Modbus или программы пользователя, будут сброшены в случае пропадания основного питания. Если настройки сбросились, то следует заменить батарею (см. раздел).

Уровень заряда батареи можно проверить с помощью OWEN Configurator или OwenLogic.

Обновление встроенного ПО

Внимание
Для обновления встроенного ПО следует отключить прибор от облачного сервиса OwenCloud.
Примечание
При обновлении встроенного ПО прибора через OwenLogic или OWEN Configurator программа пользователя в приборе будет удалена.

В приборе можно обновлять встроенное ПО через интерфейсы программирования.

Для смены встроенного ПО следует:

  1. Подготовить ПК с ОС Windows Vista/7/8/10, установленным OWEN Configurator или OwenLogic и доступом в Интернет;

  2. Установить USB драйвер прибора на ПК.

Обновление в OWEN Configurator

Встроенное ПО обновляется по следующим интерфейсам:

  • USB;

  • Ethernet (рекомендуется).

Примечание
При обновлении по Ethernet на прибор следует подать питание.

Для обновления встроенного ПО с помощью файла прошивки следует:

  1. Скачать со страницы прибора на сайте owen.ru архив с файлом прошивки.

  2. Распаковать архив.

  3. Подключить прибор к ПК.

  4. Запустить OWEN Configurator.

  5. Добавить прибор в OWEN Configurator.

  6. Нажать кнопку Обновить устройство.

  7. В появившемся меню выбрать «Загрузить встроенное ПО из файла». Нажать кнопку Далее.

  8. В появившемся окне выбрать распакованный файл прошивки и нажать кнопку Открыть.

  9. В появившемся окне нажать кнопку Загрузить.

  10. Дождаться завершения процесса.

  11. Отключить прибор от ПК

Обновление с помощью OwenLogic
Примечание
OwenLogic может обновить ПО прибора во время записи пользовательской программы.

Если встроенное ПО не получается автоматически обновить, то можно обновить принудительно. Данный способ может потребоваться, если прибор не определяется в OwenLogic, но прибор корректно отображается в Диспетчере устройств.

Для принудительной смены встроенного ПО следует:

  1. Подключить прибор к ПК с помощью кабеля microUSB — USB или Ethernet.

  2. Далее:
    • если прибор подключен по USB, проверить в диспетчере устройств Windows какой СОМ-порт был присвоен прибору;

    • если прибор подключен по Ethernet, проверить сетевые настройки с помощью ПО OWEN Configurator.

  3. В OwenLogic указать уточненные в п. 2 значения в меню Прибор/Настройка порта.

  4. В меню OwenLogic выбрать пункт Прибор/Обновить встроенное ПО. Из списка выбрать нужную модель.

    Примечание
    Уточнить модификацию можно по надписи на боковой поверхности прибора.
  5. Запустить процесс смены встроенного нажатием кнопки Выбрать.

Разрыв связи между ПК и прибором во время обновления приведет к повреждению встроенного ПО и неработоспособности прибора. Для восстановления работоспособности прибора следует повторить операцию принудительного обновления встроенного ПО.

Техническое обслуживание

Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования безопасности из раздела.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие процедуры:

  • проверка крепления прибора;
  • проверка винтовых соединений;
  • удаление пыли и грязи с клеммника прибора.

Замена элемента питания

Примечание
Во время смены элемента следует не отключать питающее напряжение от прибора. Иначе значения часов реального времени и параметров, записанных в retain-память, будут сброшены.

Для замены элемента питания следует:

  1. Подцепив за рифленую зону (см. рисунок, стрелка 1), открыть крышку на лицевой панели прибора (стрелка 2).

  2. Предупреждение
    Перед заменой элемента питания следует снять статический заряд с инструмента и рук.

    Отверткой подцепить батарейку сверху и, придерживая ее, достать из прибора.

  3. Соблюдая полярность, вставить новую батарейку.

  4. Закрыть крышку.

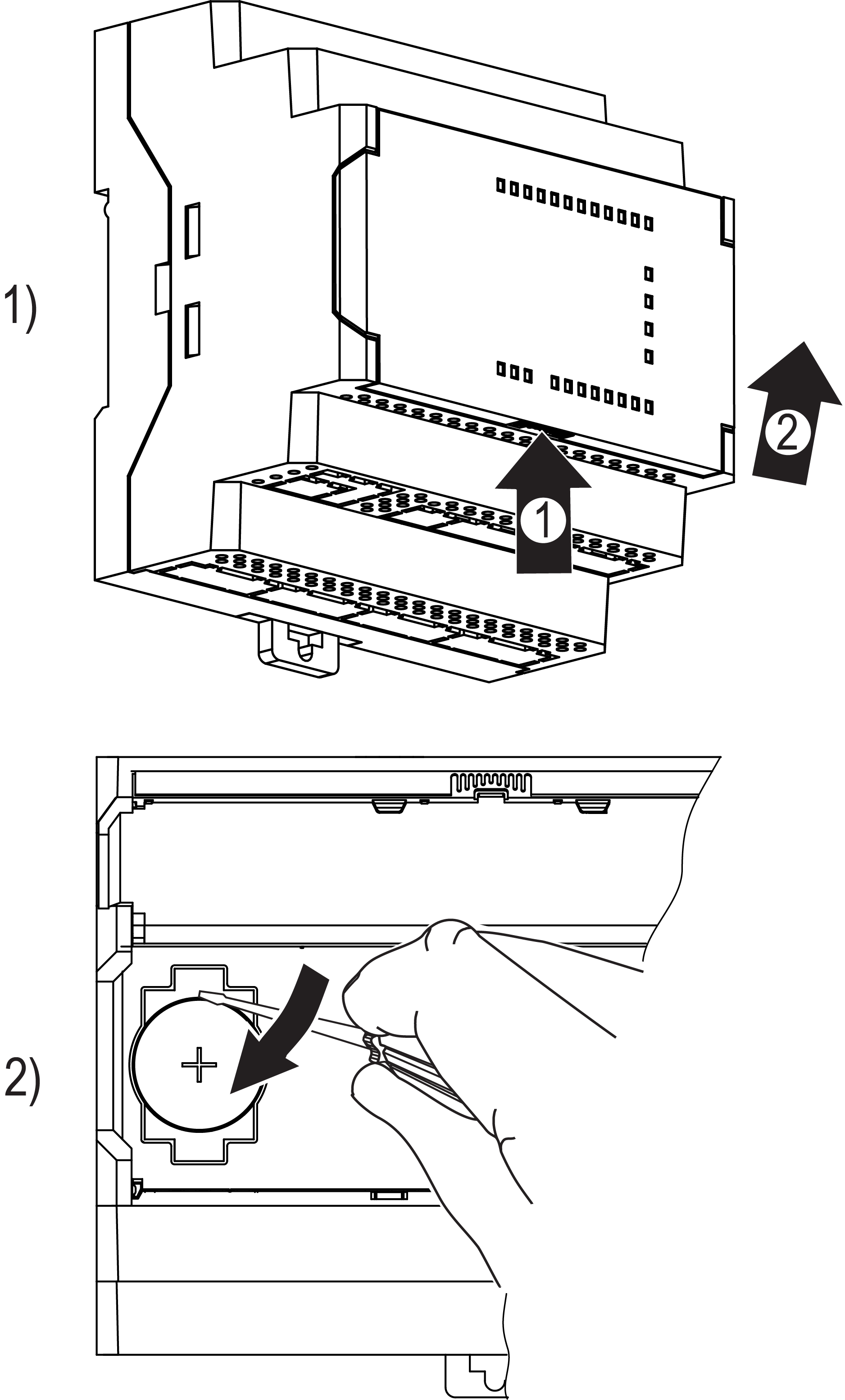

Graphic
Замена батарейки

Снятие крышки

Предупреждение

Чтобы избежать порчи прибора, любые операции по разборке прибора должен выполнять обученный специалист.

Для снятия крышки следует:

  1. Отключить питание прибора и всех подключенных к нему устройств. Отделить от прибора съемные части клеммников.

  2. Снять верхнюю крышку. Для этого отверткой вывести из зацепления защелки основания из отверстий в торцевых поверхностях крышки (см. рисунок, 1). Приподнять крышку над основанием.

  3. Отверткой отогнуть крышку от разъемов на среднем уровне с двух сторон (см. рисунок, 2). Усилие следует прикладывать у нижних разъемов.

    Graphic
    Снятие верхней крышки
  4. Снять крышку.

Установка интерфейсной платы

Предупреждение

Чтобы избежать порчи прибора, любые операции по разборке прибора должен выполнять обученный специалист.

Для модификаций прибора с одним интерфейсом RS-485, второй можно добавить с помощью интерфейсной платы ПР-ИП485.

Для установки интерфейсной платы следует:

  1. Отключить питание прибора.

  2. Снять крышку корпуса (см. раздел).
  3. Снять верхнюю плату (см. рисунок, 1).

  4. Выломать окно в крышке под клеммник платы ПР-ИП485.
  5. Смонтировать в стойки интерфейсную плату (см. рисунок, 2).

  6. Установить обратно верхнюю плату.

  7. Надеть крышку обратно.
Graphic

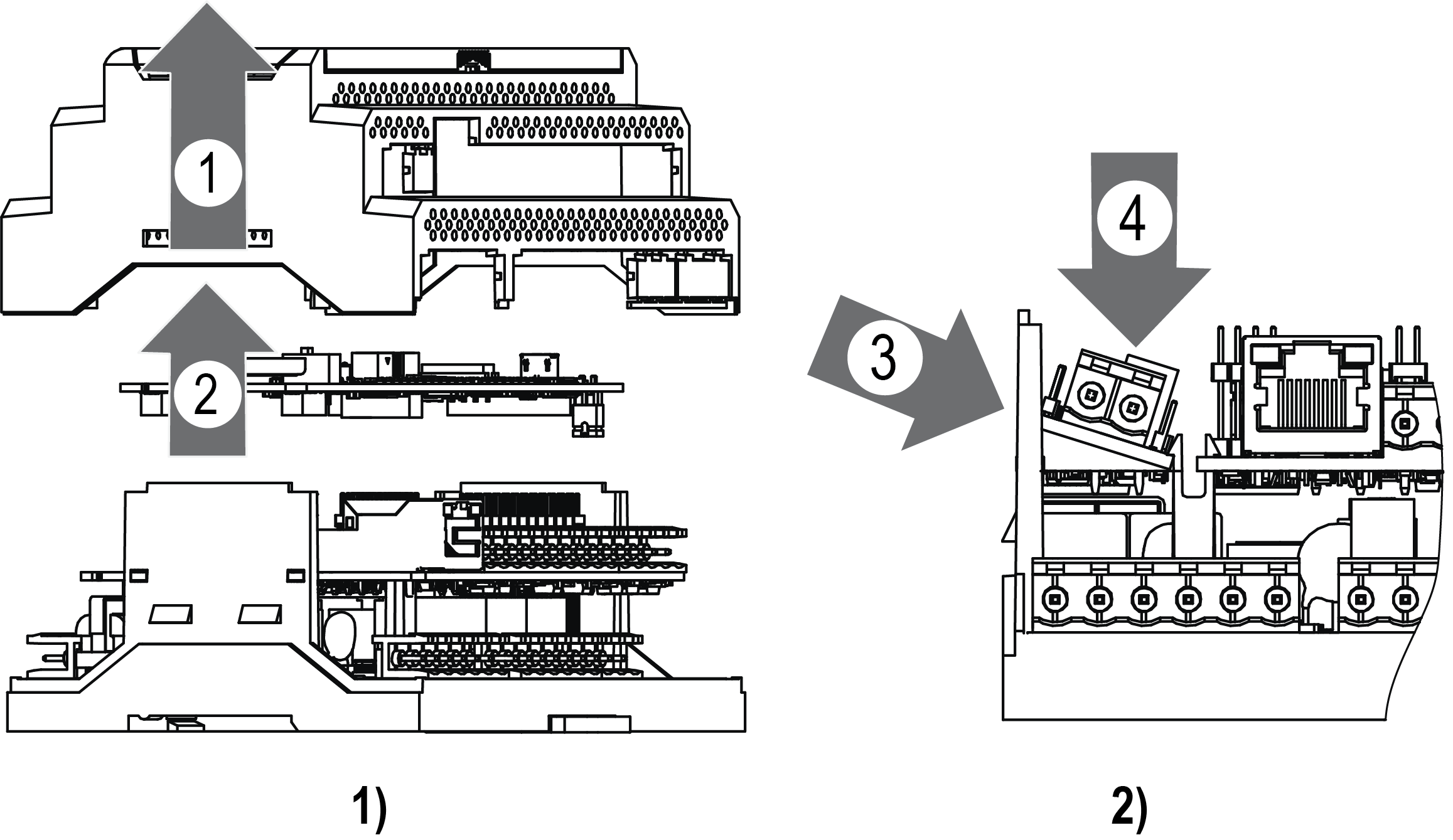

Последовательность установки интерфейсной платы

После установки платы в прибор, настройки обмена по добавленному интерфейсу RS-485 следует произвести в OwenLogic.

Маркировка

На корпус прибора нанесены:

  • наименование прибора;
  • степень защиты корпуса по ГОСТ 14254;
  • напряжение и частота питания;
  • потребляемая мощность;
  • класс защиты от поражения электрическим током по ГОСТ IEC 61131-2-2012;
  • знак соответствия требованиям ТР ТС (ЕАС);
  • страна-изготовитель;
  • заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

  • наименование прибора;
  • знак соответствия требованиям ТР ТС (ЕАС);
  • страна-изготовитель;
  • заводской номер прибора и год выпуска.

Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару, выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

Комплектность

НаименованиеКоличество
Прибор 1 шт.
Руководство по эксплуатации1 экз.
Паспорт и Гарантийный талон1 экз.
Комплект клеммных соединителей 1 к-т

Примечание
Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Назначение контактов клеммника

Graphic
Расположение контактов для ПР103-230.1610.01.Х.0
Назначение контактов клеммной колодки ПР103-230.1610.01.Х.0

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Входное напряжение питания (230 В)

63Клемма B интерфейса RS-485 (2)

2

Входное напряжение питания (230 В)

64Клемма A интерфейса RS-485 (2)
3

Дискретный выход 1

Порт Ethernet
5

Дискретный выход 1

6

Дискретный выход 2

75Общая клемма дискретных входов 9...12
8

Дискретный выход 2

76

Дискретный вход 9

9

Дискретный выход 3

77

Дискретный вход 10

11

Дискретный выход 3

78

Дискретный вход 11

12

Дискретный выход 4

79

Дискретный вход 12

14

Дискретный выход 4

80Общая клемма дискретных входов 13...16
15

Дискретный выход 5

81

Дискретный вход 13

17

Дискретный выход 5

82

Дискретный вход 14

46Клемма А интерфейса RS-485 (1)83

Дискретный вход 15

47Клемма B интерфейса RS-485 (1)84

Дискретный вход 16

51Общая клемма дискретных входов 1...425

Дискретный выход 6

52

Дискретный вход 1 (230 В)

27

Дискретный выход 6

53

Дискретный вход 2 (230 В)

28

Дискретный выход 7

54

Дискретный вход 3 (230 В)

30

Дискретный выход 7

55

Дискретный вход 4 (230 В)

31

Дискретный выход 8

56Общая клемма дискретных входов 5...833

Дискретный выход 8

57

Дискретный вход 5 (230 В)

34

Дискретный выход 9

58

Дискретный вход 6 (230 В)

36

Дискретный выход 9

59

Дискретный вход 7 (230 В)

37

Дискретный выход 10

60

Дискретный вход 8 (230 В)

39

Дискретный выход 10

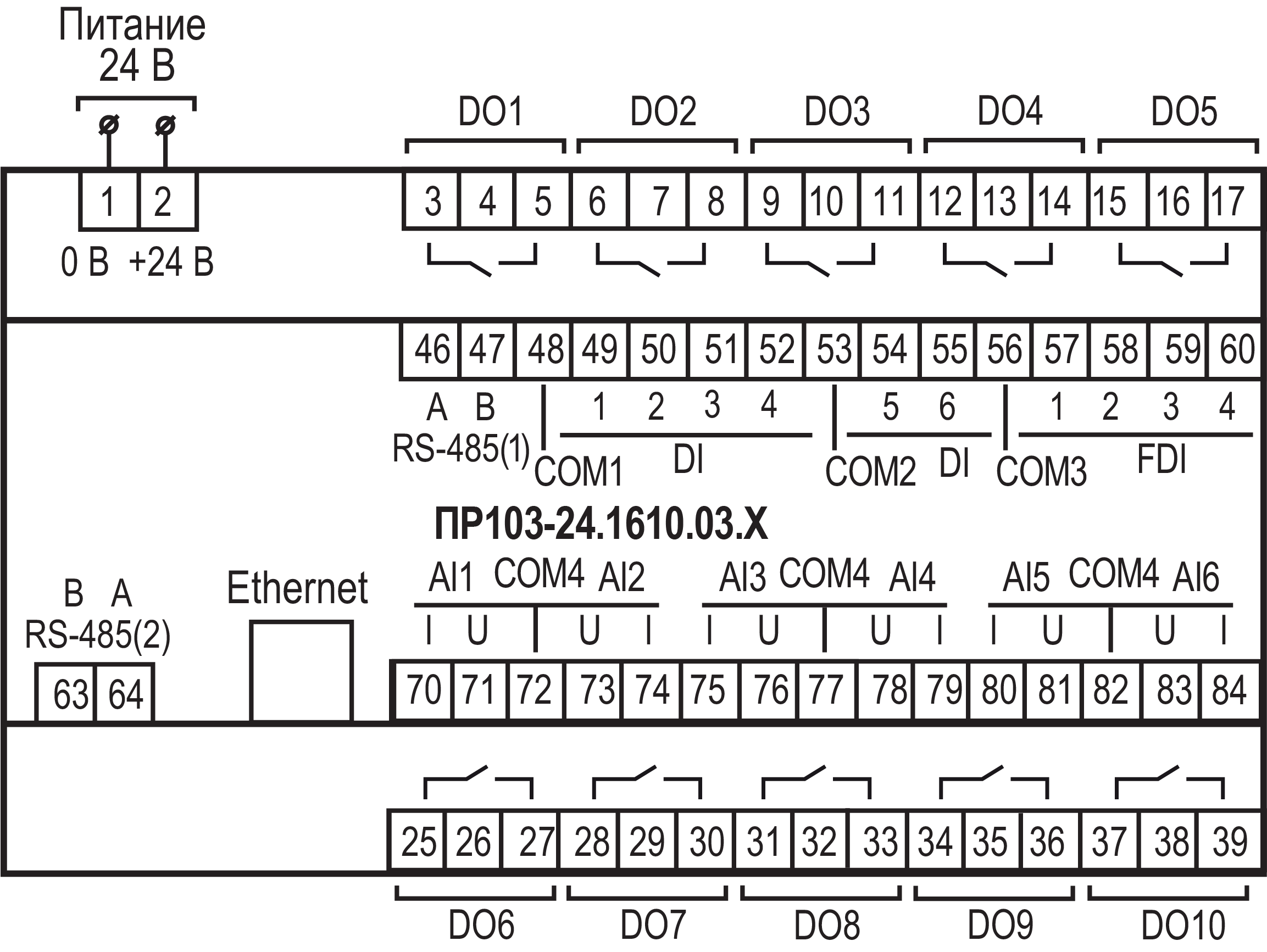

Graphic
Расположение контактов для ПР103-24.1610.03.Х.0
Назначение контактов клеммной колодки ПР103-24.1610.03.Х.0

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

63Клемма B интерфейса RS-485 (2)

2

Клемма питания 24 В («+»)

64Клемма A интерфейса RS-485 (2)
3

Дискретный выход 1

Порт Ethernet
5

Дискретный выход 1

6

Дискретный выход 2

70

Клемма I AI1

8

Дискретный выход 2

71

Клемма U AI1

9

Дискретный выход 3

72Общая клемма универсальных входов 1 и 2
11

Дискретный выход 3

73

Клемма U AI2

12

Дискретный выход 4

74

Клемма I AI2

14

Дискретный выход 4

75

Клемма I AI3

15

Дискретный выход 5

76

Клемма U AI3

17

Дискретный выход 5

77Общая клемма универсальных входов 3 и 4
46Клемма А интерфейса RS-485 (1)78

Клемма U AI4

47Клемма B интерфейса RS-485 (1)79

Клемма I AI4

48Общая клемма дискретных входов 1...480

Клемма I AI5

49

Дискретный вход 1 (24 В)

81

Клемма U AI5

50

Дискретный вход 2 (24 В)

82Общая клемма универсальных входов 5 и 6
51

Дискретный вход 3 (24 В)

83

Клемма U AI6

52

Дискретный вход 4 (24 В)

84

Клемма I AI6

53Общая клемма дискретных входов 5...625

Дискретный выход 6

54

Дискретный вход 5 (24 В)

27

Дискретный выход 6

55

Дискретный вход 6 (24 В)

28

Дискретный выход 7

56Общая клемма быстрых дискретных входов 1...430

Дискретный выход 7

57

Быстрый дискретный вход 1 (24 В)

31

Дискретный выход 8

58

Быстрый дискретный вход 2 (24 В)

33

Дискретный выход 8

59

Быстрый дискретный вход 3 (24 В)

34

Дискретный выход 9

60

Быстрый дискретный вход 4 (24 В)

36

Дискретный выход 9

37

Дискретный выход 10

39

Дискретный выход 10

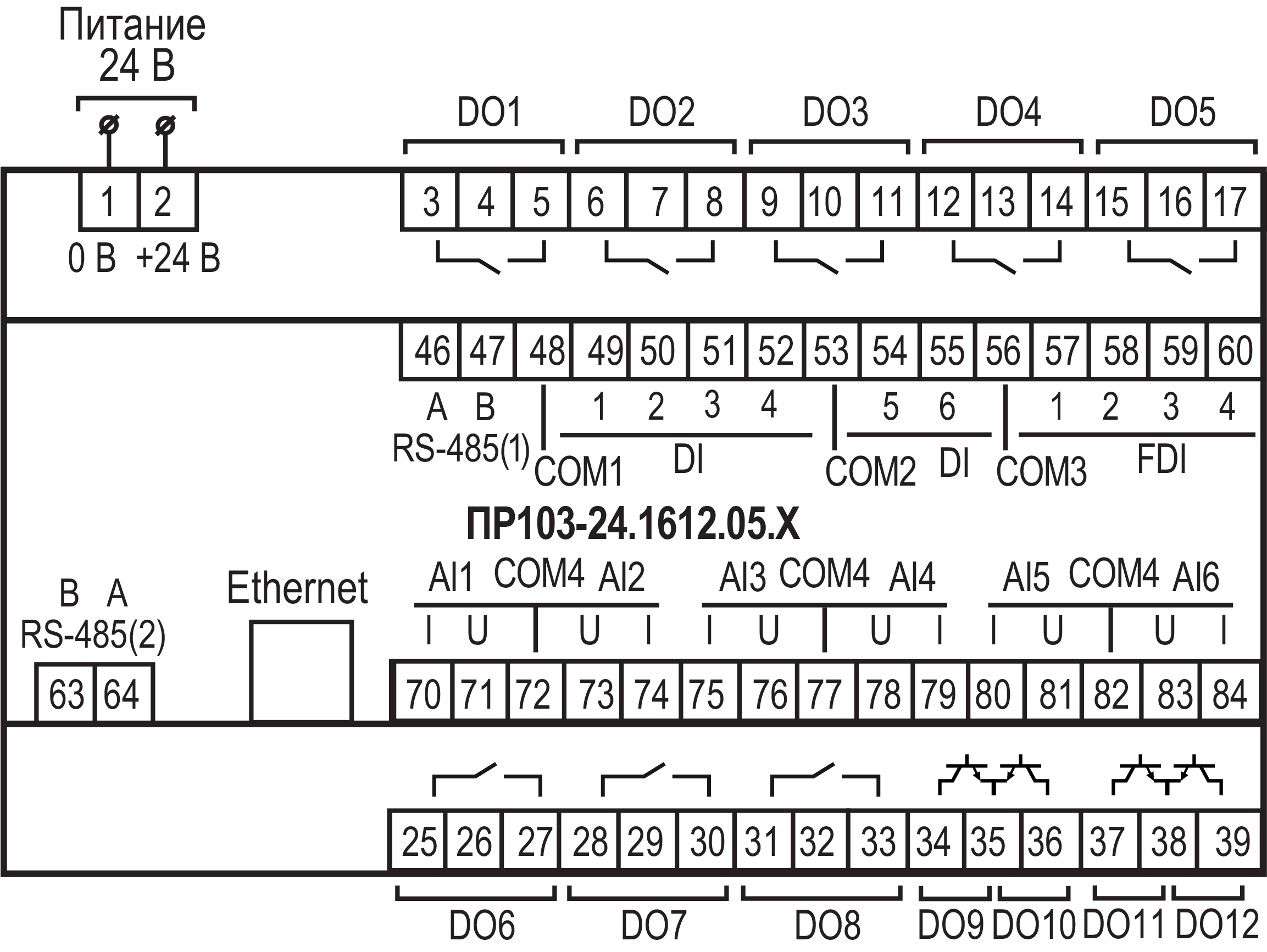

Graphic
Расположение контактов для ПР103-24.1612.05.Х.0
Примечание

DO1...DO8 — выходы типа «электромагнитное реле».

DO9...DO12 — выходы типа «транзистор n-p-n типа».

Назначение контактов клеммной колодки ПР103-24.1612.05.Х.0

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

63Клемма B интерфейса RS-485 (2)

2

Клемма питания 24 В («+»)

64Клемма A интерфейса RS-485 (2)
3

Дискретный выход 1

Порт Ethernet
5

Дискретный выход 1

6

Дискретный выход 2

70

Клемма I AI1

8

Дискретный выход 2

71

Клемма U AI1

9

Дискретный выход 3

72Общая клемма универсальных входов 1 и 2
11

Дискретный выход 3

73

Клемма U AI2

12

Дискретный выход 4

74

Клемма I AI2

14

Дискретный выход 4

75

Клемма I AI3

15

Дискретный выход 5

76

Клемма U AI3

17

Дискретный выход 5

77Общая клемма универсальных входов 3 и 4
46Клемма А интерфейса RS-485 (1)78

Клемма U AI4

47Клемма B интерфейса RS-485 (1)79

Клемма I AI4

48Общая клемма дискретных входов 1...480

Клемма I AI5

49

Дискретный вход 1 (24 В)

81

Клемма U AI5

50

Дискретный вход 2 (24 В)

82Общая клемма универсальных входов 5 и 6
51

Дискретный вход 3 (24 В)

83

Клемма U AI6

52

Дискретный вход 4 (24 В)

84

Клемма I AI6

53Общая клемма дискретных входов 5...625

Дискретный выход 6

54

Дискретный вход 5 (24 В)

27

Дискретный выход 6

55

Дискретный вход 6 (24 В)

28

Дискретный выход 7

56Общая клемма быстрых дискретных входов 1...430

Дискретный выход 7

57

Быстрый дискретный вход 1 (24 В)

31

Дискретный выход 8

58

Быстрый дискретный вход 2 (24 В)

33

Дискретный выход 8

59

Быстрый дискретный вход 3 (24 В)

34Транзисторный выход 1 (коллектор)
60

Быстрый дискретный вход 4 (24 В)

35Транзисторные выходы 1 и 2 (общий эмиттер)
36Транзисторный выход 2 (коллектор)
37Транзисторный выход 3 (коллектор)
38Транзисторные выходы 3 и 4 (общий эмиттер)
39Транзисторный выход 4 (коллектор)

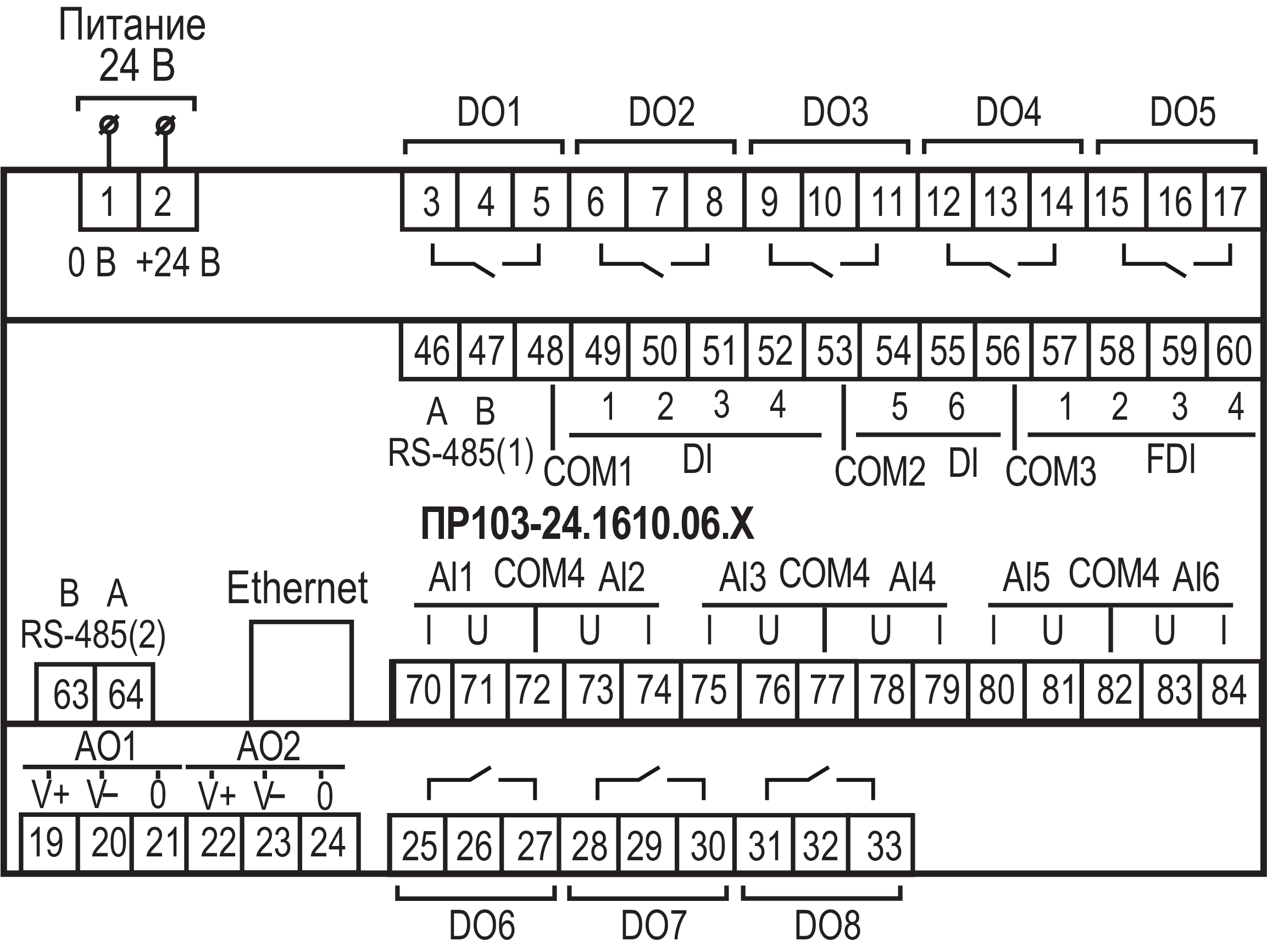

Graphic
Расположение контактов для ПР103-24.1610.06.Х.0
Назначение контактов клеммной колодки ПР103-24.1610.06.Х.0

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

63Клемма B интерфейса RS-485 (2)

2

Клемма питания 24 В («+»)

64Клемма A интерфейса RS-485 (2)
3

Дискретный выход 1

Порт Ethernet
5

Дискретный выход 1

6

Дискретный выход 2

70

Клемма I AI1

8

Дискретный выход 2

71

Клемма U AI1

9

Дискретный выход 3

72Общая клемма универсальных входов 1 и 2
11

Дискретный выход 3

73

Клемма U AI2

12

Дискретный выход 4

74

Клемма I AI2

14

Дискретный выход 4

75

Клемма I AI3

15

Дискретный выход 5

76

Клемма U AI3

17

Дискретный выход 5

77Общая клемма универсальных входов 3 и 4
46Клемма А интерфейса RS-485 (1)78

Клемма U AI4

47Клемма B интерфейса RS-485 (1)79

Клемма I AI4

48Общая клемма дискретных входов 1...480

Клемма I AI5

49

Дискретный вход 1 (24 В)

81

Клемма U AI5

50

Дискретный вход 2 (24 В)

82Общая клемма универсальных входов 5 и 6
51

Дискретный вход 3 (24 В)

83

Клемма U AI6

52

Дискретный вход 4 (24 В)

84

Клемма I AI6

53Общая клемма дискретных входов 5...619Клемма «V+» аналогового выхода 1
54

Дискретный вход 5 (24 В)

20Клемма «V–» аналогового выхода 1
55

Дискретный вход 6 (24 В)

21Клемма аналогового выхода 1
56Общая клемма быстрых дискретных входов 1...422Клемма «V+» аналогового выхода 2
57

Быстрый дискретный вход 1 (24 В)

23Клемма «V–» аналогового выхода 2
58

Быстрый дискретный вход 2 (24 В)

24Клемма аналогового выхода 2
59

Быстрый дискретный вход 3 (24 В)

25

Дискретный выход 6

60

Быстрый дискретный вход 4 (24 В)

27

Дискретный выход 6

28

Дискретный выход 7

30

Дискретный выход 7

31

Дискретный выход 8

33

Дискретный выход 8

Graphic
Расположение контактов для ПР103-24.1618.16.Х.0
Назначение контактов клеммной колодки ПР103-24.1618.16.Х.0

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

63Клемма B интерфейса RS-485 (2)

2

Клемма питания 24 В («+»)

64Клемма A интерфейса RS-485 (2)
3Транзисторный выход 1 (коллектор)Порт Ethernet
4Транзисторные входы 1 и 2 (общий эмиттер)
5Транзисторный выход 2 (коллектор)70

Клемма I AI1

6Транзисторный выход 3 (коллектор)71

Клемма U AI1

7Транзисторные выходы 3 и 4 (общий эмиттер)72Общая клемма универсальных входов 1 и 2
8Транзисторный выход 4 (коллектор)73

Клемма U AI2

9Транзисторный выход 5 (коллектор)74

Клемма I AI2

10Транзисторные выходы 5 и 6 (общий эмиттер)75

Клемма I AI3

11Транзисторный выход 6 (коллектор)76

Клемма U AI3

12Транзисторный выход 7 (коллектор)77Общая клемма универсальных входов 3 и 4
13Транзисторные выходы 7 и 8 (общий эмиттер)78

Клемма U AI4

14Транзисторный выход 8 (коллектор)79

Клемма I AI4

15Транзисторный выход 9 (коллектор)80

Клемма I AI5

16Транзисторные выходы 9 и 10 (общий эмиттер)81

Клемма U AI5

17Транзисторный выход 10 (коллектор)82Общая клемма универсальных входов 5 и 6
46Клемма А интерфейса RS-485 (1)83

Клемма U AI6

47Клемма B интерфейса RS-485 (1)84

Клемма I AI6

48Общая клемма дискретных входов 1...419Клемма «V+» аналогового выхода 1
49

Дискретный вход 1 (24 В)

20Клемма «V–» аналогового выхода 1
50

Дискретный вход 2 (24 В)

21Клемма аналогового выхода 1
51

Дискретный вход 3 (24 В)

22Клемма «V+» аналогового выхода 2
52

Дискретный вход 4 (24 В)

23Клемма «V–» аналогового выхода 2
53Общая клемма дискретных входов 5...624Клемма аналогового выхода 2
54

Дискретный вход 5 (24 В)

25Транзисторный выход 11 (коллектор)
55

Дискретный вход 6 (24 В)

26Транзисторные выходы 11 и 12 (общий эмиттер)
56Общая клемма быстрых дискретных входов 1...427Транзисторный выход 12 (коллектор)
57

Быстрый дискретный вход 1 (24 В)

28Транзисторный выход 13 (коллектор)
58

Быстрый дискретный вход 2 (24 В)

29Транзисторные выходы 13 и 14 (общий эмиттер)
59

Быстрый дискретный вход 3 (24 В)

30Транзисторный выход 14 (коллектор)
60

Быстрый дискретный вход 4 (24 В)

31Транзисторный выход 15 (коллектор)
32Транзисторные выходы 15 и 16 (общий эмиттер)
33Транзисторный выход 16 (коллектор)

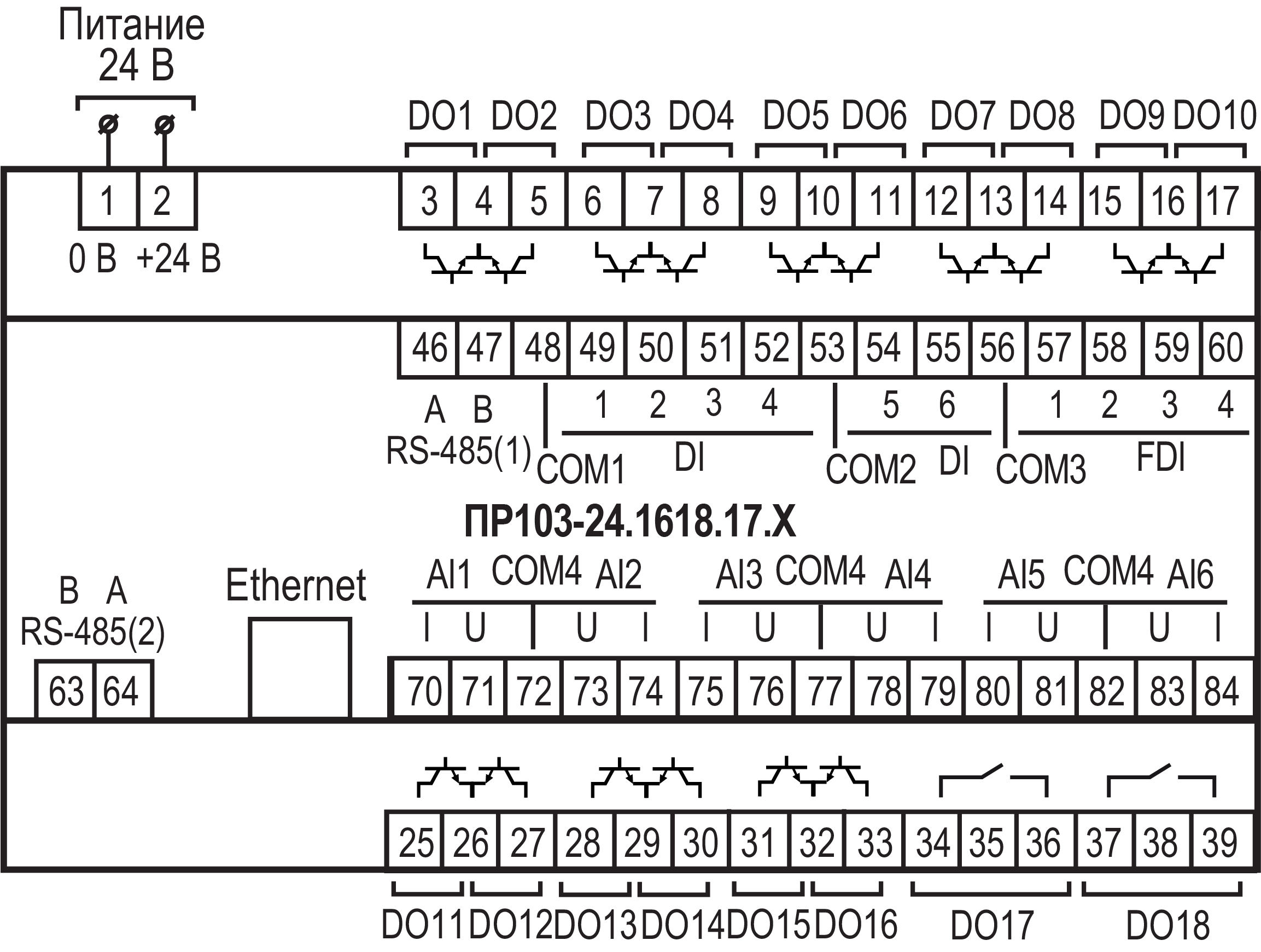

Graphic
Расположение контактов для ПР103-24.1618.17.Х.0
Примечание

DO1...DO16 — выходы типа «транзистор n-p-n типа».

DO17...DO18 — выходы типа «электромагнитное реле».

Назначение контактов клеммной колодки ПР103-24.1618.17.Х.0

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

63Клемма B интерфейса RS-485 (2)

2

Клемма питания 24 В («+»)

64Клемма A интерфейса RS-485 (2)
3Транзисторный выход 1 (коллектор)Порт Ethernet
4Транзисторные выходы 1 и 2 (общий эмиттер)
5Транзисторный выход 2 (коллектор)70

Клемма I AI1

6Транзисторный выход 3 (коллектор)71

Клемма U AI1

7Транзисторные выходы 3 и 4 (общий эмиттер)72

Общая клемма универсальных входов 1 и 2

8Транзисторный выход 4 (коллектор)73

Клемма U AI2

9Транзисторный выход 5 (коллектор)74

Клемма I AI2

10Транзисторные выходы 5 и 6 (общий эмиттер)75

Клемма I AI3

11Транзисторный выход 6 (коллектор)76

Клемма U AI3

12Транзисторный выход 7 (коллектор)77

Общая клемма универсальных входов 3 и 4

13Транзисторные выходы 7 и 8 (общий эмиттер)78

Клемма U AI4

14Транзисторный выход 8 (коллектор)79

Клемма I AI4

15Транзисторный выход 9 (коллектор)80

Клемма I AI5

16Транзисторные выходы 9 и 10 (общий эмиттер)81

Клемма U AI5

17Транзисторный выход 10 (коллектор)82Общая клемма универсальных входов 5 и 6
46Клемма А интерфейса RS-485 (1)83

Клемма U AI6

47Клемма B интерфейса RS-485 (1)84

Клемма I AI6

48Общая клемма дискретных входов 1...425Транзисторный выход 11 (коллектор)
49

Дискретный вход 1 (24 В)

26Транзисторные выходы 11 и 12 (общий эмиттер)
50

Дискретный вход 2 (24 В)

27Транзисторный выход 12 (коллектор)
51

Дискретный вход 3 (24 В)

28Транзисторный выход 13 (коллектор)
52

Дискретный вход 4 (24 В)

29Транзисторные выходы 13 и 14 (общий эмиттер)
53Общая клемма дискретных входов 5...630Транзисторный выход 14 (коллектор)
54

Дискретный вход 5 (24 В)

31Транзисторный выход 15 (коллектор)
55

Дискретный вход 6 (24 В)

32Транзисторные выходы 15 и 16 (общий эмиттер)
56Общая клемма быстрых дискретных входов 1...433Транзисторный выход 16 (коллектор)
57

Быстрый дискретный вход 1 (24 В)

34Дискретный выход 1
58

Быстрый дискретный вход 2 (24 В)

36Дискретный выход 1
59

Быстрый дискретный вход 3 (24 В)

37Дискретный выход 2
60

Быстрый дискретный вход 4 (24 В)

39Дискретный выход 2

Карты регистров Modbus

В таблицах ниже представлены адреса регистров, которые можно загрузить из прибора с помощью OWEN Configurator.

Карта регистров Modbus ПР103-230.1610.01.x.0

Примечание
Для параметров типа Enum возможные значения приведены в разделах, касающихся данных настроек. Например, для типов датчиков универсального входа в таблице.
Карта регистров Modbus ПР103-230.1610.01

Параметр

Группа

Адрес

Адрес (hex)

Количество регистров

Функция чтения

Функция записи

Тип данных

Время и дата (UTC)

Часы реального времени

61568

0xF080

2

3

-

Date time 32

Часовой пояс

Часы реального времени

61570

0xF082

1

3

16

Signed 16

Время в миллисек

Часы реального времени

61563

0xF07B

2

3

-

Unsigned 32

Текущий IP адрес

Настройки Ethernet

26

0x001A

2

3

-

Unsigned 32

Текущая маска подсети

Настройки Ethernet

28

0x001C

2

3

-

Unsigned 32

Текущий IP адрес шлюза

Настройки Ethernet

30

0x001E

2

3

-

Unsigned 32

DNS сервер 1

Настройки Ethernet

12

0x000C

2

3

16

Unsigned 32

DNS сервер 2

Настройки Ethernet

14

0x000E

2

3

16

Unsigned 32

Установить IP адрес

Настройки Ethernet

20

0x0014

2

3

16

Unsigned 32

Установить маску подсети

Настройки Ethernet

22

0x0016

2

3

16

Unsigned 32

Установить IP адрес шлюза

Настройки Ethernet

24

0x0018

2

3

16

Unsigned 32

Режим DHCP

Настройки Ethernet

32

0x0020

1

3

16

Enum 3

Подключение к OwenCloud

Настройки подключения к OwenCloud

35

0x0023

1

3

16

Enum 2

Статус подключения к OwenCloud

Настройки подключения к OwenCloud

36

0x0024

1

3

-

Enum 5

Напряжение

Батарея

801

0x0321

1

3

-

Unsigned 16

Пороговое напряжение

Батарея

800

0x0320

1

3

-

Unsigned 16

Состояние батареи

Батарея

802

0x0322

1

3

-

Enum 2

Период обновления информации

Статус прибора

61624

0xF0B8

1

3

16

Unsigned 8

Статус

Статус прибора

61620

0xF0B4

2

3

-

Unsigned 32

ПРМ Слот 1.  Название модуля

Статус прибора

6000

0x1770

8

3

-

String 128

ПРМ Слот 1.  Версия ПО модуля

Статус прибора

6016

0x1780

4

3

-

String 64

ПРМ Слот 2.  Название модуля

Статус прибора

6032

0x1790

8

3

-

String 128

ПРМ Слот 2.  Версия ПО модуля

Статус прибора

6048

0x17A0

4

3

-

String 64

Период архивирования

Архив

900

0x0384

1

3

16

Unsigned 16

Количество архивов

Архив

901

0x0385

1

3

16

Unsigned 16

Размер архива

Архив

902

0x0386

1

3

16

Unsigned 16

Последний индекс архива

Архив

903

0x0387

1

3

-

Unsigned 16

Состояние

Дискретные входы

51

0x0033

1

3

-

Unsigned 16

Инверсия

Дискретные входы

57

0x0039

1

3

16

Unsigned 16

Изменить состояние

Дискретные выходы

470

0x01D6

1

3

16

Unsigned 16

Состояние

Дискретные выходы

468

0x01D4

1

3

-

Unsigned 16

Безопасное состояние

Выход  1

474

0x01DA

1

3

16

Enum 3

Безопасное состояние

Выход  2

475

0x01DB

1

3

16

Enum 3

Безопасное состояние

Выход  3

476

0x01DC

1

3

16

Enum 3

Безопасное состояние

Выход  4

477

0x01DD

1

3

16

Enum 3

Безопасное состояние

Выход  5

478

0x01DE

1

3

16

Enum 3

Безопасное состояние

Выход  6

479

0x01DF

1

3

16

Enum 3

Безопасное состояние

Выход  7

480

0x01E0

1

3

16

Enum 3

Безопасное состояние

Выход  8

481

0x01E1

1

3

16

Enum 3

Безопасное состояние

Выход  9

482

0x01E2

1

3

16

Enum 3

Безопасное состояние

Выход  10

483

0x01E3

1

3

16

Enum 3

Состояние

Пользовательские светодиоды (Fn)

601

0x0259

1

3

-

Unsigned 8

Изменить состояние

Пользовательские светодиоды (Fn)

600

0x0258

1

3

16

Unsigned 8

Таймаут перехода в безопасное состояние

Modbus Slave

700

0x02BC

1

3

16

Unsigned 8

Разрешение конфигурирования

Права удалённого доступа из OwenCloud

701

0x02BD

1

3

16

Enum 2

Управление и запись значений

Права удалённого доступа из OwenCloud

702

0x02BE

1

3

16

Enum 2

Доступ к регистрам Modbus

Права удалённого доступа из OwenCloud

703

0x02BF

1

3

16

Enum 4

Скорость COM-порта

Настройки порта RS-485-1

750

0x02EE

1

3

16

Enum 6

Размер данных

Настройки порта RS-485-1

751

0x02EF

1

3

16

Enum 2

Контроль чётности

Настройки порта RS-485-1

752

0x02F0

1

3

16

Enum 3

Кол. стоп-битов

Настройки порта RS-485-1

753

0x02F1

1

3

16

Enum 2

Slave ID

Настройки порта RS-485-1

754

0x02F2

1

3

16

Unsigned 8

Скорость COM-порта

Настройки порта RS-485-2

760

0x02F8

1

3

16

Enum 6

Размер данных

Настройки порта RS-485-2

761

0x02F9

1

3

16

Enum 2

Контроль чётности

Настройки порта RS-485-2

762

0x02FA

1

3

16

Enum 3

Кол. стоп-битов

Настройки порта RS-485-2

763

0x02FB

1

3

16

Enum 2

Slave ID

Настройки порта RS-485-2

764

0x02FC

1

3

16

Unsigned 8

Статус

Входа/выхода

2008

0x07D8

2

3

-

Unsigned 32

Время цикла

Логика

61680

0xF0F0

2

3

-

Unsigned 32

Состояние логики

Логика

61682

0xF0F2

1

3

-

Enum 2

Карта регистров Modbus ПР103-24.1610.03.х.0

Регистры ПР103-24.1610.03.х.0

Параметр

Группа

Адрес

Адрес (hex)

Количество регистров

Функция чтения

Функция записи

Тип данных

Время и дата (UTC)

Часы реального времени

61568

0xF080

2

3

-

Date time 32

Часовой пояс

Часы реального времени

61570

0xF082

1

3

16

Signed 16

Время в миллисек

Часы реального времени

61563

0xF07B

2

3

-

Unsigned 32

Текущий IP адрес

Настройки Ethernet

26

0x001A

2

3

-

Unsigned 32

Текущая маска подсети

Настройки Ethernet

28

0x001C

2

3

-

Unsigned 32

Текущий IP адрес шлюза

Настройки Ethernet

30

0x001E

2

3

-

Unsigned 32

DNS сервер 1

Настройки Ethernet

12

0x000C

2

3

16

Unsigned 32

DNS сервер 2

Настройки Ethernet

14

0x000E

2

3

16

Unsigned 32

Установить IP адрес

Настройки Ethernet

20

0x0014

2

3

16

Unsigned 32

Установить маску подсети

Настройки Ethernet

22

0x0016

2

3

16

Unsigned 32

Установить IP адрес шлюза

Настройки Ethernet

24

0x0018

2

3

16

Unsigned 32

Режим DHCP

Настройки Ethernet

32

0x0020

1

3

16

Enum 3

Подключение к OwenCloud

Настройки подключения к OwenCloud

35

0x0023

1

3

16

Enum 2

Статус подключения к OwenCloud

Настройки подключения к OwenCloud

36

0x0024

1

3

-

Enum 5

Напряжение

Батарея

801

0x0321

1

3

-

Unsigned 16

Пороговое напряжение

Батарея

800

0x0320

1

3

-

Unsigned 16

Состояние батареи

Батарея

802

0x0322

1

3

-

Enum 2

Период обновления информации

Статус прибора

61624

0xF0B8

1

3

16

Unsigned 8

Статус

Статус прибора

61620

0xF0B4

2

3

-

Unsigned 32

ПРМ Слот 1.  Название модуля

Статус прибора

6000

0x1770

8

3

-

String 128

ПРМ Слот 1.  Версия ПО модуля

Статус прибора

6016

0x1780

4

3

-

String 64

ПРМ Слот 2.  Название модуля

Статус прибора

6032

0x1790

8

3

-

String 128

ПРМ Слот 2.  Версия ПО модуля

Статус прибора

6048

0x17A0

4

3

-

String 64

Период архивирования

Архив

900

0x0384

1

3

16

Unsigned 16

Количество архивов

Архив

901

0x0385

1

3

16

Unsigned 16

Размер архива

Архив

902

0x0386

1

3

16

Unsigned 16

Последний индекс архива

Архив

903

0x0387

1

3

-

Unsigned 16

Состояние

Дискретные входы

51

0x0033

1

3

-

Unsigned 8

Инверсия

Дискретные входы

57

0x0039

1

3

16

Unsigned 8

Фильтр антидребезга

Вход  1

96

0x0060

1

3

16

Unsigned 8

Фильтр антидребезга

Вход  2

97

0x0061

1

3

16

Unsigned 8

Фильтр антидребезга

Вход  3

98

0x0062

1

3

16

Unsigned 8

Фильтр антидребезга

Вход  4

99

0x0063

1

3

16

Unsigned 8

Фильтр антидребезга

Вход  5

100

0x0064

1

3

16

Unsigned 8

Фильтр антидребезга

Вход  6

101

0x0065

1

3

16

Unsigned 8

Состояние

Быстрые дискретные входы

52

0x0034

1

3

-

Unsigned 8

Инверсия

Быстрые дискретные входы

58

0x003A

1

3

16

Unsigned 8

Режим работы

Вход  1

64

0x0040

1

3

16

Enum 3

Фильтр антидребезга

Вход  1

104

0x0068

1

3

16

Unsigned 8

Фронт захвата импульса

Вход  1

80

0x0050

1

3

16

Enum 2

Сброс счётчика импульсов

Вход  1

224

0x00E0

1

3

16

Enum 2

Диагностика

Вход  1

256

0x0100

1

3

-

Enum 2

Режим работы

Вход  2

65

0x0041

1

3

16

Enum 2

Фильтр антидребезга

Вход  2

105

0x0069

1

3

16

Unsigned 8

Фронт захвата импульса

Вход  2

81

0x0051

1

3

16

Enum 2

Сброс счётчика импульсов

Вход  2

225

0x00E1

1

3

16

Enum 2

Диагностика

Вход  2

257

0x0101

1

3

-

Enum 2

Режим работы

Вход  3

66

0x0042

1

3

16

Enum 3

Фильтр антидребезга

Вход  3

106

0x006A

1

3

16

Unsigned 8

Фронт захвата импульса

Вход  3

82

0x0052

1

3

16

Enum 2

Сброс счётчика импульсов

Вход  3

226

0x00E2

1

3

16

Enum 2

Диагностика

Вход  3

258

0x0102

1

3

-

Enum 2

Режим работы

Вход  4

67

0x0043

1

3

16

Enum 2

Фильтр антидребезга

Вход  4

107

0x006B

1

3

16

Unsigned 8

Фронт захвата импульса

Вход  4

83

0x0053

1

3

16

Enum 2

Сброс счётчика импульсов

Вход  4

227

0x00E3

1

3

16

Enum 2

Диагностика

Вход  4

259

0x0103

1

3

-

Enum 2

Вход  1

Измеренные значения

160

0x00A0

2

3

-

Unsigned 32

Вход  2

Измеренные значения

162

0x00A2

2

3

-

Unsigned 32

Вход  3

Измеренные значения

164

0x00A4

2

3

-

Unsigned 32

Вход  4

Измеренные значения

166

0x00A6

2

3

-

Unsigned 32

Состояние

Дискретно-аналоговые входы

4000

0x0FA0

1

3

-

Unsigned 8

Инверсия

Дискретно-аналоговые входы

4357

0x1105

1

3

16

Unsigned 8

Режим работы

Вход  1

4100

0x1004

1

3

16

Enum 2

Фильтр антидребезга

Дискретный  режим

4108

0x100C

1

3

16

Unsigned 8

Уровень логического нуля

Дискретный  режим

4111

0x100F

2

3

16

Float 32

Уровень логической единицы

Дискретный  режим

4109

0x100D

2

3

16

Float 32

Тип датчика

Аналоговый  режим

4101

0x1005

1

3

16

Enum 28

Постоянная времени фильтра

Аналоговый  режим

4106

0x100A

2

3

16

Float 32

Нижняя  граница измерения

Аналоговый  режим

4104

0x1008

2

3

16

Float 32

Верхняя  граница измерения

Аналоговый  режим

4102

0x1006

2

3

16

Float 32

Режим работы

Вход  2

4116

0x1014

1

3

16

Enum 2

Фильтр антидребезга

Дискретный  режим

4124

0x101C

1

3

16

Unsigned 8

Уровень логического нуля

Дискретный  режим

4127

0x101F

2

3

16

Float 32

Уро
