Технические характеристики и условия эксплуатации

Технические характеристики

Технические характеристики
ХарактеристикаЗначение
Питание

Напряжение питания

От 10 до 48 В (номинальное 24 В)

Потребляемая мощность (при питании 24 В), не более

5 Вт

Защита от переполюсовки напряжения питания

Есть

Аналоговые выходы
Напряжение питания аналогового выходаОт 12 до 36 В

Разрядность ЦАП

12 бит

Время прогрева ЦАП*

10 минут

Тип выходного сигнала

0…20 мА,

4…20 мА

0…1 В

0…10 В

Предел основной приведенной погрешности± 0,25 %± 0,25 %± 0,25 %
Максимальная пульсация выходного сигнала25 мкА10 мВ
Предел дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С0,04 %0,04 %0,02 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех0,2 %0,2 %0,2 %
Защита от короткого замыкания на выходе

Есть

Диагностика состояния выходов

Есть

Настраиваемые ограничения скорости изменения сигнала на выходе1...1024

мА/с

0,25…1024

В/с

0,5…1024

В/с

Интерфейсы связи

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbps

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet 10/100 Mbps

Протокол обмена

Modbus TCP;

MQTT;

SNMP;

NTP

Версия протокола

IPv4
Flash-память (архив)
Максимальный размер файла архива2 кб
Максимальное количество файлов архива1000
Минимальный период записи архива10 секунд
Часы реального времени

Погрешность хода, не более:

при температуре +25 °С3 секунды в сутки
во всем температурном диапазоне10 секунд в сутки

Тип питания

Батарея CR2032

Средний срок работы на одной батарее

6 лет

Общие характеристики

Габаритные размеры

(42 × 124 × 83) ±1 мм

Степень защиты корпуса

IP20

Cредняя наработка на отказ**

60 000 ч

Средний срок службы

10 лет

Масса, не более

0,4 кг

Примечание

*При включении прибора до времени прогрева ЦАП метрологические характеристики не регламентируются.

** Кроме элемента питания часов реального времени.

Изоляция узлов прибора

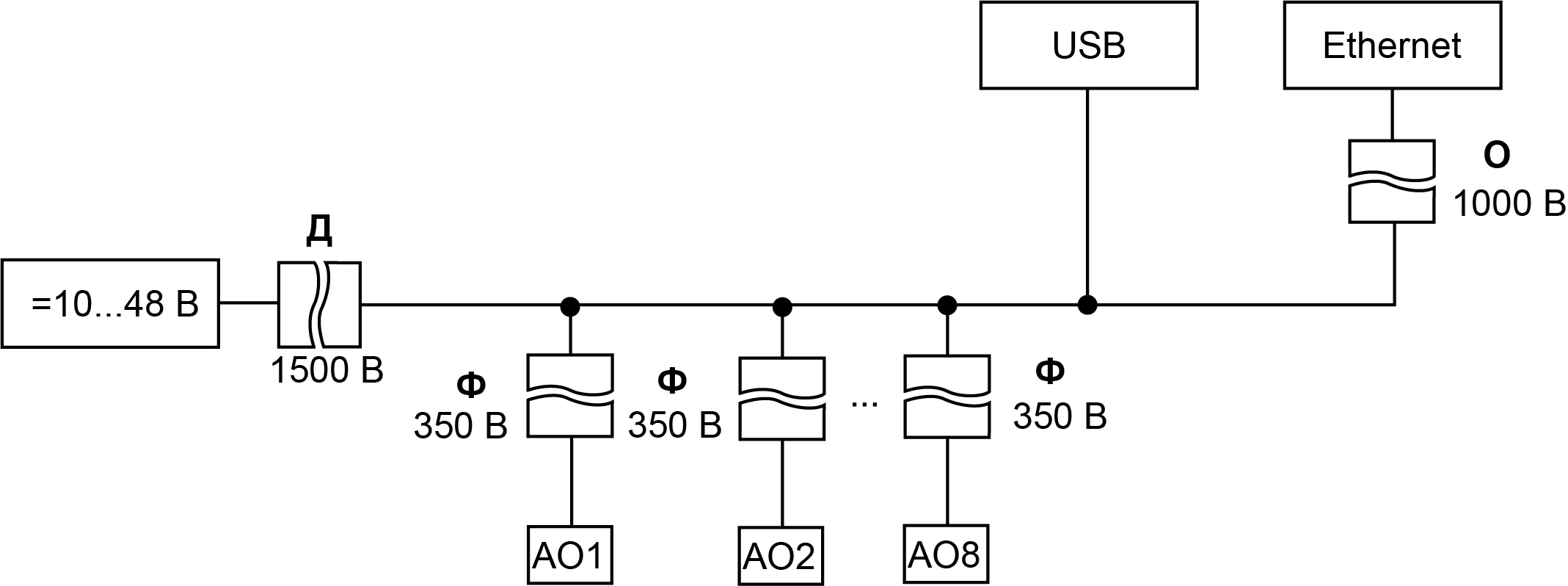

Схема гальванически изолированных узлов и прочность гальванической изоляции приведены на рисунке.

Graphic
Изоляция узлов прибора
Типы изоляции
ТипОписание
Основная (О)

Изоляция для частей оборудования, находящихся под напряжением, с целью защиты от поражения электрическим током. Электрическая прочность основной изоляции прибора проверяется типовыми испытаниями: приложением испытательного переменного напряжения, величина которого различна для различных цепей прибора

Дополнительная (Д)

Независимая изоляция, в дополнение к основной изоляции для гарантии защиты от поражения электрическим током в случае отказа основной изоляции. Электрическая прочность дополнительной изоляции прибора проверяется типовыми испытаниями испытательного переменного напряжения различной величины (действующее значение)

Функциональная (Ф)Изоляция, необходимая только для исправной работы оборудования
Примечание
Функциональная изоляция не защищает от поражения электрическим током, однако уменьшает вероятность возникновения воспламенения или огня
Предупреждение
Значение прочности изоляции указано для испытаний при нормальных климатических условиях (время воздействия – 1 минута) согласно ГОСТ IEC 61131-2.

Условия эксплуатации

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ IEC 61131-2. По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ 30804.6.3. Прибор предназначен для эксплуатации в следующих условиях:

  • температура окружающего воздуха от минус 40 до плюс 55 °С;
  • относительная влажность воздуха от 10 % до 95 % (при +35 °С без конденсации влаги);
  • атмосферное давление от 84 до 106,7 кПа;
  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • допустимая степень загрязнения 1 по ГОСТ IEC 61131-2.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует ГОСТ IEC 61131-2.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует ГОСТ IEC 61131-2.
