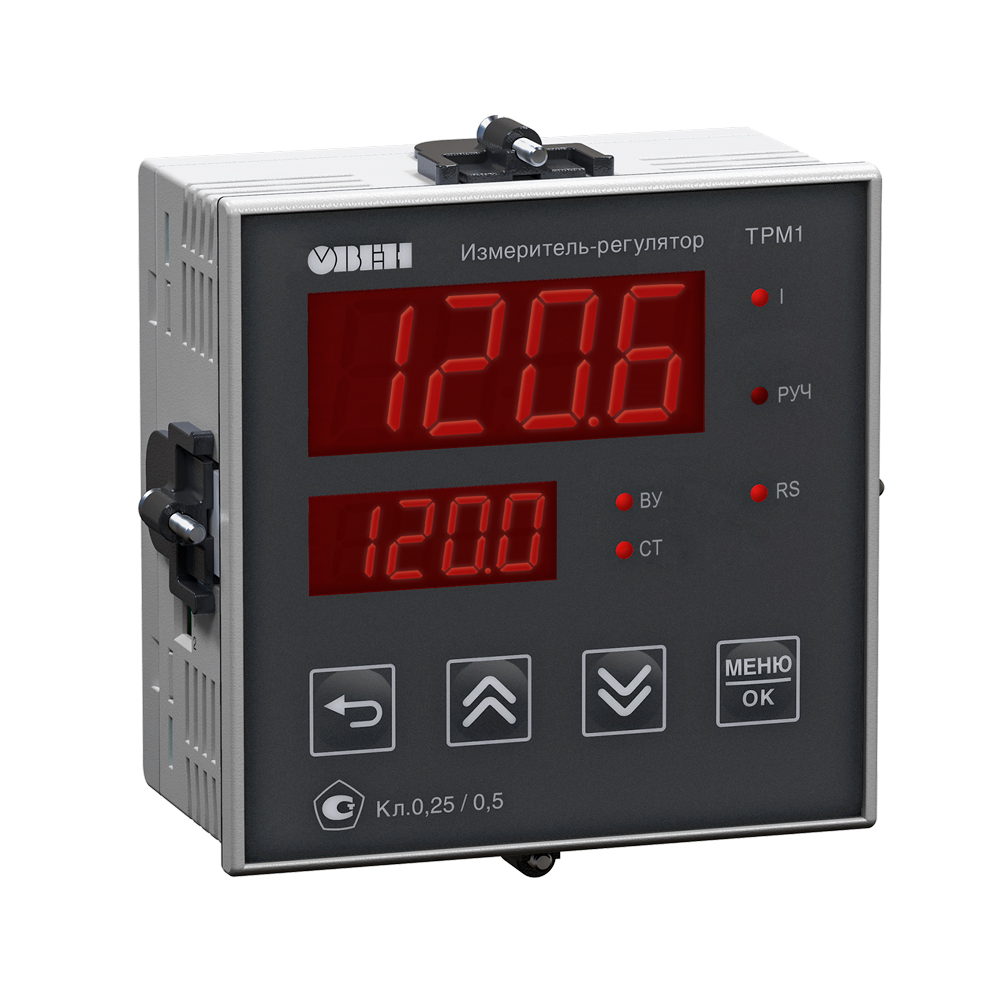

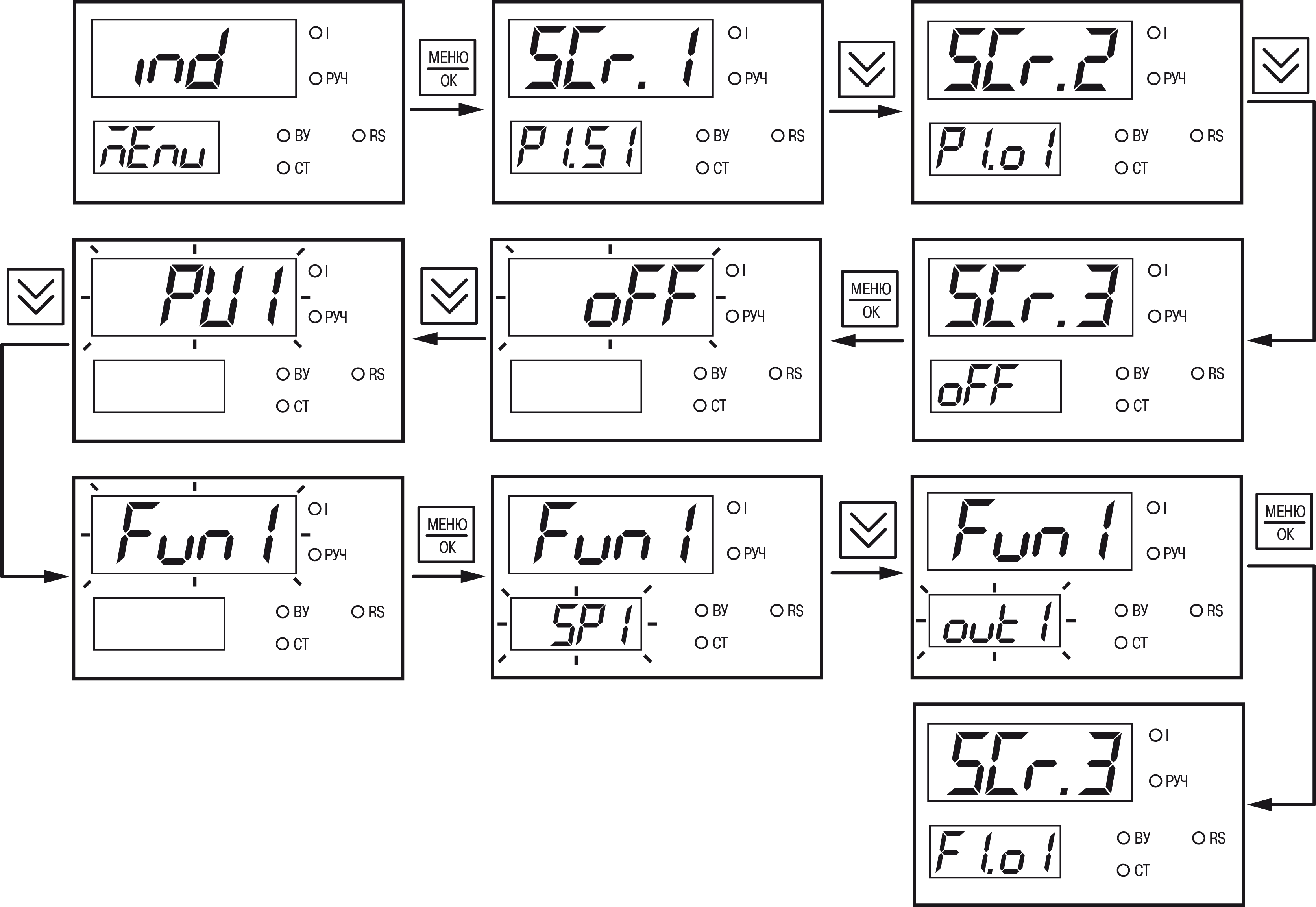

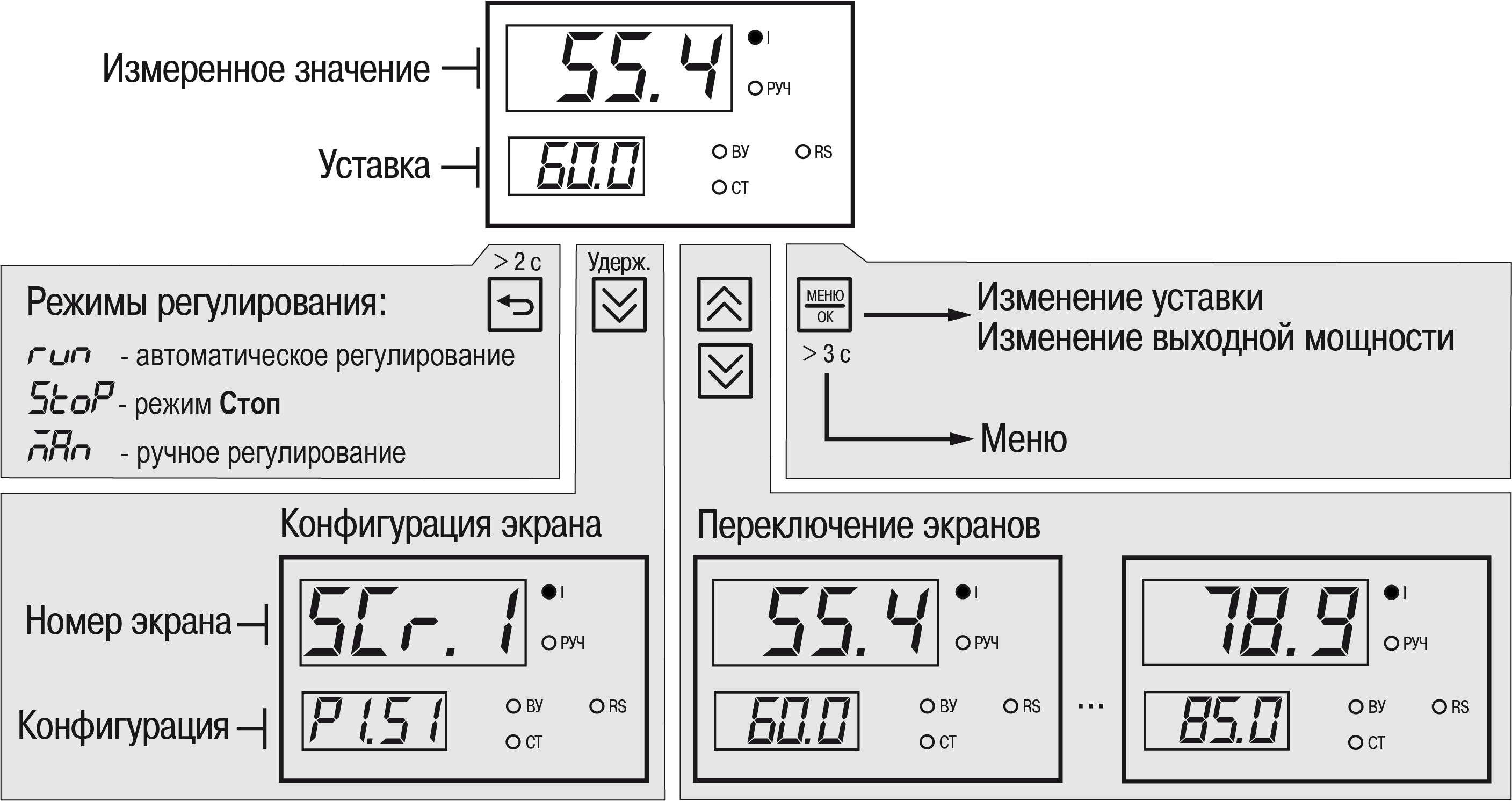

Технические характеристики и условия эксплуатации

Технические характеристики

Характеристики прибора

Наименование

Значение

Питание

Диапазон входного напряжения питания

90...264 В (номинальное 230 В)

47...63 Гц (номинальное 50 Гц)

Потребляемая мощность, не более

10 ВА

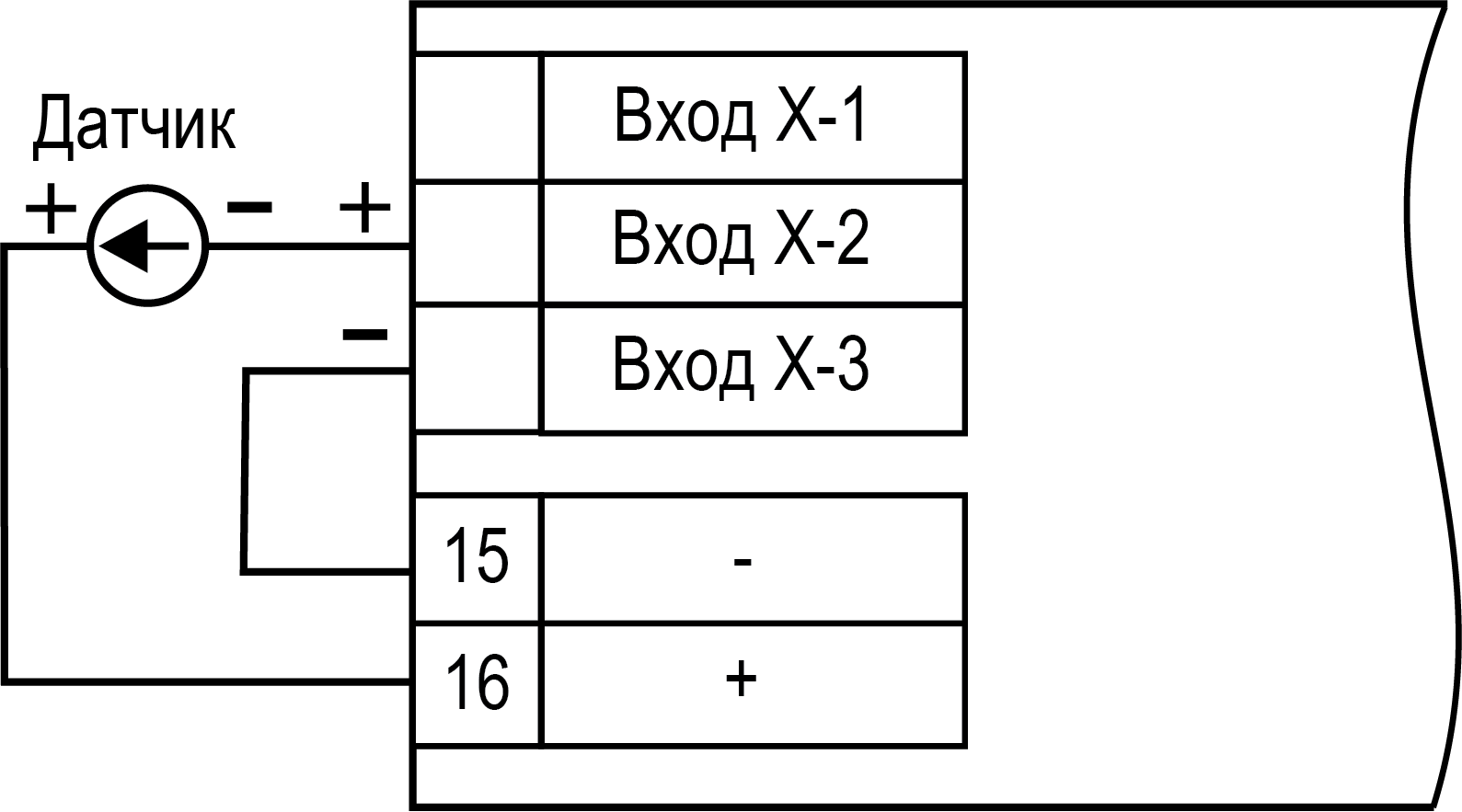

Источник встроенного питания1)Напряжение и ток= 24 ± 2,4 В, максимально 50 мА

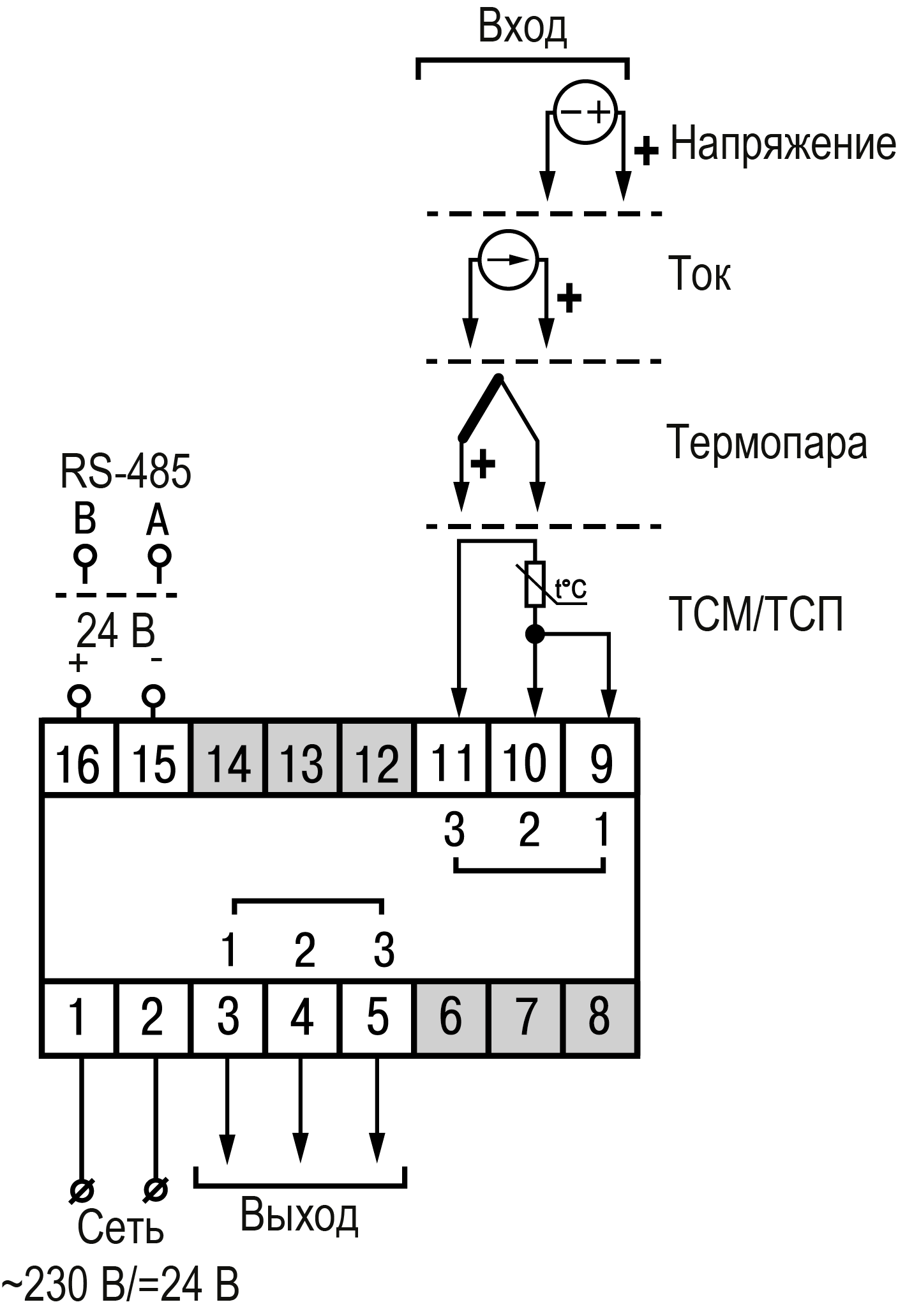

Измерительный вход

Количество измерительных каналов

1

Время опроса входа ТС/ТП и других типов датчиков, не более

1 с

Предел допускаемой основной приведенной (от диапазона измерений) погрешности измерения, не более2):

  • ТС

0,25 %

  • ТП с включенной КХС

0,5 %

  • ТП с отключенной КХС

0,25 %

  • токовые сигналы (4...20 мА, 0...5 мА, 0...20 мА)

0,25 %

  • сигналы напряжения (–50...+50 мВ, 0...1 В)

0,25 %

Дополнительная приведенная к диапазону измерений погрешность измерения, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов, % от основной

  • в режиме измерения тока

0,25 % предела основной

  • в режиме измерения напряжения

0,25 % предела основной

  • для ТП, не более

0,25 % предела основной

  • для ТС, не более

0,25 % предела основной

Входное сопротивление при измерении сигналов напряжения, не менее

300 кОм

Номинальное сопротивление встроенного шунтирующего резистора

39,2 Ом3)

Величина максимально допустимого напряжения на измерительных клеммах

3 В

Время установления рабочего режима при измерении входных сигналов, не более

10 мин

Выходные устройства (ВУ)

Количество ВУ

14)

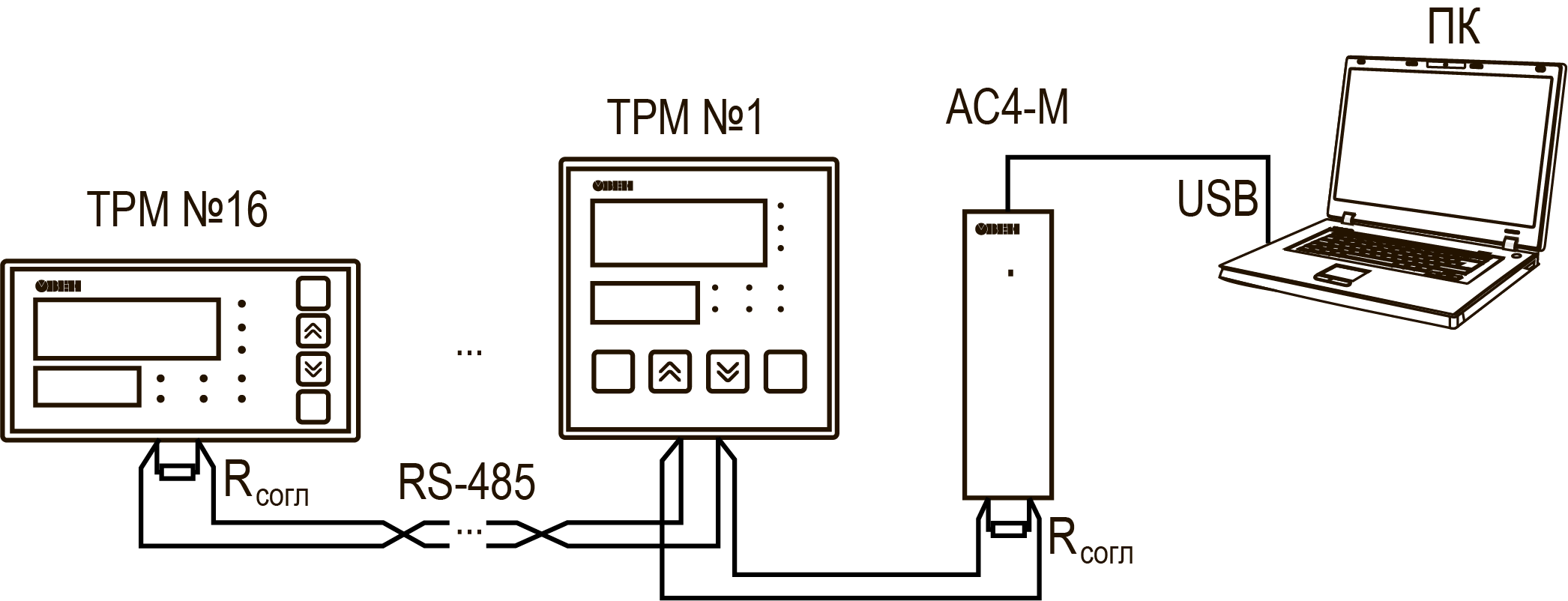

Интерфейс обмена данными5)

Тип интерфейса

RS-485

Протокол обмена данными

Modbus RTU, Modbus ASCII

Режим работы интерфейса

Slave

Скорость обмена данными

2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 кбод/с

Параметры обмена данными:

  • количество бит данных

76), 8

  • бит четности

n, e, o

  • количество стоп-бит

1, 2

Задержка ответа прибора

0...20 мс

Общие сведения

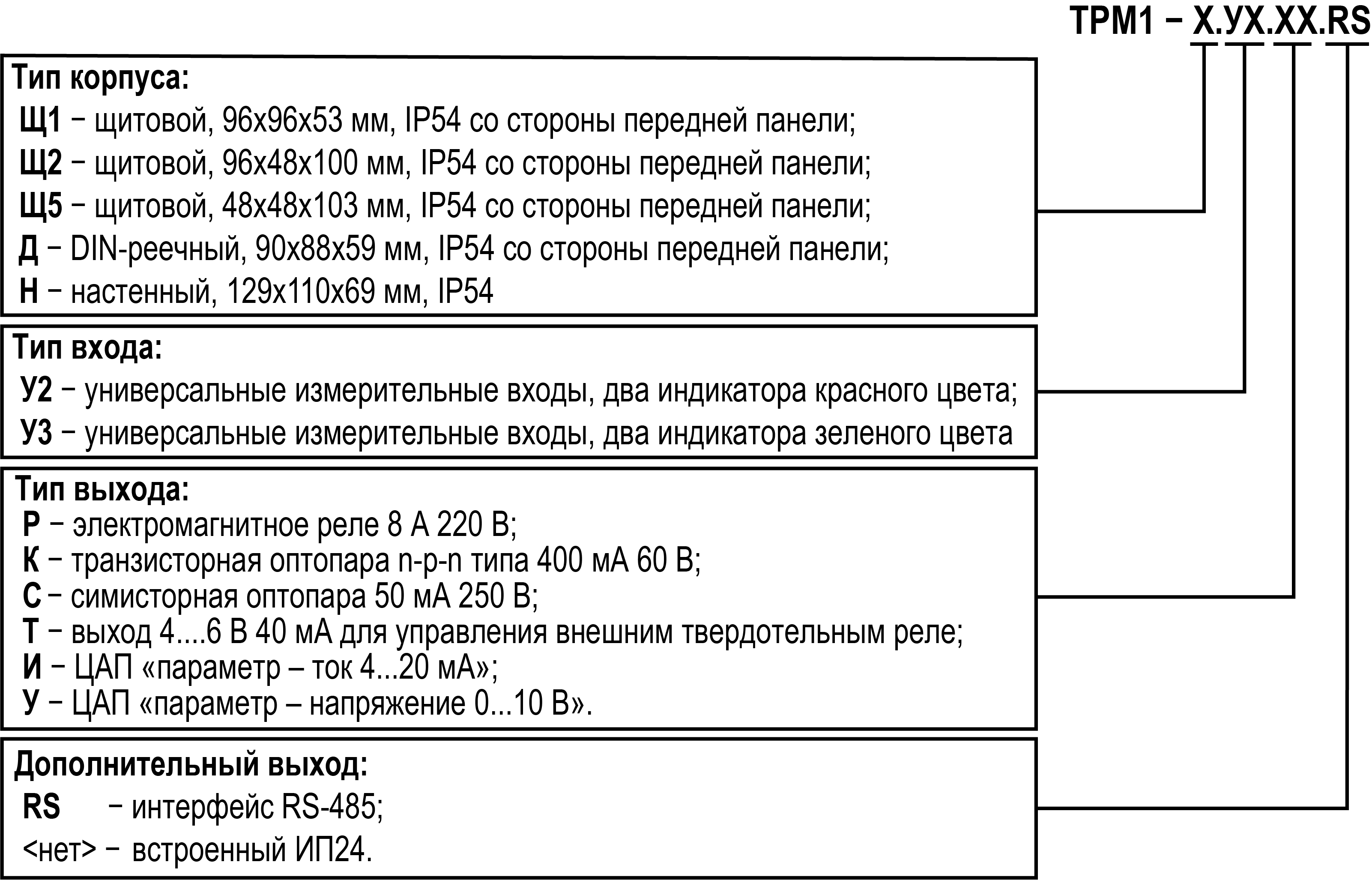

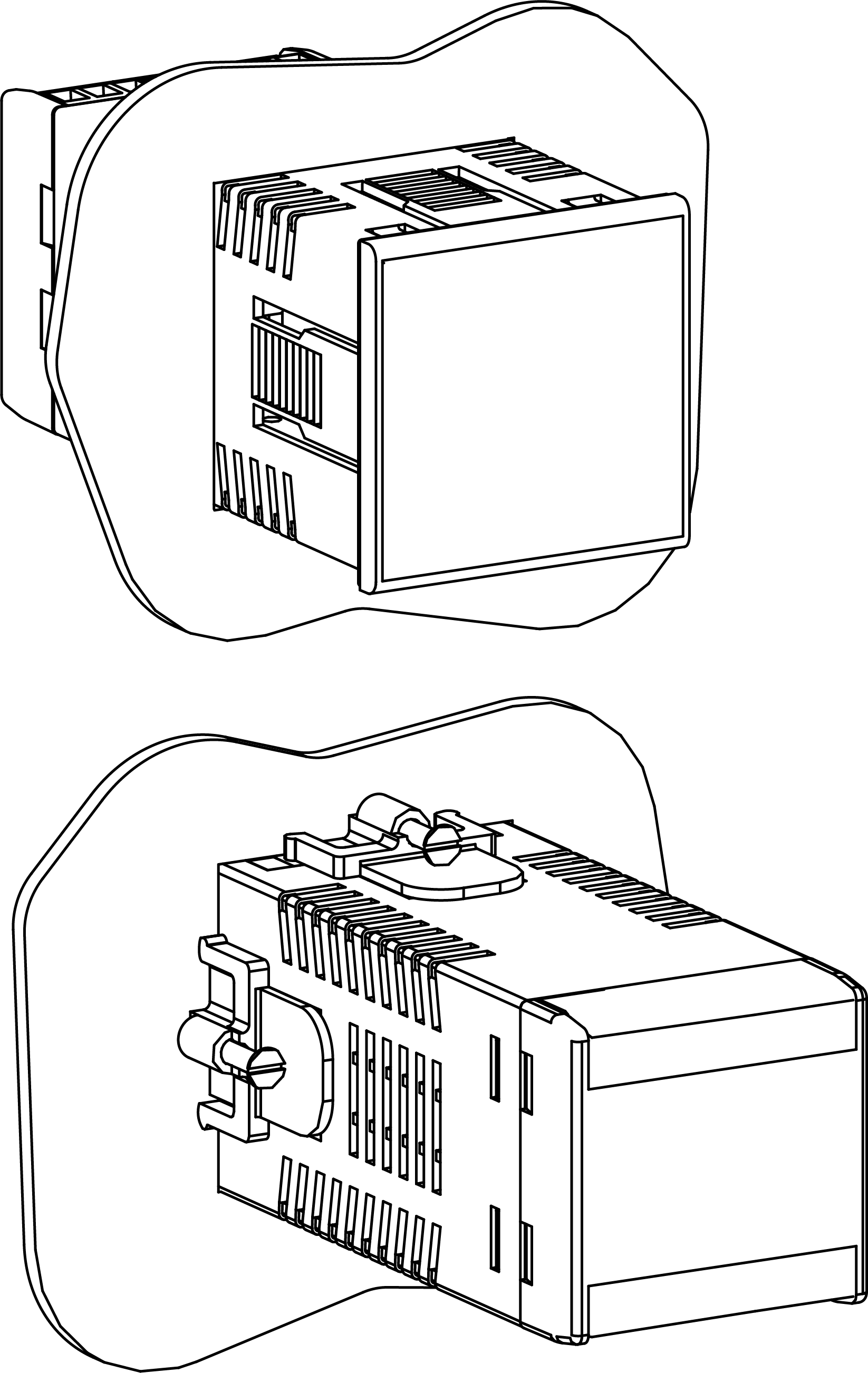

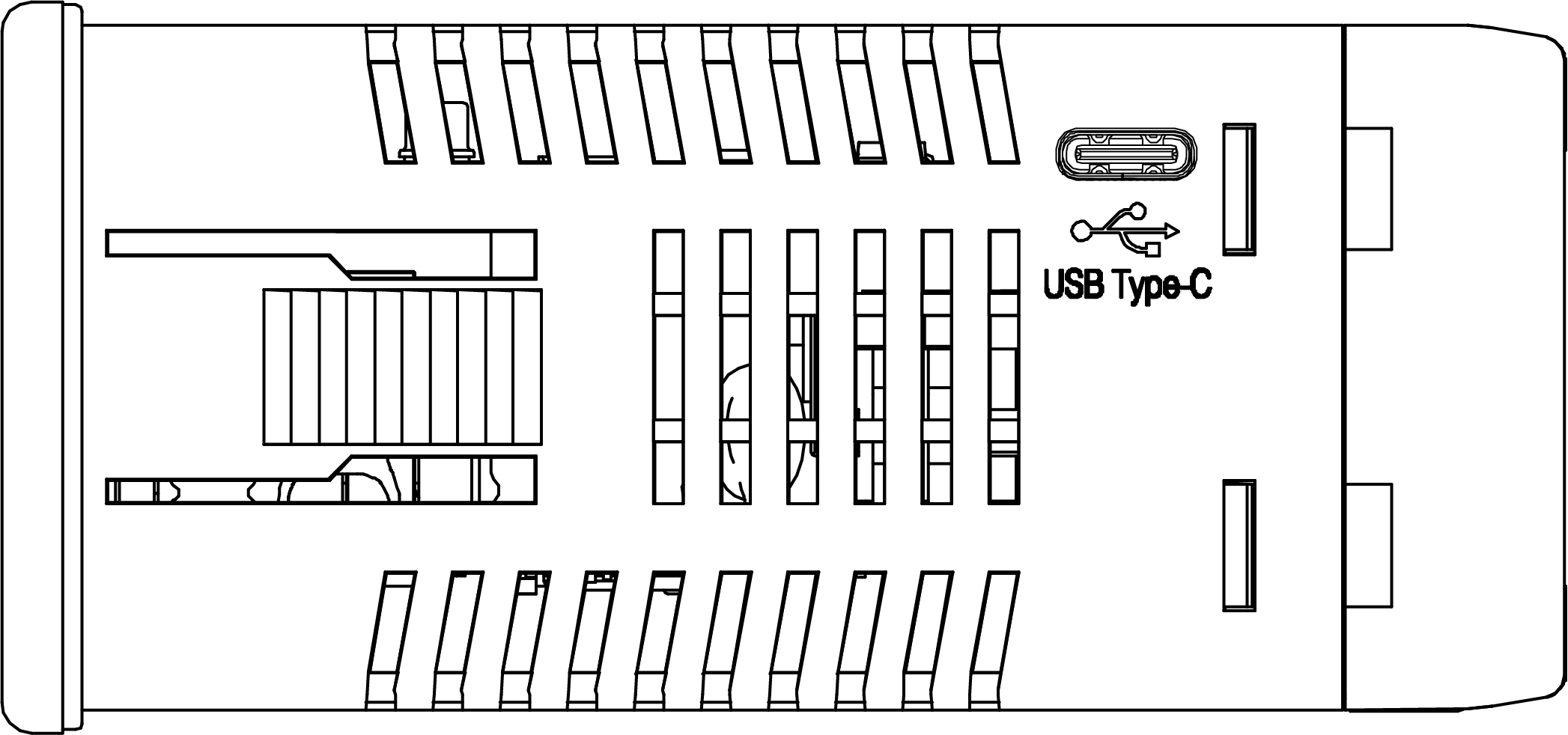

Габаритные размеры прибора:

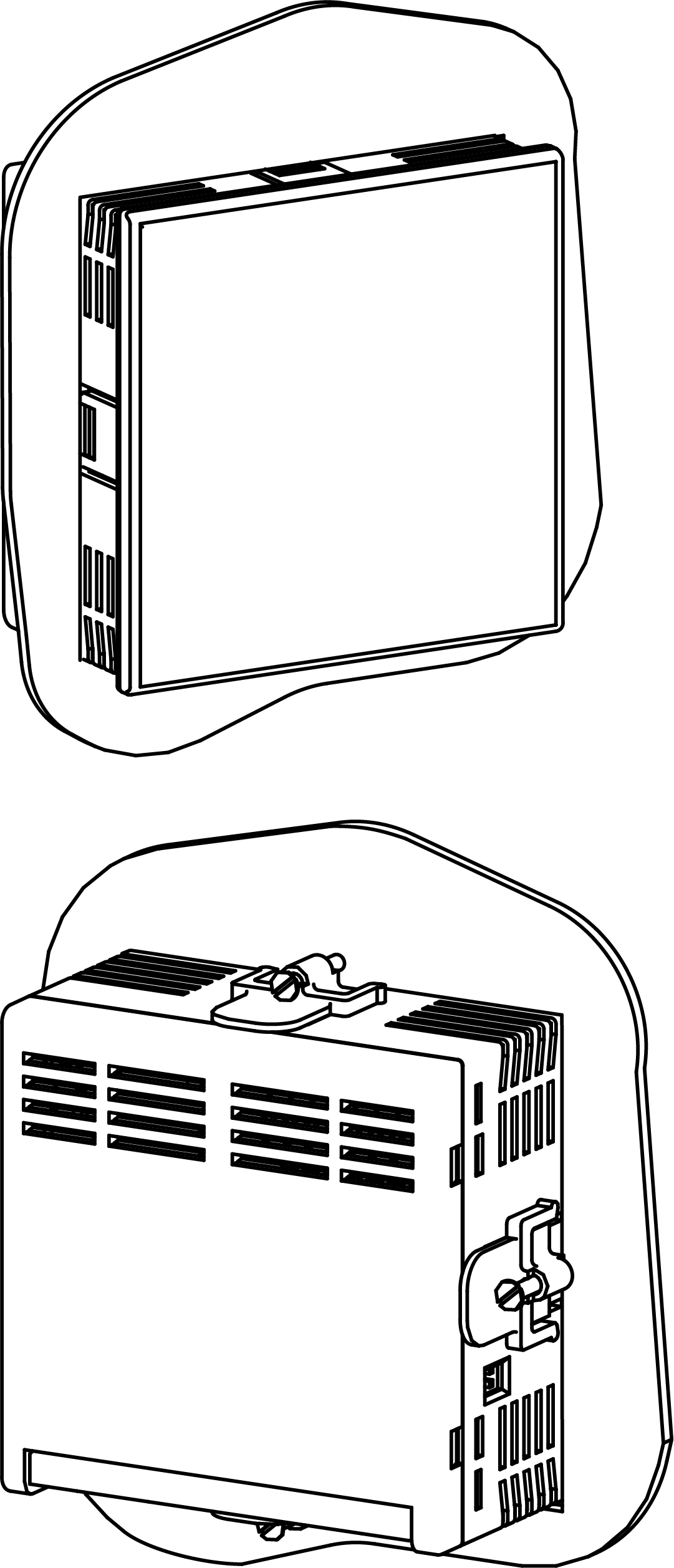

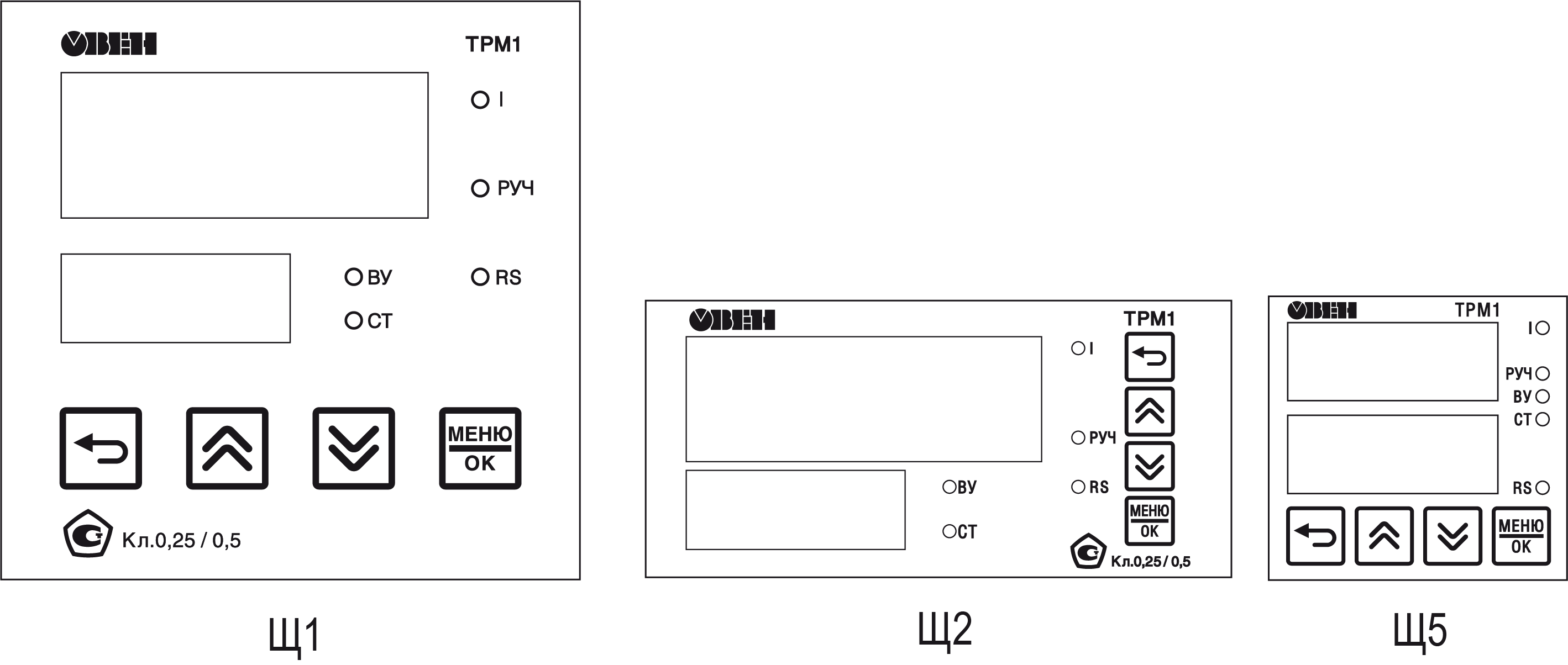

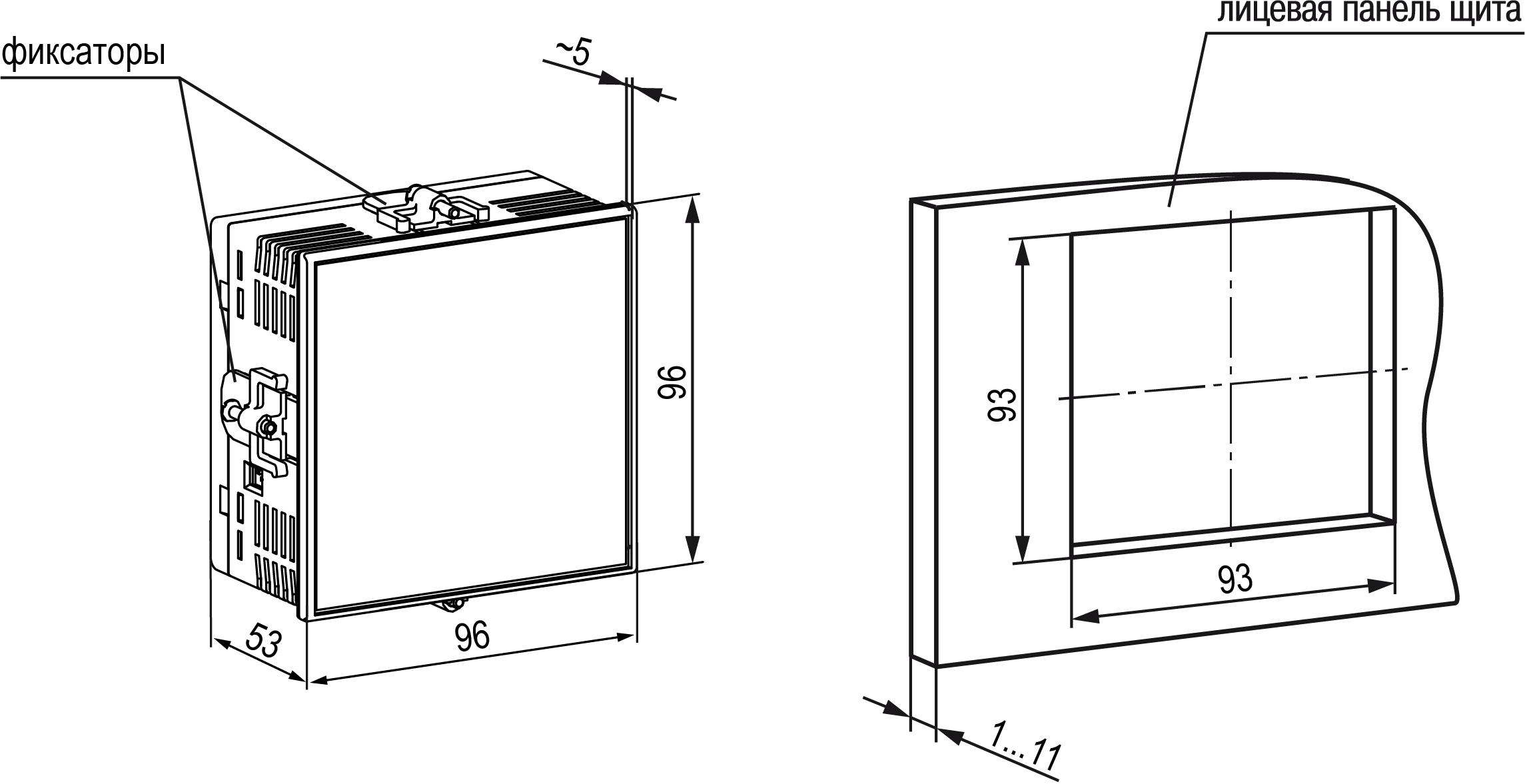

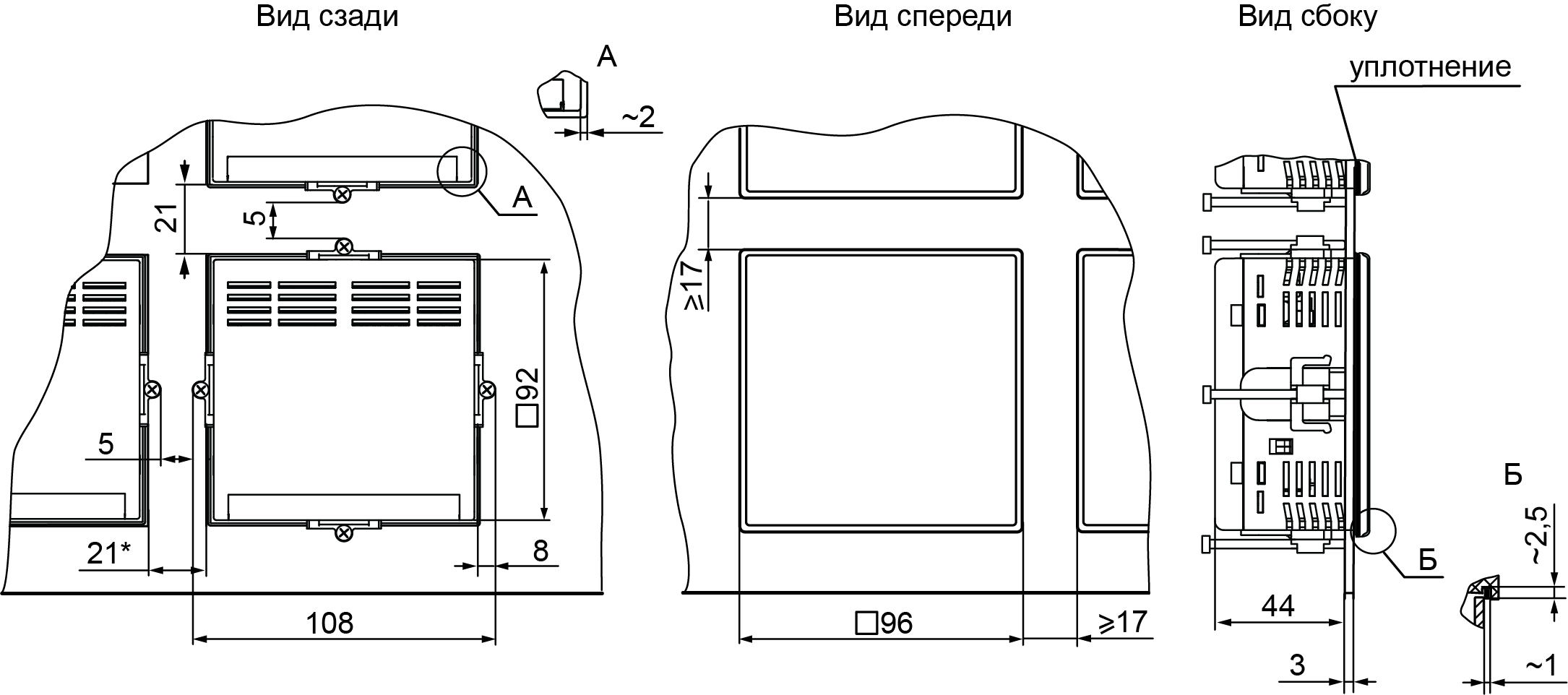

  • щитовой Щ1

(96 × 96 × 53) ± 1 мм

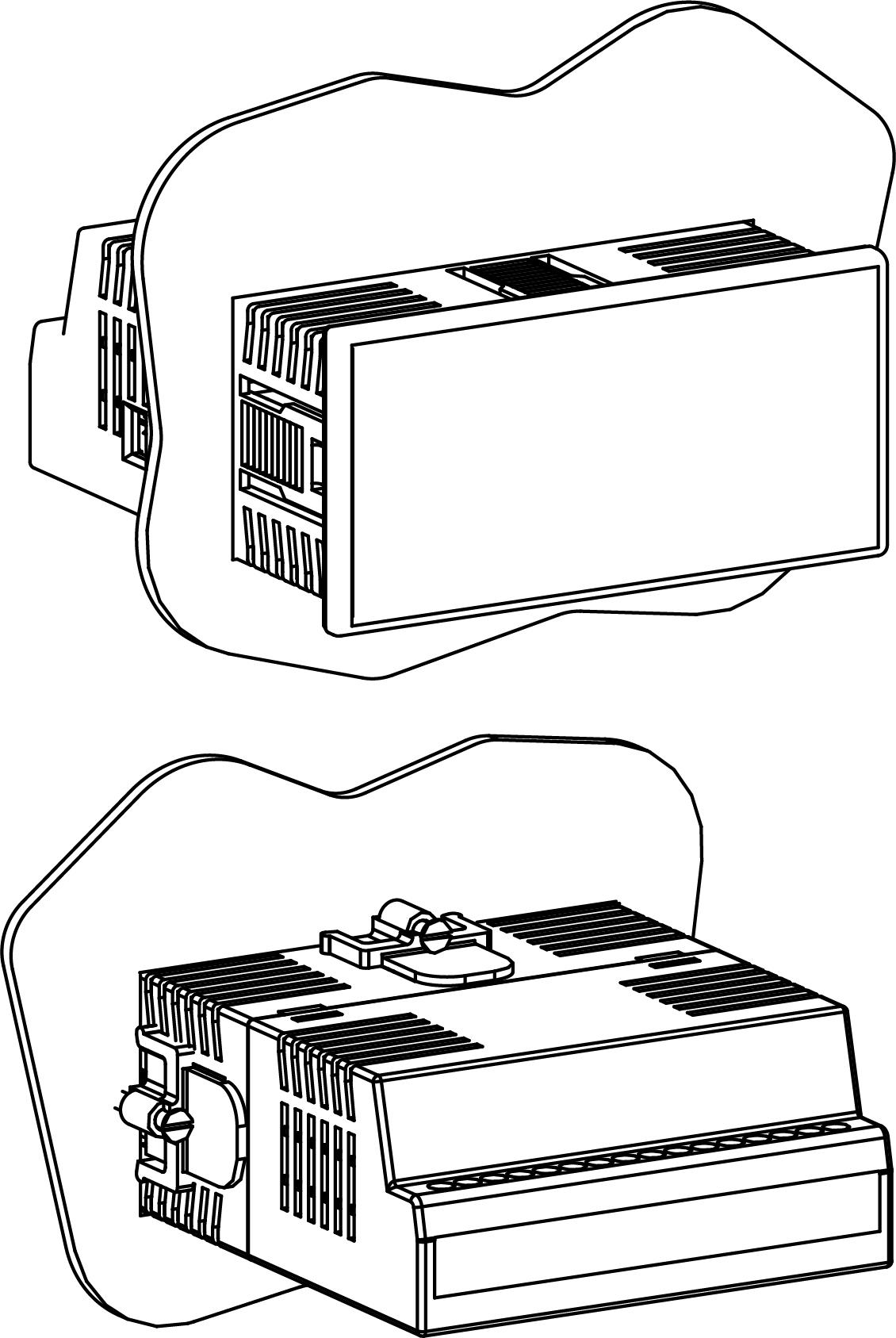

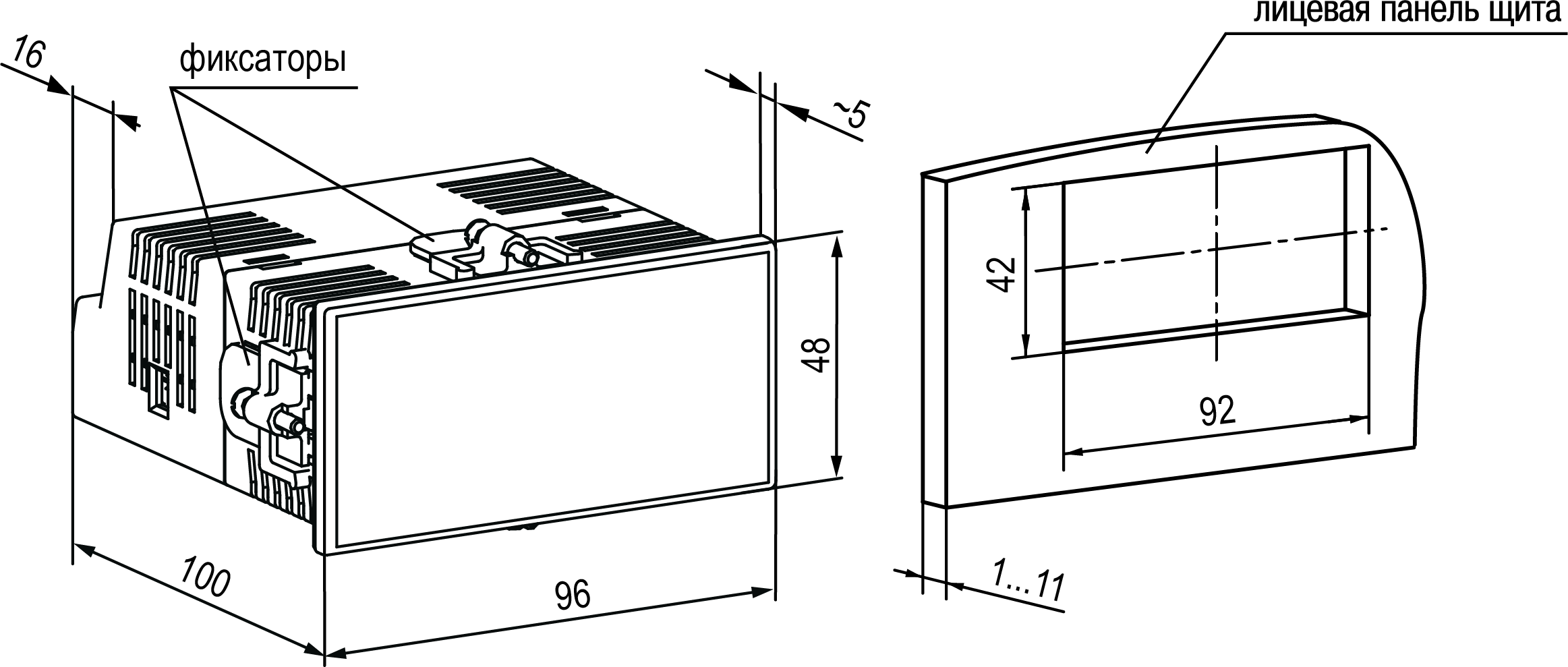

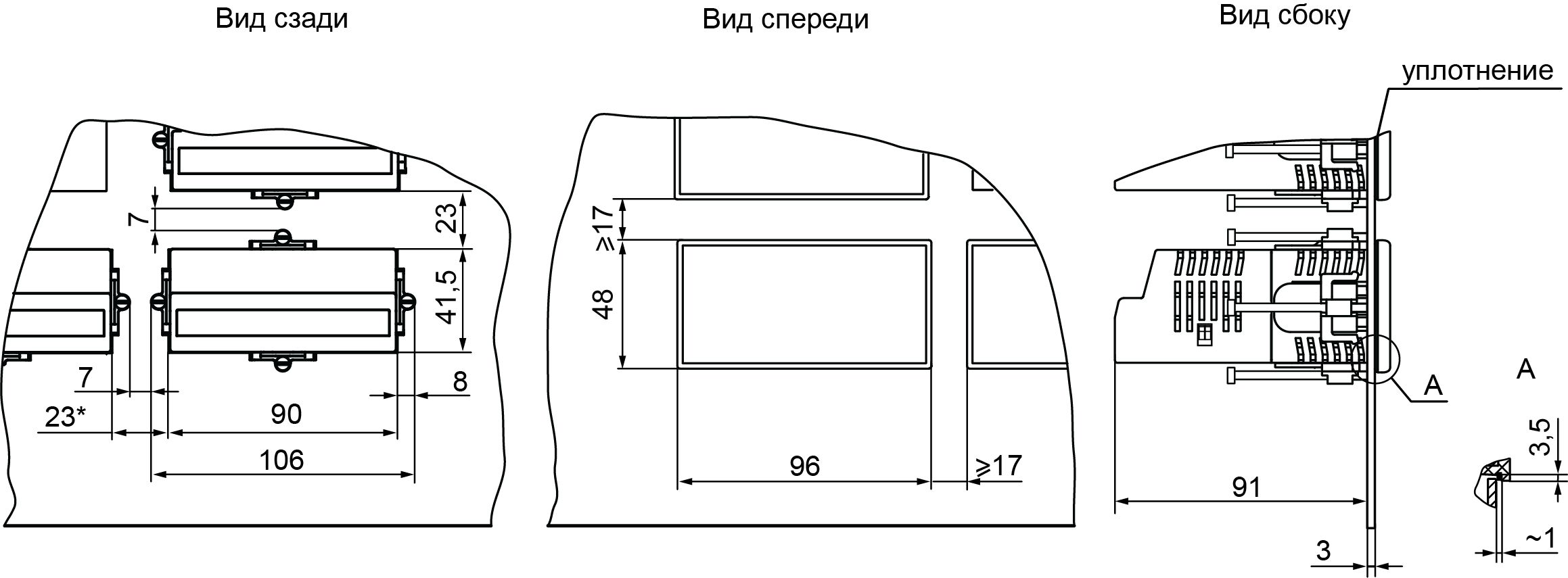

  • щитовой Щ2

(96 × 48 × 100) ± 1 мм

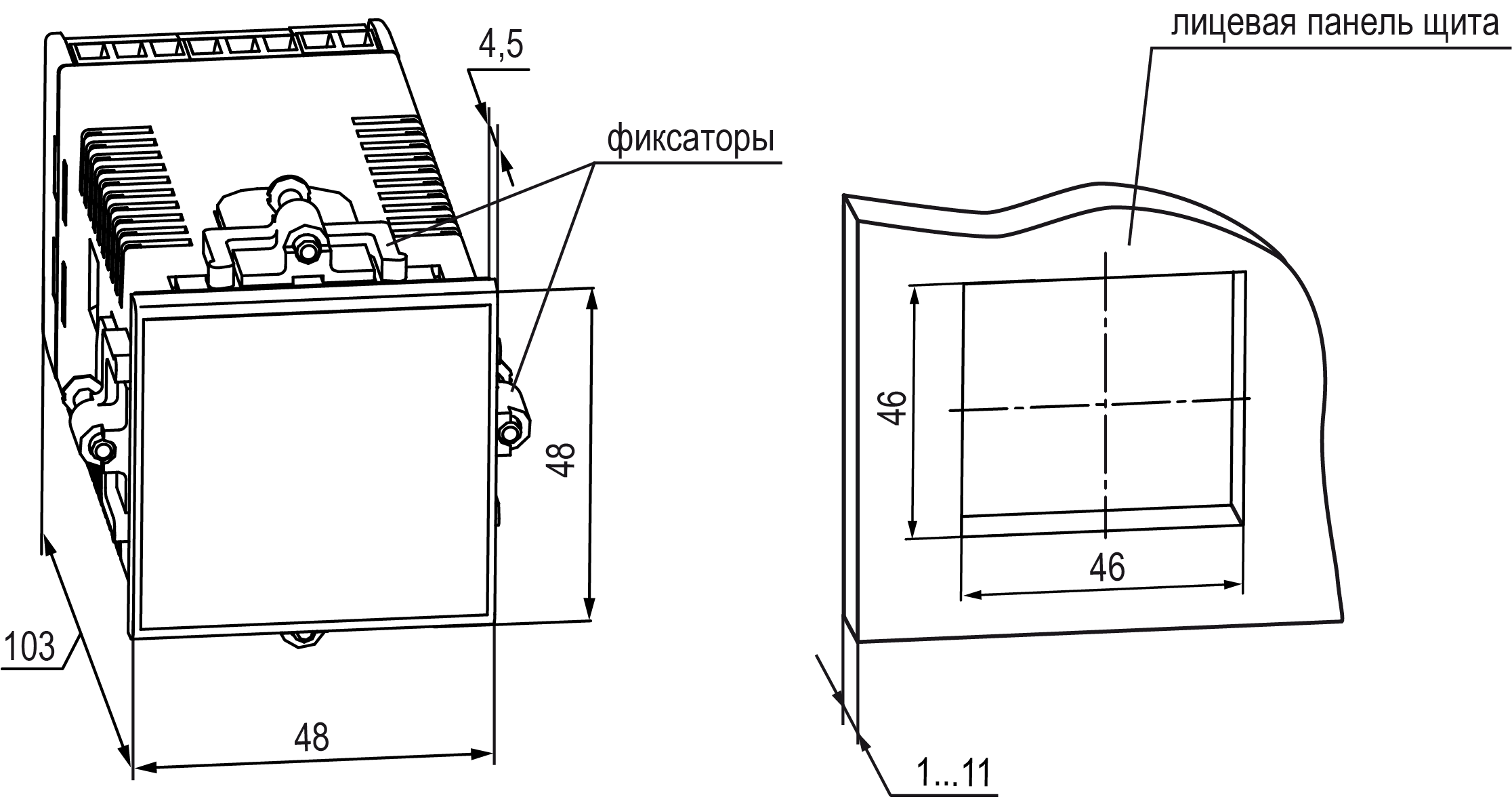

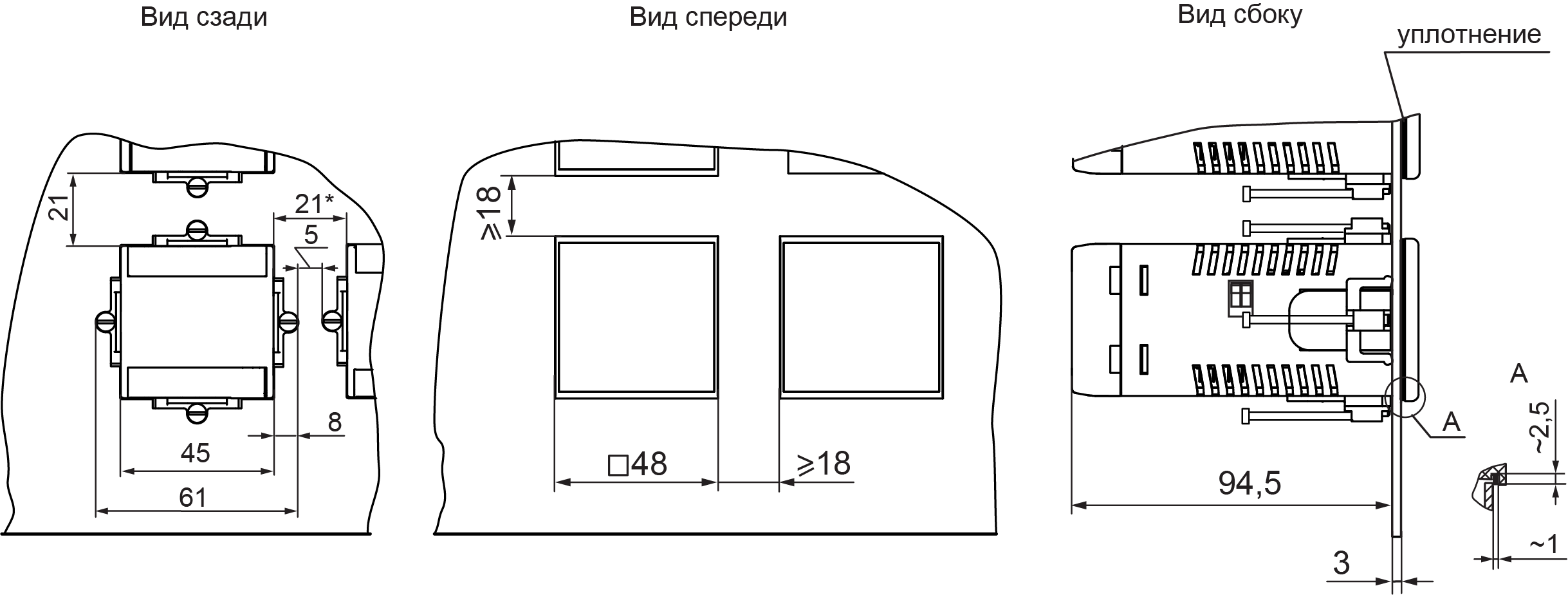

  • щитовой Щ5

(48 × 48 × 103) ± 1 мм

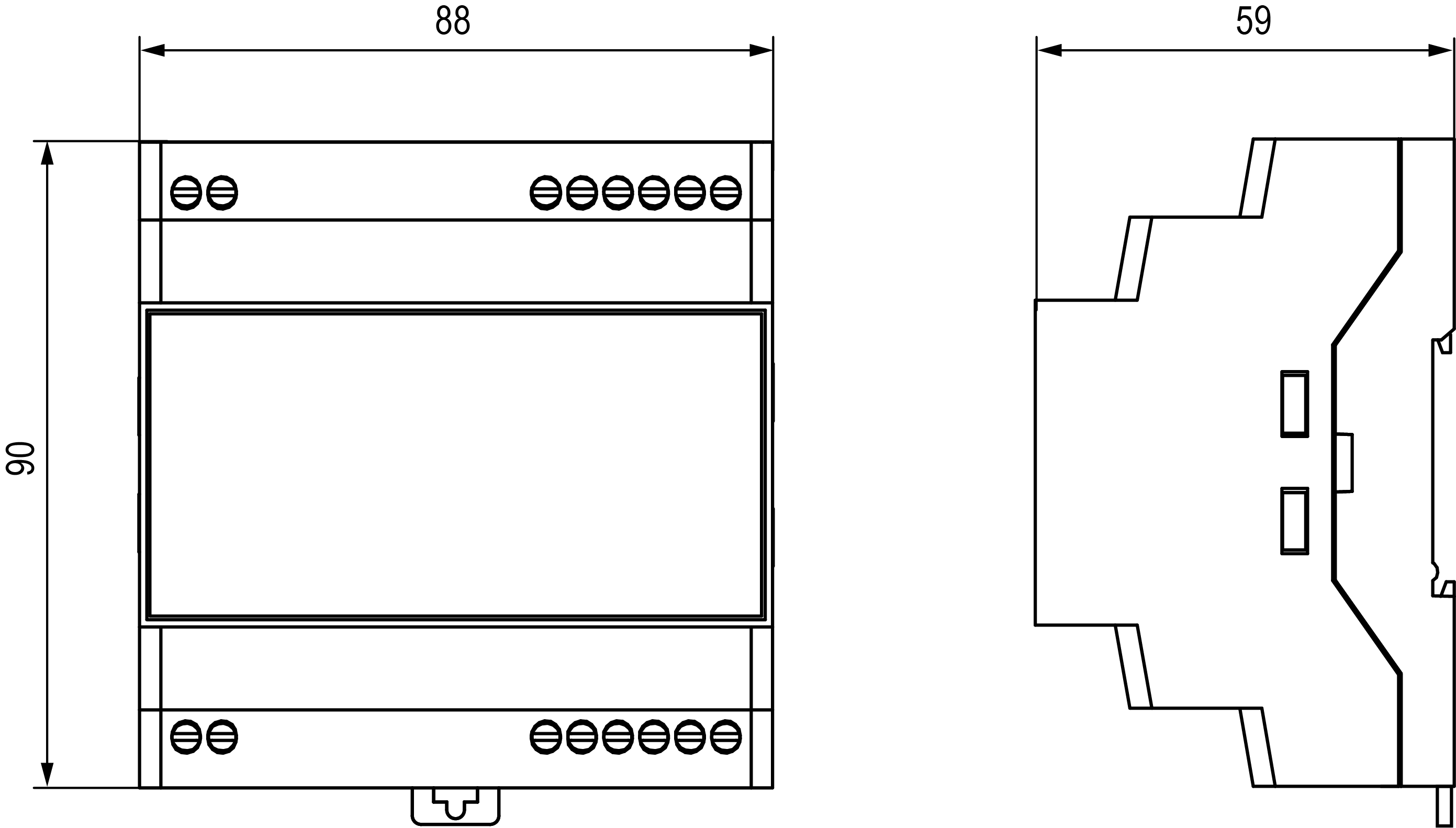

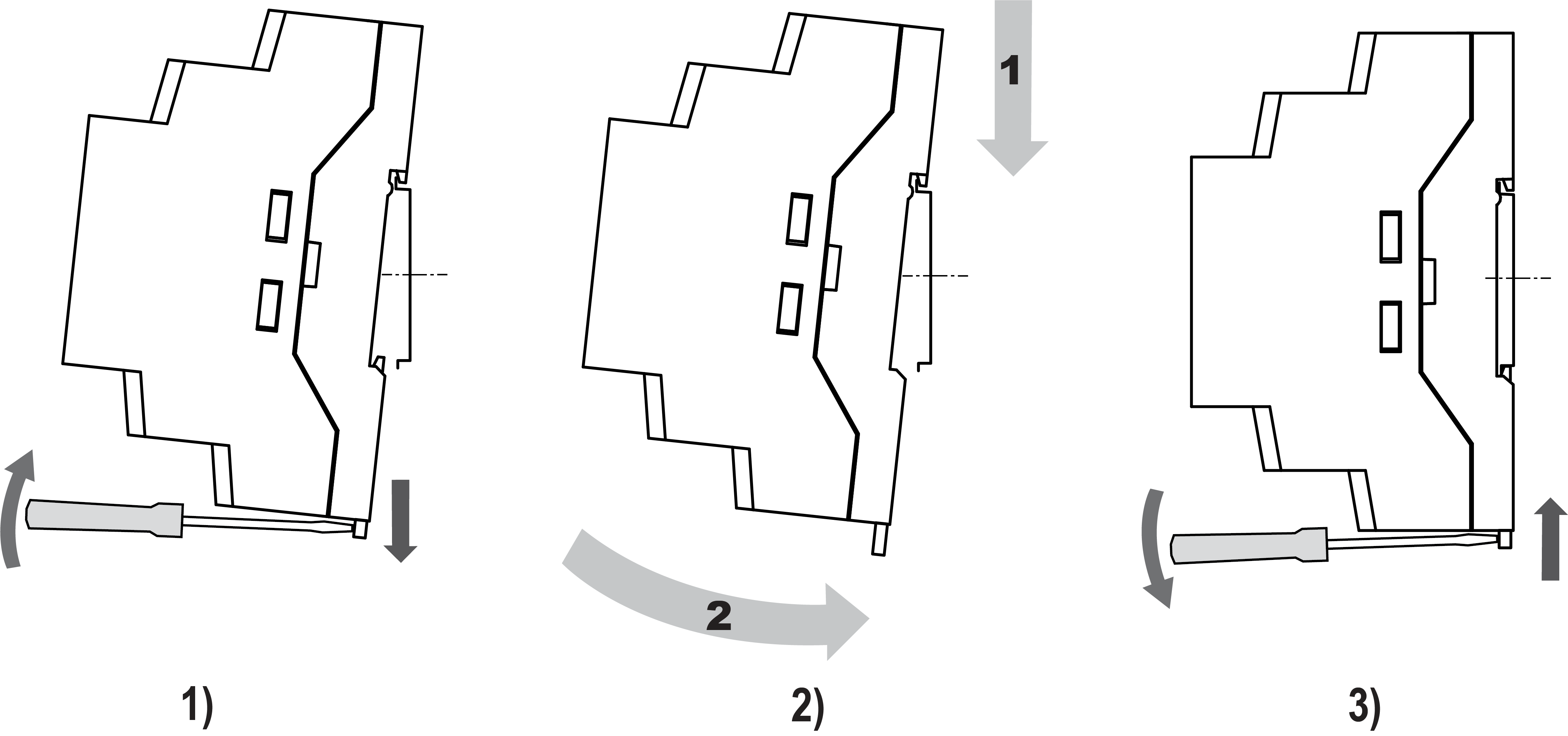

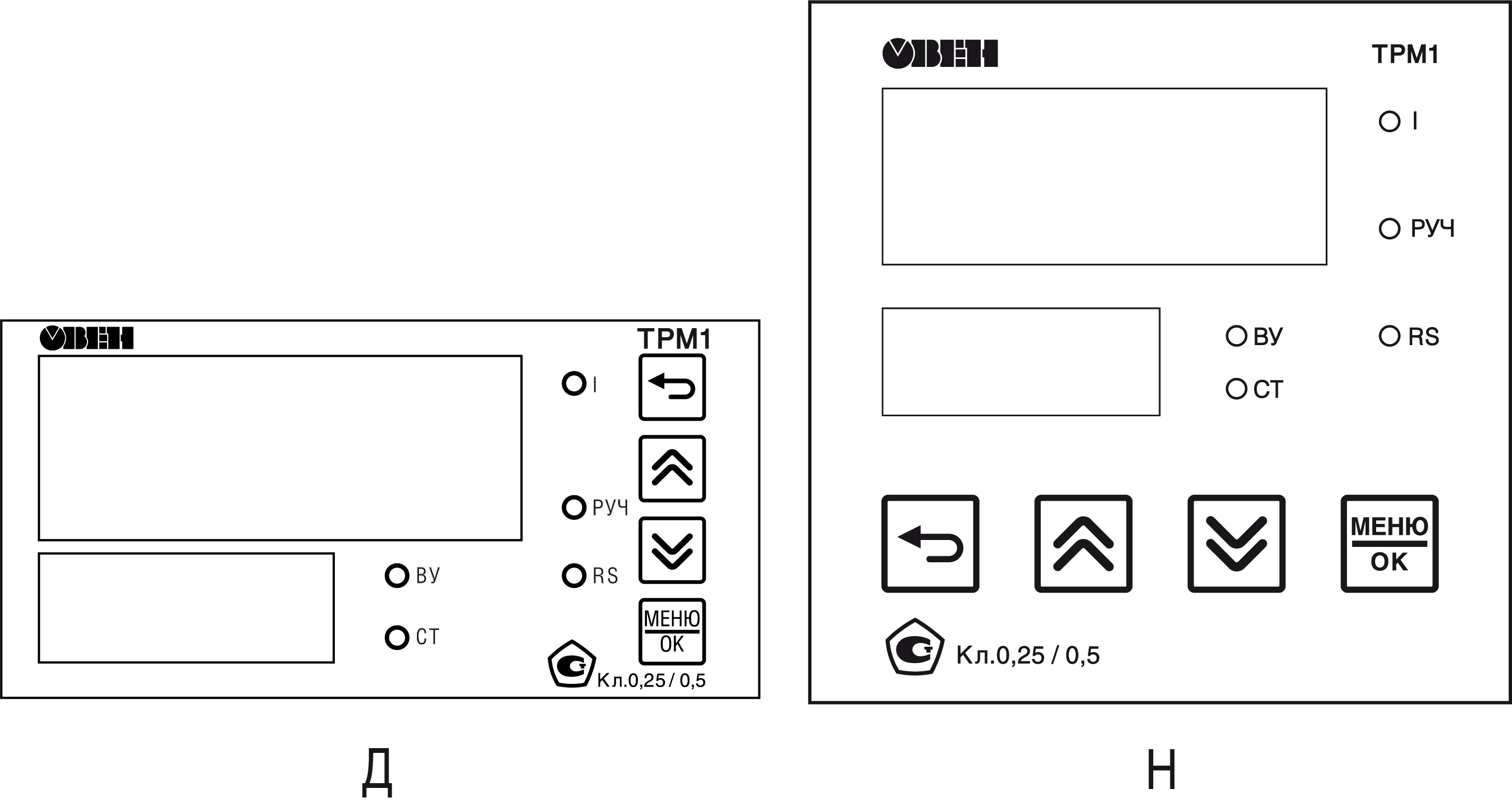

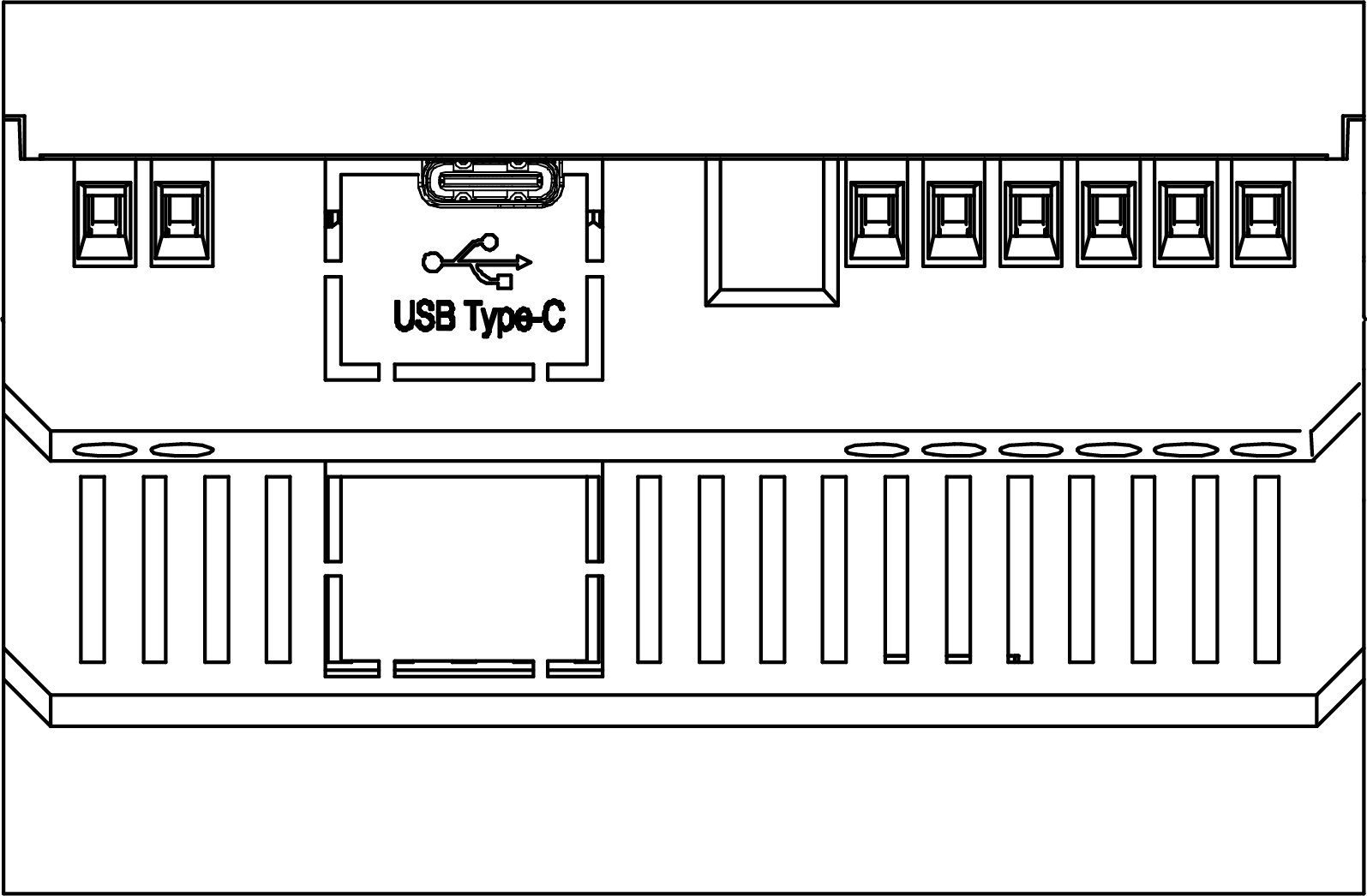

  • DIN-реечный Д

(90 × 88 × 59) ± 1 мм

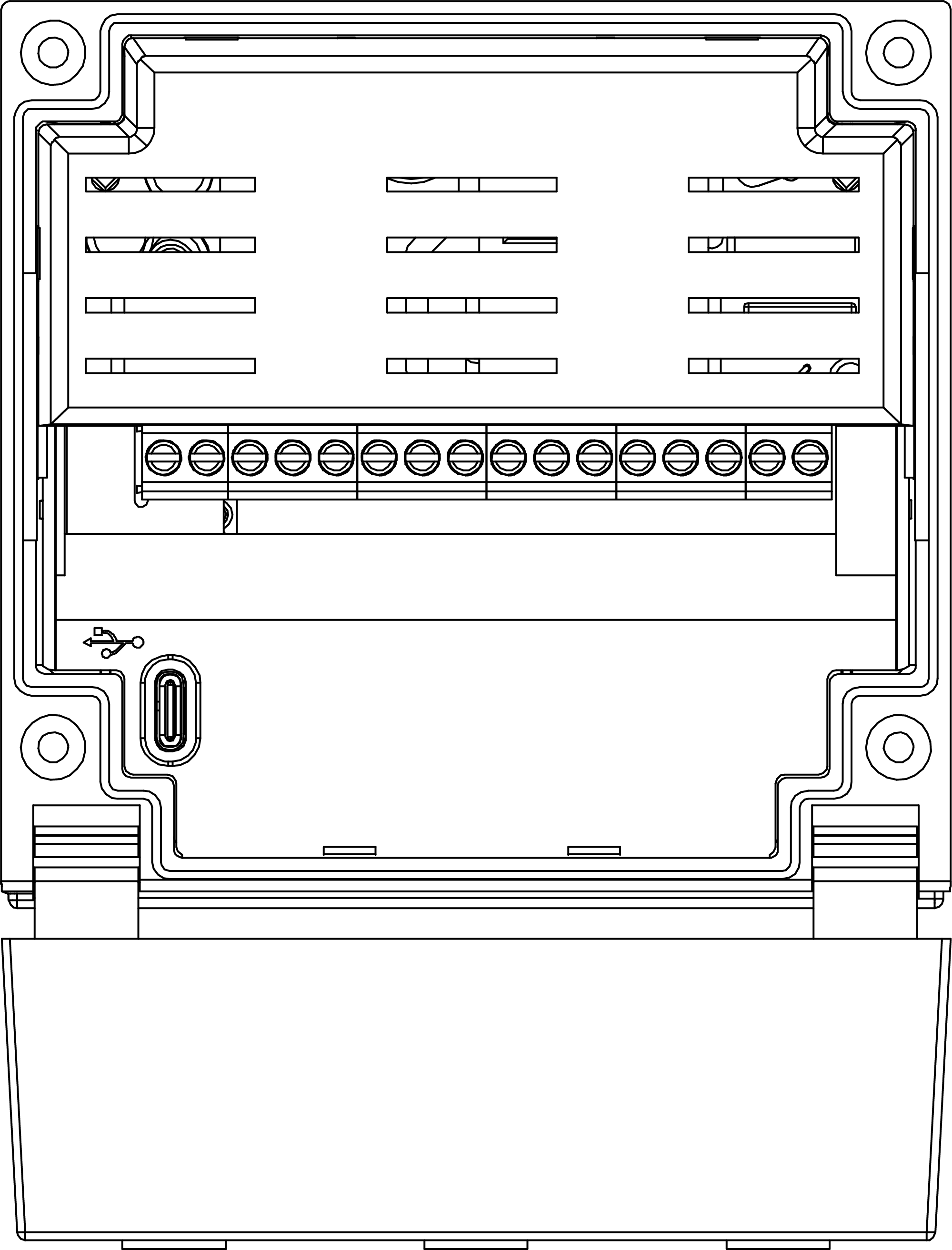

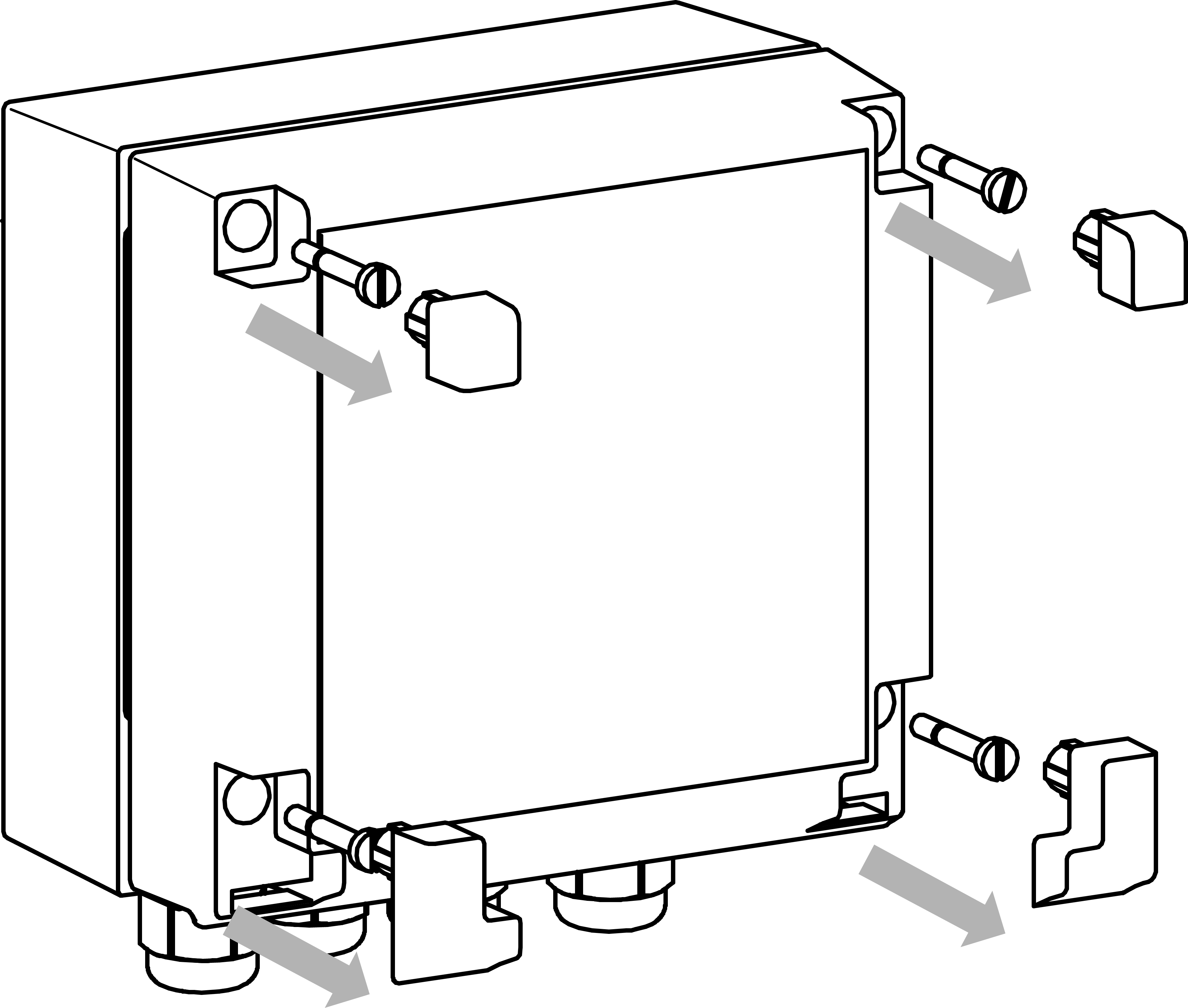

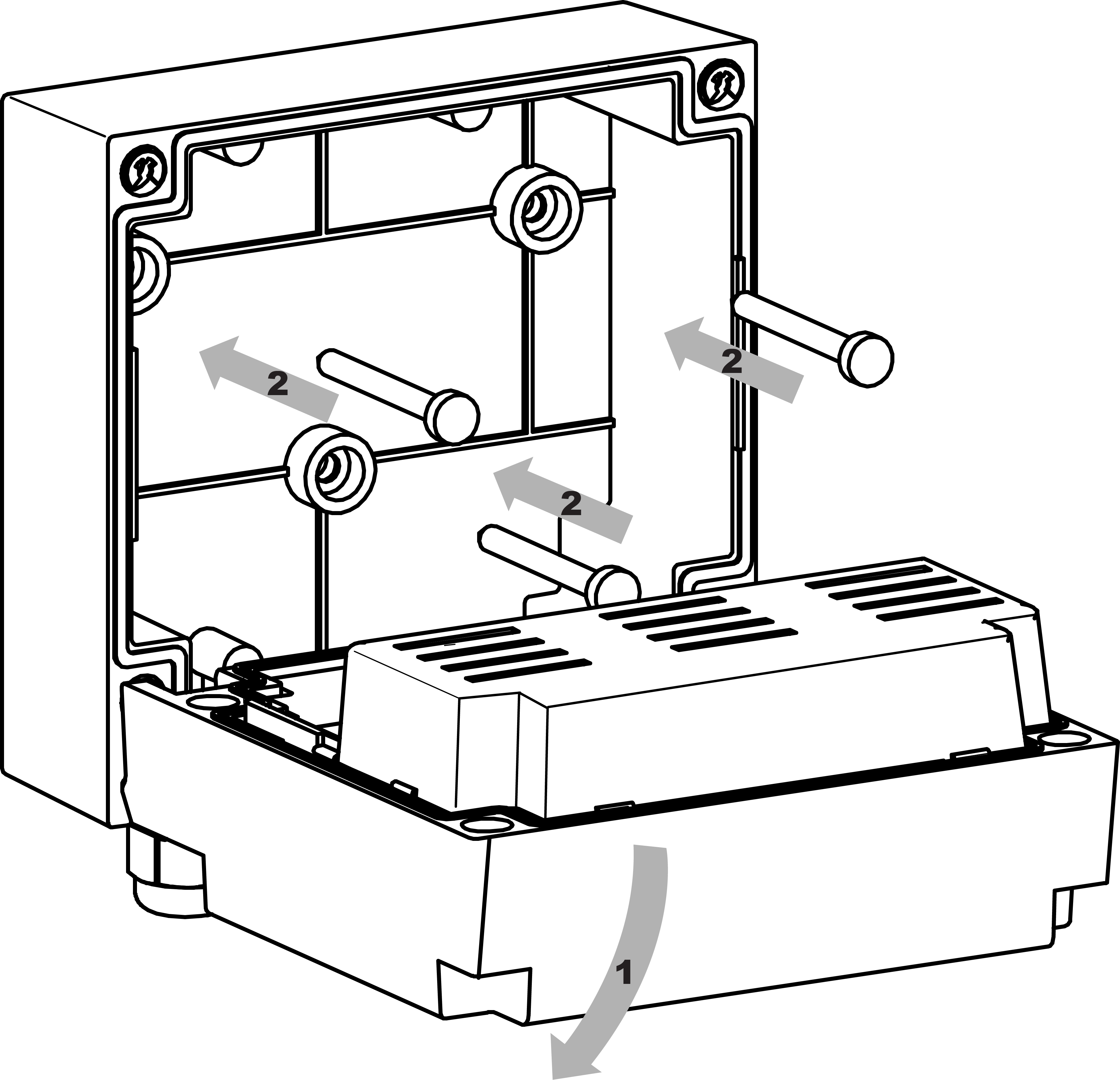

  • настенный Н

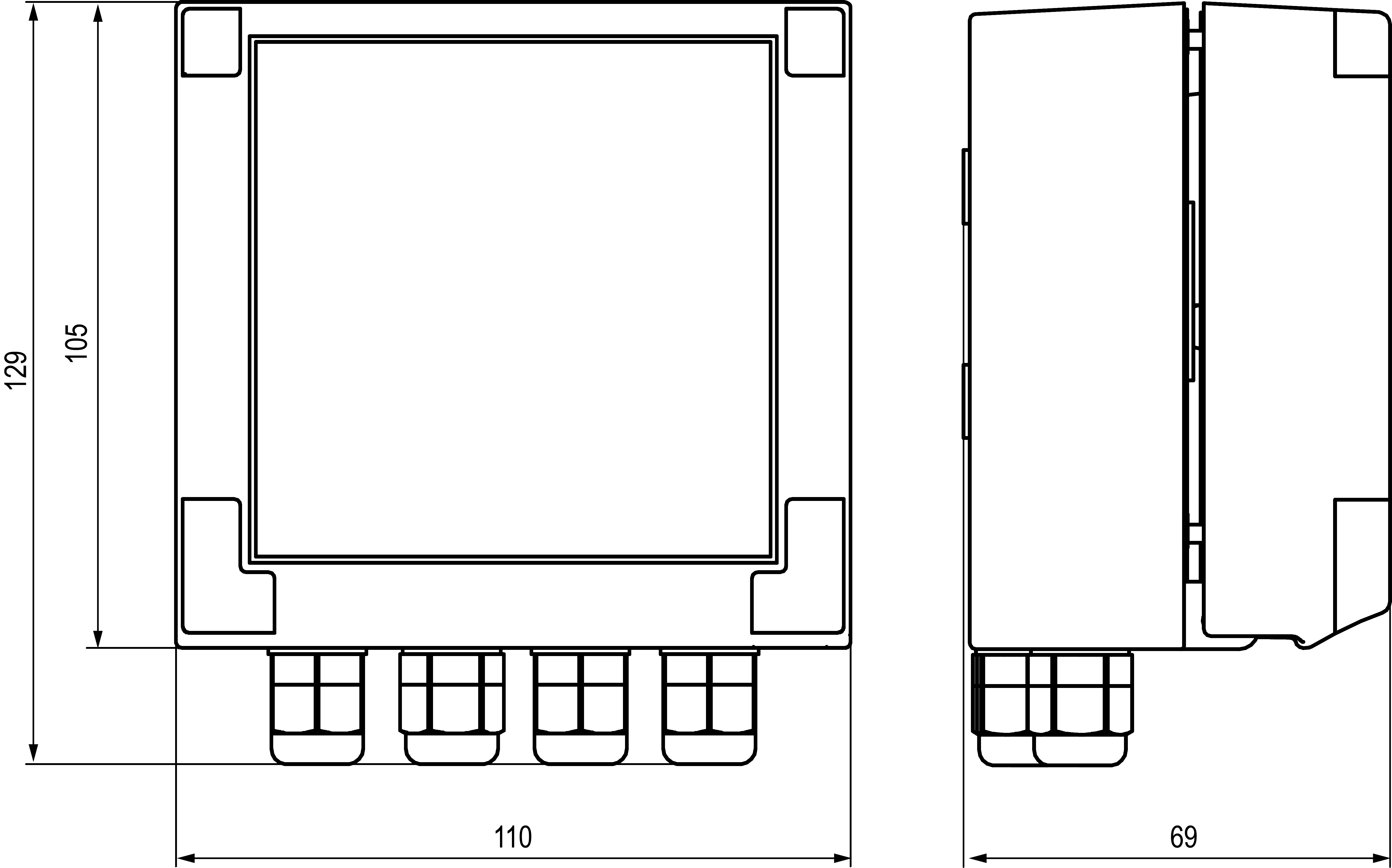

(129 × 110 × 69) ± 1 мм

Степень защиты корпуса:

  • со стороны лицевой панели (кроме корпуса Д)

IP54

  • со стороны лицевой панели (для корпуса Д)

IP20

  • со стороны задней панели (кроме корпуса Н)

IP20

  • со стороны задней панели (для корпуса Н)

IP54

Масса прибора:

  • с упаковкой, не более (кроме корпуса Н)

0,4 кг

  • с упаковкой, не более (для корпуса Н)

0,5 кг

  • без упаковки, не более (кроме корпуса Н)

0,25 кг

  • без упаковки, не более (для корпуса Н)

0,4 кг

Средний срок службы

12 лет

Примечание

1) Только для модификации прибора со встроенным источником питания 24 В. ИП предназначен только для питания датчиков, подключаемых к прибору.

2) С учетом старения за межповерочный интервал. Для ТП данные при включенной КХС.

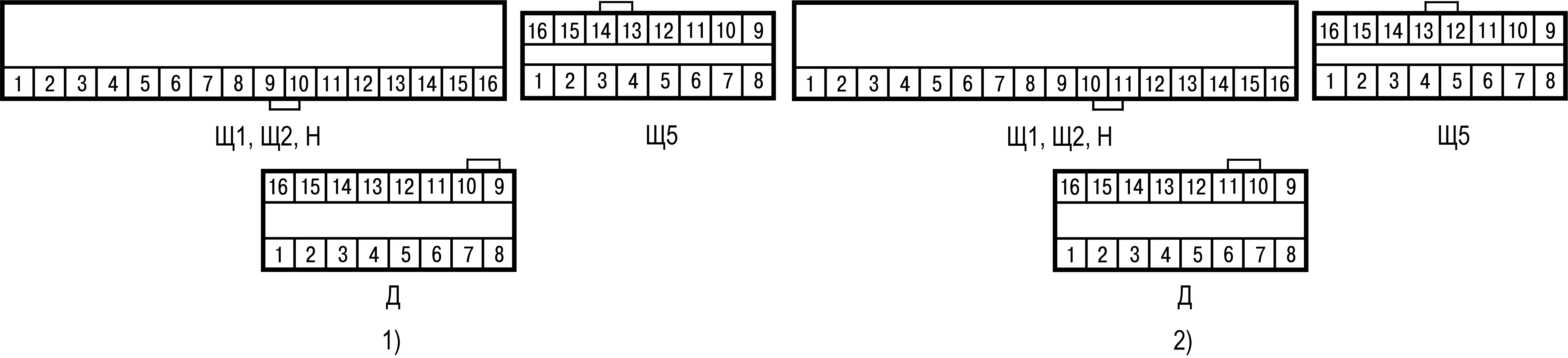

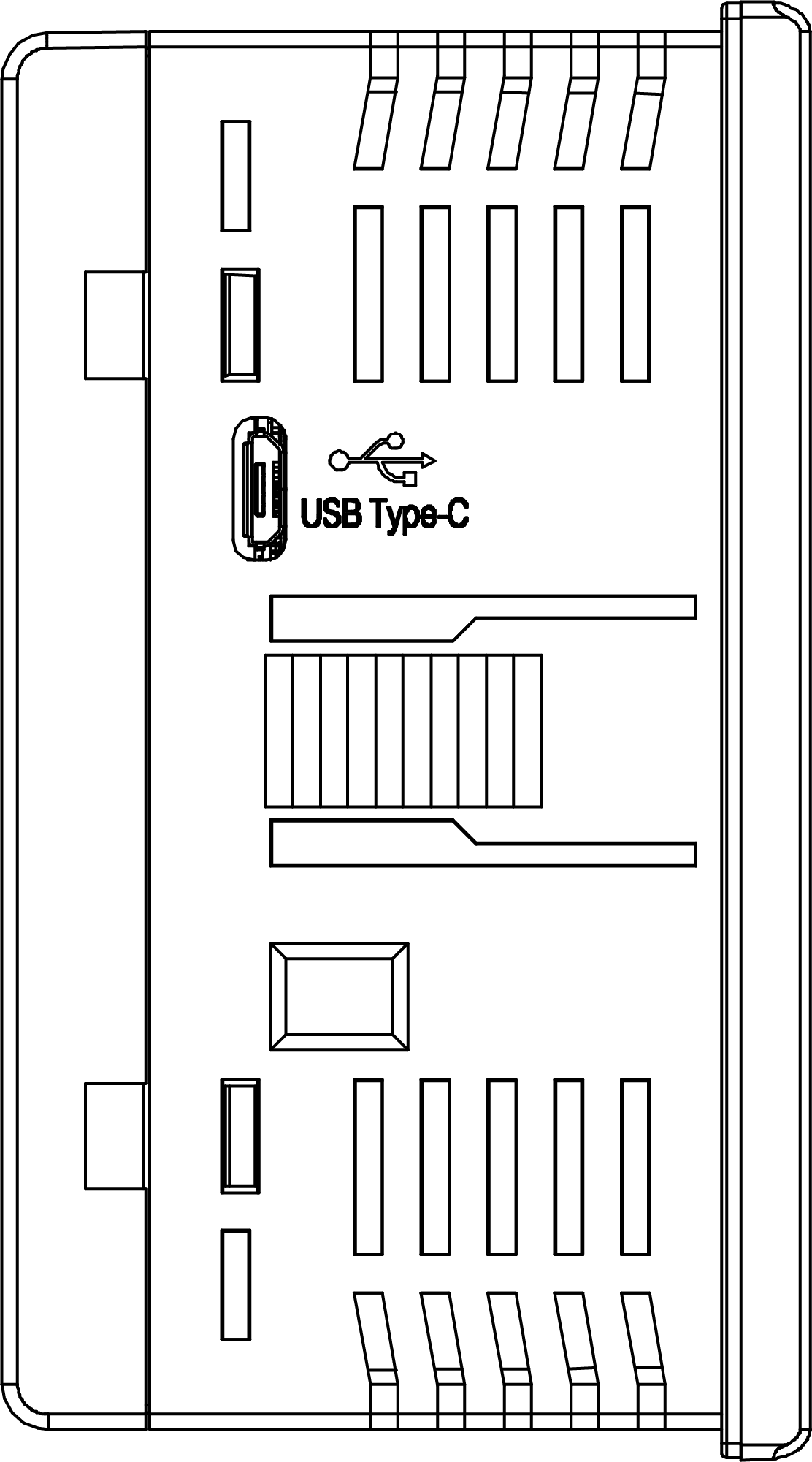

3) Встроенный токовый шунт для работы с сигналом тока подключается DIP-переключателем на боковой стенке корпуса в соответствии с используемым измерительным каналом.

4) Характеристики ВУ в соответствии с их типом (см. таблицу).

5) Только для модификации прибора с интерфейсом RS-485.

6) Только для Modbus ASCII.

Датчики и входные сигналы

Сигнал датчика (условное обозначение НСХ первичного преобразователя)

Диапазон измерения

Дискретность измерения, не менее

Значение единицы младшего разряда1)

Термопреобразователи сопротивления по ГОСТ 6651-2009

50М (α = 0,00428 °С -1)

–180…+200 °С

0,1 °С

0,1; 1,0 °С

Pt50 (α = 0,00385 °С -1)

–200…+850 °С

0,1; 1,0 °С

50П (α = 0,00391 °С -1)

–200…+850 °С

0,1; 1,0 °С

Cu50 (α = 0,00426 °С -1)3)

–50…+200 °С

0,1 °С

100М (α = 0,00428 °С -1)

–180…+200 °С

0,1; 1,0 °С

Pt100 (α = 0,00385 °С -1)

–200…+850 °С

0,1; 1,0 °С

100П (α = 0,00391 °С -1)

–200…+850 °С

0,1; 1,0 °С

Cu100 (α=0,00426 °С -1)3)

–50…+200 °С

0,1 °С

100Н (α = 0,00617 °С -1)

–60…+180 °С

0,1 °С

500М (α = 0,00428 °С -1)

–180…+200 °С

0,1; 1,0 °С

Pt500 (α = 0,00385 °С -1)

–200…+850 °С

0,1; 1,0 °С

500П (α = 0,00391 °С -1)

–200…+850 °С

0,1; 1,0 °С

Cu500 (α = 0,00426 °С -1)3)

–50…+200 °С

0,1 °С

500Н (α = 0,00617 °С -1)

–60…+180 °С

0,1 °С

1000М (α = 0,00428 °С -1)

–180…+200 °С

0,1; 1,0 °С

Pt1000 (α = 0,00385 °С -1)

–200…+850 °С

0,1; 1,0 °С

1000П (α = 0,00391 °С -1)

–200…+850 °С

0,1; 1,0 °С

Cu1000 (α = 0,00426 °С -1)3)

–50…+200 °С

0,1 °С

1000Н (α = 0,00617 °С -1)

–60…+180 °С

0,1 °С

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

–200…+800 °С

0,1 °С

0,1; 1,0 °С

ТХКн(Е)

–200...+900 °С

0,1 °С

0,1 °С

TЖК (J)

–200...+1200 °С

0,1 °С

0,1; 1,0 °С

TПП (S)

–50...+1750 °С

0,2 °С

0,1; 1,0 °С

TНН (N)

–200…+1300 °С

0,2 °С

0,1; 1,0 °С

TХА (К)

–200...+1360 °С

0,2 °С

0,1; 1,0 °С

TПП (R)

–50...+1750 °С

0,2 °С

0,1; 1,0 °С

ТПР (В)

+200...+1800 °С

0,2 °С

0,1; 1,0 °С

TВР (А-1)

0...+2500 °С

0,4 °С

0,1; 1,0 °С

ТВР (А-2)

0...+1800 °С

0,2 °С

0,1; 1,0 °С

ТВР (А-3)

0...+1800 °С

0,2 °С

0,1; 1,0 °С

ТМК (Т)

–250...+400 °С

0,1 °С

0,1; 1,0 °С

Унифицированные сигналы по ГОСТ 26.011–80

0...1 В

0...1 В

0,1 мВ

0,001 В

0...5 мА

0...5 мА

0,01 мА

0,001 мА

0...20 мА

0...20 мА

0,01 мА

0,01 мА

4...20 мА

4...20 мА

0,01 мА

0,01 мА

Сигналы постоянного напряжения

–50...+50 мВ

–50...+50 мВ

0,01 мВ

0,01/0,12)

Примечание

1) Зависит от параметра положения десятичной точки dPt и значения параметров настройки ind.L и ind.H.

2) 0.01 мВ при значении входного сигнала от минус 19.99 до 50.00 мВ и 0.1 мВ при значении входного сигнала от минус 50.0 до минус 20.0 мВ.

3) В Республике Беларусь носит справочную информацию

Поддерживаемые датчики и входные сигналы, для которых прибор не является средством измерения, представлены в таблице ниже.

Поддерживаемые датчики и входные сигналы(не средство измерений)

Сигнал датчика (условное обозначение НСХ первичного преобразователя)

Диапазон измерения

Дискретность измерения, не менее

Значение единицы младшего разряда1)

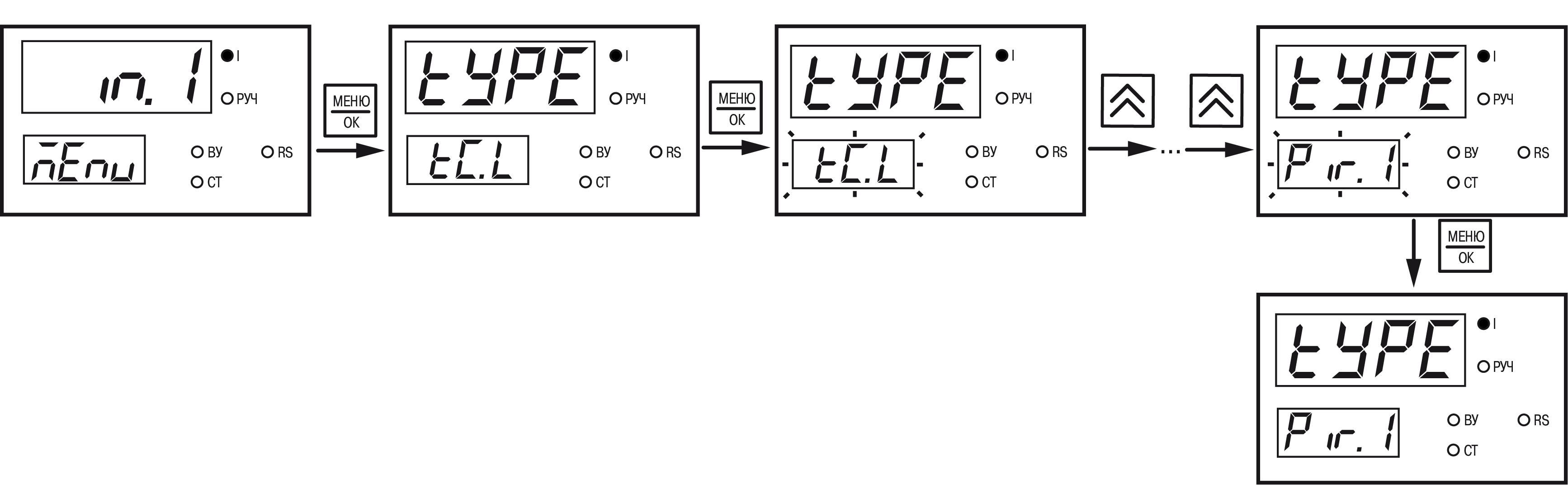

Пирометры2)

Пирометр РК-15

+400…+1500 °С

0,1 °С

1

Пирометр РК-20

+600…+2000 °С

0,1 °С

1

Пирометр РС-20

+900…+2000 °С

0,1 °С

1

Пирометр РС-25

+1200…+2500 °С

0,1 °С

1

Нестандартизованные сигналы2)

Cu53 (α = 0,00426 °С -1) (гр.23 по ГОСТ 6651-78)

–50…+200 °С

0,1 °С

0,1

Typ L3)

0…+900 °С

0,1 °С

0,1

Примечание

1) Зависит от параметра положения десятичной точки dPt и значения параметров настройки ind.L и ind.H.

2) Предел допускаемой основной приведенной (от диапазона измерений) погрешности измерения, не более 0,5 % для пирометров и не более 0,25 % для Cu53 (α = 0,00426 °С -1).

3) НСХ согласно DIN 43710.

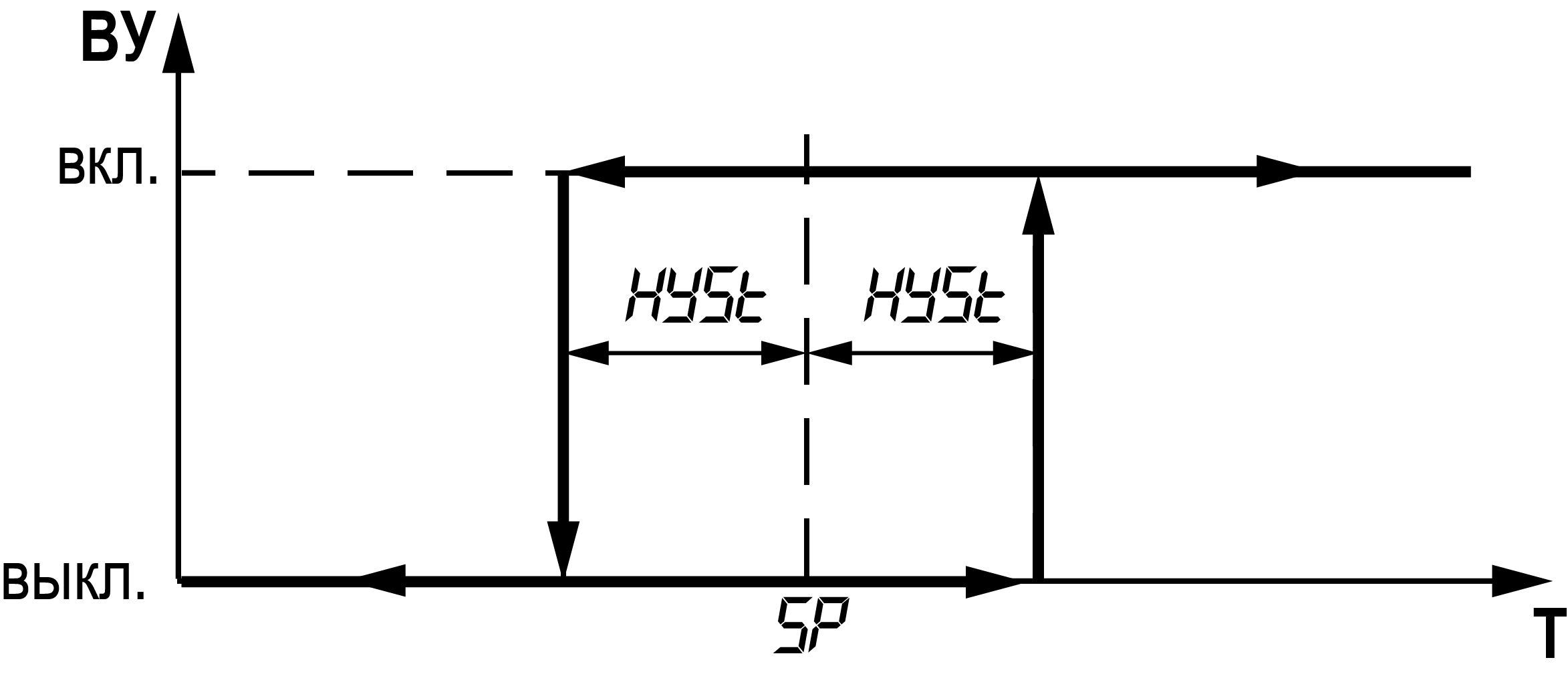

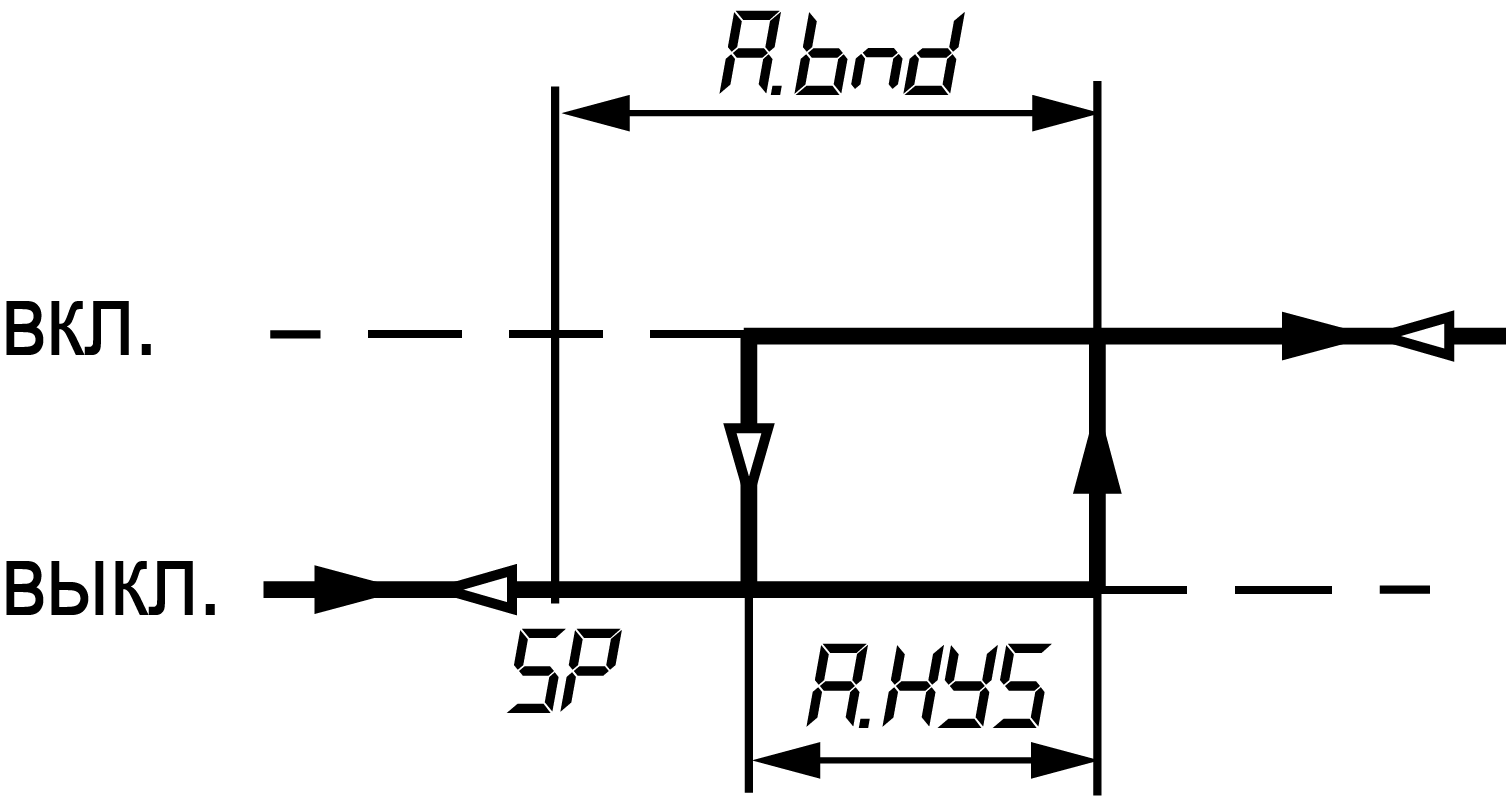

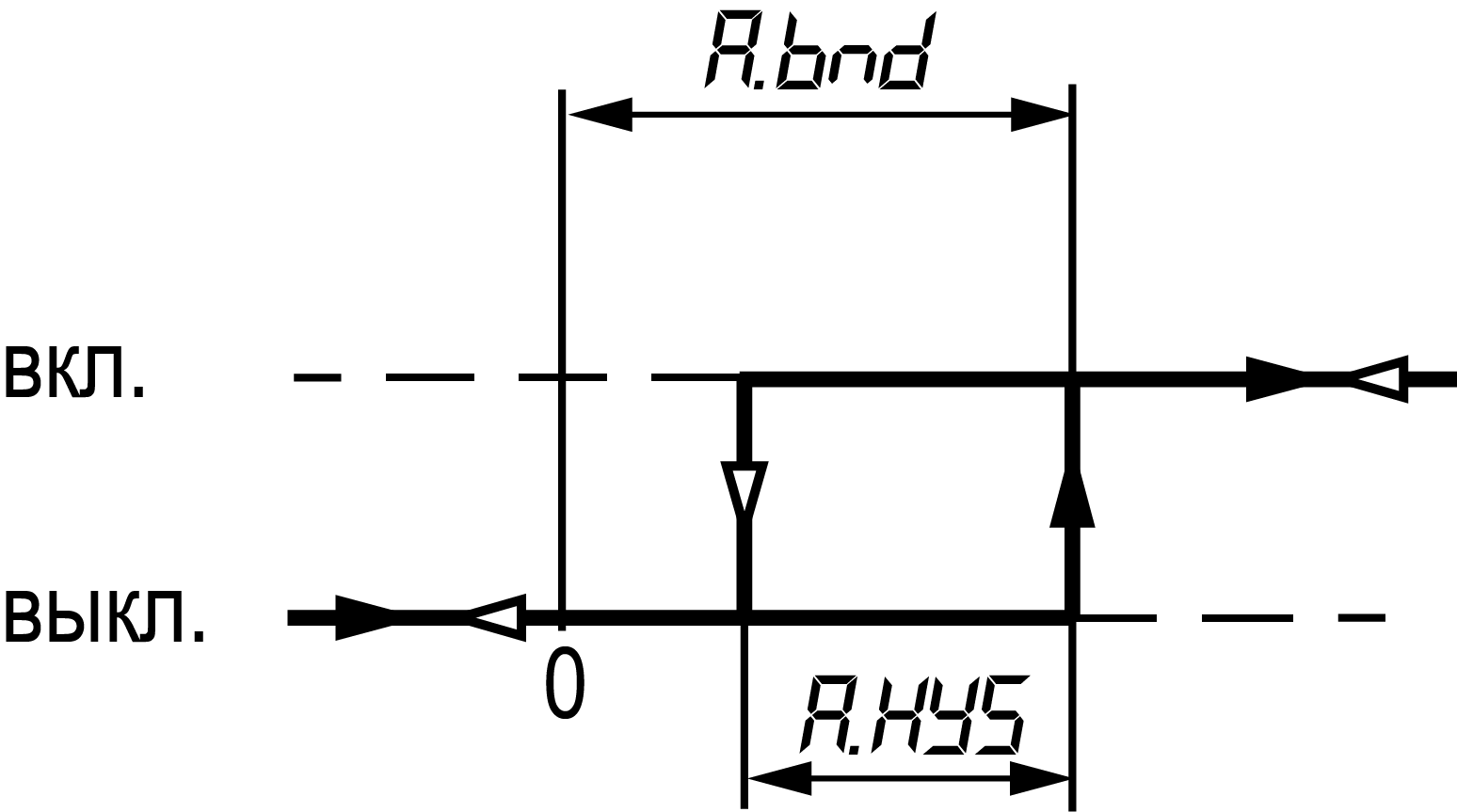

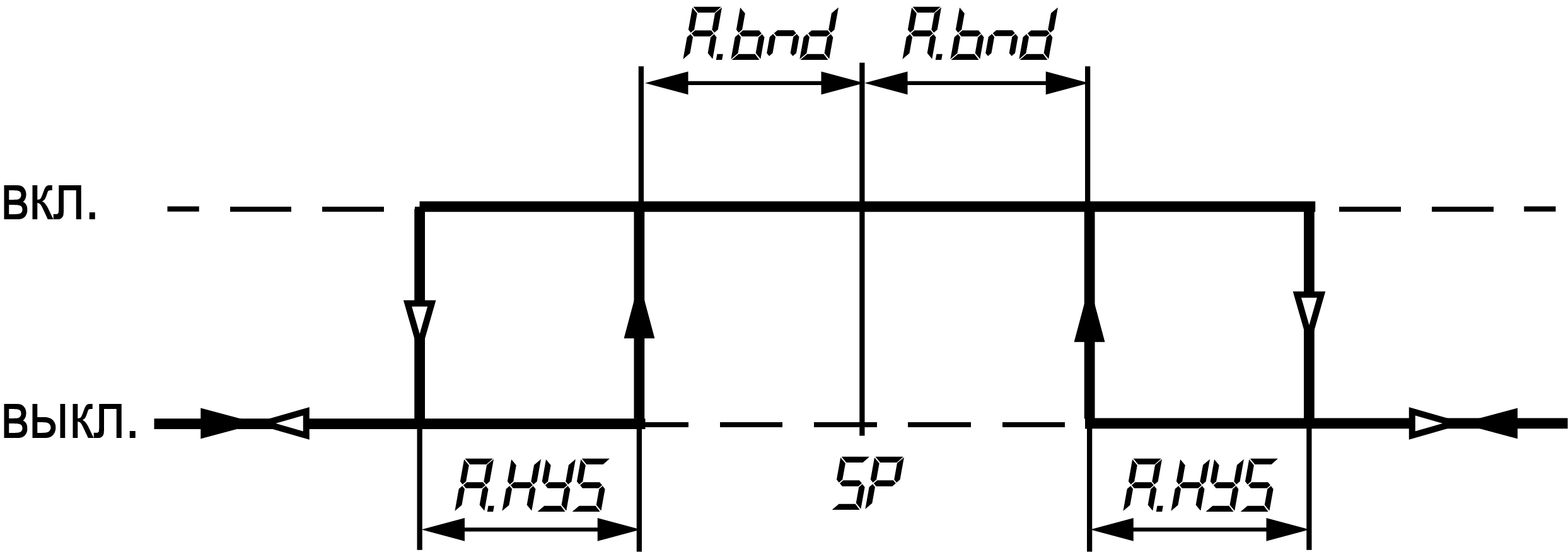

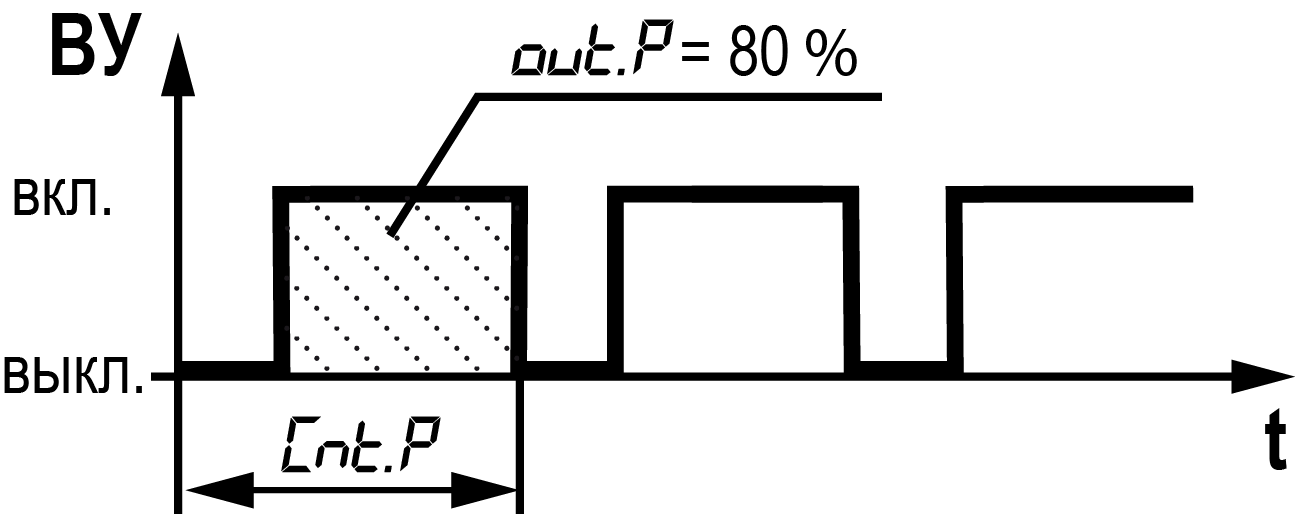

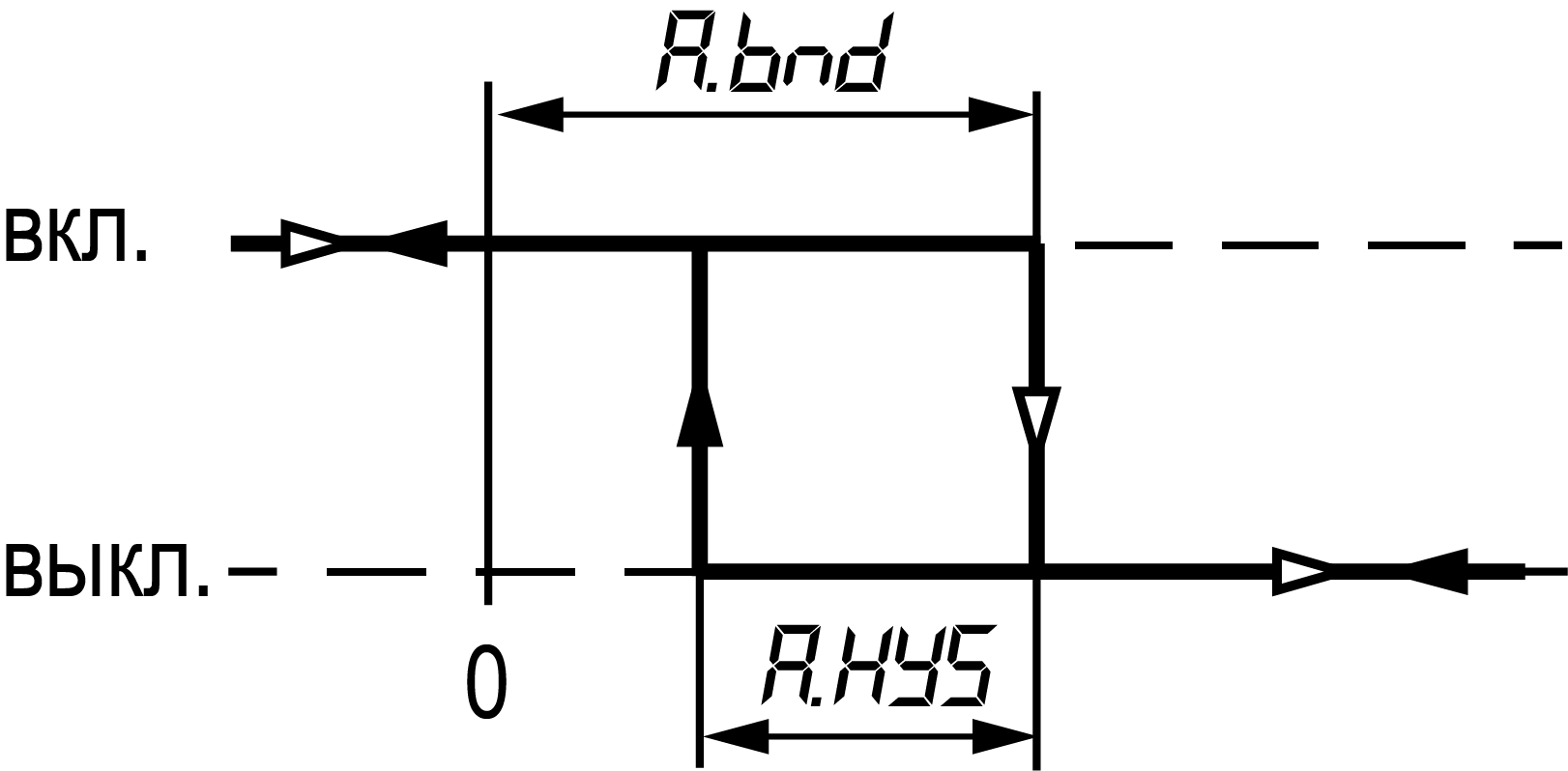

Параметры встроенных ВУ

Обозначение ВУ

Тип выходного элемента

Технические параметры

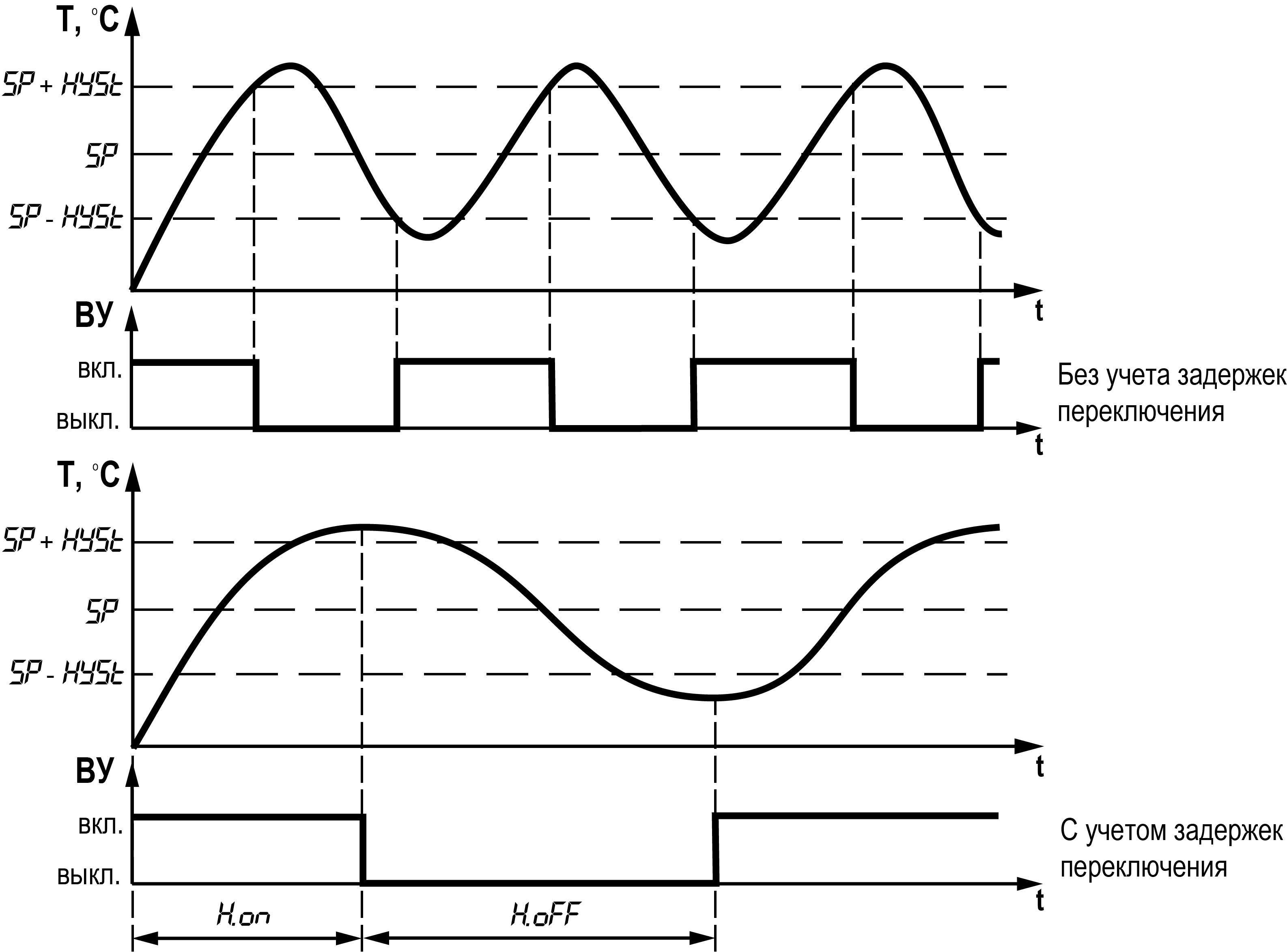

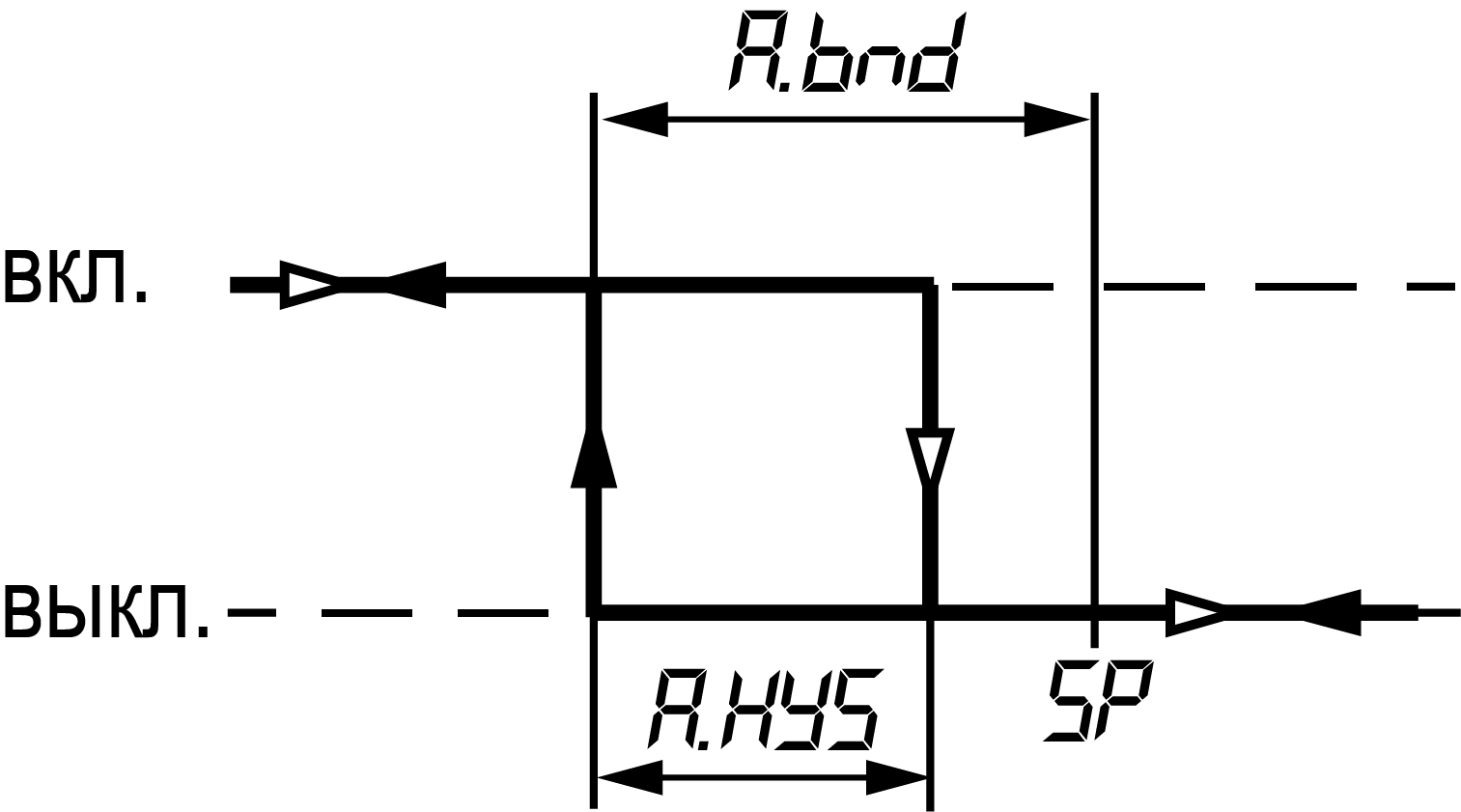

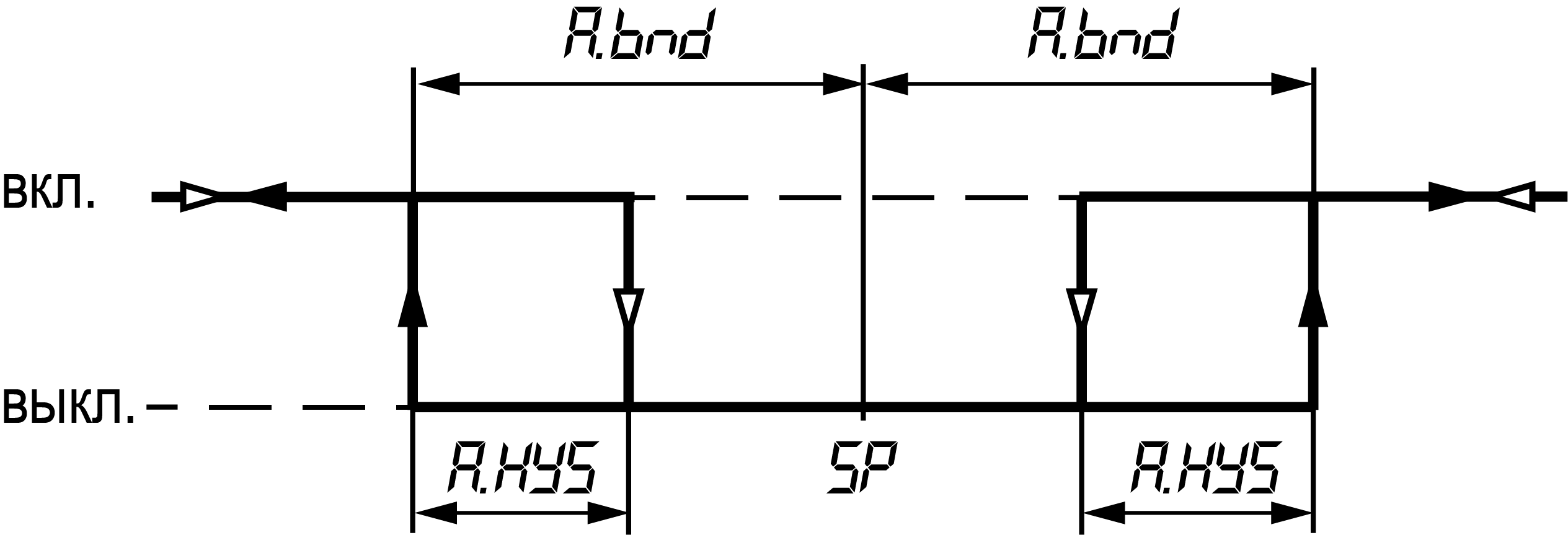

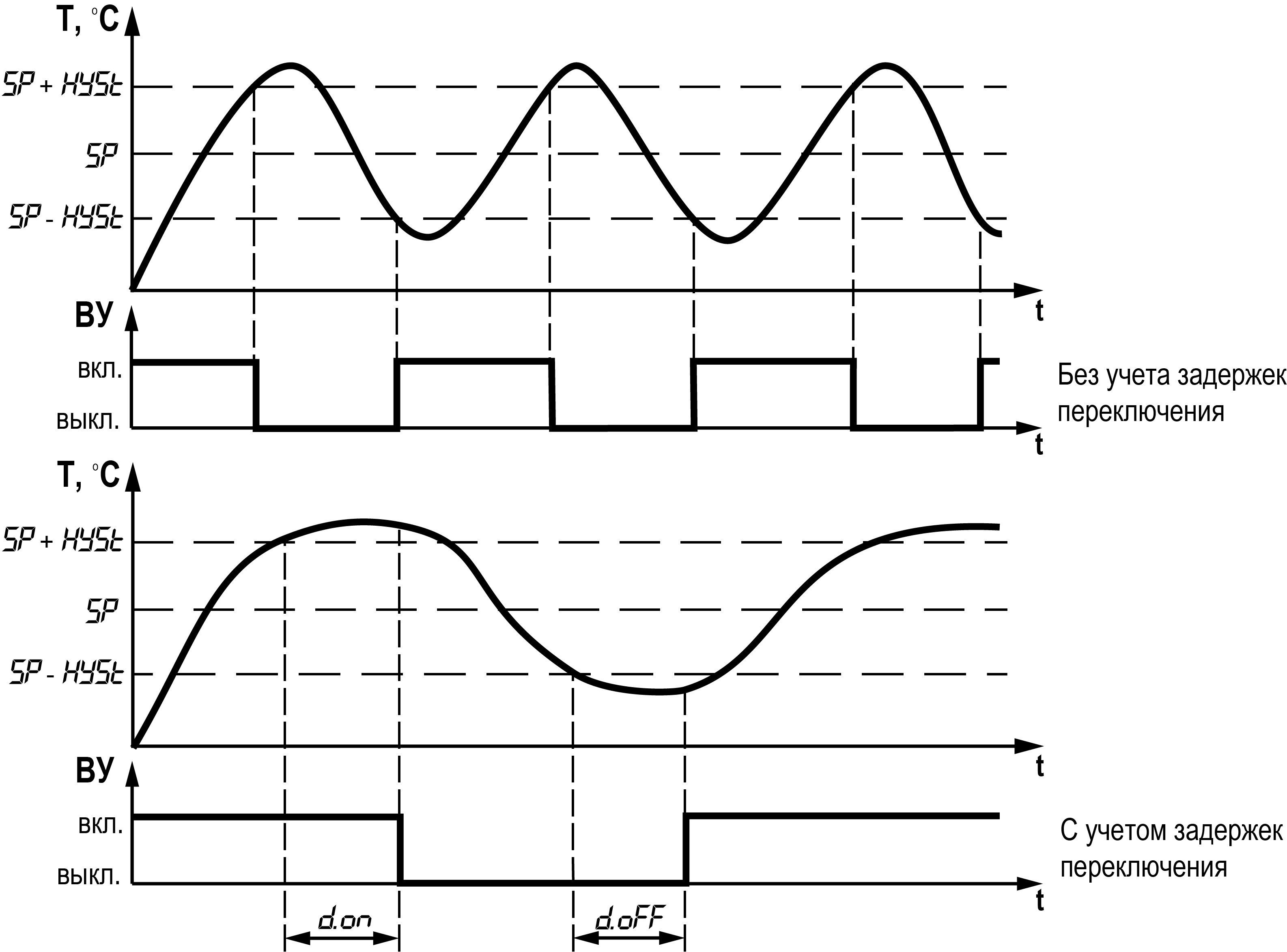

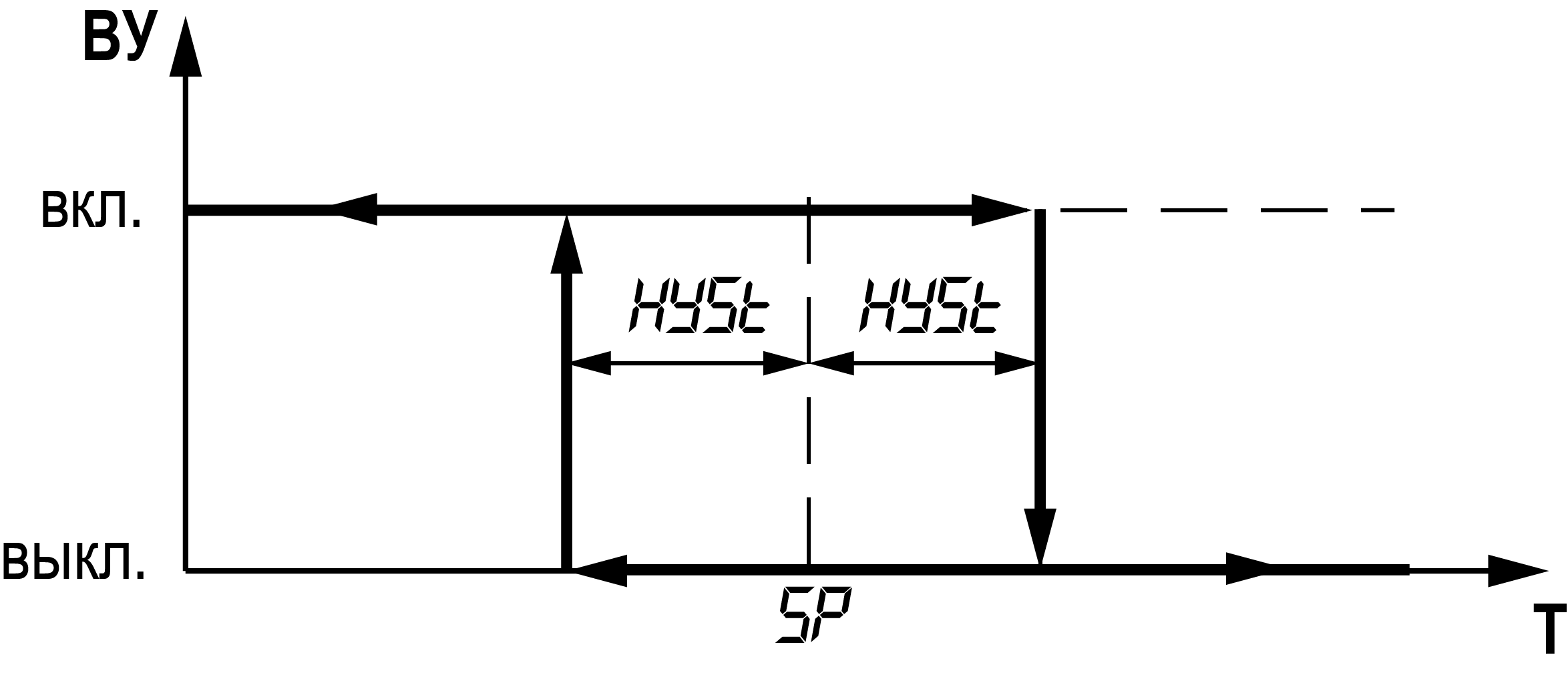

ВУ дискретного типа

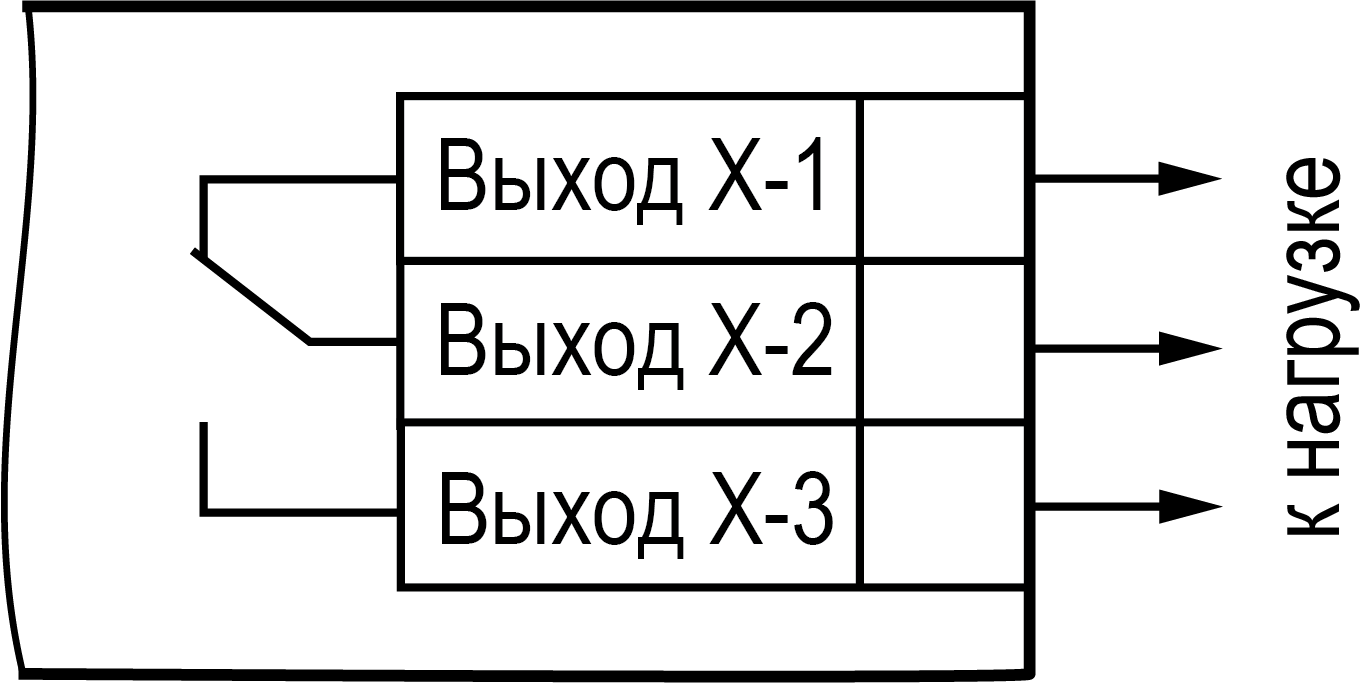

Р

Контакты электромагнитного реле

Ток не более 8 А при переменном напряжении не более 250 В и cos(φ) > 0,9.

Ток не более 3 А при постоянном напряжении не более 30 В

К

Оптопара транзисторная n-p-n типа

Постоянный ток не более 400 мА при постоянном напряжении не более 60 В

Т

Выход для управления внешним твердотельным реле

Выходной ток не более 40 мА.

Выходное напряжение высокого уровня 4...6 В.

Выходное напряжение низкого уровня 0...0,7 В

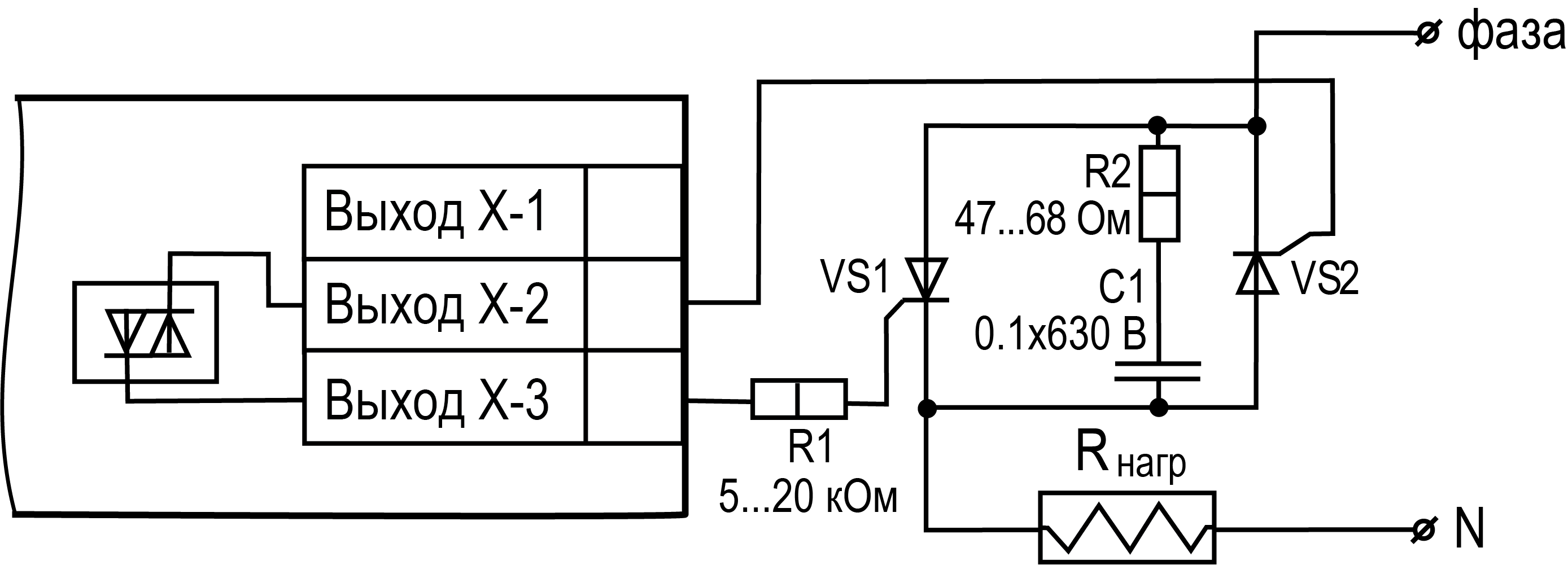

С

Оптопара симисторная

Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц).

Ток в импульсном режиме не более 500 мА, время импульса не более 5 мс.

Максимальное коммутируемое напряжение в импульсном режиме не более 600 В

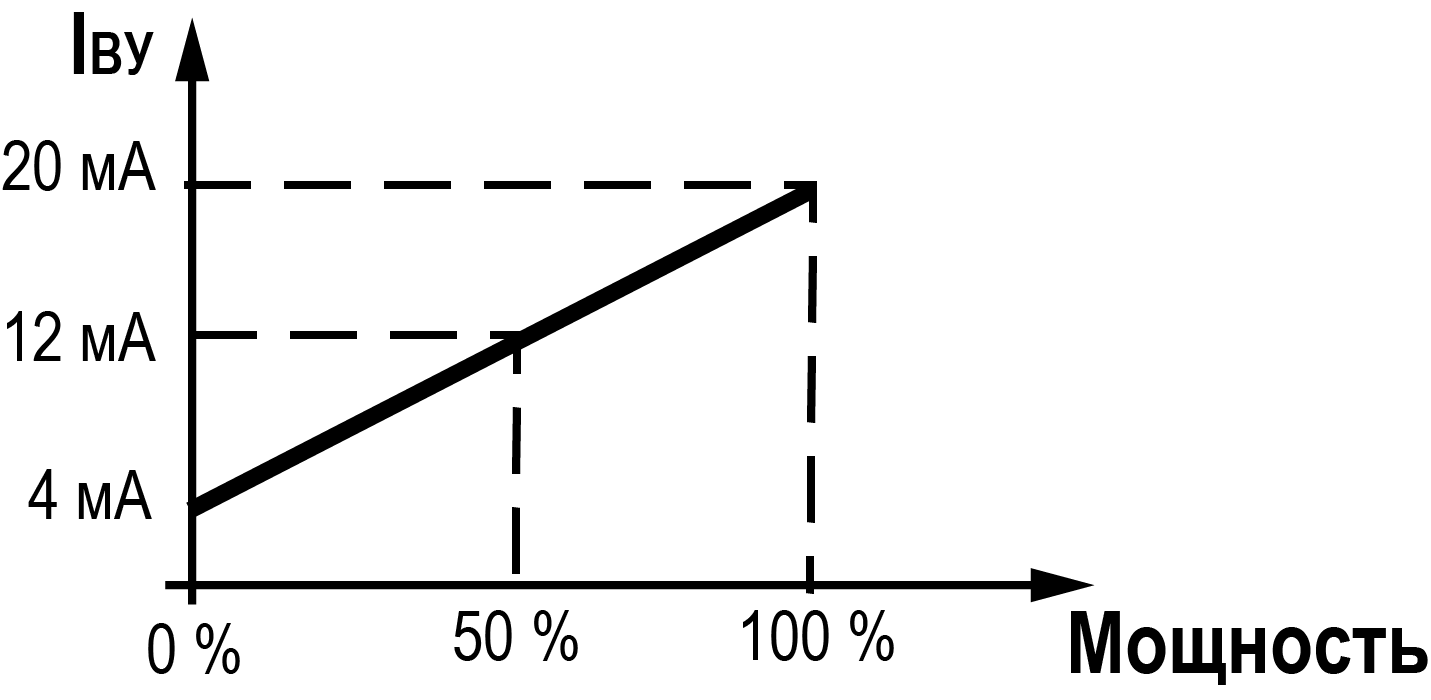

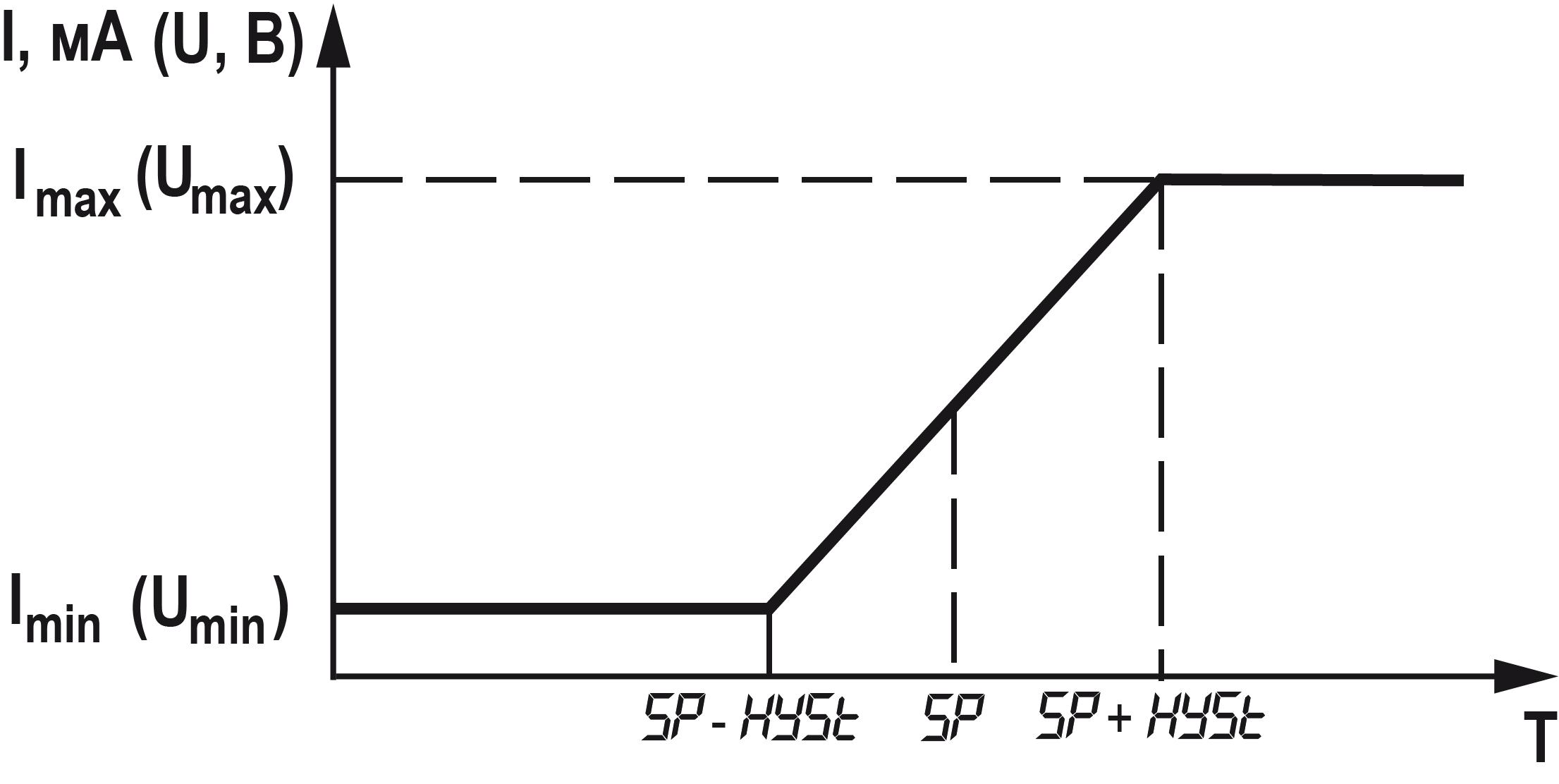

ВУ аналогового типа*

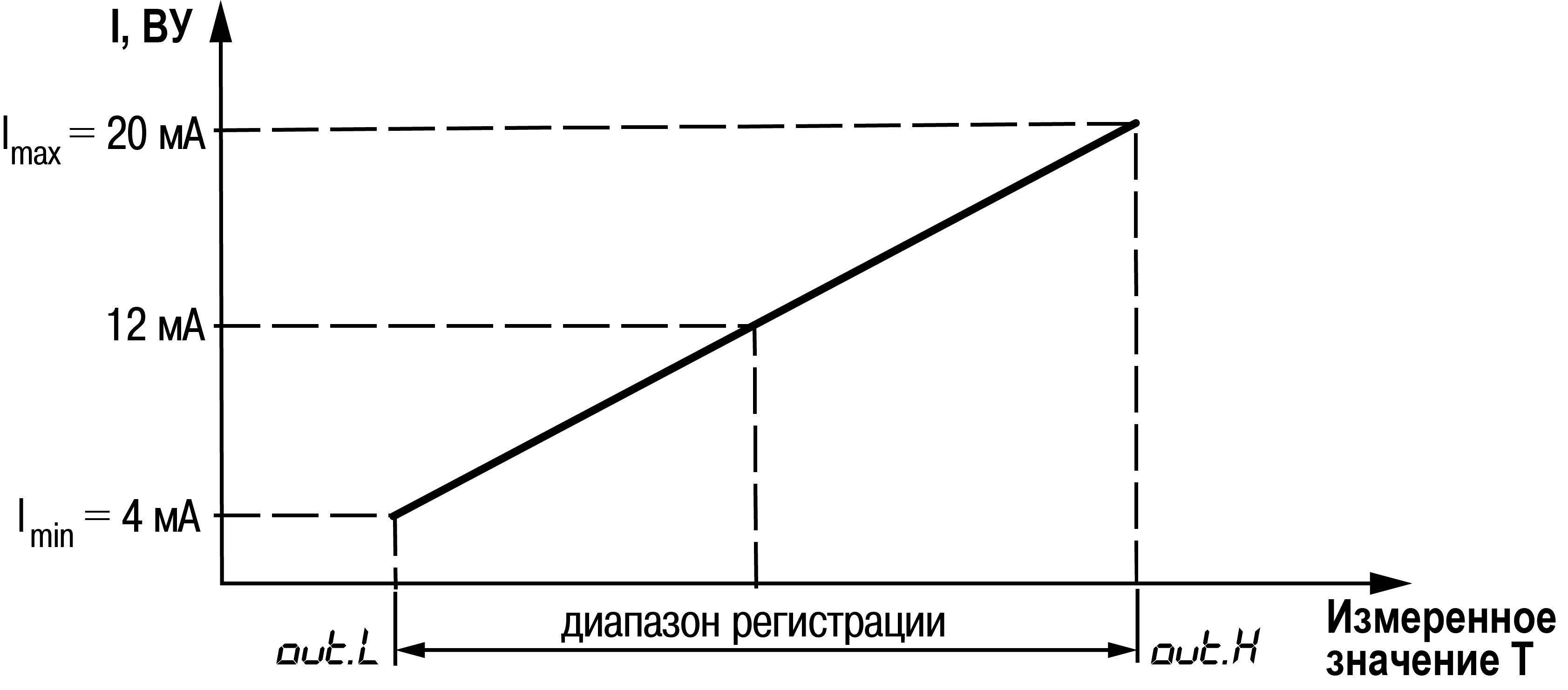

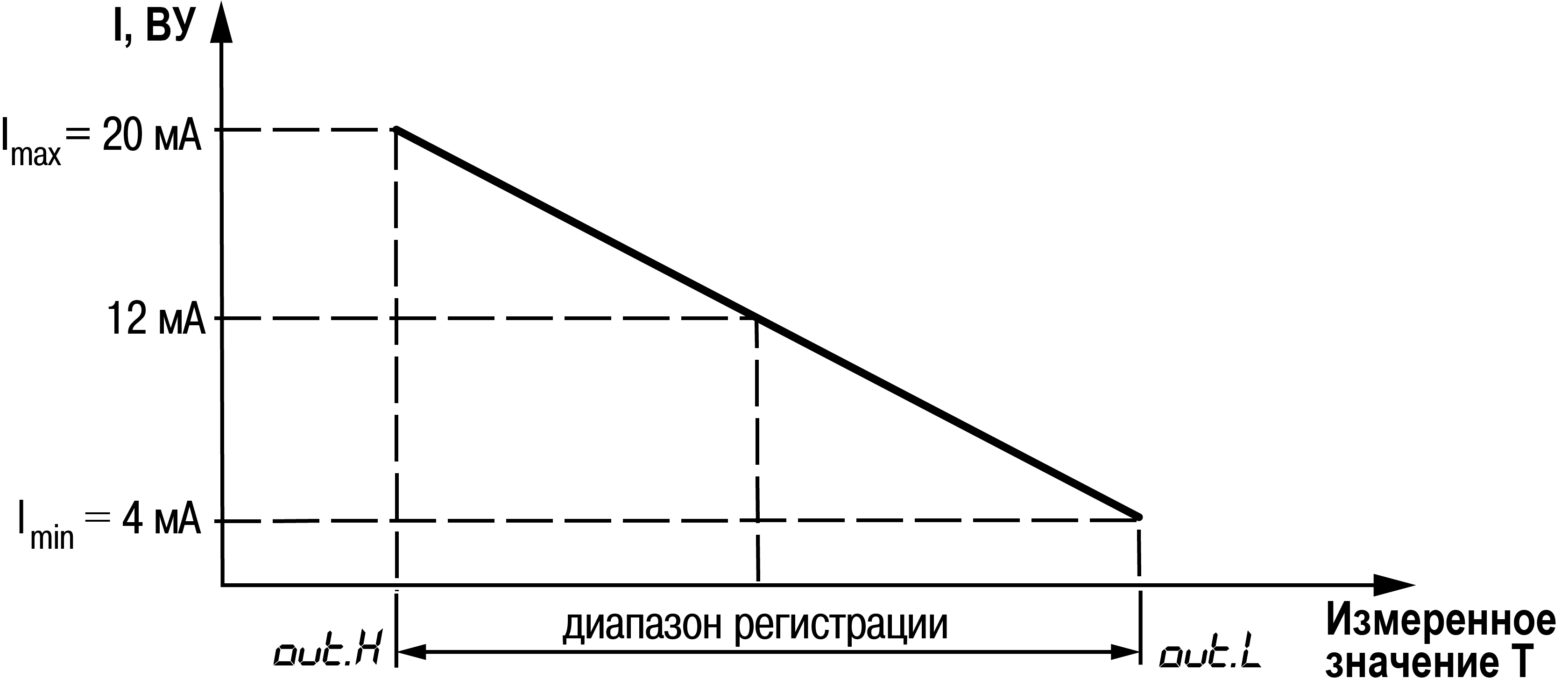

И

ЦАП «параметр – ток»

Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки (см. раздел)

У

ЦАП «параметр – напряжение»

Постоянное напряжение 0...10 В на внешней нагрузке более 2 кОм, напряжение питания 16...30 В

Примечание
* Пределы допускаемой приведенной (к диапазону преобразований) дополнительной погрешности преобразований при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включительно) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, составляют не более 0,5 от предела допускаемой приведенной основной погрешности преобразования.

Условия эксплуатации

Прибор предназначен для эксплуатации в следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;

  • температура окружающего воздуха от минус 40 до +55 °С;

  • верхний предел относительной влажности воздуха: не более 80% при +35 °С и более низких температурах без конденсации влаги;

  • атмосферное давление от 84 до 106,7 кПа при эксплуатации до 2000 м над уровнем моря.

По устойчивости к электромагнитным воздействиям прибор соответствует ГОСТ 30804.6.2-2013. По уровню излучаемых радиопомех прибор соответствует ГОСТ 30804.6.4-2013.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008.

Предупреждение
Требования в части внешних воздействующих факторов являются обязательными, так как относятся к требованиям безопасности.
