1-RU-149750-1.16

Руководство по эксплуатации

Введение

Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием счетчиков импульсов микропроцессорных СИ130, в дальнейшем по тексту именуемого «прибор» или «СИ130».

Подключение, настройка и техобслуживание прибора должны производиться только квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

Прибор выпускается в соответствии с ТУ 26.51.64-001-46526536-2023.

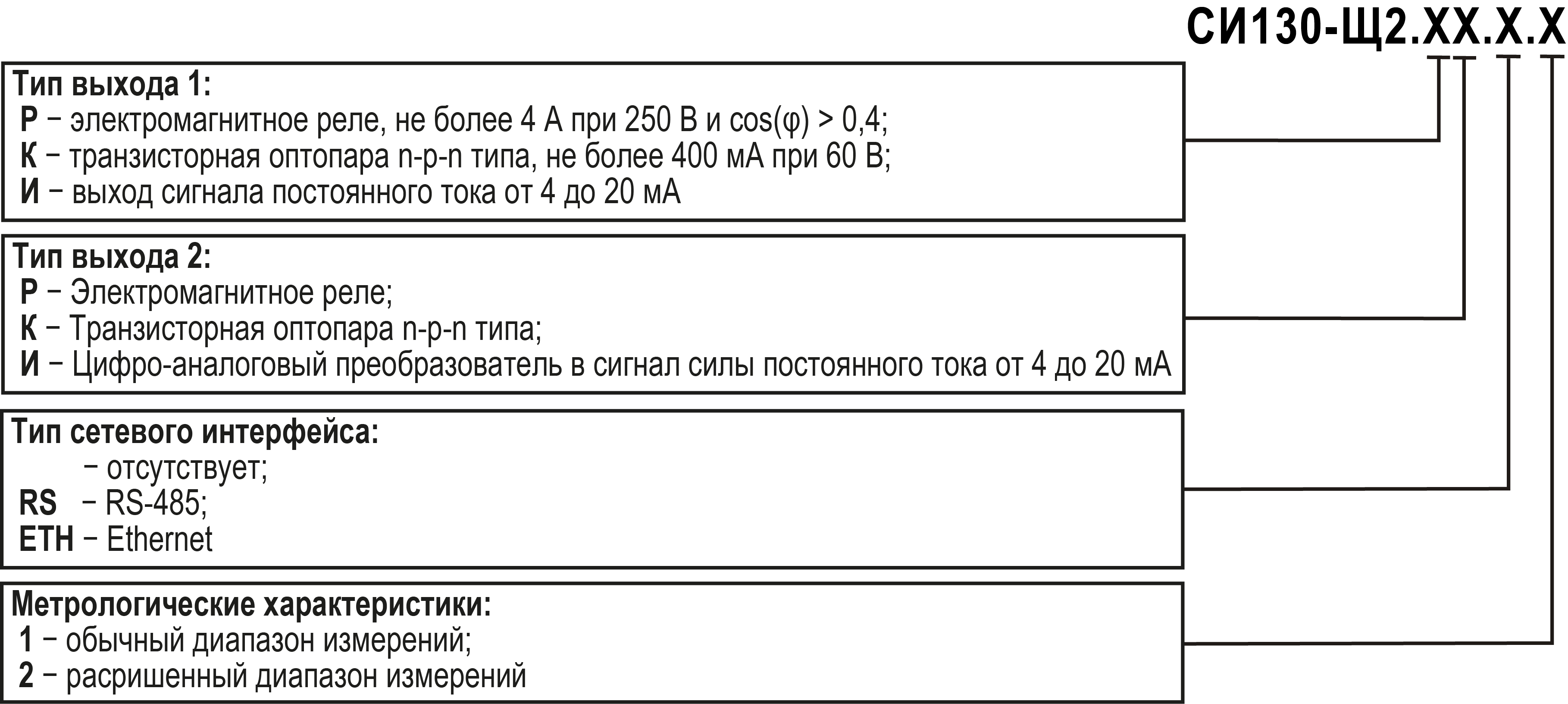

Прибор изготавливается в различных исполнениях, указанных в коде полного условного обозначения:

Graphic

Используемые аббревиатуры

  • БП – блок питания;

  • ВУ – выходное устройство;

  • ИМ – исполнительный механизм;

  • ЛУ – логическое устройство;

  • ПК – персональный компьютер;

  • ПО – программное обеспечение;

  • ЦАП – цифро-аналоговый преобразователь;

  • ЦИ – цифровой индикатор;

  • ШИМ – широтно-импульсная модуляция.

  • HTL (high-threshold logic) – вариант диодно-транзисторной логики, используемый в условиях высокого уровня помех. Применяется на выходах энкодеров.

  • TTL (transistor–transistor logic) – транзисторно-транзисторная логика. Применяется на выходах энкодеров.

  • USB (Universal Serial Bus) – последовательный интерфейс связи.

  • USB Host – режим USB порта для работы с внешними устройствами.

  • USB Flash – устройство с интерфейсом USB для хранения и переноса данных на встроенной flash памяти.

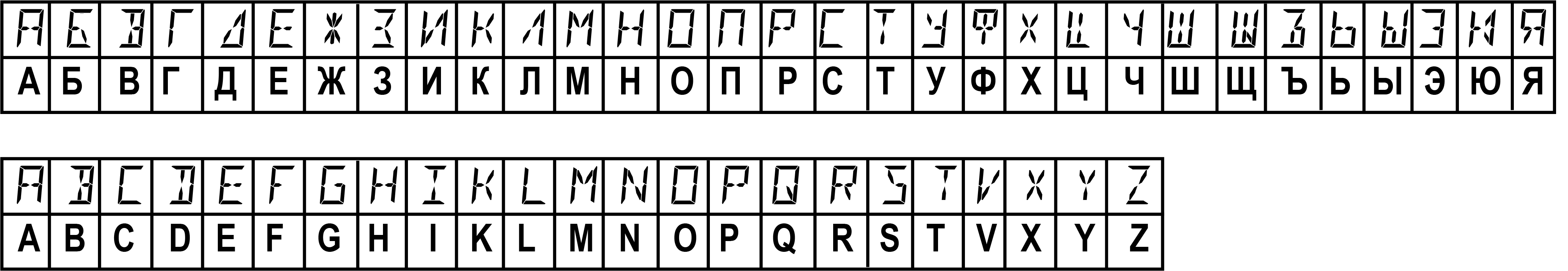

Соответствие символов ЦИ буквам алфавитов

Graphic

Назначение и функции

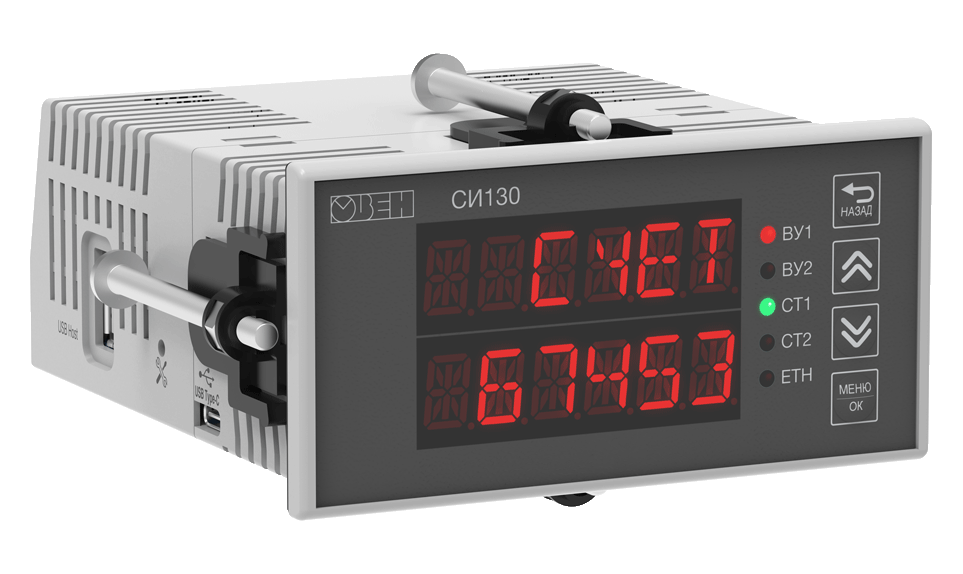

Счетчики импульсов микропроцессорные СИ130, предназначенные для преобразований частоты входных импульсов в количество импульсов (счета импульсов), в частоту вращения, а также измерений временных интервалов.

Счетчики относятся к устройствам промышленной автоматики и могут применяться в различных отраслях промышленности, в том числе подконтрольных органам Ростехнадзора.

Функции прибора

Работа с входными сигналами:

  • прямой, обратный или реверсивный счет импульсов и счет совместно с управляющим сигналом;

  • отображает результаты преобразований частоты входных импульсов в частоту вращения;

  • счет наработки времени

  • определение направления вращательного движения узлов и механизмов;

  • перевод количества импульсов в реальные единицы измерения;

Индикация и настройка:

  • отображение на ЦИ:

    • текущего измеренного значения, уставки;

    • состояния ВУ

  • настройка параметров работы прибора;

  • автоматическая смена отображения параметров на ЦИ;

  • сброс прибора до заводских настроек;

  • скрытие пунктов меню и защита от редактирования параметров.

Управление ИМ:

  • управление выходными устройствами аналогового и дискретного типа по алгоритмам прибора

Архивация

  • архивация значений выбранных параметров прибора:

    • на встроенную в прибор Flash память;

    • выгрузка сформированного архива на подключенный USB Flash накопитель.

Интерфейс USB Type-C:

  • конфигурирование прибора с помощью ПК;

  • выгрузка архива.

Интерфейсы RS-485* и Ethernet*:

  • регистрация данных и конфигурирование прибора с помощью ПК;

  • дистанционное управление (запуск, остановка, изменение режимов и уставок);

  • выгрузка архива.

Примечание
* Есть не во всех исполнениях.

Технические характеристики и условия эксплуатации

Технические характеристики



Характеристики прибора

Наименование

Значение

Питание

Диапазон входного напряжения питания:

  • переменное напряжение

  • частота

  • постоянное

от 90 до 253 В (номинальное 230 В);

от 47 до 63 Гц (номинальное 50 Гц);

от 21 до 48 В (номинальное 24 В)

Потребляемая мощность при питании от источника переменного напряжения, не более

20 ВА

Потребляемая мощность при питании от источника постоянного напряжения, не более

12 Вт

Источник встроенного питания (ИП24)

Выходное напряжение ИП24

= 24 В

Максимальный ток ИП24

50 мА

Логические устройства
Логических устройств2 шт.

Параметры входов

Количество входов

5 шт.

Длительность входных импульсов, не менее25 мкс

Логические уровни:

  TTL «0»

  TTL «1»

  HTL и PNP/NPN «0»

  HTL и PNP/NPN «1»



от 0 до 1 В

от 3 до 30 В

от 0 до 2 В

от 8 до 30 В

Тип датчиков

механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);

датчики с выходными транзисторными ключами типа n-p-n* и p-n-p*,

энкодеры с выходами типа TTL и HTL

Примечание
* Логические уровни n-p-n и p-n-p соответствуют уровням HTL

Ток возбуждения датчиков

2 мА

Номинальное напряжение питания датчиков

24 В

Максимальный входной ток в режиме TTL/HTL, не более3 мА
Предельное напряжение на входах прибора30 В
Регулирование фильтра длительности импульса/паузыОт 10 до 999999 мкс

Обработка дифференциальных сигналов

Есть

Обработка квадратурного сигнала энкодера

Есть

Преобразование частоты входных импульсов в количество импульсов (Счет импульсов)

Диапазон преобразований частоты входных импульсов в количество импульсов (счет импульсов)

от 1 до 999999 импульсов

Диапазон значений множителя

от 0,00001 до 99999

Пределы допускаемой абсолютной погрешности преобразований частоты входных импульсов в количество импульсов (счет импульсов)

±1 импульс

Примечание
Диапазон показаний результатов преобразований частоты входных импульсов в количество импульсов (счет импульсов) от -199999 до 999999 импульсов
Преобразования частоты входных импульсов в частоту вращения (Тахометр)

Диапазон отображения результатов преобразований частоты входных импульсов в частоту вращения:



 исполнение СИ130-Х.ХХ.Х.1

от 120 до 150000 об/мин

 исполнение СИ130-Х.ХХ.Х.2

от 120 до 1200000 об/мин

Единицы измерений частоты вращения

об/с, об/мин, об/час, пользовательские единицы измерения (см. раздел)

Диапазон значений множителя

от 0,00001 до 99999

Пределы допускаемой абсолютной погрешности преобразований частоты входных импульсов в частоту вращения:

 исполнение СИ130-Х.ХХ.Х.1

±(0,0005 × N+1) об/мин

где N – отображаемое значение частоты вращения

 исполнение СИ130-Х.ХХ.Х.2

±(0,001 × N+1) об/мин

Измерения временных интервалов (Счетчик наработки)

Диапазон измерений временных интервалов

от 0,01 с до 9999 сут 23 ч 59 мин

Пределы допускаемой абсолютной среднесуточной погрешности измерений временных интервалов

± 60 с/сут

Диапазон отображения счета количества интервалов измерения наработки

от 0 до 999999 интервалов

Характеристики входного импульсного сигнала

Длительность импульсов, не менее

25 мкс

Частота входных импульсов в режимах преобразования частоты входных импульсов в количество импульсов (счет импульсов) и измерения временных интервалов:



 исполнение СИ130-Щ2.Х.ХХ-Х-1

от 1 до 10000 Гц

 исполнение СИ130-Щ2.Х.ХХ-Х-2

от 1 до 20000 Гц

Частота входных импульсов в режиме преобразования частоты входных импульсов в частоту вращения:



 исполнение СИ130-Щ2.Х.ХХ-Х-1

от 2 до 2500 Гц

 исполнение СИ130-Щ2.Х.ХХ-Х-2

от 2 до 20000 Гц

Амплитуда импульсов:

  Режим входа «HTL», «NPN», «PNP»

от 8 до 30 В

  Режим входа «TTL»

от 3 до 30 В

Выходные устройства (ВУ)

Количество ВУ

21)

Время реакции ВУ, не более150 мс
Время отрабатывания уставки, не более20 мс

Интерфейс для настройки прибора

Тип

USB CDC

Разъем подключения

USB Type-C

Протокол обмена

Modbus RTU

Режим работы интерфейса

Slave

Питание прибора

Да

Ток потребления, не более

500 мА

Максимальная длина подключаемого кабеля, не более

3 м

Интерфейсы обмена данными

Ethernet**
Примечание
** Только для исполнений с интерфейсом Ethernet
Количество1 шт.

Протокол обмена данными

Modbus TCP, OwenCloud

Режим работы интерфейса

Slave

Максимальная скорость обмена данными100 Мбит/с
Диапазон скоростей10, 100 Мбит/с
Максимальная длина кабеля, не более100 м
RS-485***
Примечание
*** Только для исполнений с интерфейсом RS-485
Количество1 шт.

Протокол обмена данными

Modbus RTU, Modbus ASCII

Режим работы интерфейса

Slave

Скорость обмена данными

9,6; 14,4; 19,2; 38,4; 57,6; 115,2 кбод/с

Максимальная длина кабеля, не более1200 м

Параметры обмена данными

7e12), 7e22), 7o12), 7o22), 8n1, 8n2, 8e1, 8e2, 8o1, 8o2

Задержка ответа прибора

от 0 до 20 мс

Архивация
Циклы записи и стирания100000
Минимальный период записи1 с
Скачивание архива на внешний накопитель (разъем)Есть (USB A)
USB Host
Номинальный выходной ток200 мА
Длина кабеля, не более3 м
USB Flash
Версия USB1.1, 2.0, 3.0
Поддерживаемая файловая системаFAT32

Общие сведения

Габаритные размеры прибора

(96 × 48 × 105) ± 1 мм

Степень защиты корпуса:

  • со стороны задней панели

IP20

  • со стороны передней панели

IP54

Масса прибора:

  • с упаковкой, не более

0,55 кг

  • без упаковки, не более

0,5 кг

Средний срок службы

12 лет

Средняя наработка на отказ, не менее100000 часов
Примечание

1) Характеристики ВУ в соответствии с их типом (см. таблицу).

2) Только для Modbus ASCII.

Параметры встроенных ВУ

Тип выходного элемента

(Обозначение ВУ)

Технические параметры

ВУ дискретного типа

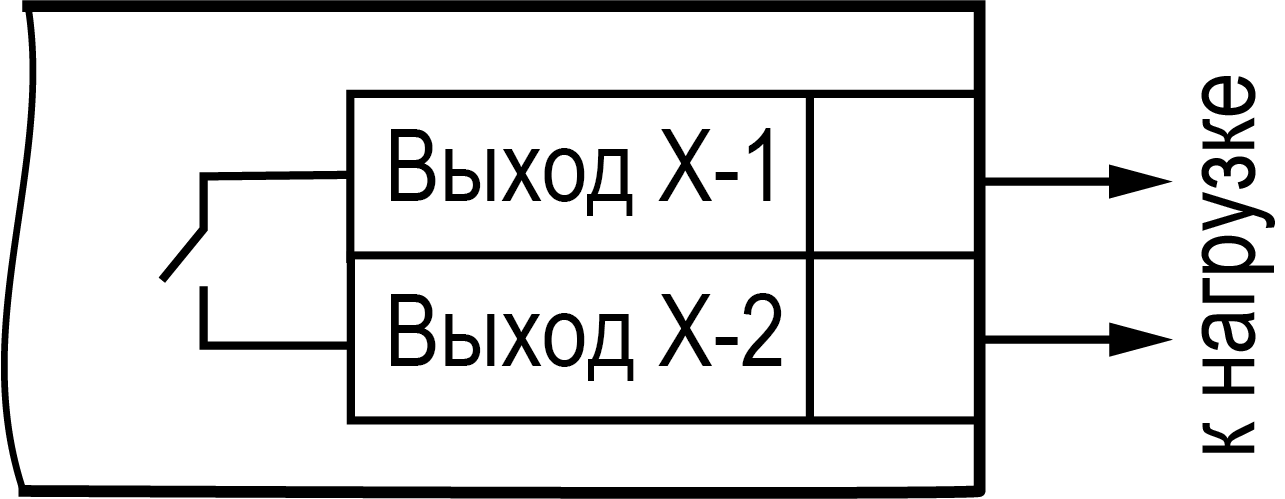

Контакты электромагнитного реле

(Р)

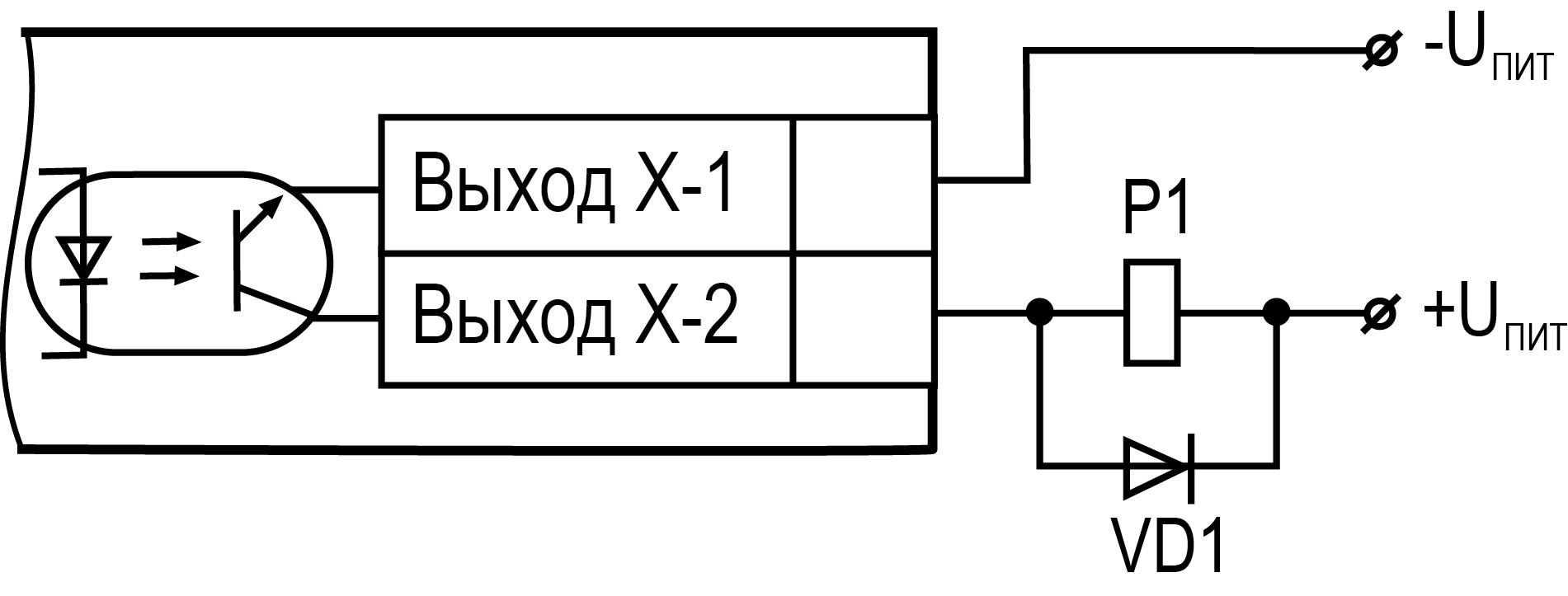

Сила тока при переменном напряжении не более 250 В и 4 А, при cos(φ) > 0,4. Сила тока при постоянном напряжении 30 В не более 4 А

Оптопара транзисторная n-p-n типа

(К)

Сила тока 400 мА.

Максимальное постоянное напряжение нагрузки 60 В

ВУ аналогового типа

ЦАП «параметр – ток»

(И)

Диапазон преобразований силы постоянного тока, от 4 до 20 мА. Падение напряжения на преобразователе, не более 7 В.

Минимальное падение напряжения на выходном устройстве не более 7 В. Напряжение питания выходного устройства от 7 до 32 В*

Примечание
* Рассчитывается в зависимости от сопротивления нагрузки: Uп. min = 7,5 В + 0,02 А × Rн, где Uп. min – минимальное допустимое напряжение не менее 12 В, Rн – напряжение нагрузки.

Максимальное нагрузочное сопротивление, при напряжении питания 24 В не более 500 Ом. Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований в сигнал силы постоянного тока ±0,5 %. Пределы допускаемой дополнительной приведенной (к диапазону преобразований) погрешности преобразований в сигнал силы постоянного тока, вызванной изменением температуры окружающей среды в диапазоне от минус 30 ºС до плюс 14 ºС и от плюс 26 ºС до плюс 50 ºС на каждые 10 ºС ±0,1 %

Условия эксплуатации

Прибор предназначен для эксплуатации при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха – от минус 30  до плюс 50 °С;
  • относительная влажность окружающего воздуха от 30 до 95 % без конденсации влаги;
  • атмосферное давление от 84,0 до 106,7 кПа.

По устойчивости к электромагнитным воздействиям и по уровню излучаемых радиопомех прибор соответствует ГОСТ 30804.6.2-2013. По устойчивости к синусоидальным вибрациям с частотой от 10 до 55 Гц во время эксплуатации по ГОСТ Р 52931-2008.

Меры безопасности

Опасность
На клеммнике присутствует опасное для жизни напряжение. Любые подключения к прибору и работы по его техническому обслуживанию следует производить только при отключенном питании прибора.

По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ 12.2.007.0–75.

При эксплуатации и техническом обслуживании необходимо соблюдать требования «Правил технической эксплуатации электроустановок потребителей электрической энергии» и «Правил охраны труда при эксплуатации электроустановок потребителей».

Не допускается попадание влаги на контакты выходного разъема и внутренние компоненты прибора. Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Не допускается подключение проводов к неиспользуемым клеммам.

Монтаж

Установка прибора щитового крепления Щ2

Для установки прибора следует:

Graphic

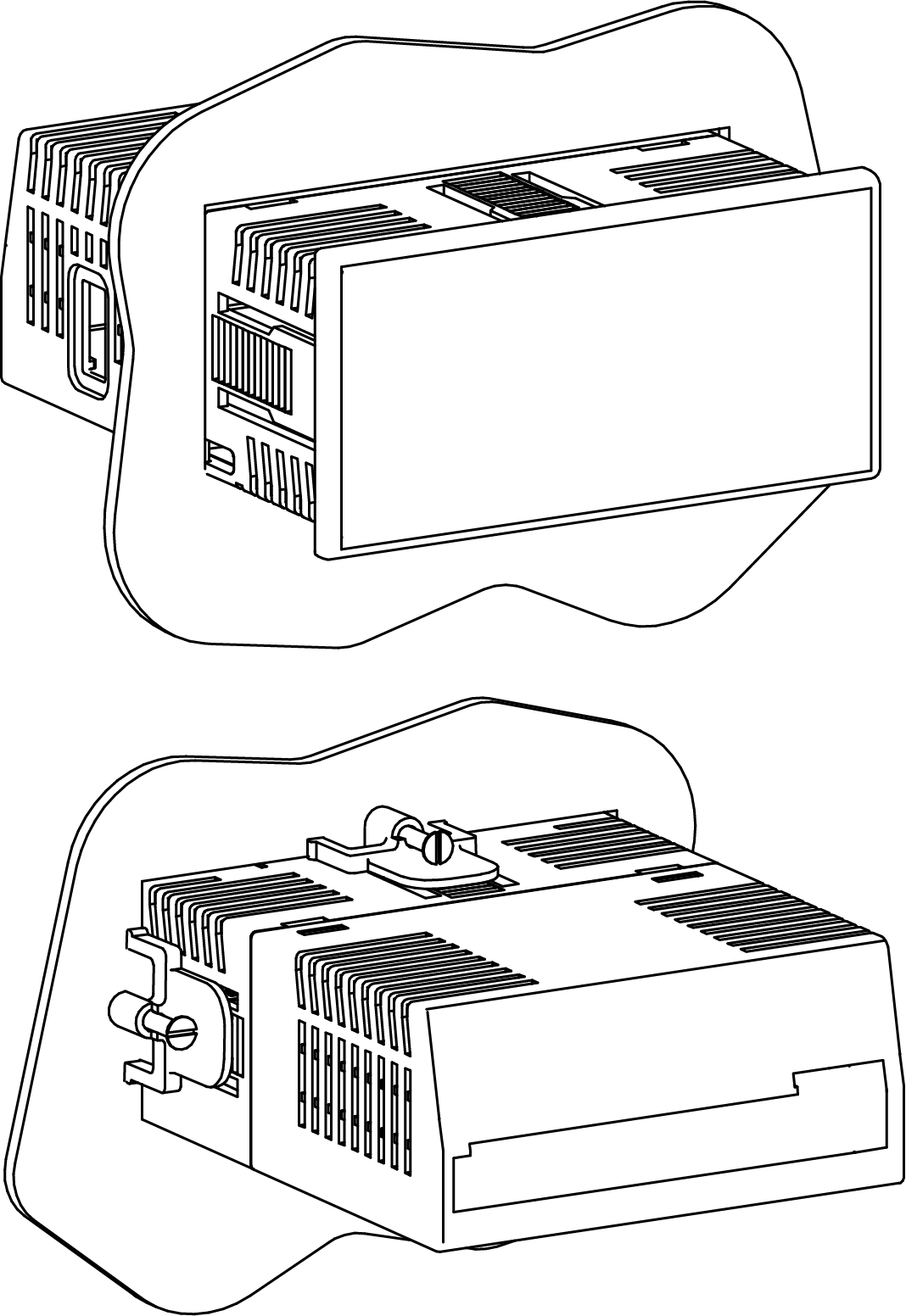

Монтаж прибора щитового крепления Щ2

  1. Подготовить в щите управления монтажный вырез для установки прибора с помощью шаблона из комплекта поставки (см. рисунок).

    Примечание
    Размеры монтажного выреза в щите, указанные на рисунке, подобраны для обеспечения IP54 с лицевой стороны щита. При подготовке выреза рекомендуется учитывать особенности используемого инструмента.
  2. Убедиться, что уплотнительная прокладка не повреждена и установлена на корпус прибора ровно.
  3. Вставить прибор в монтажный вырез щита.

  4. Вставить фиксаторы из комплекта поставки в отверстия на боковых стенках прибора в вертикальной или горизонтальной плоскости.

    Примечание
    В комплект поставки входит два фиксатора. На рисунках изображены все возможные положения фиксаторов.

  5. Завернуть винты из комплекта поставки в отверстия каждого фиксатора так, чтобы прибор был плотно и равномерно прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном порядке.

Graphic

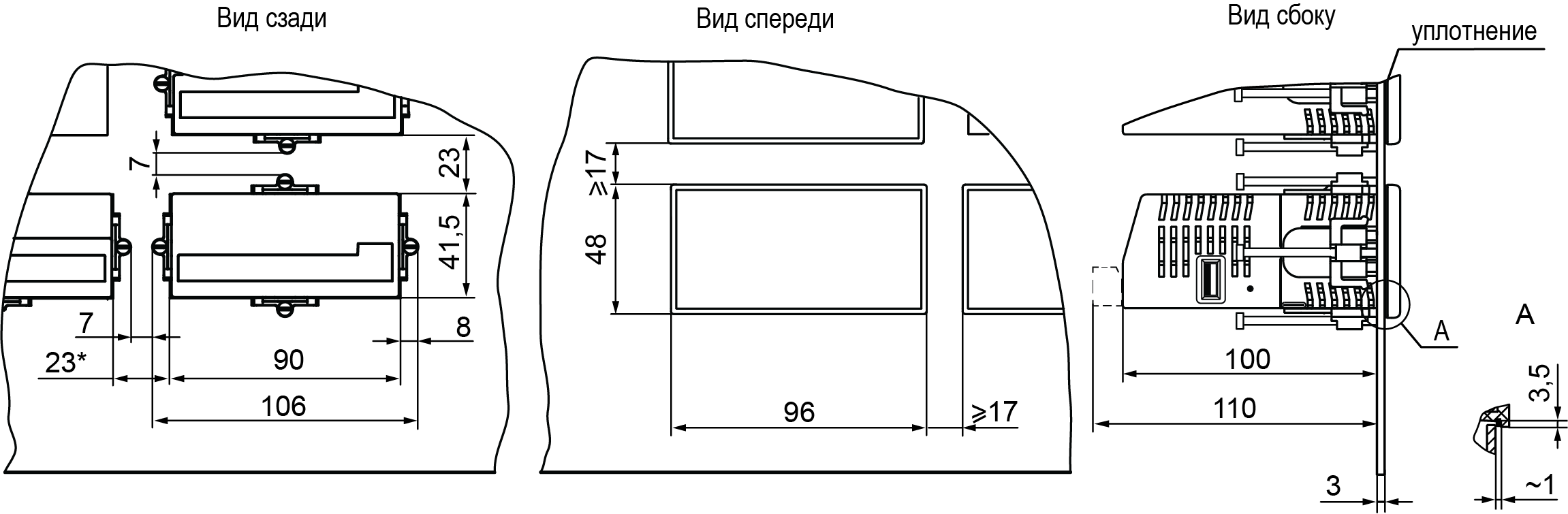

Габаритные размеры корпуса Щ2 и монтажного отверстия в щите
Graphic

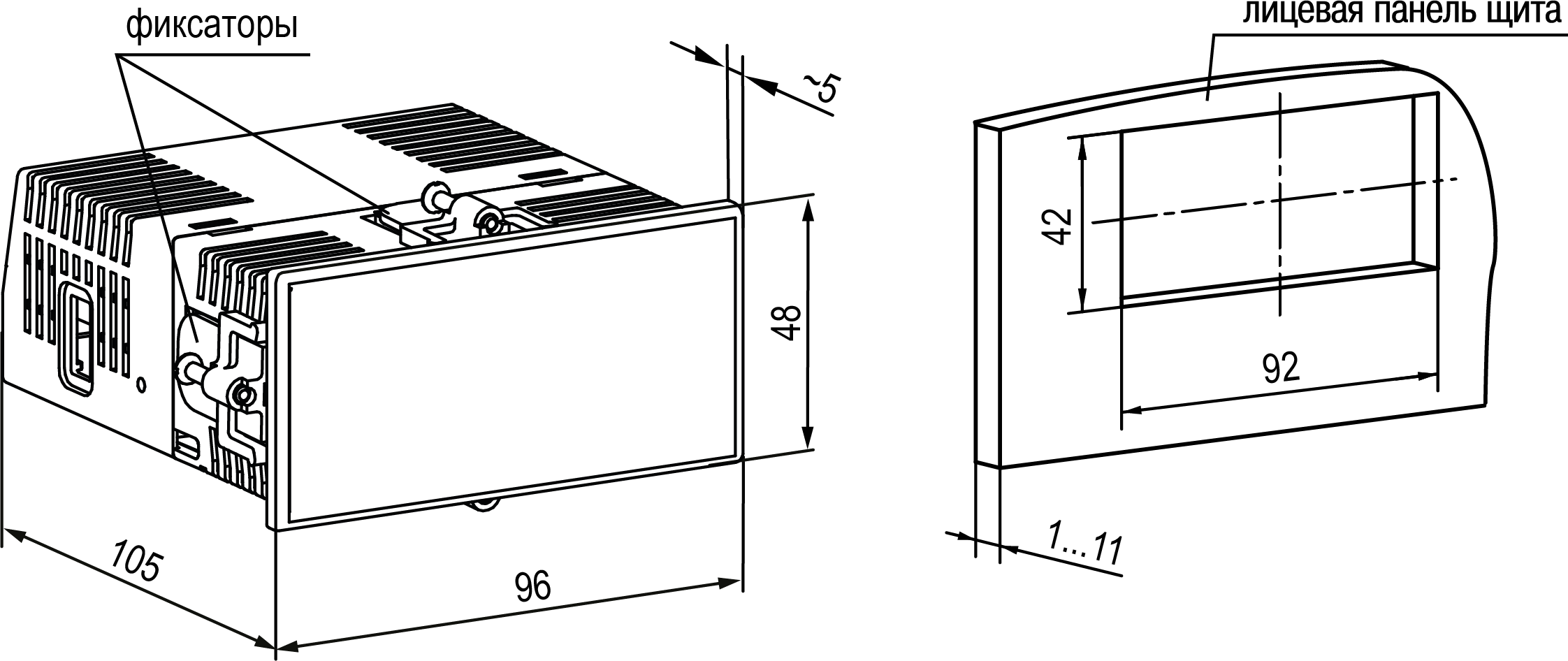

Прибор в корпусе Щ2, установленный в щит толщиной 3 мм

Подключение

Назначение контактов клеммника

Примечание

В случае использования источника питания постоянного тока во время подключения к клеммам «Сеть» можно не соблюдать полярность.

Graphic

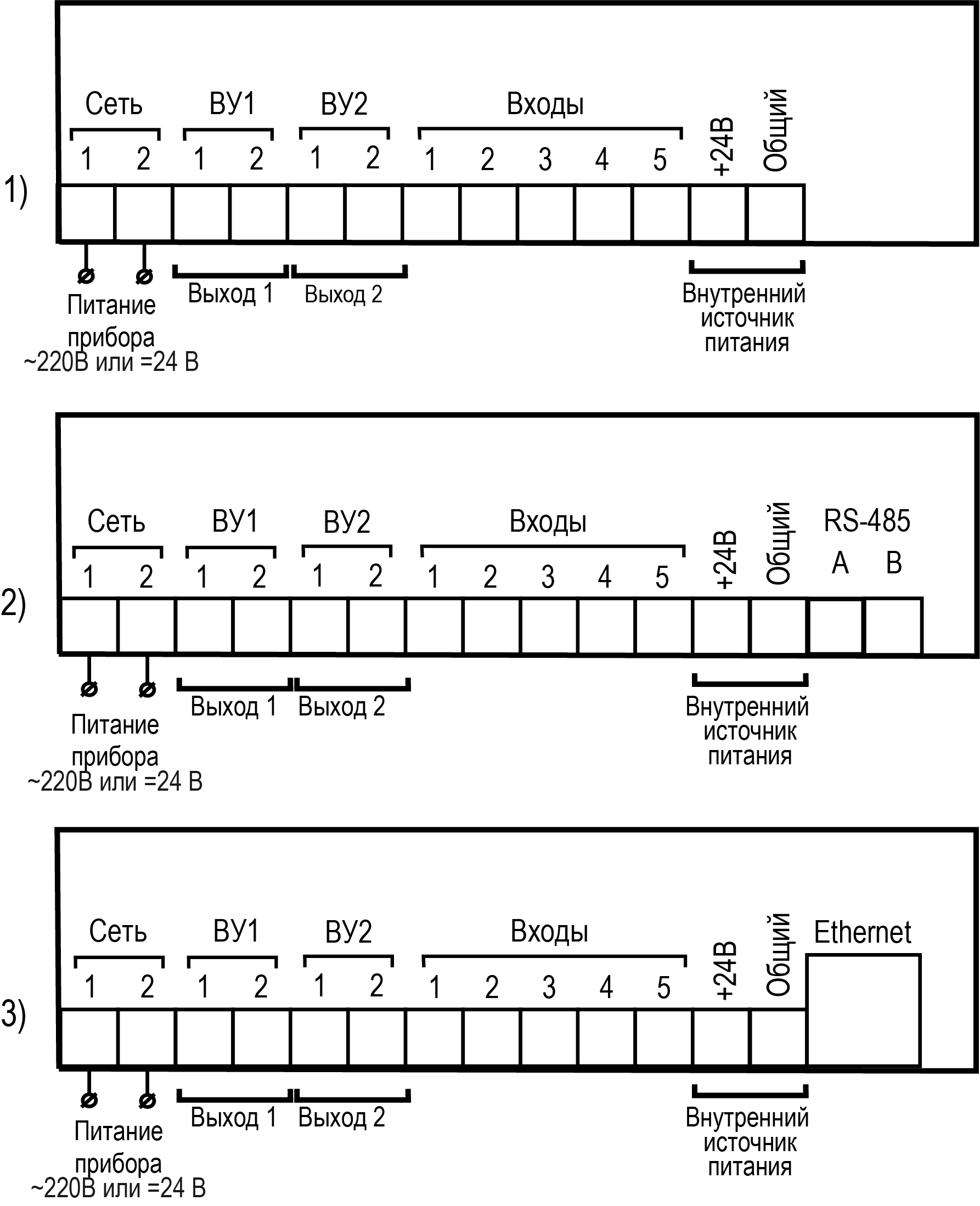

Общая схема подключения СИ130–Щ2: 1) без сетевых интерфейсов, 2) с интерфейсом RS-485, 3) с интерфейсом Ethernet

Подключение коммутационных устройств и датчиков

Перед подключением датчиков к прибору следует настроить параметры входов в зависимости от типа подключаемого сигнала (см. раздел).

Внимание

На входы прибора не допускается подача напряжения вне диапазона от 0 до 24 В.

Предупреждение
Для питания коммутационных устройств и датчиков на клеммник прибора выведено входное питающее напряжение. Если потребляемая мощность входных устройств превышает нагрузочную способность внутреннего источника питания прибора (50 мА при 24 В), то для организации питания таких устройств следует подключить внешний БП с выходным напряжением от 12 до 30 В (рекомендуется 24 В).
Graphic

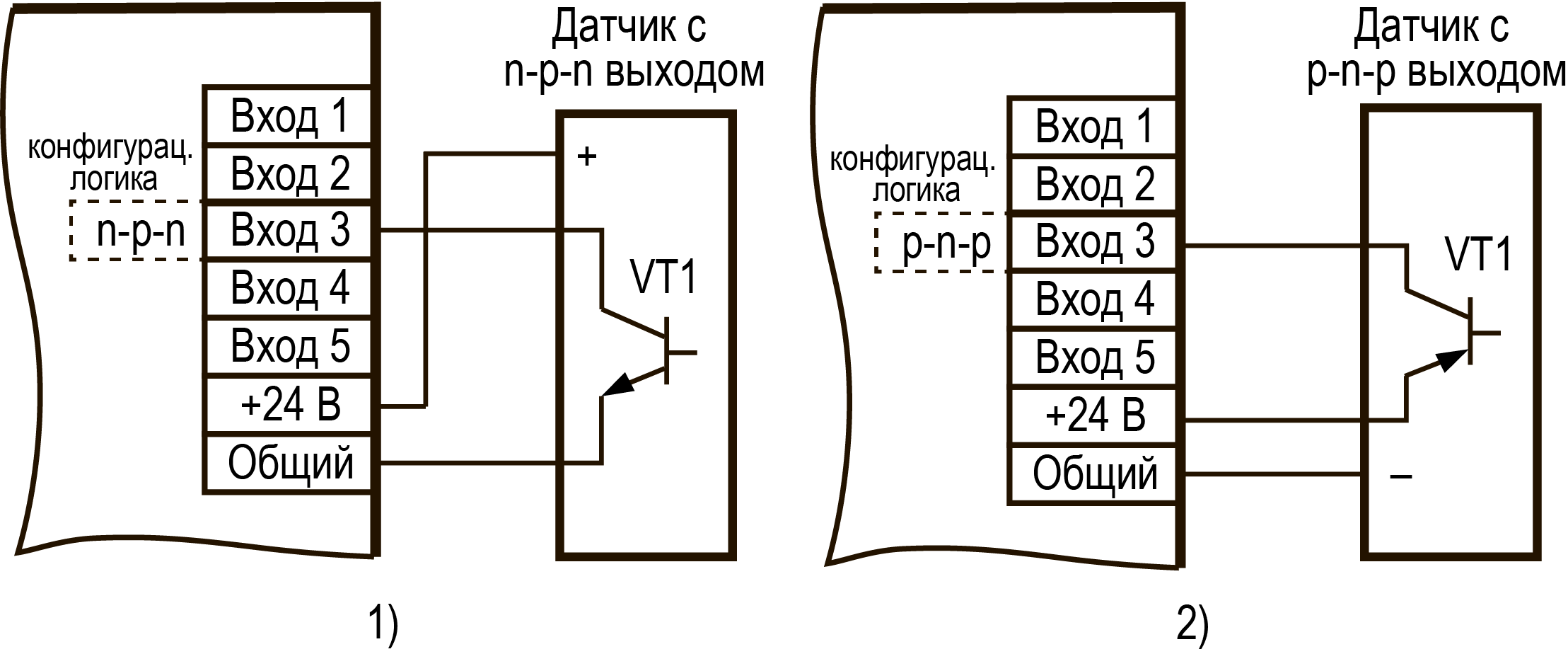

Схемы подключения датчиков с транзиторным выходом

1) n-p-n-типа

2) p-n-p-типа

Graphic

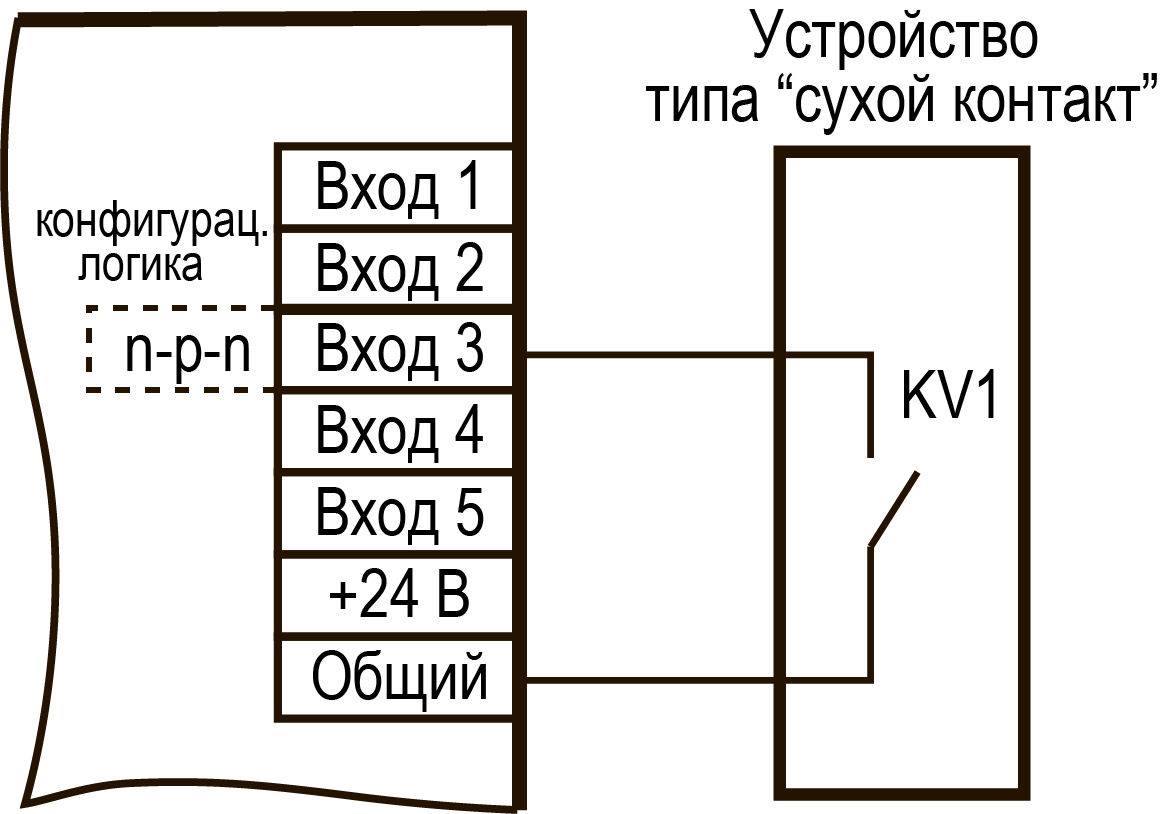

Схема подключения устройств типа “сухой контакт”
Примечание
При подключении устройств типа “сухой контакт” вход должен быть сконфигурован для приема сигналов n-p-n логики.
Graphic

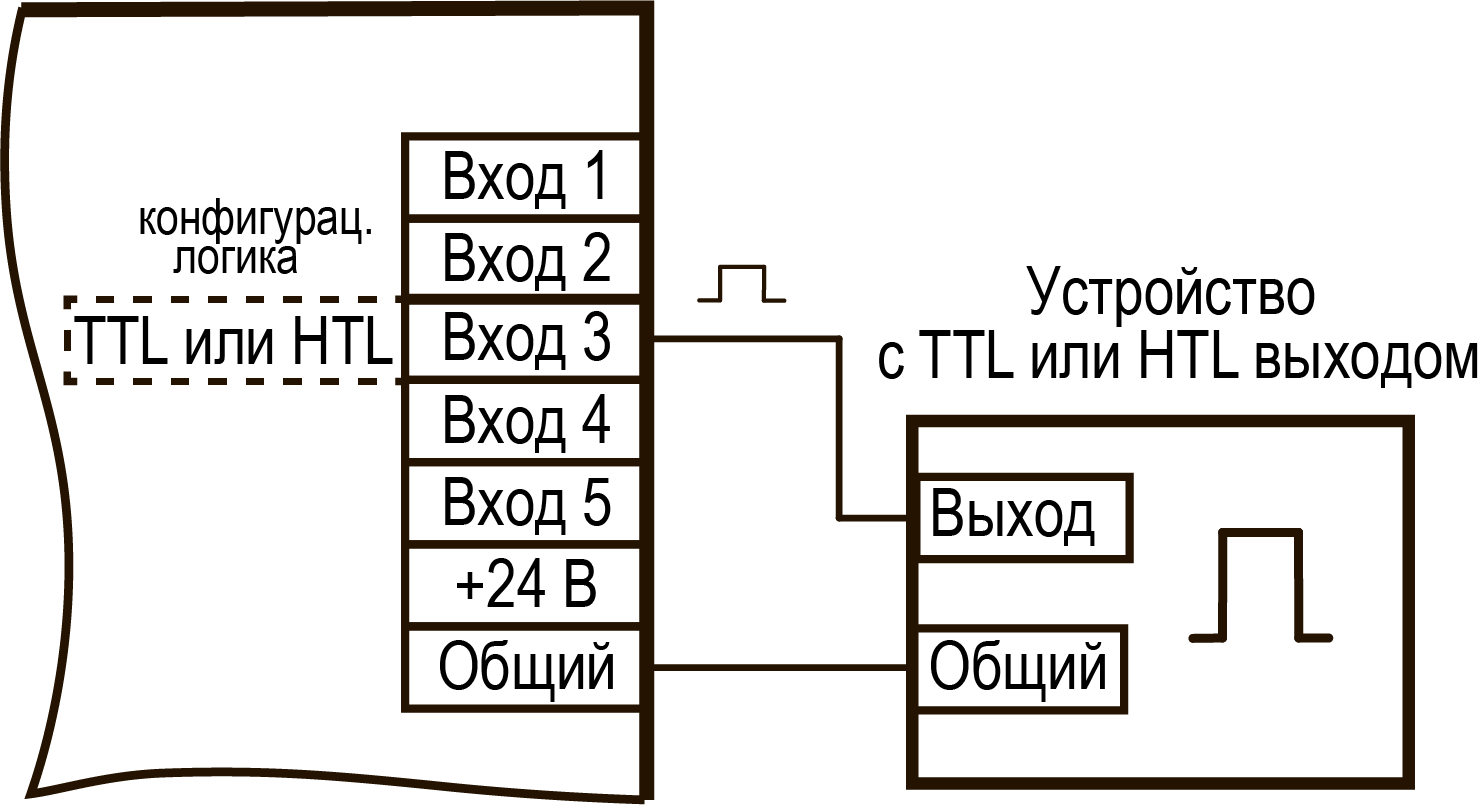

Схема подключения для устройств с выходом HTL или TTL
Graphic

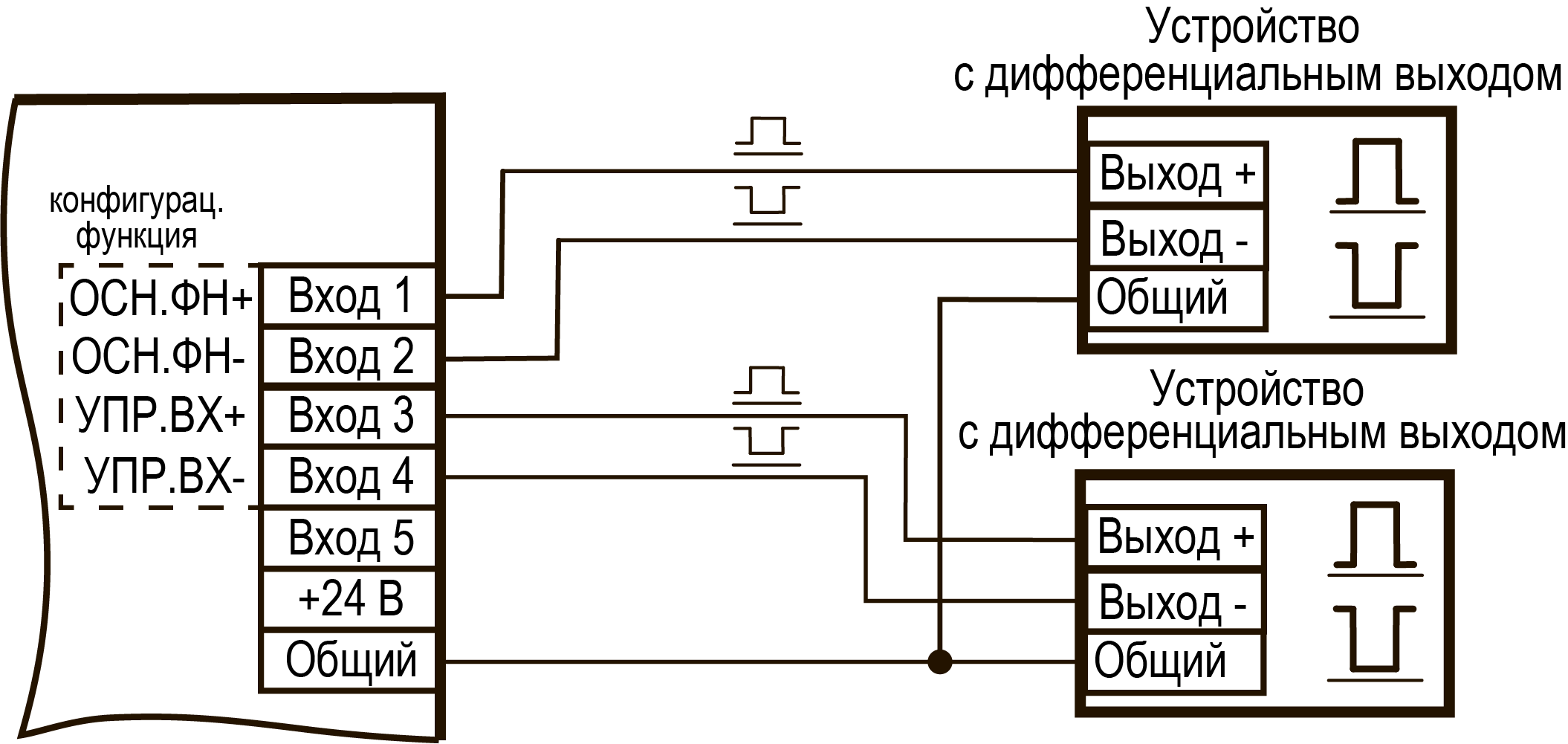

Схема подключения устройств с дифференциальным выходом
Graphic

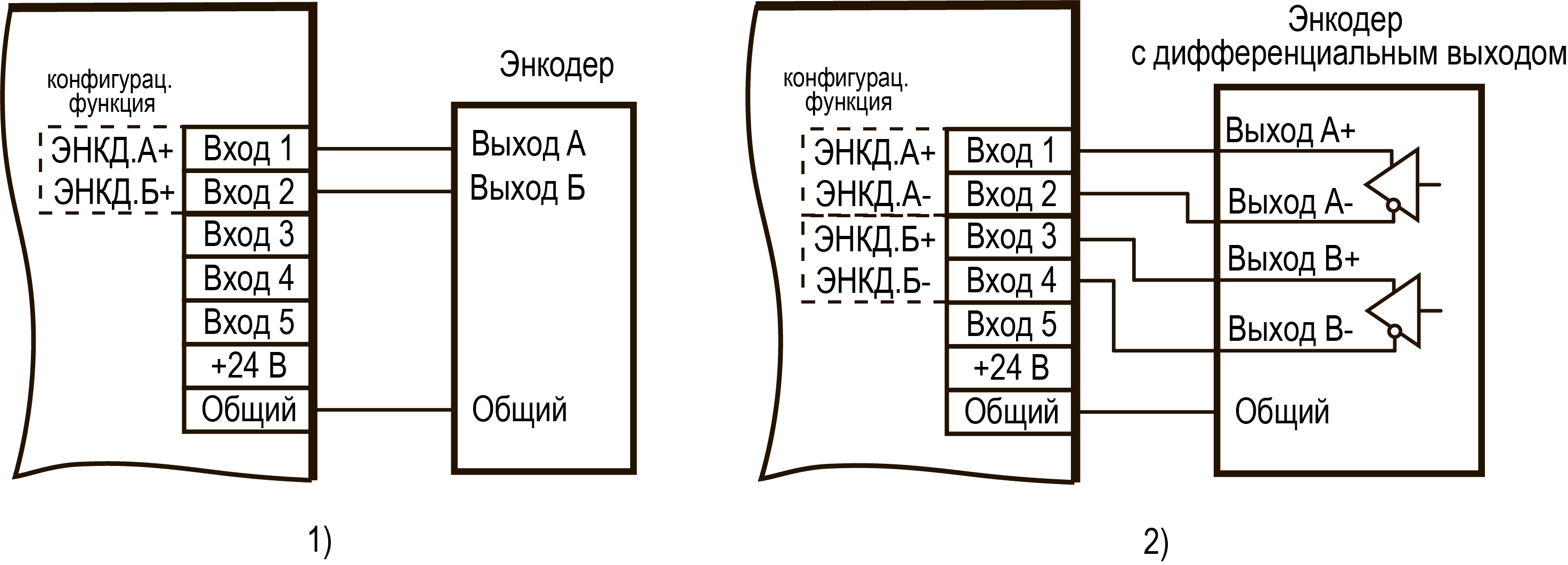

Схема подключения экнодеров

1) с комплементарным выходом

2) с дифференциальным выходом

Порядок первого включения

Предупреждение
После распаковки прибора следует убедиться, что во время транспортировки прибор не был поврежден.

Порядок первого включения:

  1. Подключить линии связи «прибор – датчики» к первичным преобразователям и входам прибора.

  2. Подключить прибор к источнику питания.

    Предупреждение
    Перед подачей питания следует проверить величину его напряжения.

  3. Подать питание на прибор.

    Предупреждение
    Не рекомендуется подключать управляющие цепи до настройки прибора, чтобы избежать выхода из строя ИМ.

  4. Настроить прибор.

  5. Снять питание с прибора.

Подключение нагрузки к ВУ

Подключение нагрузки к ВУ типа «Р»

Graphic
Схема подключения нагрузки к ВУ типа «Р»

Схема подключения нагрузки к ВУ типа «Р» приведена на рисунке.

Подключение нагрузки к ВУ типа «К»

Graphic
Схема подключения нагрузки к ВУ типа «К»

Транзисторная оптопара применяется, как правило, для управления силовым транзистором или низковольтным электромагнитным и твердотельным реле. Чтобы избежать выхода из строя транзистора из-за большого тока самоиндукции, следует установить диод VD1, рассчитанный на ток не менее 1 А и напряжение не менее 100 В, параллельно обмотке внешнего реле Р1.

Подключение нагрузки к ВУ типа «И»

Для работы ЦАП «параметр — ток 4…20 мА» используется внешний источник питания постоянного тока.

Graphic

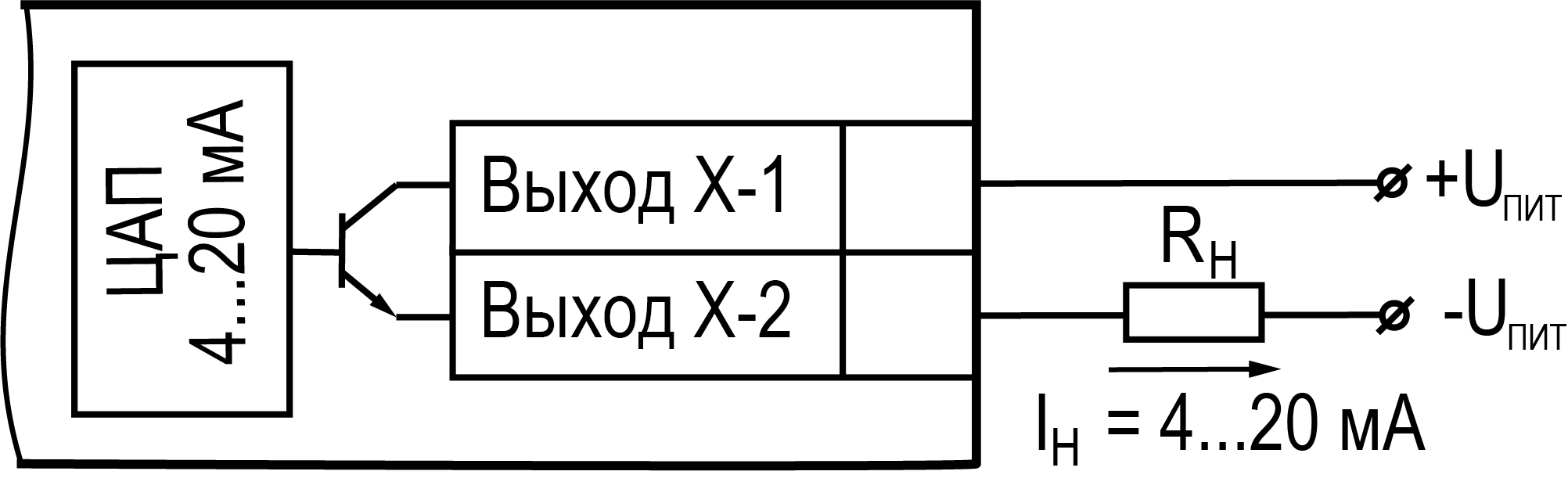

Подключение к ВУ типа «И»

Допустимый диапазон напряжения источника питания рассчитывается следующим образом:

Uп.min = 7,5 В + 0,02 А ∙ Rн – минимальное допустимое напряжение источника питания, не менее 12 В,

Uп.max = Uп.min + 2,5 В – максимальное допустимое напряжение источника питания, не более 30 В,

где Rн – сопротивление нагрузки ЦАП, не более 500 Ом.

Внимание

Внешний источник питания и прибор рекомендуется подключать к одной питающей сети.

Источники питания прибора и ЦАП должны быть гальванически развязаны. Не допускается питание прибора и ЦАП от одного источника.

Для подключения к ВУ типа «И» можно использовать канал встроенного источника питания 24 В.

Если напряжение источника питания ЦАП превышает расчетное значение Uп.max, то последовательно с нагрузкой необходимо включить ограничительный резистор Rогр.

Graphic

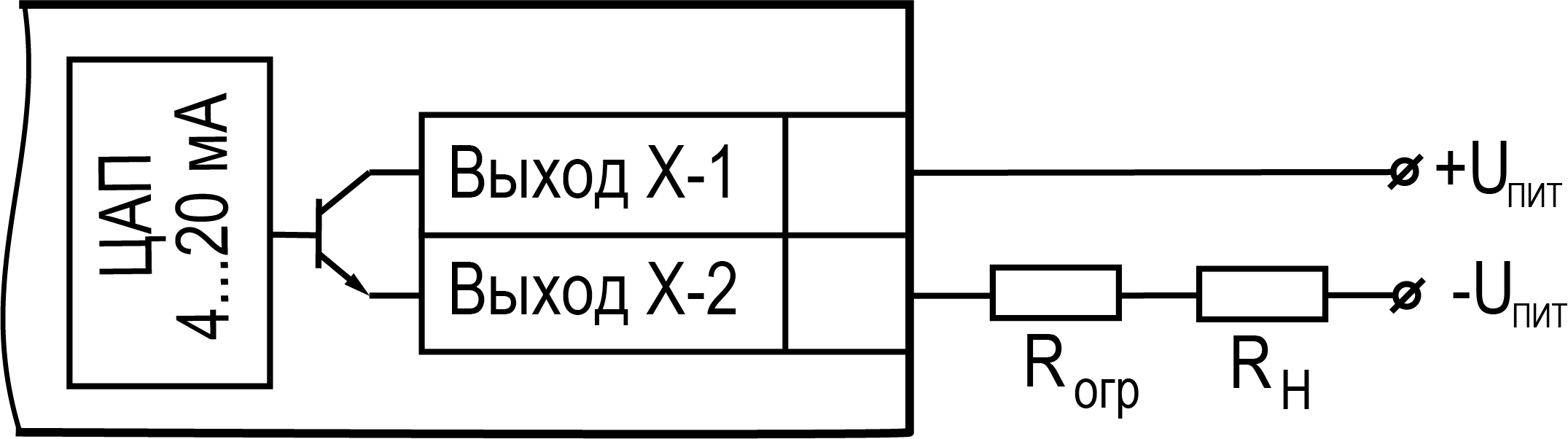

Подключение к ВУ типа «И» с ограничивающим резистором

Сопротивление Rогр рассчитывается по формулам:

Graphic Graphic Graphic

где Rогр – номинальное значение ограничительного резистора, Ом;

Rогр.min – минимально допустимое значение ограничительного резистора, Ом;

Rогр.max – максимально допустимое значение ограничительного резистора, Ом.

Внимание
Напряжение источника питания ЦАП не должно превышать 30 В.

Подключение к USB type C

Для настройки прибора следует использовать интерфейс USB (см. раздел). Настройку следует производить в Owen Configurator (далее — Конфигуратор). Подключение к Конфигуратору описано в разделе.

Примечание
USB предназначен только для настройки.

Для подключения по USB следует следует использовать кабель USB type C — USB A.

Примечание
Кабель USB в комплект не входит.

Допускается настройка прибора по интерфейсу USB без подачи основного питания. При питании от USB не работают интерфейсы RS-485 или Ethernet, а также входы и ВУ прибора.

Подключение USB Flash накопителя

При подключении к прибору USB накопителя, через некоторое время откроется меню архивации (см. раздел).

Предупреждение
Если извлечь USB накопитель до окончания записи, то файлы архива будут пустые.

Для USB Host в Конфигураторе (см. раздел) доступны параметры:

  • Статус устройства:

    Статус USB flash
    СтатусОписание
    Устройство отключеноUSB Flash не подключено
    Устройство подключеноUSB Flash подключено, но полный цикл инициализации и определения в файловой системе не прошла
    Устройство готовоПредыдущий этап прошел, можно скачивать архив
    Нет данныхНе было найдено ни одной записи по указанным данным
    Ошибка подключенияУстройство не прошло инициализацию
    Ошибка файловой системыИнициализация прошла, но файловая система прибора с подключенной USB flash работать не может
    Недостаточный объем памятиНе хватило места для записи выбранных данных

  • Процент записи — отображает количество процентов до окончания записи на USB flash.

Подключение по интерфейсу RS-485

Для организации обмена данными в сети по протоколу Modbus необходим «мастер» сети. Основная функция «мастера» сети – инициализировать обмен данными между отправителем и получателем. В качестве «мастера» сети следует использовать ПК с подключенным адаптером интерфейса компании «ОВЕН» или приборы с функцией «мастера» сети Modbus (например, ПЛК и др.).

Все приборы в сети соединяются в последовательную шину. Пример соединения приборов представлен на рисунке. Для качественной работы приемопередатчиков и предотвращения влияния помех на концах линии связи должны быть установлены согласующие резисторы на 120 Ом. Резистор следует подключать непосредственно к клеммам прибора.

Пример

Прибор подключается к ПК через адаптер интерфейса RS-485 ↔ USB, в качестве которого может быть использован АС4-М компании «ОВЕН».

Graphic

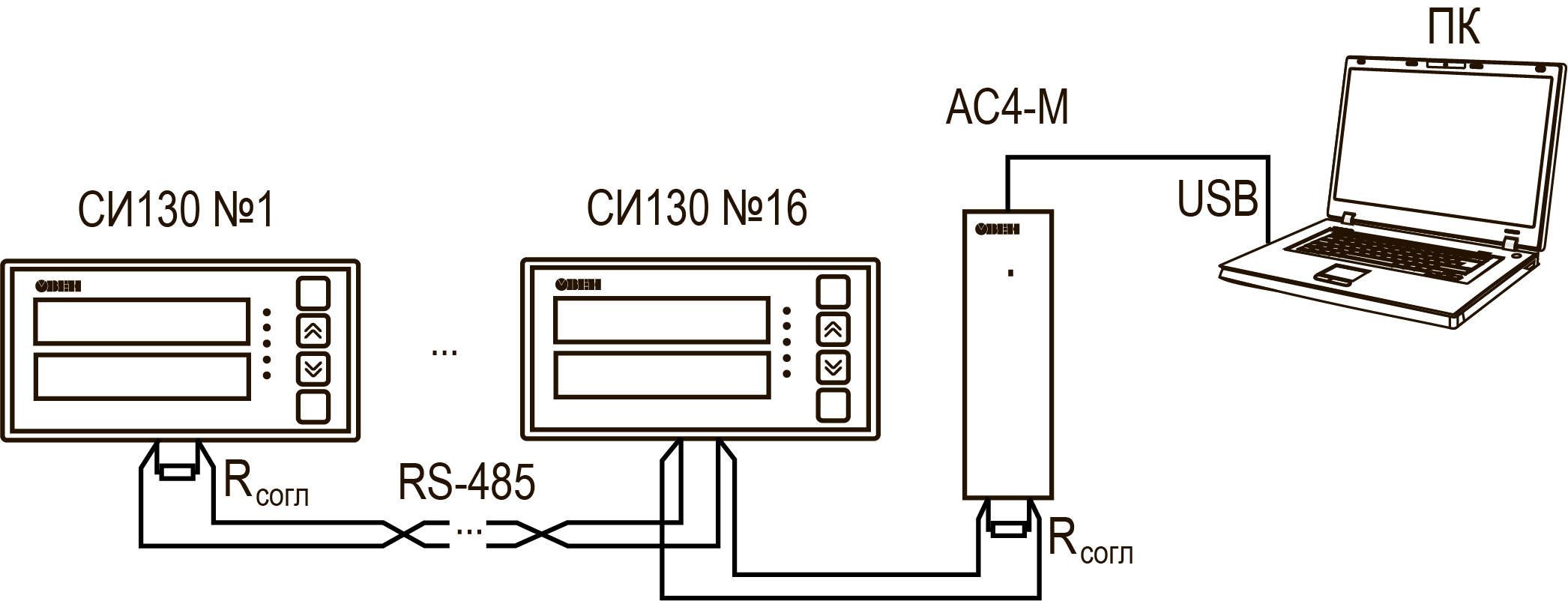

Подключение приборов по сети RS-485

Для работы по интерфейсу RS-485 следует:

  1. Подключить прибор к сети RS-485.

  2. Задать сетевые параметры прибора (см. раздел).

Список регистров Modbus приведен таблице А..

Подключение к интерфейсу Ethernet

Примечание
Подключать к OwenCloud следует только настроенный прибор.

Graphic

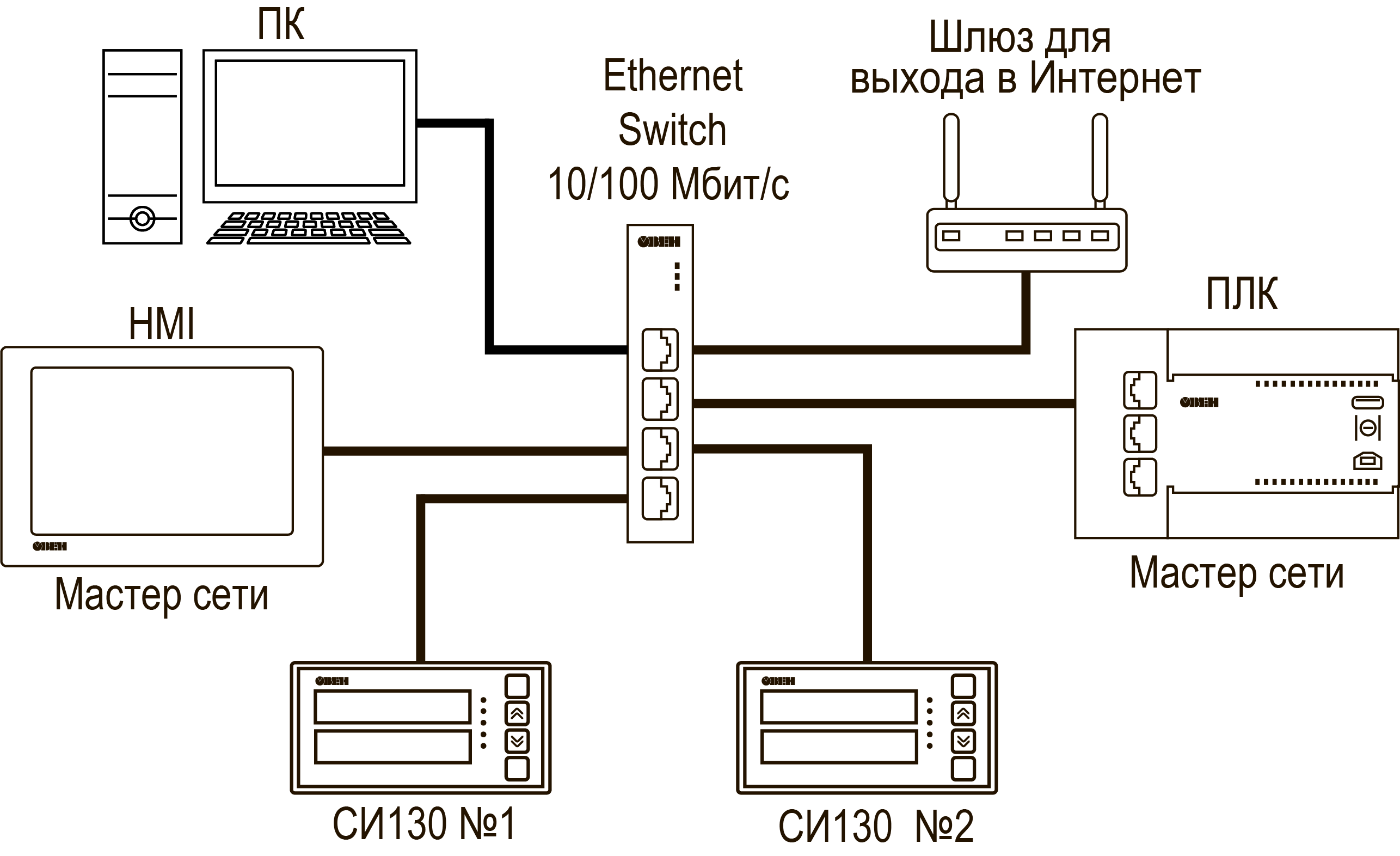

Подключение к сети Ethernet

Для подключения к OwenCloud следует использовать интерфейс Ethernet. Обмен с OwenCloud возможен одновременно с опросом прибора по Modbus TCP.

Эксплуатация

Принцип работы

Graphic

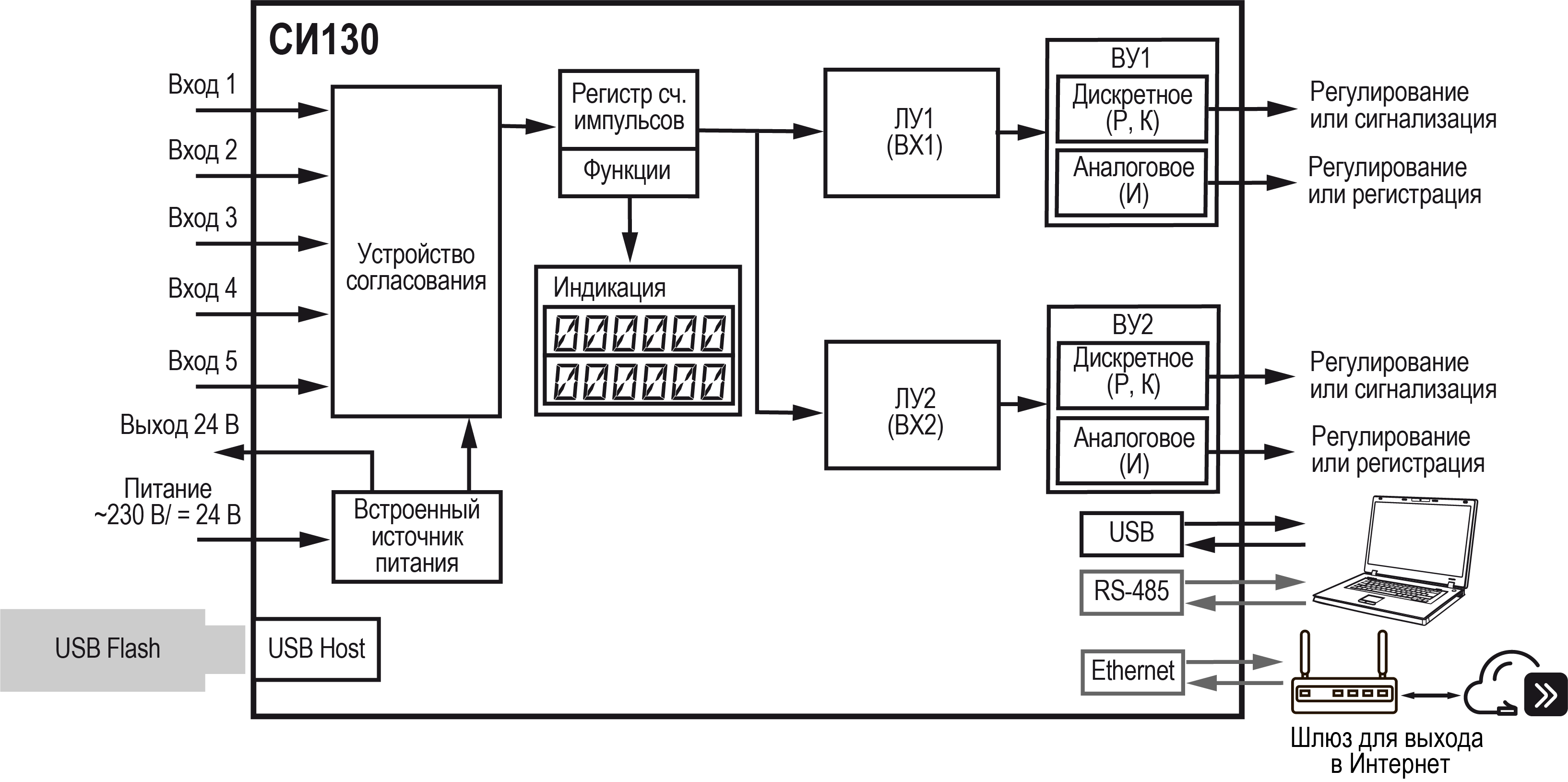

Функциональная схема прибора

Прибор имеет пять независимых дискретных входов для подключения внешних управляющих сигналов. К входам могут быть подключены:

  • коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);

  • датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом;

  • датчики, имеющие на выходе транзистор p-n-p-типа;

  • устройства с импульсным выходом (HTL или TTL).

Уровни входных сигналов преобразуются и обрабатываются в устройстве согласования, после чего поступают на ЛУ. Каждое ЛУ может быть отключено, либо функционировать в одном из основных режимов работы (задается в настройках):

  1. Счетчик импульсов — прибор работает в режиме счетчика количества импульсов.

  2. Энкодер — прибор работает в режиме приема сигналов и подсчета импульсов от энкодера.

  3. Тахометр — прибор работает в режиме подсчета числа оборотов.

  4. Счетчик наработки — прибор работает в режиме учета времени наработки.

В ЛУ осуществляется:

  • переназначение входов в соответствии с выбранным режимом счета;

  • фильтрация входных сигналов;

  • подсчет подаваемых на входы прибора импульсов;

  • перевод значения счетчика в реальную физическую величину;

  • сравнение с уставкой значения сигнала перед его выводом на блок индикации;

  • формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

ВУ, в зависимости от исполнения прибора, представляют собой аналоговые и (или) дискретные выходы, обеспечивающие выдачу выходных сигналов в соответствии с алгоритмом работы ЛУ прибора. Прибор оснащен двумя ВУ.

В зависимости от выбранного режима работы ЛУ, одно ЛУ может управлять либо одним, либо двумя ВУ одновременно.

Когда в работе прибора задействованы оба ЛУ, то всегда ЛУ1 управляет ВУ1, а ЛУ2 — ВУ2.

Если одно ЛУ отключено, а второе ЛУ задействовано в режиме счетчика или энкодера, тогда второе ЛУ может управлять двумя ВУ одновременно.

Graphic

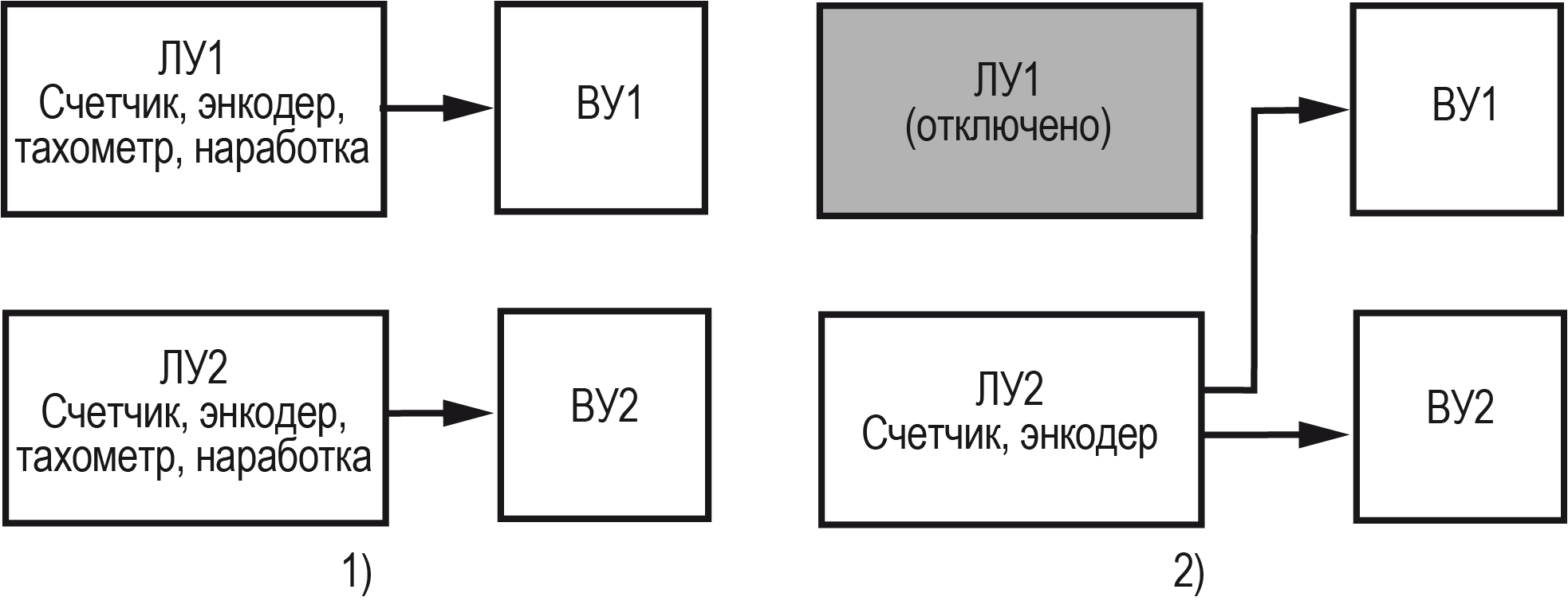

Управление ВУ

1) задействованы оба ЛУ;

2) задействовано одно ЛУ (только для режимов счетчика или энкодера)

Индикация служит для отображения результатов измерения или параметров настройки прибора на ЦИ и состояний счетчика с помощью светодиодов.

Внутренний источник питания преобразует питающее напряжение для всех блоков прибора и формирует сигнал, свидетельствующий о пропадании напряжения питания.

Интерфейс USB служит для настройки прибора с ПК.

Интерфейсы RS-485 и Ethernet предназначены для удаленного управления с помощью ПЛК, ПК или OwenCloud.

Порт USB Host служит для подключения съемного носителя (USB Flash), на который пользователь может скопировать архивные данные, сохраняемые во внутренней памяти устройства.

Управление и индикация

На лицевой панели прибора расположены элементы индикации и управления:

  • два шестиразрядных четырнадцатисегментных ЦИ;

  • четыре (для исполнений без RS-485/ETH) или пять светодиодов (для исполнений с RS-485/ETH);

  • четыре кнопки управления.

Graphic

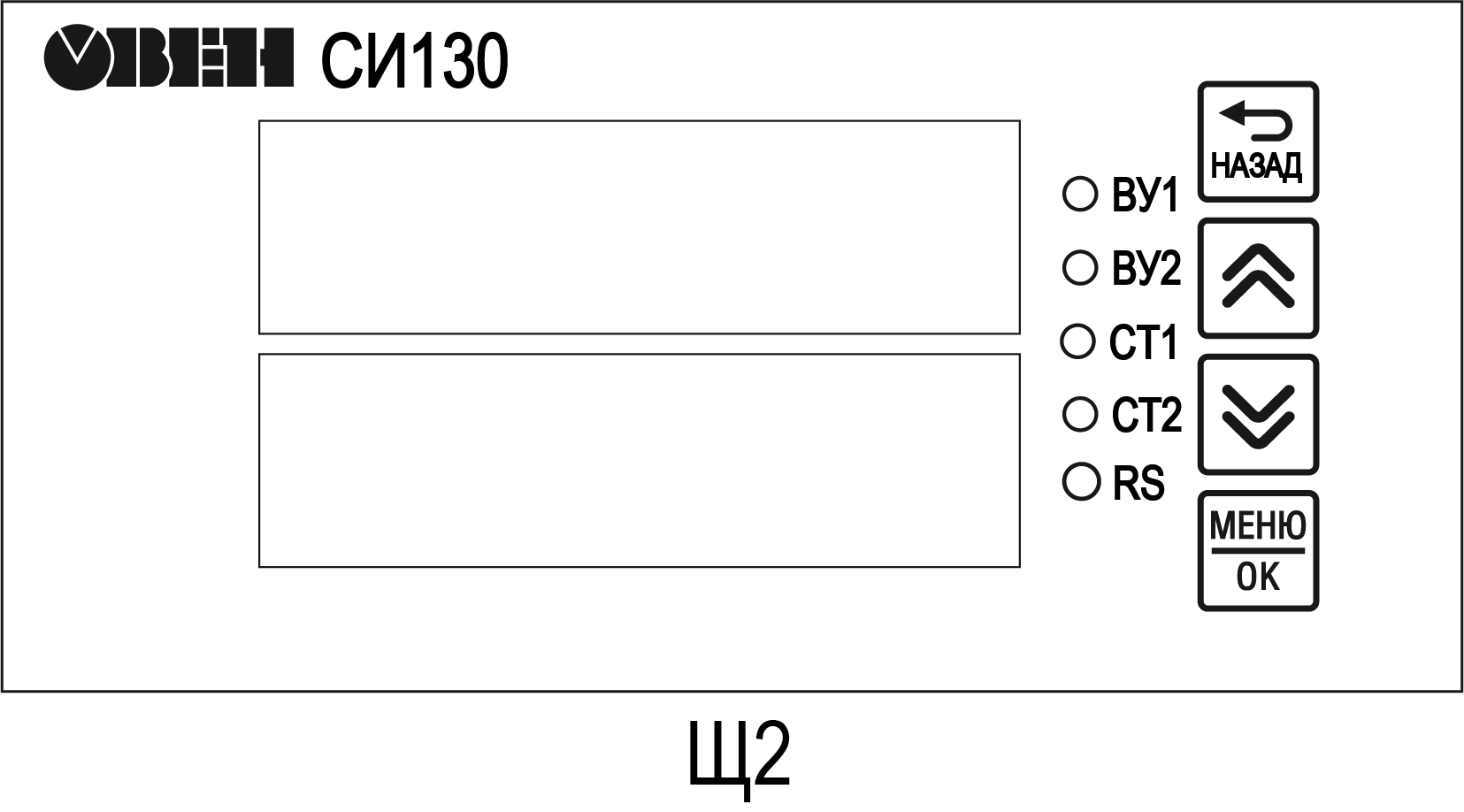

Лицевая панель для исполнения с RS-485

Цифровые индикаторы

Graphic

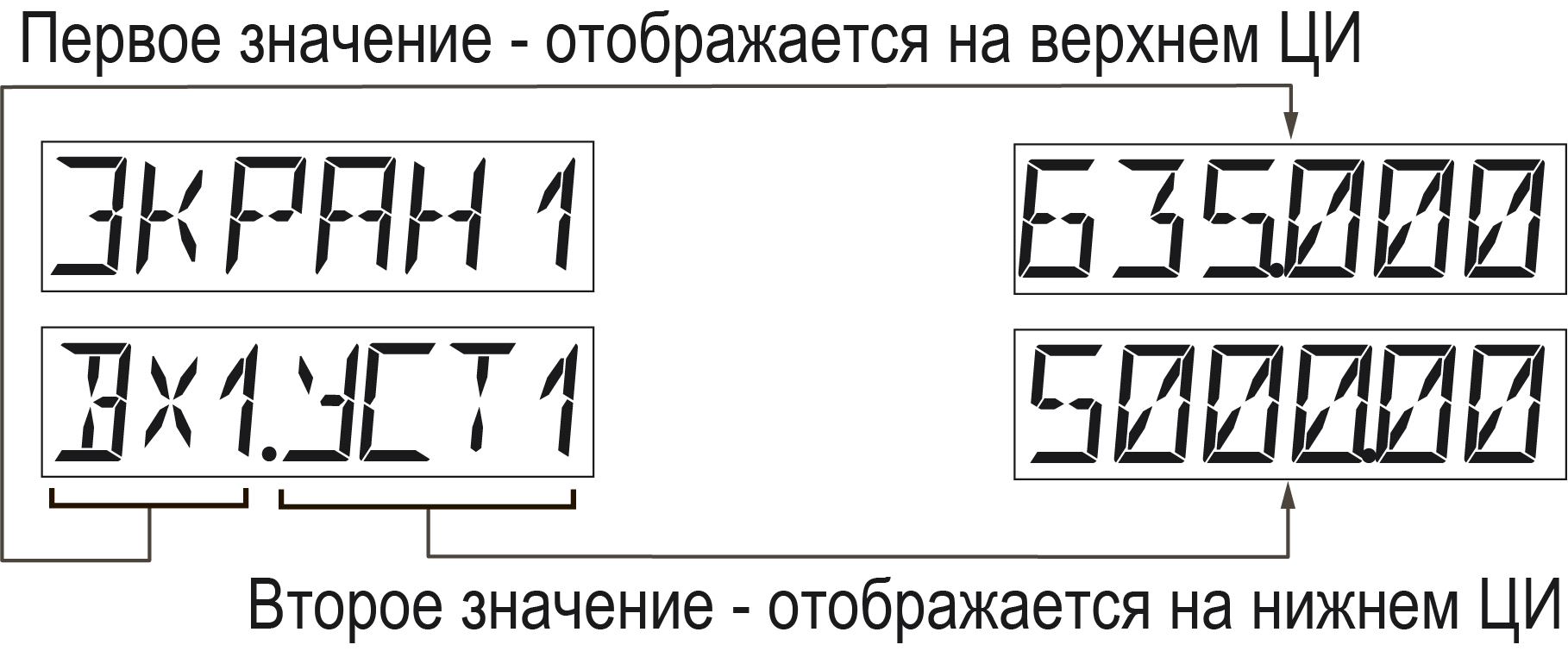

Пользовательский экран

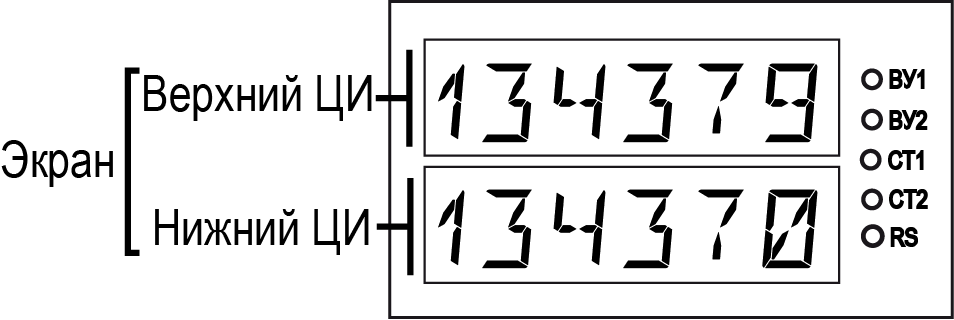

Информация выводится на ЦИ прибора. Верхний и нижний ЦИ образуют пользовательский экран. Выводимую на ЦИ информацию можно настроить (см.раздел). В приборе можно настроить до шести экранов.

Отображаемая информация на ЦИ

Состояние прибора

Отображаемая информация (для настроек по умолчанию)

Верхний ЦИ

Нижний ЦИ

ЗагрузкаНаименование прибораВерсия встроенного ПО

Измерение и управление

Текущее значение измеряемой величины в соответствии с режимом работы ЛУ1 (Вход 1) или ЛУ2 (Вход 2), зависит от настройки

Примечание
По умолчанию отображается текущее значение измеряемой величины в соответствии с режимом работы ЛУ1 (Вход 1)

Значение уставки, заданной для ВУ1 или ВУ2, либо текущее состояние (значение) выходного сигнала ВУ1 или ВУ2 (выбирается в настройках)

Примечание
По умолчанию отображается уставка, заданная для ВУ1

Меню

Название параметра настройки

Значение параметра настройки

Надпись MEnu

Название группы параметров

Назначение светодиодов

Светодиод (цвет)

Состояние

Значение

ВУ1

(красный)

Светит

Дискретное ВУ: ВУ1 замкнут.

Аналоговое ВУ: максимальное значение выхода ЦАП1

Мигает

Аналоговое ВУ: частота мигания пропорциональна выходному сигналу

Не светит

Дискретное ВУ: ВУ1 разомкнут.

Аналоговое ВУ: минимальное значение выхода ЦАП1

ВУ2

(красный)

Светит

Дискретное ВУ: ВУ2 замкнут.

Аналоговое ВУ: максимальное значение выхода ЦАП2

Мигает

Аналоговое ВУ: частота мигания пропорциональна выходному сигналу

Не светит

Дискретное ВУ: ВУ2 разомкнут.

Аналоговое ВУ: минимальное значение выхода ЦАП2

СТ1

(красный/зеленый/желтый)

Светит красным

ЛУ1 находится в состоянии СТОП

Светит зеленый

ЛУ1 находится в состоянии БЛОК

Светит желтый

Недопустимая конфигурация ЛУ1 (см. таблицу), зависит от параметра Статус (см. раздел)

Не светит

ЛУ1 не заблокирован и не остановлен

СТ2

(красный/зеленый/желтый)

Светит красным

ЛУ2 находится в состоянии СТОП

Светит зеленый

ЛУ2 находится в состоянии БЛОК

Светит желтый

Недопустимая конфигурация ЛУ2 (см. таблицу), зависит от параметра Статус (см. раздел)

Не светит

ЛУ2 не заблокирован и не остановлен

RS/ETH

(красный)

Не светит

Интерфейс отключен или отсутствует в приборе

Светит

Обмена данными по интерфейсу не идет, режим ожидания

Мигает

Идет обмен данными по интерфейсу RS/ETH

Для каждого ЛУ предусмотрен параметр Состояние/Статус, описание значений приведено в таблице ниже.

Описание состояний параметра СТАТУС и соответствующая индикация

Состояние параметра СТАТУС*

Описание

Индикация

ВЫКЛ

ЛУ выключено. В параметре ТИП.УСТ задано значение ВЫКЛ

–

НЕВ.КОН

Недопустимая конфигурация для логического устройства (ЛУ).

Данный статус появляется, когда для выбранного режима работы ЛУ на дискретные входы ЛУ назначаются функции, недопустимые для работы в выбранном режиме.

Например, когда для входов ЛУ, работающем в режиме энкодера, в конфигураторе вместо функций приема сигналов энкодера (ЭНКД.А+, ЭНКД.Б+), назначается основная функция (ОСН.ФН+), либо, например, когда для ЛУ в режиме счетчика или тахометра или счетчика наработки ни для одного из входов не назначена основная функция (ОСН.ФН+).

При питании прибора от сети данный статус дополнительно отображается включением желтого цвета на СТ1 или СТ2.

При питании прибора от USB данный статус светодиодами не отображается

ЛИШН.ВХ

Для ЛУ назначены лишние входы. Данный статус появляется, когда на два или более входа одного ЛУ ошибочно назначена одинаковая функция.

Например, на дискретные входы Вход 1 и Вход 2 одновременно назначена основная функция (ОСН.ФН+).

ЗАН.ВХ

Для ЛУ назначается вход и функция, которые уже заняты другим ЛУ.

Например, на дискретный Вход 1 ЛУ2 назначается основная функция (ОСН.ФН+), которая уже была назначена на дискретный Вход 1 ЛУ1

При питании прибора от сети, данный статус дополнительно отображается включением желтого цвета на соответствующем светодиоде ЛУ (СТ1 или СТ2).

Если какой-либо вход и функция уже заняты ЛУ1, то при попытке их назначить для ЛУ2, желтым включится светодиод СТ2.

Соответственно, наоборот, если какой-либо вход и функция уже заняты ЛУ2, то при попытке их назначить для ЛУ1, желтым включится светодиод СТ1.



При питании прибора от порта USB данный статус светодиодами не отображается

ВЕР.КОН

Прибор отключен от питающей сети, питание осуществляется от порта USB.

Логическое устройство (ЛУ) работает в каком-либо из режимов: счетчик, энкодер, тахометр, счетчик наработки. В параметре ТИП.УСТ задано соответствующее значение (СЧЕТ, ЭНКОД, ТАХОМ, НАРАБ).

Конфигурация прибора для выбранного режима выполнена без ошибок

–

ВКЛ.

Прибор подключен к питающей сети.

Логическое устройство работает.

Конфигурация прибора для выбранного режима выполнена без ошибок

–

Назначение кнопок

Кнопка

Состояние ЦИ

Тип нажатия

Назначение

Graphic

Работа

Удержание более 3 с

Обнуляется показания того ЛУ, который отображался на экране в текущий момент.

Если отображается сразу два ЛУ:

  • сброс верхнего: Graphic + Graphic, если экран настроен как ВХ1/ВХ2

  • сброс нижнего: Graphic + Graphic, если экран настроен как ВХ1/ВХ2

Меню

Однократное нажатие

Возврат на основной экран или к предыдущему уровню меню.

Отмена изменения значения параметра и возврат исходного значения

Graphic

Работа

Удержание

Отображение конфигурации текущего экрана

Graphic

или

Graphic

Работа

Однократное нажатие

Переключение экранов

Меню

Однократное нажатие

Переключение пунктов меню.

Изменение значения параметра

Удержание

Увеличение скорости изменения редактируемого параметра

Graphic

Работа

Удержание более 3 с

Переход в меню

Однократное нажатие

Переход к изменению уставки

Меню

Однократное нажатие

Переход в пункт меню.

Переход к редактированию параметра.

Сохранение измененного значения параметра в память прибора

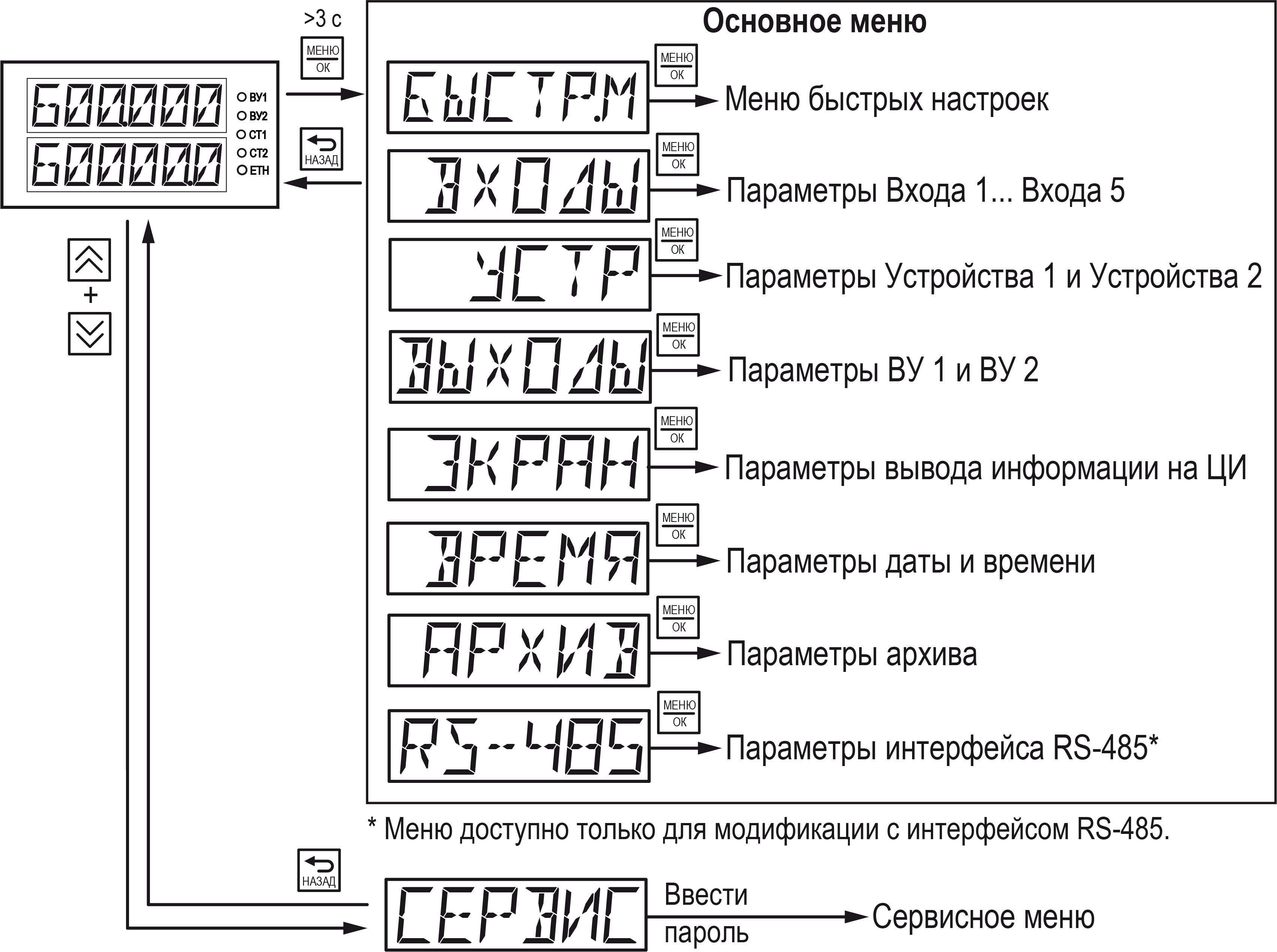

Комбинации кнопок для входа в специальное меню

Graphic

+

Graphic

Работа

Удержание более 3 с

Переход в сервисное меню (см. раздел)

Graphic

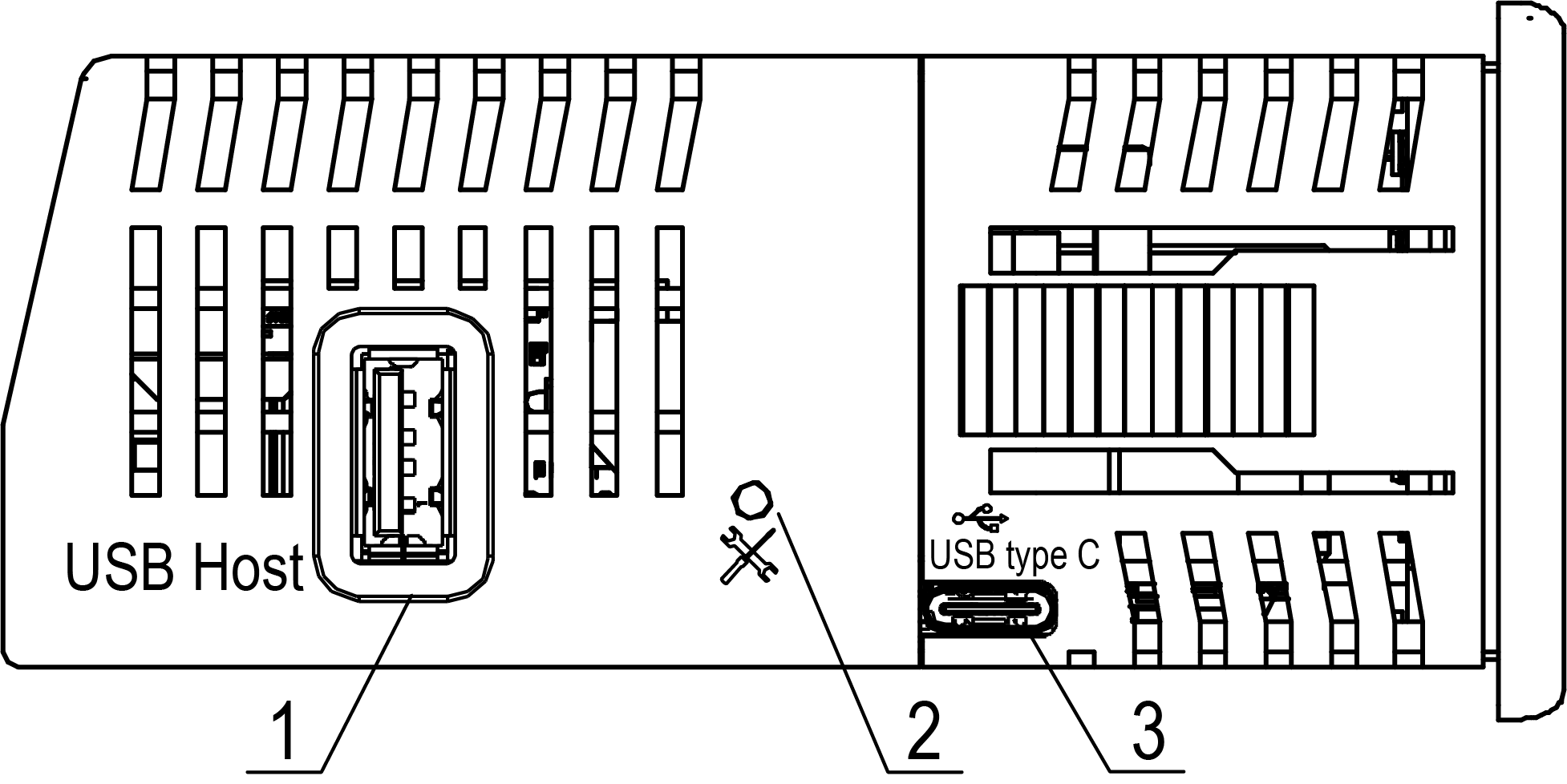

Элементы управления на боковой поверхности

На боковой поверхности расположены:

  1. Разъем USB A для сохранения архивов из внутренней памяти прибора.

  2. Сервисная кнопка.

  3. Разъем USB type C для настройки прибора.

Сервисная кнопка
Длительность нажатияФункция
однократное

Настройка IP-адреса от DHCP-сервера

6 сРежим установки IP-адреса при помощи OWEN Configurator

Включение и работа

Во время работы прибор подсчитывает количество поступающих на его счетный вход импульсов, сравнивает его с уставкой, переводит это количество в физическую величину и выводит значение на ЦИ. Прибор работает в одном из режимов (настраивается пользователем):

  • счетчика импульсов:

    • прямого счета (данный режим установлен по умолчанию);

    • обратного счета;

    • командного счета;

    • индивидуального счета;

    • реверсивного счета;

  • энкодера;

  • тахометра;

  • счетчика времени наработки.

После подачи питания на прибор, ЛУ устанавливаются в старт, входы активны. При отсутствии управляющего импульса на входе Старт/Стоп или активного сигнала на входе Блокировка, счетчик сразу начинает прием и подсчет импульсов, поступающих на счетный вход.

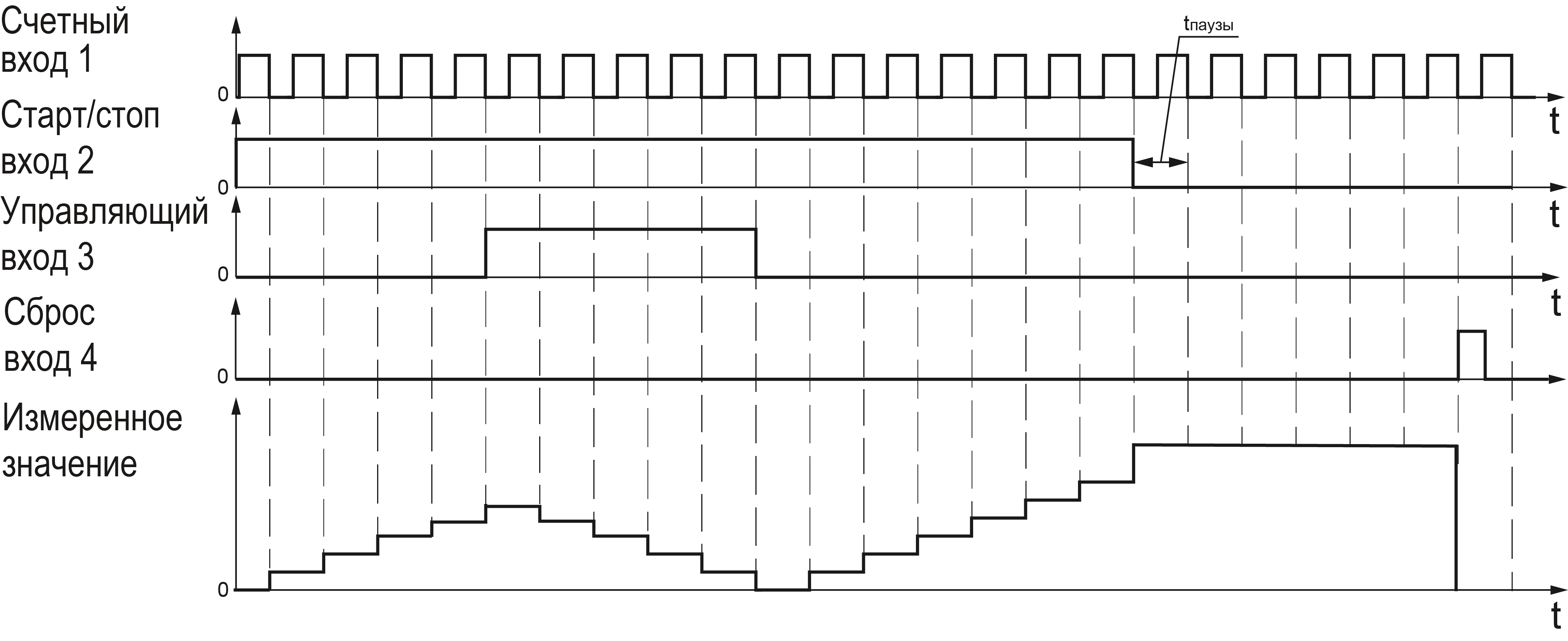

Логика работы счетчика по сигналу «Старт/стоп» в любом из режимов следующая: после включения прибора, первый импульс, пришедший на данный вход, считается стоповым и запрещает счет. Приход на этот вход следующего (стартового) импульса разрешает счет.

При наличии активного сигнала «Сброс» происходит обнуление количества посчитанных импульсов.

Блокировка запрещает прохождение счетных импульсов на вход прибора и действует все время, пока на этом входе сохраняется наличие активного сигнала.

Внимание
Уставка задается с той же точностью, что и при счете физической величины. Для преобразования в физическую величину используется множитель. Округление производится стандартным образом, в большую сторону, т. е. если в округляемом разряде цифра более или равна 5, то в следующий разряд переносится единица.

В счетчике осуществляется также фильтрация входных сигналов с помощью двух фильтров. Они используются для фильтрации сигнала на счетном входе прибора по длительности импульса и по паузе импульса.

Настройка

Настройка с помощью Owen Configurator

Прибор можно настроить с помощью интерфейса USB или RS-485/Ethernet*.

Примечание
* Только для исполнений с RS-485/Ethernet.

Для настройки прибора можно использовать OWEN Configurator. Для настройки прибора с помощью OWEN Configurator следует:

  1. Скачать с сайта www.owen.ru архив с OWEN Configurator.

  2. Извлечь из архива файл .ехе.

  3. Запустить .ехе файл и следовать указаниям мастера установки.

Прибор можно подключить к ПК с помощью следующих интерфейсов:

  • USB (разъем USB type-C);
  • Ethernet;
  • RS-485.

Для настройки прибора следует:

  1. Подключить прибор к ПК с помощью интерфейса USB, Ethernet или RS-485.
    Предупреждение

    В случае настройки по порту USB подача основного питания прибора не требуется.

    Питание прибора осуществляется от порта USB. При питании от USB не работают интерфейсы RS-485 или Ethernet, а также входы и ВУ прибора.

    В случае подключения по интерфейсам Ethernet и RS-485 следует подать основное питание на прибор.

  2. Открыть OWEN Configurator.
  3. Нажать кнопку «Добавить устройства».
  4. В выпадающем меню «Интерфейс» во вкладке «Сетевые настройки» выбрать:
    • Ethernet (или другую сетевую карту, к которой подключен прибор) — для подключения по Ethernet;

    • STMicroelectronics Virtual COM Port — для подключения по USB или RS-485.

      Примечание
      Название и номер COM порта, присвоенный прибору ПК, можно уточнить в Диспетчере устройств Windows.
    Graphic
    Меню выбора интерфейса
Дальнейшие шаги для поиска устройства зависят от выбора интерфейса.

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу Ethernet, следует:

  1. Выбрать «Найти одно устройство».
  2. Ввести IP-адрес подключенного устройства.
  3. Нажать вкладку «Найти». В окне отобразится прибор с указанным IP-адресом.

    Предупреждение

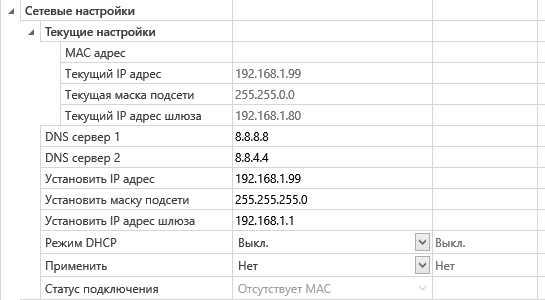

    Значение IP-адреса по умолчанию (заводская настройка) — 192.168.1.99.

  4. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то следует ввести корректный пароль. Устройство будет добавлено в проект.

Чтобы найти и добавить в проект прибор, подключенный по USB или RS-485:

  1. В выпадающем меню «Протокол» выбрать протокол Owen Auto Detection Protocol.
    Graphic
    Выбор протокола

  2. В поле «Настройки подключения» задать Авто.

  3. Выбрать «Найти одно устройство».
  4. Если прибор подключен по USB, поле «Адрес» оставить без изменения, иначе ввести сетевой адрес прибора.
  5. Нажать кнопку «Найти». В окне отобразится прибор с указанным адресом.
  6. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то следует ввести корректный пароль. Устройство будет добавлено в проект.

Более подробно о подключении и работе с приборов можно прочитать в справке Конфигуратора. Справка вызывается по нажатию клавиши F1.

Настройка параметров с помощью кнопок на лицевой панели

Graphic
Структура меню

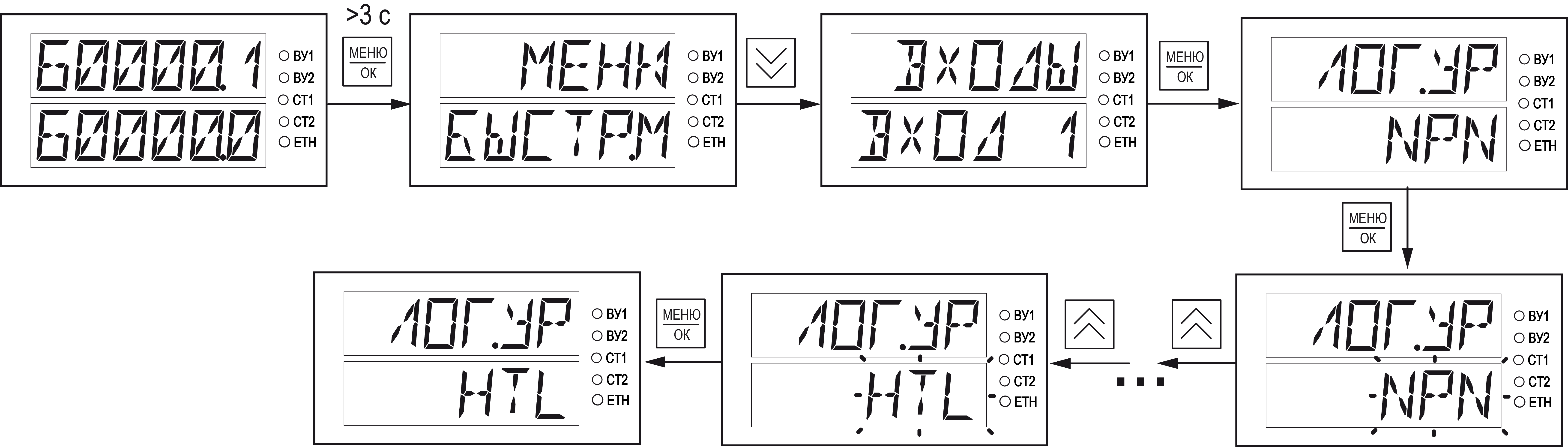

Текущий параметр редактируется кратковременным нажатием кнопки Graphic.

Graphic
Пример настройки параметра
ПараметрыСсылка
Параметры входовсм. таблицу
Параметры ЛУсм. таблицу
  Параметры для Счета/Энкодера    см. таблицу
  Параметры тахометра    см. таблицу
  Параметры Наработки    см. таблицу
Параметры индикации на ЦИсм. таблицу
Параметры даты и временисм. таблицу
Параметры архивасм. таблицу
Параметры RS-485см. таблицу
Сервисные параметрысм. таблицу

Быстрая настройка

Данное меню дублирует параметры из основного меню для быстрой настройки прибора.

Меню Быстр.М

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

Устав1

от -199999 до

999999

100Уставка счетного входа 1

Устав2

от -199999 до

999999

100Уставка счетного входа 2

Нач.Зн1

от -199999 до

999999

0Начальное значение счетчика. Число, от которого будет осуществляться дальнейший счет импульсов. Зависит от настроек счетного устройства (см. раздел)

Нач.Зн2

от -199999 до

999999

0

Работа с уставками

Общий принцип работы с уставками

При достижении значения уставки прибор производит:

  • выполнение действий, заданных в параметре УСТ.РЕЖ – останов счета с ожиданием сигнала сброса, продолжение счета, либо сброс и продолжение счета (см. раздел);

  • выдачу сигнала на ВУ в соответствии с настройками ВУ, заданными в параметре РЕЖ.ВЫХ (см. раздел).

Значение уставки задается в настройках ВУ (см. раздел). Если прибор работает в режиме счетчика, энкодера или тахометра, то значение уставки задается в параметре УСТАВ.С. Если прибор работает в режиме счетчика наработки, то значение уставки задается в параметре УСТАВ.Н.

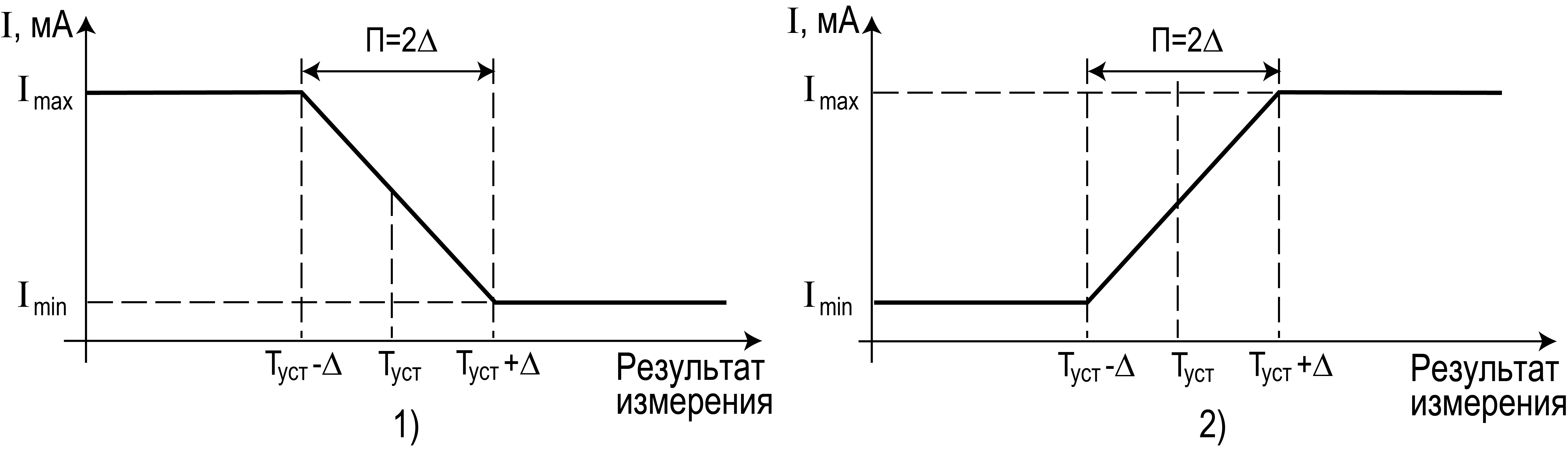

Независимо от типа ВУ (аналоговый или дискретный) общий принцип работы с уставками одинаков и описан в разделе.

Если значение уставки задано равным 0, то никаких действий по достижению уставки не производится.

Работа с уставкой в режиме обратного счета

При работе прибора в режиме счетчика с обратным счетом, заданное значение уставки является значением, с которого начинается отсчет. Достижением значения уставки в этом случае считается достижение нулевого значения счетчика. Когда значение счетчика достигнет нуля, прибор выполнит действия, заданные в параметре УСТ.РЕЖ и произведет выдачу сигнала на ВУ.

Работа с уставкой при управлении ЛУ одним ВУ

Если ЛУ управляет одним выходом:

  • в режиме счетчика (прямой или обратный счет), значение уставки должно быть только положительным, в противном случае, уставка будет проигнорирована;

  • для режимов энкодера и счетчика (командный, индивидуальный, реверсивный счет) в качестве уставки можно задавать как положительное, так и отрицательное значение.

Работа с максимальной и минимальной уставками при управлении ЛУ двумя ВУ

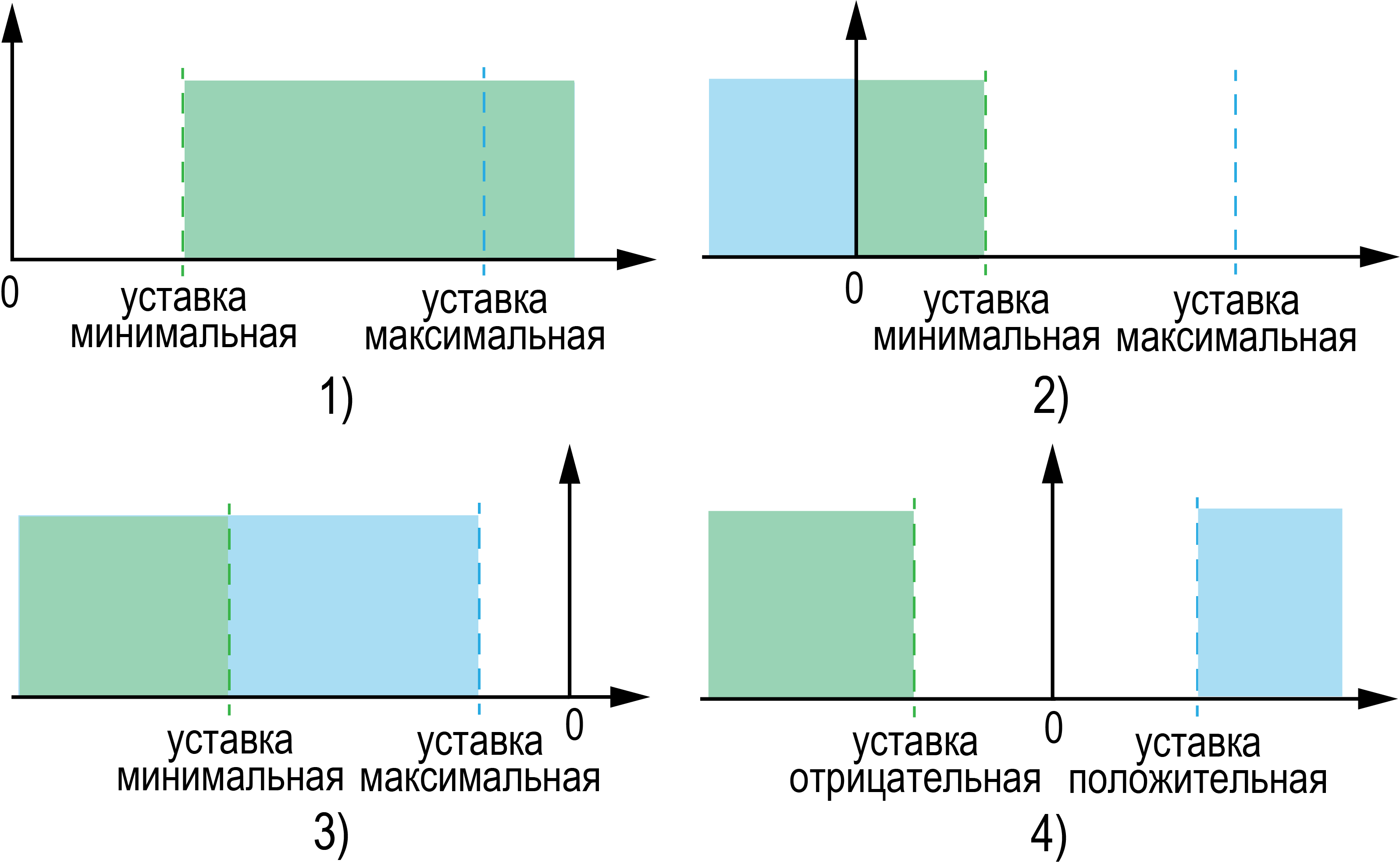

При управлении ЛУ двумя выходами обеспечивается возможность работы с двумя уставками (поддерживается только для режимов счетчика и энкодера). При этом, уставка с большим значением будет считаться максимальной, а уставка с меньшим значением – минимальной.

Режим счетчика (с прямым или обратным счетом)

Работа максимальной и минимальной уставок следующая:

  • значения максимальной и минимальной уставок должно быть только положительными;

  • при достижении минимальной уставки прибор обеспечивает только выдачу сигнала на ВУ и продолжает счет без выполнения действий, заданных в параметре УСТ.РЕЖ;

  • при достижении максимальной уставки прибор выполняет действия, заданные в параметре УСТ.РЕЖ, и выдает сигнал на ВУ;

Режим энкодера или счетчика (командный, индивидуальный, реверсивный счет)

Работа максимальной и минимальной уставок следующая:

  • значения максимальной и минимальной уставок могут быть как положительными, так и отрицательными;

  • если значения обеих уставок положительные:

    • при достижении минимальной уставки прибор обеспечивает только выдачу сигнала на ВУ и продолжает счет без выполнения действий, заданных в параметре УСТ.РЕЖ;

    • при достижении максимальной уставки прибор выполняет действия, заданные в параметре УСТ.РЕЖ, и выдает сигнал на ВУ;

  • ·если значения обеих уставок отрицательные:

    • при достижении максимальной уставки прибор обеспечивает только выдачу сигнала на ВУ и продолжает счет без выполнения действий, заданных в параметре УСТ.РЕЖ;

    • при достижении минимальной уставки прибор выполняет действия, заданные в параметре УСТ.РЕЖ, и выдает сигнал на ВУ;

  • ·если значения уставок разных знаков, прибор выполняет действия, заданные в параметре УСТ.РЕЖ, и выдает сигнал на ВУ как при достижении максимальной, так и минимальной уставок.

Подробнее о работе ВУ в зависимости от заданных уставок – см. раздел.

Настройка входов

Сначала настраиваются параметры логического уровня и фильтры, а далее назначаются функции входам. Для дифференциального режима удобнее выбрать положительный вход и настроить данные параметры на нем, а затем эти параметры автоматически применятся к зависимым входам.

Меню Входы

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

Лог.Ур

NPN

PNP

TTL

HTL

NPN

Тип датчика на входе.

NPN и PNP датчики имеют внешнюю подтяжку к плюсу или минусу ИП24.

TTL и HTL не имеют внешней подтяжки, логика определяется типом уровня (низкий или высокий)

Мин.дл

от 10 до 999999

20

Фильтр минимальной длительностиь импульса (мкс).

После детектирования фронта/среза прибор отсчитывает время. Если импульс исчез за время меньшее, чем значение данного параметра – то прибор игнорирует данный импульс в подсчете

Мин.п

от 10 до 999999

20

Фильтр минимальной длительности паузы (мкс)

Настройка ЛУ

Примечание
В зависимости от настроек, некоторые пункты меню будут скрыты.
МЕНЮ УСТР1/УСТР2

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

Тип.Уст

Выкл

Счет

Энкод

Тахом

Нараб.В

Счет

Тип устройства

Выкл – Устройство не подключается (отсутствует);

Счет – счетчик импульсов;

Энкод – энкодер;

Тахом – измеритель частоты;

Нараб.В – счетчик наработки времени. Для ЛУ Наработки времени с высоким уровнем сигнала время считается после среза, с низким – после фронта

Множит

от 0.00001 до

99999

1

Множитель. Показания счетчика/тахометра умножаются на множитель и отображаются на ЦИ

Полож.Т

Aвто

0

1

2

3

4

5

Авто

Положение десятичной точки.

Авто – прибор определяет значение целой части и отображает ее полностью, остальные разряды относит на дробную часть (если она есть)

0 – 5 – отображается количество знаков после точки

Сбр.Бл

Вкл

Выкл

Выкл

Блокировка кнопки сброса для счетчика и наработки времени.

  Выкл – блокировка выключена;

  Вкл – блокировка включена: счетчик наработки нельзя сбросить кнопкой Сброс

Параметр не доступен, если Тип.Уст = ВЫКл или тахом

Вход1

Откл

Осн.фн+

Осн.фн-

ЭнкдА+

ЭнкдА-

ЭнкдВ+

ЭнкдВ-

Упр.Вх+

Упр.Вх-

Cтр/Стп

Блок

Сброс

Выбор функции для входа.

  Откл – вход не задействован;

  Осн.фн+/Вход основной функции (+) – подключение устройства Счетчик/Тахометр/Наработки времени

  Осн.фн-/Вход основной функции (-) – дифференциальное подключение устройства Счетчик/Тахометр.

Примечание
Следует выбрать Вход основной функции (+) иначе ЛУ выдаст ошибку конфигурации и не будет работать.

  ЭнкдА+/Энкодер A (+) – Подключение устройства Энкодер, выход А.

  ЭнкдА-/Энкодер В (+) – Подключение устройства Энкодер, выход В.

  ЭнкдА+/Энкодер A (-) – Подключение дифференциального входа устройства Энкодер, выход А.

  ЭнкдВ-/Энкодер В (-) – Подключение дифференциального входа устройства Энкодер, выход В.

Предупреждение
Должны быть выбраны Энкодер А (+) и Энкодер В (+) для подключение энкодера (обычного), и дополнительно. Энкодер А (-) и Энкодер В (-) для подключение энкодера (дифференциального). В остальных случаях энкодер не работает.

  Упр.Вх+/Управляющий вход (+) – вход для управления счетчиком в режимах Реверс/Командный/Индивидуальный.

  Упр.Вх-/Управляющий вход (-) – дифференциальный вход для управления счетчиком в режиме Индивидуальный.

Предупреждение
Не работает, если не выбран Управляющий вход (+)

  Cтр/Стп/Старт/Стоп – вход для остановки/старта Устройства.

Примечание
1ый импульс – Стоп, 2ой – Старт.

  Блок/Блокировка – вход блокировки работы устройства. Пока на входе Лог. 1 – работа входа блокирована

  Сброс/Сброс – вход сброса значения Счетчика/Энкодера/Наработки времени. Данный параметр не влияет на работу счетного входа в режиме Тахометр,

Событие сброса генерируется по:

  • импульсу на входе Сброс;

  • сбросу с кнопки;

  • записи в регистр Сброс любого числа не равного нулю

Вход2

Вход3

Вход4

Вход5

статус

вкл,

НЕВ.КОН,

ЛИШН.ВХ,

ЗАН.ВХ,

ВЕР.КОН,

выкл

вклОтображение текущего состояния ЛУ. Описание статусов см. таблицу

Уст.реж

Без.сбр

Сбр.стп

Сбр.прд

Без.сбр

Действия, выполняемые счетчиком при достижении уставки:

  Без.сбр – продолжить счет без сброса;

  Сбр.стп – остановить счет и ожидать сигнала сброса. При получении сигнала сброса - сброс счетчика. Запуск счета - по сигналу Старт;

  Сбр.прд – сбросить счетчик и продолжить счет.

Параметр не доступен, если Тип.Уст = ВЫКл или тахом

Сбр.реж

Сбр.счт

Сбр.ву

Сбр.стп

Сбр.счт

Алгоритм работы при сигнале Сброс (внешний или кнопка)

  Сбр.счт – сбросить счетчик и продолжить счет. ВУ включенные временно сбрасываются, а постоянно включенные нет.

  Сбр.ву – сбросить счетчик и ВУ (дискретный). Продолжить счет. Сбрасывает и измеренное значение, и число срабатываний и ВУ (постоянно включенные или временно).

  Сбр.стп – сбросить счетчик. Работает как режим Сбр.ву, при этом ЛУ переходит в Стоп. Если старт по Входу, то будет надо будет перевести уровень на входе сначала в низкий, потом в высокий.

Параметр не доступен, если Тип.Уст = ВЫКл или тахом

Параметры для Счета/Энкодера

В режиме счетчика прибор измеряет количество импульсов сигнала на входе с функцией Основная функция + или дифференциального сигнала если задействованы два входа Основная функция + или Основная функция -.

В режиме энкодера прибор измеряет количество импульсов сигнала на входе с функцией Энкодер А+ и Энкодер Б+, если фронт первого импульса пришел на вход А, то число импульсов увеличивается на 1, если пришел первым на Б, то на 1 уменьшается. Для дифференциального сигнала на входах Энкодер А+, Энкодер А- (первая пара) и Энкодер Б+, Энкодер Б- (вторая пара). В дифференциальном режиме Энкодера счет происходит аналогично обычному режиму Энкодера только теперь снимаются сигналы с пары входов А+ и А- относительно Б+ и Б-.

Обязательные функции (если не назначить как минимум одну из них, то прибор работать не будет):

  • Основная функция + (только для Счетчика);

  • Управляющий вход + (только для Счетчика в режимах Командный, Индивидуальный и Реверсивный);

  • Энкодер А+ (только для Энкодера);

  • Энкодер Б+ (только для Энкодера).

Дополнительные функции (их назначать необязательно):

  • Основная функция – (активирует дифференциальный режим, тип логических уровней и параметры фильтров настроятся на данном входе автоматически значениями со входа, на котором установлена Основная функция +). Только для Счетчика. Режим любой.

  • Управляющий вход – (активирует дифференциальный режим, тип логических уровней и параметры фильтров настроятся на данном входе автоматически значениями со входа, на котором установлена Управляющий вход +). Только для счетчика. Только в режиме Основная функция + и при этом должна быть назначена Основная функция -.

  • Энкодер А– и Энкодер Б– (активирует дифференциальный режим, тип логических уровней и параметры фильтров настроятся на данных входах автоматически значениями со входа, на котором установлена Энкодер А+, причем значения фильтров по длительности и паузе будут одинаковыми).

    Только Энкодер. Если выбран один вход (А- или Б-), то должен быть назначен и второй.

  • Блокировка;

  • Старт/cтоп

    .
Назначение других функций входам приведет к тому, что прибор не начнет работу.

В режиме Счетчик/Энкодер ЛУ управляет одним ВУ если второе ЛУ включено или двумя ВУ, если второе ЛУ выключено.

Независимо от типа ВУ (аналоговый или дискретный) работа с уставками одинакова. Она зависит от параметра ЛУ уст.реж, от режима счета и значения параметра Устав.С (см. раздел).

ПОДМЕНЮ М.СЧЕТ

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

Режим

Прям

Обрат

Команд

Индив

Реверс

Прям

Режим работы для счетчика.

  Прям/Прямой – приходящий импульс увеличивает количество входных импульсов:

  • от нуля или стартового значения до максимальной положительной Уставки (если второе ЛУ отключено);

  • от нуля или стартового значения до максимальной положительной Уставки (если второе ЛУ отключено) и до максимальной положительной на ВУ с номером, соответствующим номеру ЛУ.

  Обрат/Обратный – приходящий импульс уменьшает количество входных импульсов от начального значения (при продолжении работы) или от максимальной положительной Уставки (если второе ЛУ отключено) или от максимальной положительной на ВУ с номером, соответствующим номеру ЛУ (см. раздел).

  Команд/Командный – счетчик меняет алгоритм с Прямого на Обратный по состоянию (удержанию) управляющего входа: Лог. 0 – Прямой, Лог. 1 – Обратный

  Индив/Индивидуальный – Счет импульсов ведется по Основному входу в прямом направлении. По Управляющему – в обратном. Работа с уставками см. раздел

  Реверс/Реверсивный - счетчик меняет алгоритм с Прямого на Обратный по импульсу на управляющем входе: старт – прямой, 1 импульс – обратный, 2 импульс – прямой и т.д.

Нач.Зн

от -199999 до

999999

0Начальное значение для счетчика. Данное значение присваивается счетчику/энкодеру при изменении типа устройства, а затем включении счетчика/энкодера
Graphic
Пример диаграммы работы прибора в режиме счетчик

Функция Управляющего входа будет зависеть от настроек

Параметры тахометра

В режиме тахометра устройство измеряет частоту сигнала на входе с функцией Основная функция + или частоту дифференциального сигнала если задействованы два входа Основная функция + или Основная функция -.

Обязательная функция — Основная функция + (если ее не выбрать, то прибор не начнет работу).

Дополнительные функции (их назначать необязательно):

  • Основная функция – (активирует дифференциальный режим, тип логических уровней и параметры фильтров настроятся на данном входе автоматически значениями со входа, на котором установлена Основная функция +);

  • Блокировка;

  • Старт/cтоп.

Назначение других функций входам приведет к тому, что устройство не будет инициализировано.

Работа с дискретным ВУ:

  • При значении большем уставки включается ВУ либо постоянно, либо на время в зависимости от режима выхода (Вкл.врм и Вкл.крт работают одинаково для тахометра).

  • При значении, меньших разницы уставки и гистерезиса, ВУ выключается. Даже если было включено временно и таймаут еще не истек.

Примечание
Если состояние ВУ по умолчанию Замкнуто, то в активированном состоянии ВУ будет Разомкнуто и наоборот.

Работа с аналоговым ВУ

Аналоговое ВУ работает в режиме регистратора или П-регулятора:

  • В режиме регистратора значение ВУ приводится от заданного интервала к интервалу от 4 до 20 мА с учетом измеренного значения:

  • В режиме регистратора используется уставка и значение параметр дельта:

Примечание
В режиме Выкл измеренное значение никак не влияет на выход.

Подменю М.ТАХОМ

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

Масшт.Т

Сек

Мин

Час

Множ

Сек

Масштаб отображения. Масштаб тахометра определяет на какой коэффициент умножается измеренное значение:

  • Сек – на 1;

  • Мин – на 60;

  • Час – на 3600;

  • Значение частоты;

  • Множитель – на значение, заданное в параметре Множитель.

Параметры Наработки

Примечание

Если активирован режим ЛУ Нараб.В, то:

  • каждый ЛУ управляет одним ВУ. ЛУ1 управляет ВУ1, а ЛУ2 — ВУ2;

  • для работы необходимо установить значение уставки (параметр УСТАВ.Н);

  • ЛУ при работе в режиме наработки может управлять только дискретным ВУ

В режиме наработки устройство измеряет величины:

  • времени наработки;

  • числа срабатываний счетчика наработки.

Начало отсчета задается в параметре Старт.Т.

Обязательная функция (без ее назначения прибор не будет работать) — Основная функция + (только для режима Вход).

Подменю М.НАРАБ

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

Масшт.Н

ЧЧ.ММ.СС

ЧЧЧЧ.ММ

ЧЧЧЧЧЧ

ЧЧ.ММ.СС

Масштаб отображения счетчика наработки. Если текущее значение времени больше, чем умещается в данный формат, то автоматически будет выбран следующий. Возможные значения:

  Часы/Минуты/Секунды

  Часы/Мин

  Часы

Сраб.Ч

от 0 до 999999

0

Число срабатываний счетчика наработки (только для чтения)

Старт.Т

Вход

Сеть

Вход

Старт работы счетчика наработки:

  • Вход. Стартует по переходу уровня на входе Основная функция + из низкого в высокий (зависит от типа датчика на входе) – происходит увеличение числа срабатываний и начинается/продолжается счет времени.

    Как только уровень переходит из высокого в низкий, устанавливается Стоп и время останавливается до тех пор, пока снова не появится высокий уровень на входе.

  • Сеть. Стартует при появлении основного питания, происходит увеличение числа срабатывания и начинается счет времени.

Статус ЛУ

Для ЛУ в Конфигураторе доступны дополнительные параметры:

  • Состояние. Для каждого ЛУ индивидуальный.

    Возможные значения
    ЗначениеОписание
    0Выключено (Тип Датчика – Выкл)
    1Неверная конфигурация (не настроены необходимые функции на входах для режима)
    2Лишние входы (присутствуют функции, которые не задействуются в режиме или дублируются)
    3Входы заняты (другое ЛУ заняло входы своими функциями)
    4Верная конфигурация (функции заданы верно, но нет основного питания)
    5Включено (рабочий режим)

  • Маска событий. Для каждого ЛУ индивидуальный. Возможные значения бит:

    Значения бит
    БитОписание
    0Статус ВУ1 (0 – выключено, 1 – включено)
    1Статус ВУ2 (0 – выключено, 1 – включено)
    2Наличие блокировки устройства (0 – блокировки нет, 1 – блокировка есть)
    3Наличие события сброса устройства (0 – сброса нет, 1 – появился сброс)
    4Состояние старт/стоп (0 – устройство в состоянии старт, 1 – в состоянии стоп)
Пример

Например, считали из прибора — 11001xxxxxxxxxx, где х это незадействованные биты. Считанное значение означает, что:

  • ВУ1 и ВУ2 включены;

  • нет блокировки;

  • нет сигнала сброса;

  • прибор в состоянии стоп.

Настройка ВУ

Примечание
В зависимости от типа ВУ часть настроек в меню скрывается.
Меню Выходы

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

Устав.С

от -199999 до

999999

100

Значение уставки для срабатывания по превышению значения. Параметр только для счетчика/тахометра/энкодера

Устав.Н

ЧЧ.ММ.СС

01.00.00

Уставка только для для счетчика наработки. Задается XX.xx.xx → xx.XX.xx → xx.xx.XX

Реж.Рег

Выкл

П-прям

П-обр

Регист

Регист

Режим работы аналогового ВУ для тахометра

  Выкл – отключен;

  П-прям – П-регулятор прямо-пропорционального регулирования;

  П-обр – П-регулятор обратно-пропорционального регулирования;

  Регист – регистратор

Гистер

от 0 до 999999

1

Гистерезис срабатывания дискретного ВУ тахометра. Для исключения дребезга ВУ при значении Входа около уставки.

Для включения ВУ требуется достигнуть уставки, для отключения: уставка минус гистерезис.

(Только для Дискретного ВУ и Тахометра)

Реж.Вых

Вкл.пос

Вкл.врм

Вкл.крт

Вкл.пос

Режим работы выхода при достижении уставки (только дискретное ВУ):

  Вкл.пос – ВУ становится активным при достижении уставки;

  Вкл.врм – ВУ срабатывает на время, указанное в параметре Вых.врм;

  Вкл.крт – ВУ срабатывает на время, указанное в параметре Вых.врм, при кратном достижении значения счетчика

Сост.ВУ

Высок

Низк

Низк

Для аналогового ВУ:

  Высокий (Высок) – 20 мА

  Низкий (Низк) – 4 мА

Вых.врм

от 1 до 999 с

5

Время удержания активного ВУ для режимов Вкл.Врм и Вкл.крт (только дискретное ВУ)

Сост.Н

от -199999

до 999999

0

Значение Входа, при котором ВУ = 4 мА (только для аналогового ВУ и счетчика/тахометра) при работе ВУ как регистратора

Сост.В

от -199999

до 999999

1000

Значение Входа, при котором ВУ = 20 мА (только для аналогового ВУ и счетчика/тахометра) при работе ВУ как регистратора

Дельта

до 0,0000005 до 499998100

Дельта (для П-регуляторов) — зона пропорциональности.

Зона пропорциональности соответствует диапазону: от Уставка – Дельта до Уставка + Дельта

Graphic

1) обратно-пропорциональное регулирование;

2) прямо-пропорциональное регулирование

Только аналоговое ВУ

Зоны срабатывания ВУ

Аналоговое ВУ работает в режиме регистратора (см. раздел). Дискретное ВУ работает в зависимости от заданной пользователем зоны включения. ВУ будет включаться в зависимости от:

  • значений максимальной и минимальной уставок;

  • знака уставок;

  • алгоритм одно- или двухнаправленный.

Graphic
Зоны включения ВУ

1) прямой счет и двунаправленный алгоритм с положительными уставками;

2) обратный счет;

3) двунаправленный алгоритм с отрицательными уставками;

4) двунаправленный алгоритм с уставками разных знаков

К двунаправленным алгоритмам относятся:

  • энкодер;

  • командный;

  • индивидуальный;

  • реверсивный.

Если устройство управляет одним выходом, то минимальная уставка не учитывается, то есть останется одна зона на графиках.

Если режим Вкл.пос, то ВУ включается постоянно при нахождении в зоне срабатывания.

Если режим Вкл.врм, то при ВУ включится на время при переходе в зону срабатывания.

Настройка Экрана

Меню Экран

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

Экран1

Вх1, Вх2,

Ус1, Ус2,

ВУ1, ВУ2

Настройка экрана.

Параметр для выбора, что отображается на верхнем и нижнем ЦИ.

Например, комбинация Вх1.Уст1 отображает значение Входа 1 (на верхнем ЦИ) и Уставки 1 (на нижнем ЦИ) .

Для ВУ аналогового типа отображается текущая величина, согласно переменной ВУ.реж

Отображение типа устройства на экране основного режима соответствует типу выбранного устройства (СЧЕТ, ТАХОМ, НАРАБ, ЭНКОД)

Graphic
Пояснение настройки отображения параметров

Доступные комбинации на ЦИ
ОписаниеОтображение на ЦИИспользуемое ЛУ

Значение входа 1

Уставка 1

ВХ1.УС1

ЛУ1

Значение входа 1

Уставка 2

ВХ1.УС2

Значение входа 1

Значение ВУ1

ВХ1.ВУ1

Значение входа 1

Значение ВУ2

ВХ1.ВУ2

Значение входа 1

Значение входа 2

ВХ1.вх2

Значение входа 2

Уставка 1

ВХ2.УС1

ЛУ2

Значение входа 2

Уставка 2

ВХ1.ус2

Значение входа 2

Значение ВУ1

ВХ2.ВУ1

Значение входа 2

Значение ВУ2

ВХ2.ВУ2

Экран2

Экран3

ВУ.реж

Проц

ЦАП

Проц

Настройка вывода параметра мощности (только для аналогового выхода).

Проц – вывод процента мощности ВУ

ЦАП – вывод абсолютного значения ВУ (от 4 до 20 мА) – пропорционально выбранной мощности Out.P

Экр.вых

OFF

5

10

30

60

30

Время автоматического возврата из меню настроек в режим отображения параметров при отсутствии активности (нажатия кнопок). Выбирается из списка в секундах. Если OFF – автоматический возврат не производится.

Примечание
Если параметр в меню находится в состоянии редактирования, то автоматический возврат не производится

Экр.смн

OFF

5

10

30

60

120

OFF

Автоматическая смена экранов отображения параметров. Выбирается из списка в секундах. Если OFF – автоматическая смена экранов не производится.

Примечание
Если параметр на экране пользователя находится в состоянии редактирования, то автоматическая смена экранов не производится

Настройки даты и времени

Меню Время

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

ДАТА

ГГ_ММ_ДДТекущая дата

ВРЕМЯ

ЧЧ_ММ_СС

Текущее время

Настройка Архива

Меню Архив

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)(2)

ЧАСТ.З

0...99991

Период записи в архив, с.

Прибор формирует запись текущих показаний всех параметров, определенных пользователем для архивации +  метка времени, с указанной частотой 1 раз во ЧАСТ.З секунд. Если значение 0 – архивация отключена

АРХ.РЕЖ

РЕЖ.ТМ,

РЕЖ.СОБ,

РЕЖ.КОМ

РЕЖ.ТМ.

Режим работы архива.

РЕЖ.ТМ — запись по периоду;

РЕЖ.СОБ — запись по событию (изменение битовой маски ЛУ1,2);

РЕЖ.КОМ — и таймер и событие

ИНД.ТЕК0...55000Текущий индекс архива. Параметр доступен только на чтение

СТАТУС

ОТКЛ.

ПОДКЛ.

ГОТОВО

ЗАПИСЬ

НЕТ.ДАН

ПОДК.ОШ

ФС.ОШ

ПАМ.ОШ

Статус выгрузки.

Возможные статусы
Отображение статуса на ЦИОписаниеСпособ устранения
ОТКЛ.USB flash накопитель не подключенПодключить накопитель к прибору
ПОДКЛ.USB flash накопитель подключен—
ГОТОВОUSB flash накопитель готов к использованию—
ЗАПИСЬИдет запись на USB flash накопитель—
НЕТ.ДАННет данных за выбранный периодПроверить даты и время интервала
ПОДК.ОШОшибка связи с USB flash накопителем. Подключено не mass storage устройствоПереподключить накопитель. Если не помогло, то заменить накопитель на другой
ФС.ОШОшибка монтирования USB flash накопителяНе подходит файловая система. Отформатировать под FAT32
ПАМ.ОШЗакончилось свободное место на USB flash накопителеПодключить накопитель к ПК и освободить место под архивы

ПРОЦ.В

0...100 %0Проценты выгрузки архива

ВЫГР.П

СУТКИ

НЕДЕЛЯ

МЕСЯЦ

ГОД

СУТКИ

Выгрузка архива за последние ВЫГР.П. Если данных за указанное количество суток нет – возвращается ошибка

НАЧ.ДАТ

ГГ.ММ.ДД

Начальная дата архива для выгрузки

КОН.ДАТ

ГГ.ММ.ДД

Конечная дата архива для выгрузки

НАЧ.ИНД

0...55000

Начальная дата архива для выгрузки

КОН.ИНД

0...55000

Конечная дата архива для выгрузки

Ф.ВЫГР

ПЕРИОД

ДАТА

ИНДЕКС

Выгрузить архив:

ПЕРИОД – за указанный период;

ИНДЕКС – за указанный диапазон индексов архива.

После запуска выгрузки архива, если нет ошибок, отображаются значения ПРОЦ.В. Если есть ошибки – отображаются значения СТАТУС

Выгрузка архива на USB flash

Для выгрузки архива на USB flash следует:

  1. Удостовериться, что прибор подключен к сети и питается от сети. При питании через USB выгрузка архива невозможна.

  2. Вставить USB flash в USB-A разъем на боковой панели прибора. Меню автоматически переключится на параметр СТАТУС из подменю архива. Необходимо дождаться изменения статуса выгрузки с СТАТУС с экранов измерений или из меню настроек если статус станет ГОТОВО.

  3. Выбрать желаемый период/индексы для выгрузки архива в меню.

  4. Перейти в подменю Ф.ВЫГР и выгрузить архив используя ПЕРИОД, ДАТА или ИНДЕКС.

  5. После завершения выгрузки (ПРОЦ.В покажет 100 на ЦИ будет СТАТУС = ГОТОВО) отключить накопитель от прибора и подключить его к ПК.

  6. Расшифровать и прочитать архив с помощью конфигуратора.

Параметры сетевых интерфейсов

Ethernet

Параметры интерфейса Ethernet настраиваются с помощью OWEN Configurator (см. раздел).

Предупреждение
Для задания сетевых настроек следует в параметре Применить выбрать значение Да. После записи в прибор и подачи основного питания, интерфейс Ethernet будет работать с новыми настройками.

IP-адрес может быть:

  • статический;

  • динамический.

Статический IP-адрес устанавливается с помощью OWEN Configurator или сервисной кнопки.

Для обмена по сети Ethernet должны быть заданы параметры, приведенные в таблице ниже.

Параметры Ethernet
ПараметрОписание
MAC-адресУстанавливается на заводе-изготовителе и является неизменным
IP-адресМожет быть статическим или динамическим. Заводская настройка – 192.168.1.99
Маска IP-адресаЗадает видимую прибором подсеть IP-адресов других устройств. Заводская настройка – 255.255.0.0
IP-адрес шлюзаЗадает адрес шлюза для выхода в Интернет. Заводская настройка – 192.168.1.80

DNS сервер 1

Используется для получения IP-адреса по имени хоста – 8.8.8.8

DNS сервер 2

Используется для получения IP-адреса по имени хоста – 8.8.4.4

Установить IP-адресИспользуются для задания новых значений
Установить маску подсети
Установить IP-адрес шлюза
Режим DHCP

Настройка режима работы DHCP. Возможные значения:

  0 – выкл.

  1 – вкл.

Применить

Применение измененных настроек интерфейса Ethernet:

  0 – нет

  1 – да

Для установки статического IP-адреса с помощью OWEN Configurator следует:

  1. Зайти в ветку «Сетевые настройки».

  2. Установить значение в полях «Установить IP адрес», «Установить маску подсети» и «Установить IP адрес шлюза».

Режим DHCP должен быть настроен как «Выкл».

Для установки статического IP-адреса c помощью сервисной кнопки следует:

  1. Подключить прибор к сети Ethernet.

  2. Запустить OWEN Configurator на ПК, подключенному к той же сети Ethernet.

  3. Выбрать вкладку «Назначение IP-адресов».

  4. Нажать сервисную кнопку, контролируя результат в окне программы. В окне OWEN Configurator будет отображаться информация о присвоенном статическом IP-адресе и других параметров сети.

RS-485

Параметры интерфейса RS-485 настраиваются с помощью OWEN Configurator или кнопками на лицевой панели (см. раздел).

Параметры RS-485
ПараметрОписание
Скорость СОМ-порта

Скорость работы СОМ-порта. Возможные значения:

 3 – 9600 бит/с

 4 – 14400 бит/с

 5 – 19200 бит/с

 6 – 38400 бит/с

 7 – 57600 бит/с

 8 – 115200 бит/с

Размер данных

Размер данных в посылке. Возможные значения:

 0 – 8 бит

 1 – 7 бит

Кол. стоп-битов

Количество стоп-бит. Возможные значения:

 0 – нет

 1 – нечет

 2 – чет

Контроль четности

Возможные значения:

 0 – 1 стоп

 1 – 2 стопа

Slave ID

Адрес прибора в сети RS-485. По умолчанию — 16

Настройка RS-485

Примечание
Меню есть только у исполнений с интерфейсом RS-485.
Меню RS-485

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)

(2)

Скор

9600

14400

19200

38400

57600

115200

9600

Скорость обмена данными по шине RS-485 в кб/с

разм.дн

7 или 8

8

Размер данных, бит

контр.ч

нет,

чет,

нечет

нетКонтроль четности

ст.бит

от 1 до 21Количество стоп-бит

Адрес

от 1 до 247

16

Адрес прибора в сети RS-485

Настройка Ethernet

Примечание
Параметры есть только у исполнений с интерфейсом Ethernet, в меню не отображаются. Параметры Ethernet доступны только из Конфигуратора.
Graphic
Параметры Ethernet

Сервисные настройки

Меню Сервис

Параметр

Значения (1)

По умолчанию (2)

Описание

(1)

(2)

сервис

от 0 до 9999

0

Ввод установленного пароля доступа к меню СЕРВИС и регистрам Modbus

пароль

от 0 до 9999

100

Пароль доступа к меню СЕРВИС и к регистрам Modbus

Защит.Р

Выкл

Настр.Б

Все

Скрыть

Выкл

Защита от редактирования значений параметров.

Выкл – защита отключена, все параметры доступны для редактирования;

Настр.Б – запрет редактирования настроек, редактирование только уставок;

Все – блокировка редактирования всех параметров.

Скрыть – Скрыть все параметры. Вход в меню по кнопке Меню невозможен. Только вход в сервисное меню с паролем

Зав.Сбр

сброс

сброс

Сброс на заводские настройки. Для сброса на заводские настройки, в данном параметре требуется выбрать и применить значение сброс. После этого все значения регистров переходят в значения по умолчанию

Сброс на заводские настройки

Примечание
Сетевые настройки не сбрасываются до заводских значений.

Для сброса на заводские настройки с помощью меню следует:

  1. Нажать и удерживать кнопки Graphic и Graphic

    .

  2. Ввести пароль. По умолчанию — 100.

  3. Выбрать параметр Зав.Сбр.

  4. Установить значение сброс и нажать кнопку Graphic.

Для сброса на заводские настройки с помощью сервисной кнопки, ее следует нажать и удерживать 12 с. После перезагрузки прибора по питанию, настройки сбросятся на заводские значения.

Техническое обслуживание

Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования безопасности из раздела.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие процедуры:

  • проверка крепления прибора;
  • проверка винтовых соединений;
  • удаление пыли и грязи с клеммника прибора.

Комплектность

Наименование

Количество

Прибор

1 шт.

Уплотнительная прокладка

2 шт.

Паспорт и гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Комплект крепежных элементов

1 к-т.

Самоклеющийся шаблон для вырезания отверстия в щите*

1 шт.

Примечание

Изготовитель оставляет за собой право внесения изменений в комплектность прибора.

Маркировка

На корпус прибора нанесены:

  • наименование, тип, исполнение счетчика;
  • товарный знак предприятия-изготовителя;
  • степень защиты корпуса по ГОСТ 14254 (IEC 60529);
  • род питающего тока и напряжение питания;

  • потребляемая мощность;

  • маркировка класса защиты от поражения электрическим током по ГОСТ 12.2.007.0–75;
  • QR-код;

  • единый знак обращения продукции на рынке Евразийского экономического союза

    ;

  • МАС-адрес прибора;*

    Примечание
    * Только для исполнений с интерфейсом Ethernet.
  • страна-изготовитель;
  • заводской номер прибора, месяц и год изготовления.

На потребительскую тару нанесены:

  • наименование, тип, исполнение счетчика;
  • товарный знак предприятия-изготовителя;
  • почтовый адрес офиса изготовителя;
  • штрих-код;

  • дата упаковки;

  • единый знак обращения продукции на рынке Евразийского экономического союза;

  • страна-изготовитель;

  • заводской номер прибора.

Упаковка

Каждый счетчик упаковывается в индивидуальную потребительскую упаковку, обеспечивающую сохранность счетчиков при транспортировании и хранении. Упакованные счетчики могут помещаться в групповую транспортную тару, на которую должны быть нанесены манипуляционные знаки в соответствии с ГОСТ 14192-96.

Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать следующим:

  • температуре окружающего воздуха от минус 40 до плюс 55 °С;

  • атмосферное давление от 84,0 до 106,7 кПа;

  • относительной влажности окружающего воздуха от 30 до 95 % без конденсации влаги;

  • с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения приборов должны соответствовать следующим:

  • температура окружающего воздуха от минус 50 до плюс 50 °С;

  • атмосферное давление от 84,0 до 106,7 кПа;

  • относительная влажность окружающего воздуха от 30 до 95 % без конденсации влаги;

  • воздух помещений не должен содержать агрессивных паров и газов, вызывающих коррозию.

Приборы следует хранить на стеллажах в индивидуальной упаковке или транспортной таре в закрытых помещениях.

Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Протокол Modbus

Список регистров Modbus

Чтение параметра: функции 0x03; 0x04.

Групповая запись параметров: функция 0x10.

Для параметров, у которых есть функциональные ограничения, такие как ENUM и уставки, при попытке записи данных все доступного диапазона, должна возвращаться ошибка без записи.

Если в групповой записи хотя бы для одного параметра передается недопустимое значение, то должна возвращаться ошибка без записи всех параметров в групповой записи.

Общий список регистров

Параметр

Адрес (dec)

Адрес (hex)

Описание

Тип данных

Архив (см. раздел)

Период архивирования

900

0x0384

Частота записи архива. Указывается в секундах.

Если 0 – Архивация не ведется

Unsigned 16

Количество архивов

901

0x0385

Unsigned 32

Размер архива

908

0x038C

Unsigned 32

Последний индекс архива

910

0x038E

Unsigned 32

Часы реального времени

Время в миллисек

61563

0xF07B

Время работы прибора с момента подачи питания (USB или внешнего)

Unsigned 32

Время и дата (UTC)

61553

0xF071

Текущее время в секундах от 1 января 2000 г.

Date time 32

Часовой пояс

61555

0xF073

Задает часовой пояс, в котором находится прибор

Enum 38

Переменные даты и времени (см. раздел)

Секунды

61557

0xF075

—

Unsigned 8

Минуты

61558

0xF076

—

Unsigned 8

Часы

61559

0xF077

—

Unsigned 8

Дни

61560

0xF078

—

Unsigned 8

Месяцы

61561

0xF079

—

Unsigned 8

Годы

61562

0xF07A

—

Unsigned 16

День недели

61556

0xF074

—

Enum 8

Батарея

Напряжение

801

0x0321

—

Unsigned 16

Пороговое напряжение

800

0x0320

—

Unsigned 16

Состояние

802

0x0322

—

Enum 2

Настройки Ethernet* (см. раздел)

MAC адрес

61712

0xF110

Устанавливается на заводе-изготовителе и является неизменным

String 144

Установить IP адрес

20

0x0014

Записывает измененный параметр в энергонезависимую память прибора

Unsigned 32

Установить маску подсети

22

0x0016

Unsigned 32

Установить IP адрес шлюза

24

0x0018

Unsigned 32

Режим DHCP

32

0x0020

Настройка режима работы DHCP. Возможные значения:

  0 – выкл.

  1 – вкл.

Enum 2

Применить

33

0x0021

Используется для записи в энергонезависимую память новых значений:

  0 — нет,

  1 — да

Enum 2

Статус подключения

34

0x0022

Отображает статус подключения прибора к сети Ethernet:

  0 — Отсутствует MAC,

  1 — Норма,

  2 — Кабель не подключен,

  3 — DHCP сервер не доступен

  4 — Ошибка интерфейса

Enum 6

Текущие настройки

MAC адрес

61712

0xF110

МАС-адрес интерфейса Ethernet. Задается на заводе-изготовителе

String 144

Текущий IP адрес

26

0x001A

Текущие параметры с которыми работает интерфейс Ethernet

Unsigned 32

Текущая маска подсети

28

0x001C

Unsigned 32

Текущий IP адрес шлюза

30

0x001E

Unsigned 32

Параметры интерфейса RS-485** (см. раздел)

Скорость

750

0x02EE

Скорость работы СОМ-порта. Возможные значения:

  3 – 9600 бит/с

  4 – 14400 бит/с

  5 – 19200 бит/с

  6 – 38400 бит/с

  7 – 57600 бит/с

  8 – 115200 бит/с

Enum 6

Размер данных

751

0x02EF

Размер данных в посылке. Возможные значения:

  0 – 8 бит

  1 – 7 бит

Enum 2

Контроль четности

752

0x02F0

Количество стоп-бит. Возможные значения:

  0 – нет

  1 – нечет

  2 – чет

Enum 3

Кол. стоп-битов

753

0x02F1

Возможные значения:

  0 – 1 стоп

  1 – 2 стопа

Enum 2

Slave ID

754

0x02F2

Адрес прибора в сети RS-485. По умолчанию — 16

Unsigned 8

Modbus Slave*

Таймаут перехода в безопасное состояние

700

0x02BC

Прибор переходит в безопасное состояние, если в течение времени тайм-аута отсутствуют команды от Мастера сети. Если значение 0, то переход в безопасное состояние отключен

Unsigned 8

Отсутствует сетевой обмен по Modbus

53248

0xD000

—

Enum 2

Права удалённого доступа из OwenCloud*

Разрешение конфигурирования

701

0x02BD

Возможные значения:

  0 — запрещено,

  1 — разрешено

Enum 2

Управление и запись значений

702

0x02BE

Возможные значения:

  0 — заблокировано,

  1 — разрешено

Enum 2

Доступ к регистрам Modbus

703

0x02BF

Возможные значения:

  0 — полный запрет,

  1 — только чтение,

  2 — только запись,

  3 — полный доступ

Enum 4

USB host (см. раздел)

Статус устройства

59990

0xEA56

Статус подключенного устройства (см. таблицу)

Enum 9

Имя папки

59991

0xEA57

Имя папки на USB flash в которую пишется архивString 128

Процент записи

59999

0xEA5F

Отображает количество процентов до окончания записи на USB flash

Unsigned 8

Пользовательский экран (см. раздел)

Экран 1

1020

0x03FC

Параметры для выбора, что отображается на верхнем и нижнем ЦИ

Enum 9

Экран 2

1022

0x03FE

Enum 9

Экран 3

1024

0x0400

Enum 9

Время бездействия

1026

0x0402

Время автоматического возврата из меню настроек в режим отображения параметров при отсутствии активности (нажатия кнопок)

Enum 5

Смена экранов

1028

0x0404

Автоматическая смена экранов отображения параметров. Выбирается из списка в секундах

Enum 6

Режим ВУ

1030

0x0406

Настройка вывода параметра мощности (только для аналогового выхода)

Enum 2

Устройство 1 (см. раздел)

Тип датчика

60024

0xEA78

Тип устройства. Для ЛУ Наработки времени с высоким уровнем сигнала время считается после среза, с низким – после фронта

Enum 5

Множитель

60025

0xEA79

Показания счетчика/тахометра умножаются на множитель и отображаются на ЦИ

Float 32

Измеренное значение

60002

0xEA62

—

Float 32

Положение десятичной точки

60027

0xEA7B

Положение десятичной точки. Авто – прибор определяет значение целой части и отображает ее полностью, остальные разряды относит на дробную часть (если она есть):

0...5 – отображается количество знаков после точки

Enum 7

Работа при уставке

60028

0xEA7C

Enum 3

Работа при сбросе

60029

0xEA7D

Enum 3

Блокировка сброса с кнопки

60030

0xEA7E

Блокировка кнопки сброса для счетчика и наработки времени

Enum 2

Вход 1

60031

0xEA7F

Выбор функции для входа

Enum 12

Вход 2

60032

0xEA80

Enum 12

Вход 3

60033

0xEA81

Enum 12

Вход 4

60034

0xEA82

Enum 12

Вход 5

60035

0xEA83

Enum 12

Состояние

60004

0xEA64

Отображение текущего состояния ЛУ

Enum 6

Маска событий

60005

0xEA65

Битовая маска событий ВУ

Unsigned 16

Сброс

60111

0xEACF

Алгоритм работы при сигнале Сброс (внешний или кнопка)

Unsigned 8

Параметры счетчика/энкодера (см. раздел)

Режим

60018

0xEA72

Режим работы для счетчика

Enum 5

Начальное значение

60019

0xEA73

Начальное значение для счетчика. Данное значение присваивается счетчику/энкодеру при изменении типа устройства, а затем включении счетчика/энкодера

Signed 32

Параметры тахометра (см. раздел)
Масштаб тахометра 1

60021

0xEA75

Масштаб отображения. Масштаб тахометра определяет на какой коэффициент умножается измеренное значение:

  • Сек – на 1;

  • Мин – на 60;

  • Час – на 3600;

  • Множитель – на значение, заданное в параметре Множитель

Enum 4

Параметры счетчика наработки (см. раздел)

Масштаб счетчика наработки

60022

0xEA76

Масштаб отображения счетчика наработки. Если текущее значение времени больше, чем умещается в данный формат, то автоматически будет выбран следующий. Возможные значения:

  Часы/Минуты/Секунды

  Часы/Мин

  Часы

Enum 3

Число срабатываний счетчика наработки 1

60000

0xEA60

Число срабатываний счетчика наработки

Unsigned 32

Старт работы счетчика наработки

60023

0xEA77

Старт работы счетчика наработки

Enum 2

Устройство 2 (см. раздел)

Тип датчика

60042

0xEA8A

Тип устройства. Для ЛУ Наработки времени с высоким уровнем сигнала время считается после среза, с низким – после фронта

Enum 5

Множитель

60043

0xEA8B

Показания счетчика/тахометра умножаются на множитель и отображаются на ЦИ

Float 32

Измеренное значение

60011

0xEA6B

—

Float 32

Положение десятичной точки

60045

0xEA8D

Положение десятичной точки. Авто – прибор определяет значение целой части и отображает ее полностью, остальные разряды относит на дробную часть (если она есть):

0...5 – отображается количество знаков после точки

Enum 7

Работа при уставке

60046

0xEA8E

Enum 3

Работа при сбросе

60047

0xEA8F

Enum 3

Блокировка сброса с кнопки

60048

0xEA90

Блокировка кнопки сброса для счетчика и наработки времени

Enum 2

Вход 1

60049

0xEA91

Выбор функции для входа

Enum 12

Вход 2

60050

0xEA92

Enum 12

Вход 3

60051

0xEA93

Enum 12

Вход 4

60052

0xEA94

Enum 12

Вход 5

60053

0xEA95

Enum 12

Состояние

60013

0xEA6D

Отображение текущего состояния ЛУ

Enum 6

Маска событий

60014

0xEA6E

Unsigned 16

Сброс

60112

0xEAD0

Алгоритм работы при сигнале Сброс (внешний или кнопка)

Unsigned 8

Параметры счетчика/энкодера (см. раздел)

Режим

60036

0xEA84

Режим работы для счетчика

Enum 5

Начальное значение

60037

0xEA85

Начальное значение для счетчика. Данное значение присваивается счетчику/энкодеру при изменении типа устройства, а затем включении счетчика/энкодера

Signed 32

Параметры тахометра (см. раздел)
Масштаб тахометра 2

60039

0xEA87

Масштаб отображения. Масштаб тахометра определяет на какой коэффициент умножается измеренное значение:

  • Сек – на 1;

  • Мин – на 60;

  • Час – на 3600;

  • Множитель – на значение, заданное в параметре Множитель

Enum 4

Параметры счетчика наработки (см. раздел)

Масштаб счетчика наработки

60040

0xEA88

Масштаб отображения счетчика наработки. Если текущее значение времени больше, чем умещается в данный формат, то автоматически будет выбран следующий. Возможные значения:

 Часы/Минуты/Секунды

 Часы/Мин

 Часы

Enum 3

Число срабатываний счетчика наработки 2

60009

0xEA69

Число срабатываний счетчика наработки

Unsigned 32

Старт работы счетчика наработки

60041

0xEA89

Старт работы счетчика наработки

Enum 2

Вход 1 (см. раздел)

Логический уровень

60054

0xEA96

Тип датчика на входе. NPN и PNP датчики имеют внешнюю подтяжку к плюсу или минусу ИП24. TTL и HTL не имеют внешней подтяжки, логика определяется типом уровня (низкий или высокий)

Enum 4

Минимальная длительность импульса, мкс

60055

0xEA97

Фильтр минимальной длительность импульса (мкс). После детектирования фронта/среза прибор отсчитывает время. Если импульс исчез за время меньшее, чем значение данного параметра – то прибор игнорирует данный импульс в подсчете

Unsigned 32

Минимальная длительность паузы, мкс

60057

0xEA99

Фильтр минимальной длительности паузы (мкс)

Unsigned 32

Вход 2 (см. раздел)

Логический уровень

60059

0xEA9B

Тип датчика на входе. NPN и PNP датчики имеют внешнюю подтяжку к плюсу или минусу ИП24. TTL и HTL не имеют внешней подтяжки, логика определяется типом уровня (низкий или высокий)

Enum 4

Минимальная длительность импульса, мкс

60060

0xEA9C

Фильтр минимальной длительность импульса (мкс). После детектирования фронта/среза прибор отсчитывает время. Если импульс исчез за время меньшее, чем значение данного параметра – то прибор игнорирует данный импульс в подсчете

Unsigned 32

Минимальная длительность паузы, мкс

60062

0xEA9E

Фильтр минимальной длительности паузы (мкс)

Unsigned 32

Вход 3 (см. раздел)

Логический уровень

60064

0xEAA0

Тип датчика на входе. NPN и PNP датчики имеют внешнюю подтяжку к плюсу или минусу ИП24. TTL и HTL не имеют внешней подтяжки, логика определяется типом уровня (низкий или высокий)

Enum 4

Минимальная длительность импульса, мкс

60065

0xEAA1

Фильтр минимальной длительность импульса (мкс). После детектирования фронта/среза прибор отсчитывает время. Если импульс исчез за время меньшее, чем значение данного параметра – то прибор игнорирует данный импульс в подсчете

Unsigned 32

Минимальная длительность паузы, мкс

60067

0xEAA3

Фильтр минимальной длительности паузы (мкс)

Unsigned 32

Вход 4 (см. раздел)

Логический уровень

60069

0xEAA5

Тип датчика на входе. NPN и PNP датчики имеют внешнюю подтяжку к плюсу или минусу ИП24. TTL и HTL не имеют внешней подтяжки, логика определяется типом уровня (низкий или высокий)

Enum 4

Минимальная длительность импульса, мкс

60070

0xEAA6

Фильтр минимальной длительность импульса (мкс). После детектирования фронта/среза прибор отсчитывает время. Если импульс исчез за время меньшее, чем значение данного параметра – то прибор игнорирует данный импульс в подсчете

Unsigned 32

Минимальная длительность паузы, мкс

60072

0xEAA8

Фильтр минимальной длительности паузы (мкс)

Unsigned 32

Вход 5 (см. раздел)

Логический уровень

60074

0xEAAA

Тип датчика на входе. NPN и PNP датчики имеют внешнюю подтяжку к плюсу или минусу ИП24. TTL и HTL не имеют внешней подтяжки, логика определяется типом уровня (низкий или высокий)

Enum 4

Минимальная длительность импульса, мкс

60075

0xEAAB

Фильтр минимальной длительность импульса (мкс). После детектирования фронта/среза прибор отсчитывает время. Если импульс исчез за время меньшее, чем значение данного параметра – то прибор игнорирует данный импульс в подсчете

Unsigned 32

Минимальная длительность паузы, мкс

60077

0xEAAD

Фильтр минимальной длительности паузы (мкс)

Unsigned 32

Выход 1 (см. раздел)

Уставка S

60079

0xEAAF

Значение уставки для срабатывания по превышению значения. Параметр только для счетчика/тахометра/энкодера

Float 32

Уставка Н

60081

0xEAB1

Уставка только для для счетчика наработки. Задается XX.xx.xx → xx.XX.xx → xx.xx.XX

Time 32

Состояние ВУ по умолчанию

60094

0xEABE

Для аналогового ВУ

Enum 2

Тип выхода

60006

0xEA66

Enum 4

Значение

60007

0xEA67

Float 32

Аналоговый выход (см. раздел)

Режим регистратора

60083

0xEAB3

Enum 4

Нижнее значение

60084

0xEAB4

Float 32

Верхнее значение

60086

0xEAB6

Float 32

Дельта

60088

0xEAB8

Дельта (для П-регуляторов) — зона пропорциональности. Зона пропорциональности соответствует диапазону: от Уставка – Дельта до Уставка + Дельта

Float 32

Дискретный выход (см. раздел)

Гистерезис

60090

0xEABA

Гистерезис срабатывания дискретного ВУ тахометра. Для исключения дребезга ВУ при значении Входа около уставки. Для включения ВУ требуется достигнуть уставки, для отключения: уставка минус гистерезис. (Только для Дискретного ВУ и Тахометра)

Unsigned 32

Режим выхода

60092

0xEABC

Режим работы выхода при достижении уставки

Enum 3

Время удержания ВУ, с

60093

0xEABD

Время удержания активного ВУ для режимов Вкл.Врм и Вкл.крт

Unsigned 16

Выход 2 (см. раздел)

Уставка S

60095

0xEABF

Значение уставки для срабатывания по превышению значения. Параметр только для счетчика/тахометра/энкодера

Float 32

Уставка Н

60097

0xEAC1

Уставка только для счетчика наработки. Задается XX.xx.xx → xx.XX.xx → xx.xx.XX

Time 32

Состояние ВУ по умолчанию

60110

0xEACE

Для аналогового ВУ

Enum 2

Тип выхода

60015

0xEA6F

Enum 4

Значение

60016

0xEA70

Float 32

Аналоговый выход (см. раздел)

Режим регистратора

60099

0xEAC3

Enum 4

Нижнее значение

60100

0xEAC4

Float 32

Верхнее значение

60102

0xEAC6

Float 32

Дельта

60104

0xEAC8

Дельта (для П-регуляторов) — зона пропорциональности. Зона пропорциональности соответствует диапазону: от Уставка – Дельта до Уставка + Дельта

Float 32

Дискретный выход (см. раздел)

Гистерезис

60104

0xEB52

Гистерезис срабатывания дискретного ВУ тахометра. Для исключения дребезга ВУ при значении Входа около уставки. Для включения ВУ требуется достигнуть уставки, для отключения: уставка минус гистерезис. (Только для Дискретного ВУ и Тахометра)

Unsigned 32

Режим выхода

60108

0xEB54

Режим работы выхода при достижении уставки

Enum 3

Время удержания ВУ, с

60109

0xEB56

Время удержания активного ВУ для режимов Вкл.Врм и Вкл.крт

Unsigned 16

Примечание

* Только для исполнений с интерфейсом Ethernet.

** Только для исполнений с интерфейсом RS-485.

Работа по протоколу Modbus

Список поддерживаемых функций

Название функции

Код согласно спецификации Modbus

Описание функции

MODBUS_READ_HOLDING_REGISTERS

3 (0x03)

Чтение значений из одного или нескольких регистров хранения

MODBUS_READ_INPUT_REGISTERS

4 (0x04)

Чтение значений из одного или нескольких регистров ввода

MODBUS_WRITE_SINGLE_REGISTER

6 (0x06)

Запись значения в один регистр

MODBUS_WRITE_MULTIPLE_REGISTERS

16 (0x10)

Запись значений в несколько регистров

MODBUS_READ_FILE_RECORD

20 (0x14)

Чтение архива из файла

MODBUS_WRITE_FILE_RECORD

21 (0x15)

Запись архива в файл

Параметры битовой маски могут читаться функциями 0х03 и 0х01. При использовании функции 0x01 номер регистра следует умножить на 16 и прибавить номер бита.

Общие регистры оперативного обмена по протоколу Modbus
НазваниеРегистрРазмерТипОписание
Название (имя) прибора для показа пользователю (DEV)0xF00032 байтаСимвольная строкаКодировка Win-1251
Версия встроенного ПО прибора для показа пользователю (VER)0xF01032 байтаСимвольная строкаКодировка Win-1251
Название платформы0xF02032 байтаСимвольная строкаКодировка Win-1251
Версия платформы0xF03032 байтаСимвольная строкаКодировка Win-1251
Версия аппаратного обеспечения0xF04016 байтСимвольная строкаКодировка Win-1251
Дополнительная символьная информация0xF04816 байтСимвольная строкаКодировка Win-1251
Время и дата0xF0804 байтаUnsigned 32В секундах с 2000 г.
Часовой пояс0xF0822 байтаSigned shortСмещение в минутах от Гринвича
Заводской номер прибора0xF08432 байтаСимвольная строкаКодировка Win-1251, используется 17 символов
Основные форматы данных
Формат данныхКол-во регистровРазмерОписание
Unsigned 1612 байтаЦелое число без знака
Unsigned 3224 байта
Signed 1612 байтаЦелое число со знаком
Date time 3224 байтаДата/Время в секундах с 1 января 2000 г.
Специальные форматы данных
Формат данныхКол-во регистровРазмерОписание
Enum хх11 байт

Описывает позицию выбранного параметра из списка доступных, например, тип датчика

Float 3224 байт

Вещественный формат представления данных

Unsigned 811 байтЦелочисленный беззнаковый формат
String 4836 байтСтрока из шести символов
String 6448 байтСтрока из восьми символов
String 128816 байтСтрока из шестнадцати символов

Список регистров Modbus представлен в таблице А..

При работе с переменными, занимающими два и более регистра:

  • порядок байт — старшим байтом вперед;

  • порядок регистров — младшим регистром вперед.

Обработка ошибок обмена по Modbus

Список кодов общих ошибок Modbus

Возвращаемый код*

Описание ошибки

01

В приборе не реализована обработка запрашиваемого кода функции

02

Адрес данных, указанный в запросе, отсутствует в приборе. Критерии проверки – соответствие диапазону начального адреса регистра и количество регистров

03

Значение, содержащееся в поле данных запроса, является недопустимой величиной. Критерий проверки – соответствие длины записываемых или читаемых данных размерности типа регистра; соответствие записываемой величины условиям минимального и максимального значений регистра

04

Невосстанавливаемая ошибка. Критерий – получение запроса при нахождении прибора в состоянии «Авария»
05

Запрос принят в работу, но на его обработку требуется много времени. Код ошибки предохраняет ведущее устройство от генерации ошибки тайм-аута. Критерий проверки – время на обработку запроса превышает заданное значение (например, при приеме запроса при исполнении программы логики)

06

Устройство занято. Критерий – прием запроса при наличии в обработке предыдущего запроса

08

Ошибка при обращении с запросами на чтение (функция 20) или запись (функция 21) файла. Критерий – неверная CRC или нарушение целостности файла при его чтении из памяти

Примечание
* Согласно спецификации Modbus.

Обработка пакетов производится в следующем порядке:

  1. Проверяется валидность пакета. Не прошедший проверку пакет отбрасывается.

  2. Проверяется адрес (SlaveID), если получен чужой пакет, то такой пакет игнорируется.

  3. Проверка на функцию Modbus.

Если приходит запрос с функцией не из таблицы выше, то выдается ошибка «MODBUS_ILLEGAL_FUNCTION».

Расшифровка ошибок данных и файлов приведена в таблицах ниже.

Обработка ошибок данных
Используемая функцияНаименование ошибкиВозможная причина ошибки
MODBUS_READ_ HOLDING_REGISTERSMODBUS_ILLEGAL_DATA_ADDRESS

Количество запрашиваемых регистров больше максимально возможного числа (125).

Запрос несуществующего параметра

MODBUS_READ_INPUT_ REGISTERSMODBUS_ILLEGAL_DATA_ADDRESS

Количество запрашиваемых регистров больше максимально возможного числа (125).

Запрос несуществующего параметра

MODBUS_WRITE_SINGLE_ REGISTERMODBUS_ILLEGAL_DATA_ADDRESS

Попытка записи параметра, размер которого превышает 2 байта.

Попытка записи параметра, доступ на запись к которому запрещен.

Попытка записи параметра такого типа, который данная функция не поддерживает.

Запрос несуществующего параметра.

Поддерживаемые типы данных:

  • знаковые и беззнаковые целые (размер не более 2 байт);

  • перечисляемые

MODBUS_ILLEGAL_DATA_VALUEВыход за пределы максимального или минимального ограничений для параметра
MODBUS_WRITE_ MULTIPLE_REGISTERSMODBUS_ILLEGAL_DATA_ADDRESS

Запись несуществующего параметра.

Попытка записи параметра, доступ на запись к которому запрещен.

Количество записываемых регистров больше максимального возможного числа (123)

MODBUS_ILLEGAL_DATA_VALUE

Не найден терминирующий символ (\0) в строковом параметре.

Размер запрашиваемых данных меньше размера первого или последнего в запросе параметра.

Выход за пределы максимального или минимального ограничений для параметра

Ошибки во время работы с файлами архива
Используемая функцияНаименование ошибкиВозможная причина ошибки
MODBUS_READ_FILE_ RECORDMODBUS_ILLEGAL_ FUNCTIONОшибочный размер данных (0x07 ≤ data length ≤ 0xF5)
MODBUS_ILLEGAL_DATA_ ADDRESS

Reference type не соответствует спецификации;

не удалось открыть файл для чтения (возможно, он отсутствует)

MODBUS_ILLEGAL_DATA_ VALUEНе удалось переместиться к нужному смещению в файле
MODBUS_SLAVE_DEVICE_ FAILURE

Ошибка удаления файла при запросе на удаление.

Запрос слишком большого количества данных (больше 250 байт).

Недопустимый record number (больше 0x270F).

Недопустимый record length (больше 0x7A)

MODBUS_WRITE_FILE_ RECORDMODBUS_ILLEGAL_ FUNCTIONОшибочный размер данных (0x09 ≤ data length ≤ 0xFB)
MODBUS_ILLEGAL_DATA_ ADDRESS

Reference type не соответствует спецификации.

Не удалось открыть файл для записи

MODBUS_SLAVE_DEVICE_ FAILURE

Запрашиваемый файл отсутствует.

Запрашиваемый файл доступен только для чтения.

Не удалось записать необходимое количество байт

Возможные неисправности и способы их устранения

Возможные неисправности и способы их устранения
НеисправностьВозможная причинаСпособ устранения
Светодиод СТ1 светит желтым и прибор не выполняет никаких действийНедопустимая конфигурация ЛУ1Изменить настройки соответствующего ЛУ (см. таблицу)
Светодиод СТ2 светит желтым и прибор не выполняет никаких действийНедопустимая конфигурация ЛУ2

Расчет вектора инициализации для шифрования файла архива

Для расшифровки файла архива в качестве вектора инициализации следует использовать хеш-функцию. Хеш-функция должна возвращать 8 байт (тип long long).

Пример реализации хеш-функции на языке программирования С:

typedef union {         struct {                 unsigned long lo;                 unsigned long hi;         };         long long hilo; }LONG_LONG; long long Hash8(const char *str) {     // На основе Rot13         LONG_LONG temp;         temp.lo = 0;         temp.hi = 0;         for ( ; *str; )         {                 temp.lo += (unsigned char) (*str);                 temp.lo –= (temp.lo << 13) | (temp.lo >> 19);                 str++;                 if (!str) break;                 temp.hi += (unsigned char) (*str);                 temp.hi –= (temp.hi << 13) | (temp.hi >> 19);                 str++;         }         return temp.hilo; }

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

Опасность

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

Внимание

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может привести к небольшим травмам.

Предупреждение

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая может привести к повреждению имущества.

Примечание

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации, а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное Объединение ОВЕН» и его контрагенты не будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с любым ущербом, возникшим в результате установки или использования прибора с нарушением действующей нормативно-технической документации.
