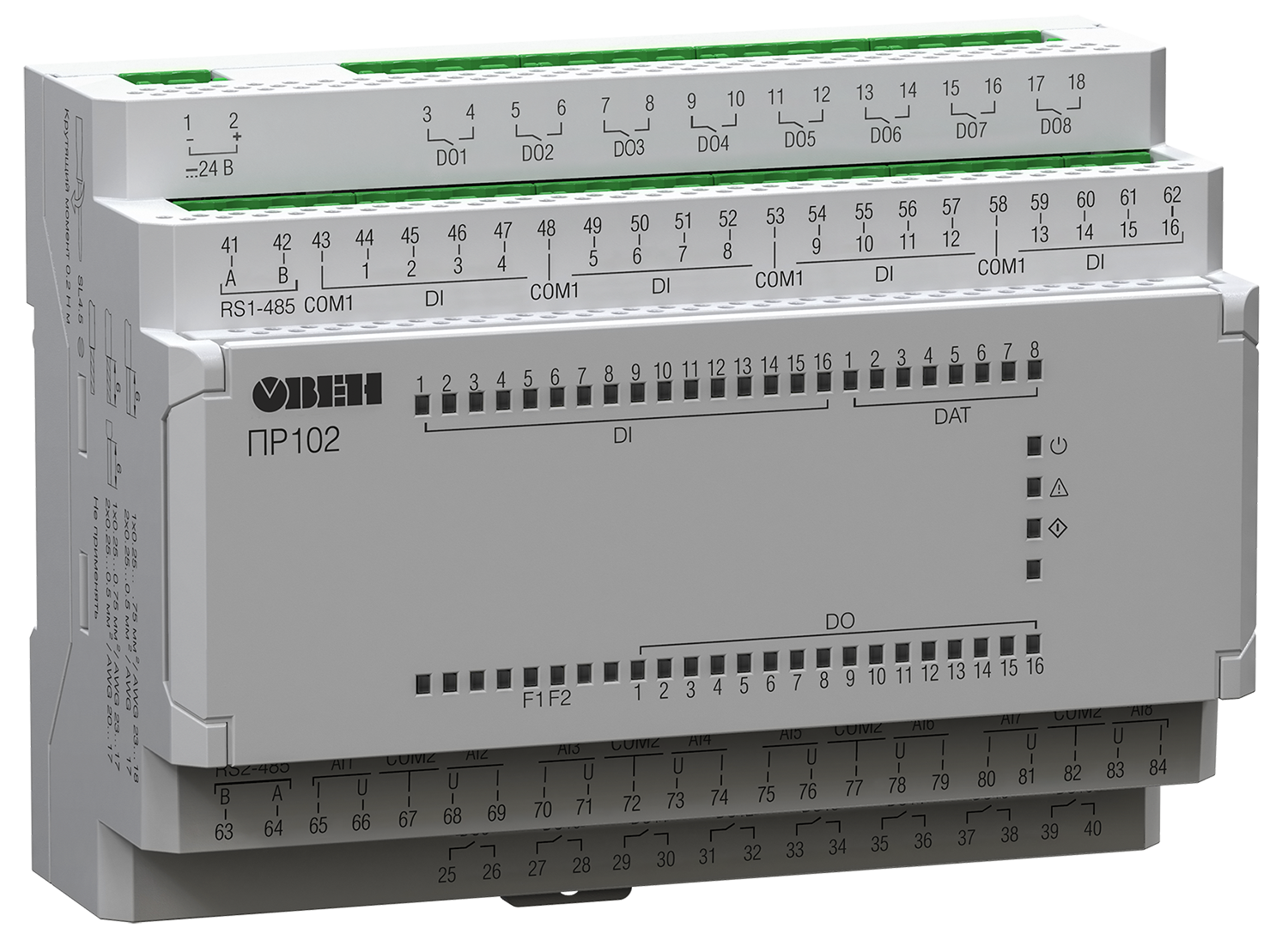

Руководство по эксплуатации

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием устройства управляющего многофункционального ПР102, в дальнейшем по тексту именуемых «прибор» или «ПР102».

Подключение, настройка и техобслуживание прибора должны производиться только квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

Функциональные возможности прибора могут быть расширены с помощью модулей расширения (подключаются к интерфейсу модульной шины с помощью кабеля, см. раздел):

  • ПРМ-X.1 – модуль дискретного ввода-вывода;

  • ПРМ-X.2 – комбинированный модуль расширения входов-выходов;

  • ПРМ-X.3 – модуль аналогового ввода-вывода.

Прибор изготавливается в различных модификациях, указанных в коде полного условного обозначения:

Graphic
Примечание

Расшифровка буквенных индексов входов и выходов приведена в таблице.

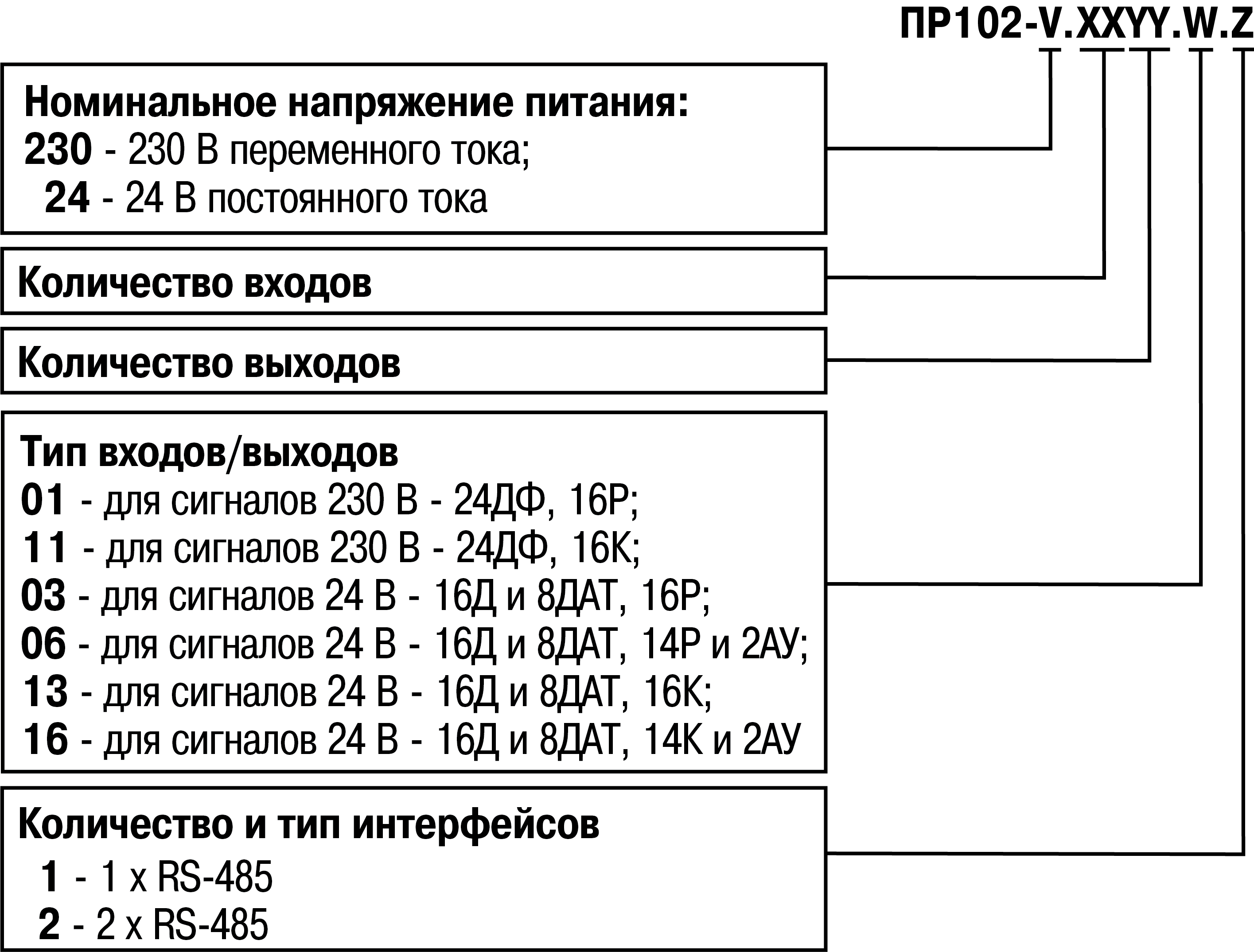

Пример наименования при заказе: ПР102-24.2416.06.1.

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит устройство управляющее многофункциональное ПР102, работающее при номинальном напряжении питания 24 В постоянного тока, оснащенное:

  • 16 дискретными входами для сигналов 24 В постоянного тока;
  • восемью универсальными входами для измерения аналоговых сигналов 0…10 В, 4…20 мА, термисторов;
  • 14 дискретными выходами типа электромагнитное реле;
  • двумя универсальными аналоговыми выходами;
  • одним интерфейсом RS-485.

Термины и аббревиатуры

  • АЦП – аналого-цифровой преобразователь.

  • Выходной элемент (ВЭ) – элемент схемы прибора, служащий для подключения исполнительных механизмов или коммутации внешнего управляющего сигнала.

  • Исполнительный механизм (ИМ) – внешнее устройство, функционирующее под управлением прибора.

  • ОЗУ – оперативное запоминающее устройство, оперативная память.

  • ПЗУ – постоянное запоминающее устройство, энергонезависимая память.

  • ПК – персональный компьютер.

  • ПО – программное обеспечение.

  • Пользовательская программа – программа, созданная в OwenLogic.

  • ЦАП – цифро-аналоговый преобразователь.

  • ШИМ – широтно-импульсная модуляция.

  • ТС – термометр сопротивления.

  • Modbus – открытый протокол обмена по сети RS-485, разработан компанией ModiCon, в настоящий момент поддерживается независимой организацией Modbus-IDA (www.modbus.org).

  • OwenLogic – специализированная среда программирования прибора на основе визуального языка графических диаграмм FBD (Function Block Diagram).

  • Retain-память – энергонезависимая память для хранения значений Retain-переменных пользовательской программы

    .
  • Retain-переменные – переменные пользовательской программы, значение которых сохраняется в случае выключения питания прибора.

  • РТС датчики – (Positive Temperature Coefficient – положительный температурный коэффициент) это термисторы с положительным температурным коэффициентом сопротивления.

  • NТС датчики – (Negative Temperature Coefficient – отрицательный температурный коэффициент) это термисторы с отрицательным температурным коэффициентом сопротивления.

Назначение и функции

Прибор предназначен для построения простых автоматизированных систем управления технологическим оборудованием в промышленности, жилищно-коммунальном и сельском хозяйстве.

Прибор программируется в OwenLogic.

Прибор выпускается согласно ТУ 26.51.70-030-46526536-2019.

Функции прибора:

  • работа по программе, записанной в память;
  • работа в сети RS-485 по протоколу Modbus RTU/Modbus ASCII в режиме Master или Slave;
  • обработка входных сигналов от датчиков;

  • управление подключенными устройствами с помощью дискретных или аналоговых сигналов.

Технические характеристики и условия эксплуатации

Технические характеристики

Модификации прибора
МодификацияТип питанияВходыВыходыКоличество RS-485
ДискретныеАналоговыеДискретныеАналоговые

ПР102-230.2416.01.1

~230 В24 ДФ*16 Р1

ПР102-230.2416.01.2

~230 В24 ДФ16 Р2
ПР102-230.2416.11.1 ~230 В24 ДФ16 K1
ПР102-230.2416.11.2 ~230 В24 ДФ16 K2

ПР102-24.2416.03.1

=24 В

16 Д

8 ДАТ

16 Р

1

ПР102-24.2416.03.2

=24 В

16 Д

8 ДАТ

16 Р

2

ПР102-24.2416.06.1

=24 В

16 Д

8 ДАТ

14 Р

2 АУ

1

ПР102-24.2416.06.2

=24 В

16 Д

8 ДАТ

14 Р

2 АУ

2

ПР102-24.2416.13.1

=24 В

16 Д

8 ДАТ

16 К

1

ПР102-24.2416.13.2

=24 В

16 Д

8 ДАТ

16 К

2

ПР102-24.2416.16.1

=24 В

16 Д

8 ДАТ

14 К

2 АУ

1

ПР102-24.2416.16.2

=24 В

16 Д

8 ДАТ

14 К

2 АУ

2
Примечание
* Расшифровка обозначений приведена в таблице.
Сводная таблица характеристик
ТипТаблица характеристик
Характеристики приборов с питанием 230 Втаблица
Характеристики приборов с питанием 24 Втаблица
Дискретный вход для сигналов ~230 В (вход типа «ДФ»)таблица
Дискретный вход для сигналов =24 В (вход типа «Д»)таблица
Универсальный аналоговый вход (вход типа «ДАТ»)таблица
Дискретный выход типа «электромагнитное реле» (выход типа «Р»)таблица
Дискретный выход типа «транзисторная оптопара» (выход типа «К»)таблица
Универсальный аналоговый выход типа «ток 4...20 мА/напряжение 0...10 В» (выход типа «АУ»)таблица
Характеристики питания 230 В

Наименование

Значение

Диапазон переменного напряжения питания

90…264 В (номинальное 230 В, при 50 Гц)

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

Гальваническая развязка

Есть

Электрическая прочность изоляции между входом питания и другими цепями

2300 В

Потребляемая мощность, не более

15 ВА

Характеристики питания 24 В

Наименование

Значение

Диапазон напряжения питания

=9…30 В (номинальное =24 В)

Защита от подключения питания неправильной полярностиЕсть

Потребляемая мощность, не более

8 Вт

Общие характеристики прибора
ПараметрЗначение

Вычислительные ресурсы и дополнительное оборудование

Наименование

Значение

Минимальное время цикла (зависит от сложности программы)

1 мс

Объем памяти для сетевых переменных (режим SLAVE)

128 байт

Количество подключаемых модулей расширения, не более

2

Модули расширения

Серия ПРМ

Встроенные часы реального времени

Да

Точность работы встроенных часов прибора при +25 °С

± 3 с/сутки

Время автономной работы часов от сменного элемента питания

5 лет

Элемент питания встроенных часов реального времени

CR2032

Программирование

Среда программирования

OwenLogic

Объем Retain памяти

1016 байт

Объем ПЗУ

128 кбайт

Объем ОЗУ

32 кбайт

Интерфейс программирования

USB

Интерфейсы связи

Тип и количество сетевых интерфейсов

RS-485, 1 или 2

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Master/Slave

Скорость передачи данных

9600, 14400, 19200, 38400, 57600, 115200 бит/с

Электрическая прочность изоляции между RS-485 и другими цепями

1500 В

Индикация и управление
Элементы индикации и управлениясм. раздел

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры

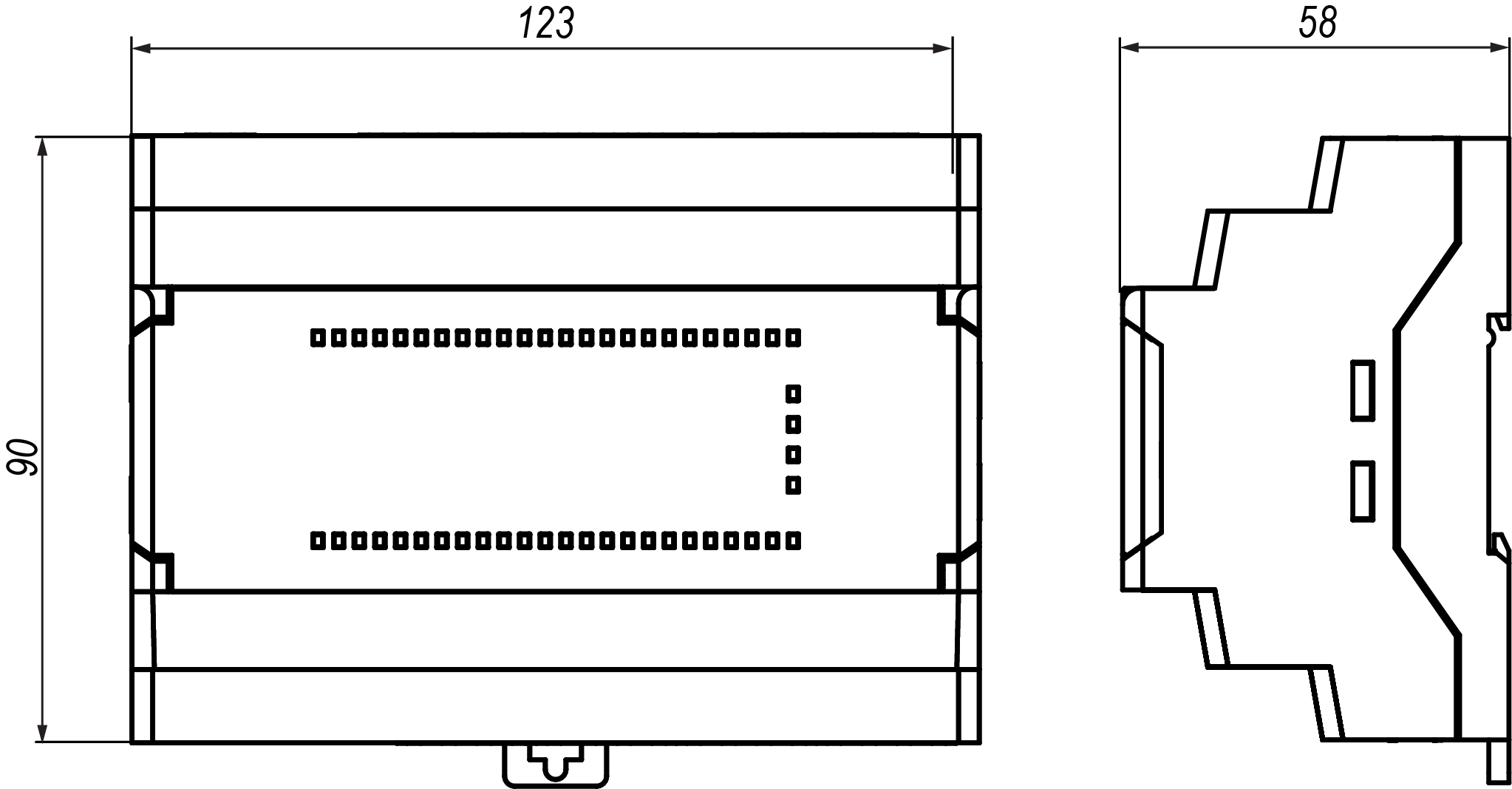

123 × 90 × 58 мм

Степень защиты корпуса по ГОСТ 14254-2015

IP20

Масса прибора, не более (для всех вариантов исполнений)

0,6 кг

Средний срок службы

8 лет

Характеристики входов



Характеристики дискретных входов типа «ДФ»

Наименование

Значение

Напряжение «логической единицы»

164…264 В

Ток «логической единицы»

0,75…15 мА

Напряжение «логического нуля»

0…40 В

Ток «логического нуля»

0…15 мА

Минимальная длительность импульса, воспринимаемая дискретным входом

25 мс

Максимальное время реакции на событие по дискретному входу

50 мс

Максимальная частота следования импульсов

10 Гц

Гальваническая развязка

Групповая, по 4 входа

Электрическая прочность изоляции между группами каналов

1780 В

Электрическая прочность изоляции относительно других цепей прибора

2300 В



Характеристики дискретных входов типа «Д»

Наименование

Значение

Напряжение «логической единицы»

8,5…30 В

Ток «логической единицы»

2…5 мА

Напряжение «логического нуля»

минус 3…плюс 5 В

Ток «логического нуля»

0…15 мА

Минимальная длительность импульса, воспринимаемая дискретным входом

5 мс

Максимальное время реакции на событие по дискретному входу

30 мс

Максимальная частота следования импульсов

200 Гц

Гальваническая развязка

Отсутствует

Защита от подключения питания неправильной полярностиЕсть



Характеристики универсальных дискретно-аналоговых входов типа «ДАТ»

Наименование

Значение

Разрешающая способность АЦП12 бит

Период обновления результатов измерения восьми каналов, мс, не более

1

Гальваническая развязка

Отсутствует

Режим аналогового входа 1 (сигналы тока и напряжения)

Тип измеряемых сигналов, униполярный

0…10 В,

4…20 мА

Предел основной приведенной погрешности

± 0,5 %

Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов

0,5 от основной

Входное сопротивление для режима 0…10 В, не менее

10 кОм

Режим аналогового входа 2 (сопротивление и термисторы)
Диапазон измерения

0…300 кОм

Значение единицы младшего разряда, не более

1 °С

Предел основной приведенной погрешности для сопротивлений 0...150 кОм, не более

± 1,0 %

Предел основной приведенной погрешности для сопротивлений 150...300 кОм, не более

± 2,0 %

Предел основной приведенной погрешности для ТС и датчиков NTC и PTC, не более

± 1,5 %

Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов

0,5 от основной

Режим дискретного входа

Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»1...8 В (устанавливается в OwenLogic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»2...9 В (устанавливается в OwenLogic)
Входной ток в режиме дискретного входа2…15 мА
Минимальная длительность импульса, воспринимаемая дискретным входом (постоянный ток)5 мс
Максимальная частота сигнала, воспринимаемая дискретным входом постоянного тока100 Гц

Поддерживаемые датчики и сигналы

Предупреждение

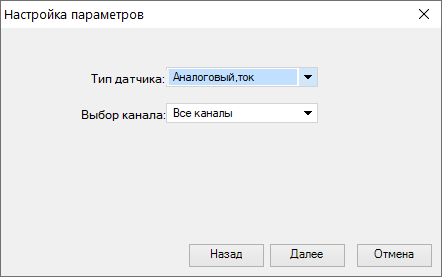

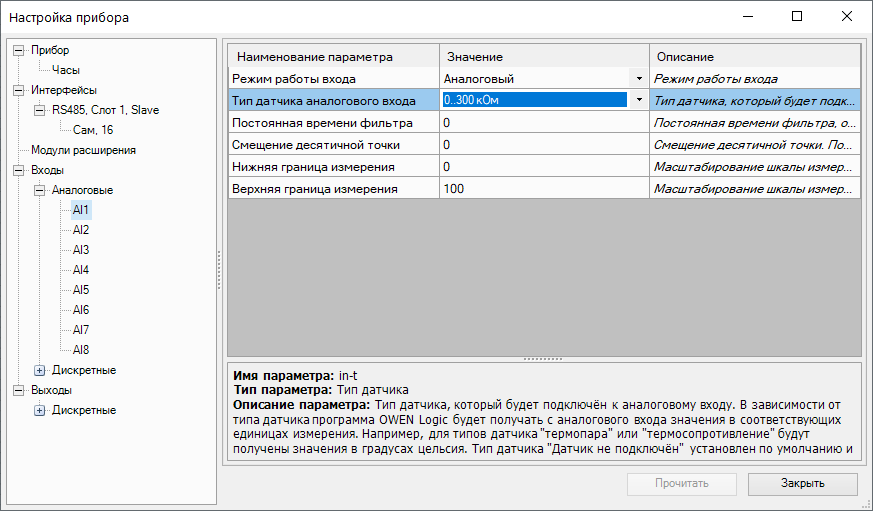

Перед подключением датчика из таблицы ниже следует настроить в OwenLogic тип сигнала, подаваемый на вход.
Датчики и сигналы, подключаемые к входу типа «ДАТ»

Наименование

Диапазон измерений

Сигнал постоянного напряжения0...10 В
Сигнал постоянного тока4...20 мА
Резистивный сигнал*0...300 кОм
Примечание
*С резистивным сигналом прибор работает как омметр, диапазон которого пользователь не может задать.
Список поддерживаемых ТС входом типа «ДАТ»

Наименование датчика по ГОСТ 6651–2009

Наименование датчика в OwenLogic

Диапазон температур

Pt 500 (α = 0,00385 °С−1)*

ТСП Pt 500 (α = 0,00385 °С−1)

–200…+850 °С

500П (α = 0,00391 °С−1)

ТСП Pt 500 (α = 0,00391 °С−1)

–200…+850 °С

Cu 500 (α = 0,00426 °С−1)

ТСМ Cu 500 (α = 0,00426 °С−1)

–50...+200 °С

500М (α = 0,00428 °С−1)

ТСМ Cu 500 (α = 0,00428 °С−1)

–180...+200 °С

Ni500 (α = 0,00617 °С−1)

ТСН Ni500 (α = 0,00617 °С−1)

–60...+180 °С

Cu 1000 (α = 0,00426 °С−1)

ТСМ Cu 1000 (α = 0,00426 °С−1)

–50...+200 °С

1000М (α = 0,00428 °С−1)

ТСМ Cu 1000 (α = 0,00428 °С−1)

–180...+200 °С

Pt 1000 (α = 0,00385 °С−1)

ТСП Pt 1000 (α = 0,00385 °С−1)

–200...+850 °С

1000П (α = 0,00391 °С−1)

ТСП Pt 1000 (α = 0,00391 °С−1)

–200...+850 °С

Ni 1000 (α = 0,00617 °С−1)

ТСН Ni 1000 (α = 0,00617 °С−1)

–60...+180 °С

Примечание
*  Коэффициент, определяемый по формуле Graphic, где R100, R0 — значения сопротивления термопреобразователя сопротивления по номинальной статической характеристике, при 100 и 0 °С соответственно и округляемый до пятого знака после запятой.
Поддерживаемые термисторы NTC входом типа «ДАТ»

Наименование датчика

Наименование датчика в OwenLogic

Диапазон температур

Серия B57861S, характеристика № 1008, R25 = 2 кОм

NTC1008 2 кОм

–55…+100 °С

Серия B57861S, характеристика № 8016, R25 = 3 кОм

NTC8016 3 кОм

–55…+145 °С

Серия B57861S, характеристика № 8016, R25 = 5 кОм

NTC8016 5 кОм

–35…+145 °С

Серия B57861S, характеристика № 8016, R25 = 10 кОм

NTC8016 10 кОм

–35…+155 °С

Серия B57861S, характеристика № 8018, R25 = 30 кОм

NTC8018 30 кОм

–20…+155 °С

Серия B57861S, характеристика № 2901, R25 = 50 кОм

NTC2901 50 кОм

–10…+155 °С

NTC3435, 10 кОм

NTC3435 10 кОм

–40…+105 °С

NTC3977, 10 кОм

NTC3977 10 кОм

–40…+125 °С

Поддерживаемые термисторы РТС входом типа «ДАТ»

Наименование датчика

Наименование датчика в OwenLogic

Диапазон температур

KTY82-110

PTC110

–55…+150 °С

KTY82-120

PTC120

–55…+150 °С

KTY82-121

PTC121

–55…+150 °С

KTY82-122

PTC122

–55…+150 °С

KTY82-150

PTC150

–55…+150 °С

KTY82-151

PTC151

–55…+150 °С

KTY82-152

PTC152

–55…+150 °С

Характеристики выходов

Характеристики дискретных выходов типа «Р»

Наименование

Значение

Тип выходного устройства

Электромагнитное реле (нормально разомкнутые контакты)

Электрическая прочность изоляции между выходом и другими цепями

  • 2300 В

Коммутируемое напряжение в нагрузке:

  • для цепи постоянного тока, не более

30 В (резистивная нагрузка)

  • для цепи переменного тока, не более

250 В (резистивная нагрузка)

Допустимый ток нагрузки, не более

  • 5 А при напряжении не более 250 В переменного тока и cos(φ) > 0,95;

  • 3 А при напряжении не более 30 В постоянного тока

Допустимый ток нагрузки, не менее

10 мА (при 5 В постоянного тока)

Электрический ресурс реле, не менее

  • 200000 циклов: 5 А при 250 В переменного тока;

  • 50000 циклов: 7 А при 250 В переменного тока;

  • 100000 циклов: 3 А, 30 В постоянного тока,

  • резистивная нагрузка

Характеристики дискретных выходов «К»

Наименование

Значение

Тип выходного устройства

Оптопара транзисторная n-p-n-типа

Тип коммутируемого сигнала

Постоянный ток

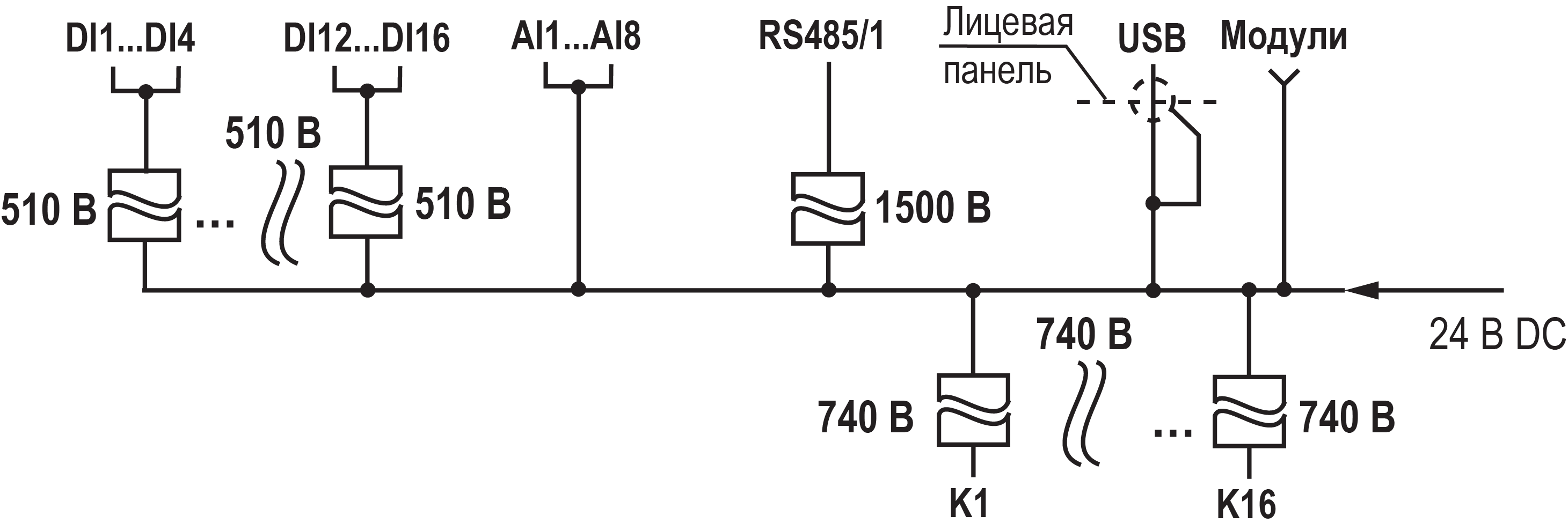

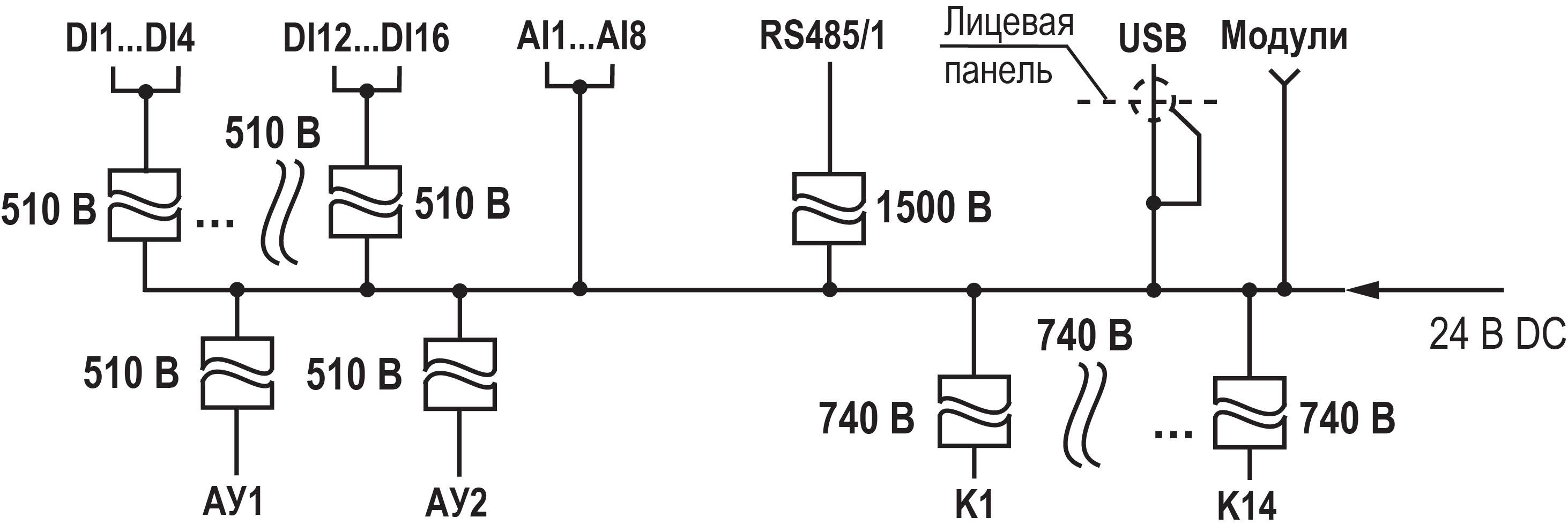

Электрическая прочность изоляции:

  между выходом и другими цепями

  между группами выходов



740 В

740 В

Коммутируемое напряжение в нагрузке, постоянного тока, не более

60 В

Допустимый ток нагрузки, не более

0,2 А

Характеристики универсальных аналоговых выходов «АУ»

Наименование

Значение

Тип аналогового выхода

Универсальный (ток или напряжение)

Разрядность ЦАП

12 бит

Напряжение питания

15…30 В

Диапазон генерации тока

4…20 мА

Диапазон генерации напряжения

0…10 В

Сопротивление нагрузки для режима:
  4...20 мА, не более300 Ом
  0...10 В, не менее1000 Ом

Предел основной приведенной погрешности

± 0,5 %

Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов

0,5 от основной

Гальваническая развязка

Есть (индивидуальная)

Электрическая прочность изоляции

510 В

Условия эксплуатации

Прибор предназначен для эксплуатации в следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 40 до плюс 55 °С;
  • верхний предел относительной влажности воздуха: не более 80 % при +35 °С и более низких температурах без конденсации влаги;
  • допустимая степень загрязнения 1 (несущественные загрязнения или наличие только сухих непроводящих загрязнений);
  • атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008 (частота вибрации от 10 до 55 Гц).

По устойчивости к воздействию атмосферного давления прибор соответствует группе Р1 по ГОСТ Р 52931-2008.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ 30804.6.2-2013.

По уровню излучения радиопомех (помехоэмиссии) прибор соответствует ГОСТ 30804.6.3.

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания для переменного тока в соответствии с требованиями ГОСТ 30804.6.3.

Меры безопасности

По способу защиты обслуживающего персонала от поражения электрическим током, прибор относится к классу II ГОСТ IEC 61131-2-2012.

Во время эксплуатации, технического обслуживания и поверки прибора следует соблюдать требования ГОСТ 12.3.019–80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок».

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для жизни напряжением. Прибор следует устанавливать в специализированных шкафах, доступных только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию следует производить только при отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора. Прибор запрещено использовать в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Настройка и программирование

Ввод в эксплуатацию

Для ввода в эксплуатацию прибора следует:

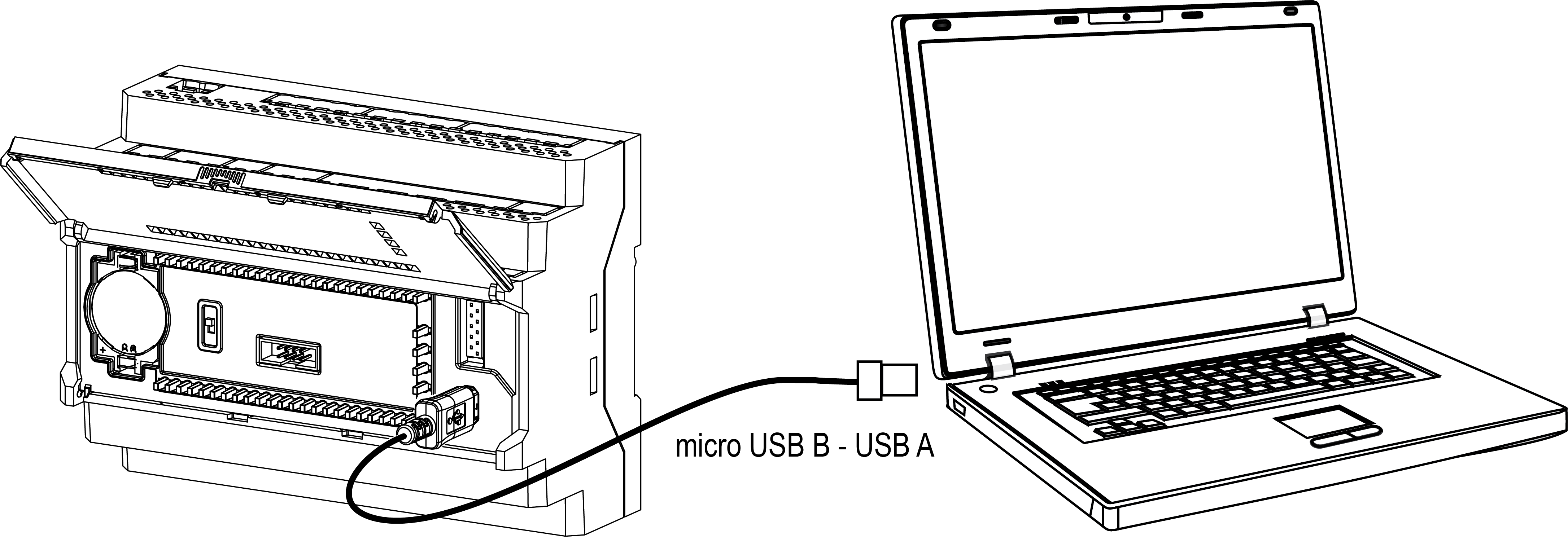

  1. Соединить ПК и прибор с помощью USB кабеля.

  2. Подсоединить источник питания к съемному клеммнику.

    Предупреждение

    Перед подачей питания на ПР102-230.Х следует проверить уровень напряжения питания. Если напряжение выше 264 В, то прибор может выйти из строя.

    Перед подачей питания на ПР102-24.Х следует проверить правильность подключения напряжения питания и его уровень:

    • если напряжение ниже 9 В, то прибор прекращает функционировать, но не выходит из строя, поэтому не гарантируется его работа;
    • если напряжение выше 30 В, то прибор может выйти из строя;
    • в случае неверного подключения к источнику постоянного напряжения (перепутана полярность) прибор не включится.

  3. Съемный клеммник подключить к прибору.

    Предупреждение

    В случае изменения температуры окружающего воздуха с низкой на высокую в приборе возможно образование конденсата. Чтобы избежать выхода прибора из строя рекомендуется выдержать прибор в выключенном состоянии не менее 1 часа.

  4. Подать питание на прибор.

  5. Убедиться в отсутствии системных ошибок (см. раздел).

  6. Запустить OwenLogic и настроить часы.

  7. Снять питание и отключить USB кабель.

  8. Подключить провод USB и подать питание. Проверить время/дату. В случае сброса часов заменить батарейку (см. раздел). Если часы работают корректно, то обесточить прибор.

  9. Настроить входы и выходы. Если требуется, настроить сетевые интерфейсы.

  10. Создать пользовательскую программу OwenLogic и записать ее в память прибора. Пользовательская программа записывается в энергонезависимую память прибора и запускается после включения питания или перезагрузки прибора.

    Примечание
    Записать в память прибора пользовательскую программу можно с помощью специально созданного исполняемого файла (см. Мастер тиражирования в справке OwenLogic).
  11. Снять питание.

  12. Подсоединить линии связи «прибор – устройства» съемным клеммникам.

  13. Съемные клеммники подключить к прибору (см. Приложение Описание клеммников).

Если после включения питания пользовательская программа не начала выполняться, необходимо повторно записать пользовательскую программу в прибор. Если пользовательскую программу не удалось записать, то следует остановить программу, переведя переключатель Работа/Стоп в положение Стоп (см. раздел).

Настройка универсальных входов

Меню настройки универсальных входов расположено в OwenLogic во вкладке Прибор/Настройка прибора (см. рисунок).

Graphic
Настройки универсального входа

Для выбора типа сигнала датчика следует задать параметр «Тип датчика аналогового входа» в OwenLogic.

Настройки универсального входа
НазваниеОписание
Режим работы входаПозволяет выбрать между двумя режимами работы: аналоговый или дискретный
Аналоговый режим
Тип датчика аналогового входа

Выбор типа входного сигнала:

  • сопротивление в диапазоне от 0 до 300 кОм;

  • сигналы тока в диапазоне от 4 до 20 мА;

  • сигналы напряжения в диапазоне от 0 до 10 В;

  • 24 типа термодатчиков;

  • дискретные сигналы постоянного тока

Постоянная времени фильтраПостоянная времени фильтрации встроенного сглаживающего цифрового фильтра. Увеличение значения параметра улучшает помехозащищенность канала, но одновременно увеличивает его инерционность, т. е. реакция прибора на быстрые изменения входной величины замедляется
Смещение десятичной точкиСмещение десятичной точки при опросе по протоколу Modbus
Нижняя граница измеренияМинимальный уровень измеренного сигнала
Верхняя граница измеренияМаксимальный уровень измеренного сигнала
Дискретный режим
Уровень переключения в “0”Задает верхнюю границу определения «логического нуля»
Уровень переключения в “1”Задает нижнюю границу определения «логической единицы»

Работа входа в аналоговом режиме

Для измерения токового сигнала 4...20 мА в прибор встроен шунтирующий резистор с номинальным сопротивлением 121 Ом для каждого канала. В приборе масштабируются шкалы измерения для каналов «0…10 В» и «4…20 мА», после чего контролируемые физические величины отображаются непосредственно в единицах их измерения (атмосферах (кг/см2), кПа и т. д.). Для каждого такого датчика следует установить диапазон измерения:

  • нижняя граница диапазона измерения задается параметром «нижняя граница измерения» и соответствует минимальному уровню выходного сигнала датчика;

  • верхняя граница диапазона измерения задается параметром «верхняя граница измерения» и соответствует максимальному уровню выходного сигнала датчика.

Для сигнала 4…20 мА параметр «Смещение десятичной точки» используется в обмене по протоколу Modbus и определяет точность передаваемого значения в формате целого числа.

Пример

Используется датчик с выходным током 4…20 мА, контролирующий давление в диапазоне 0…25 атм, в параметре «нижняя граница измерения» задается значение «0,00», а в параметре «верхняя граница измерения» — значение «25,00» (см. рисунок). Теперь значения на аналоговом входе будут измеряться в атмосферах.

Graphic
Пример задания диапазона измерения

Значения в приборе представлены в абсолютном виде (float32). Сопротивление измеряется по двухпроводной схеме, поэтому во время подключения датчиков сопротивление проводов вносит дополнительную погрешность измерения. Размер дополнительной погрешности зависит от длины и типа проводов подключаемого датчика. Коррекцию дополнительной погрешности следует предусмотреть в пользовательской программе.

Работа входа в дискретном режиме

Вход работает в режиме компаратора. Минимальный уровень «логического нуля» — 0 В, максимальный уровень «логической единицы» 30 В (см. рисунок).

Graphic

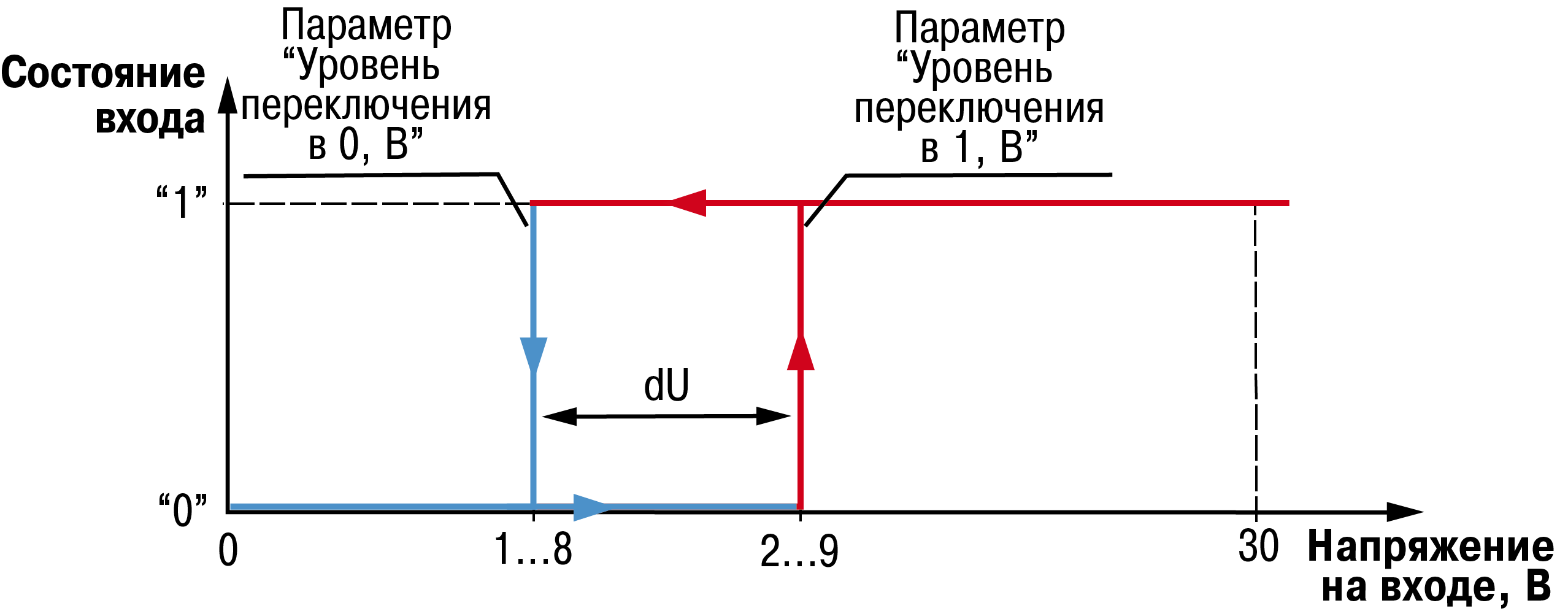

Работа универсального входа в дискретном режиме

Чтобы избежать неоднозначности определения состояния входа, следует устанавливать параметр «Уровень переключения в “1”» больше параметра «Уровень переключения в “0”», как минимум, на 0,5 В.

Если входное напряжение попадает в диапазон dU (см. рисунок), то состояние входа не меняется.

Условия изменения состояния входа:

  • состояние входа изменится с «0» на «1» только при достижении входным напряжением «Минимального уровня логической единицы» (в настройках OwenLogic это параметр «Уровень переключения в “1”»);

  • состояние входа изменится с «1» на «0» только при достижении входным напряжением «Максимального уровня логического нуля» (в настройках OwenLogic это параметр «Уровень переключения в “0”»).

Диагностика ошибок подключенного датчика

Универсальный вход в аналоговом режиме поддерживает диагностику ошибок подключенного датчика. Описание ошибок приведено в таблице ниже.

Описание ошибок подключенного датчика

Тип датчика аналогового входа

Значение на входе после обработки

Описание аварии

0…300 кОм

99 999 999

Обрыв линии связи с датчиком

Для датчиков ТСП, ТСМ, ТСН, NTC и PTC

9999

Вычисленное значение больше верхней границы измерения датчика

–9999

Вычисленное значение меньше нижней границы измерения датчика

Примечание
Для датчиков «0…10 В» и «4…20 мА» аварии не диагностируются.

Настройка дискретных входов

Для модификаций прибора с питанием =24 В у дискретных входов есть настройка «Фильтр дребезга контактов».

Graphic
Настройка дискретных входов
Настройка дискретного входа
НазваниеОписание
Фильтр дребезга контактовЗадает значение сглаживающего фильтра дребезга контактов. Увеличение значения параметра улучшает помехозащищенность канала, но одновременно увеличивает его инерционность, т. е. реакция прибора на быстрые изменения входной величины замедляется

Настройка выходов

Настройка транзисторных выходов типа «К»

Graphic
Настройка параметров работы выхода типа «К» в режиме ШИМ
Настройки транзисторных выходов типа «К»
НазваниеОписание
Режим работы

Режим работы выхода:

  • дискретный;

  • ШИМ.

Период ШИМПериод следования импульсов, формируемых выходом
Минимальный импульс ШИМЗадает минимальное время между любыми соседними фронтами импульсов (минимальная длительность включенного и выключенного состояний выхода). Следует задавать большим, чем время срабатывания подключенного к нему ИМ

В режиме ШИМ на ВЭ типа «К» следует подавать значение в формате «с плавающей запятой» (float32) в диапазоне от 0,0 до 1,0. Если значение поданное на вход:

  • меньше нуля или равное нулю — выход выключен;

  • в диапазоне от нуля до единицы — скважность ШИМ;

  • больше или равно единицы — выход включен.

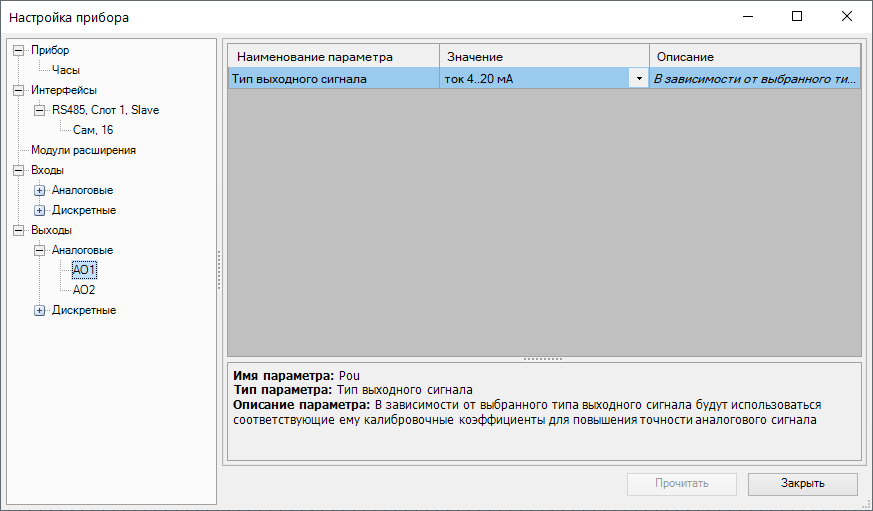

Настройка аналоговых выходов типа «АУ»

Graphic
Настройка универсальных аналоговых выходов
Настройка аналоговых выходов типа «АУ»
НазваниеОписание
Тип выходного сигналаОпределяет тип выходного сигнала:
  • Напряжение 0...10 В;

  • Ток 4...20 мА

Для управления выходным элементом аналогового типа следует подавать значение в формате «с плавающей запятой» (float32) в диапазоне от 0,0 до 1,0.

Пример

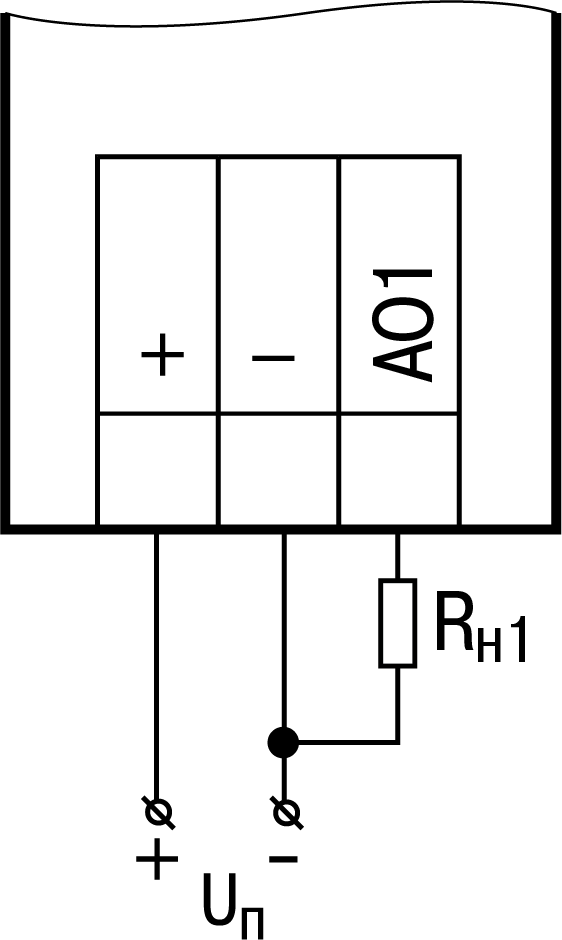

Во время подачи на выход значения «0,5», выходной ток будет равен 12 мА для работы в режиме 4…20 мА.

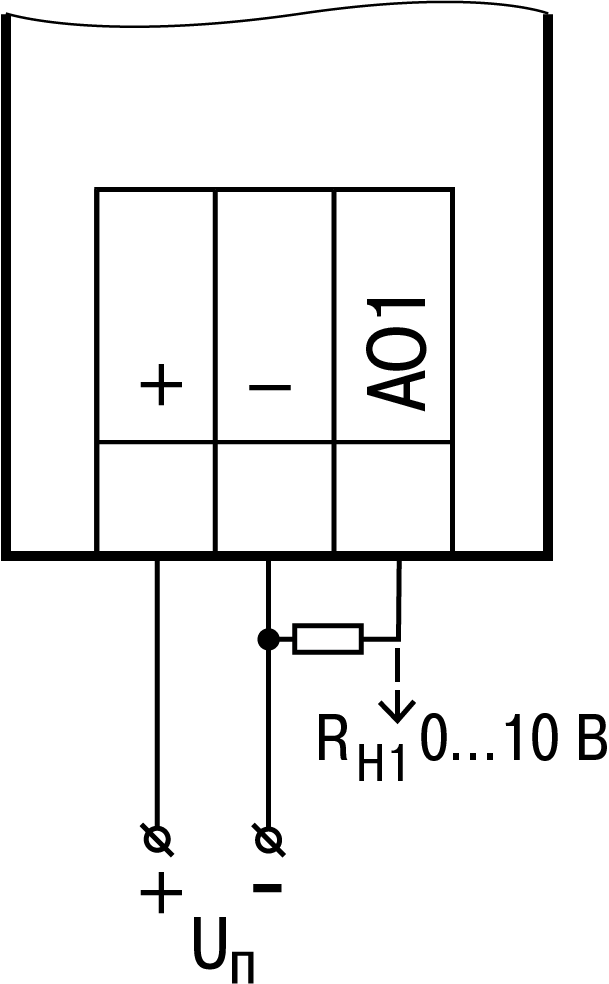

Во время подачи на выход значения «0,5», выходное напряжение будет равно 5 В для работы в режиме 0…10 В.

Сетевой интерфейс

Общие сведения

В приборе, в зависимости от модификации, устанавливается до двух интерфейсов RS-485 для организации работы по стандартному протоколу Modbus.

Для работы прибора по RS-485 следует настроить режим и параметры обмена в OwenLogic.

Прибор работает по протоколу Modbus по одному режимов обмена данными: Modbus-RTU (Master/Slave) или Modbus-ASCII (Master/Slave).

В настройках прибора в OwenLogic выбирается режим работы Master/Slave и подключаются/отключаются подтягивающие резисторы линий связи A и B.

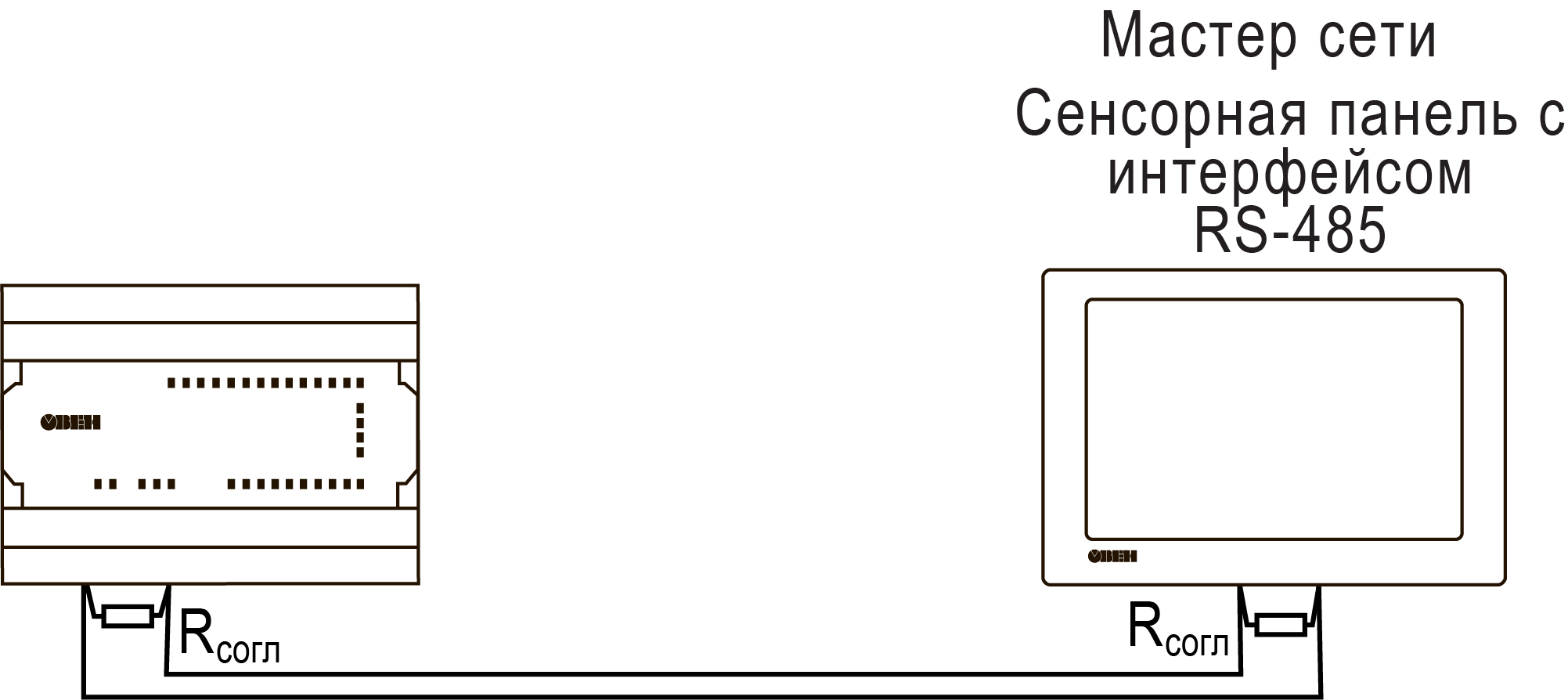

Подтягивающие резисторы устанавливаются для задания определенного состояния линий связи, когда в сети RS-485 нет передачи. Резисторы устанавливаются в одном месте сети RS-485, как правило, возле Мастера. Если прибор настроен на работу в режиме Master, то рекомендуется подключить подтягивающие резисторы, если в режиме Slave – отключить.

Режим Master

На линии связи допускается наличие только одного устройства в режиме Master.

В режиме Master прибор поддерживает следующие возможности:

  • чтение по таймеру;
  • чтение/запись по событию;
  • запись по изменению (используется по умолчанию).

Прибор поддерживает управление до 16 устройствами по каждому интерфейсу связи. Каждое устройство поддерживает до 256 переменных. Допускается использование одинаковых адресов и имен переменных для каждого устройства.

Режим Slave

Прибор работает по протоколу Modbus по одному из режимов обмена данными: Modbus-RTU (Slave) или Modbus-ASCII (Slave). Прибор автоматически распознает режим обмена.

Прибор в режиме Slave поддерживает следующие функции:

  • чтение значений из нескольких регистров флагов, хранения и ввода;
  • чтение значений из одиночных регистров флагов, хранения и ввода;
  • запись значений в несколько регистров хранения и флагов;

  • запись значений в одиночные регистры хранения и флагов.

Регистры прибора, доступные по протоколу Modbus, приведены в разделе .

Карта регистров Modbus

Функции чтения:

  • 0х01 (read coil status);

  • 0x02 (read multiple registers);

  • 0х03 (read holding registers);

  • 0х04 (read input registers).

Функции записи:

  • 0х05 (force single coil);

  • 0х06 (preset single register);

  • 0х10 (preset multiple registers);

  • 0x0F (force multiple coils).

Параметры битовой маски могут читаться функциями 0х03 и 0х01. В случае использования функции 0x01 номер регистра следует умножить на 16 и прибавить номер бита.

Поддерживаемые типы данных:

  • int16 — беззнаковое целое (2 байта), на каждый параметр отводится один регистр Modbus;

  • float32 — с плавающей точкой (4 байта), занимает два соседних регистра Modbus. Передача числа осуществляется младшим регистром вперед (little-endian)

    ;
  • bit — булевский тип, занимает один бит.

Типы доступа: R — только чтение, RW — чтение/запись.

Параметры, доступные по протоколу Modbus

Прибор

Параметр

Тип переменой

(тип функции Modbus)

Адреса регистров Modbus (hex)

Адреса регистров Modbus (dec)

Тип доступа

Входы

ПР102-24.2416.03.X,

ПР102-24.2416.06.X,

ПР102-24.2416.13.X,

ПР102-24.2416.16.X

Дискретные входы типа «Д» (входы DI1...DI16)

bit

(01, 02)

1000–100F4096–4111R

int16

(03, 04)

100256R

ПР102-230.2416.01.X,

ПР102-230.2416.11.X

Дискретные входы типа «ДФ» (входы DI1...DI24)

bit

(01, 02)

1000–10174096–4119R

int16

(03, 04)

100–101256–257R

ПР102-24.2416.03.X,

ПР102-24.2416.06.X,

ПР102-24.2416.13.X,

ПР102-24.2416.16.X

Аналоговый вход № 1 (число с плавающей точкой)

float32

(03, 04)

B00, B01

2816, 2817R

Аналоговый вход № 2 (число с плавающей точкой)

float32

(03, 04)

B02, 0B03

2818, 2819R

Аналоговый вход № 3 (число с плавающей точкой)

float32

(03, 04)

B04, B05

2820, 2821R

Аналоговый вход № 4 (число с плавающей точкой)

float32

(03, 04)

B06, B07

2822, 2823R

Аналоговый вход № 5 (число с плавающей точкой)

float32

(03, 04)

B08, B09

2824, 2825R

Аналоговый вход № 6 (число с плавающей точкой)

float32

(03, 04)

B0A, B0B

2826, 2827R

Аналоговый вход № 7 (число с плавающей точкой)

float32

(03, 04)

B0C, B0D

2828, 2829R

Аналоговый вход № 8 (число с плавающей точкой)

float32

(03, 04)

B0E, B0F

2830, 2831R

Аналоговый вход № 1 (целое число = результат измерения × 10dp)

int16

(03, 04)

B80

2944R

Аналоговый вход № 2 (целое число = результат измерения × 10dp)

int16

(03, 04)

B81

2945R

Аналоговый вход № 3 (целое число = результат измерения × 10dp)

int16

(03, 04)

B82

2946R

Аналоговый вход № 4 (целое число = результат измерения × 10dp)

int16

(03, 04)

B83

2947R

Аналоговый вход № 5 (целое число = результат измерения × 10dp)

int16

(03, 04)

B84

2948R

Аналоговый вход № 6 (целое число = результат измерения × 10dp)

int16

(03, 04)

B85

2949R

Аналоговый вход № 7 (целое число = результат измерения × 10dp)

int16

(03, 04)

B86

2950R

Аналоговый вход № 8 (целое число = результат измерения × 10dp)

int16

(03, 04)

B87

2951R

Смещение десятичной точки № 1 (dp)

int16

(03, 04)

BC0

3008R

Смещение десятичной точки № 2 (dp)

int16

(03, 04)

BC1

3009R

Смещение десятичной точки № 3 (dp)

int16

(03, 04)

BC2

3010R

Смещение десятичной точки № 4 (dp)

int16

(03, 04)

BC3

3011R

Смещение десятичной точки № 5 (dp)

int16

(03, 04)

BC4

3012R

Смещение десятичной точки № 6 (dp)

int16

(03, 04)

BC5

3013R

Смещение десятичной точки № 7 (dp)

int16

(03, 04)

BC6

3014R

Смещение десятичной точки № 8 (dp)

int16

(03, 04)

BC7

3015R

Аналоговый вход AI1 в режиме дискретного

bit

(01, 02)

1010

4112R

Аналоговый вход AI2 в режиме дискретного

bit

(01, 02)

1011

4113R

Аналоговый вход AI3 в режиме дискретного

bit

(01, 02)

1012

4114R

Аналоговый вход AI4 в режиме дискретного

bit

(01, 02)

1013

4115R

Аналоговый вход AI5 в режиме дискретного

bit

(01, 02)

1014

4116R

Аналоговый вход AI6 в режиме дискретного

bit

(01, 02)

1015

4117R

Аналоговый вход AI7 в режиме дискретного

bit

(01, 02)

1016

4118R

Аналоговый вход AI8 в режиме дискретного

bit

(01, 02)

1017

4119R

Выходы

ПР102-230.2416.01.X,

ПР102-24.2416.03.X

Дискретные выходы типа «Р» (Q1…Q16) и светодиоды (F1, F2)

bit

(01, 02, 05, 0F)

0–11

0–17

RW**

int16

(03, 04, 06, 10)

0–1

0–1RW**

ПР102-230.2416.11.X,

ПР102-24.2416.13.X

Светодиоды (F1, F2) и выходы типа «К» в дискретном режиме (К1…К16)

bit

(01, 02, 05, 0F)

0–11

0–17

RW**

int16

(03, 04, 06, 10)

0–1

0–1RW**

ПР102-24.2416.06.X

Дискретные выходы типа «Р» (Q1…Q14) и светодиоды (F1, F2)

bit

(01, 02, 05, 0F)

0–0F

0–15

RW**

int16

(03, 04, 06, 10)

0

0RW**

ПР102-24.2416.16.X

Светодиоды (F1, F2) и выходы типа «К» в дискретном режиме (К1…К14)

bit

(01, 02, 05, 0F)

0–0F

0–15

RW**

int16

(03, 04, 06, 10)

0

0RW**

ПР102-24.2416.06.X

Аналоговый выход AO1 (число с плавающей точкой, 0,0–1,0)

float32

(03, 04)

A00, A01

2560, 2561RW**

Аналоговый выход AO2 (число с плавающей точкой, 0,0–1,0)

float32

(03, 04)

A02, A03

2562, 2563RW**

Аналоговый выход AO1 (целое число, 0–10000)*

int16

(03, 04)

A80

2688RW**

Аналоговый выход AO2 (целое число, 0–10000)*

int16

(03, 04)

A81

2689RW**

ПР102-24.2416.16.X

Аналоговый выход AO1 (число с плавающей точкой, 0,0–1,0)

float32

(03, 04)

A1C, A1D

2588, 2589RW**

Аналоговый выход AO2 (число с плавающей точкой, 0,0–1,0)

float32

(03, 04)

A1E, A1F

2590, 2591RW**

Аналоговый выход AO1 (целое число, 0–10000)*

int16

(03, 04)

A8E

2702RW**

Аналоговый выход AO2 (целое число, 0–10000)*

int16

(03, 04)

A8F

2703RW**

ПР102-230.2416.11.X,

ПР102-24.2416.13.X,

ПР102-24.2416.16.X

Дискретный выход К1 в режиме ШИМ

float32

(03, 04, 06, 10)

A00, A01

2560, 2561RW**

Дискретный выход К2 в режиме ШИМ

float32

(03, 04, 06, 10)

A02, A03

2562, 2563RW**

Дискретный выход К3 в режиме ШИМ

float32

(03, 04, 06, 10)

A04, A05

2564, 2565RW**

Дискретный выход К4 в режиме ШИМ

float32

(03, 04, 06, 10)

A06, A07

2566, 2567RW**

Дискретный выход К5 в режиме ШИМ

float32

(03, 04, 06, 10)

A08, A09

2568, 2569RW**

Дискретный выход К6 в режиме ШИМ

float32

(03, 04, 06, 10)

A0A, A0B

2570, 2571RW**

Дискретный выход К7 в режиме ШИМ

float32

(03, 04, 06, 10)

A0C, A0D

2572, 2573RW**

Дискретный выход К8 в режиме ШИМ

float32

(03, 04, 06, 10)

A0E, A0F

2574, 2575RW**

Дискретный выход К9 в режиме ШИМ

float32

(03, 04, 06, 10)

A10, A11

2576, 2577RW**

Дискретный выход К10 в режиме ШИМ

float32

(03, 04, 06, 10)

A12, A13

2578, 2579RW**

Дискретный выход К11 в режиме ШИМ

float32

(03, 04, 06, 10)

A14, A15

2580, 2581RW**

Дискретный выход К12 в режиме ШИМ

float32

(03, 04, 06, 10)

A16, A17

2582, 2583RW**

Дискретный выход К13 в режиме ШИМ

float32

(03, 04, 06, 10)

A18, A19

2584, 2585RW**

Дискретный выход К14 в режиме ШИМ

float32

(03, 04, 06, 10)

A1A, A1B

2586, 2587RW**

ПР102-230.2416.11.X,

ПР102-24.2416.13.X

Дискретный выход К15 в режиме ШИМ

float32

(03, 04, 06, 10)

A1C, A1D

2588, 2589RW**

Дискретный выход К16 в режиме ШИМ

float32

(03, 04, 06, 10)

A1E, A1F

2590, 2591RW**

ПР102-230.2416.11.X

ПР102-24.2416.13.X

ПР102-24.2416.16.X

Дискретный выход К15 в режиме ШИМ

float32

(03, 04, 06, 10)

A1C, A1D

2588, 2589RW**

Дискретный выход К16 в режиме ШИМ

float32

(03, 04, 06, 10)

A1E, A1F

2590, 2591RW**

Дискретный выход К1 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A80

2688RW**

Дискретный выход К2 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A81

2689RW**

Дискретный выход К3 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A82

2690RW**

Дискретный выход К4 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A83

2691RW**

Дискретный выход К5 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A84

2692RW**

Дискретный выход К6 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A85

2693RW**

Дискретный выход К7 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A86

2694RW**

Дискретный выход К8 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A87

2695RW**

Дискретный выход К9 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A88

2696RW**

Дискретный выход К10 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A89

2697RW**

Дискретный выход К11 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A8A

2698RW**

Дискретный выход К12 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A8B

2699RW**

Дискретный выход К13 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A8C

2700RW**

Дискретный выход К14 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A8D

2701RW**

ПР102-230.2416.11.X,

ПР102-24.2416.13.X

Дискретный выход К15 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A8E

2702RW**

Дискретный выход К16 в режиме ШИМ (целое число, 0–10000)*

int16

(03, 04, 06, 10)

A8F

2703RW**
Сетевые и служебные переменные

Все исполнения

Сетевые переменные

bit

(01, 02, 05, 0F)

2000–23F0

8192–9200RW

int16

(03, 04, 06, 10)

200–23F

512–575RW

Все исполнения

Секунды

int16

(03, 04, 06, 10)

400

1024RW

Минуты

int16

(03, 04, 06, 10)

401

1025RW

Часы

int16

(03, 04, 06, 10)

402

1026RW

Число

int16

(03, 04, 06, 10)

403

1027RW

Месяц

int16

(03, 04, 06, 10)

404

1028RW

Год

int16

(03, 04, 06, 10)

405

1029RW

День недели

int16

(03, 04)

406

1030R

Неделя в месяце

int16

(03, 04)

407

1031R

Неделя в году

int16

(03, 04)

408

1032R
Примечание

* Положение десятичной точки для выходов всегда равно «4» и не меняется.

** Запись состояния выходов по RS-485 возможна, если переключатель Работа/Стоп находится в положении Стоп (см. раздел).

Монтаж

Установка

Опасность
Монтаж должен производить только обученный специалист с допуском на проведение электромонтажных работ. Во время проведения монтажа следует использовать индивидуальные защитные средства и специальный электромонтажный инструмент с изолирующими свойствами до 1000 В.

Во время размещения прибора следует учитывать меры безопасности из раздела.

Прибор следует монтировать в шкафу, конструкция которого должна обеспечивать защиту от попадания в него влаги, грязи и посторонних предметов.

Предупреждение
Монтировать и подключать следует только предварительно сконфигурированный прибор.
Внимание
Питание каких-либо устройств от сетевых контактов прибора запрещается.

Для установки прибора на DIN-рейке следует:

  1. Подготовить на DIN-рейке место для установки прибора в соответствии с размерами прибора (см. рисунок).

    Graphic
    Габаритные размеры прибора

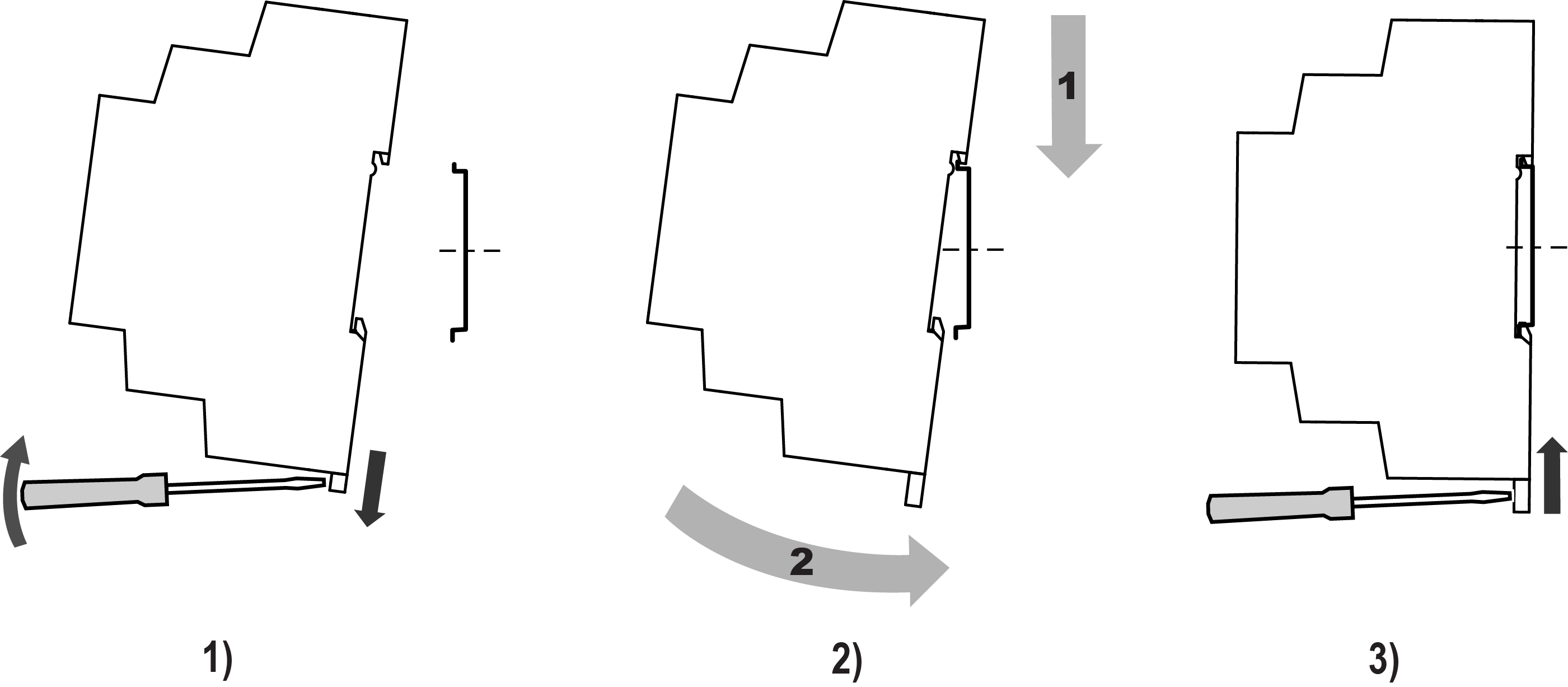

  2. Вставив отвертку в проушину, оттянуть защелку (см. рисунок, 1). Прибор установить на DIN- рейку.
  3. Прибор прижать к DIN-рейке (см. рисунок, 2, стрелки 1 и 2). Отверткой вернуть защелку в исходное положение.
  4. Смонтировать внешние устройства с помощью ответных клеммников из комплекта поставки.

Для демонтажа прибора следует:

  1. Отсоединить съемные части клемм от прибора (см. раздел).
  2. В проушину защелки вставить острие отвертки.
  3. Защелку отжать, после чего прибор отвести от DIN-рейки.

Graphic
Монтаж прибора

«Быстрая» замена

Конструкция клемм позволяет оперативно заменить прибор без демонтажа подключенных к нему внешних линий связи.

Для «быстрой» замены прибора следует:

  1. Обесточить все линии связи, подходящие к прибору, в том числе линии питания.
  2. Отделить от прибора съемные части каждой из клемм вместе с подключенными внешними линиями связи с помощью отвертки или другого подходящего инструмента (см. рисунок).
  3. Снять прибор с DIN-рейки, на его место установить другой прибор (аналогичной модификации) с предварительно удаленными съемными частями клемм.
  4. К установленному прибору подсоединить съемные части клемм с подключенными внешними линиями связи.
Graphic
Отсоединение съемных частей клемм

Подключение

Рекомендации к подключению

В зависимости от модификации прибору требуется переменное или постоянное напряжение питания.

Прибор следует подключать к сети переменного тока от сетевого фидера, не связанного непосредственно с питанием мощного силового оборудования. Во внешней цепи рекомендуется установить выключатель, обеспечивающий отключение прибора от сети.

Внимание
Питание каких-либо устройств от сетевых контактов прибора запрещается.

Для обеспечения надежности электрических соединений рекомендуется использовать кабели медные многожильные, концы которых перед подключением следует тщательно зачистить и залудить или использовать кабельные наконечники. Жилы кабелей следует зачищать так, чтобы их оголенные концы после подключения к прибору не выступали за пределы клеммника. Сечение жил кабелей должно быть не более 2,5 мм2.

Для записи пользовательской программы прибор подключается через интерфейсный порт microUSB к USB-порту ПК.

Внимание
Перед подключением разъема USB прибор должен быть обесточен!

Аналоговые входы, дискретные входы и интерфейс USB не имеют гальванической развязки между собой. Для безопасной работы с данными портами, подключаемое к ним оборудование должно иметь одинаковый потенциал заземления или иметь гальваническую изоляцию. Чтобы избежать выхода из строя прибора, перед включением оборудования следует убедиться, что подключаемые к данным портам устройства имеют одинаковый потенциал заземления. Если нет возможности обеспечить одинаковый потенциал заземления оборудования — запрещается подключать к аналоговым входам, дискретным входам и USB устройства одновременно. Во время программирования прибора по USB следует отключать от аналоговых и дискретных входов кабели или использовать устройства с гальванической развязкой (устройство гальванической развязки интерфейса USB, ноутбук с питанием от батареи и т. п.).

Внимание
Запрещается объединять общие клеммы дискретных входов 24 В, аналоговых входов и выходов между собой и с заземлением шкафа. Запрещается подключать датчики и питание прибора ПР102-24 от одного источника питания!
Предупреждение
Питание датчиков, концевых выключателей и других периферийных устройств, подключаемых к аналоговым и дискретным входам прибора, должно осуществляться только от источника питания с усиленной изоляцией согласно ГОСТ IEC 61131-2-2012, чтобы исключить появление опасного напряжения на портах прибора.

Помехи и методы их подавления

На работу прибора могут оказывать влияние внешние помехи:

  • возникающие под действием электромагнитных полей (электромагнитные помехи), наводимые на прибор и на линии связи с внешним оборудованием;
  • в питающей сети.

Для уменьшения влияния электромагнитных помех рекомендуется:

  • надежно экранировать сигнальные линии, экраны следует электрически изолировать от внешнего оборудования на протяжении всей трассы и подсоединить к заземленному контакту щита управления;
  • установить прибор в металлическом шкафу, внутри которого не должно быть никакого силового оборудования, корпус шкафа должен быть заземлен.

Для уменьшения помех, возникающих в питающей сети рекомендуется:

  • монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного заземления и прокладки заземленных экранов:
    • все заземляющие линии и экраны прокладывать по схеме «звезда» с обеспечением хорошего контакта с заземляемым элементом;
    • заземляющие цепи должны быть выполнены кабелями наибольшего сечения.

Для уменьшения уровня помех можно применять программные фильтры, которые настраиваются индивидуально для каждого входа. Программные фильтры доступны для:

  • всех типов аналоговых датчиков;
  • дискретных входов с номинальным напряжением 24 В.
Примечание

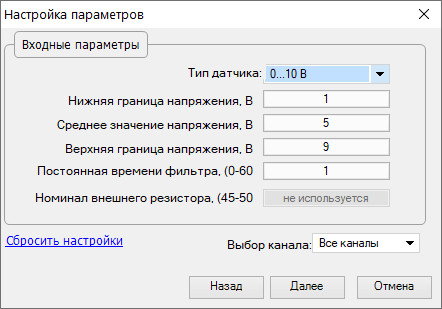

Увеличение значения постоянной времени фильтра аналогового входа замедляет реакцию прибора на быстрые изменения входной величины.

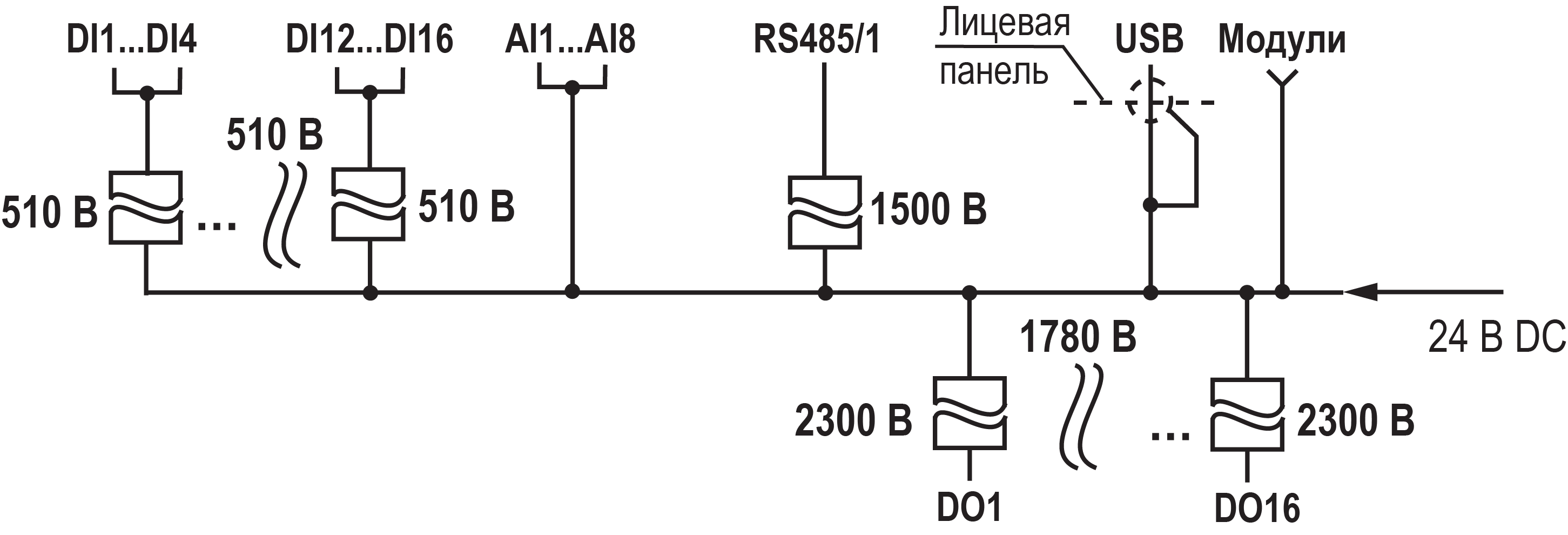

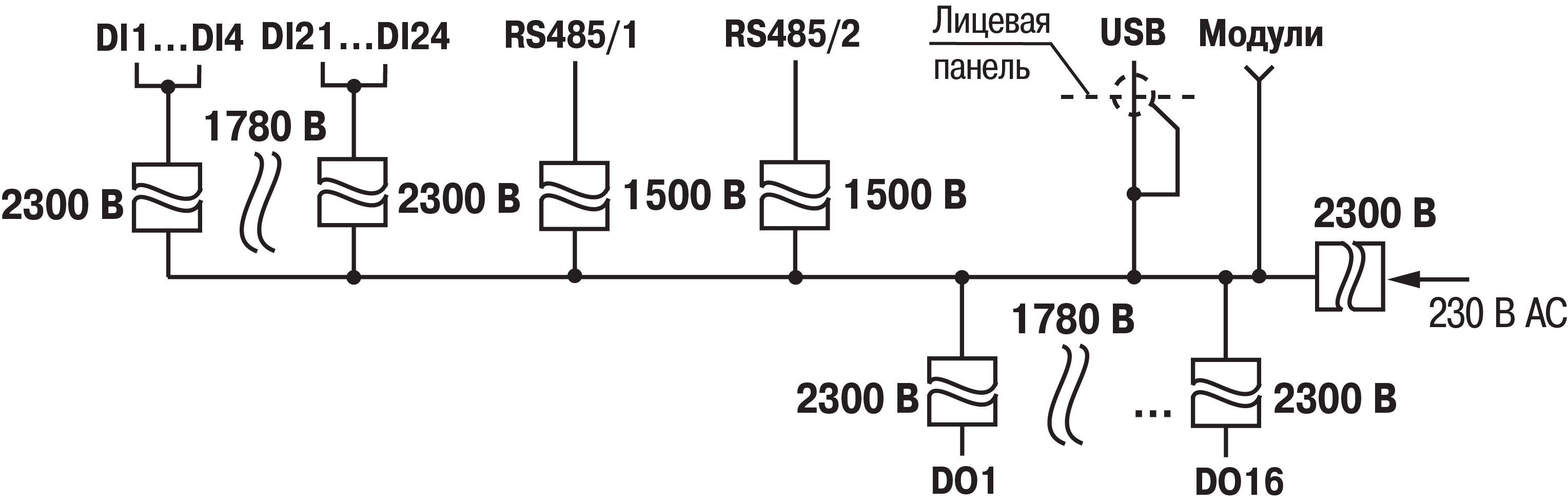

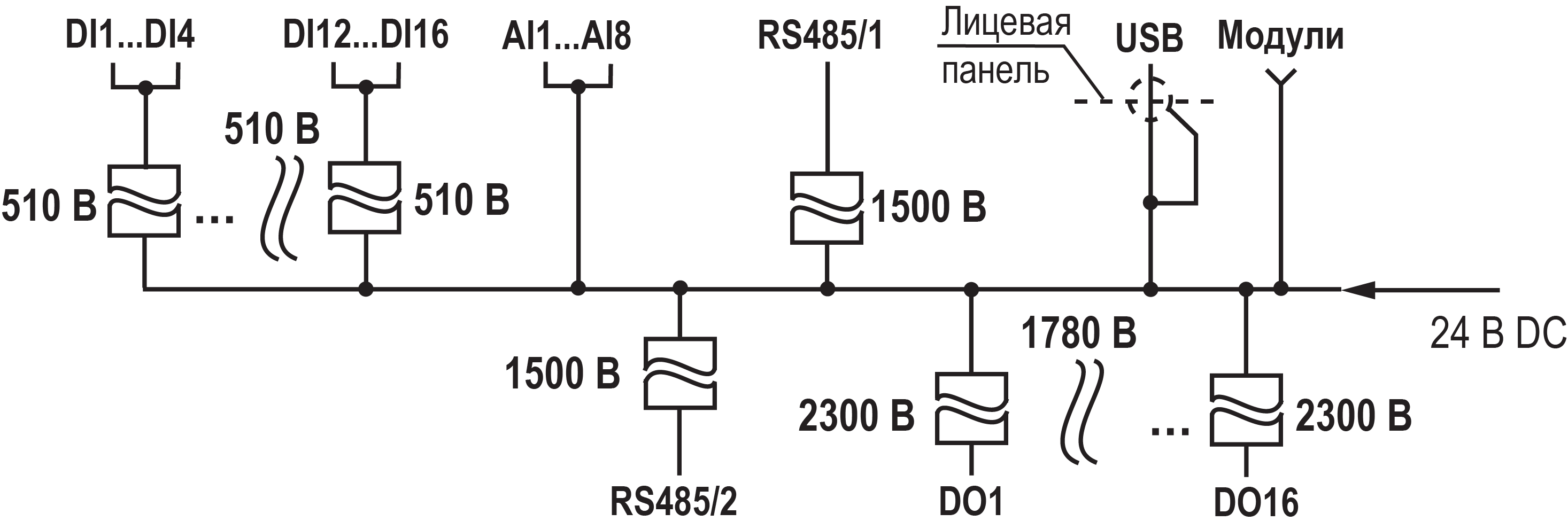

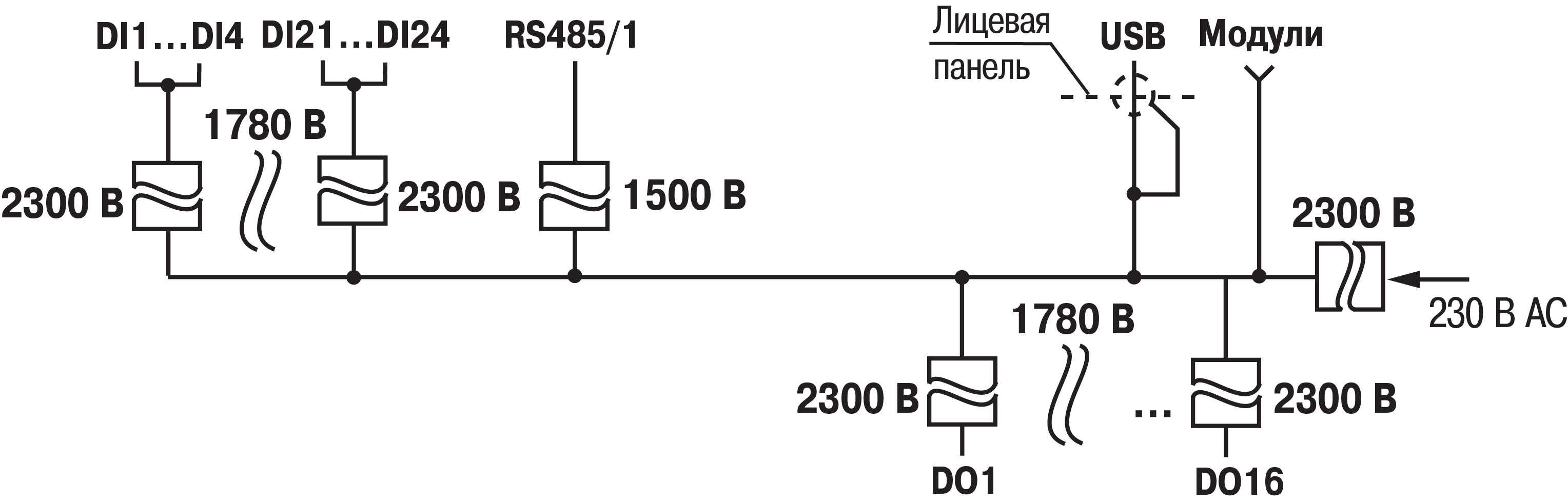

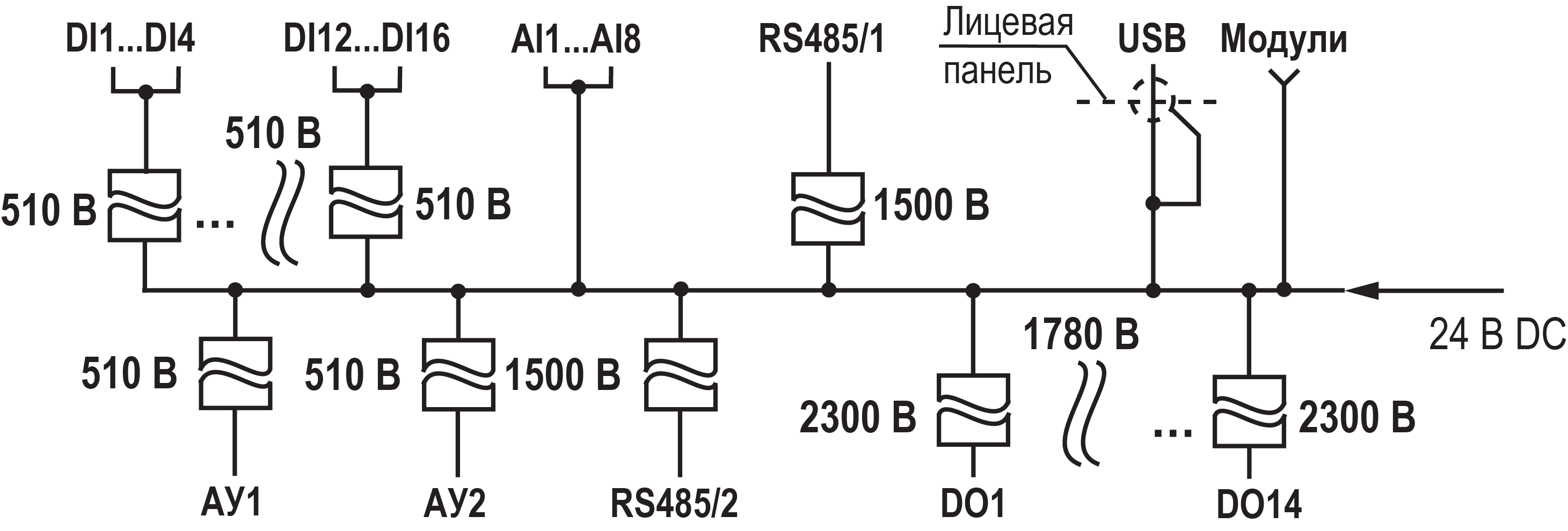

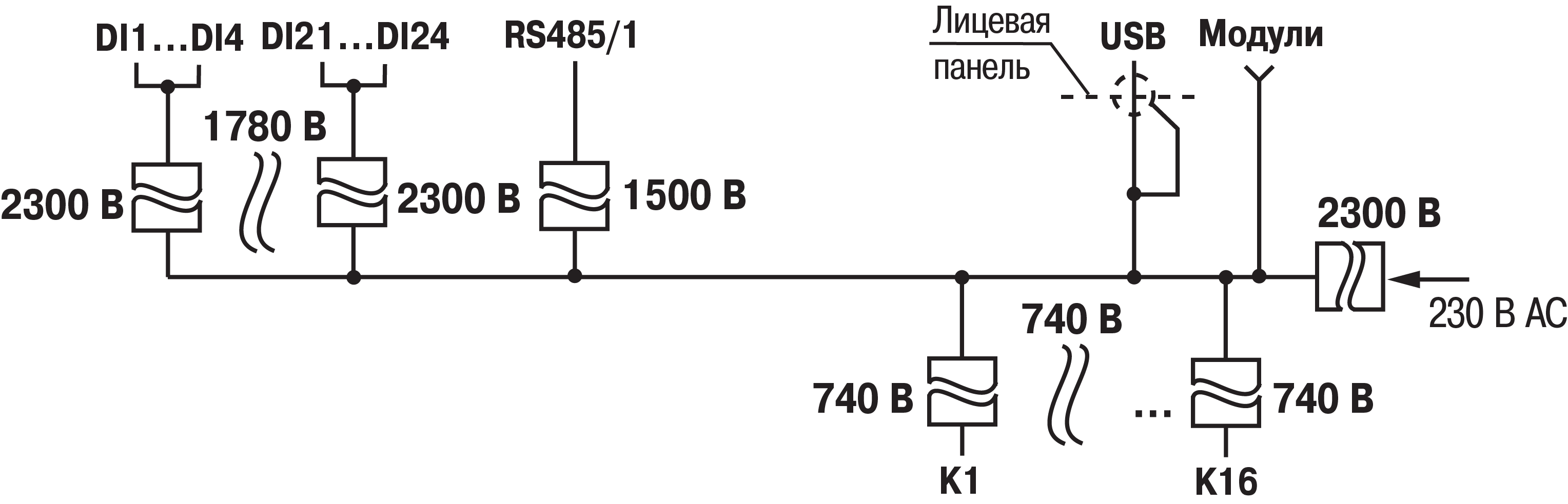

Схемы гальванической развязки

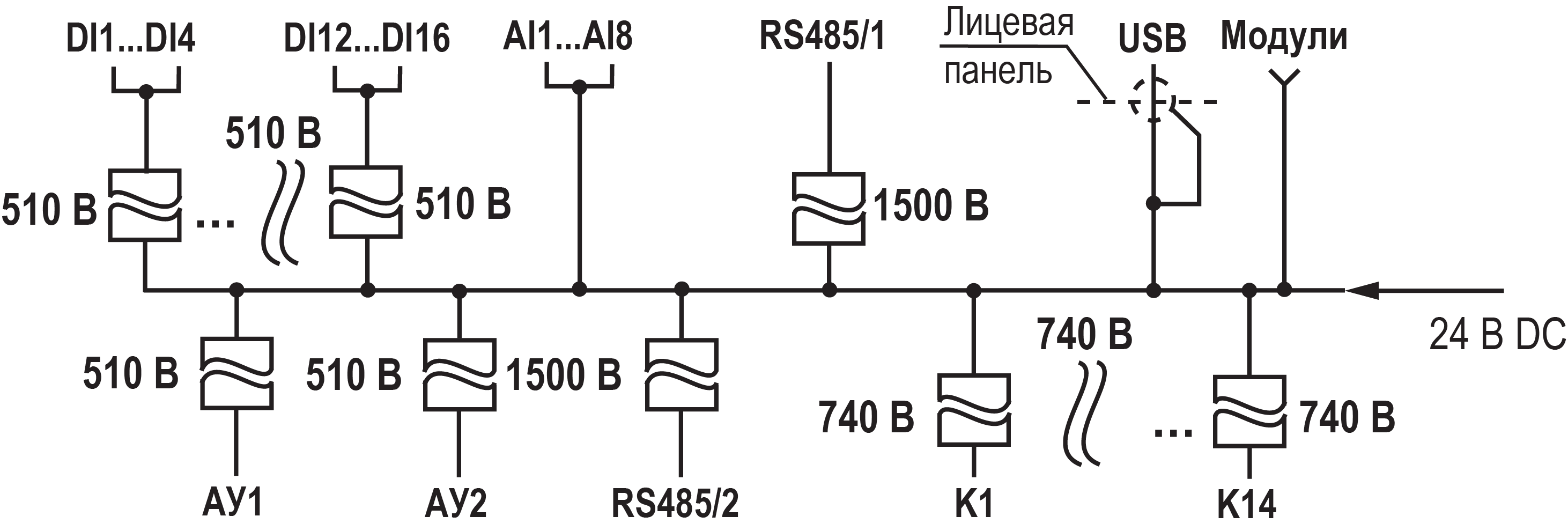

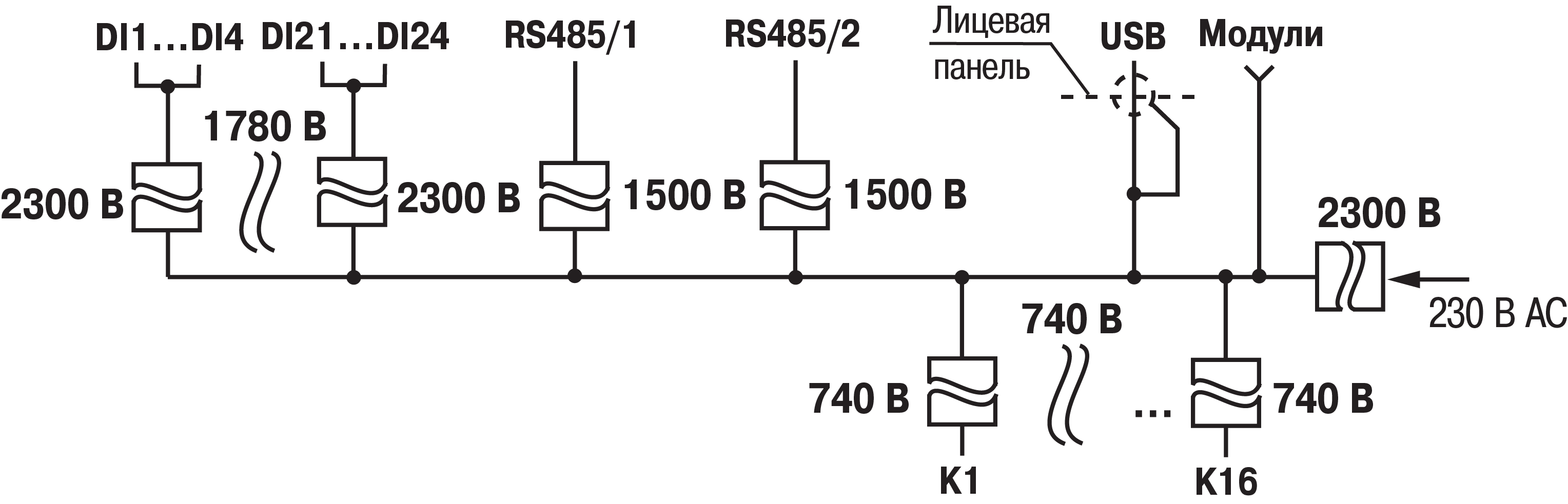

Схемы гальванической развязки ПР102-230.х.х.х
ПриборСхема гальванической развязки
ПР102-230.2416.01.1
Graphic
ПР102-230.2416.01.2
Graphic
ПР102-230.2416.11.1
Graphic
ПР102-230.2416.11.2
Graphic

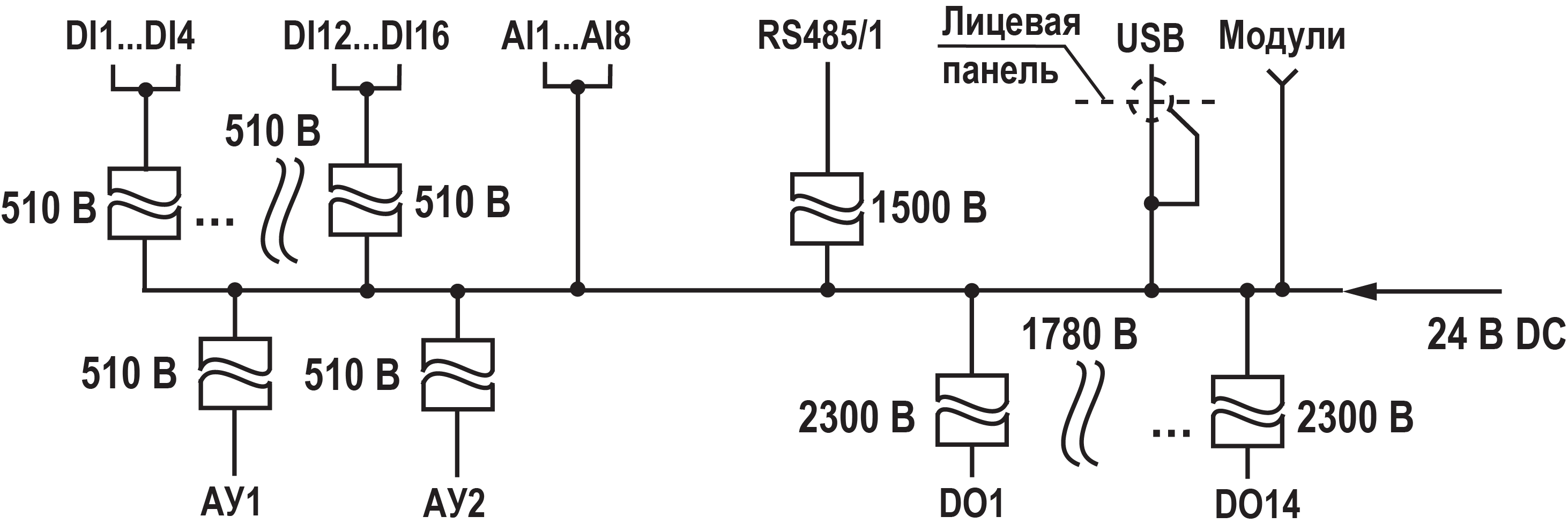

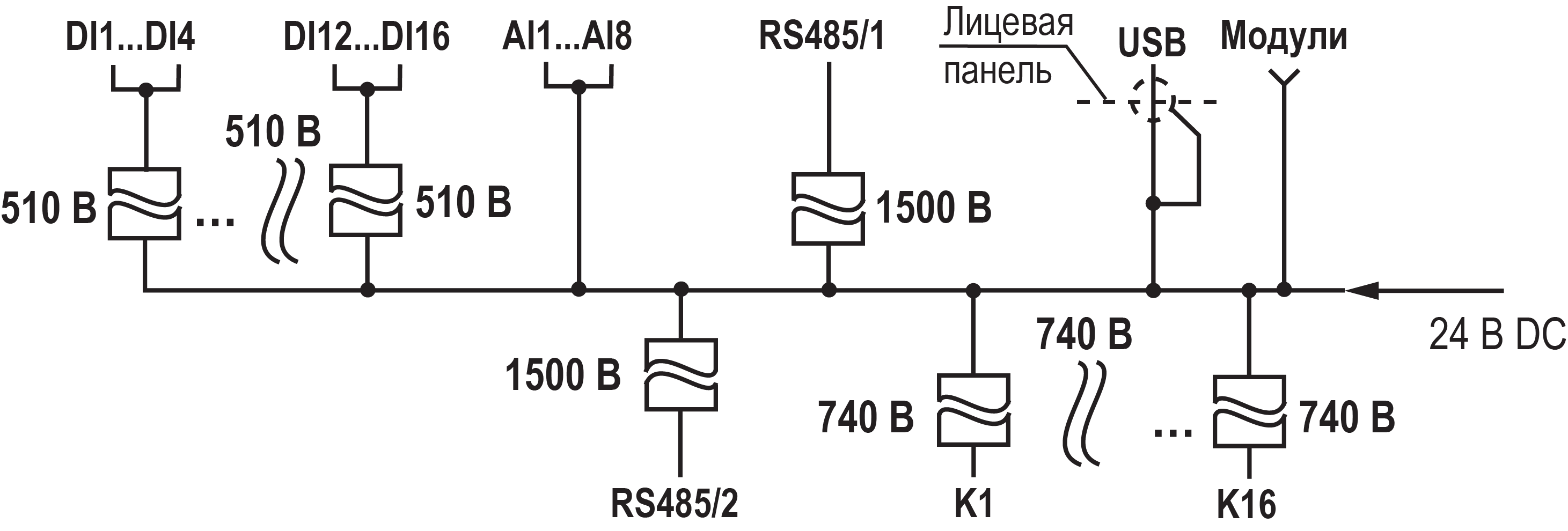

Схемы гальванической развязки ПР102-24.х.х.х
ПриборСхема гальванической развязки
ПР102-24.2416.03.1
Graphic
ПР102-24.2416.03.2
Graphic

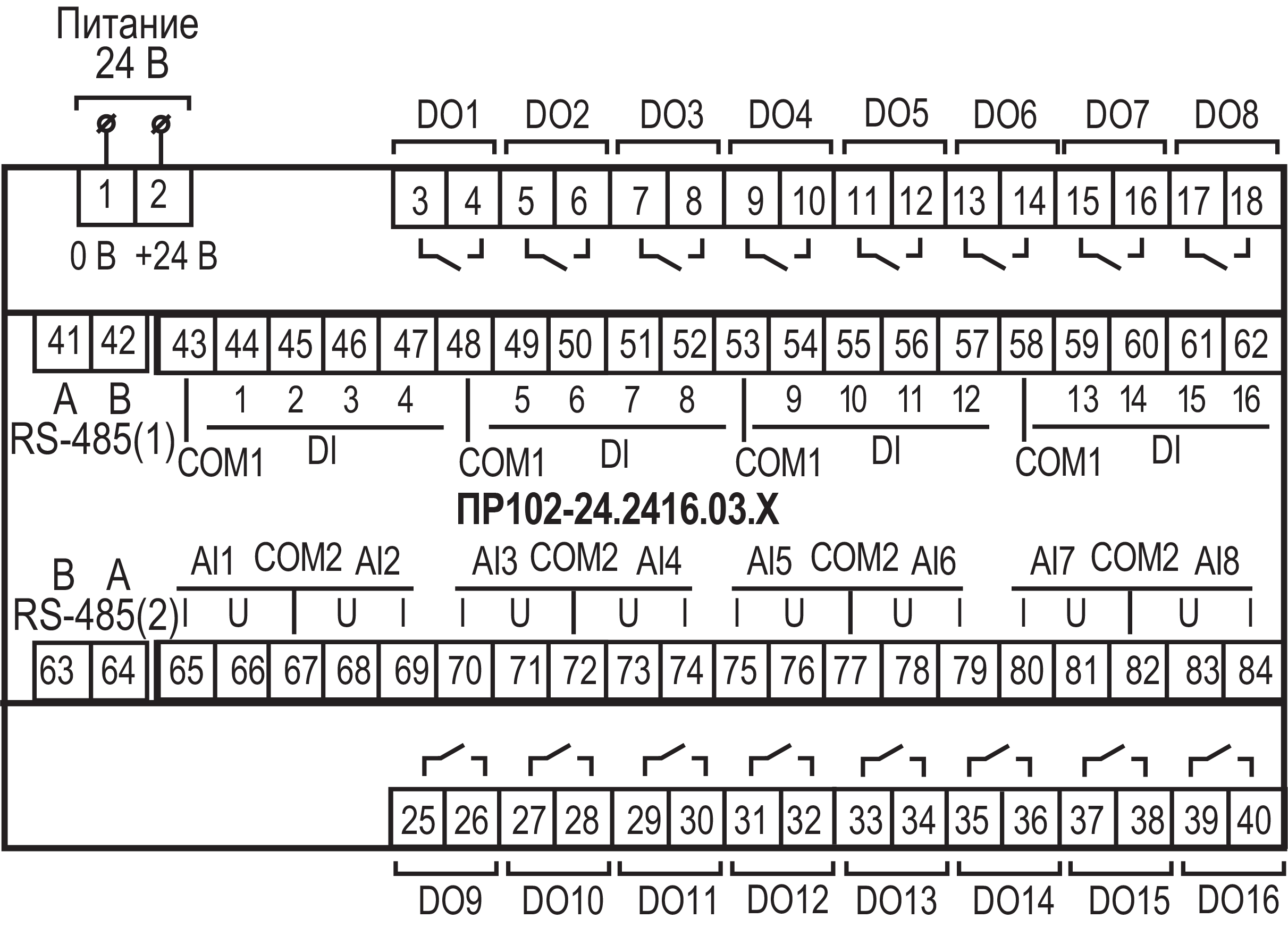

ПР102-24.2416.06.1
Graphic
ПР102-24.2416.06.2
Graphic
ПР102-24.2416.13.1
Graphic
ПР102-24.2416.13.2
Graphic

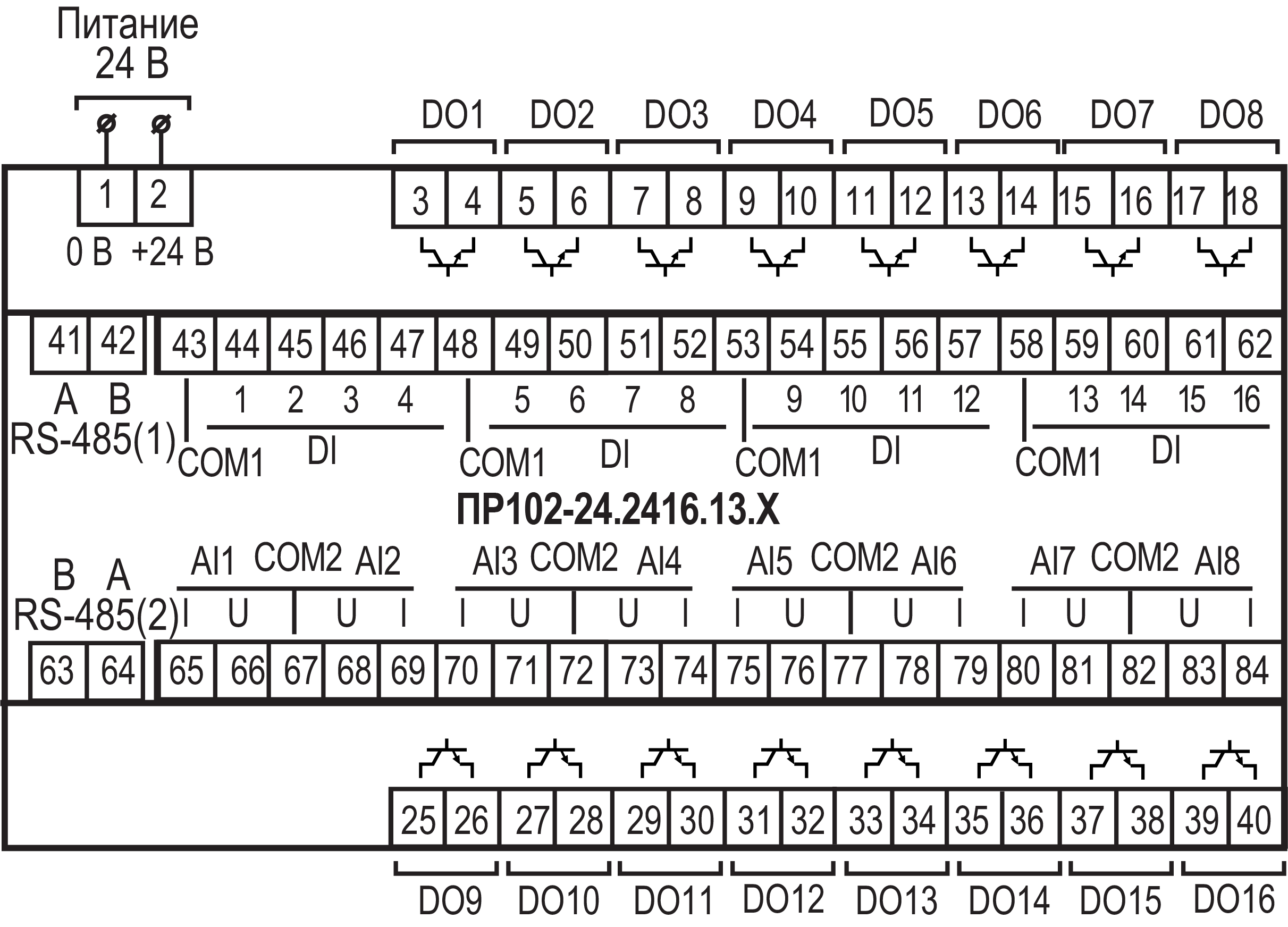

ПР102-24.2416.16.1
Graphic
ПР102-24.2416.16.2
Graphic

Подключение датчиков

Подключение к дискретным входам

Graphic

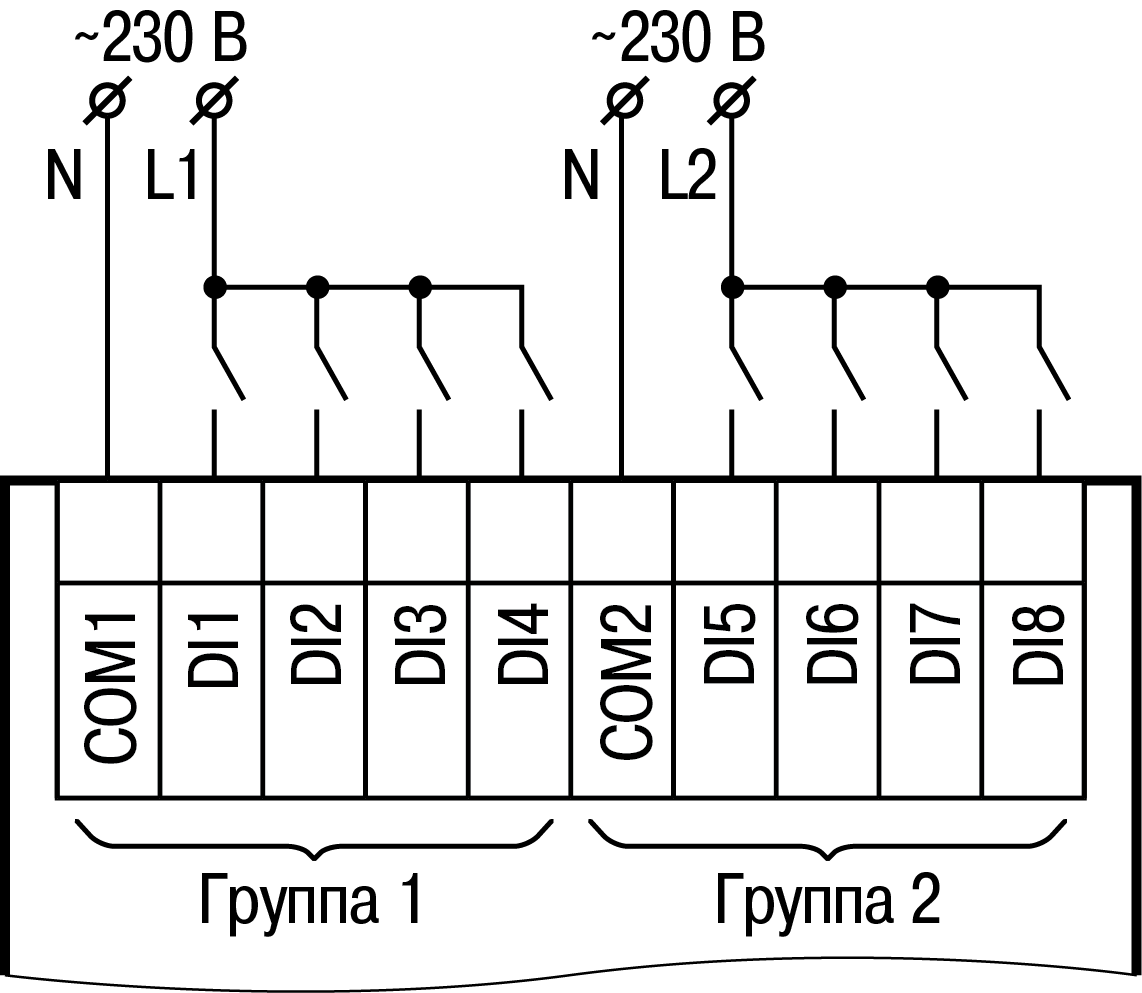

Подключение к дискретным входам датчиков типа «сухой контакт» для сигналов 230 В
Graphic
Подключение к дискретным входам датчиков типа «сухой контакт» для сигналов 24 В
Graphic

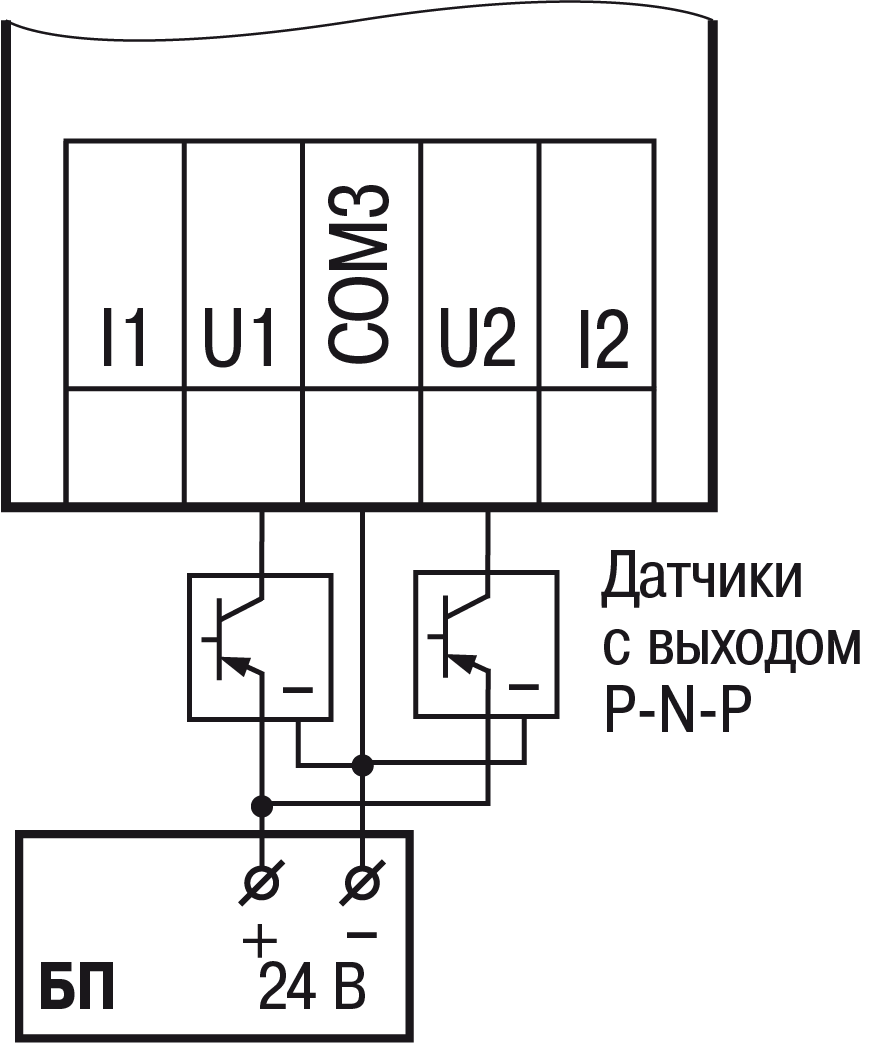

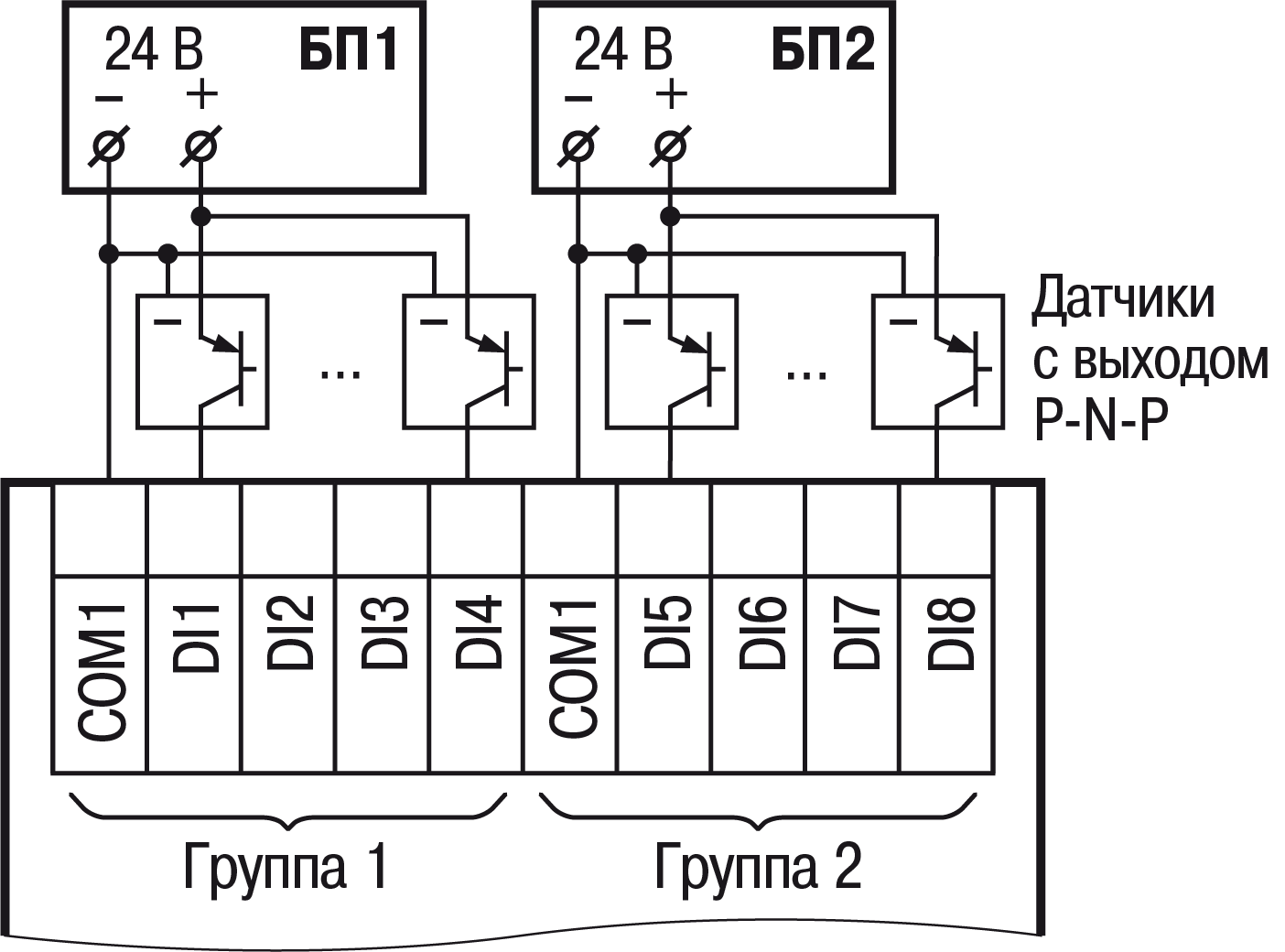

Схема подключения к дискретным входам трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором для сигналов 24 В

Подключение дискретных датчиков к универсальным входам

Предупреждение
Перед подключением дискретных датчиков, следует проверить, что вход прибора настроен на дискретный режим.
Graphic
Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт
Graphic
Схема подключения к универсальным входам, работающим в дискретном режиме трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором
Примечание
Контакты COM объединены электрически внутри прибора.

Подключение аналоговых датчиков

Предупреждение
Перед подключением аналоговых датчиков следует проверить, что вход прибора настроен на аналоговый режим.

Режим работы универсального входа переключается в OwenLogic (см. раздел).

Внимание
Настройка режима работы входа в OwenLogic должна соответствовать схеме подключения датчика к клеммам входа.
Предупреждение
Для защиты входных цепей прибора от возможного пробоя зарядами статического электричества, накопленного на линиях связи «прибор – датчик», перед подключением к клеммнику прибора их жилы следует на 1–2 секунды соединить с винтом функционального заземления (FE) щита.

Во время проверки исправности датчика и линии связи следует отключить прибор от сети питания. Чтобы избежать выхода прибора из строя при «прозвонке» связей, следует использовать измерительные устройства с напряжением питания не более 4,5 В. Для более высоких напряжений питания этих устройств отключение датчика от прибора обязательно.

Параметры линии соединения прибора с датчиком приведены в таблице ниже.

Параметры линии связи прибора с датчиками
Тип датчикаДлина линий, м, не болееСопротивление линии, Ом, не болееИсполнение линии
Резистивные сигналы100—*Двухпроводная, провода равной длины и сечения
Унифицированный сигнал постоянного тока100100Двухпроводная
Унифицированный сигнал напряжения постоянного тока1005Двухпроводная
Примечание

* Для двухпроводной схемы подключения датчика сопротивление проводов, идущих к датчику, суммируется с сопротивлением датчика, и вносит пропорциональную погрешность в измерение. Фактор суммирования сопротивлений следует учитывать во время проектирования схемы подключения и соотносить сопротивление подводящих проводов с рабочим диапазоном сопротивления датчика.

Например, датчик Cu 500 (α = 0,00428 °С−1) с диапазоном измерений −50...+200 °С имеет соответствующий диапазон сопротивлений 393,5...926 Ом. Рабочий диапазон датчика составляет 532,5 Ом. Следовательно, сопротивление подводящих проводов в 1 Ом внесет погрешность (1 ∙ 100) / 532,5 = 0,19 % в показания температуры.

ТС подключается по двухпроводной схеме.

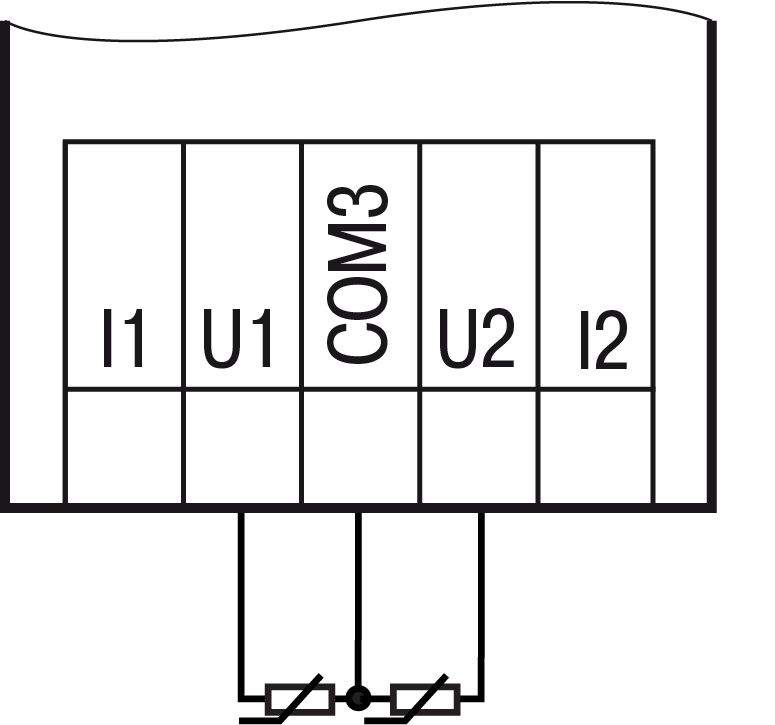

Graphic
Подключение ТС к аналоговому входу
Graphic

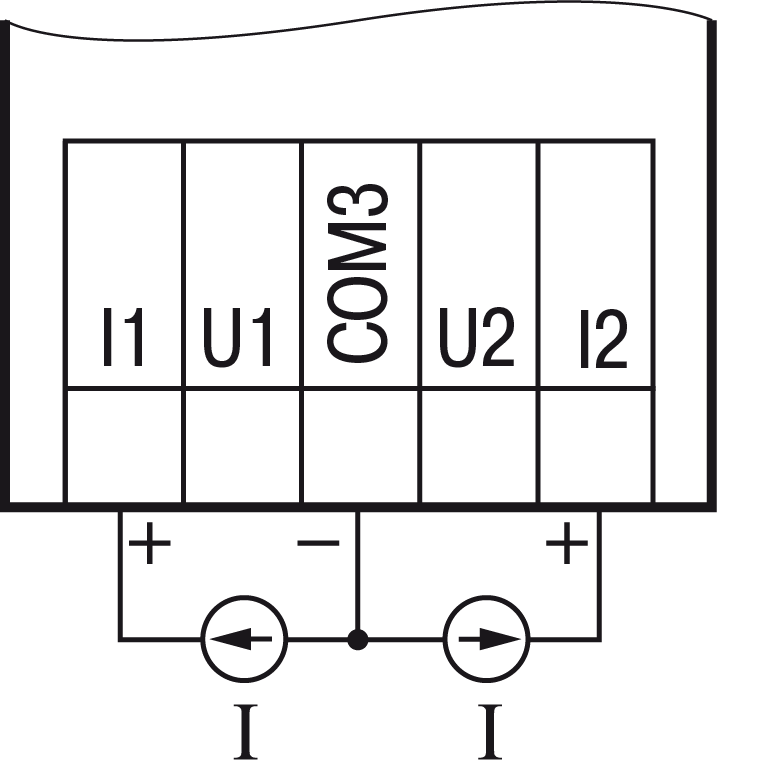

Подключение датчиков с выходом в виде тока
Graphic

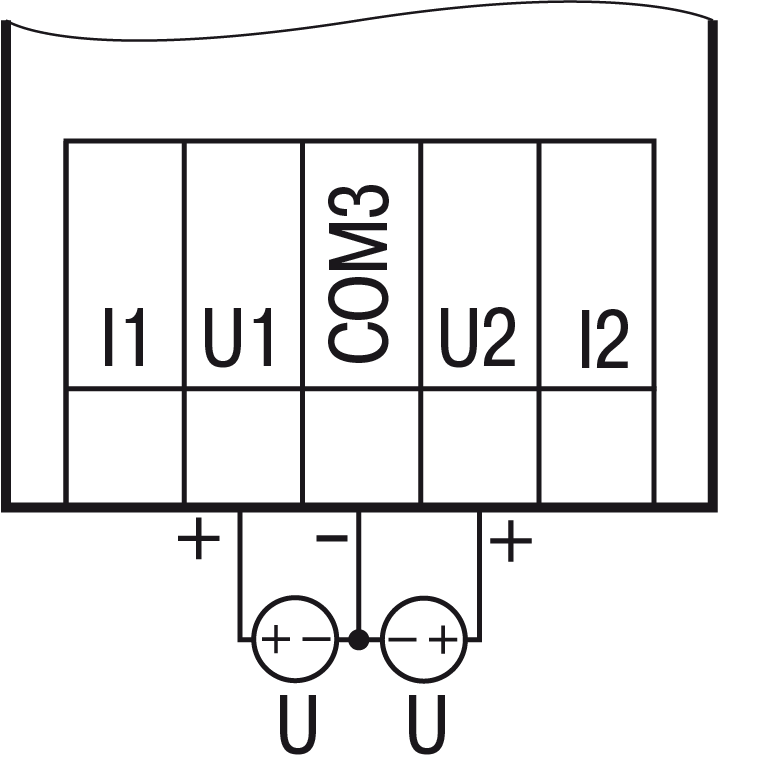

Подключение датчиков с выходом в виде напряжения
Graphic

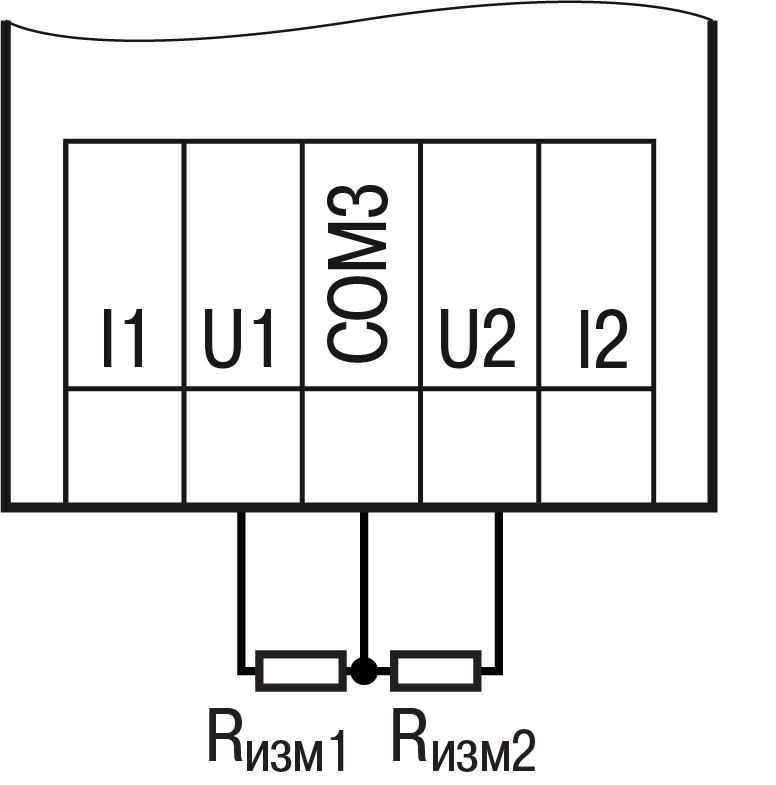

Подключение резистивных датчиков

Подключение нагрузки к ВЭ

Подключение нагрузки к ВЭ типа «К»

Graphic

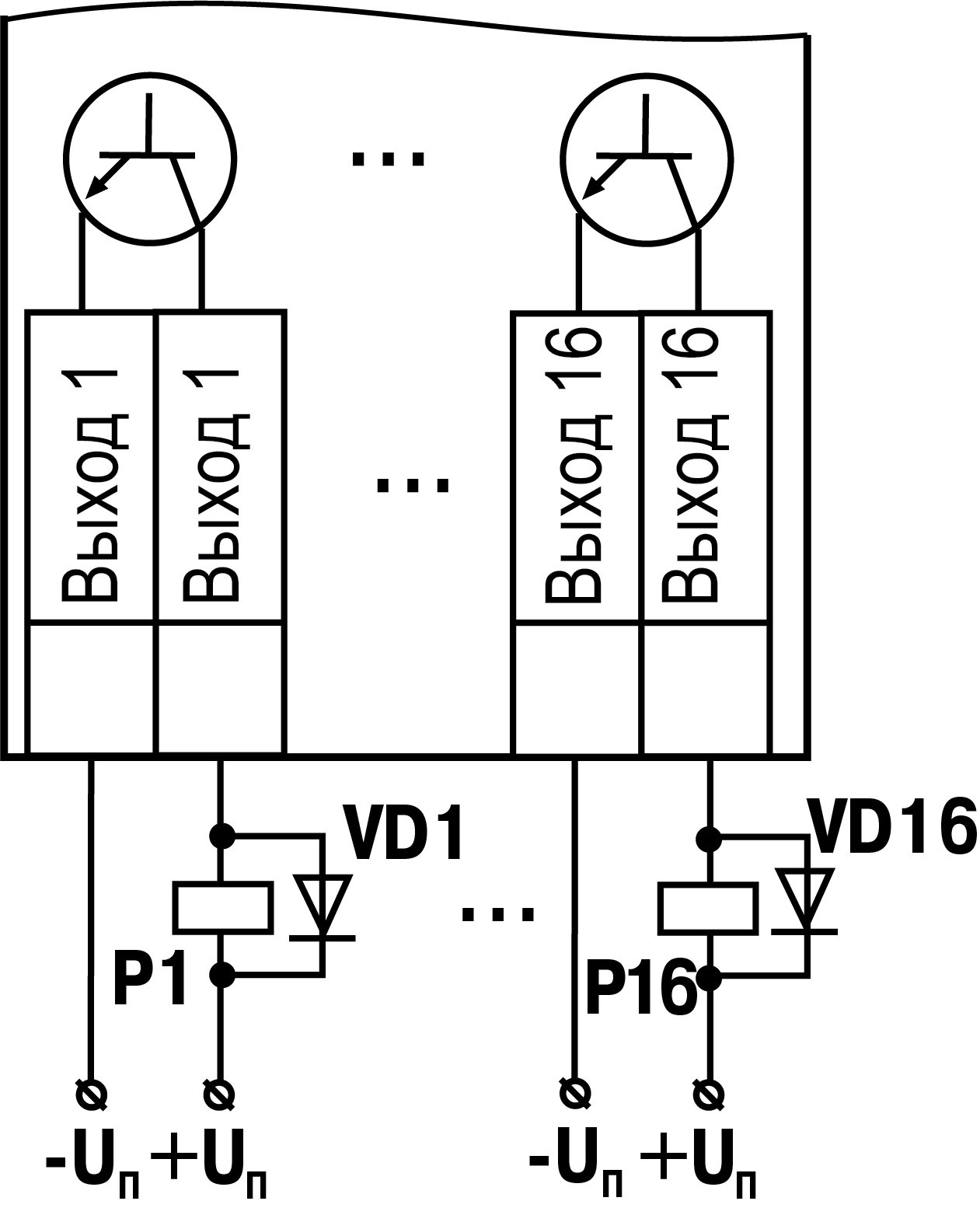

Схема подключения нагрузки к ВЭ типа «К»

Схема подключения нагрузки к ВЭ приведена на рисунке. Чтобы транзистор не вышел из строя из-за большого тока самоиндукции, следует установить диоды VD1...VD16 параллельно обмотке внешних реле Р1...Р16.

Предупреждение
Напряжение низковольтных реле Р1…Р16 не более 50 В при токе не более 200 мА.

Подключение нагрузки к ВЭ типа «Р»

Graphic

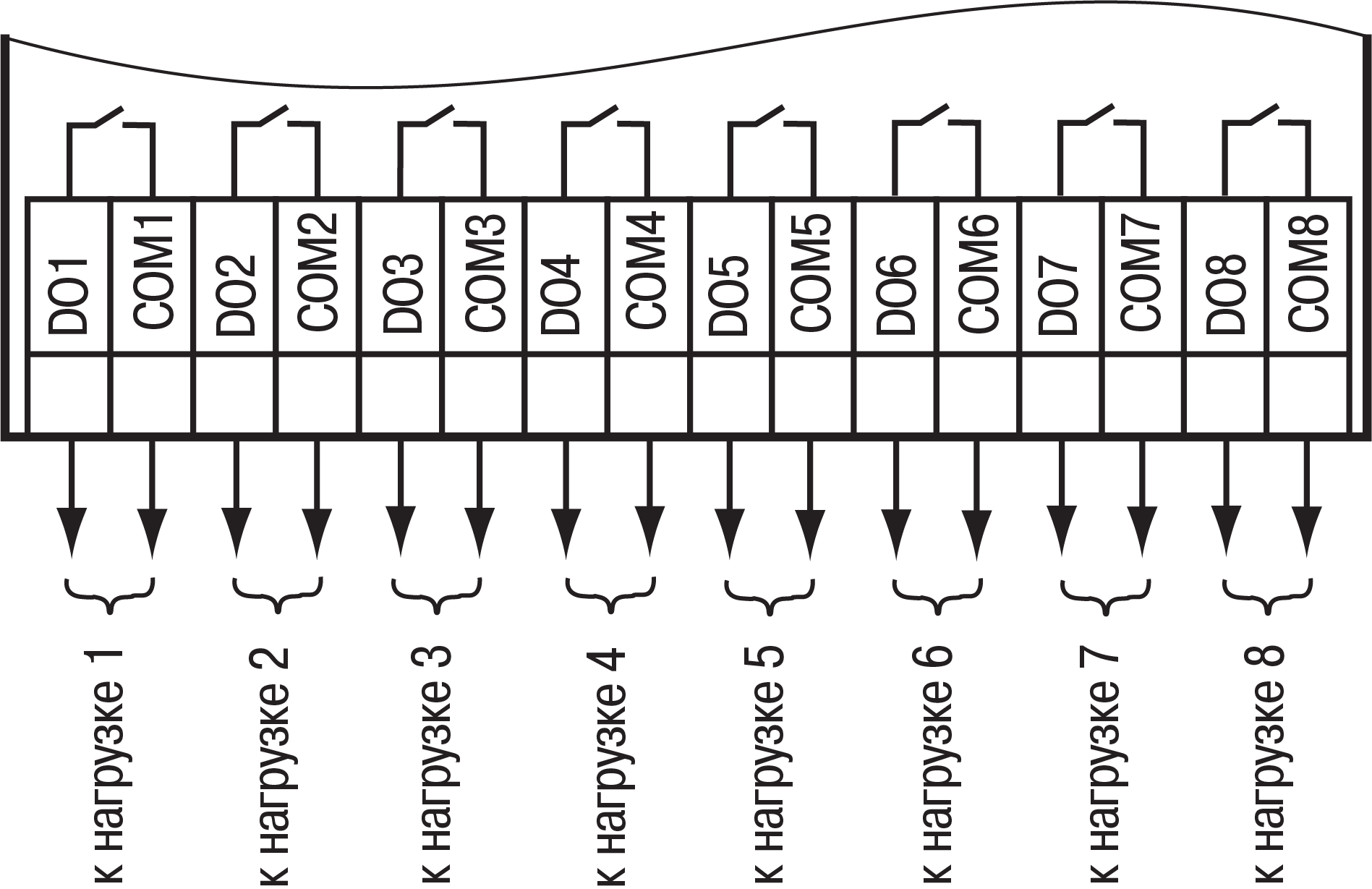

Схема подключения нагрузки к ВЭ типа «Р»

Подключение нагрузок к выходу типа «АУ»

Аналоговые выходы гальванически развязаны друг от друга. Если необходимо, то каждый аналоговый выход можно запитать отдельно.

Примечание
Для работы ВЭ следует использовать внешний источник питания постоянного тока.
Внимание
Напряжение источника питания ЦАП должно быть не более 30 В.
Graphic

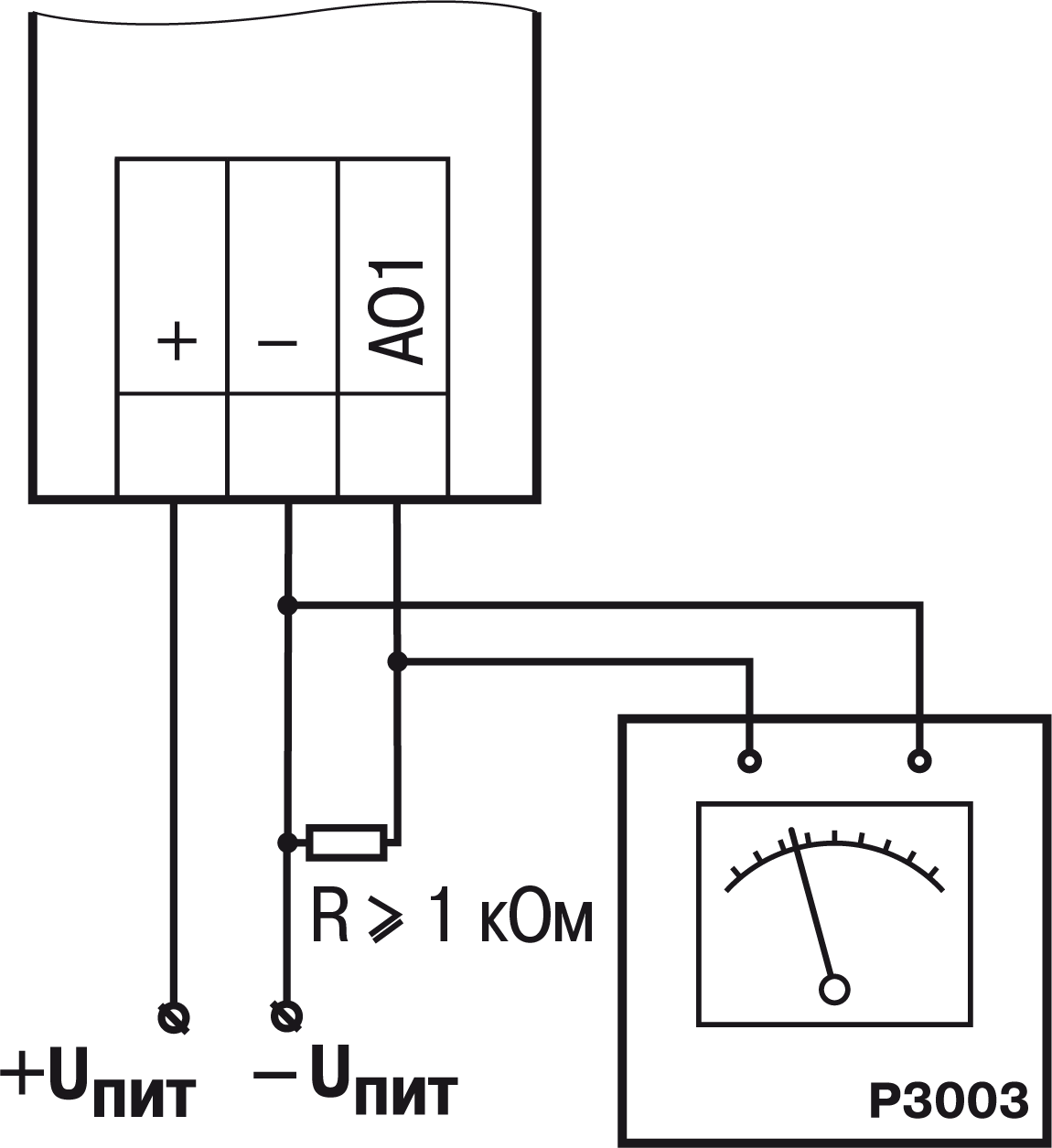

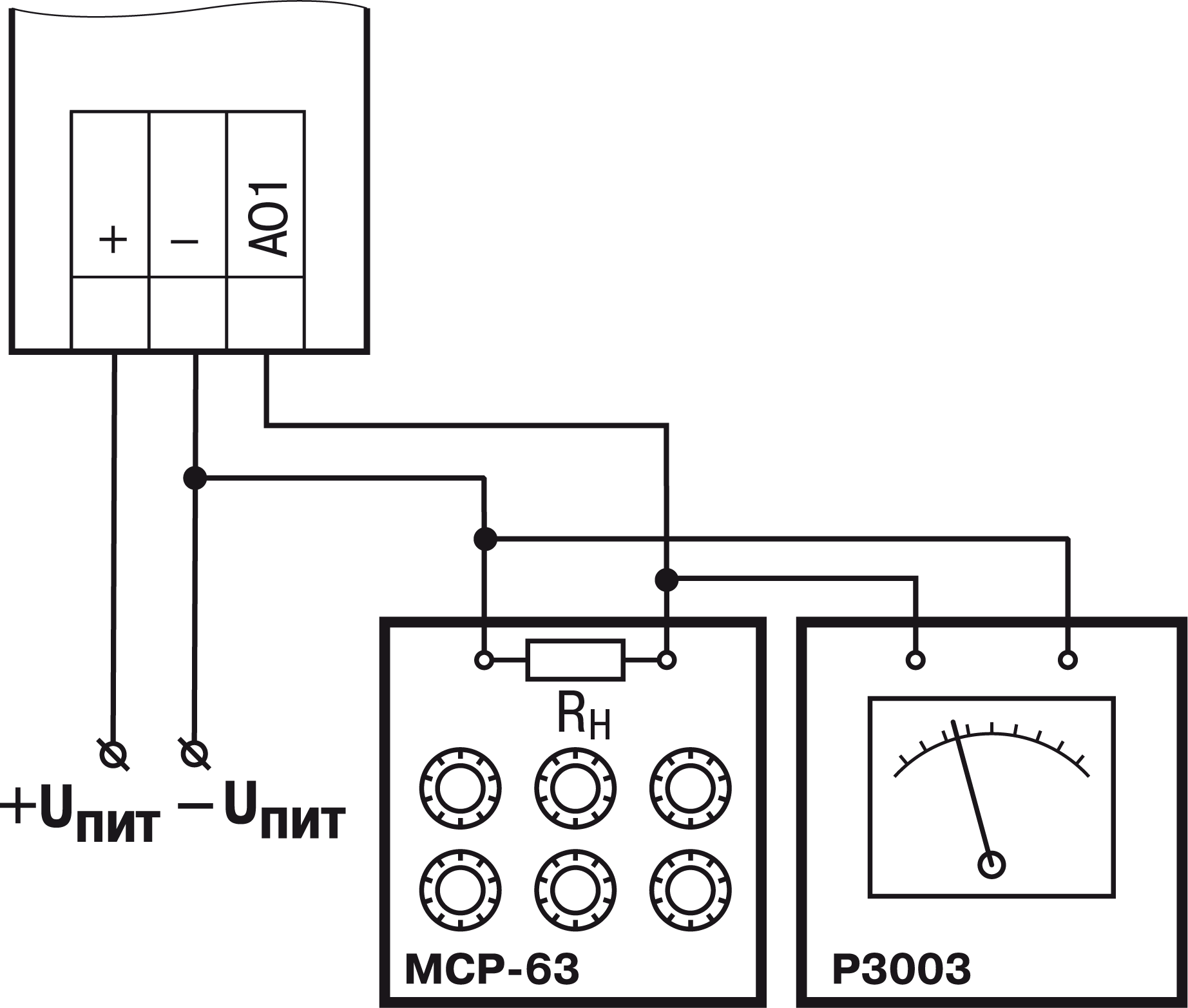

Подключение аналогового выхода, находящегося в режиме источника тока

Сопротивление нагрузки для режима работы выхода 4...20 мА должно быть не более 300 Ом.

Graphic
Подключение аналогового выхода, находящегося в режиме источника напряжения

Сопротивление нагрузки для режима работы выхода 0...10 В должно быть не менее 1 кОм.

Подключение модуля расширения

Внимание
Подключение модулей к прибору и подключение устройств к модулям следует выполнять только при отключенном питании всех устройств.

Модуль расширения (далее по тексту – «модуль») подключается к прибору с помощью шлейфа длиной 4,5 см из комплекта поставки модуля. После подключения шлейф следует поместить в специальное углубление под крышкой модуля (рисунок, стрелка 1), тем самым позволяя придвинуть модуль вплотную к прибору (рисунок, стрелка 2).

Graphic
Укладка шлейфа в углубление

Модули подключаются только последовательно. Ближайший модуль к прибору всегда будет располагаться в слоте 1 (см. рисунок ниже). Подключение модуля в слот 2 без модуля в слоте 1 невозможно.

Каждый модуль имеет независимое питание с усиленной гальванической изоляцией, что позволяет подключать к прибору модули любой модификации с любым питающим напряжением.

Graphic

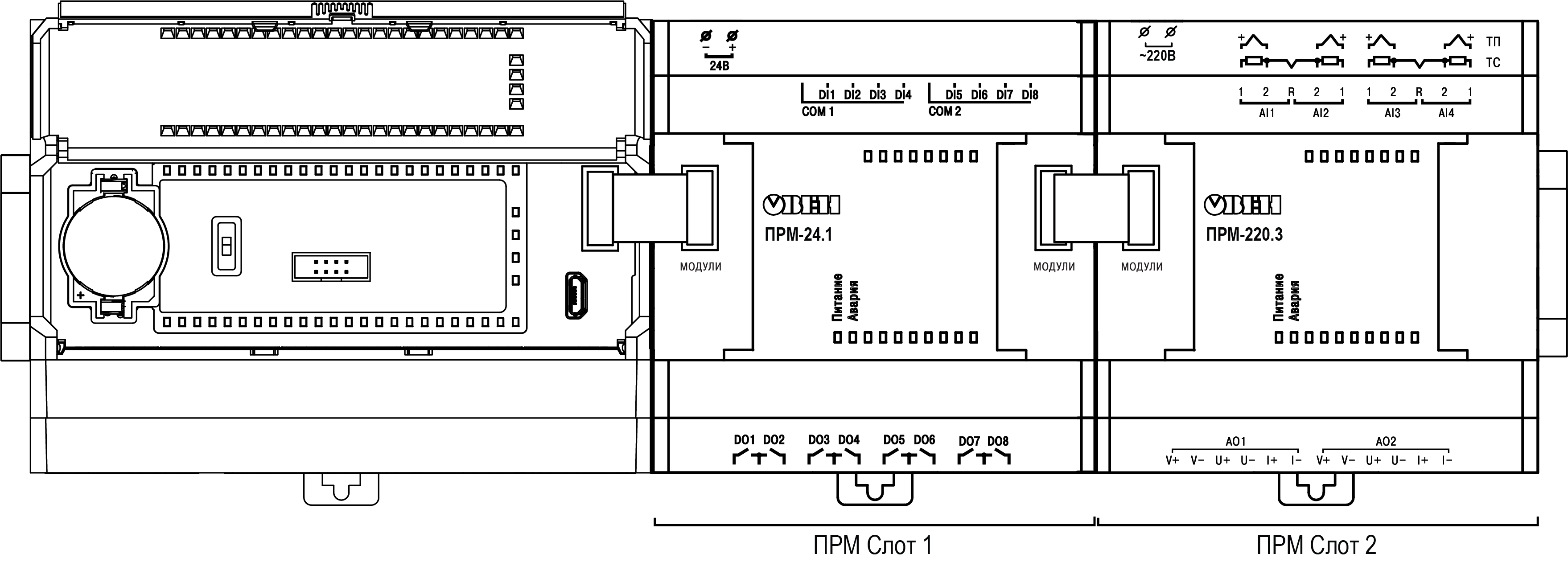

Расположение модулей расширения на шине

Во время первого подключения к прибору на модуле будет мигать светодиод «Авария», так как модуль не получает команд от прибора. После внесения модуля в пользовательскую программу и записи в прибор светодиод «Авария» на модуле перестанет мигать. В противном случае следует обновить встроенное ПО модуля.

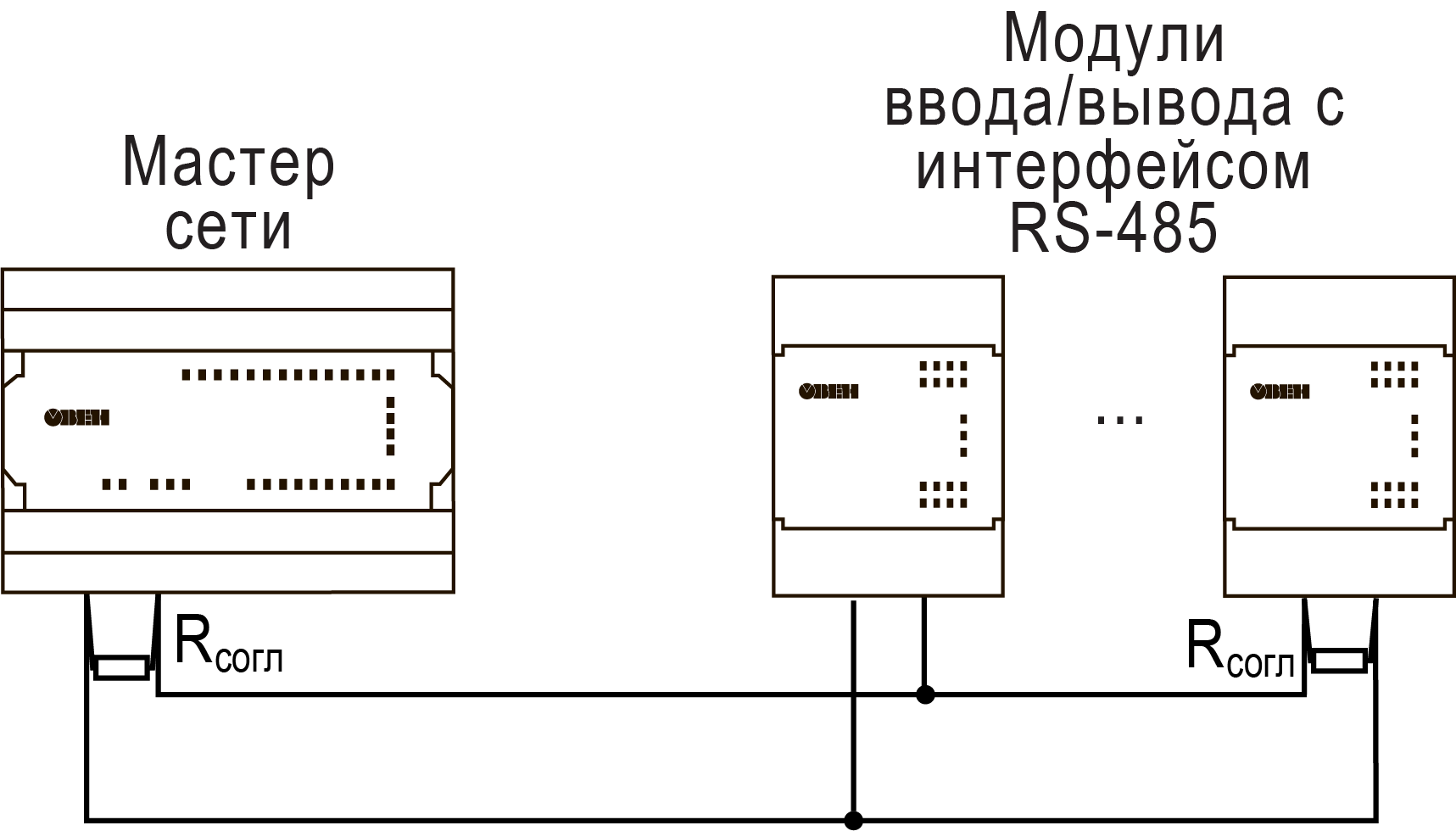

Подключение к сети RS-485

Следует обеспечить максимально-возможную близость значений сопротивления согласующего резистора Rсогл и волнового сопротивления кабеля. Стандартные кабели для организации сети RS-485 имеют волновое сопротивление 120 Ом.

Graphic
Типовая схема подключения в режиме Slave
Graphic
Типовая схема подключения в режиме Master

Подключение к ПК

Для подключения к ПК прибор следует использовать кабель microUSB — USB.

Graphic
Схема подключения прибора к ПК

Эксплуатация

Управление и индикация

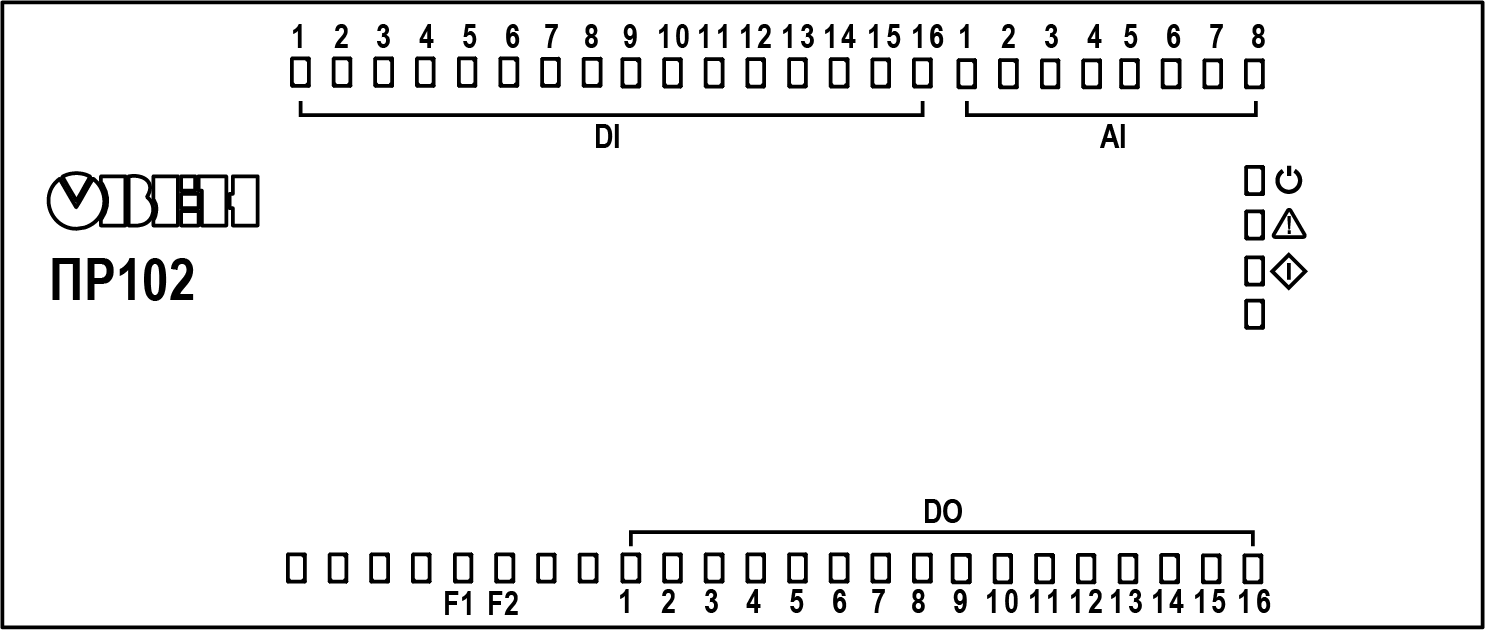

На лицевой панели прибора расположены светодиоды (см. рисунок ниже).

Graphic
Лицевая панель прибора
Назначение светодиодов
СветодиодСтатусНазначение

Graphic

(зеленый)

СветитсяНа прибор подано питание
Graphic (красный)Светится

1) Сбой программы;

2) Ошибка RETAIN;

3) Системная ошибка

(подробнее см. раздел)

F1 (зеленый)Определяется при программировании
F2 (зеленый)

DI1...DI16*

(зеленые)

СветитсяНа соответствующий вход подано напряжение, соответствующее уровню «логической единицы»

AI1...AI8**

(зеленые)

СветитсяСоответствующий аналоговый вход настроен как дискретный и на вход подано напряжение, соответствующее уровню «логической единицы»

DO1...DO16*

(зеленые)

СветитсяСоответствующий дискретный выход находится в активном состоянии (реле замкнуто, транзистор открыт)

Graphic

(двухцветный, красный + зеленый, с возможностью одновременного свечения)
см. раздел
Светится (красный)Основное питание отключено, питание от USB, пользовательская программа не выполняется
Светится (зеленый)Основное питание подключено, пользовательская программа выполняется

Светится (красный)

Мигает (зеленый)

Основное питание подключено, запись пользовательской программы в прибор

Graphic

Cветодиод не задействован
Примечание

* Нумерация отличается у различных модификаций.

** Присутствуют не у всех модификаций.

Лицевая панель прибора представляет собой подвижный элемент, соединенный с верхней частью корпуса с помощью двух петель.

Graphic

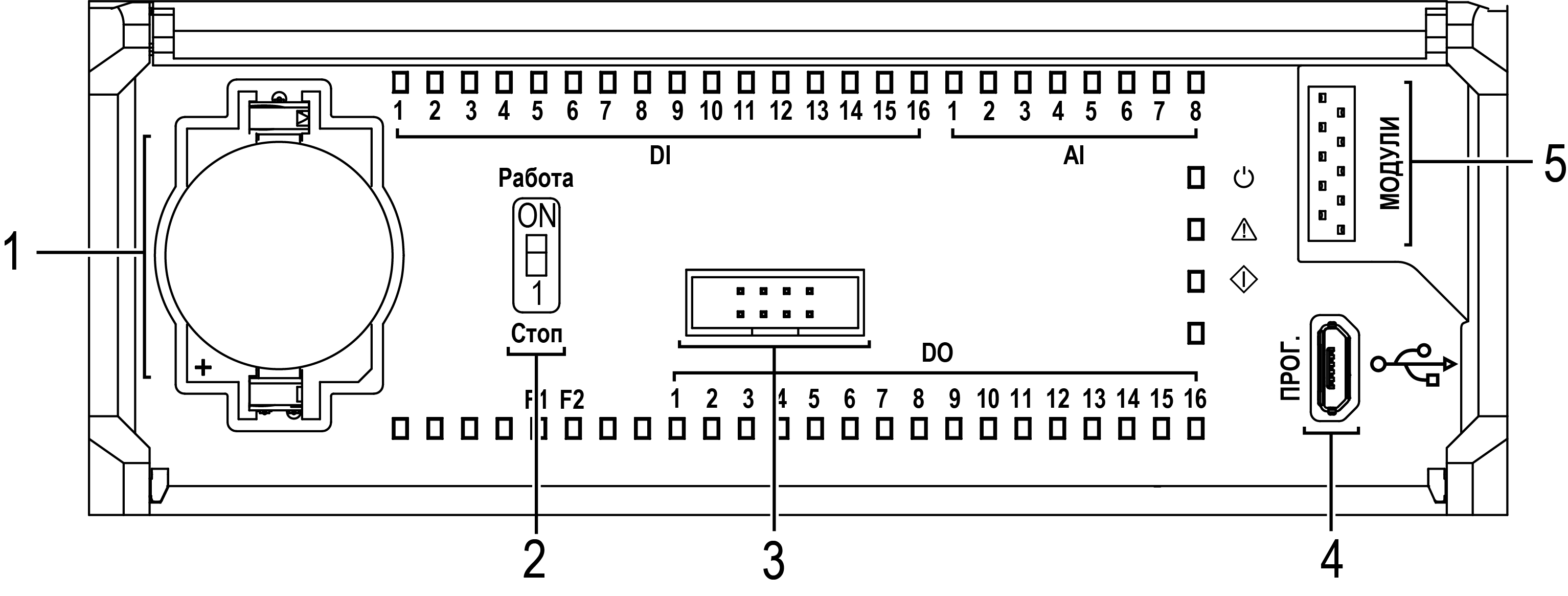

Элементы под лицевой панелью

Под лицевой панелью расположены:

  1. Слот с батареей RTC.
  2. Переключатель Работа/Стоп.
  3. Сервисный разъем.

  4. Мicro-USB порт для подключения прибора к ПК.

  5. Разъем для подключения модулей расширения.

Переключатель Работа/Стоп
Положение переключателяФункция
РаботаПользовательская программа выполняется
СтопПользовательская программа остановлена. Можно обновить встроенное ПО прибора (разделе). Или заменить пользовательскую программу, если она вызывает некорректную работу прибора
Прибор работает в режиме модуля ввода/вывода (см. раздел)

Функции переключателя Работа/Стоп

Установка переключателя в положение Стоп:

  • позволяет сменить:

    • встроенное ПО прибора (разделе);

    • пользовательскую программу, если она вызывает некорректную работу прибора.

  • переводит прибор в режим модуля ввода/вывода (см. раздел).



Режимы работы

По включению напряжения питания (основного или от USB), прибор анализирует положение переключателя Работа/Стоп. Далее прибор проводит самодиагностику.

Для программирования прибора достаточно питания от USB. При питании от USB, не работают входы, выходы и интерфейс RS-485.

Пользовательская программа, если она записана в память прибора, начинает выполняться сразу после подачи основного питания на клеммы 1 и 2.

Graphic

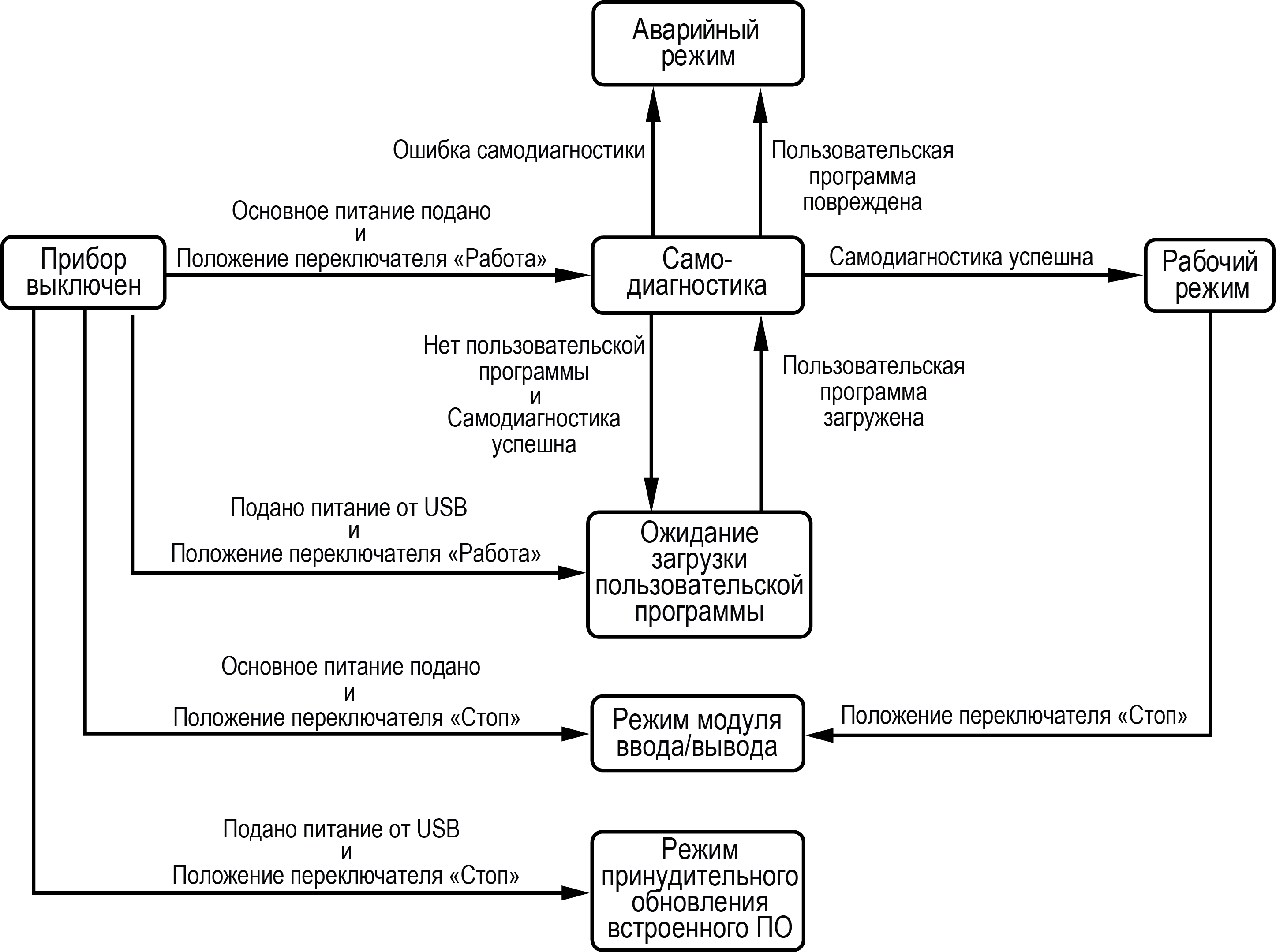

Схема переходов между режимами работы

Рабочий режим

В рабочем режиме прибор повторяет следующую последовательность (рабочий цикл):

  • начало цикла;
  • чтение состояния входов;
  • выполнение кода пользовательской программы;
  • запись состояния выходов;
  • переход в начало цикла.

В начале цикла прибор считывает состояния входов и копирует считанные значения в область памяти входов. Далее выполняется код пользовательской программы, которая работает с копией значений входов.

Аварийный режим

В случае возникновения аварийной ситуации прибор переходит в аварийный режим.

В таблице ниже представлены примеры аварийных ситуаций и рекомендации по их устранению.

Неисправности и способы их устранения

Индикация светодиода Graphic

Причина

Рекомендации по устранению

Светится

Сбой пользовательской программы. Не совпала контрольная сумма образа памяти

Обновить встроенное ПО прибора.

Повторно загрузить пользовательскую программу в прибор.

В случае неудачи обратиться в сервисный центр

Ошибка RETAIN. Не удалось восстановить RETAIN

Системная ошибка. Работа прибора невозможна

Режим модуля ввода/вывода

Если переключатель Стоп/Работа перевести в положение Стоп (см. раздел), то пользовательская программа будет остановлена. Прибор начнет работать в режиме модуля ввода/вывода.

Для работы в режиме модуля ввода/вывода следует предварительно настроить интерфейс связи в режим Slave (в OwenLogic). В режиме модуля ввода/вывода доступен опрос входов и запись выходов, но сетевые переменные недоступны.

Если к прибору подключены модули ПРМ, то опрос их по RS-485 будет невозможен.

Работа с модулями расширения

Чтобы увеличить количество входов/выходов прибора, следует воспользоваться модулями расширения линейки ПРМ (см. раздел). Работа модулей расширения определяется пользовательской программой, написанной в OwenLogic.

Время опроса входов и записи состояния выходов модулей расширения определяется сложностью пользовательской программы и не отличается от времени работы с встроенными в прибор входами/выходами.

Часы реального времени

Прибор оснащен встроенными часами реального времени. При наличии питания прибора часы реального времени питаются от него. В случае отсутствия питания часы реального времени питаются от батареи.

Энергии полностью заряженной батареи хватает на непрерывную работу часов реального времени в течение 5 лет. В случае эксплуатации прибора при температуре на границах рабочего диапазона время работы часов сокращается.

В OwenLogic можно настроить коррекцию показаний часов реального времени прибора с помощью часов ПК или с помощью корректирующего значения (см. руководство пользователя OwenLogic).

Обновление встроенного ПО

В приборе можно изменять версии встроенного программного обеспечения через интерфейс программирования.

Для смены встроенного ПО следует подготовить:

  • ПК с ОС Windows Vista/7/8/10, установленным OwenLogic и доступом в Интернет;

  • установить драйвер прибора на ПК.

OwenLogic может обновить ПО прибора во время записи пользовательской программы.

Если встроенное ПО не получается автоматически обновить, то его можно обновить принудительно. Принудительное обновление встроенного ПО может потребоваться, если прибор не определяется в OwenLogic, но подключение прибора корректно отображается в Диспетчере устройств.

Для принудительной смены встроенного ПО следует:

  1. Подключить прибор к ПК кабелем USB.

  2. Подать питание на прибор.

  3. Открыть крышку на лицевой стороне прибора. Установить переключатель Работа/Стоп в положение Стоп. Светодиод Graphic начинает светиться красным. В данном режиме блокируется встроенное ПО и пользовательская программа.

  4. Проверить в диспетчере устройств Windows какой СОМ-порт был присвоен прибору.

  5. В OwenLogic указать номер присвоенного COM-порта: Прибор/Настройка порта.

  6. В меню OwenLogic выбрать пункт Прибор/Обновить встроенное ПО. Если модель прибора определена неверно, то из списка выбрать нужную модель.

    Примечание
    Уточнить модель можно по надписи на боковой поверхности прибора.
  7. Запустить обновление встроенного ПО нажатием кнопки Выбрать.

    В процессе смены встроенного ПО светодиод Graphic светит красным и мигающим зеленым одновременно. Установить переключатель в положение Работа. Запускается пользовательская программа. Светодиод Graphic переключается на зеленый цвет.

Если проблемы с работоспособностью прибора не удалось решить после принудительной смены встроенного ПО, то следует обратиться в сервисный центр.

Техническое обслуживание

Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования безопасности из раздела.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие процедуры:

  • проверка крепления прибора;
  • проверка винтовых соединений;
  • удаление пыли и грязи с клеммника прибора.

Замена элемента питания

Примечание
Во время смены батарейки допускается не отключать питающее напряжение от прибора. Во время замены батарейки при подключенном основном питании значения часов не сбрасываются.

Для замены элемента питания следует:

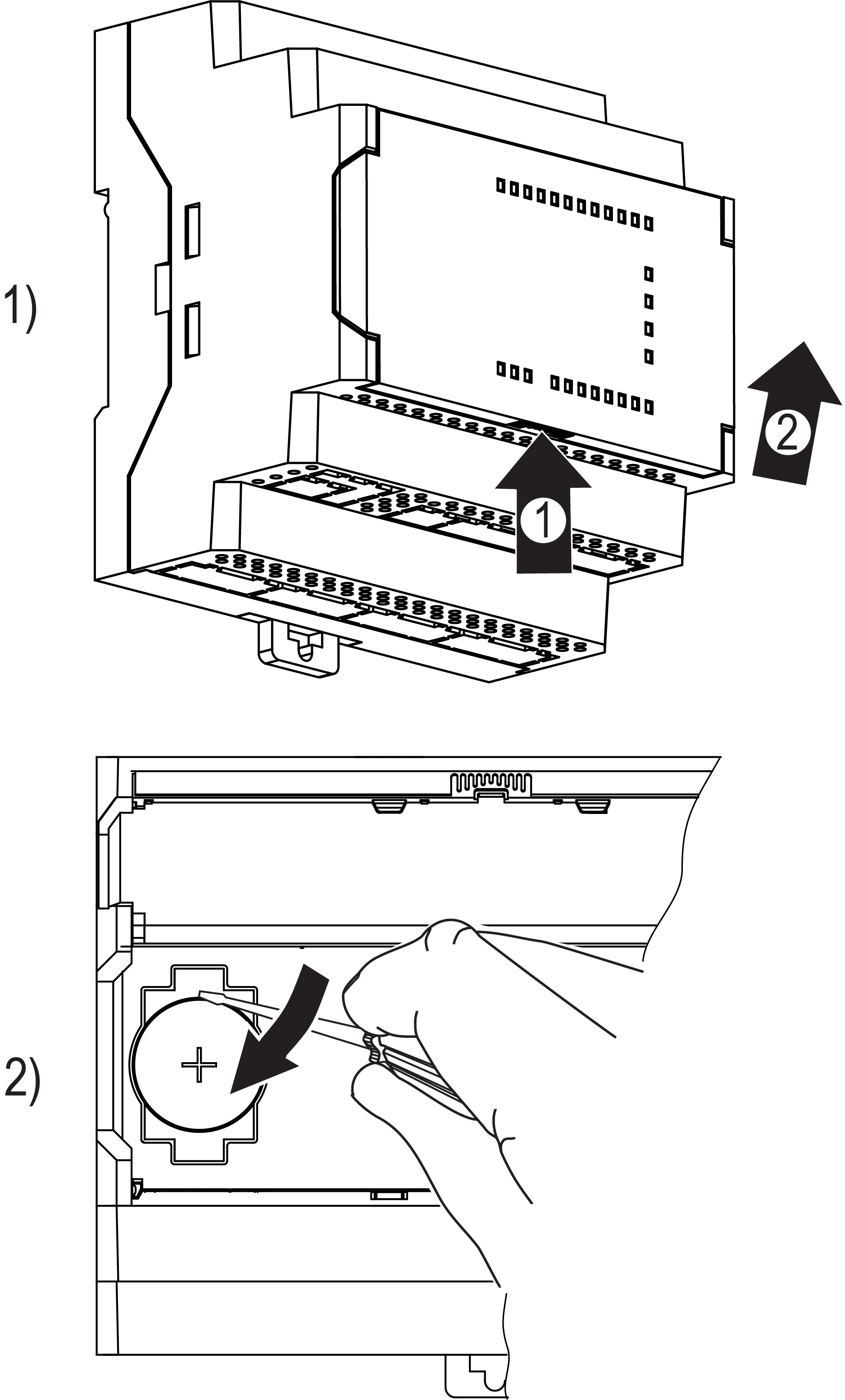

  1. Подцепив за рифленую зону (см. рисунок, стрелка 1), открыть крышку на лицевой панели прибора (стрелка 2).

  2. Отверткой подцепить батарейку сверху и, придерживая ее, достать из прибора.

  3. Соблюдая полярность, вставить новую батарейку.

  4. Закрыть крышку.

Graphic
Замена батарейки

Маркировка

На корпус прибора нанесены:

  • наименование прибора;
  • степень защиты корпуса по ГОСТ 14254;
  • напряжение и частота питания;
  • потребляемая мощность;
  • класс защиты от поражения электрическим током по ГОСТ IEC 61131-2-2012;
  • знак соответствия требованиям ТР ТС (ЕАС);
  • страна-изготовитель;
  • заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

  • наименование прибора;
  • знак соответствия требованиям ТР ТС (ЕАС);
  • страна-изготовитель;
  • заводской номер прибора и год выпуска.

Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару, выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

Комплектность

НаименованиеКоличество
Прибор 1 шт.
Руководство по эксплуатации1 экз.
Паспорт и Гарантийный талон1 экз.
Комплект клеммных соединителей 1 к-т

Примечание
Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Описание клеммников

Graphic
Расположение контактов для ПР102-230.2416.01.Х
Назначение контактов клеммной колодки ПР102-230.2416.01.Х

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Входное напряжение питания (230 В)

2

Входное напряжение питания (230 В)

41Клемма А интерфейса RS-485 (1)63Клемма B интерфейса RS-485 (2)
42Клемма B интерфейса RS-485 (1)64Клемма A интерфейса RS-485 (2)
3

Дискретный выход 1 (230 В)

25

Дискретный выход 9 (230 В)

4

Дискретный выход 1 (230 В)

26

Дискретный выход 9 (230 В)

5

Дискретный выход 2 (230 В)

27

Дискретный выход 10 (230 В)

6

Дискретный выход 2 (230 В)

28

Дискретный выход 10 (230 В)

7

Дискретный выход 3 (230 В)

29

Дискретный выход 11 (230 В)

8

Дискретный выход 3 (230 В)

30

Дискретный выход 11 (230 В)

9

Дискретный выход 4 (230 В)

31

Дискретный выход 12 (230 В)

10

Дискретный выход 4 (230 В)

32

Дискретный выход 12 (230 В)

11

Дискретный выход 5 (230 В)

33

Дискретный выход 13 (230 В)

12

Дискретный выход 5 (230 В)

34

Дискретный выход 13 (230 В)

13

Дискретный выход 6 (230 В)

35

Дискретный выход 14 (230 В)

14

Дискретный выход 6 (230 В)

36

Дискретный выход 14 (230 В)

15

Дискретный выход 7 (230 В)

37

Дискретный выход 15 (230 В)

16

Дискретный выход 7 (230 В)

38

Дискретный выход 15 (230 В)

17

Дискретный выход 8 (230 В)

39

Дискретный выход 16 (230 В)

18

Дискретный выход 8 (230 В)

40

Дискретный выход 16 (230 В)

48Общая клемма дискретных входов 1...470Общая клемма дискретных входов 13...16
49

Дискретный вход 1 (230 В)

71

Дискретный вход 13 (230 В)

50

Дискретный вход 2 (230 В)

72

Дискретный вход 14 (230 В)

51

Дискретный вход 3 (230 В)

73

Дискретный вход 15 (230 В)

52

Дискретный вход 4 (230 В)

74

Дискретный вход 16 (230 В)

53Общая клемма дискретных входов 5...875Общая клемма дискретных входов 17...20
54

Дискретный вход 5 (230 В)

76

Дискретный вход 17 (230 В)

55

Дискретный вход 6 (230 В)

77

Дискретный вход 18 (230 В)

56

Дискретный вход 7 (230 В)

78

Дискретный вход 19 (230 В)

57

Дискретный вход 8 (230 В)

79

Дискретный вход 20 (230 В)

58Общая клемма дискретных входов 9...1280Общая клемма дискретных входов 21...24
59

Дискретный вход 9 (230 В)

81

Дискретный вход 21 (230 В)

60

Дискретный вход 10 (230 В)

82

Дискретный вход 22 (230 В)

61

Дискретный вход 11 (230 В)

83

Дискретный вход 23 (230 В)

62

Дискретный вход 12 (230 В)

84

Дискретный вход 24 (230 В)

Graphic

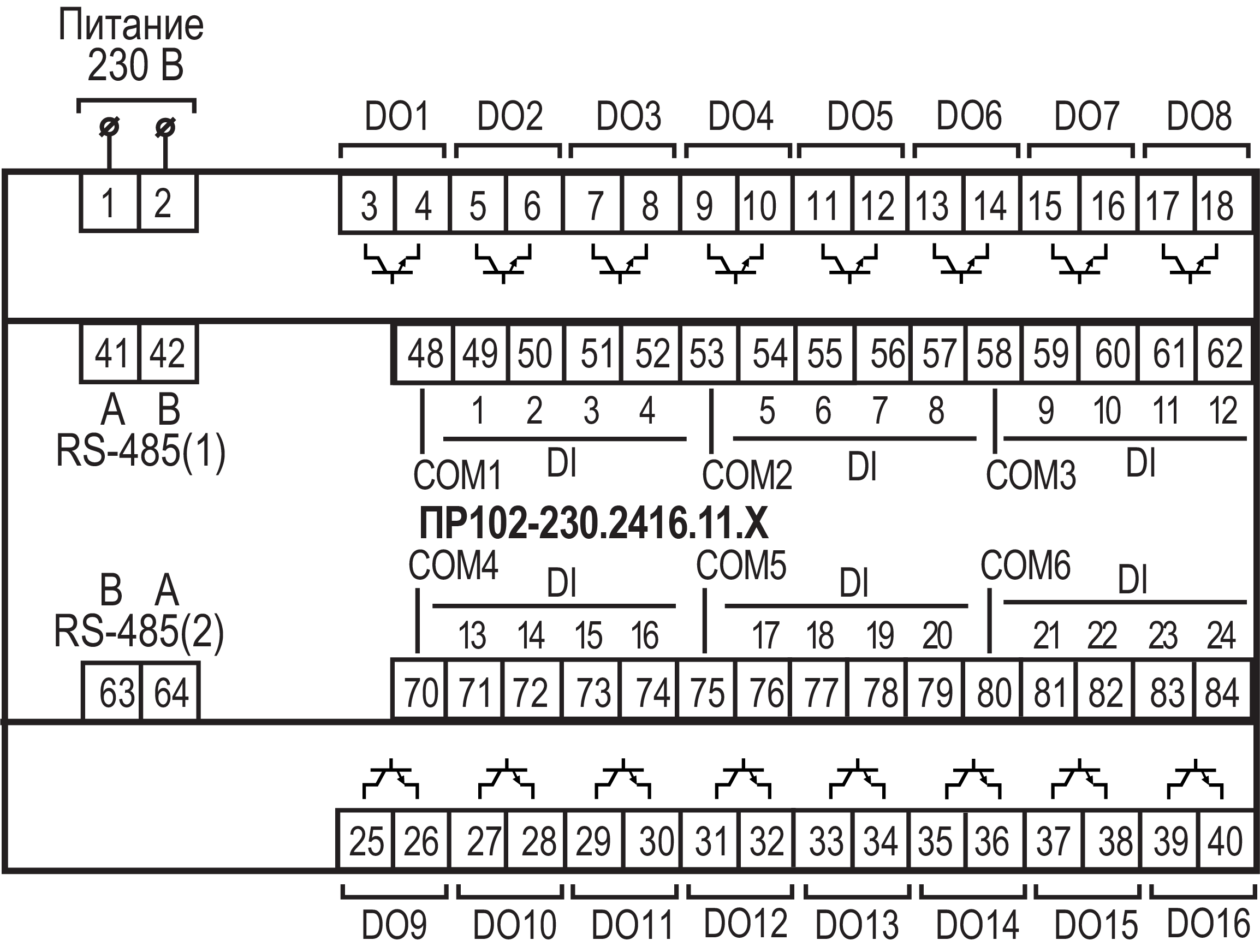

Расположение контактов для ПР102-230.2416.11.Х
Назначение контактов клеммной колодки ПР102-230.2416.11.Х

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Входное напряжение питания (230 В)

2

Входное напряжение питания (230 В)

41Клемма А интерфейса RS-485 (1)63Клемма B интерфейса RS-485 (2)
42Клемма B интерфейса RS-485 (1)64Клемма A интерфейса RS-485 (2)
3

Выход типа «К1» (коллектор)

25

Выход типа «К9» (коллектор)

4

Выход типа «К1» (эмиттер)

26

Выход типа «К9» (эмиттер)

5

Выход типа «К2» (коллектор)

27

Выход типа «К10» (коллектор)

6

Выход типа «К2» (эмиттер)

28

Выход типа «К10» (эмиттер)

7

Выход типа «К3» (коллектор)

29

Выход типа «К11» (коллектор)

8

Выход типа «К3» (эмиттер)

30

Выход типа «К11» (эмиттер)

9

Выход типа «К4» (коллектор)

31

Выход типа «К12» (коллектор)

10

Выход типа «К4» (эмиттер)

32

Выход типа «К12» (эмиттер)

11

Выход типа «К5» (коллектор)

33

Выход типа «К13» (коллектор)

12

Выход типа «К5» (эмиттер)

34

Выход типа «К13» (эмиттер)

13

Выход типа «К6» (коллектор)

35

Выход типа «К14» (коллектор)

14

Выход типа «К6» (эмиттер)

36

Выход типа «К14» (эмиттер)

15

Выход типа «К7» (коллектор)

37

Выход типа «К15» (коллектор)

16

Выход типа «К7» (эмиттер)

38

Выход типа «К15» (эмиттер)

17

Выход типа «К8» (коллектор)

39

Выход типа «К16» (коллектор)

18

Выход типа «К8» (эмиттер)

40

Выход типа «К16» (эмиттер)

48Общая клемма дискретных входов 1...470Общая клемма дискретных входов 13...16
49

Дискретный вход 1 (230 В)

71

Дискретный вход 13 (230 В)

50

Дискретный вход 2 (230 В)

72

Дискретный вход 14 (230 В)

51

Дискретный вход 3 (230 В)

73

Дискретный вход 15 (230 В)

52

Дискретный вход 4 (230 В)

74

Дискретный вход 16 (230 В)

53Общая клемма дискретных входов 5...875Общая клемма дискретных входов 17...20
54

Дискретный вход 5 (230 В)

76

Дискретный вход 17 (230 В)

55

Дискретный вход 6 (230 В)

77

Дискретный вход 18 (230 В)

56

Дискретный вход 7 (230 В)

78

Дискретный вход 19 (230 В)

57

Дискретный вход 8 (230 В)

79

Дискретный вход 20 (230 В)

58Общая клемма дискретных входов 9...1280Общая клемма дискретных входов 21...24
59

Дискретный вход 9 (230 В)

81

Дискретный вход 21 (230 В)

60

Дискретный вход 10 (230 В)

82

Дискретный вход 22 (230 В)

61

Дискретный вход 11 (230 В)

83

Дискретный вход 23 (230 В)

62

Дискретный вход 12 (230 В)

84

Дискретный вход 24 (230 В)

Graphic
Расположение контактов для ПР102-24.2416.03.Х
Назначение контактов клеммной колодки ПР102-24.2416.03.Х

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

2

Клемма питания 24 В («+»)

41Клемма А интерфейса RS-485 (1)63Клемма B интерфейса RS-485 (2)
42Клемма B интерфейса RS-485 (1)64Клемма A интерфейса RS-485 (2)
3

Дискретный выход 1 (24 В)

25

Дискретный выход 9 (24 В)

4

Дискретный выход 1 (24 В)

26

Дискретный выход 9 (24 В)

5

Дискретный выход 2 (24 В)

27

Дискретный выход 10 (24 В)

6

Дискретный выход 2 (24 В)

28

Дискретный выход 10 (24 В)

7

Дискретный выход 3 (24 В)

29

Дискретный выход 11 (24 В)

8

Дискретный выход 3 (24 В)

30

Дискретный выход 11 (24 В)

9

Дискретный выход 4 (24 В)

31

Дискретный выход 12 (24 В)

10

Дискретный выход 4 (24 В)

32

Дискретный выход 12 (24 В)

11

Дискретный выход 5 (24 В)

33

Дискретный выход 13 (24 В)

12

Дискретный выход 5 (24 В)

34

Дискретный выход 13 (24 В)

13

Дискретный выход 6 (24 В)

35

Дискретный выход 14 (24 В)

14

Дискретный выход 6 (24 В)

36

Дискретный выход 14 (24 В)

15

Дискретный выход 7 (24 В)

37

Дискретный выход 15 (24 В)

16

Дискретный выход 7 (24 В)

38

Дискретный выход 15 (24 В)

17

Дискретный выход 8 (24 В)

39

Дискретный выход 16 (24 В)

18

Дискретный выход 8 (24 В)

40

Дискретный выход 16 (24 В)

43Общая клемма дискретных входов 1...465

Клемма I AI1

44

Дискретный вход 1 (24 В)

66

Клемма U AI1

45

Дискретный вход 2 (24 В)

67Общая клемма универсальных входов 1 и 2
46

Дискретный вход 3 (24 В)

68

Клемма U AI2

47

Дискретный вход 4 (24 В)

69

Клемма I AI2

48Общая клемма дискретных входов 5...870

Клемма I AI3

49

Дискретный вход 5 (24 В)

71

Клемма U AI3

50

Дискретный вход 6 (24 В)

72Общая клемма универсальных входов 3 и 4
51

Дискретный вход 7 (24 В)

73

Клемма U AI4

52

Дискретный вход 8 (24 В)

74

Клемма I AI4

53Общая клемма дискретных входов 9...1275

Клемма I AI5

54

Дискретный вход 9 (24 В)

76

Клемма U AI5

55

Дискретный вход 10 (24 В)

77Общая клемма универсальных входов 5 и 6
56

Дискретный вход 11 (24 В)

78

Клемма U AI6

57

Дискретный вход 12 (24 В)

79

Клемма I AI6

58Общая клемма дискретных входов 13...1680

Клемма I AI7

59

Дискретный вход 13 (24 В)

81

Клемма U AI7

60

Дискретный вход 14 (24 В)

82Общая клемма универсальных входов 7 и 8
61

Дискретный вход 15 (24 В)

83

Клемма U AI8

62

Дискретный вход 16 (24 В)

84

Клемма I AI8

Graphic
Расположение контактов для ПР102-24.2416.13.Х
Назначение контактов клеммной колодки ПР102-24.2416.13.Х

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

2

Клемма питания 24 В («+»)

41Клемма А интерфейса RS-485 (1)63Клемма B интерфейса RS-485 (2)
42Клемма B интерфейса RS-485 (1)64Клемма A интерфейса RS-485 (2)
3

Выход типа «К1» (коллектор)

25

Выход типа «К9» (коллектор)

4

Выход типа «К1» (эмиттер)

26

Выход типа «К9» (эмиттер)

5

Выход типа «К2» (коллектор)

27

Выход типа «К10» (коллектор)

6

Выход типа «К2» (эмиттер)

28

Выход типа «К10» (эмиттер)

7

Выход типа «К3» (коллектор)

29

Выход типа «К11» (коллектор)

8

Выход типа «К3» (эмиттер)

30

Выход типа «К11» (эмиттер)

9

Выход типа «К4» (коллектор)

31

Выход типа «К12» (коллектор)

10

Выход типа «К4» (эмиттер)

32

Выход типа «К12» (эмиттер)

11

Выход типа «К5» (коллектор)

33

Выход типа «К13» (коллектор)

12

Выход типа «К5» (эмиттер)

34

Выход типа «К13» (эмиттер)

13

Выход типа «К6» (коллектор)

35

Выход типа «К14» (коллектор)

14

Выход типа «К6» (эмиттер)

36

Выход типа «К14» (эмиттер)

15

Выход типа «К7» (коллектор)

37

Выход типа «К15» (коллектор)

16

Выход типа «К7» (эмиттер)

38

Выход типа «К15» (эмиттер)

17

Выход типа «К8» (коллектор)

39

Выход типа «К16» (коллектор)

18

Выход типа «К8» (эмиттер)

40

Выход типа «К16» (эмиттер)

43Общая клемма дискретных входов 1...465

Клемма I AI1

44

Дискретный вход 1 (24 В)

66

Клемма U AI1

45

Дискретный вход 2 (24 В)

67Общая клемма универсальных входов 1 и 2
46

Дискретный вход 3 (24 В)

68

Клемма U AI2

47

Дискретный вход 4 (24 В)

69

Клемма I AI2

48Общая клемма дискретных входов 5...870

Клемма I AI3

49

Дискретный вход 5 (24 В)

71

Клемма U AI3

50

Дискретный вход 6 (24 В)

72Общая клемма универсальных входов 3 и 4
51

Дискретный вход 7 (24 В)

73

Клемма U AI4

52

Дискретный вход 8 (24 В)

74

Клемма I AI4

53Общая клемма дискретных входов 9...1275

Клемма I AI5

54

Дискретный вход 9 (24 В)

76

Клемма U AI5

55

Дискретный вход 10 (24 В)

77Общая клемма универсальных входов 5 и 6
56

Дискретный вход 11 (24 В)

78

Клемма U AI6

57

Дискретный вход 12 (24 В)

79

Клемма I AI6

58Общая клемма дискретных входов 13...1680

Клемма I AI7

59

Дискретный вход 13 (24 В)

81

Клемма U AI7

60

Дискретный вход 14 (24 В)

82Общая клемма универсальных входов 7 и 8
61

Дискретный вход 15 (24 В)

83

Клемма U AI8

62

Дискретный вход 16 (24 В)

84

Клемма I AI8

Graphic

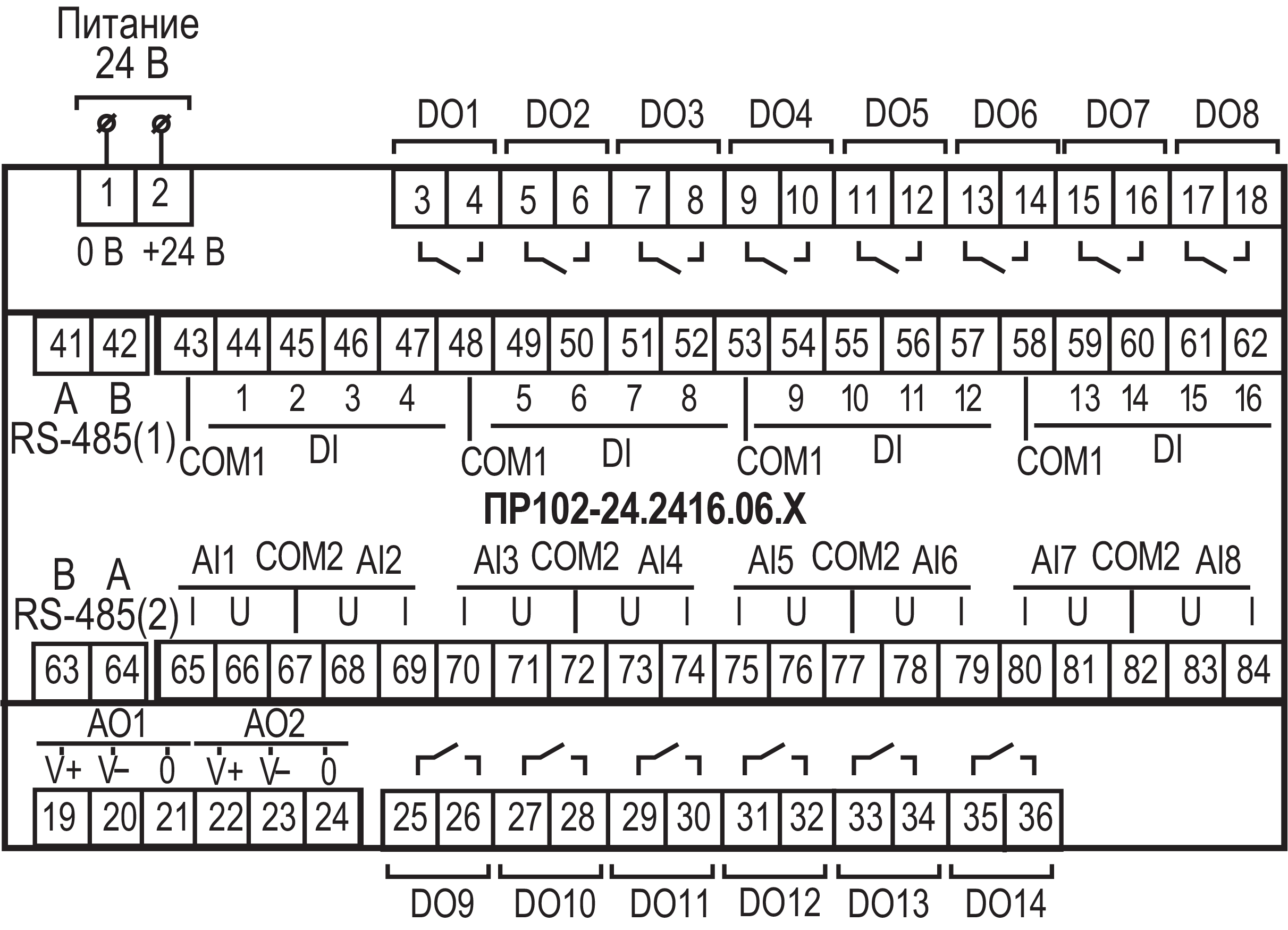

Расположение контактов для ПР102-24.2416.06.Х
Назначение контактов клеммной колодки ПР102-24.2416.06.Х

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

2

Клемма питания 24 В («+»)

41Клемма А интерфейса RS-485 (1)63Клемма B интерфейса RS-485 (2)
42Клемма B интерфейса RS-485 (1)64Клемма A интерфейса RS-485 (2)
3

Дискретный выход 1 (24 В)

25

Дискретный выход 9 (24 В)

4

Дискретный выход 1 (24 В)

26

Дискретный выход 9 (24 В)

5

Дискретный выход 2 (24 В)

27

Дискретный выход 10 (24 В)

6

Дискретный выход 2 (24 В)

28

Дискретный выход 10 (24 В)

7

Дискретный выход 3 (24 В)

29

Дискретный выход 11 (24 В)

8

Дискретный выход 3 (24 В)

30

Дискретный выход 11 (24 В)

9

Дискретный выход 4 (24 В)

31

Дискретный выход 12 (24 В)

10

Дискретный выход 4 (24 В)

32

Дискретный выход 12 (24 В)

11

Дискретный выход 5 (24 В)

33

Дискретный выход 13 (24 В)

12

Дискретный выход 5 (24 В)

34

Дискретный выход 13 (24 В)

13

Дискретный выход 6 (24 В)

35

Дискретный выход 14 (24 В)

14

Дискретный выход 6 (24 В)

36

Дискретный выход 14 (24 В)

15

Дискретный выход 7 (24 В)

19Клемма «V+» аналогового выхода 1
16

Дискретный выход 7 (24 В)

20Клемма «V–» аналогового выхода 1
17

Дискретный выход 8 (24 В)

21Клемма аналогового выхода 1
18

Дискретный выход 8 (24 В)

22Клемма «V+» аналогового выхода 2
43Общая клемма дискретных входов 1...423Клемма «V–» аналогового выхода 2
44

Дискретный вход 1 (24 В)

24Клемма аналогового выхода 2
45

Дискретный вход 2 (24 В)

65

Клемма I AI1

46

Дискретный вход 3 (24 В)

66

Клемма U AI1

47

Дискретный вход 4 (24 В)

67Общая клемма универсальных входов 1 и 2
48Общая клемма дискретных входов 5...868

Клемма U AI2

49

Дискретный вход 5 (24 В)

69

Клемма I AI2

50

Дискретный вход 6 (24 В)

70

Клемма I AI3

51

Дискретный вход 7 (24 В)

71

Клемма U AI3

52

Дискретный вход 8 (24 В)

72Общая клемма универсальных входов 3 и 4
53Общая клемма дискретных входов 9...1273

Клемма U AI4

54

Дискретный вход 9 (24 В)

74

Клемма I AI4

55

Дискретный вход 10 (24 В)

75

Клемма I AI5

56

Дискретный вход 11 (24 В)

76

Клемма U AI5

57

Дискретный вход 12 (24 В)

77Общая клемма универсальных входов 5 и 6
58Общая клемма дискретных входов 13...1678

Клемма U AI6

59

Дискретный вход 13 (24 В)

79

Клемма I AI6

60

Дискретный вход 14 (24 В)

80

Клемма I AI7

61

Дискретный вход 15 (24 В)

81

Клемма U AI7

62

Дискретный вход 16 (24 В)

82Общая клемма универсальных входов 7 и 8
83

Клемма U AI8

84

Клемма I AI8

Graphic

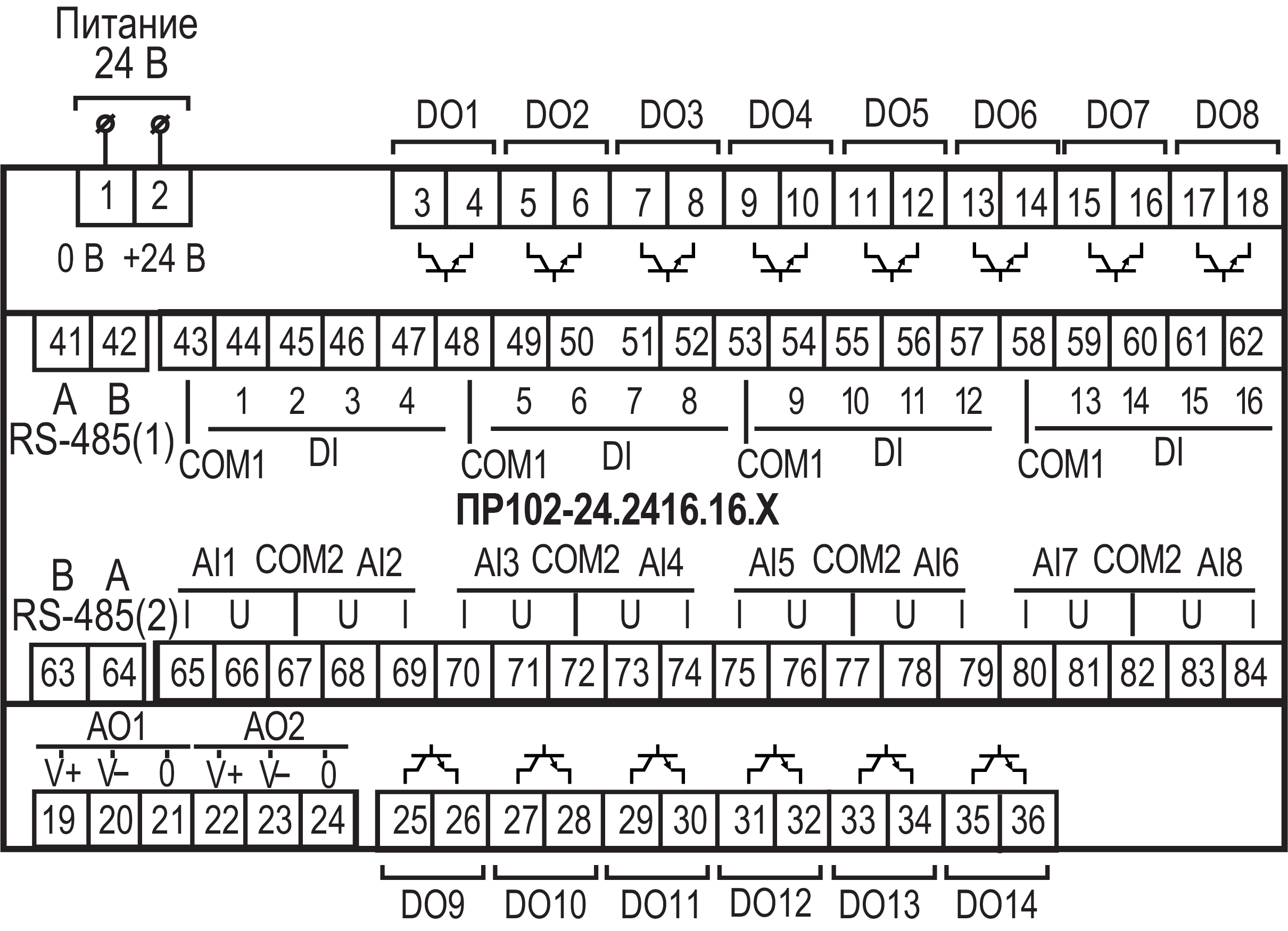

Расположение контактов для ПР102-24.2416.16.Х
Назначение контактов клеммной колодки ПР102-24.2416.16.Х

Номер контакта

Назначение контактов

Номер контакта

Назначение контактов

1

Клемма питания 24 В («–»)

2

Клемма питания 24 В («+»)

41Клемма А интерфейса RS-485 (1)63Клемма B интерфейса RS-485 (2)
42Клемма B интерфейса RS-485 (1)64Клемма А интерфейса RS-485 (2)
3

Выход типа «К1» (коллектор)

25

Выход типа «К9» (коллектор)

4

Выход типа «К1» (эмиттер)

26

Выход типа «К9» (эмиттер)

5

Выход типа «К2» (коллектор)

27

Выход типа «К10» (коллектор)

6

Выход типа «К2» (эмиттер)

28

Выход типа «К10» (эмиттер)

7

Выход типа «К3» (коллектор)

29

Выход типа «К11» (коллектор)

8

Выход типа «К3» (эмиттер)

30

Выход типа «К11» (эмиттер)

9

Выход типа «К4» (коллектор)

31

Выход типа «К12» (коллектор)

10

Выход типа «К4» (эмиттер)

32

Выход типа «К12» (эмиттер)

11

Выход типа «К5» (коллектор)

33

Выход типа «К13» (коллектор)

12

Выход типа «К5» (эмиттер)

34

Выход типа «К13» (эмиттер)

13

Выход типа «К6» (коллектор)

35

Выход типа «К14» (коллектор)

14

Выход типа «К6» (эмиттер)

36

Выход типа «К14» (эмиттер)

15

Выход типа «К7» (коллектор)

19Клемма «V+» аналогового выхода 1
16

Выход типа «К7» (эмиттер)

20Клемма «V–» аналогового выхода 1
17

Выход типа «К8» (коллектор)

21Клемма аналогового выхода 1
18

Выход типа «К8» (эмиттер)

22Клемма «V+» аналогового выхода 2
43Общая клемма дискретных входов 1...423Клемма «V–» аналогового выхода 2
44

Дискретный вход 1 (24 В)

24Клемма аналогового выхода 2
45

Дискретный вход 2 (24 В)

65

Клемма I AI1

46

Дискретный вход 3 (24 В)

66

Клемма U AI1

47

Дискретный вход 4 (24 В)

67Общая клемма универсальных входов 1 и 2
48Общая клемма дискретных входов 5...868

Клемма U AI2

49

Дискретный вход 5 (24 В)

69

Клемма I AI2

50

Дискретный вход 6 (24 В)

70

Клемма I AI3

51

Дискретный вход 7 (24 В)

71

Клемма U AI3

52

Дискретный вход 8 (24 В)

72Общая клемма универсальных входов 3 и 4
53Общая клемма дискретных входов 9...1273

Клемма U AI4

54

Дискретный вход 9 (24 В)

74

Клемма I AI4

55

Дискретный вход 10 (24 В)

75

Клемма I AI5

56

Дискретный вход 11 (24 В)

76

Клемма U AI5

57

Дискретный вход 12 (24 В)

77Общая клемма универсальных входов 5 и 6
58Общая клемма дискретных входов 13...1678

Клемма U AI6

59

Дискретный вход 13 (24 В)

79

Клемма I AI6

60

Дискретный вход 14 (24 В)

80

Клемма I AI7

61

Дискретный вход 15 (24 В)

81

Клемма U AI7

62

Дискретный вход 16 (24 В)

82Общая клемма универсальных входов 7 и 8
83

Клемма U AI8

84

Клемма I AI8

Юстировка

Общие указания

Юстировка прибора заключается в проведении технологических операций, обеспечивающих восстановление метрологических характеристик прибора в случае изменения их после длительной эксплуатации.

Внимание
Необходимость проведения юстировки определяется по результатам поверки прибора и должна производиться только квалифицированными специалистами метрологических служб, осуществляющих эту поверку.

Юстировка проводится в OwenLogic.

Юстировка выполняется с помощью эталонных источников сигналов, имитирующих работу датчиков и подключаемых к контактам прибора. Во время юстировки прибор вычисляет соотношения между поступившим входным сигналом и опорным сигналом.

Вычисленные соотношения (коэффициенты юстировки) записываются в энергонезависимую память прибора и используются как базовые для выполнения всех дальнейших расчетов.

Каждый аналоговый вход имеет собственные коэффициенты юстировки для каждого типа датчика.

Если вычисленные значения коэффициентов выходят за пределы, установленные для него во время разработки прибора, в OwenLogic выводится сообщение о причине этой ошибки.

Юстировка универсальных входов

Для юстировки входного сигнала типа «напряжение» следует:

  1. Подключить к контактам входа прибора дифференциальный вольтметр В1-12 в режиме калибратора напряжений или аналогичный ему источник образцового напряжения с классом точности не ниже 0,05. Соединять прибор с калибратором следует по схеме, приведенной на рисунке, 1 с соблюдением полярности подключения.

    Graphic

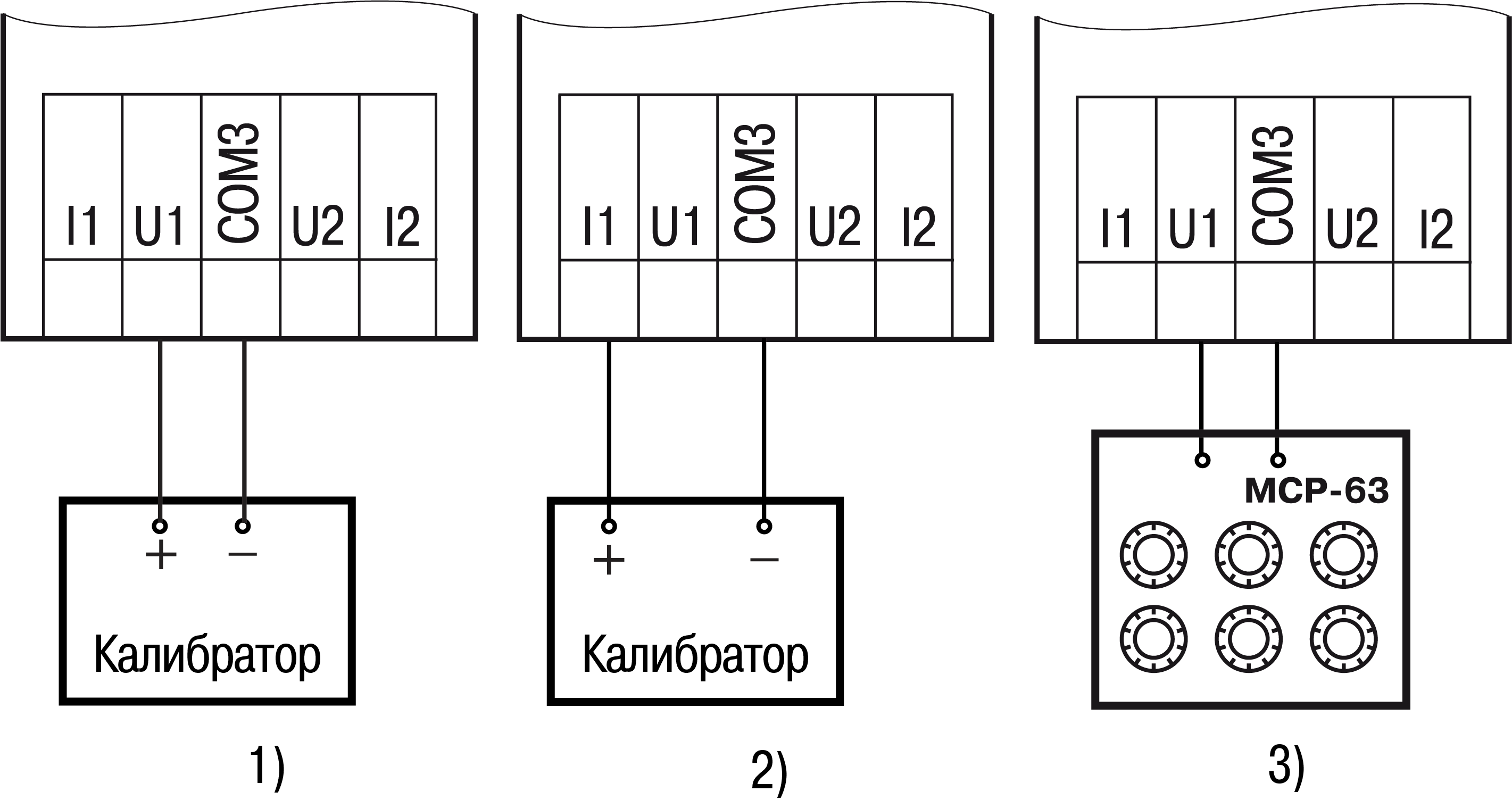

    Подключение источника эталонного сигнала

  2. Запустить OwenLogic и выбрать в меню пункт «Прибор» → «Юстировка входов/выходов» для запуска мастера юстировки.

  3. В появившемся меню выбрать «Аналоговые входы» (см. рисунок).

    Graphic

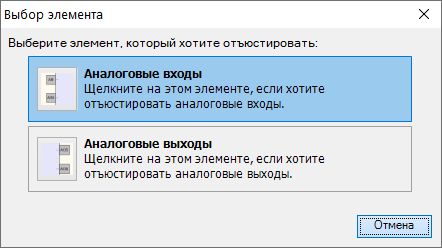

    Выбор элемента
  4. Далее в окне «Настройка параметров» выбрать значение параметра «Тип датчика» равным «0…10 В».

    Graphic
    Меню настройки параметров

    Установить уровни для юстировки, постоянную времени фильтра и канал. Увеличение постоянной времени фильтра увеличивает время юстировки, но позволяет получить более точные калибровочные коэффициенты. Юстировку проходит каждый канал в отдельности. Если выбрать настройку «все каналы», то юстировка проходит по всем четырем каналам, поэтому необходимо подавать соответствующие уровни сигнала на все каналы сразу.

    Нажать кнопку «Далее» и следовать указаниям мастера юстировки.

В случае использования входа для измерения сигналов «ток» рекомендуется провести юстировку входа, предварительно выбрав параметр «Тип датчика» равным «4…20 мА». Схема подключения изображена на рисунке, 2. Действия аналогичны пп. 2–4.

В случае использования входа для измерения сигналов «сопротивление» (например, для ТС) рекомендуется провести юстировку входа, предварительно выбрав параметр «Тип датчика» равным «0…300 кОм». Схема подключения изображена на рисунке, 3. Действия аналогичны пп. 2–4.

Юстировка универсальных аналоговых выходов

Для юстировки сигналов типа «4…20 мА» следует:

  1. Подключить ВЭ типа «И» (ЦАП «параметр – ток 4…20 мА») согласно схеме, приведенной на рисунке.

    Graphic
    Схема подключения к ВЭ для юстировки сигналов типа «4…20 мА» (R < 300 Ом)
    Проконтролировать напряжение источника питания — оно должно быть в диапазоне 15…30 В.

    В качестве измерителя напряжения можно использовать прибор для калибровки вольтметров Р3003 или иной прибор того же класса с разрешающей способностью 0,001 В.

  2. Запустить OwenLogic и выбрать в меню пункт «Прибор» → «Юстировка входов/выходов» для запуска мастера юстировки. В появившемся далее меню выбрать «Аналоговые выходы».

    Graphic

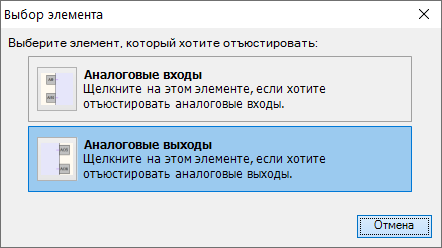

    Выбор элемента

  3. В выпадающем списке «Тип датчика» задать «Аналоговый, ток». В выпадающем меню «Выбор канала» задать канал для юстировки.

    Graphic
    Выбор типа сигнала
  4. Во время подачи прибором выходного тока, пересчитать значение измеренного напряжения в ток и задать его в параметре «Измеренное значение».

    Graphic

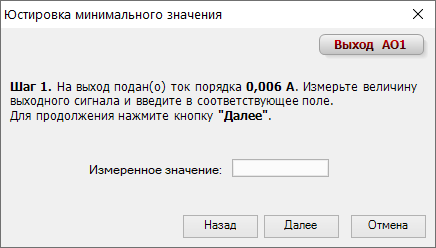

    Калибровка минимального значения

  5. Далее следовать рекомендациям мастера юстировки для проведения процедуры юстировки выходных элементов типа «И».

Для юстировки сигналов типа «0...10 В» следует:

  1. Подключить прибор по схеме, приведенной на рисунке ниже, с соблюдением полярности подключения. Проконтролировать напряжение источника питания – оно должно быть в диапазоне 15…30 В. В качестве измерителя напряжения можно использовать прибор для калибровки вольтметров Р3003 или иной прибор того же класса с разрешающей способностью 0,001 В.

    Graphic
    Схема подключения нагрузки к ВЭ для юстировки сигналов типа «0...10 В»

  2. Запустить OwenLogic и выбрать в меню пункт «Прибор» → «Юстировка входов/выходов» для запуска мастера юстировки. В появившемся далее меню выбрать «Аналоговые выходы».
    Graphic
    Выбор элемента
  3. В выпадающем списке «Тип датчика» задать «Аналоговый, напряжение». В выпадающем меню «Выбор канала» задать канал для юстировки.

  4. Далее следовать рекомендациям мастера юстировки для проведения процедуры юстировки выходных элементов типа «У».

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

Опасность
Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.
Внимание
Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может привести к небольшим травмам.
Предупреждение
Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая может привести к повреждению имущества.
Примечание
Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации, а также информацию для эффективной и безаварийной работы оборудования.
Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с любым ущербом, возникшим в результате установки или использования прибора с нарушением действующей нормативно-технической документации.
