1-RU-113853-1.16

Руководство пользователя

Глоссарий

API – программный интерфейс, который позволяет интегрировать OwenCloud с другими информационными системами.

Категории – группы приборов.

Мнемосхема – экран визуализации, используемый для отображения значений параметров и событий.

Объект – один или несколько приборов.

ОС – операционная система.

Привилегии – права доступа пользователя, определяющие возможности в OwenCloud.

ПХ210 – сетевые шлюзы ПМ210, ПЕ210, ПВ210

$ – этим знаком обозначены платные функции.

Общие сведения

Сервис OwenCloud предназначен для удаленного мониторинга, управления приборами и оперативного оповещения об аварийных ситуациях на объектах.

Для доступа к OwenCloud необходим веб-браузер или мобильное приложение и подключение к сети Интернет.

Сервис OwenCloud обеспечивает:

  • сбор данных с подключенных приборов;

  • хранение считанных данных (до 90 дней);

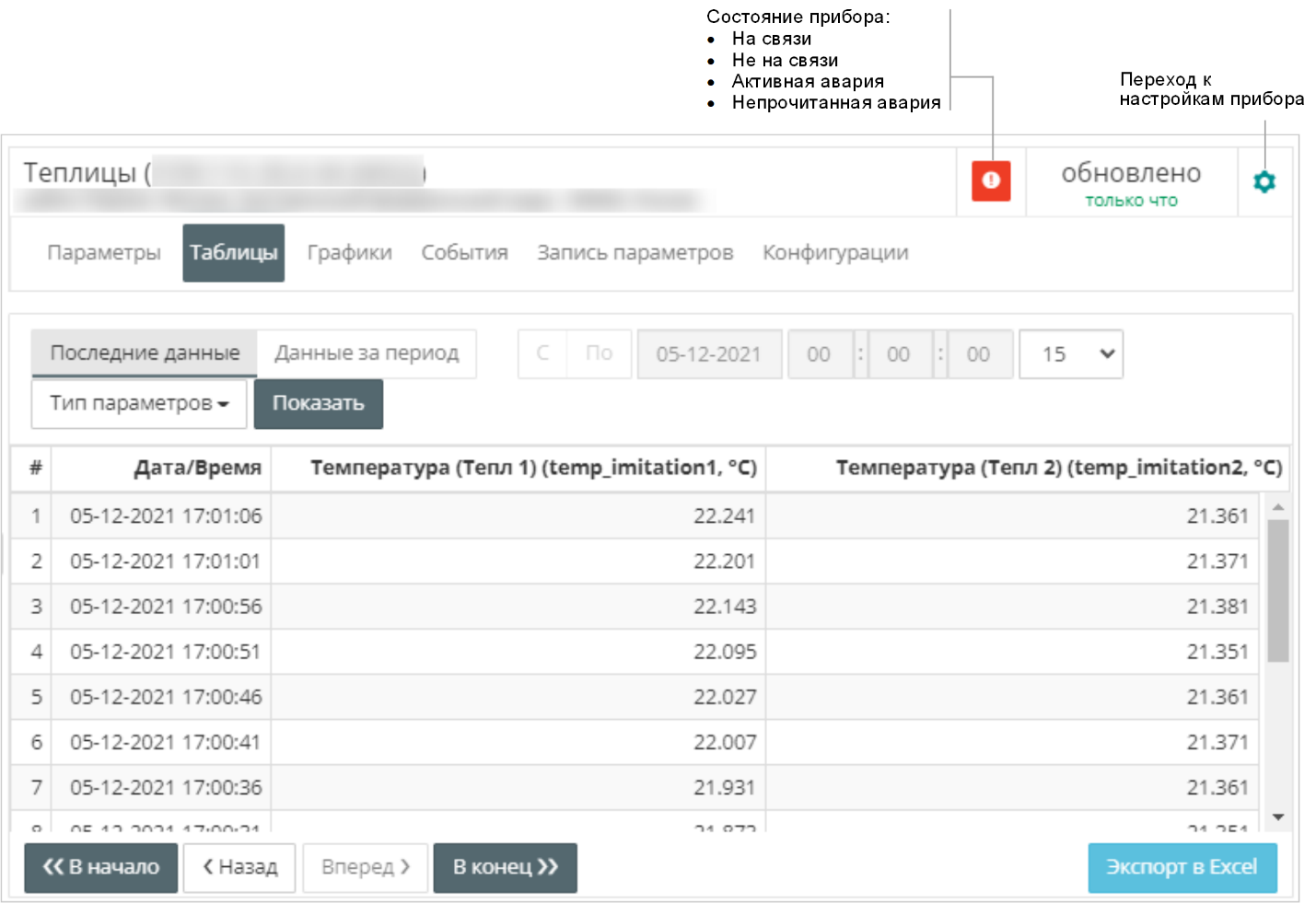

  • отображение данных в виде мнемосхем, графиков и таблиц;

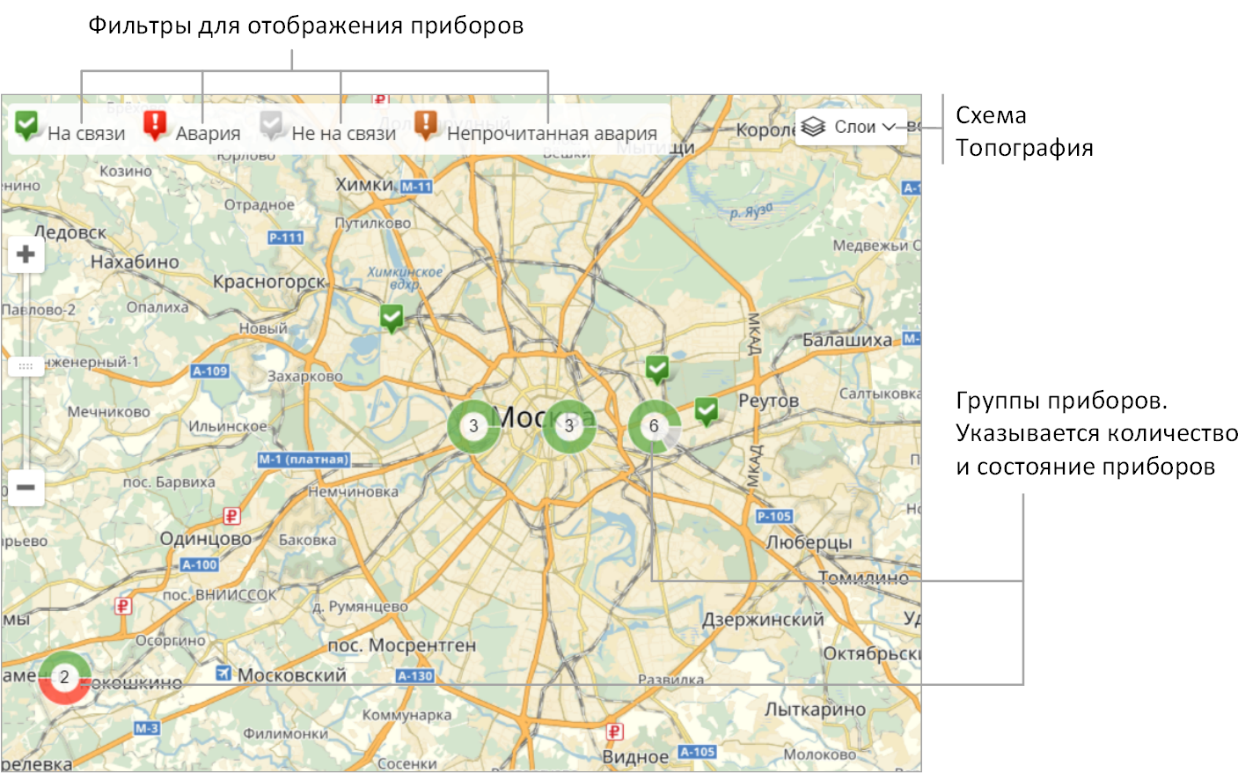

  • отображение устройств на карте;

  • удаленное управление приборами;

  • сохранение и загрузка конфигураций приборов;

  • отправку аварийных уведомлений по электронной почте, и push-уведомлений в мобильном приложении;

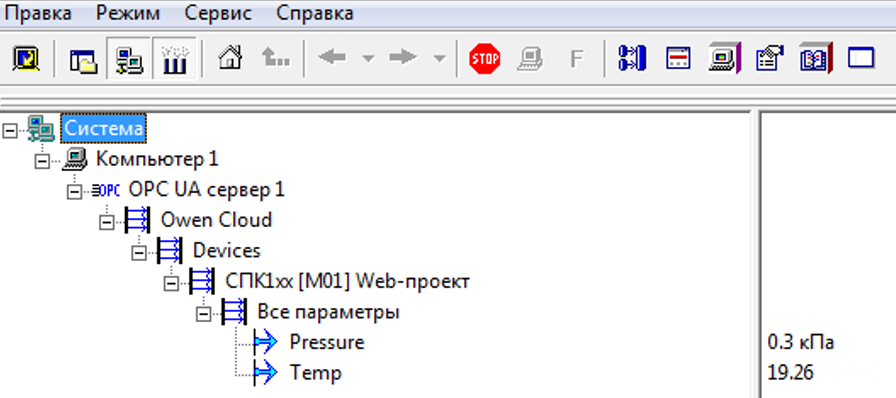

  • интеграцию со SCADA-системами с помощью бесплатного ОВЕН OPC-сервера или по протоколу OPC UA;

  • открытый API для интеграции со сторонними информационными системами.

Вход в сервис

Откройте браузер и введите адрес https://owencloud.ru/. Откроется окно:

Graphic

Нажмите ссылку Регистрация. Откроется окно:

Graphic

Выберите физическое или юридическое лицо необходимо зарегистрировать и нажмите кнопку Регистрация.

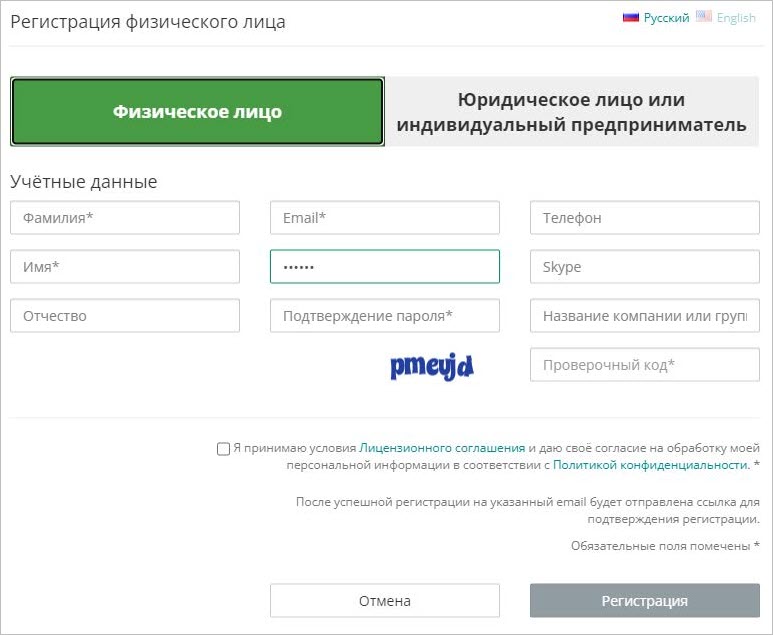

Регистрация физического лица

Graphic
  1. Заполните учетные данные.

  2. Ознакомьтесь с Офертой и политикой конфиденциальности и в случае согласия поставьте соответствующую галочку.

  3. Нажмите кнопку «Регистрация». На указанную электронную почту будет отправлено письмо для подтверждения регистрации.

  4. Откройте полученное письмо и перейти по ссылке для подтверждения регистрации. Откроется окно OwenCloud и сообщение Ваша регистрация подтверждена.

  5. Авторизуйтесь в OwenCloud.

После регистрации доступен бесплатный тариф. Ознакомиться с тарифами можно на сайте. Ознакомиться с оплатой можно в разделе.

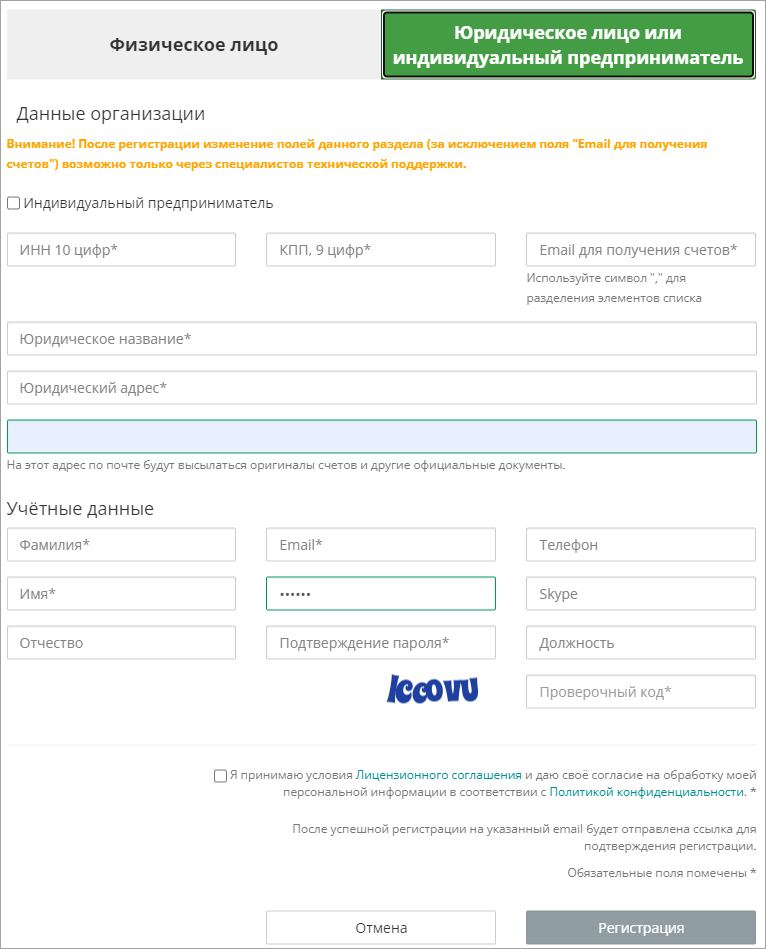

Регистрация юридического лица

Graphic
  1. Заполните учетные данные.

    Внимание
    Изменение учетных данных компании возможно только при обращении в техническую поддержку по электронной почте owencloud@owen.ru.
  2. Ознакомьтесь с офертой и политикой конфиденциальности и в случае согласия поставьте соответствующую галочку.

  3. Нажмите кнопку Регистрация. На указанную электронную почту будет отправлено письмо для подтверждения регистрации.

  4. Откройте полученное письмо и перейти по ссылке для подтверждения регистрации. Откроется окно OwenCloud и сообщение Ваша регистрация подтверждена.

    Внимание
    Если письмо для подтверждения регистрации не было получено, обратитесь в службу технической поддержки по электронной почте owencloud@owen.ru.
  5. Авторизуйтесь в OwenCloud.

После регистрации доступен бесплатный тариф. Ознакомиться с тарифами можно на сайте. Процесс оплаты описан в разделе.

Авторизация

Откройте браузер и введите адрес https://owencloud.ru/. Откроется окно:

Graphic

Введите Email и пароль указанные при регистрации. Нажмите кнопку Войти. Откроется главное окно OwenCloud.

Управление услугами и оплатой

Управление услугами и оплатой доступно пользователям с привилегиями:

  • «Администратор»;

  • «Управляющий профилем»;

  • «Управляющий профилями клиентов» (см. раздел).

При регистрации учетной записи (см. разделы и) автоматически устанавливается Базовый тариф (бесплатный).

Сервис автоматически переводит учетную запись на Базовый тариф в следующих случаях:

  • для физических лиц: если на момент списания недостаточно средств на счете;

  • для юридических лиц: если счет не был оплачен в течение 10 рабочих дней после его выставления.

При переводе на Базовый тариф накладываются следующие ограничения:

  • Период опроса. Составит 60 сек независимо от настроек прибора. После оплаты период опроса будет согласно настройкам прибора.

  • Мнемосхемы. Недоступны для добавления, просмотра и редактирования. Созданные ранее мнемосхемы не удаляются. После оплаты функционал восстановится.

  • Конфигурации. Ограничатся двумя, самые старые будут удалены.

  • SMS. Сообщения, превышающие количество, входящее в базовый тариф, отправлены не будут. После оплаты SMS будут отправлены.

  • Пользовательские графики. Недоступны для добавления, просмотра и редактирования. Созданные ранее графики не удаляются. После оплаты функционал восстановится.

В разделе Администрирование откройте вкладку Услуги и оплата. Откроется окно:

Graphic

Описание работы с юридическими лицами приведено на сайте.

Описание работы с физическими лицами приведено на сайте.

Просмотр информации о тарифе и смена тарифного плана

Ознакомиться с тарифами можно по ссылке.

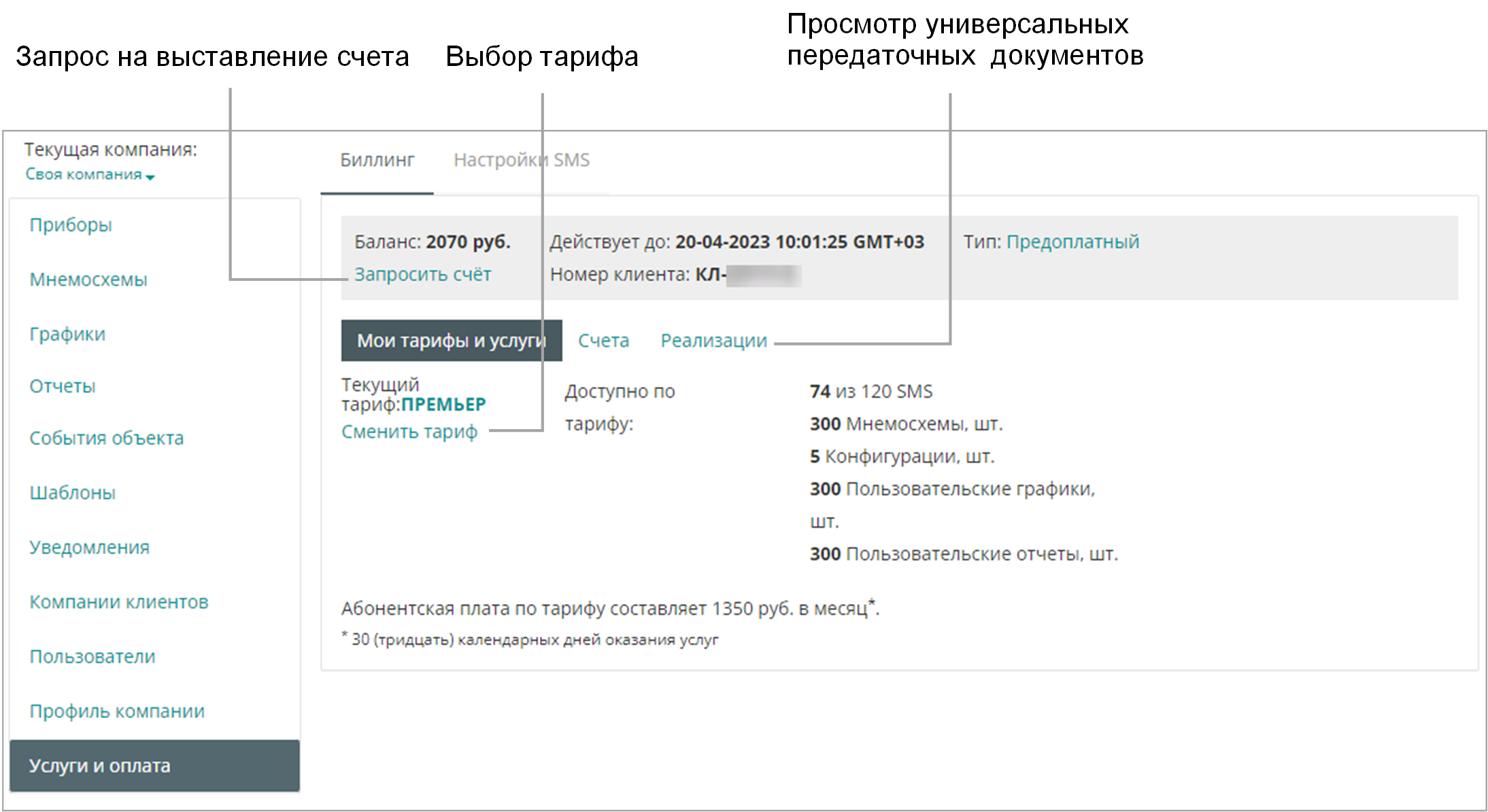

В разделе Администрирование откройте вкладку Услуги и оплата. Нажмите ссылку Сменить тариф. Откроется окно, в котором отображена подробная информация по текущему тарифу и доступные тарифы:

Graphic

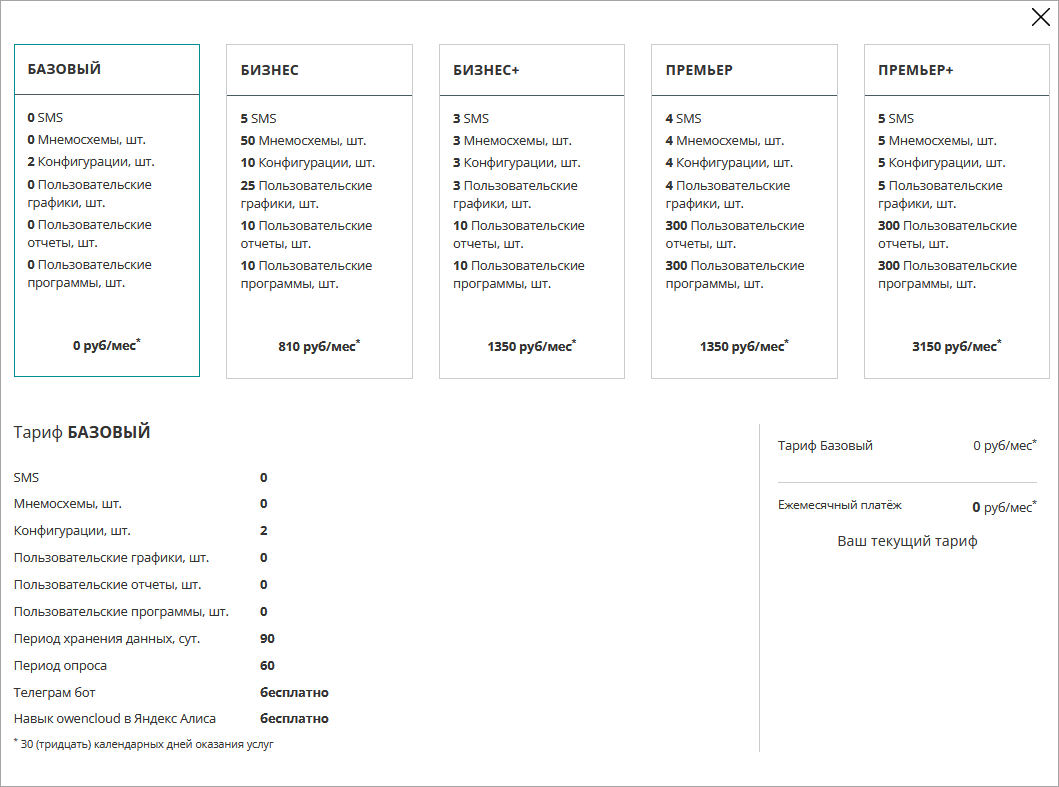

При необходимости смените тарифный план, выбрав нужный тариф и нажав кнопку Подключить тариф. Откроется окно подтверждения перехода на новый тариф.

Примечание
Для юридических лиц смена тарифа будет блокирована, если есть неоплаченный счет.

Для физических лиц после перехода на новый тариф остаток абонентской платы по старому тарифу будет возвращен на баланс.

Для юридических лиц будет выставлен счет в соответствии с новым тарифом.

Работа физических лиц на платной основе

Физические лица работают на предоплатной системе расчета. Платные функции по тарифу доступны 30 дней с момента списания средств за тариф.

По истечении 30 дней сервис автоматически спишет с виртуального счета OwenCloud средства за новый расчетный период согласно тарифу.

Если на момент списания средств недостаточно, то сервис самостоятельно переведет компанию на Базовый (бесплатный) тариф.

Для оплаты тарифа следует:

  1. В разделе Администрирование откройте вкладку Услуги и оплата / Биллинг. Откроется окно:

    Graphic

  2. Нажмите ссылку Пополнить. Откроется окно:

    Graphic

    Сумма – введите сумму, на которую будет пополнен баланс.

    E-mailвведите адрес электронной почты, на которую будет отправлен чек об оплате.

  3. Нажмите кнопку Продолжить. Откроется окно сервиса оплаты.

Оплата услуг сервиса юридическими лицами

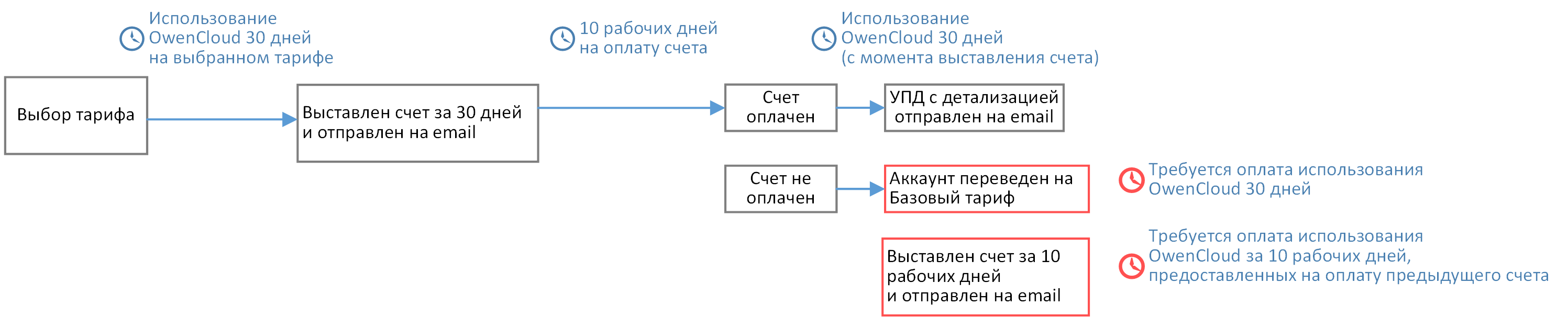

Предоставление услуг сервисом OwenCloud юридическим лицам осуществляется по односторонней оферте - https://web.owencloud.ru/site/agreement

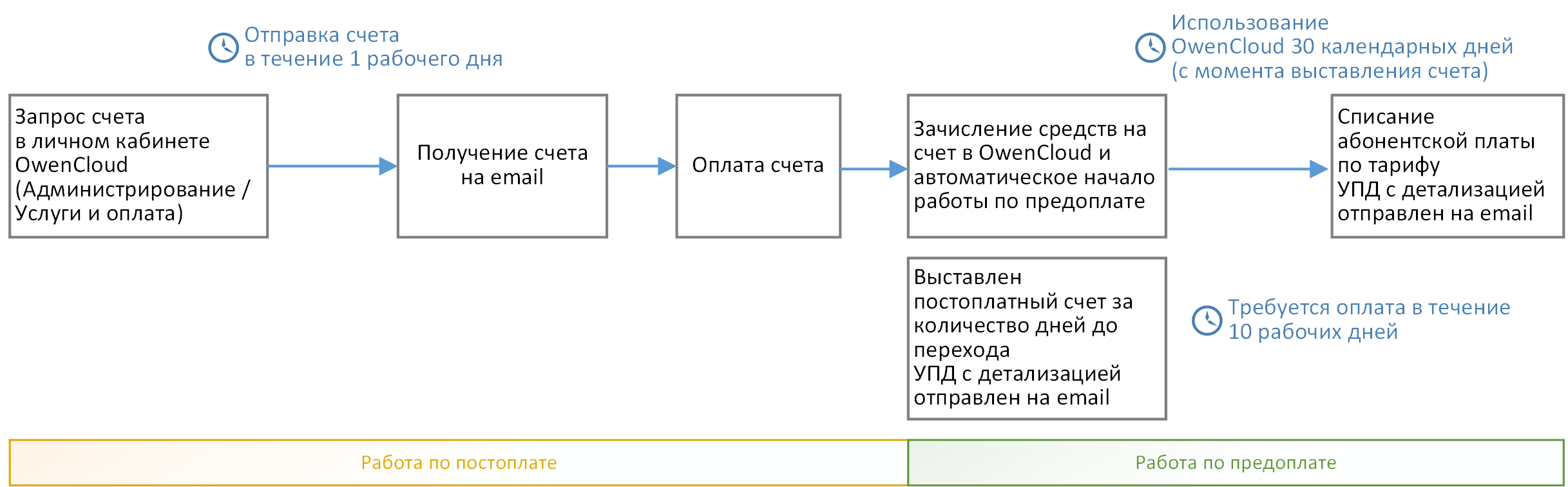

Работа с сервисом осуществляется по постоплате. После регистрации или перевода с физического лица на работу как юридическое лицо - клиент может выбрать тариф. По прошествии 30 дней автоматически будет сформирован и отправлен счет за ис пользование услуг на почту, указанную в Профиле компании в поле e-mail. На оплату счета дается 10 рабочих дней.

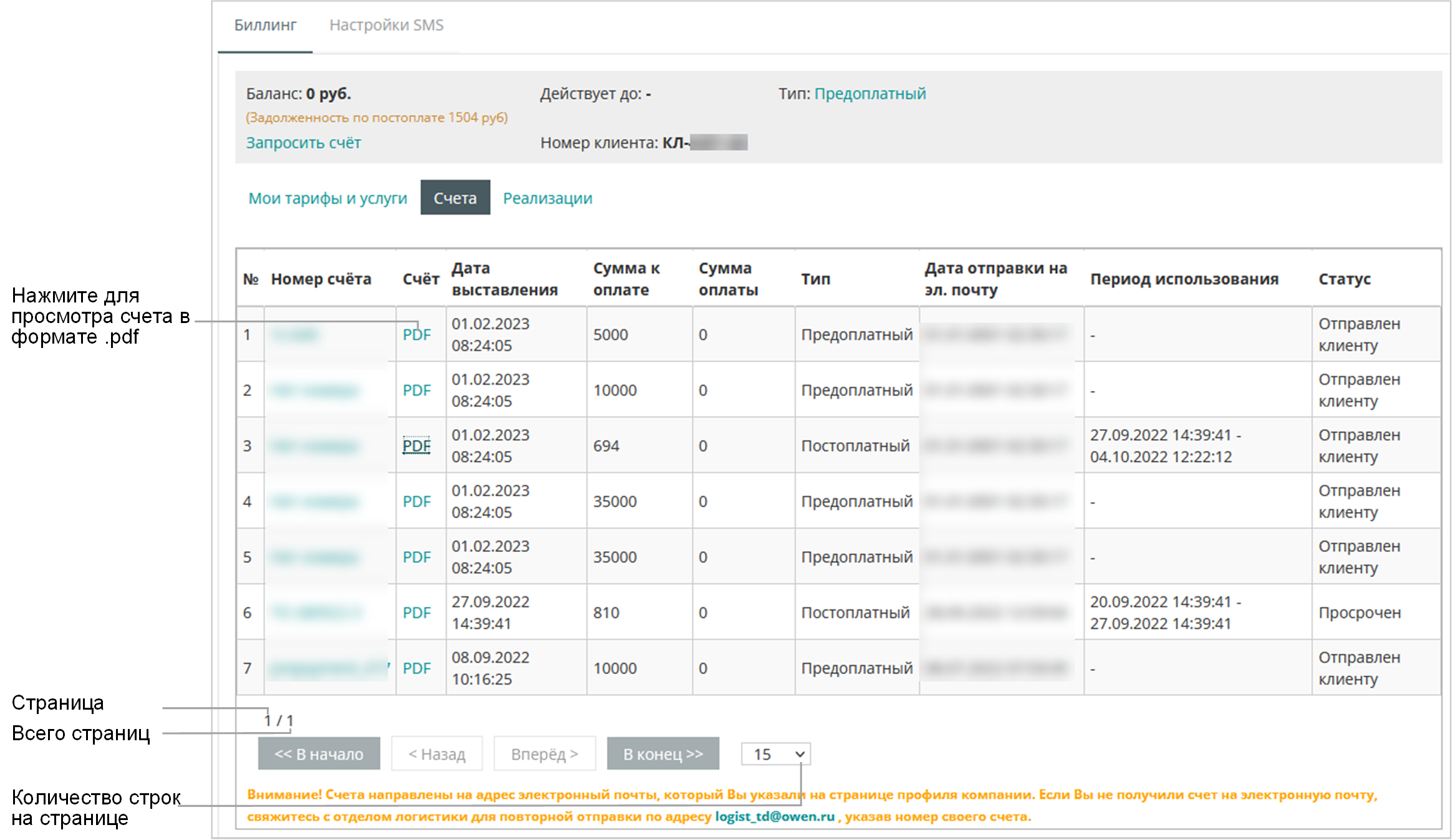

Для доступа к выставленным счетам в разделе Администрирование откройте вкладку Услуги и оплата / Биллинг / Счета:

Graphic

Примечание
Если счет не был получен, обратитесь в отдел логистики по адресу logist_td@owen.ru, указав номер счета.

Если за 10 рабочих дней выставленный счет не будет оплачен, то аккаунт переводится на Базовый тариф и выставляется второй счет за период, данный на оплату первого счета. Для продолжения работы на выбранном при тарифе необходимо оплатить оба счета.

Просмотр счетов для юридических лиц

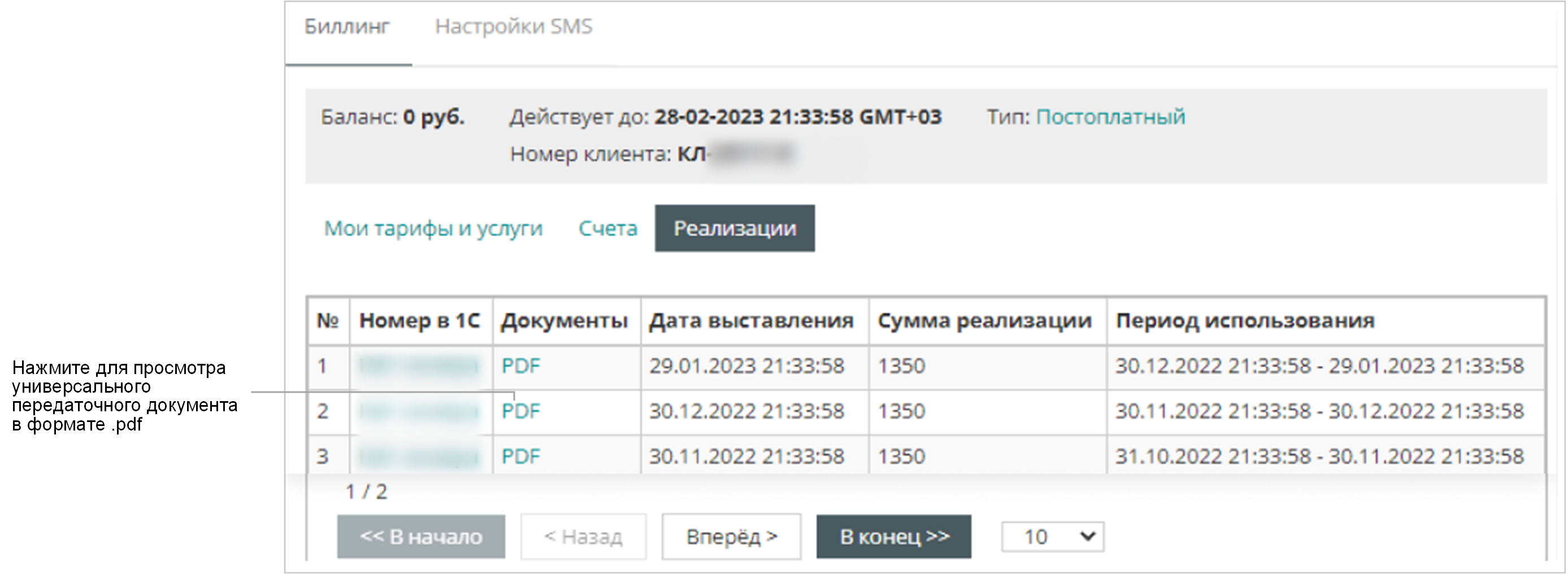

В разделе Администрирование откройте вкладку Услуги и оплата / Биллинг / Счета. Откроется окно:

Graphic

Внимание
Если счет не был получен, обратитесь в отдел логистики по адресу logist_td@owen.ru, указав номер счета.

SMS уведомления

Внимание
Отправка SMS уведомлений доступна в случае, если уведомления предусмотрены тарифным планом и только для номеров Российской Федерации.

Общие настройки SMS уведомлений

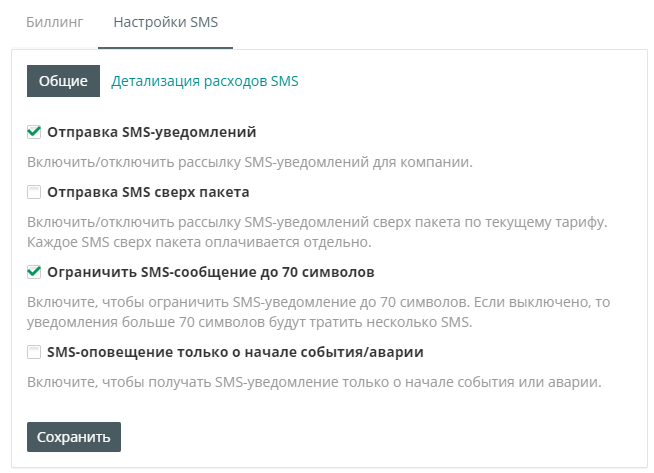

В разделе Администрирование откройте вкладку Услуги и оплата / Настройки SMS / Общие. Откроется окно:

Graphic

Отправка SMS-уведомлений – установите галочку для отправки SMS-уведомлений по событиям.

Отправка SMS сверх пакета – установите галочку при необходимости отправки SMS-уведомлений при превышении общего количества, входящего в действующий тариф. За отправку SMS-уведомлений сверх тарифа взымается плата согласно https://owen.ru/owencloud#tarif.

Ограничить SMS-сообщение до 70 символов – установите галочку для ограничения сообщения 70 символами. Уведомления более 70 символов списываются из тарифа, как несколько сообщений.

SMS-оповещение только о начале события / аварии – установите галочку для уведомления только о начале события. В выключенном состоянии уведомления будут отправлены и о начале, и об окончании события.

Просмотр детализации SMS

В разделе Администрирование откройте вкладку Услуги и оплата / Настройки SMS / Детализация расходов SMS. Откроется окно:

Graphic

Детализация расходов SMS содержит следующую информацию:

Дата и время – дата и время отправки уведомления.

Статус отправки SMS – состояние отправки уведомления. Возможные варианты: Доставлено, Не доставлено / Отказ в передаче (сбой на принимающей стороне).

Номер телефона – номер телефона, на который было отправлено уведомление.

Комментарий – текст уведомления.

Навигация

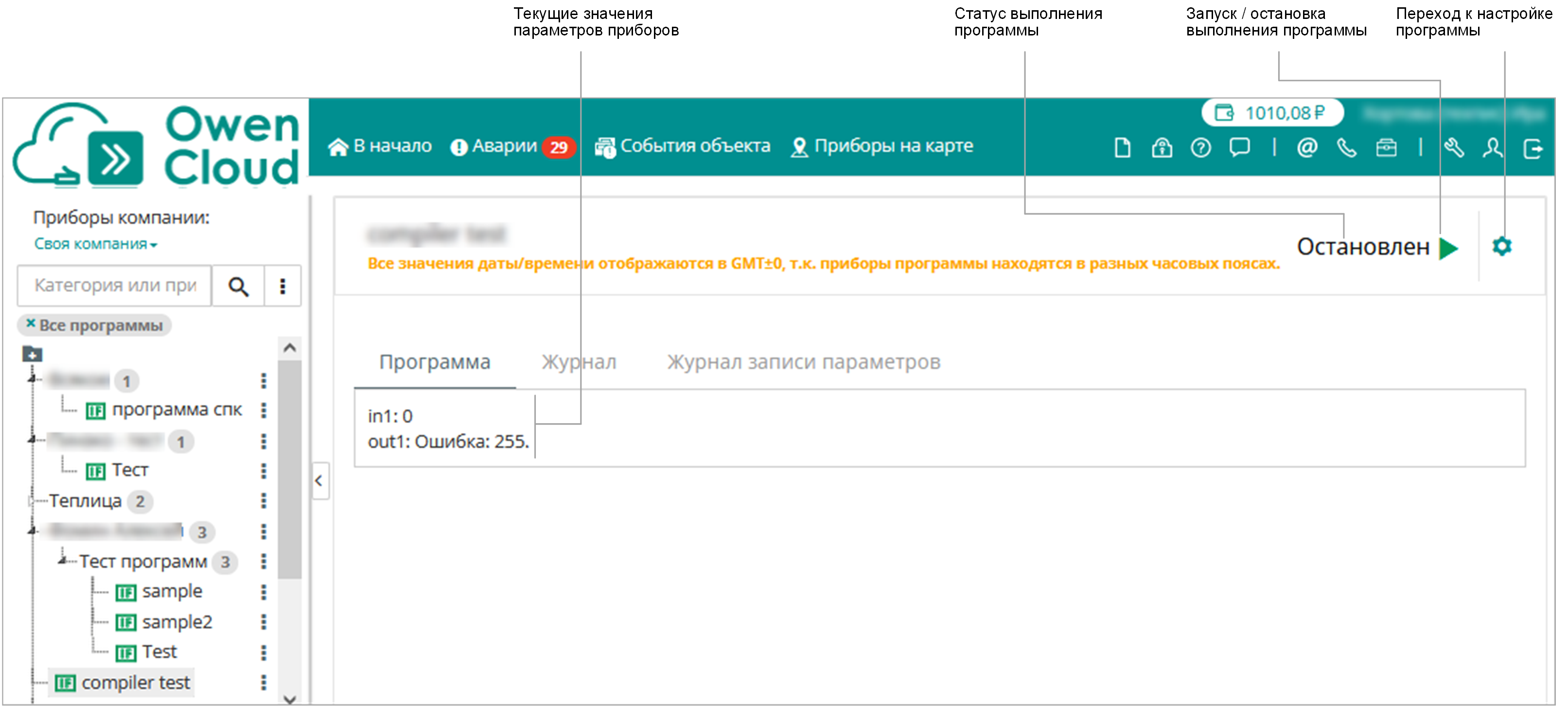

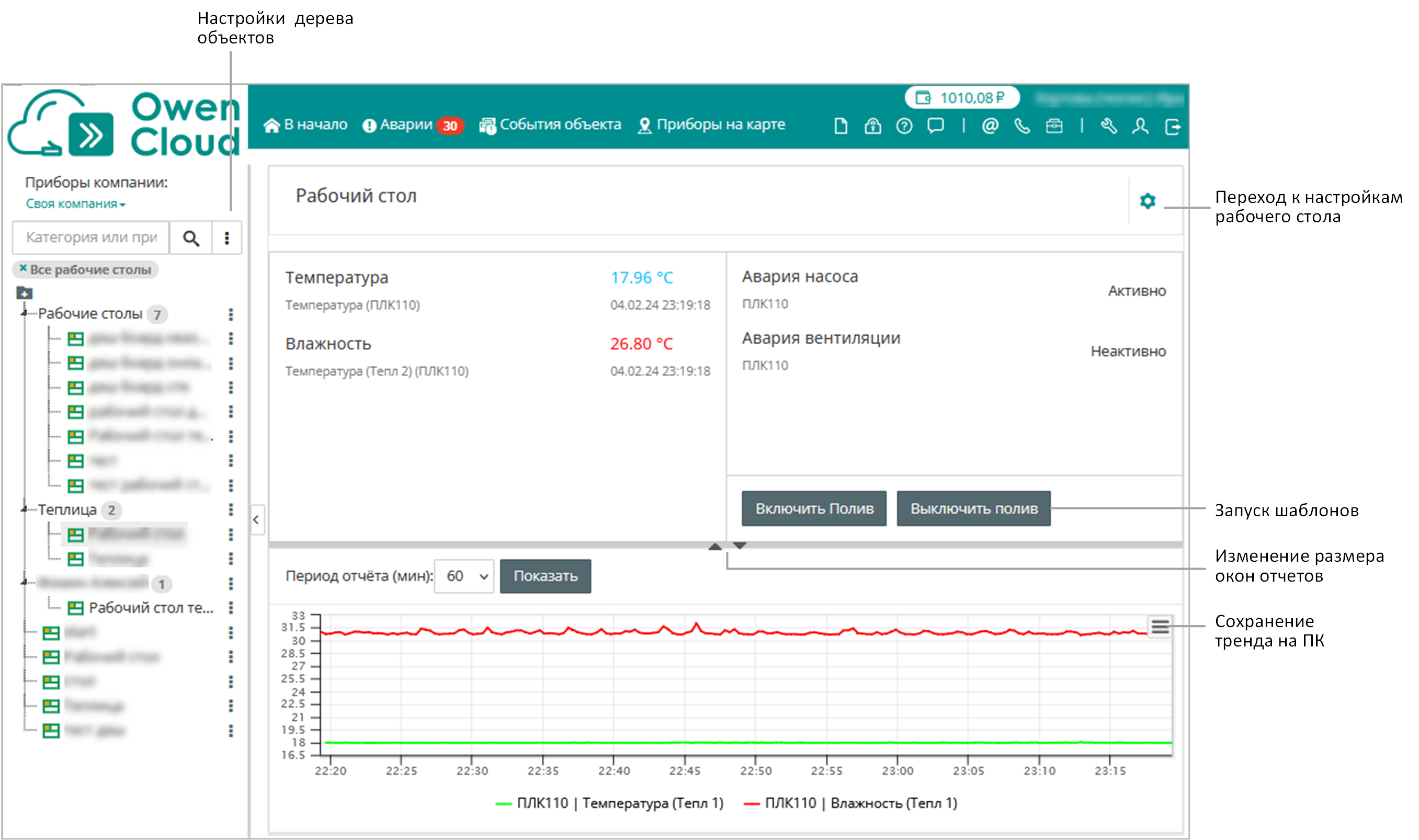

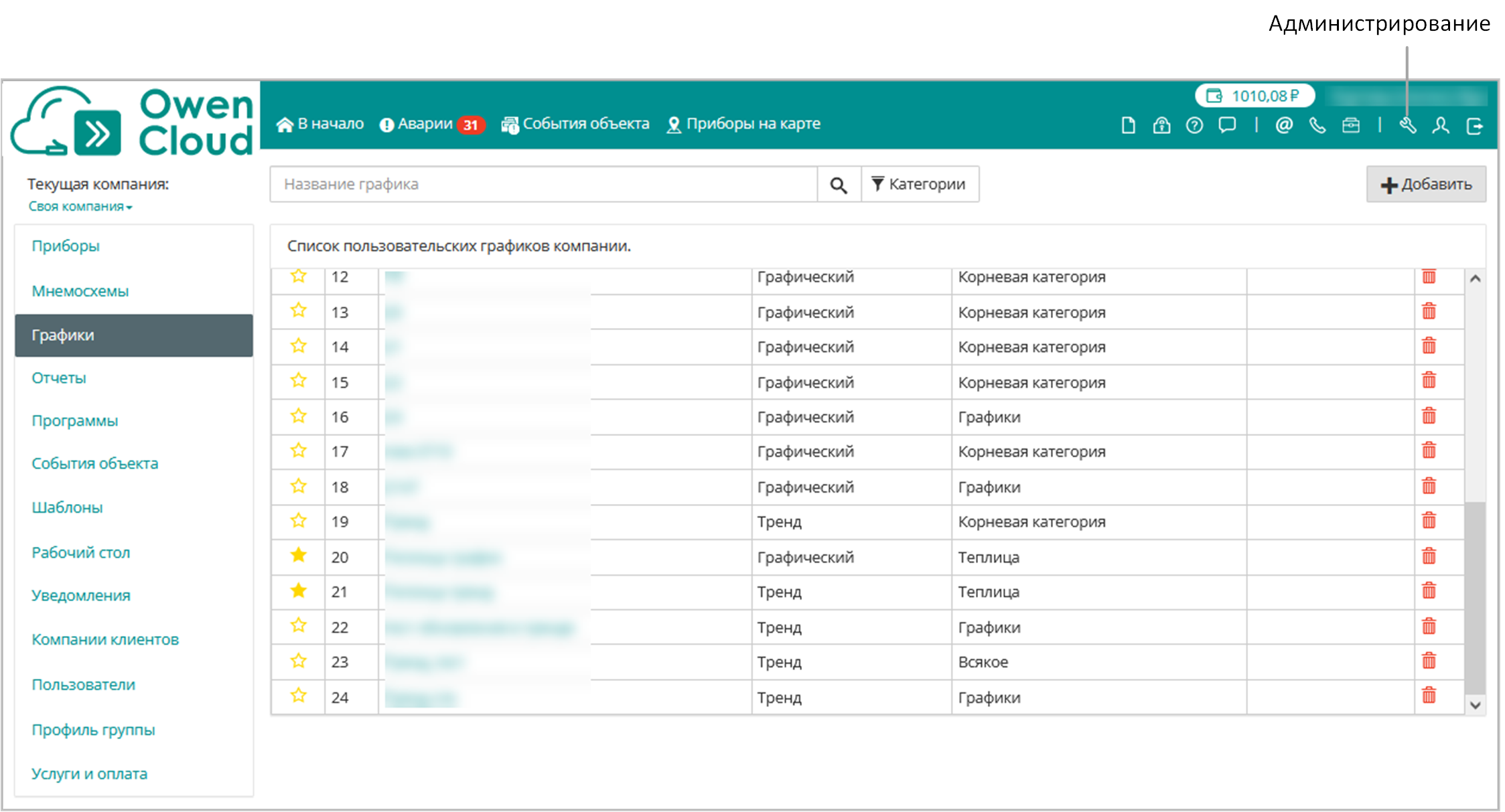

Главное окно ОwenCloud:

Graphic

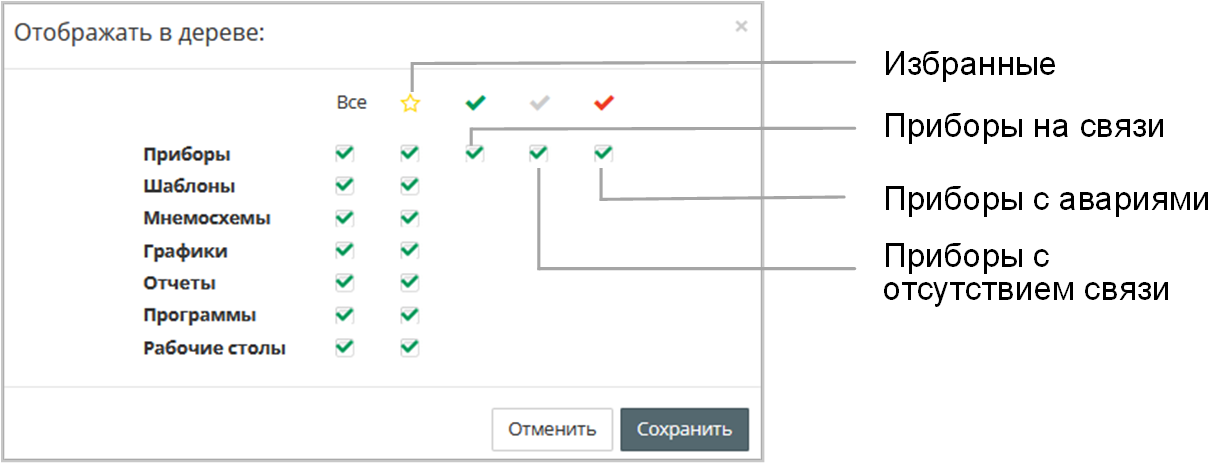

Настройка отображения дерева:

Graphic

Навигация по разделу Администрирование:

Graphic

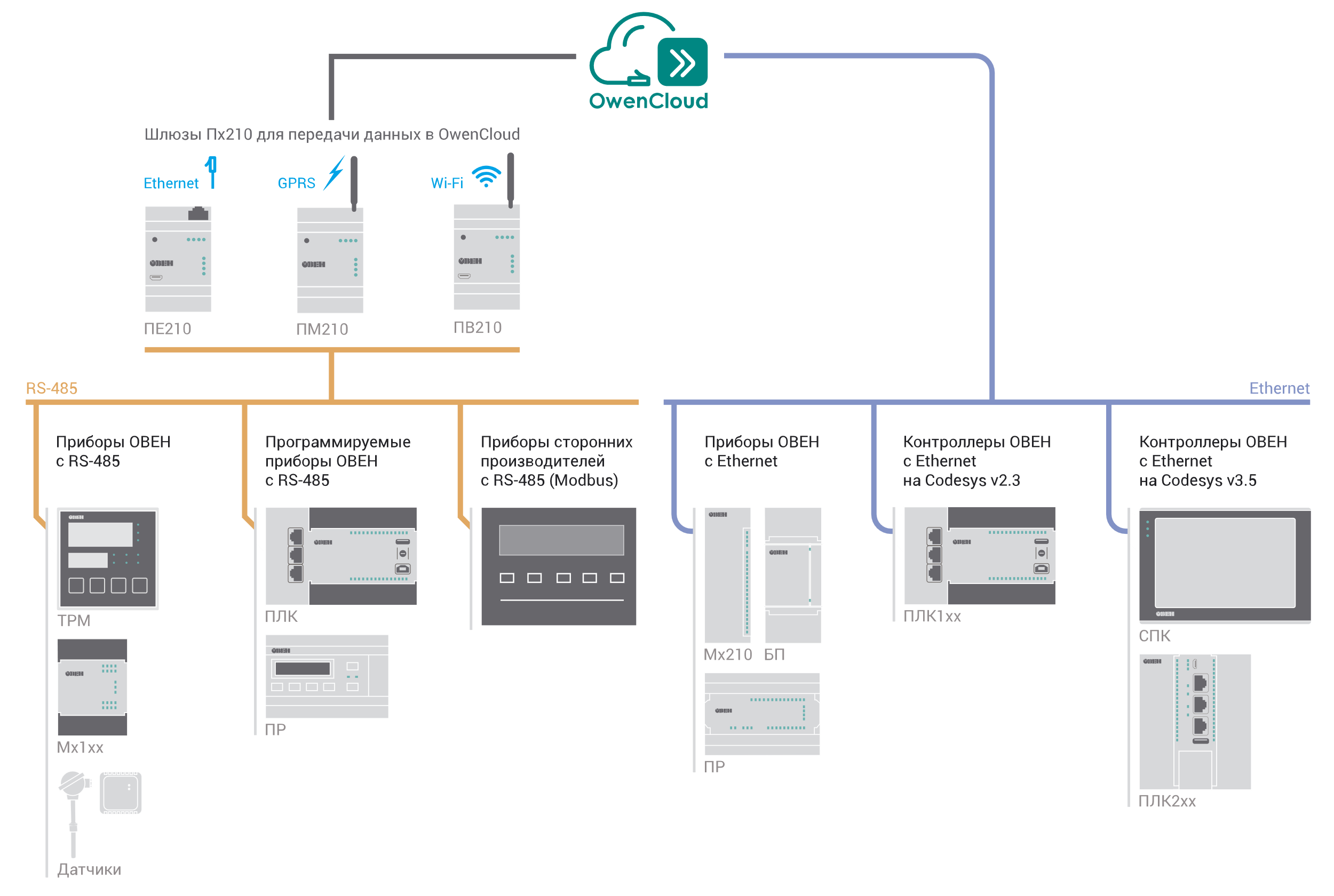

Добавление и настройка приборов

Добавление прибора

Добавление и настройка приборов в ОwenСloud производится в зависимости от:

  • типа прибора;

  • интерфейса подключения (RS-485 или Ethernet).

Graphic

Типы приборов

Тип приборов

Название приборов

Интерфейс подключения

Интерфейс OwenCloud

Подключение и настройка

Приборы ОВЕН с RS-485

Приборы ОВЕН с фиксированным набором параметров:

• терморегуляторы;

• датчики и пр.

Список приборов см. раздел

RS-485 (шлюз)

• Преднастроенные приборы по протоколу Modbus;

• Приборы по протоколу ОВЕН

раздел

Программируемые приборы ОВЕН с Codesys 2.3

ПЛК1ХХ

ПЛК63/73

ПЛК1ХХ

RS-485 (шлюз)

Произвольное устройство Modbus

раздел

Ethernet

ПЛК через Modbus TCP

раздел

Программируемые приборы ОВЕН с Codesys 3.5

СПК207

ПЛК2ХХ

СПК1ХХ

ПЛК2ХХ

СПК1ХХ

RS-485 (шлюз)

Произвольное устройство Modbus

раздел

Ethernet

Программируемый контроллер

раздел

Программируемые реле ОВЕН – ПР OwenLogic

ПР200, ПР100, ПР102 ПР110, ПР114

RS-485 (шлюз)

Произвольное устройство Modbus

раздел

ПР103 ПР205* в разработке

Ethernet

Автоопределяемые приборы ОВЕН

Приборы ОВЕН с Ethernet

МХ210, БП100К, БП120К, ПБР10А

Ethernet

Автоопределяемые приборы ОВЕН

раздел

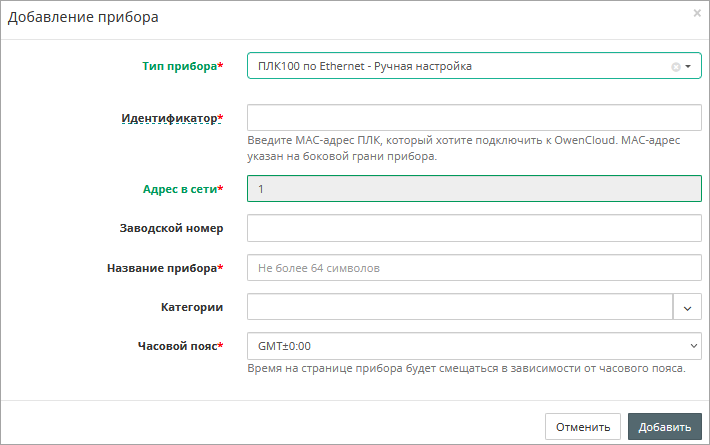

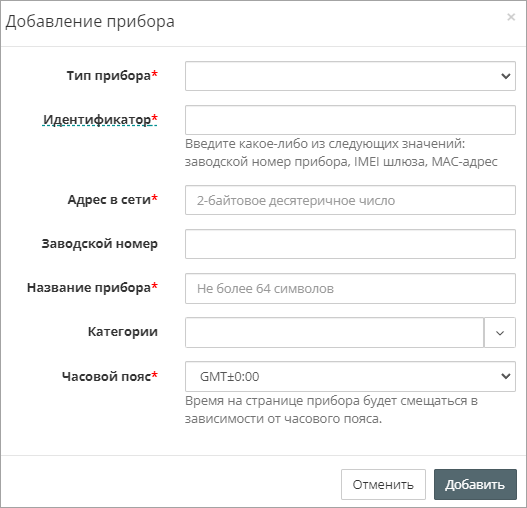

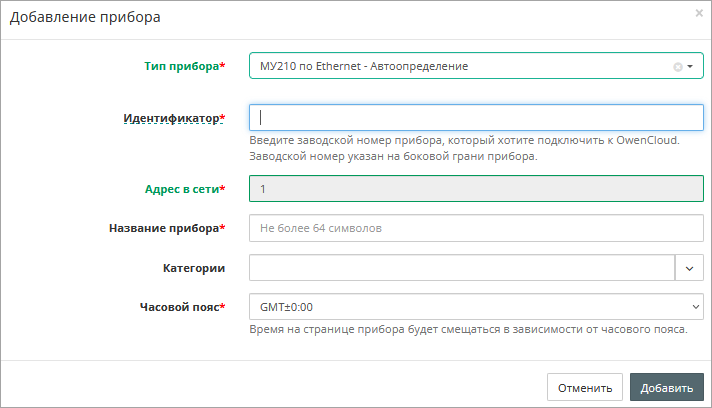

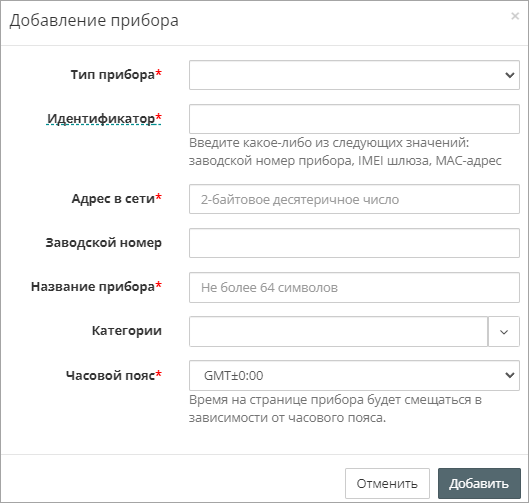

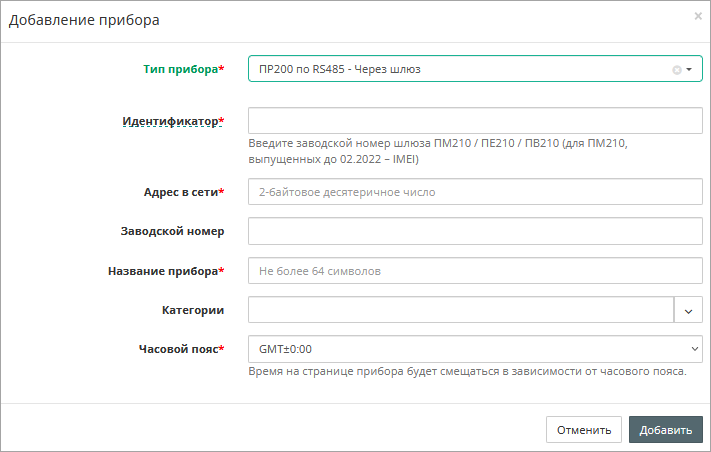

В разделе Администрирование откройте вкладку Приборы. Нажмите кнопку Добавить прибор. Откроется окно:

Graphic

Тип прибора – выберите тип прибора в соответствии с таблицей и следуйте указанием соответствующего раздела.

Замена прибора

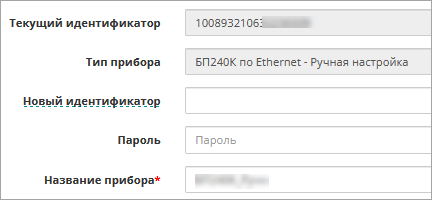

В разделе Администрирование откройте вкладку Приборы. Выберите прибор, который нужно заменить и нажмите на его название. Откроется окно с настройками прибора:

Graphic

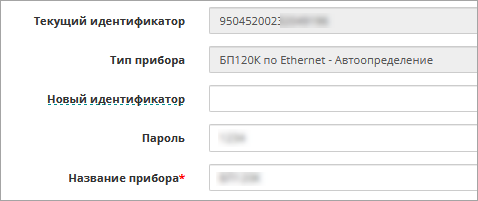

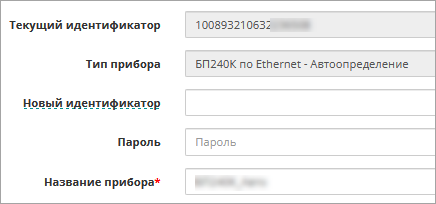

Новый идентификатор – введите идентификатор нового прибора.

Нажмите кнопку Сохранить. В ОwenСloud будет произведена замена прибора.

Настройка прибора

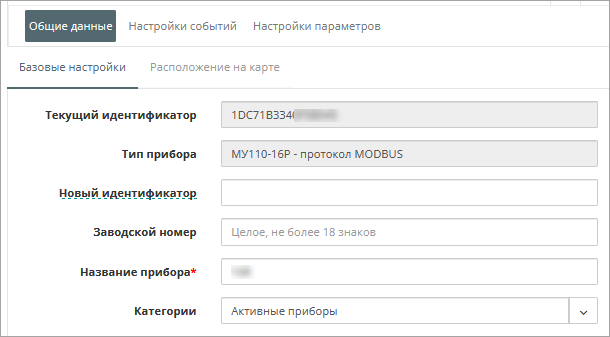

В разделе Администрирование откройте вкладку Приборы. Выберите прибор из списка и нажмите на его название. Откроется окно с настройками прибора:

Graphic

Текущий идентификатор – это номер устройства, подключенного к OwenCloud:

  • Зав номер шлюза ПМ210, ПЕ210, ПВ210. Кроме ПМ210, выпущенных до 02.2022 — IMEI.

  • Зав номер приборов ОВЕН с Ethernet.

  • МАС-адрес для ПЛК / СПК подключенных через Ethernet.

Общие настройки прибора (базовые настройки)

В данном разделе приведены настройки общие для всех приборов.

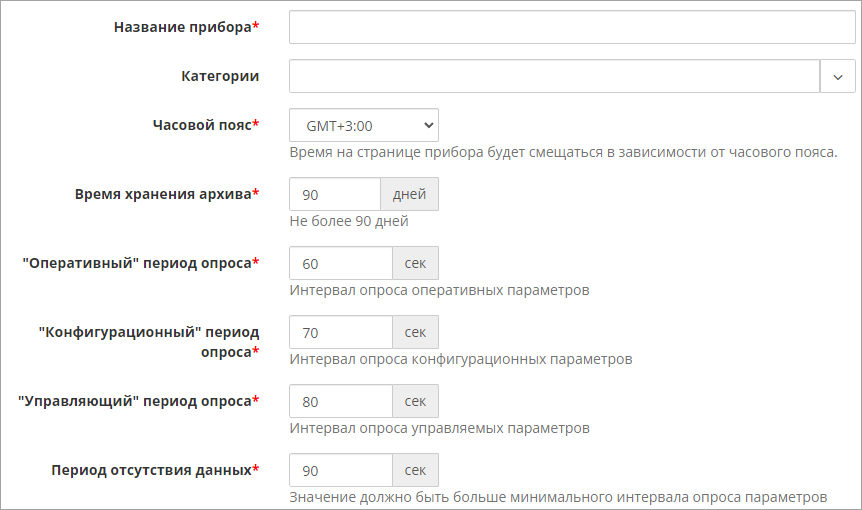

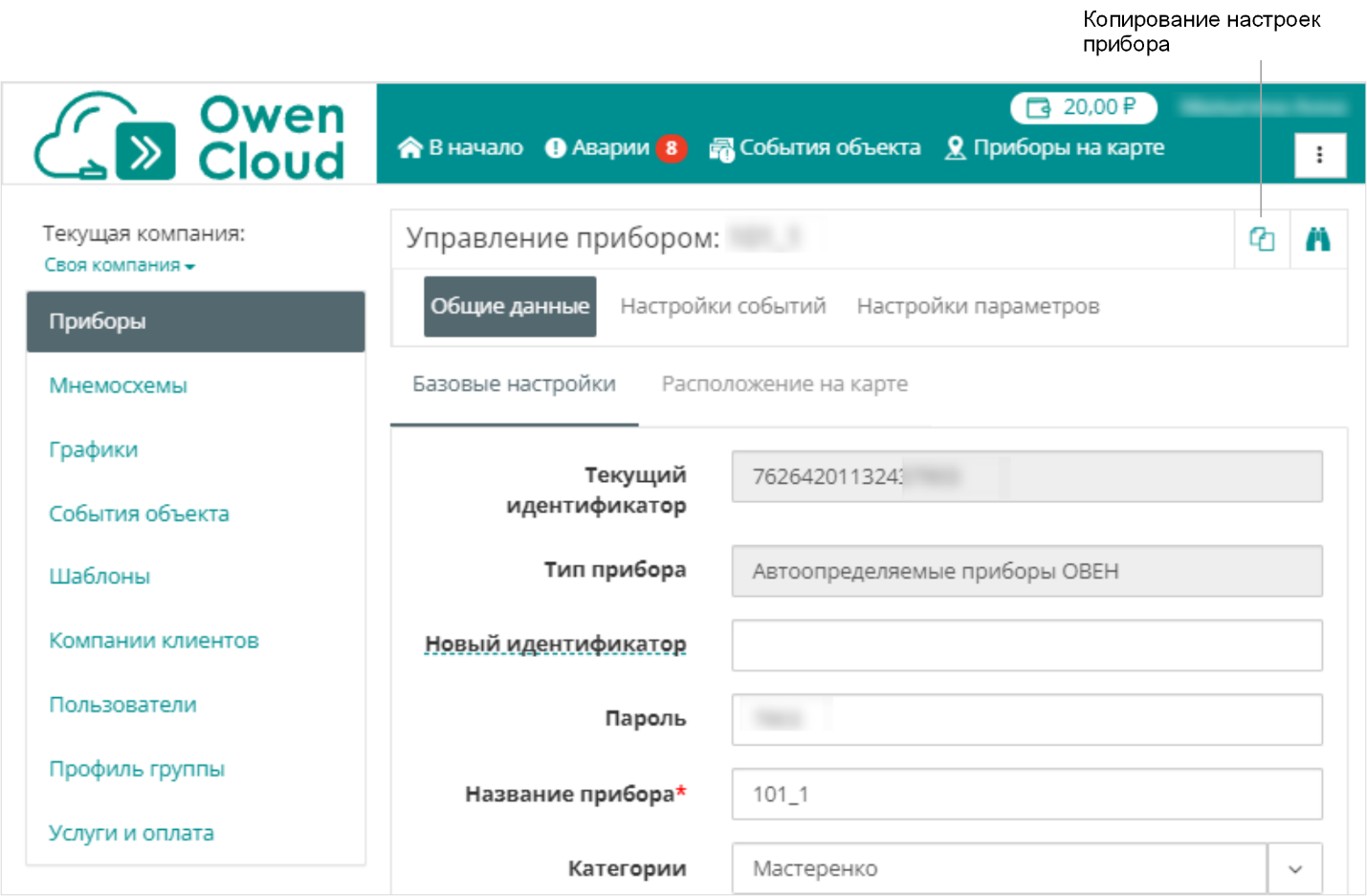

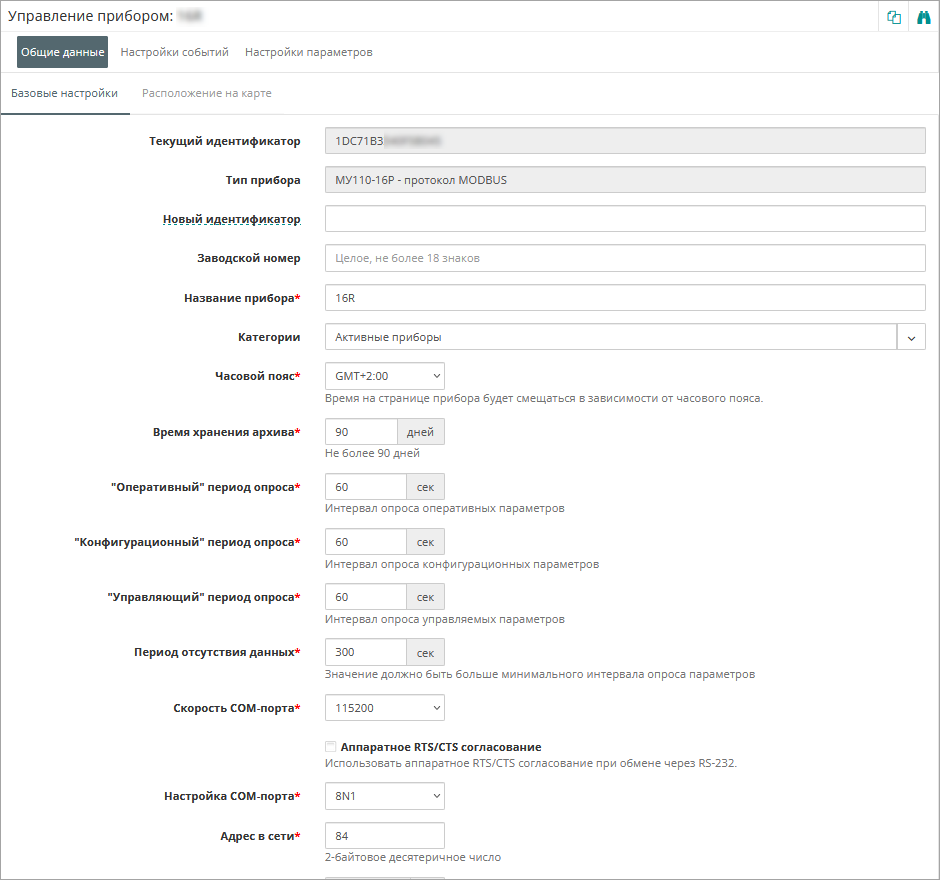

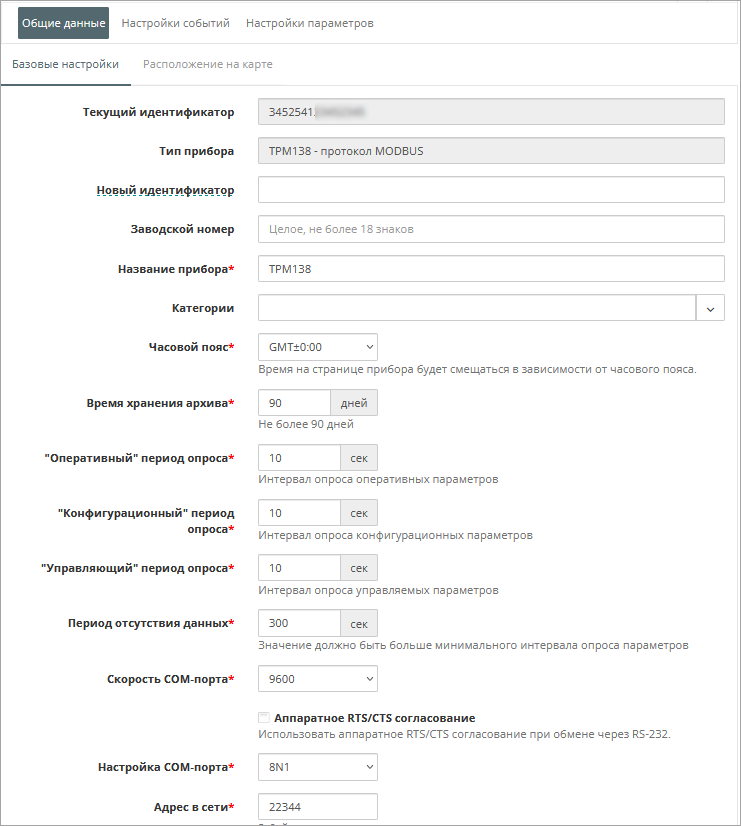

В настройках прибора выберите Общие данные / Базовые настройки. Откроется окно:

Graphic

Название прибора – введите название прибора, которое будет отображаться в OwenCloud.

Категории – выберите группы, к которым относится прибор.

Часовой пояс – выберите часовой пояс, в котором находится прибор. В отчетах относительно данного часового пояса будут учитываться временные параметры.

Время хранения архива – введите время хранения данных от прибора. Максимальное значение – 90 дней. Время хранения архива определяет время хранения каждой новой записи – то есть время, через которое запись будет автоматически удалена из базы. При изменении значения параметра новое значение распространяется только на новые события.

Оперативный период опроса – установите период опроса оперативных параметров (см. раздел). Максимальное значение – 86400 сек (24 часа). Минимальное значение периода опроса ограничивается установленным тарифным планом.

Конфигурационный период опроса – установите период опроса конфигурационных параметров (см. раздел). Максимальное значение – 86400 сек (24 часа). Максимальное значение периода опроса ограничивается установленным тарифным планом.

Управляющий период опроса – установите период опроса управляющих параметров (см. раздел). Максимальное значение – 86400 сек (24 часа). Максимальное значение периода опроса ограничивается выбранным тарифным планом.

Период отсутствия данных – установите время отсутствия ответов от устройства (шлюза или приборов, подключенных по Ethernet), по истечении которого OwenCloud зафиксирует аварию «Прибор не на связи». Значение должно быть больше минимального из трех установленных периодов опроса.

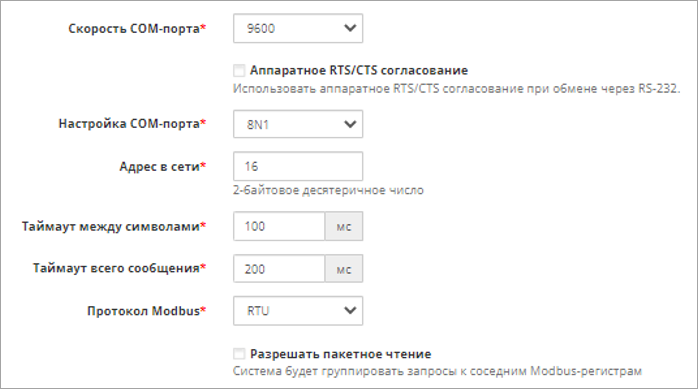

Настройки интерфейса RS-485 и протоколов
Graphic

Адрес в сети – адрес прибора, подключенного к шлюзу ПХ210.

Скорость COM-порта – установите скорость COM-порта прибора, подключенного к сетевому шлюзу ПХ210.

Настройка COM-порта – выберите настройки COM-порта, установленные в приборе, подключенном к шлюзу ПХ210:

  • число информационных бит для одного байта данных Возможные варианты: 7, 8.

  • режим контроля четности. Возможные варианты: N – отсутствует, E – с контролем четности, O – с контролем нечетности.

  •   число стоп-бит Возможные варианты: 1, 2.

Пример, 8N1 – 8 бит данных, без контроля четности, 1 стоп-бит.

Таймаут между символами – время ожидания очередного байта данных. Рекомендуемое значение – 100 мс.

Таймаут всего сообщения – время ожидания получения полного пакета данных. Рекомендуемое значение – 600 мс.

Протокол Modbus – протокол, по которому настроен прибор, подключенный к шлюзу. Возможные варианты: RTU или ASCII.

Разрешить пакетное чтение – установите галочку для ускорения обмена данными (только если подключенный прибор поддерживает групповое чтение (см. РЭ на прибор)).

Приборы с Ethernet
GraphicGraphic

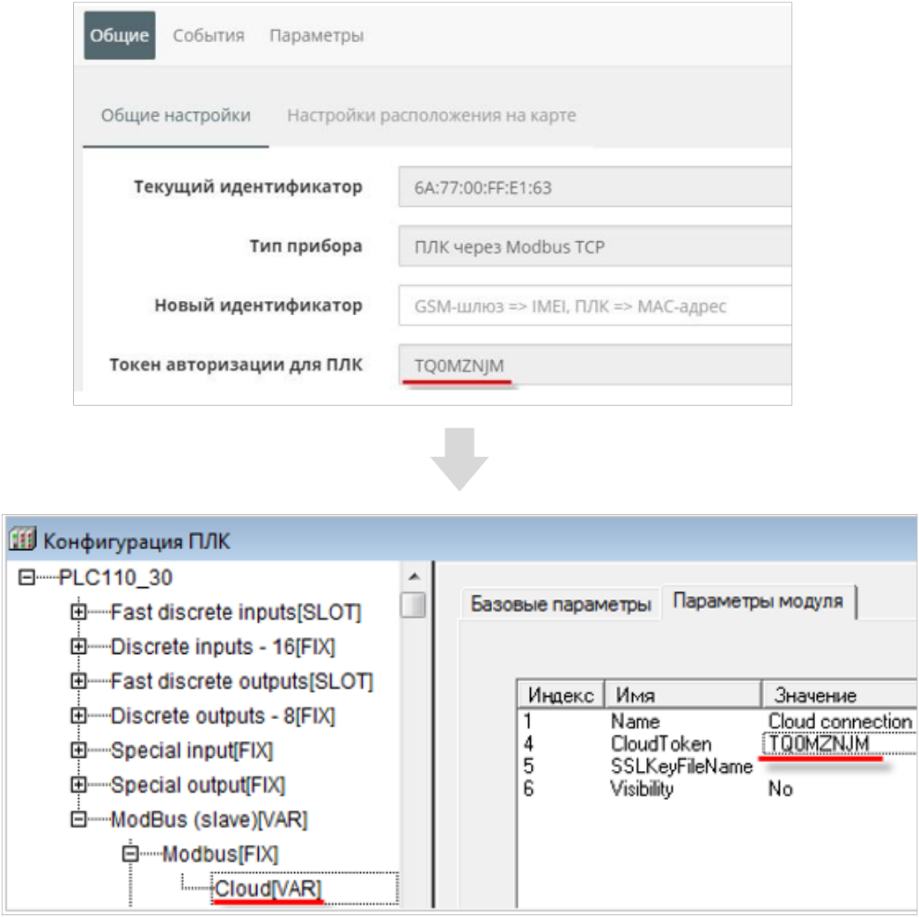

Токен авторизации – ключ для авторизации на сервере для программируемых приборов ОВЕН на Codesys 2.3 и Codesys 3.5.

Пароль – пароль для доступа к прибору, установленный в Owen Configurator.

Настройка типов параметра прибора

В OwenCloud предусмотрено три типа параметров прибора:

  • Оперативные – параметры, значения которых часто изменяются и требуют оперативного отслеживания.

  • Управляющие – параметры, записываемые в прибор: запись параметров, запись по шаблону, конфигурации.

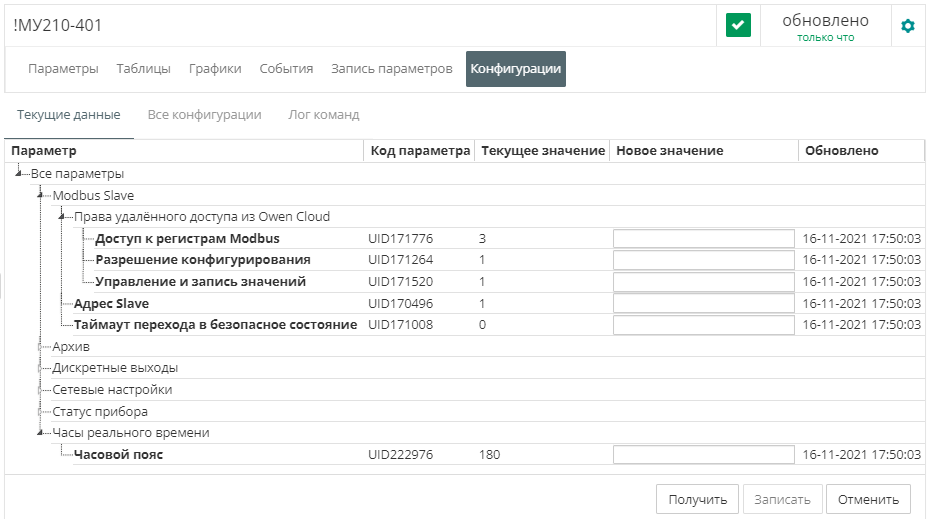

  • Конфигурационные – параметры, которые отображаются на вкладке Конфигурации (см. раздел). Удобно использовать, например, для рецептов, когда нужно сразу поменять несколько параметров на заранее заданные значения.

Для каждого типа параметров устанавливается собственный период опроса (см. раздел).

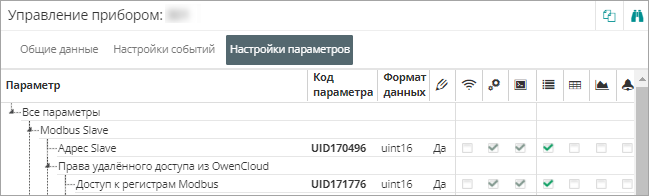

В настройках прибора откройте вкладку Настройки параметров. Откроется окно:

Graphic

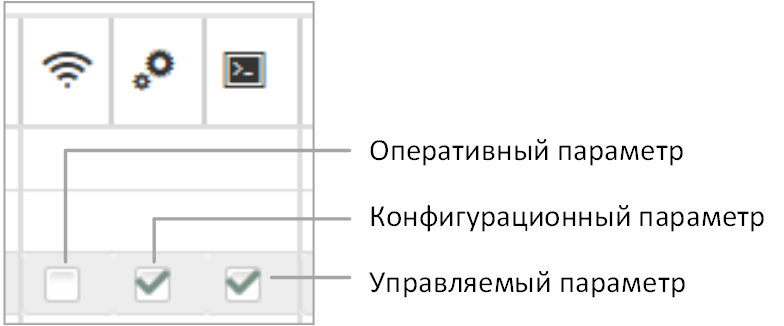

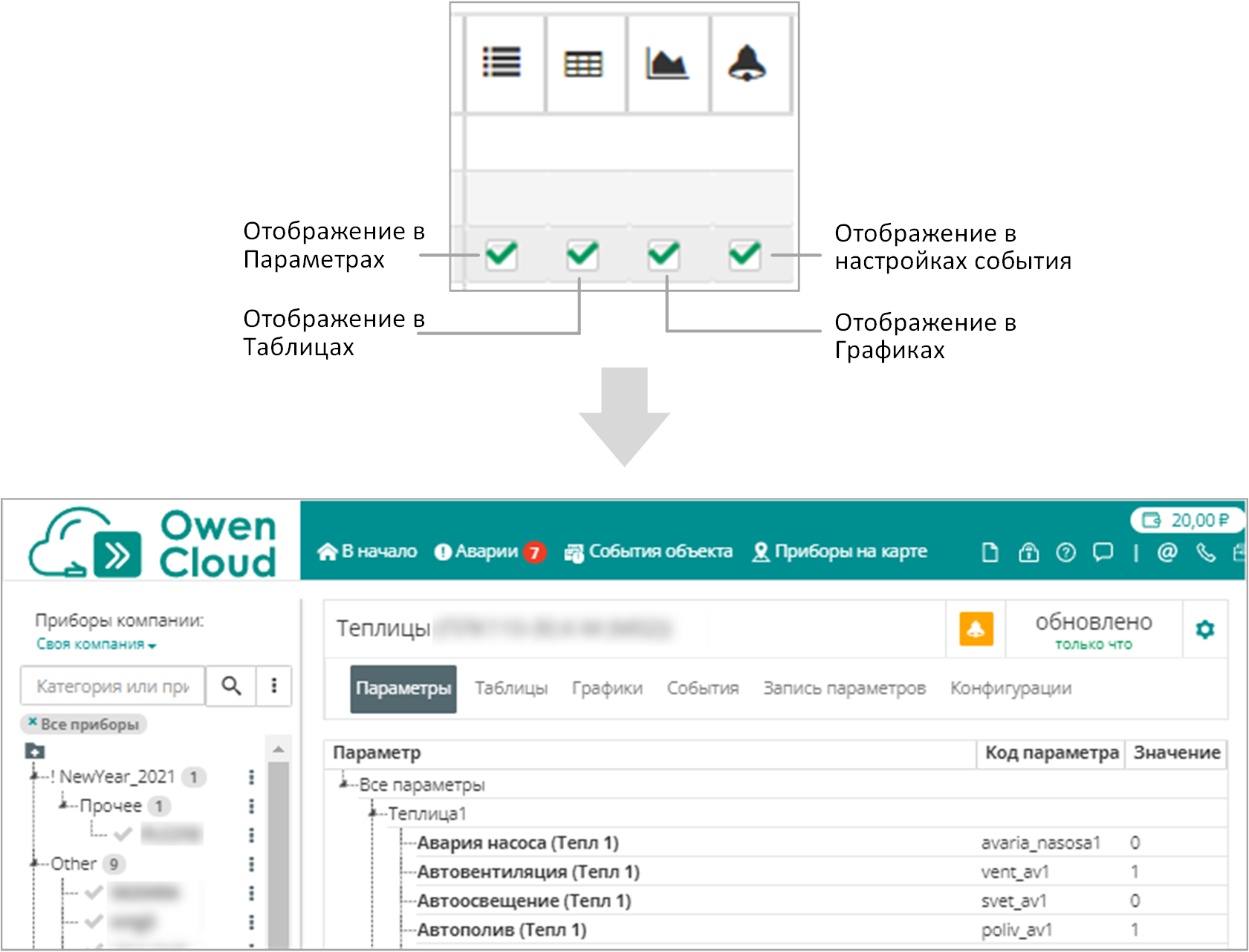

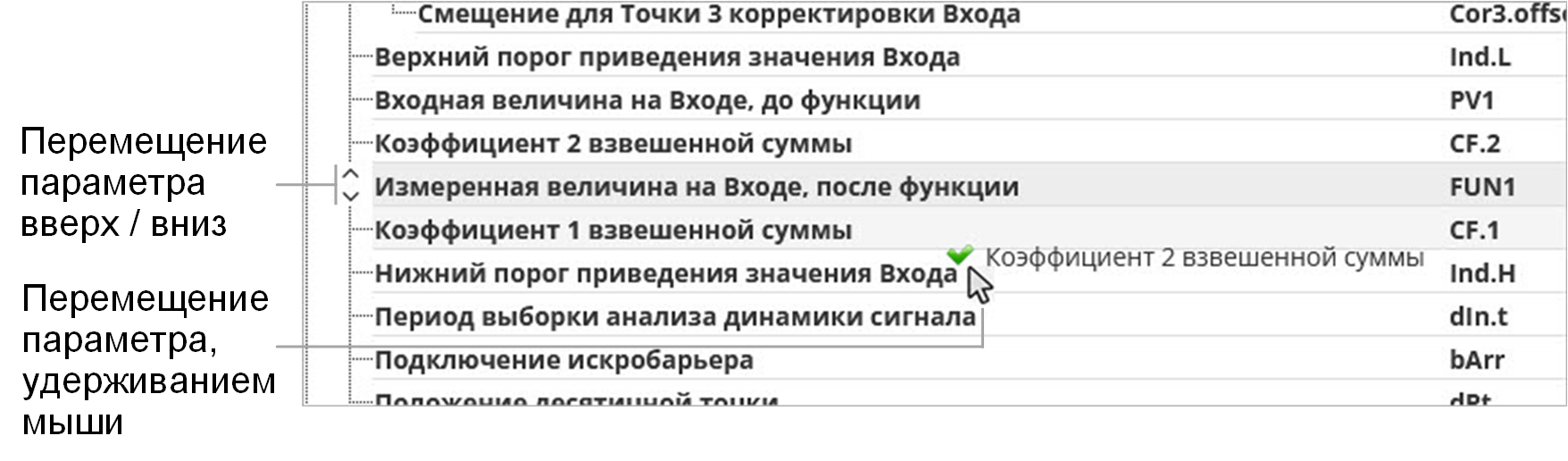

Установите соответствующие галочки для параметров прибора:

Graphic

Настройка отображения параметров в отчетах

В настройках прибора откройте вкладку Настройки параметров. Откроется окно:

Graphic

Установите соответствующие галочки для отображения параметров прибора в отчетах:

Graphic

Настройки параметров прибора при работе по протоколу Modbus

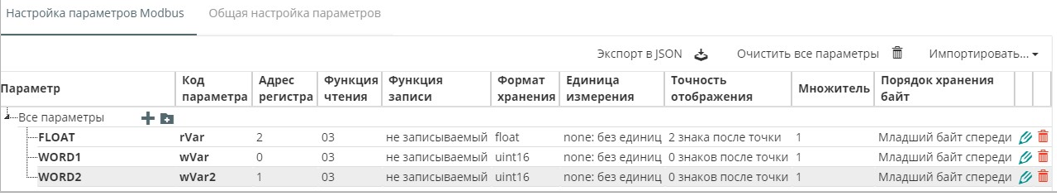

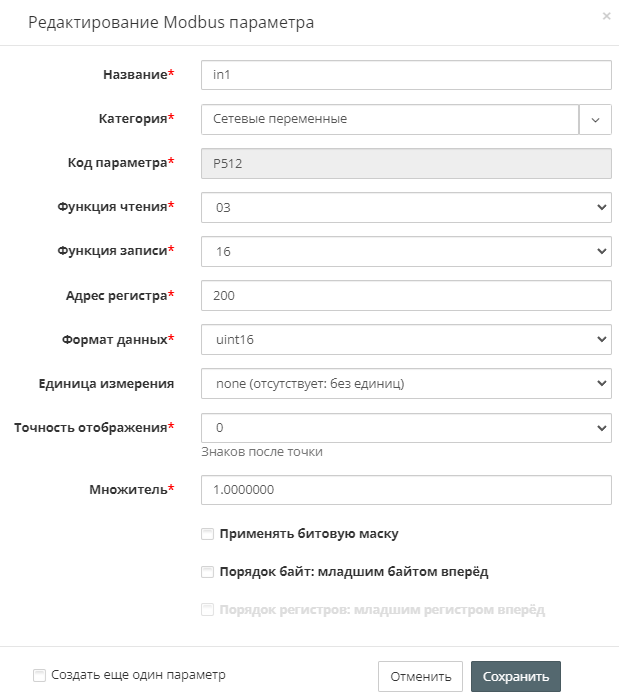

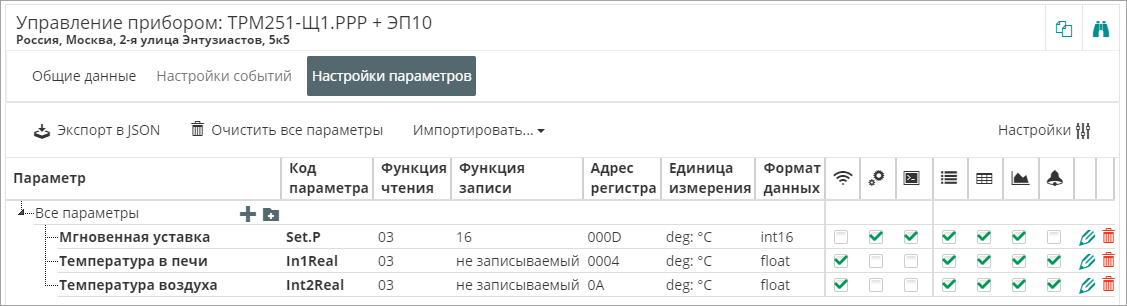

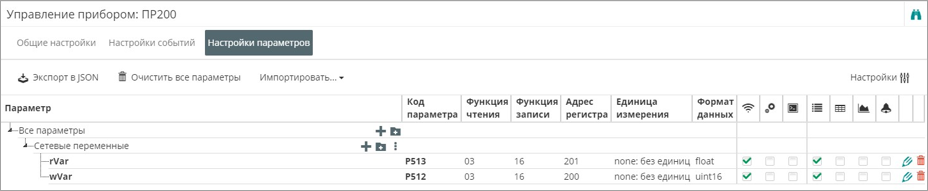

Добавление параметров прибора при работе по протоколу Modbus.

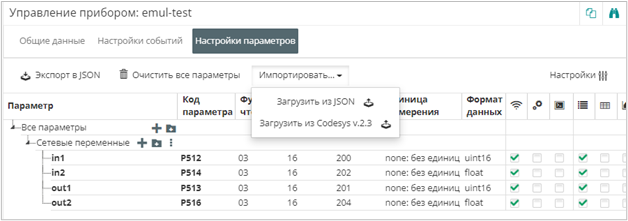

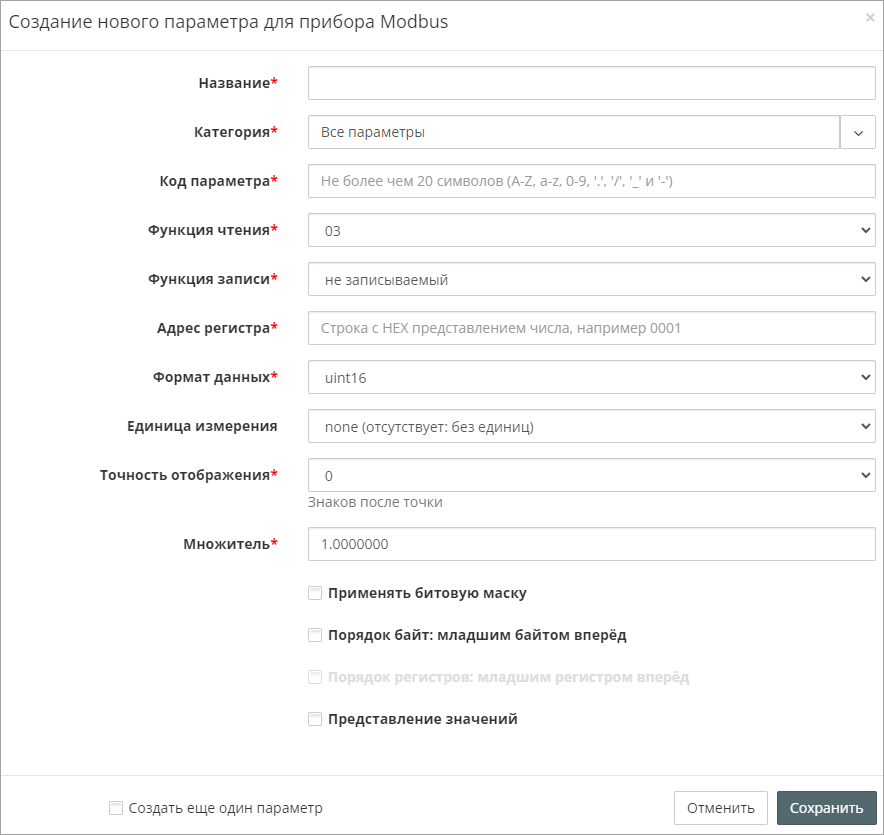

В настройках прибора выберите Настройки параметров и нажмите кнопку GraphicСоздать параметр. Откроется окно:

Graphic

Название – введите название параметра.

Категория – выберите группу, к которой относится параметр.

Код параметра – уникальное (в рамках прибора) обозначение параметра. Максимальный размер – 20 символов. Поддерживаются символы «A»-«Z», «a»-«z», «.», «/», «-», «_»

Функция чтения – функция чтения Modbus. Возможные значения:

  • не читаемый – чтение параметра не производится;

  • 01 – Read Coil Status;

  • 02 – Read Discrete Inputs;

  • 03 – Read Holding Registers;

  • 04 – Read Input Registers.

Функция записи – функция записи Modbus. Возможные значения:

  • не записываемый – запись параметра не производится;

  • 05 – Force Single Coil

  • 06 – Preset Single Register

  • 15 – Force Multiple Coils;

  • 16 – Force Multiple Registers.

Адрес регистра – адрес опрашиваемого регистра в шестнадцатеричной системе счисления (HEX). Для переменных типа BOOL указывается адрес бита.

Формат хранения – формат данных.

Единица измерения – единица измерения параметра, которая будет отображаться в отчетах.

Точность отображения – количество знаков после запятой (0…5).

Множитель (только для численных типов данных) – коэффициент масштабирования, на который умножается значение параметра. Устанавливается в следующих случаях:

  • вычислениях в процессе проверки условий регистрации событий;

  • отображении значения параметра в интерфейсе сервиса;

  • передаче значения параметра в методе API.

Во время записи параметра с множителем в прибор передается значение, разделенное на множитель. Округление с заданной точностью выполняется после умножения

Применять битовую маску (только для целочисленных типов данных) – установите галочку для извлечения выбранного бита из заданного параметра.

Настройки порядка байт и регистров применяются к параметру до наложения битовой маски.

Порядок байт: младшим байтом вперед – установите галочку для использования хранения байтов в порядке младшим байтом вперед.

Порядок регистров: младшим регистров вперед – установите галочку для использования чтения регистров (занимающих более одного) в порядке младшим регистром вперед.

Настройка расположения прибора на карте

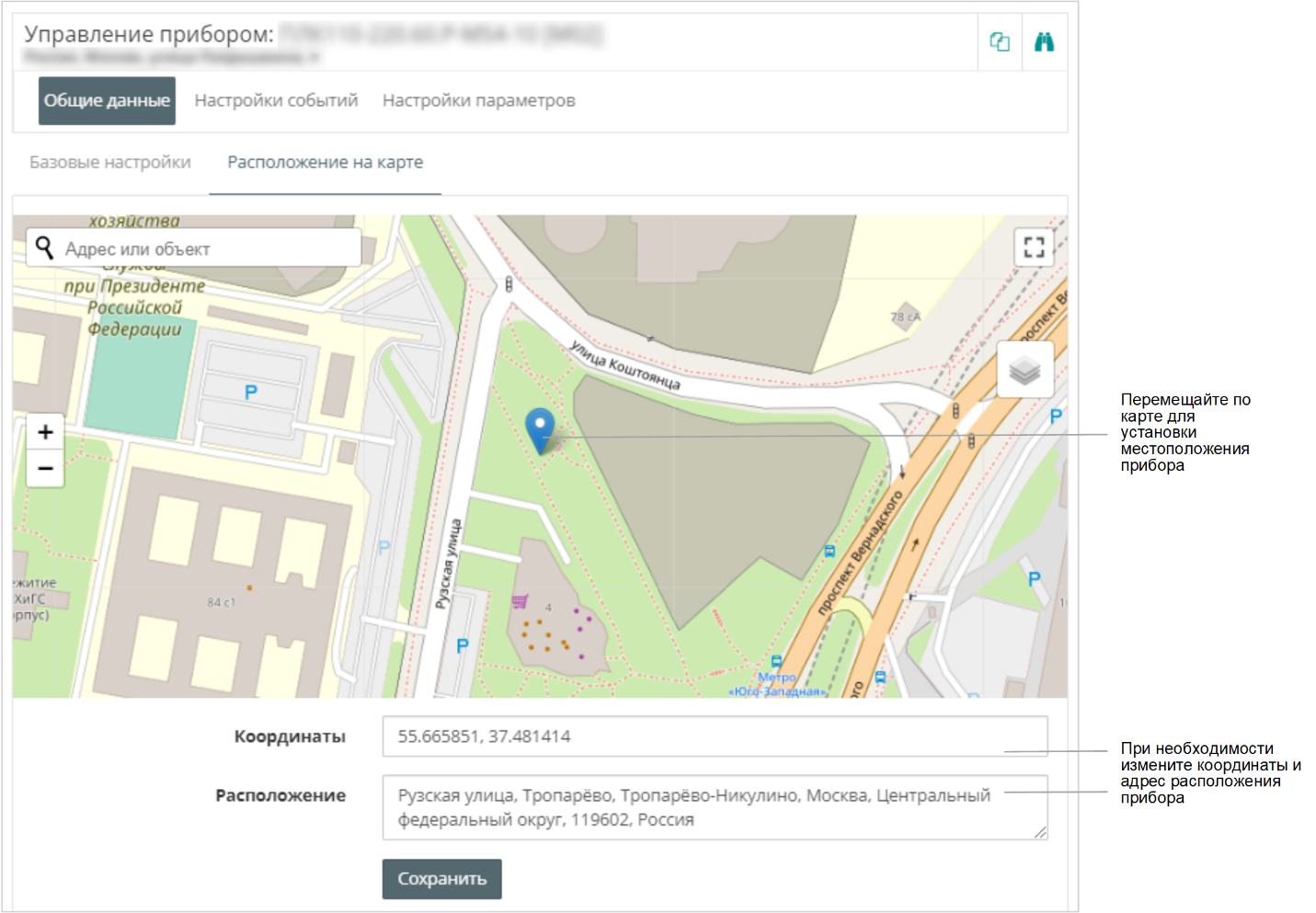

В настройках прибора выберите Общие данные / Расположение на карте. Откроется окно:

Graphic

Укажите расположение прибора на карте и нажмите кнопку Сохранить.

Копирование прибора

Копирование прибора предназначено для быстрого дублирования однотипных приборов. При копировании сохраняются следующие настройки:

  • Характеристики прибора;

  • Настройки параметров (список, тип, видимость в отчетах);

  • События прибора.

В разделе Администрирование откройте вкладку Приборы. Выберите прибор, настройки которого необходимо скопировать.

Graphic

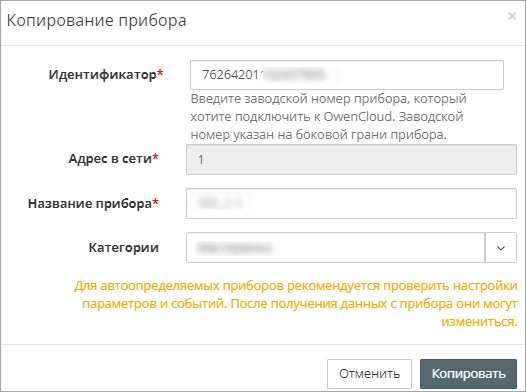

Нажмите кнопку копирования прибора. Откроется окно:

Graphic

Заполните уникальные настройки прибора и нажмите кнопку Копировать.

Откроется окно с настройками прибора. Внесите необходимые изменения и нажмите кнопку Сохранить.

Просмотр данных по прибору и объекту

Просмотр текущих данных прибора (Параметры)

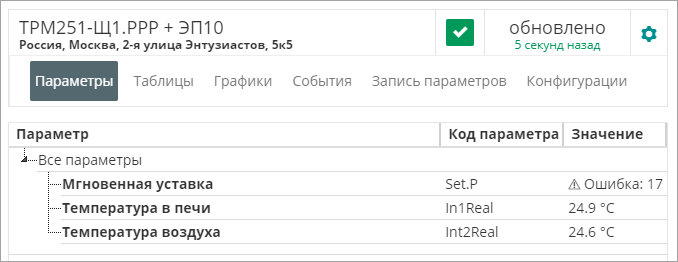

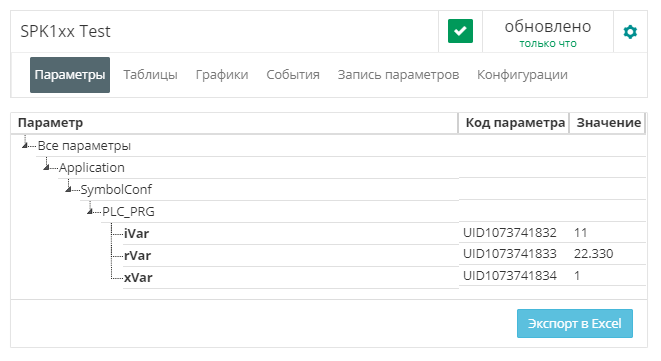

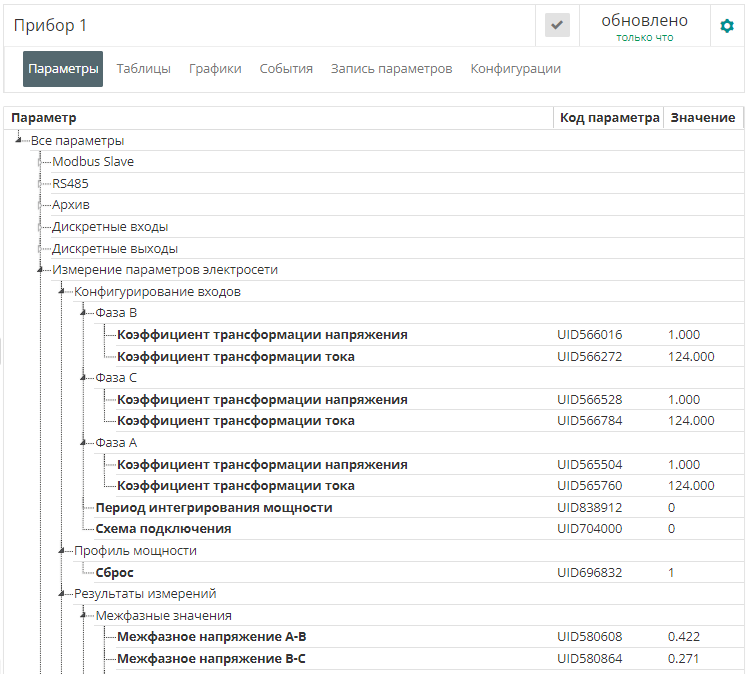

Отчет Параметры позволяет просматривать текущие значения обновляемых параметров прибора.

В главном окне OwenCloud выберите прибор и откройте вкладку Параметры. Откроется окно:

Graphic

Значения параметров обновляются автоматически, период обновления данных определяется типом параметра (оперативный, конфигурационный, управляющий) и установленными для них периодами опроса (см. раздел).

Список параметров для отображения в отчете устанавливается в Настройках параметров прибора / Отображать в параметрах (см. раздел).

При возникновении ошибки при получении значения параметра, отображается код ошибки. Описание кодов ошибок для протокола ОВЕН приведено в описании протокола. Описание кодов ошибок для протокола Modbus приведено в таблице ниже.

Ошибки, генерируемые сервисом OwenCloud

Код ошибки

Название

Описание

253NOT-A-NUMBER (NaN)

Ошибка преобразования полученных данных в числа формата float или double. Основные причины, приводящие к появлению ошибки NaN:

  • все нетривиальные математические операции, содержащие NaN в качестве одного из операндов;

  • деление на ноль;

  • вычисление квадратного корня отрицательного числа;

  • логарифмирование отрицательного числа;

  • возведении нуля в степень ноль

255

TIMEOUT

Отсутствие ответа прибора за время таймаута (параметр Таймаут всего сообщения). Данный код не описан в спецификации протокола Modbus.

Ошибка с кодом 255 возникает при отсутствии ответа от устройства. Наиболее частые причины возникновения:

  • неверно заданные сетевые настройки;

  • неверно заданные адреса устройств и регистров;

  • заданное значение таймаута превышает время ответа устройства;

  • выбранные функции Modbus не поддерживаются устройством;

  • проблемы с линией связи (неверная распиновка кабеля, обрыв кабеля);

  • отсутствие средств на балансе SIM- карты (для сетевого шлюза ПМ210);

  • для SIM-карты не подключена услуга «Передача данных GPRS» (для сетевого шлюза ПМ210)

Описание кодов ошибок для протокола Modbus

Код ошибки

Название

Описание

1

ILLEGAL FUNCTION

Slave-устройство не поддерживает функцию Modbus, указанную в запросе

2

ILLEGAL DATA ADDRESS

Slave-устройство не содержит одного или нескольких регистров, указанных в запросе

3

ILLEGAL DATA VALUE

Значение в поле данных является некорректным согласно протоколу Modbus (например, при использовании функции 05 Write Single Coil значения в поле данных отличается от 0x0000 и 0xFF00)

4

SERVER DEVICE FAILURE

Во время выполнения запроса в slave-устройстве произошла внутренняя ошибка

5

ACKNOWLEDGE

Slave-устройство приняло и обрабатывает запрос, но это потребует некоторого времени. Ответ предохраняет master-устройство от генерации ошибки таймаута

6

SERVER DEVICE BUSY

Slave-устройство обрабатывает другую команду. Master-устройство должно повторить запрос позже.

Просмотр данных прибора в табличном виде

Данные по прибору в табличном виде позволяют детально просматривать значения параметров по прибору за последние 3 месяца, а также выгружать значения в Excel.

В главном окне OwenCloud выберите прибор и откройте вкладку Таблицы. Откроется окно:

Graphic

Укажите интервал времени данных для отображения в отчете, выбрав Последние данные или Данные за период и установив соответствующие значения в поля С или По. Нажмите кнопку Показать.

Список параметров для отображения в отчете устанавливается в Настройках параметров прибора / Отображать в таблицах (см. раздел).

При необходимости Включить / выключить видимость группы или конкретных параметров используйте фильтр Тип параметра. Настройка фильтра сохраняется для учетной записи пользователя.

Давность данных доступных для отображения в отчете устанавливается в Базовых настройках прибора / Время хранения архива (см. раздел).

Для экспорта таблицы в файл Excel следует:

  1. Нажать кнопку Экспорт в Excel.

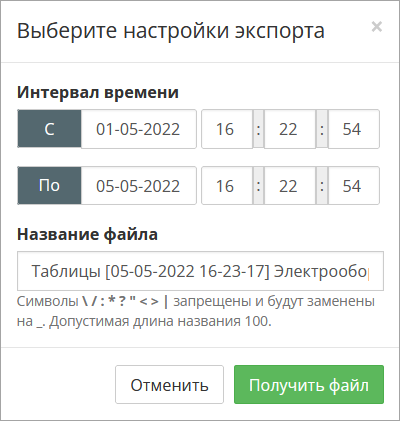

  2. Появится окно:

    Graphic
    В нем следует выбрать Интервал времени и задать Название файла.
  3. После нажатия кнопки Получить файл

    запрошенная таблица сохранится в формате Excel.

Просмотр данных прибора в виде графика

Графики позволяют отобразить изменение значений параметров и события прибора в графическом виде.

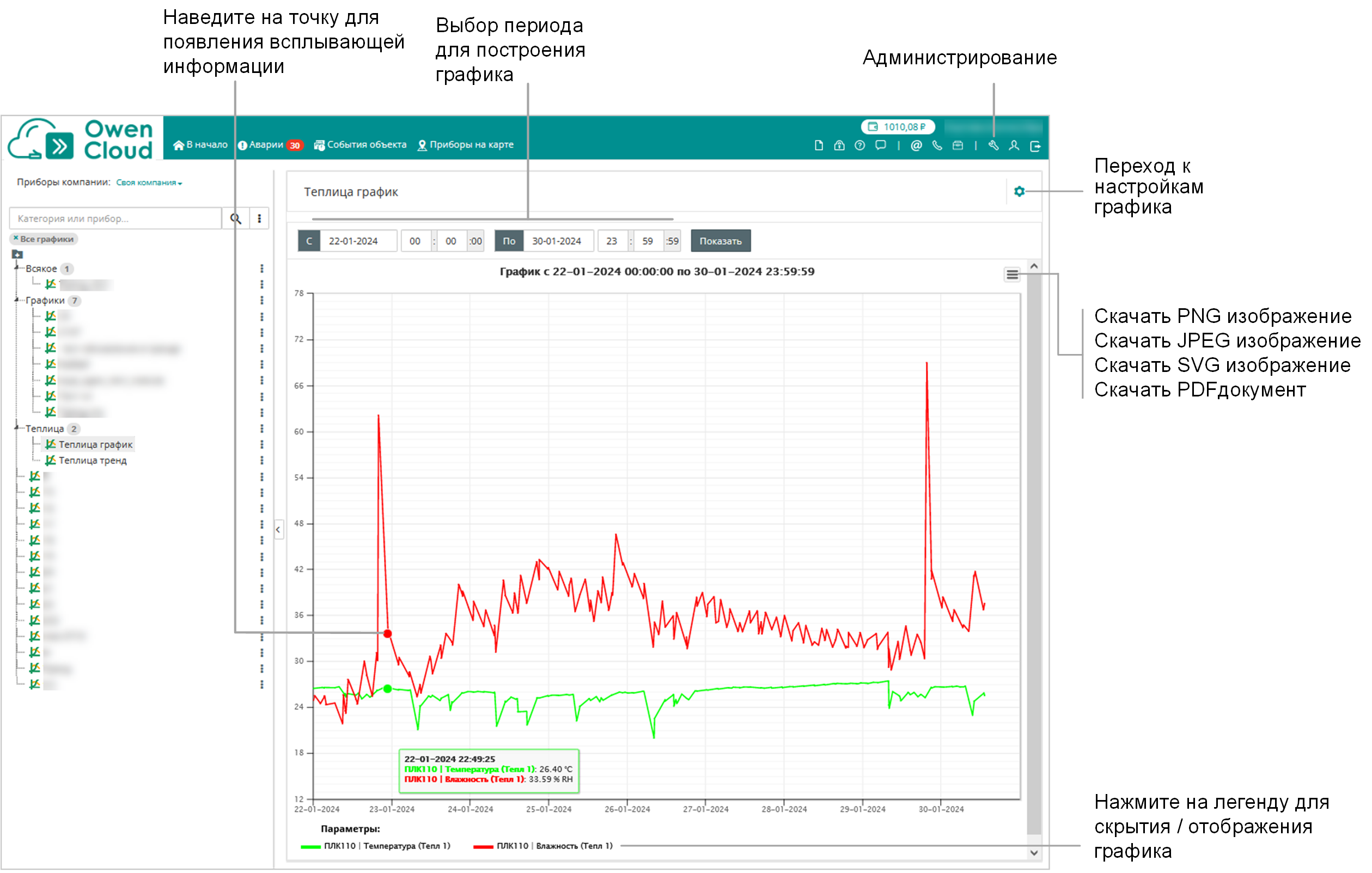

В главном окне OwenCloud выберите прибор и откройте вкладку Графики. Откроется окно:

Graphic

Цветовая индикация:

  • Серая вертикальная линия – отсутствие данных от прибора;

  • Синяя вертикальная линия – начало и окончание события;

  • Красная вертикальная линия – начало аварии.

Укажите интервал времени данных для отображения в отчете, установив соответствующие значения в поля С и По. Нажмите кнопку Показать.

При необходимости увеличьте масштаб графика. Выделите часть графика, которую нужно увеличить, удерживая левую кнопку мыши.

Список параметров для отображения в отчете устанавливается в Настройках параметров прибора / Отображать на графиках (см. раздел).

При необходимости включить или выключить видимость параметров и событий используйте фильтры Тип параметра и Тип событий. Настройка фильтров сохраняется для учетной записи пользователя.

Просмотр расположения приборов на карте

На карте отображается местоположение и состояние приборов учетной записи, непосредственно подключенных к OwenCloud. Для приборов, подключенных через шлюз ПХ210 – будет отображаться только состояние шлюза.

В главном окне OwenCloud нажмите на ссылку Приборы на карте. Откроется окно:

Graphic

Расположение приборов на карте устанавливается при настройке прибора (см. раздел).

Визуализация объекта (мнемосхемы) ($)

Визуализация объекта позволяет показать карту технологического процесса с использованием библиотеки готовых анимированных мнемосимволов.

При визуализации объекта есть возможность вывести:

  • статическое или анимированное изображение (фотографию/скрин изображения из любого редактора);

  • текст;

  • значения параметров;

  • управление объектом (запись параметров в прибор);

  • аварийные события с помощью сигнальных элементов – круг / квадрат, элемента Данные;

  • элементы визуализации технологических процессов.

Доступ и количество мнемосхем определяется:

  • выбранным тарифом (см. раздел)

  • привилегиями пользователя (см. раздел).

Для отображения мнемосхем у пользователя должен быть доступ к приборам и шаблонам, задействованным в мнемосхеме.

Создание мнемосхемы

В разделе Администрирование откройте вкладку Мнемосхемы. Откроется окно:

Graphic

Нажмите кнопку Добавить схему. Откроется окно:

Graphic

Название – введите / измените название мнемосхемы.

Категории – выберите группы, к которым будет относиться мнемосхема.

Нажмите кнопку Добавить. Откроется окно редактора визуализации:

Graphic

Выберите элемент в библиотеке и перетащите на холст, удерживая левую кнопку мыши.

Настройки холста

При необходимости установите следующие характеристики холста:

  • ·         В разделе Настройки холста / Сетка:

    Показать сетку – установите галочку для отображения сетки.

    Шаг сетки – установите значение шага сетки.

  • ·         В разделе Настройки холста / Фон:

    Цвет фона – выберите цвет фона холста или установите фоновое изображение.

    Фоновое изображение – при необходимости добавьте изображение нажав на ссылку Выберите изображение. Максимальный размер файла – 1 Мб. Поддерживаются следующие форматы: png, .jpg, .svg, .gif и .svg. Установите следующие параметры для изображения:

Выравнивание – выберите выравнивание изображения относительно холста. Возможные варианты: по левому краю, по центру, по правому краю.

Соотношение сторон – выберите тип заполнения.

Непрозрачность – установите прозрачность изображения.

Размер полотна –установите размер холста в пикселях.

Статическое или анимированное изображение (Изображение)

Для вывода изображения или анимированной картинки выберете элемент Изображение в группе Стандартные.

При необходимости установите следующие характеристики изображения:

  • Размеры (ширина, высота, угол поворота, расположение на холсте)

  • Выберите изображение. Максимальный размер файла – 1 Мб. Поддерживаются следующие форматы: png, .jpg, .svg, .gif и .svg. Установите следующие параметры для изображения:

  • Выравнивание – выберите выравнивание изображения относительно холста. Возможные варианты: по левому краю, по центру, по правому краю.

  • Соотношение сторон – выберите тип заполнения.

  • Непрозрачность – установите прозрачность изображения

  • Сохранять пропорции – установите галочку для сохранения пропорций изображения. При отсутствии галочки изображение растягивается до размеров элемента без сохранения пропорций.

Текст

При необходимости установите следующие характеристики элемента:

  • Представление (контур, заливка, толщина контура, тип контура)

  • Текст (цвет, размер, толщина, <текст>)

Graphic

Вывести значение параметра (Данные)

Для отображения значения параметра выберите в разделе Общие / Данные. При необходимости установите следующие характеристики элемента:

  • Размеры (ширина, высота, угол поворота, расположение на холсте)

  • Параметры (<параметр>, галочка Отображать название)

  • События – по срабатыванию события объект Данные становится красным.

  • Представление (контур, заливка, толщина контура, тип контура)

  • Текст (цвет, размер, толщина, <текст>)

Graphic

Для добавления выноски с данными выберите элемент и нажмите кнопку Добавить лейбл. Нажмите на элемент Данные и выберите в настройках элемента События для отображения на выноске:

Graphic

Управление объектом, запись параметров (Шаблон на запись)

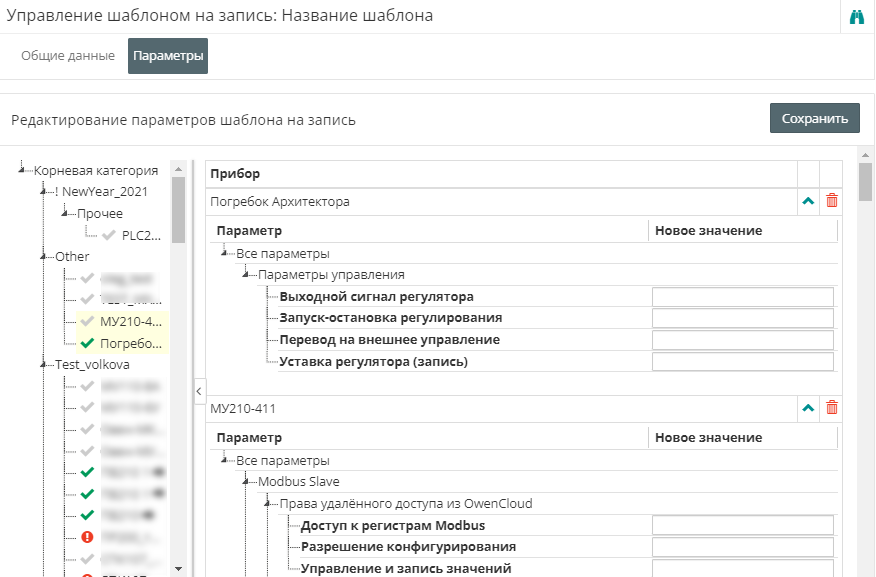

Для создания элемента управления выберите в разделе Общие / Шаблон. При необходимости установите следующие характеристики элемента:

  • Размеры (ширина, высота, угол поворота, расположение на холсте)

  • Шаблон на запись (<шаблон на запись>, чек-бокс Подтвердить запись)

  • Представление (контур, заливка, толщина контура, тип контура)

  • Текст (цвет, размер, толщина, <текст>)

Graphic
Аварийные элементы Сигнальный круг / квадрат

Для вывода элемента, отображающего аварию, выберите в разделе Общие / Сигнальный круг или Сигнальный квадрат. При необходимости установите следующие характеристики элемента:

  • Размеры (ширина, высота, угол поворота, расположение на холсте)

  • События – выберите событие для отображения, нажав ссылку Выберите событие. Заливка зависит от состояния события (прозрачный / красные)

GraphicGraphic
Элементы визуализации технологических процессов

При необходимости установите следующие характеристики элемента:

  • Размеры (ширина, высота, угол поворота, расположение на холсте)

  • События – выберите событие соответствующее технологическому процессу (включено / выключено):

    • Событие = 0 – срабатывания не было, элемент имеет прозрачную заливку.

    • Событие = 1 – зафиксировано срабатывание, элемент имеет прозрачную зеленую заливку, часть элементов анимированные (крутятся при срабатывании события).

Graphic

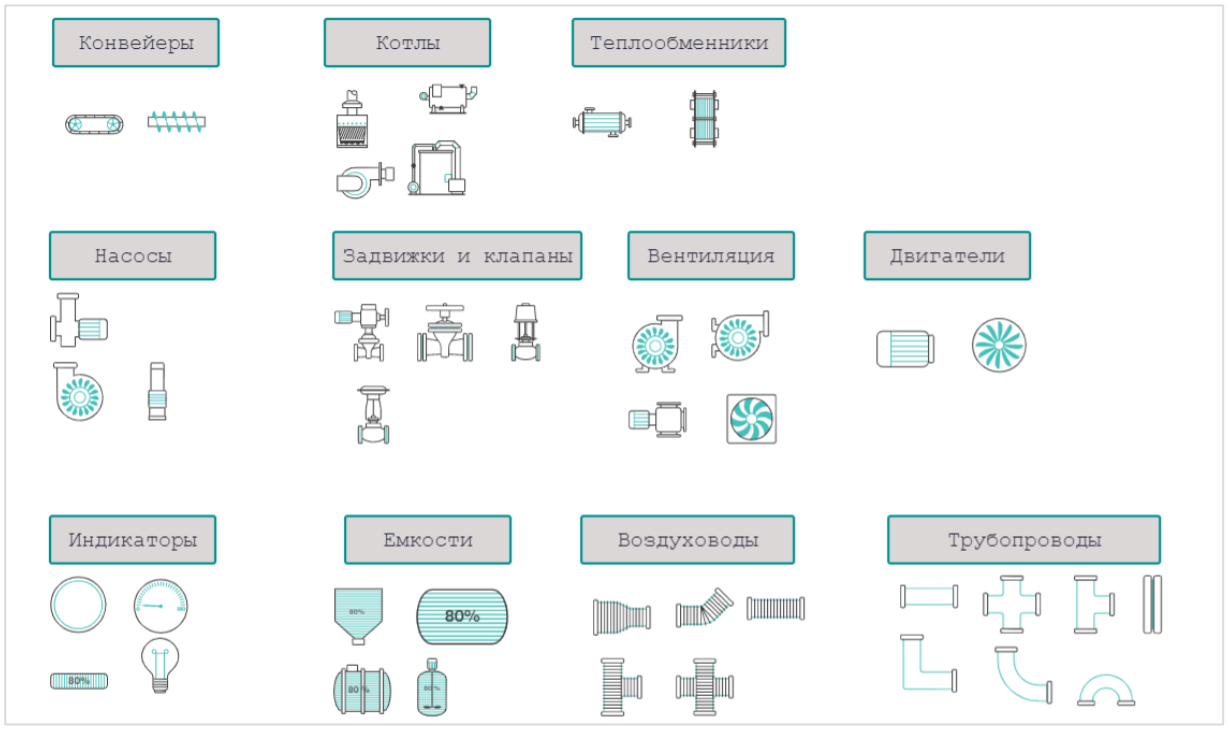

Общий вид библиотеки технологических элементов:

Graphic

Горячие клавиши при работе с мнемохсемами

№ пп.

Комбинация клавиш

Описание

1

Зажать Shift и обвести левой кнопкой мыши группу элементов

Выделение группы элементов

2

Ctrl + C

Скопировать выделенный элемент в буфер обмена

3

Ctrl + V

Вставить выделенный элемент из буфера обмена

4

Ctrl + X или Shift + Delete

Вырезать выделенный элемент в буфер обмена

5

Delete или Backspace

Удалить выделенный элемент

6

Ctrl + Z

Отменить последнее действие

7

Ctrl + Y

Выполнить последнее отмененное действие

8

Ctrl + S

Сохранить мнемосхему

9

Ctrl + Plus

Увеличить масштаб мнемосхемы

10

Ctrl + Minus

Уменьшить масштаб мнемосхемы

11

Зажать Shift и масштабировать элемент

Если зажата кнопка Shift, то изменение размеров элемента происходит с сохранением пропорций

12

Ctrl + стрелки вверх, вниз, влево, вправо

Изменить размер элемента по ширине/высоте

13

Shift + стрелки вверх, вниз, влево, вправо

Изменить положение элемента относительно холста

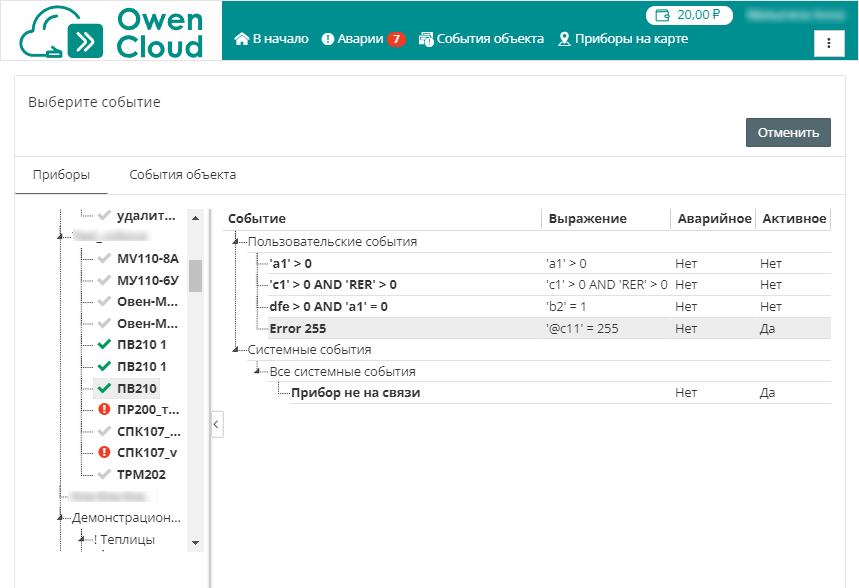

В разделе Настройка элемента / Событие нажмите ссылку Выберите событие. Откроется окно:

Graphic

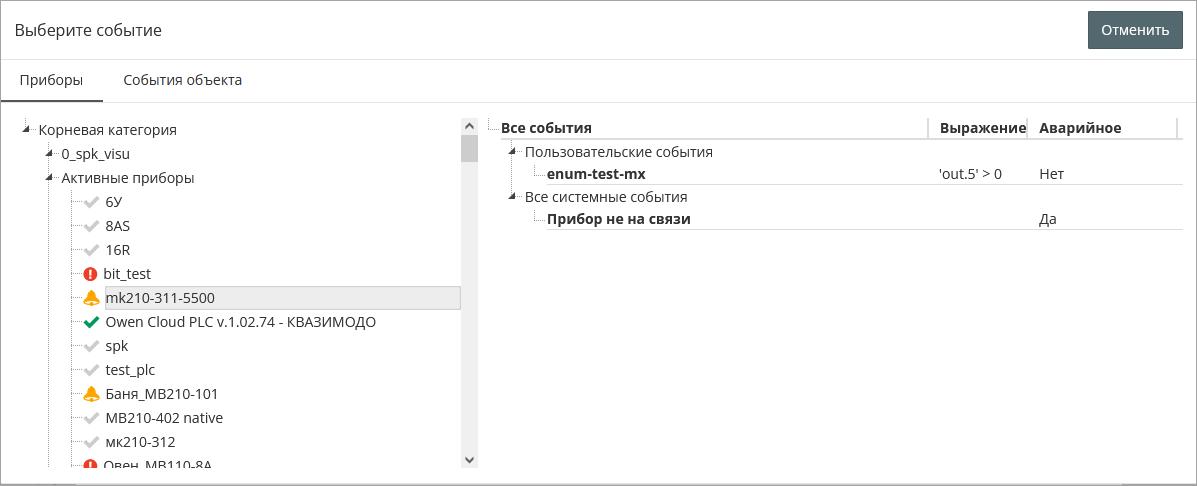

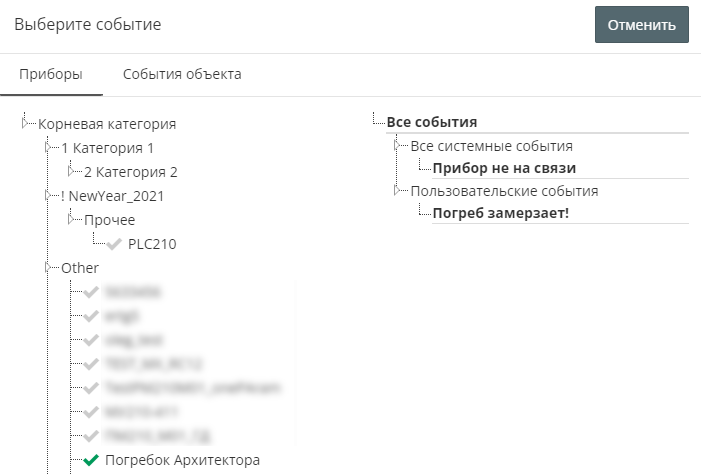

Во вкладке Приборы или События объекта выберите прибор и событие прибора / событие объекта, которое нужно присвоить элементу.

Просмотр мнемосхемы

В главном окне OwenCloud выберите мнемосхему. Откроется окно:

Graphic

Во время просмотра мнемосхемы элементы визуализации отображают значения привязанных параметров и событий, а так же элементы управления.

Пользовательские графики ($)

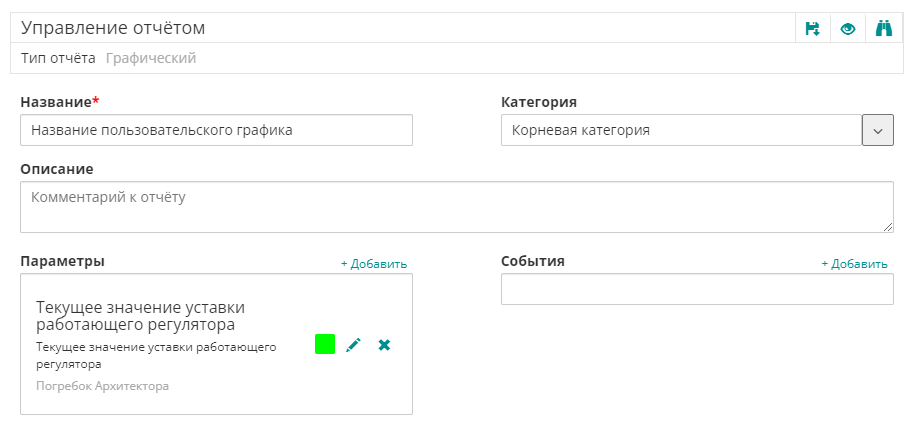

Пользовательский график позволяет сравнивать показатели и события разных приборов / объектов в одном графическом отчете.

Пользовательский график обеспечивает:

  • быстрое визуальное сравнение работы однотипного оборудования;

  • контроль и сравнение срабатывания важных событий;

  • создание персонального отчета под каждого пользователя (установщика, диспетчера).

Количество пользовательских графиков доступных пользователю определяется:

  • выбранным тарифом (см. раздел);

  • привилегиями пользователя (см. раздел).

Добавление пользовательского графика

В разделе Администрирование откройте вкладку Графики. Откроется окно:

Graphic

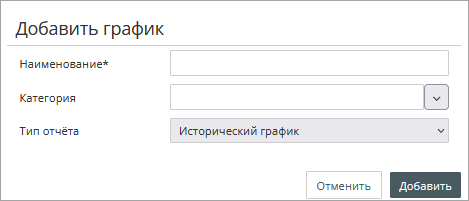

Нажмите кнопку Добавить отчет. Откроется окно:

Graphic

Наименование – введите название пользовательского отчета.

Категория – выберите группы, к которым будет относиться пользовательский график.

Тип отчета – графический.

Нажмите кнопку Добавить. Откроется список пользовательских графиков компании. Нажмите на название добавленного отчета. Откроется окно:

Graphic

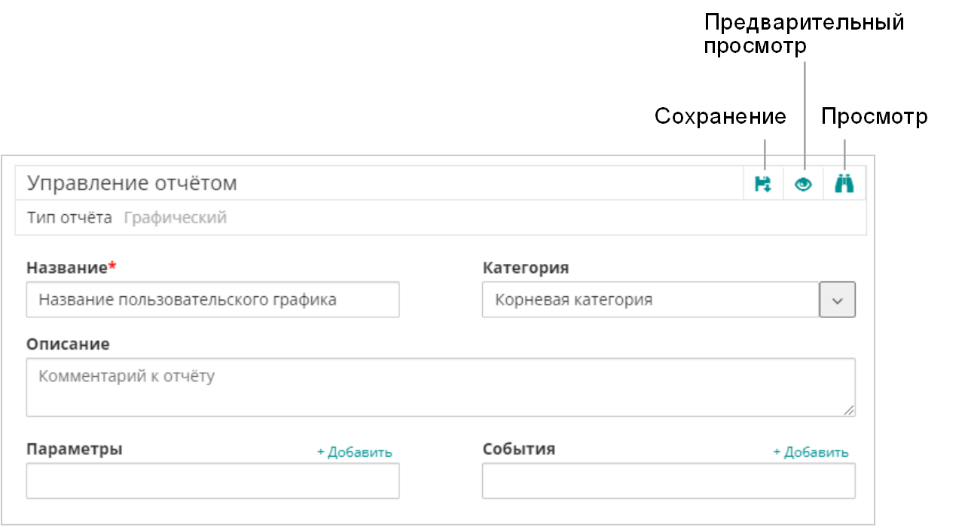

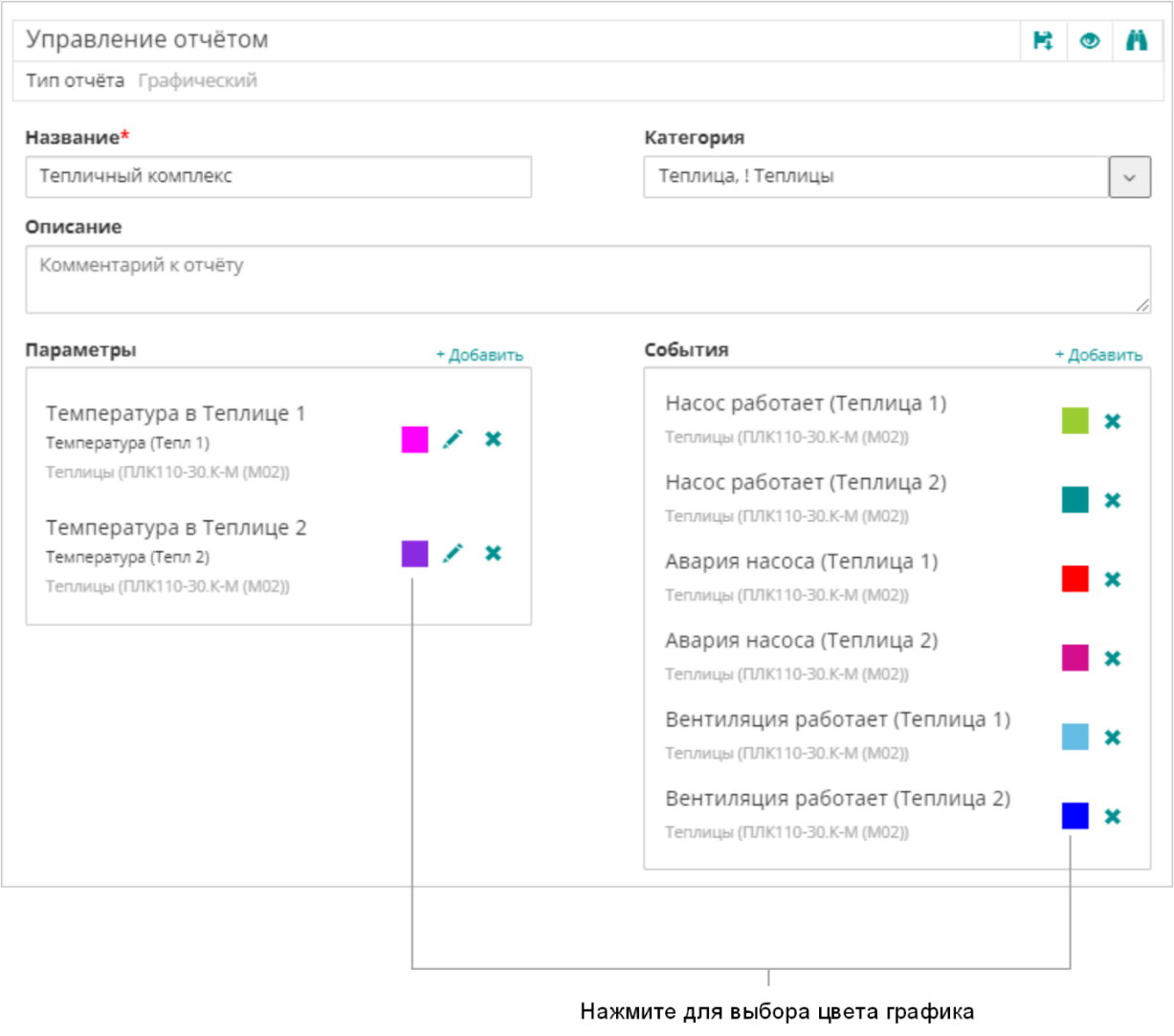

Параметры – выберите параметры для построения графика. Нажмите ссылку Добавить. Откроется окно:

Graphic

Выберите прибор и параметр прибора. Откроется окно:

Graphic

События – выберите события для построения графика. Нажмите ссылку Добавить. Откроется окно:

Graphic

Откройте вкладку Приборы или События объекта и выберите события, которые нужно включить в отчет. Откроется окно:

Graphic

Нажмите кнопку сохранения отчета.

Просмотр пользовательского графика

В главном окне OwenCloud выберите график. Откроется окно:

Graphic

Если пользовательский график включает данные приборов, находящихся в разных часовых поясах, время в отчете указывается в GMT±0.

Сводный отчет ($)

Сводный отчет позволяет выводить ключевые показатели работы объекта (показатели от разных приборов) за определённый период времени с учетом заданных условий для расчета и условий выделения показателей.

Показателями могут быть:

  • Время работы при определенных условиях;

  • Средние значения;

  • Минимальные и максимальные значения;

  • Показатели на начало и конец периода

и др.

Количество сводных отчетов, доступных пользователю определяется:

  • выбранным тарифом (см. раздел);

  • привилегиями пользователя (см. раздел).

Добавление сводного отчета

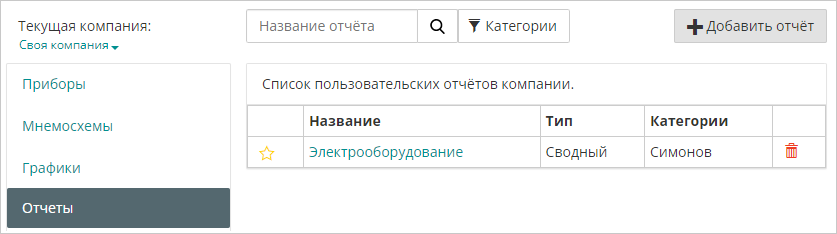

В разделе Администрирование перейдите вкладку Отчеты. Откроется окно:

Graphic

Нажмите кнопку Добавить отчет. Откроется окно:

Graphic

Наименование – введите название сводного отчета.

Категория – выберите группы, к которым будет относиться сводный отчет.

Тип отчета – сводный.

Нажмите кнопку Добавить. Откроется окно:

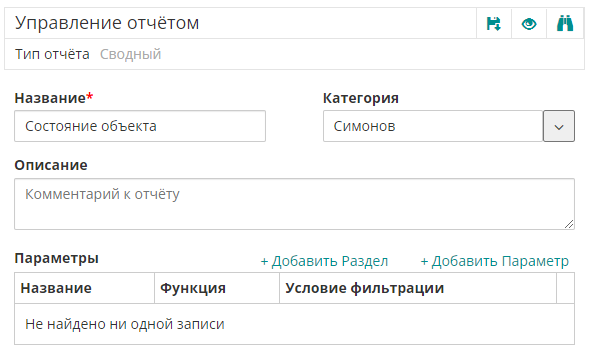

Graphic

Для создания отчета следует:

  • создать или добавить разделы отчета;

  • создать или добавить параметры отчета.

Добавление разделов

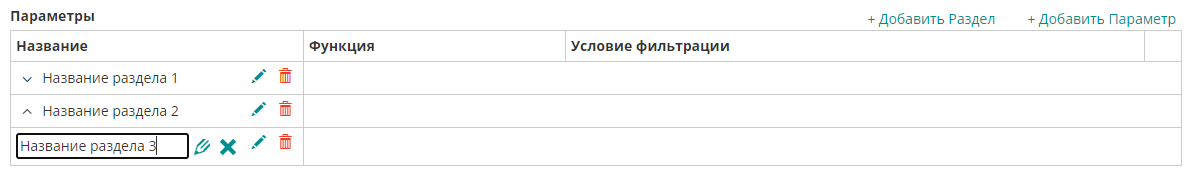

Нажмите Добавить Раздел и добавьте необходимое количество разделов отчета, задав их название.

Graphic
Добавление параметров

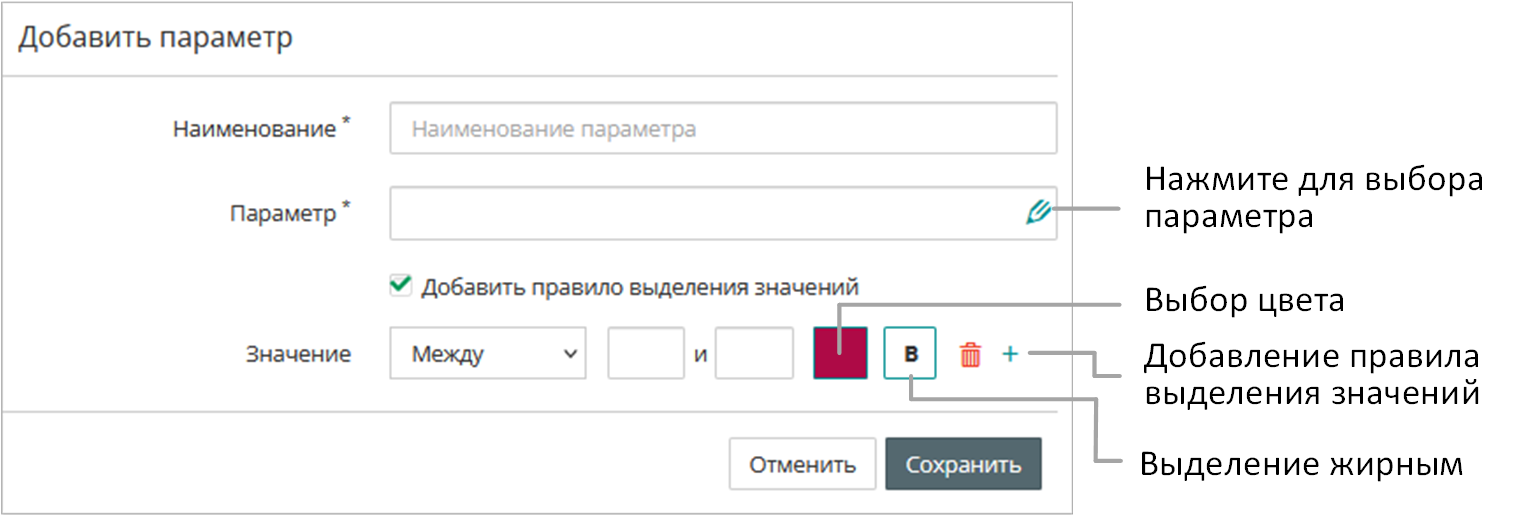

Нажмите Добавить Параметр. Откроется окно создания параметра:

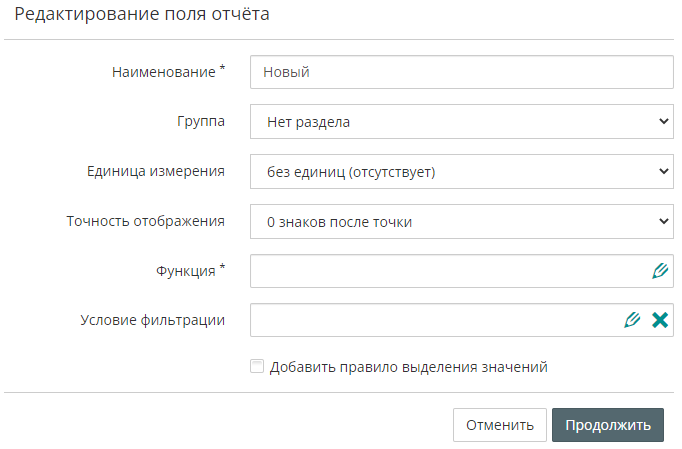

Graphic

Наименование – введите название пользовательского параметра.

Группа – выберите раздел отчета, где будет расположен параметр.

Единица измерения – при необходимости выберете единицу измерения из списка.

Точность отображения – выберете количество знаков после запятой (0-5).

Правило выделения - укажите условие, при которых необходимо выделять показатель цветом.

Функция – выберете функцию, которая будет вычислять данный параметр,

Graphic

Список доступных параметров по прибору определяется в настройках прибора – видимость Отображать в параметрах (см. раздел).

Описание функций

CounterTime()

Суммарное время

Avg()

Среднее арифметическое

Сумма значений, деленная на их количество

First()

Первое значение

Last()

Последнее значение

Min()

Минимальное значение за период

Max()

Максимальное значение за период

Count()

Количество значений

Sum()

Отображает сумму

SumDistinct()

Сумма всех уникальных (неповтотряющихся) значений

CountDistinct()

Количество уникальных значений

Ограничения при работе с функциями

Не допускается использование параметров без функции:

<function (“parameter_1”)> +<function (“parameter_2”) >

корректно

“parameter_1” + “parameter_2”,

некорректно

<function (“parameter_1”)> + (“parameter_2”)

некорректно

Для одной функции допускается использование только одного аргумента:

<function (“parameter_1”)> + <function (“parameter_2”)>

корректно

<function (“parameter_1”+“parameter_2”) >

некорректно

<function (“parameter_1”- 50) >

некорректно

Не допускается использование функции в качестве аргумента другой функции

<function (<function (“parameter_1”)>)>

некорректно

Условия фильтрации – укажите условие фильтрации, при которых будет рассчитываться функция (при необходимости).

Graphic

Правило выделения – укажите правило, при котором значение вычисляемого параметра будет выделяться (при необходимости).

Graphic

Нажмите кнопку сохранения отчета.

Просмотр сводного отчета

В главном окне OwenCloud нажмите Graphic. Откроется окно:

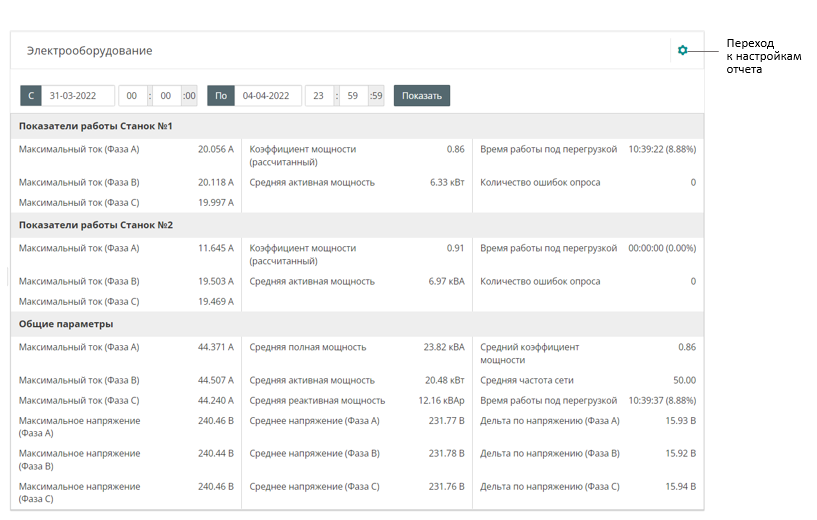

Graphic

Если сводный отчет включает данные приборов, находящихся в разных часовых поясах, время в отчете указывается в GMT±0.

События и уведомления по приборам и объектам

События подразделяются:

  • по прибору (см. раздел);

  • по объекту (см. раздел)

  • аварии — все аварийные события по приборам и объектам аккаунта (см. раздел).

События по прибору

Настройка событий прибора

Пользовательские события

В разделе Администрирование откройте вкладку Приборы. Выберите прибор, нажав на название. Откроется окно с настройками прибора.

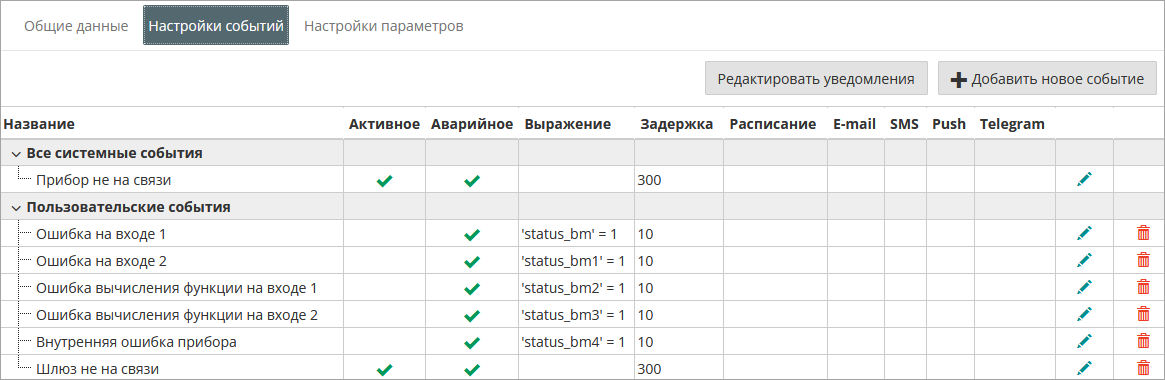

Откройте вкладку Настройки событий / Пользовательские события. Откроется окно:

Graphic

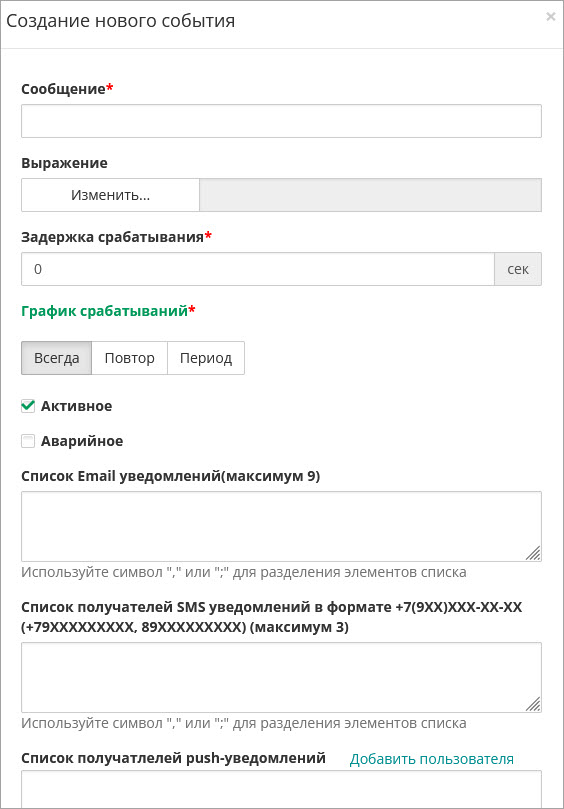

Нажмите кнопку Добавить новое событие. Откроется окно:

Graphic

Сообщение – введите текст уведомления по событию.

Выражение – введите логическое выражение, определяющее условие наступления события. Список поддержанных операторов и примеры выражений приведены в таблице.

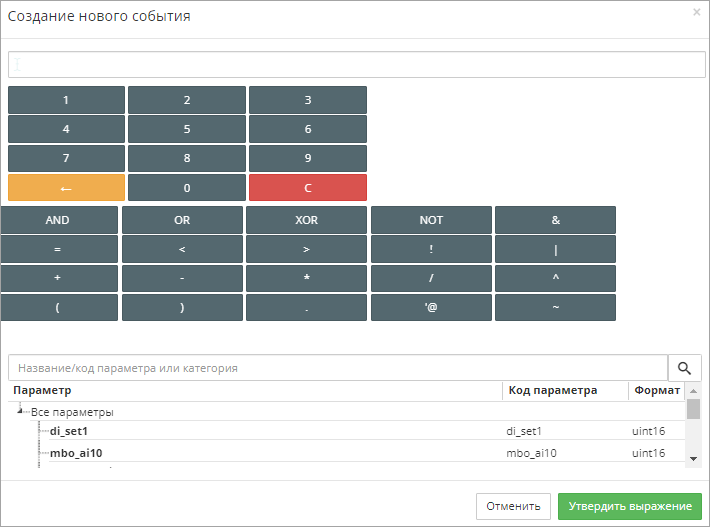

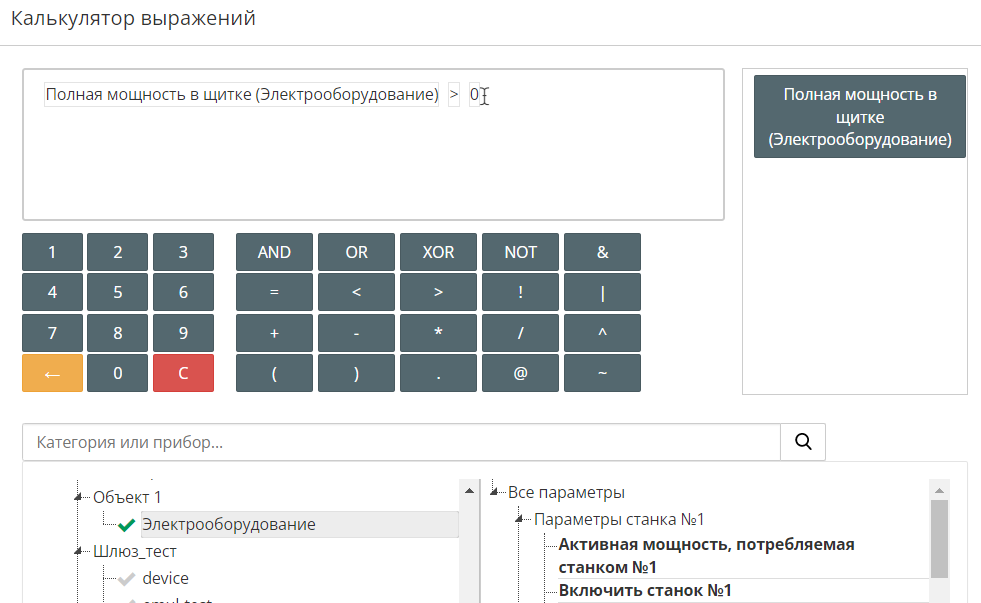

Для получения выражения для события нажмите кнопку Изменить. Откроется окно:

Graphic

Введите логическое выражение, учитывая следующие условия:

  • в качестве разделителя значений с плавающей точкой используется символ «.» (точка);

  • порядок обработки операторов – слева направо;

  • операторы, помещенные в скобки, обрабатываются первыми;

  • нумерация битов ведется с нулевого

Нажмите кнопку Утвердить выражение.

Задержка срабатывания – укажите период времени, в течении которого при наступлении условия события фиксация не производится. Если по истечении данного времени условие сохраняется, производится фиксация события.

Активное – установите галочку для проверки события.

Аварийное – установите галочку, если данное событие необходимо относить к аварии или для получения push-уведомлений.

Список Email уведомлений – список e-mail адресов (через «,» или «;») для получения уведомлений. Максимальное количество – 9.

Список SMS уведомлений – список телефонных номеров (через «,» или «;») для получения уведомлений. Максимальное количество – 3.

Максимальное количество событий для прибора – 50.

Операторы событий

№ пп.

Оператор

Описание

Арифметические операторы

1

+

Сложение

2

-

Вычитание

3

*

Умножение

4

/

Деление

Логические операторы

5

AND

Логическое И

6

OR

Логическое ИЛИ

7

XOR

Исключающее ИЛИ

8

NOT

Отрицание

Битовые операторы

9

&

Побитовое И

10

|

Побитовое ИЛИ

11

^

Побитовое исключающее ИЛИ

12

~

Побитовая инверсия

Операторы сравнения

13

=

Проверка на равенство

14

!=

Проверка на неравенство

15

Меньше

16



Больше

17

<=

Меньше или равно

18

=

Больше или равно

Дополнительные операторы

15

(…)

Оператор установки приоритета

16

@

Оператор извлечения кода ошибки параметра (см. пример 3 ниже)

Примеры выражений:

  •   wInput1 < 10

    Авария будет активной, пока значение параметра wInput1 будет меньше 10.

  • (xInput1=1) AND (xInput2=1)

    Авария будет активной, пока параметры xInput1 и xInput2 имеют значение TRUE (1)

  • @wInput1=255

    Авария будет активной, пока код ошибки опроса параметра wInput1 имеет значение 255

    (отсутствие ответа от устройства).

  • (wInput1 & 4) = 4

    Авария будет активной, пока 2-й 1 бит переменной wInput1 имеет значение TRUE (1).

Системные события

В разделе Администрирование откройте вкладку Приборы. Выберите прибор, нажав на название. Откроется окно с настройками прибора.

Откройте вкладку Настройки событий / Системные события. Откроется окно:

Graphic

Список Email уведомлений – список e-mail адресов (через «,» или «;») для получения уведомлений. Максимальное количество – 9.

Список SMS уведомлений – список телефонных номеров (через «,» или «;») для получения уведомлений (см. раздел). Максимальное количество – 3.

Нажмите кнопку Сохранить.

Просмотр списка событий прибора

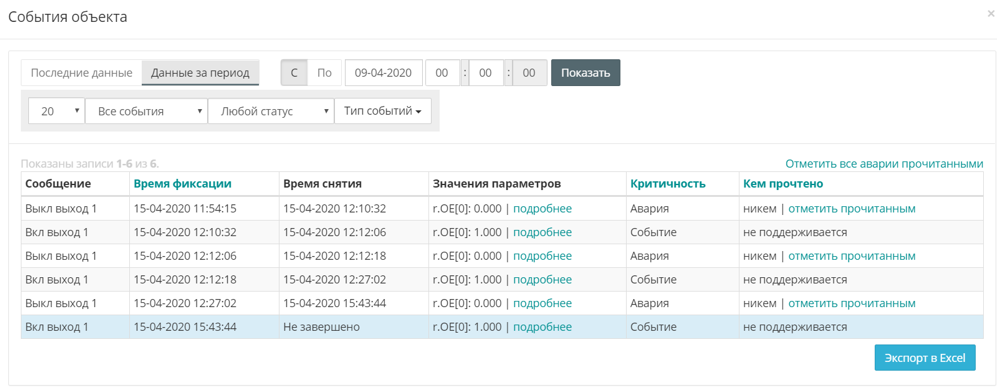

В главном окне OwenCloud выберите прибор и откройте вкладку События. Откроется окно:

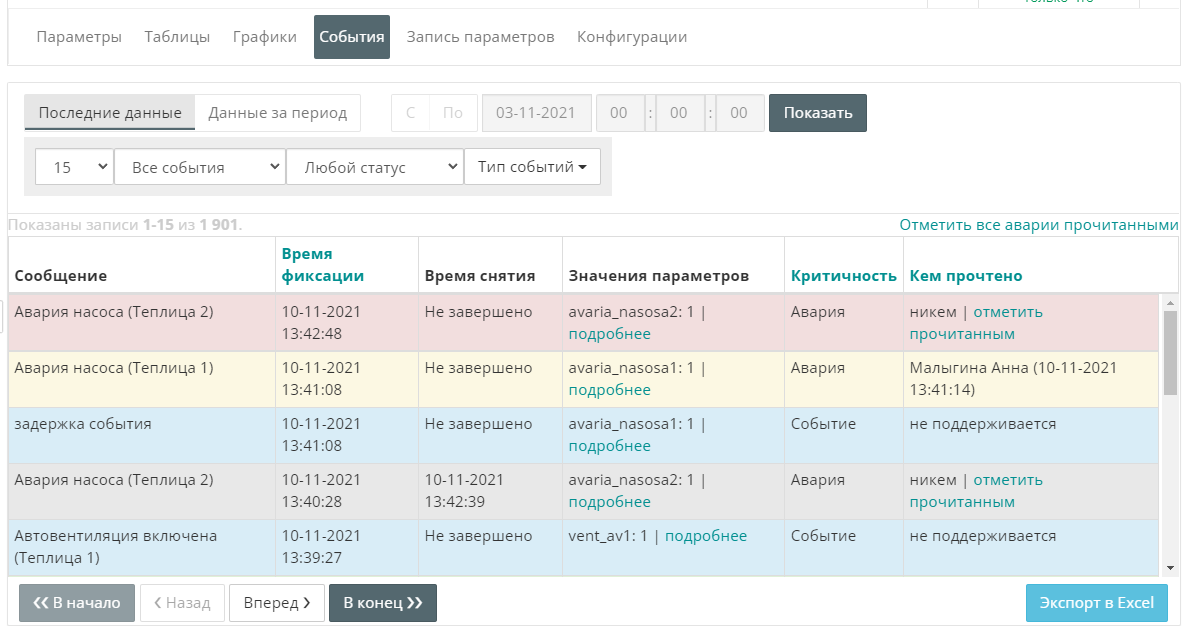

Graphic

В отчете используется следующая цветовая индикация:

  • Розовый фон строки – непрочитанная и незавершенная авария.

  • Желтый фон строки – прочитанная и незавершенная авария.

  • Зеленый фон строки – прочитанная и завершенная авария.

  • Белый фон строки – непрочитанная завершенная авария.

  • Серый фон строки – завершенное событие.

  • Голубой фон строки – незавершенное событие.

Отчет содержит следующую информацию по событию:

Сообщение – текст уведомления;

Время фиксации – время начала события;

Время снятия – время окончания события;

Значение параметров – условия для фиксации события

Критичность – критичность события. Возможные значения: простое событие или авария.

Кем прочтено – имя пользователя, прочитавшего уведомление о событии.

При необходимости отметьте все события прочитанными, нажав ссылку Отметить все аварии прочитанными.

При необходимости используйте фильтры:

  • Критичность: аварии или просто события.

  • Статус события: незавершенные или прошедшие.

  • Тип события: все системные события, события объектов, пользовательские события.

События объекта

Настройка аварийных и пользовательских событий

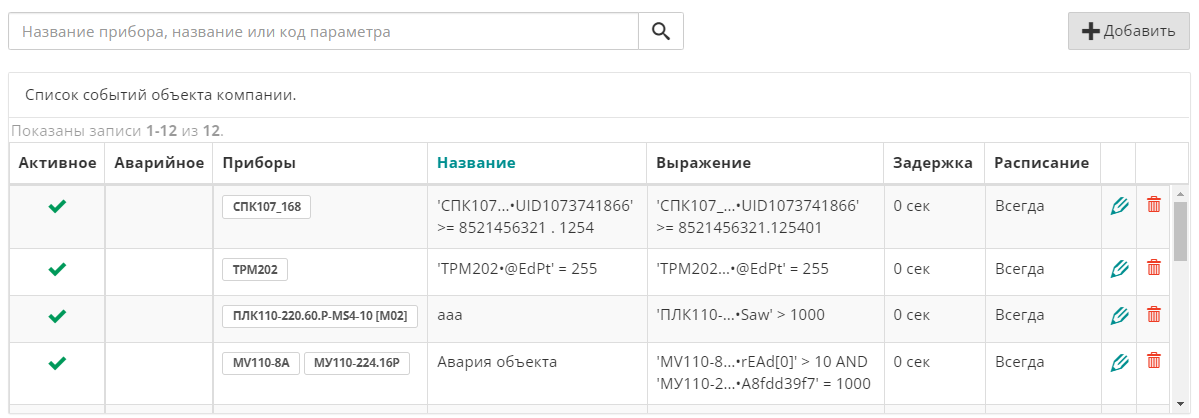

В разделе Администрирование откройте вкладку События объекта. Откроется окно:

Graphic

Для добавления события нажмите кнопку Добавить. Откроется окно:

Graphic

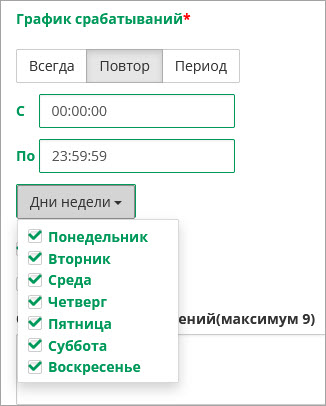

График срабатываний – укажите период времени, в который необходимо фиксировать события. Возможные варианты:

  • Всегда – событие обрабатывается круглосуточно ежедневно.

  • Повтор – событие обрабатывается в указанные дни недели и только в указанный интервал времени.

    Graphic
  • Период – событие отрабатывается в указанный период времени.

    Graphic

Просмотр пользовательских событий объекта

В главном окне OwenCloud нажмите ссылку События объекта. Откроется окно:

Graphic

При необходимости используйте фильтры:

  • Критичность: аварии или просто события.

  • Статус события: незавершенные или прошедшие.

  • Тип события

Просмотр аварий по приборам и объектам аккаунта

Раздел Аварии позволяет просматривать все текущие аварийные события по приборам и объектам аккаунта в одном окне.

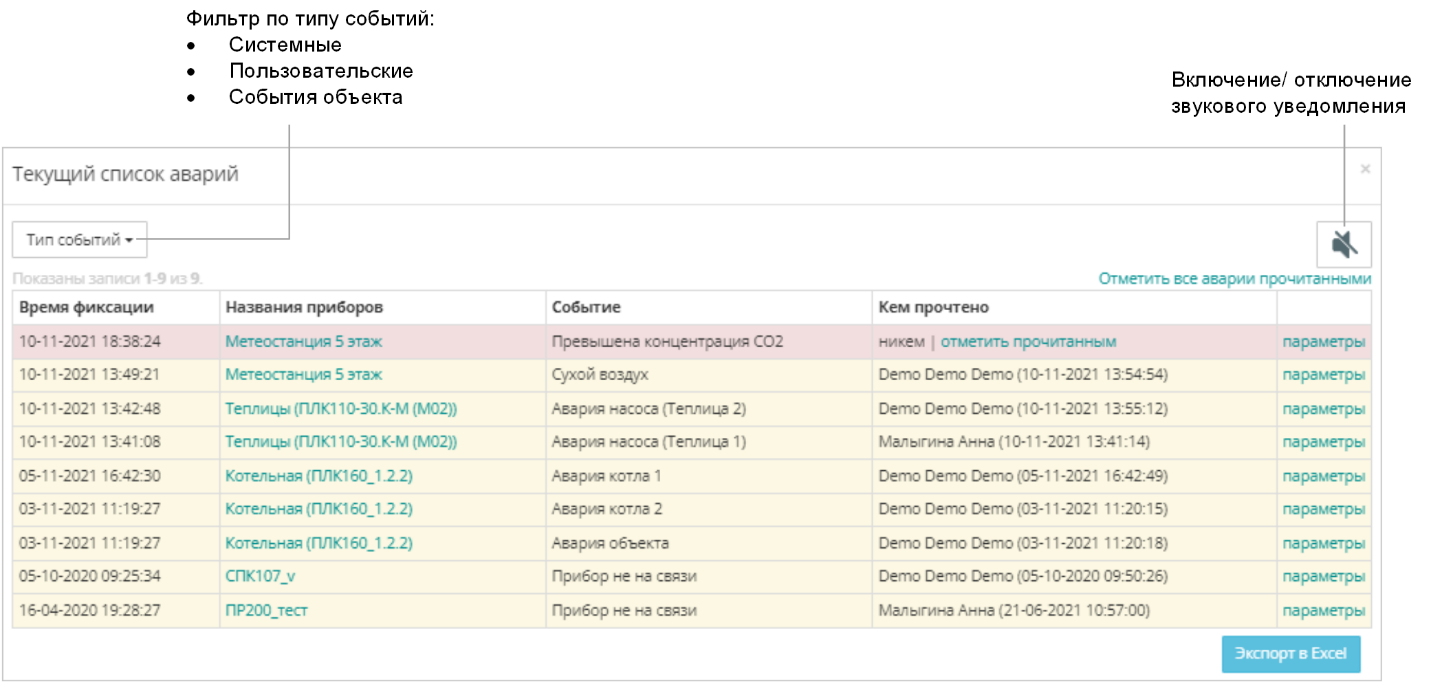

В главном окне OwenCloud нажмите ссылку Аварии. Откроется окно:

Graphic

В отчете используется следующая цветовая индикация:

  • Розовый фон строки –непрочитанная и незавершенная авария.

  • Желтый фон строки – прочитанная и незавершенная авария.

  • Зеленый фон строки – прочитанная и завершенная авария.

  • Белый фон строки – непрочитанная завершенная авария.

Уведомления

В OwenCloud предусмотрены следующие виды уведомлений:

  1. В Web-приложении;

    При фиксации аварии в браузере будет включено звуковое оповещение. Выключение оповещение производится при завершении аварии, прочтении уведомления или при отключении звука уведомления (Просмотр пользовательских событий объекта)

  2. На электронную почту;

  3. По SMS ($);

  4. Push-уведомления в мобильном приложении.

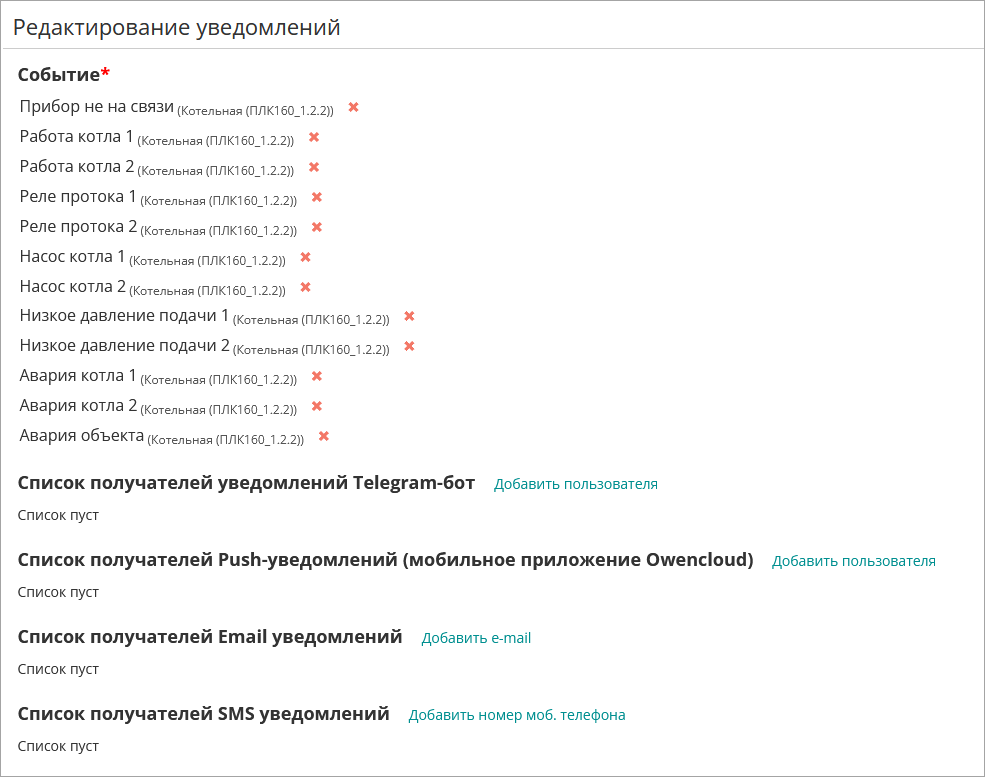

    Адреса электронной почты и номера телефонов для SMS уведомлений указываются в настройках событий.

  5. Telegram-бот;

    OwenCloudBot позволяет получать аварийные уведомления от подключенных к OwenCloud приборов.

    Для работы с ботом OwenCloudBot:

    • В мессенджере Telegram добавьте бот, перейдя по ссылке https://t.me/OwenCloudBot

    • В OwenCloud перейдите Профиль пользователя / Данные пользователя перейдите на вкладку Токены:

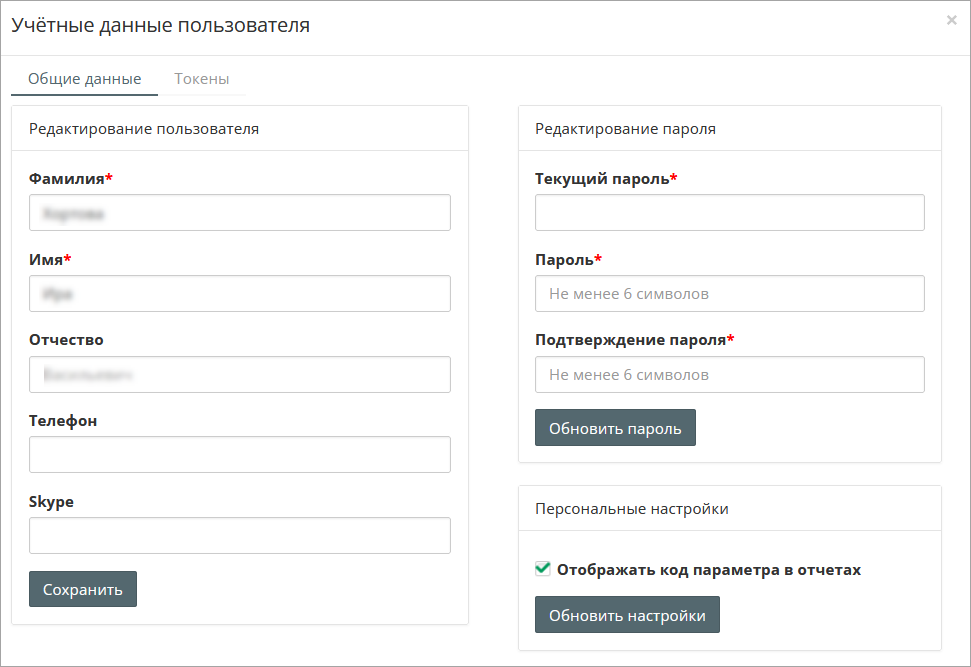

      Graphic

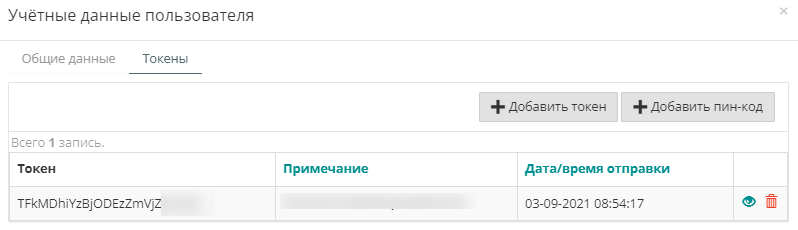

    • Нажмите кнопку Добавить токен. Откроется окно:

      Graphic

    В примечании укажите назначение, например, для Telegram.

    • В мессенджере Telegram нажмите Начать:

      Graphic
    • Нажмите кнопку Токены. Нажмите кнопку Регистрация нового токена.

    • Введите токен или отправьте изображение QR-кода.

    При фиксации аварии в OwenCloud информация об аварии будет отображена в Telegram.

  6. Голосовой помощник Алиса;

    Для использования голосового помощника:

    • Активируйте навык OwenCloud с помощью команды «Запусти навык OwenCloud» или «Облако ОВЕН».

    • В OwenCloud перейдите Профиль пользователя / Данные пользователя перейдите на вкладку Токены:

      Graphic
    • Нажмите кнопку Добавить пин-код. Откроется окно:

      Graphic

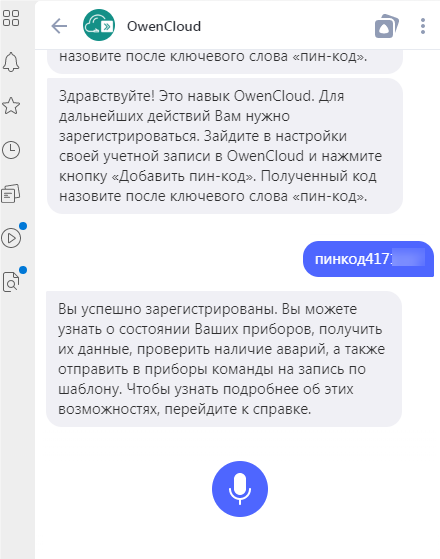

      • В Алисе активируйте пин-код с помощью команды пинкод<значение_пинкода>:

        Graphic

Список команд для голосового помощника

Команда

Описание

Аварии

Получение списка активных аварий

Приборы

Получение списка приборов

Параметры <название_прибора>

Получение текущих значений параметров прибора

Шаблоны

Получение списка шаблонов записи

Включи <название_шаблона>

Выполнение соответствующего шаблона записи

Запусти <название_шаблона>

При появлении сообщения «Извините, OwenCloud не отвечает» повторите команду.

Управление прибором и объектом

При управлении прибором и объектом предусмотрено три вида записи настроек:

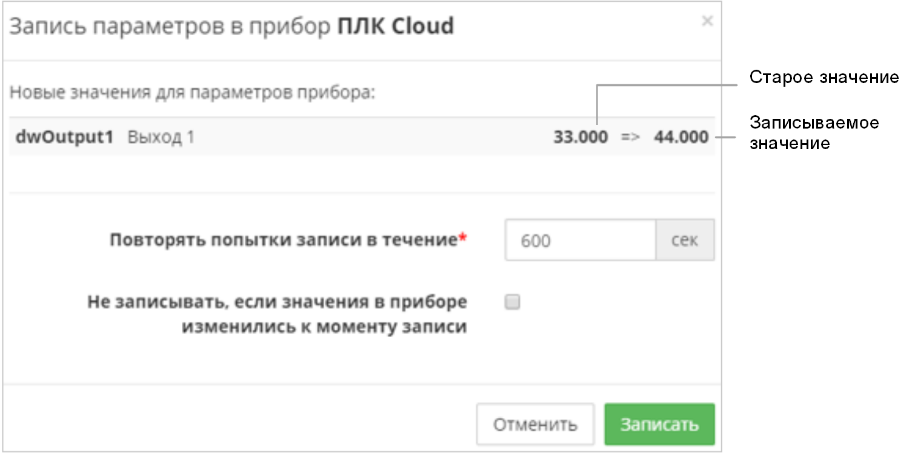

Запись значений параметров в прибор используется в следующих случаях:

  • Для проверки корректности записи параметров в прибор в момент установки

  • Для изменения значения параметра в одном приборе при наличии достаточной квалификации

Запись шаблона параметров в приборы используется в следующих случаях:

  • Для одновременного выполнения однотипных действий приборов.

  • Для записи уставки в многоканальные приборы.

  • Для одновременной записи в несколько приборов

Запись набора управляемых параметров (конфигурации) в прибор используется в следующих случаях:

  • Для хранения конфигурации («рецептов»). OwenCloud хранит до 5 рецептов. OwenCloud обеспечивает запись конфигурации в прибор и позволяет просматривать и сравнивать конфигурации.

  • Для отката изменений настроек и конфигурации. Если при настройке прибора были допущены ошибки, имеется возможность вернуть предыдущую конфигурацию

  • При замене прибора. Если прибор вышел из строя и требует замены, OwenCloud сохраняет настройки старого прибора и позволяет их установить для нового прибора.

Запись значений управляемых параметров в прибор

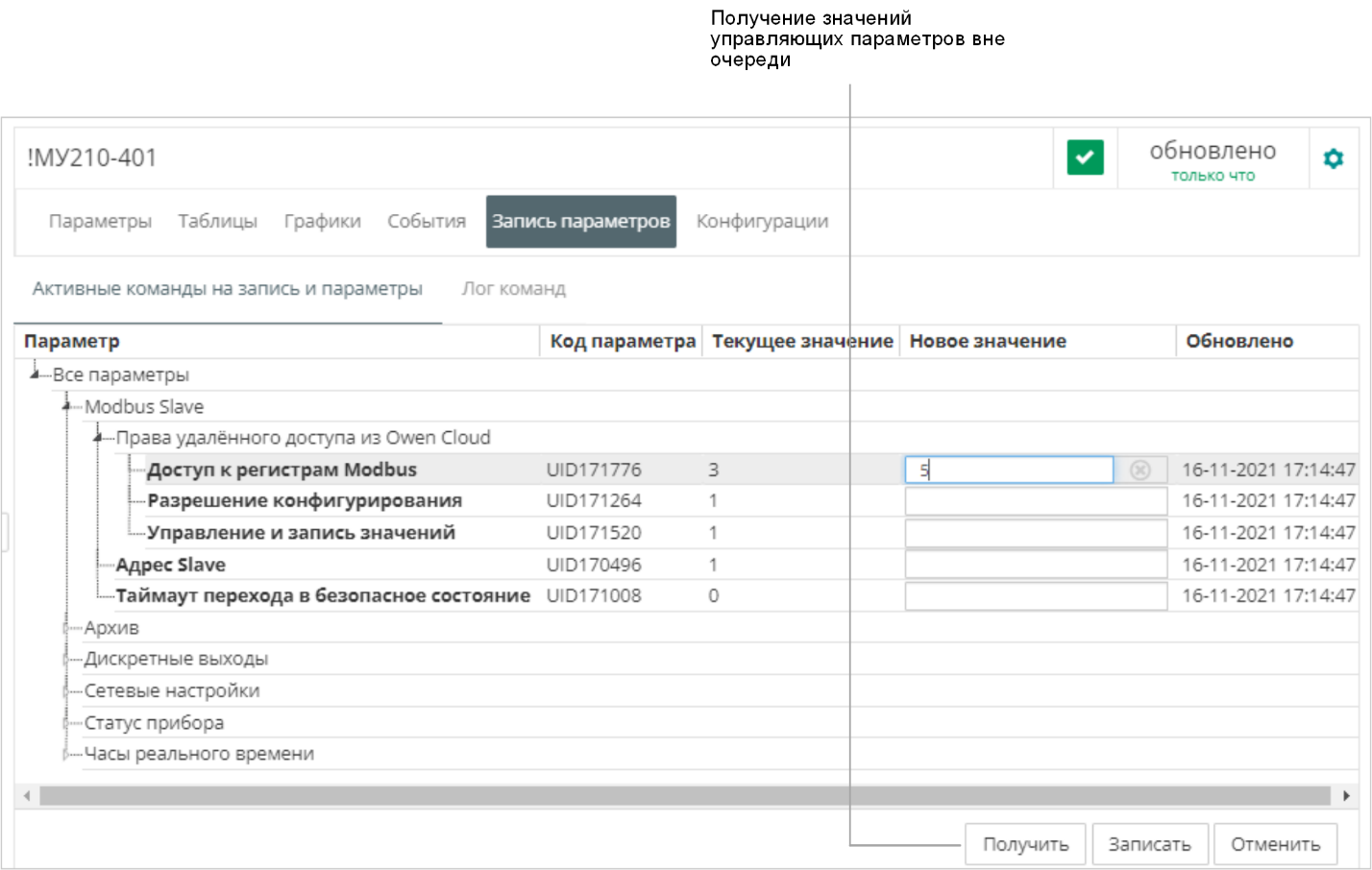

В главном окне OwenCloud выберите прибор и откройте вкладку Запись параметров / Активные команды на запись и параметры. Откроется окно:

Graphic

В столбце Новое значение – введите значения только тех параметров, которые необходимо изменить. Нажмите кнопку Записать. Откроется окно:

Graphic

Повторять попытки записи в течение – укажите время, в течении которого необходимо производить попытки записи при неудавшейся первой попытке.

Не записывать, если значения в приборе изменились к моменту записи – установите галочку для запрета записи нового значения параметра при изменившемся старом значении.

Нажмите кнопку Записать.

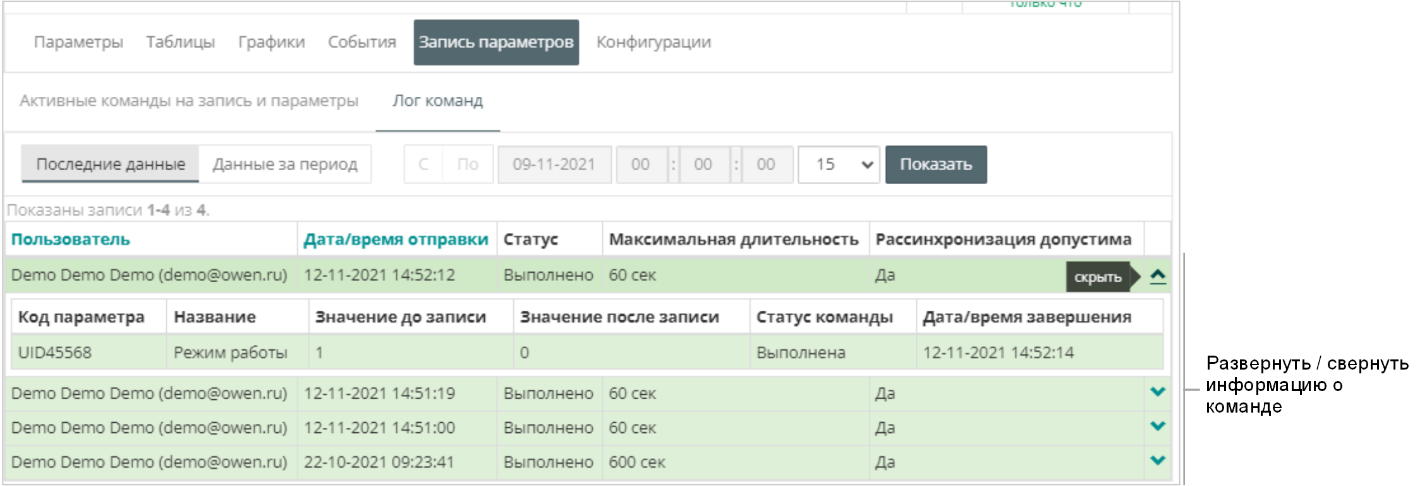

Для просмотра журнала команд откройте вкладку Запись параметров / Лог команд. Откроется окно:

Graphic

Укажите интервал времени данных для отображения в отчете, выбрав Последние данные или Данные за период и установив соответствующие значения в поля С и По. Нажмите кнопку Показать.

Создание и запись параметров по шаблону в приборы

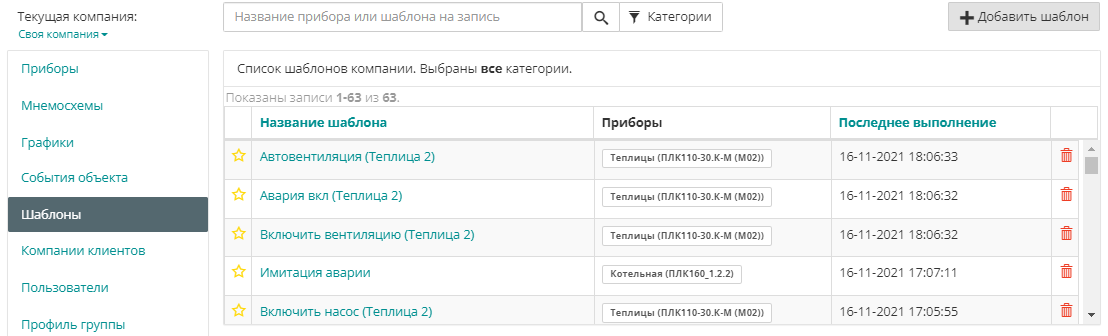

В разделе Администрирование откройте вкладку Шаблоны. Откроется окно:

Graphic

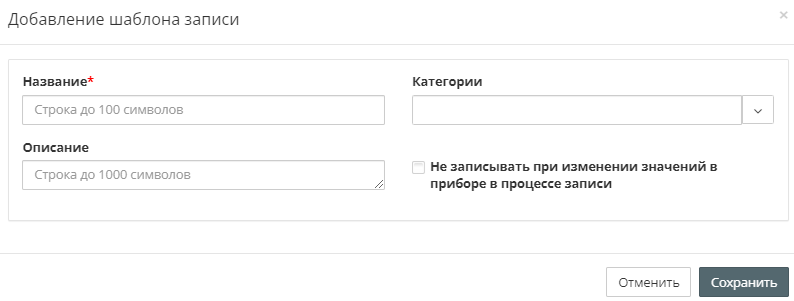

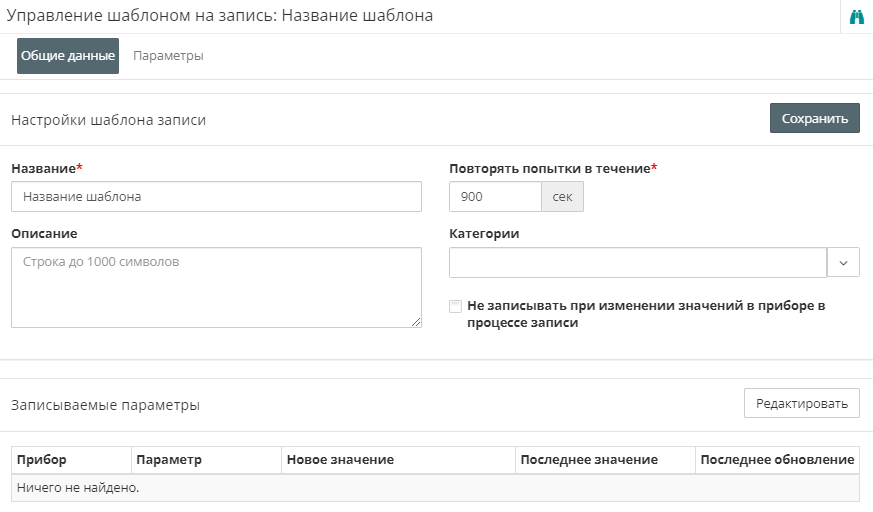

Нажмите кнопку Добавить шаблон. Откроется окно:

Graphic

Название – введите название шаблона.

Категории – выберите группы, к которым будет относиться шаблон.

Описание – введите описание шаблона.

Не записывать, если значения в приборе изменились к моменту записи – установите галочку для запрета записи нового значения параметра при изменившемся старом значении.

Нажмите кнопку Сохранить. Откроется окно:

Graphic

Повторять попытки записи в течение – укажите время, в течении которого необходимо производить попытки записи при неудавшейся первой попытке.

Откройте вкладку Параметры. Откроется окно:

Graphic

Выберите один или несколько приборов.

Установите значения параметров приборов, которые будут установлены при записи по шаблону.

Нажмите кнопку Сохранить. Откроется окно со списком шаблонов.

Запись набора управляемых параметров (конфигурации) в прибор ($)

В главном окне OwenCloud выберите прибор и откройте вкладку Конфигурации / Текущие данные. Откроется окно, в котором отображаются значения текущей конфигурации:

Graphic

При необходимости уставите новые значения параметров, нажав кнопку Записать.

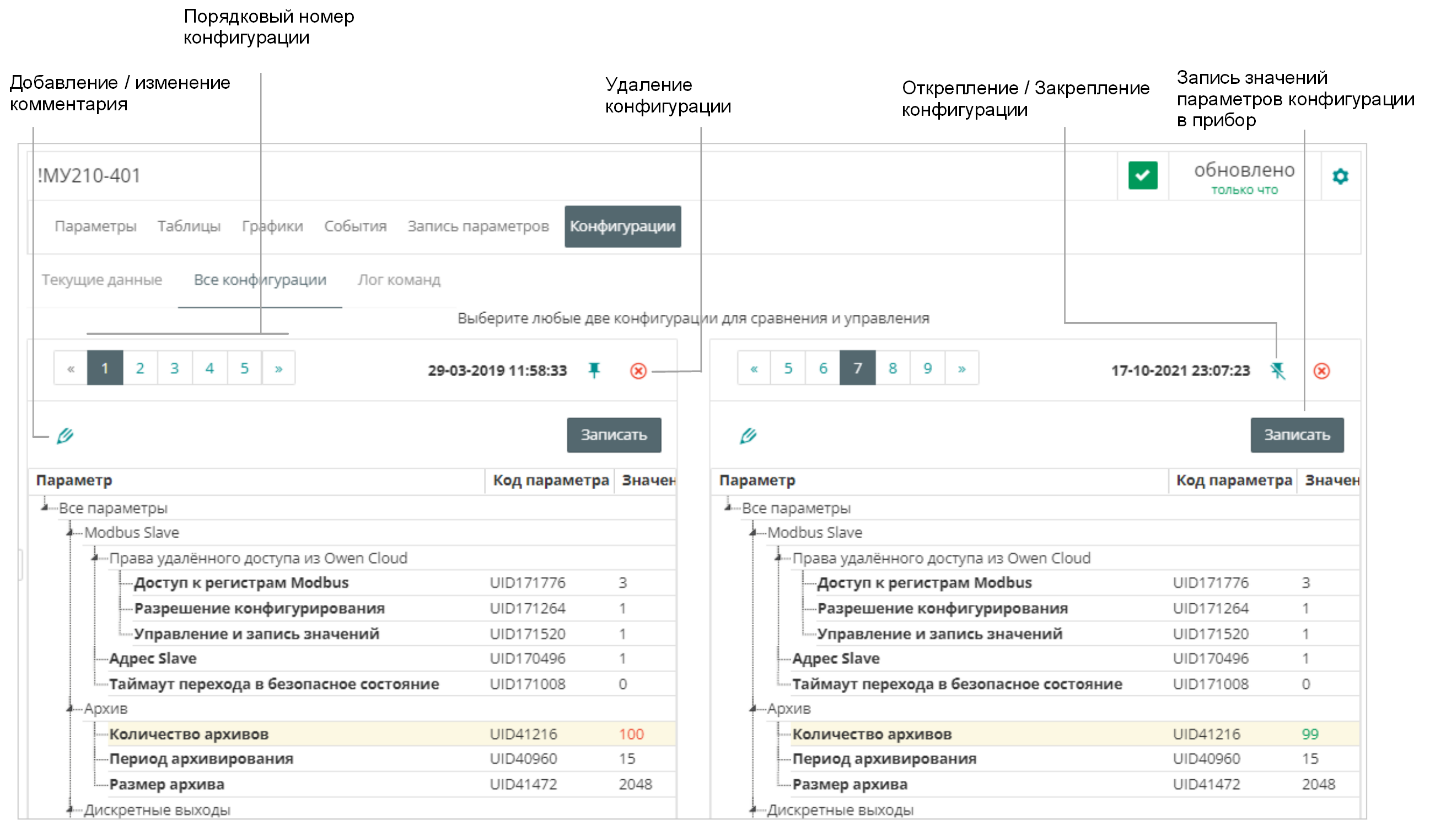

Откройте вкладку Конфигурации / Все конфигурации. Откроется окно:

Graphic

Выберите порядковые номера конфигураций для сравнения.

Цветовая индикация:

  • Желтый фон строки – строки с отличающимися значениями параметров.

  • Зеленый фон строки – параметр отсутствует в одной из сравниваемых конфигураций.

  • Красным выделено отличающееся значение, установленное в приборе на текущий момент.

  • Зеленым выделено отличающееся значение, ранее установленное в приборе.

Количество конфигураций доступных пользователю определяется тарифным планом (Просмотр информации о тарифе и смена тарифного плана).

Добавление и настройка прав пользователя

В разделе Администрирование откройте вкладку Пользователи. Откроется окно:

Graphic

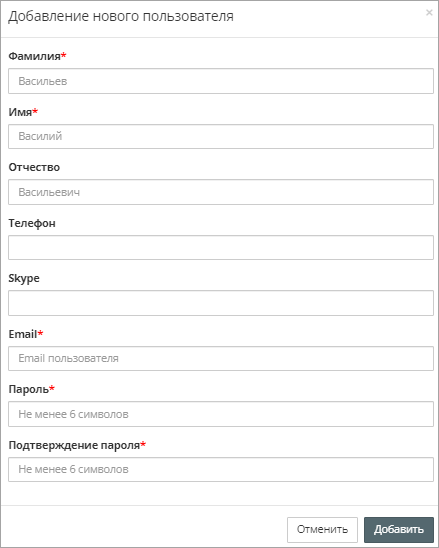

Для добавления пользователя нажмите кнопку Добавить. Откроется окно:

Graphic

Заполните поля данными нового пользователя. Нажмите кнопку Добавить. Откроется окно с настройками прав доступа пользователя:

Graphic

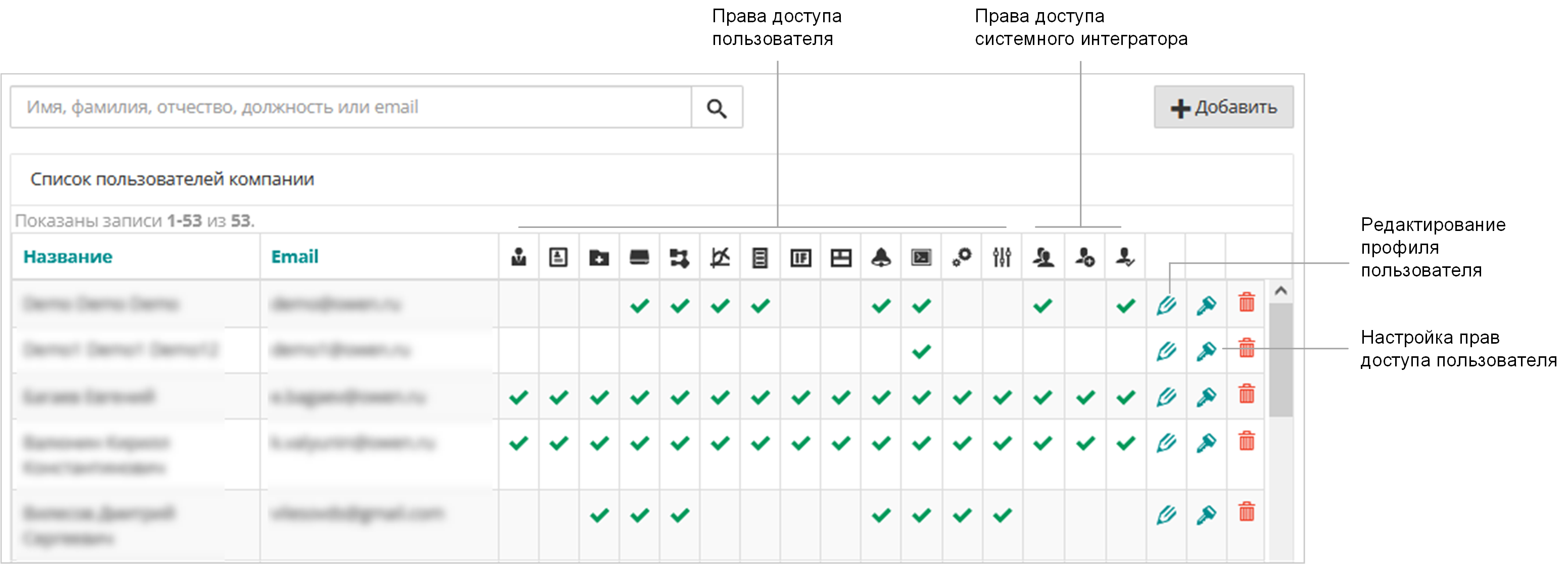

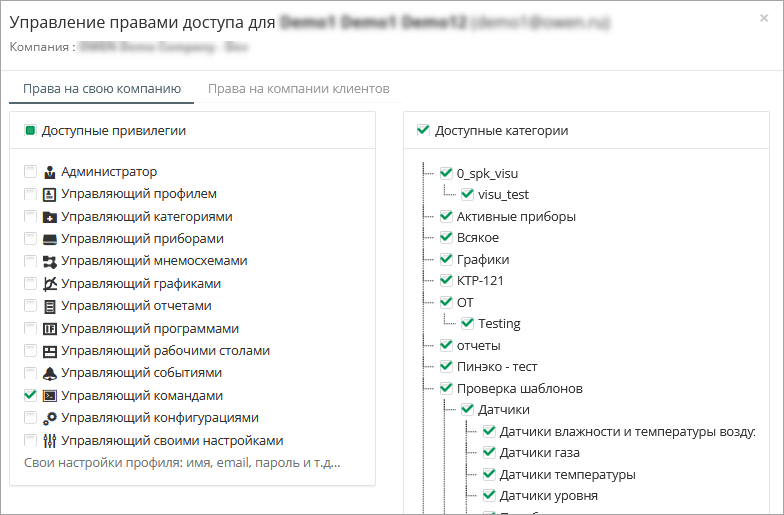

Откройте вкладку Права на свою компанию. Установите галочки для предоставления доступа согласно привилегиям:

  • Администратор – полный доступ к выбранным категориям, управлением пользователями своей компании;

  • Управляющий профилем – доступ к изменению профиля группы, правам пользователя, услугами и оплатой;

  • Управляющий категориями – доступ к управлению группами приборов, мнемосхем, графиков;

  • Управляющий приборами – доступ к добавлению и настройке приборов;

  • Управляющий мнемосхемами – доступ к управлению (добавлению, редактированию, удалению) мнемосхемами;

  • Управляющий графиками – доступ к управлению (добавлению, редактированию, удалению) пользовательскими графиками;

  • Управляющий событиями – доступ к настройкам событий прибора и объекта;

  • Управляющий командами – доступ к добавлению, редактированию, удалению шаблонов на запись

  • Управляющий конфигурациями – доступ к работе с конфигурациями приборов;

  • Управляющий своими настройками – доступ к изменению данных своей учетной записи (пароль, e-mail и т. д.).

Выберите доступные категории, установив соответствующие галочки. Нажмите кнопку Сохранить.

Системный интегратор

Статус системного интегратора предназначен для распределения приборов, принадлежащих разным компаниям-клиентов, в свои собственные аккаунты с возможностью контроля за работой оборудования клиента.

Компания-клиент может быть физическим или юридическим лицом с соответствующими тарифными планами.

Для получения статуса системного интегратора отправьте запрос на электронный адрес owencloud@owen.ru.

Добавление компании-клиента

Компания-клиент добавляется в статусе физического лица. При необходимости перевода на юридическое лицо отправьте запрос на электронный адрес owencloud@owen.ru.

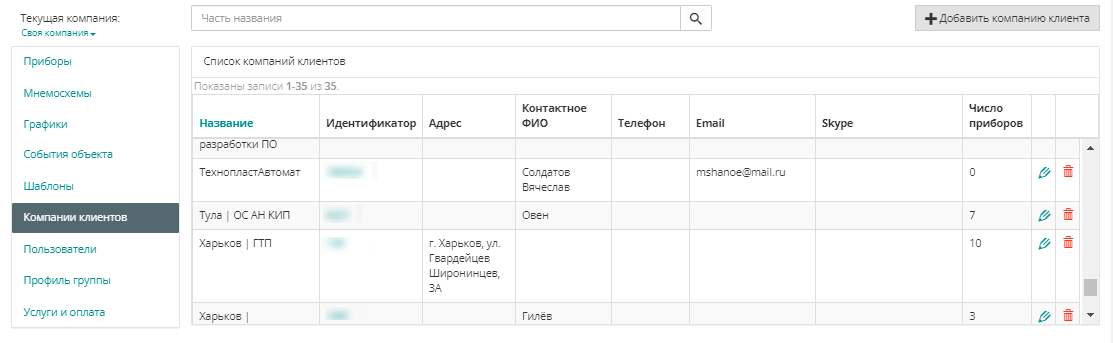

В разделе Администрирование откройте вкладку Компании клиентов. Откроется окно:

Graphic

Нажмите кнопку Добавить компанию клиента. Откроется окно:

Graphic

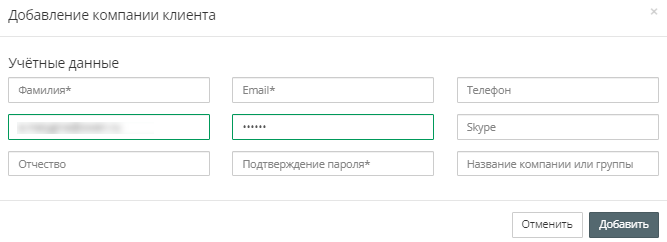

Заполните учетные данные. Нажмите кнопку Добавить.

Настройка прав доступа пользователя на компании клиента

Откройте вкладку Права на компании клиентов. Откроется окно:

Graphic

Установите галочки для предоставления доступа согласно привилегиям:

Работа с приборами, шаблонами, отчетами компании-клиента

Работа с профилем компании-клиента

Управление пользователями

Тарифы и оплата

Просмотрщик клиентов

Просмотр

Просмотр

Нет

Нет

Просмотрщик клиентов

+

Управляющий профилями клиентов

Просмотр

Просмотр

Создание

Редактирование (без удаления)

Нет

Выбор тарифа,

Оплата

Просмотрщик клиентов

+

Управляющий клиентами

Просмотр,

Добавление, Редактирование,

Удаление

Просмотр,

Создание

Удаление (без редактирования)

Создание

Редактирование

Удаление

Нет

Выберите доступные компании-клиентов, установив соответствующие галочки. Нажмите кнопку Сохранить.

Мобильный клиент

Общие сведения

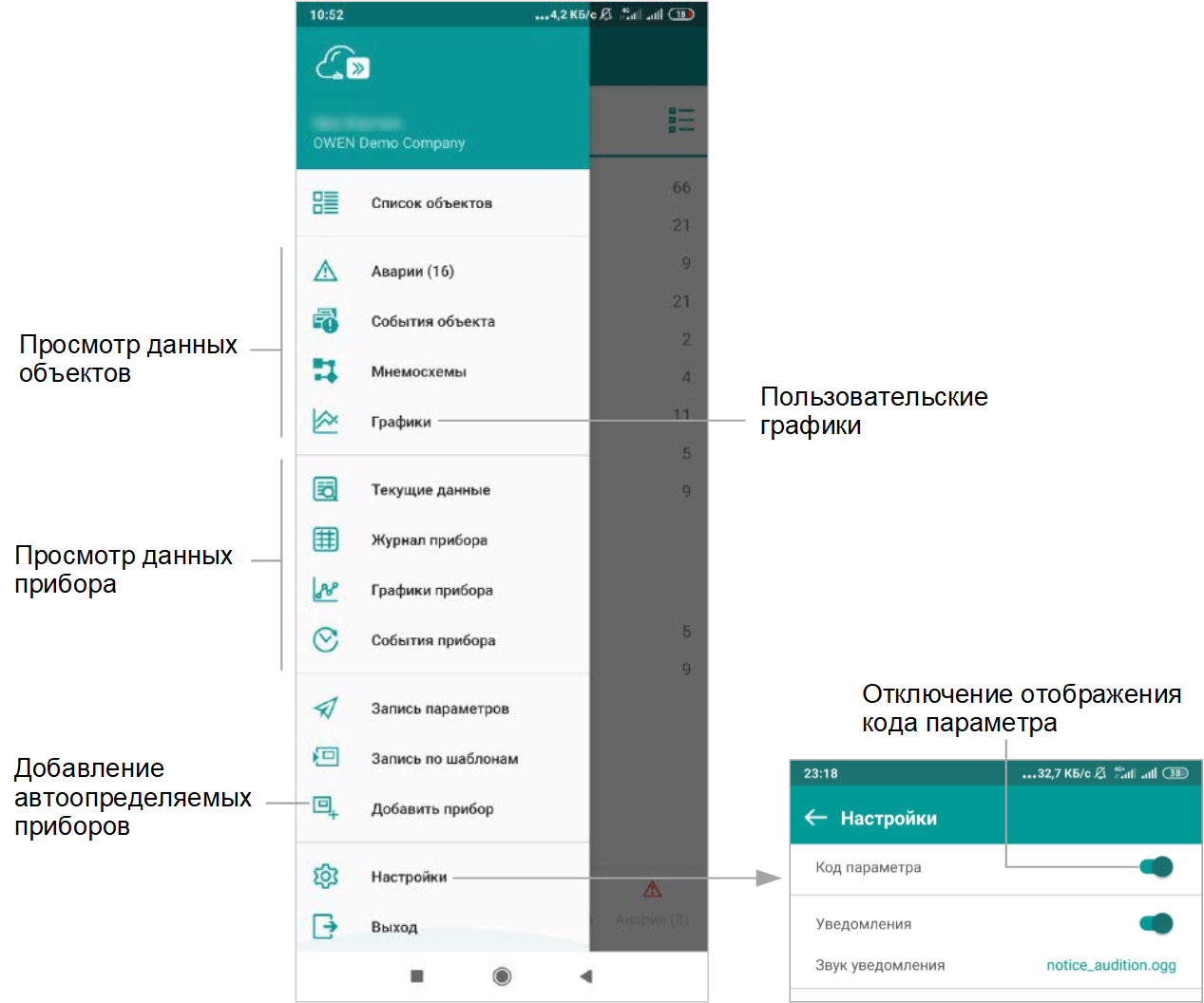

Мобильный клиент обеспечивает использование сервиса OwenCloud с мобильного устройства при наличии доступа в Интернет и учетной записи OwenCloud.

В мобильном клиенте реализован только просмотр событий приборов, аварий, графиков, мнемосхем. Добавление и настройки приборов, объектов, графиков производится Web-версии.

Мобильный клиент доступен для устройств с операционными системами Android и iOS.

Сравнительная таблица функциональных возможностей Web-приложения, и мобильных клиентов с операционными системами Android и iOS

Функция

WEB

Android

IOS

Значения текущих параметров прибора

Параметры

Текущие данные



! Виджет

Текущие данные



! Виджет

График

Графики

* с возможностью сохранения изображения

Графики



! Виджет

Графики



! Виджет

Таблицы - значения параметров по прибору в табличном виде

Таблицы

* экспорт архива в Excel

Журнал

Журнал

Аварии

Аварии

Аварии

* push-уведомления

Аварии

* push-уведомления

* Виджет

События по прибору

События

* экспорт в Excel

* квитирование аварийных событий

События

* push-уведомления

События

* push-уведомления

События объекта

События объекта

* экспорт в Excel

* квитирование аварийных событий

События объекта

События объекта

Мнемосхемы - визуализация работы объекта

Полный функционал

Мнемосхемы

отображение, управление

Мнемосхемы

отображение, управление

Пользовательские графики

Полный функционал

Нет

Нет

Управление

Запись по шаблонам

Полный функционал

Запись шаблонов

(заранее созданных шаблонов в web-версии)

* Виджет

нет

Запись параметров

Полный функционал

Запись параметров







* Виджет

Запись параметров (заранее созданных шаблонов в web-версии)

* Виджет

Конфигурации

Полный функционал

нет

нет

Администрирование

  • Управление пользователям

  • Добавление и настройка приборов

  • настройка событий

  • настройка шаблонов на запись

  • добавление мнемосхем

  • добавление пользовательских графиков

Полный функционал

Добавление автодобавляемых приборов

(МХ210, БП120К)

 по QR-коду

нет

Функция интегратора

Функция интегратора

Создание и просмотр

Полный функционал

Выбор компании клиента и просмотр по нему данных

Нет

Мобильный клиент для ОС Android

Мобильный клиент для ОС Android доступен для загрузки в Google Play.

Системные требования:

  • ОС Android 4.3 или выше;

  • 50 Мб свободной памяти.

Установите и запустите мобильное приложение.

Откроется экран авторизации. Введите логин / пароль учетной записи OwenCloud и нажмите ссылку Войти.

Graphic

Мобильный клиент для ОС iOS

Мобильный клиент для ОС iOS доступен для загрузки в App Store.

Системные требования:

  • ОС iOS 9 или выше;

  • 50 Мб свободной памяти.

Установите и запустите мобильное приложение.

Установите и запустите мобильное приложение.

Откроется экран авторизации. Введите логин / пароль учетной записи OwenCloud и нажмите ссылку Войти.

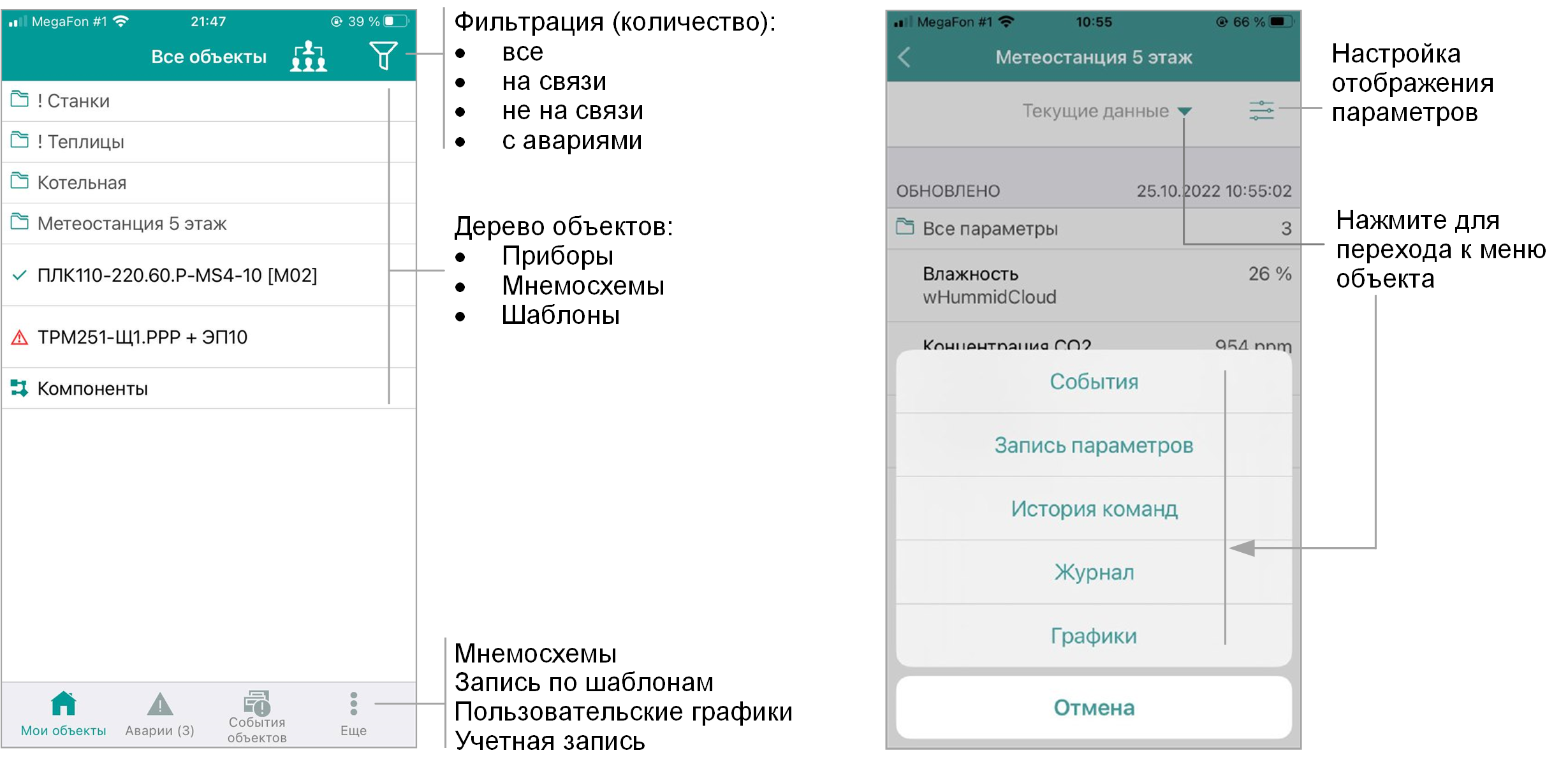

Graphic
Graphic

Виджеты

В OwenCloud предусмотрено четыре виджета:

  • Группа параметров;

  • Значение одного параметра в виде иконки;

  • График;

  • Запись по шаблону.

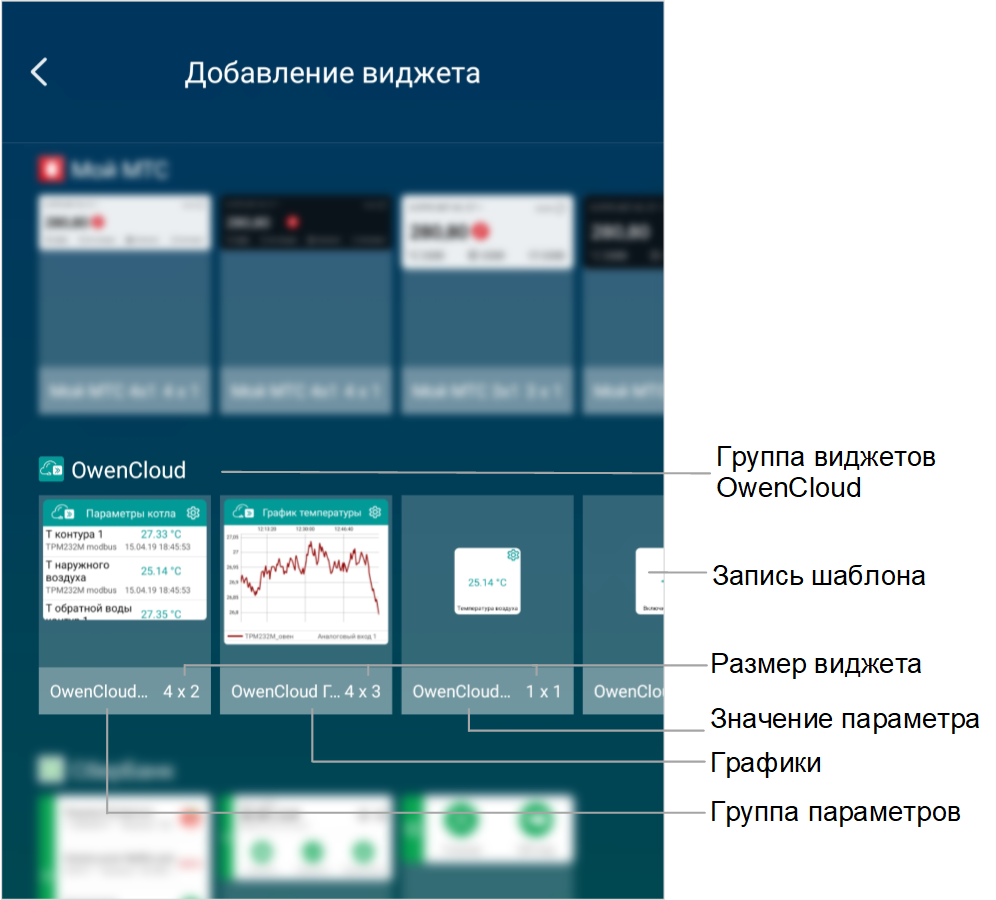

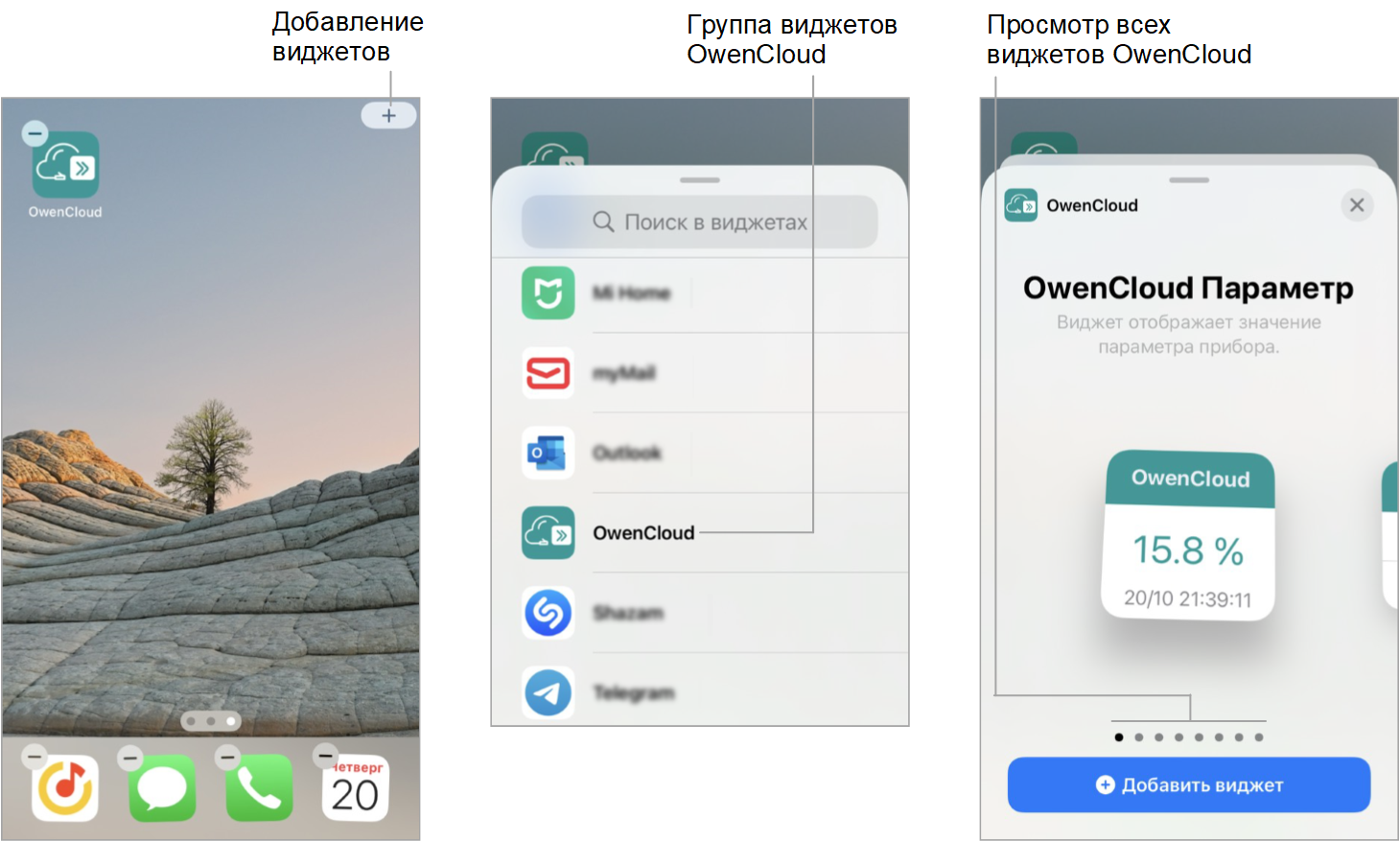

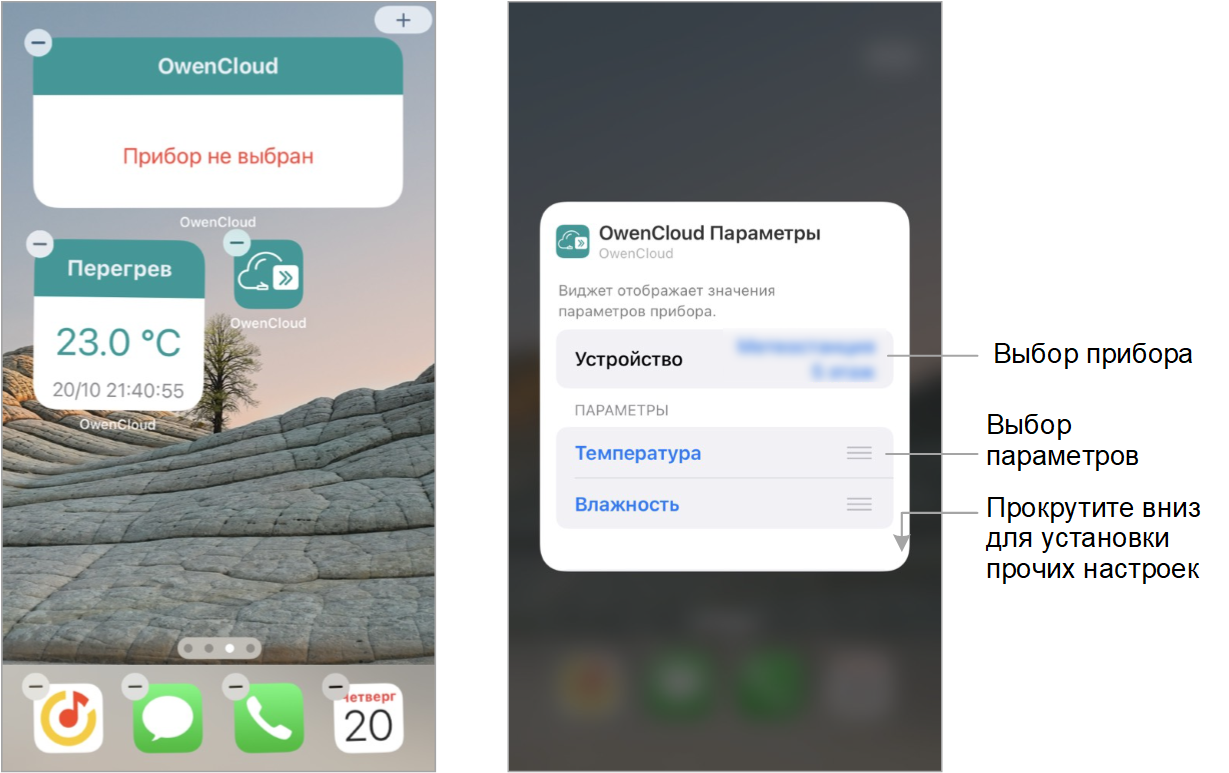

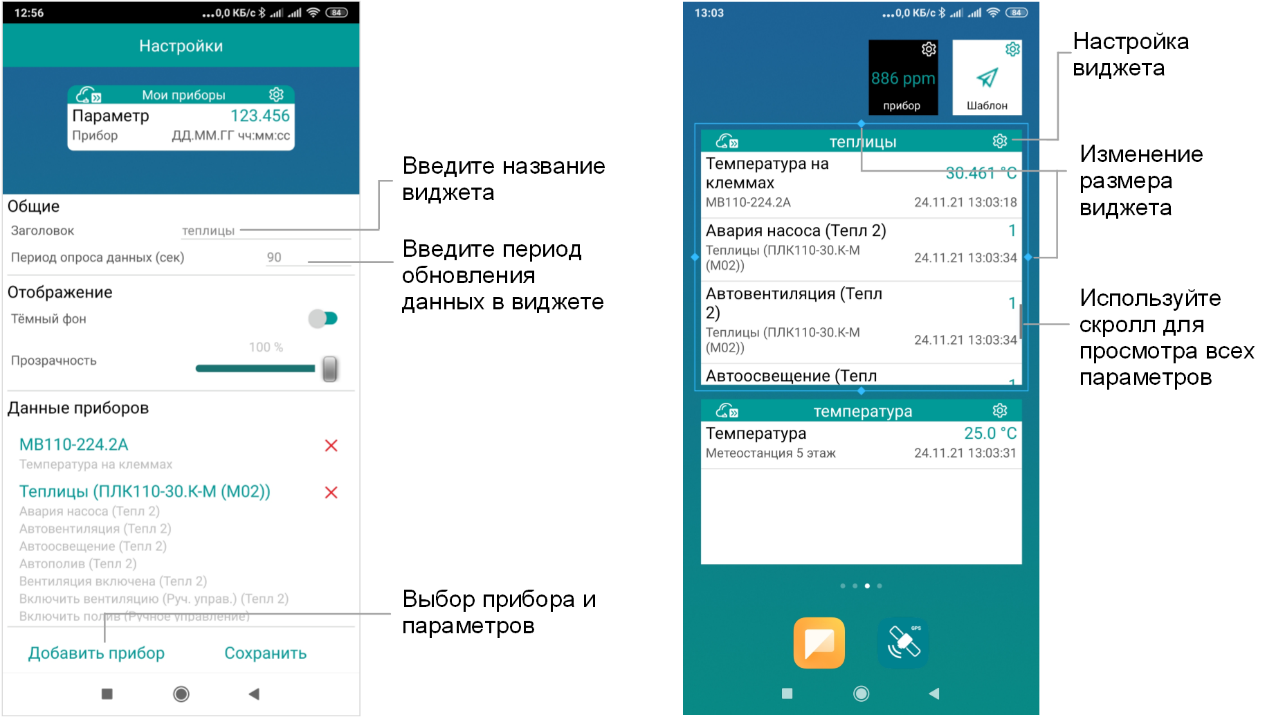

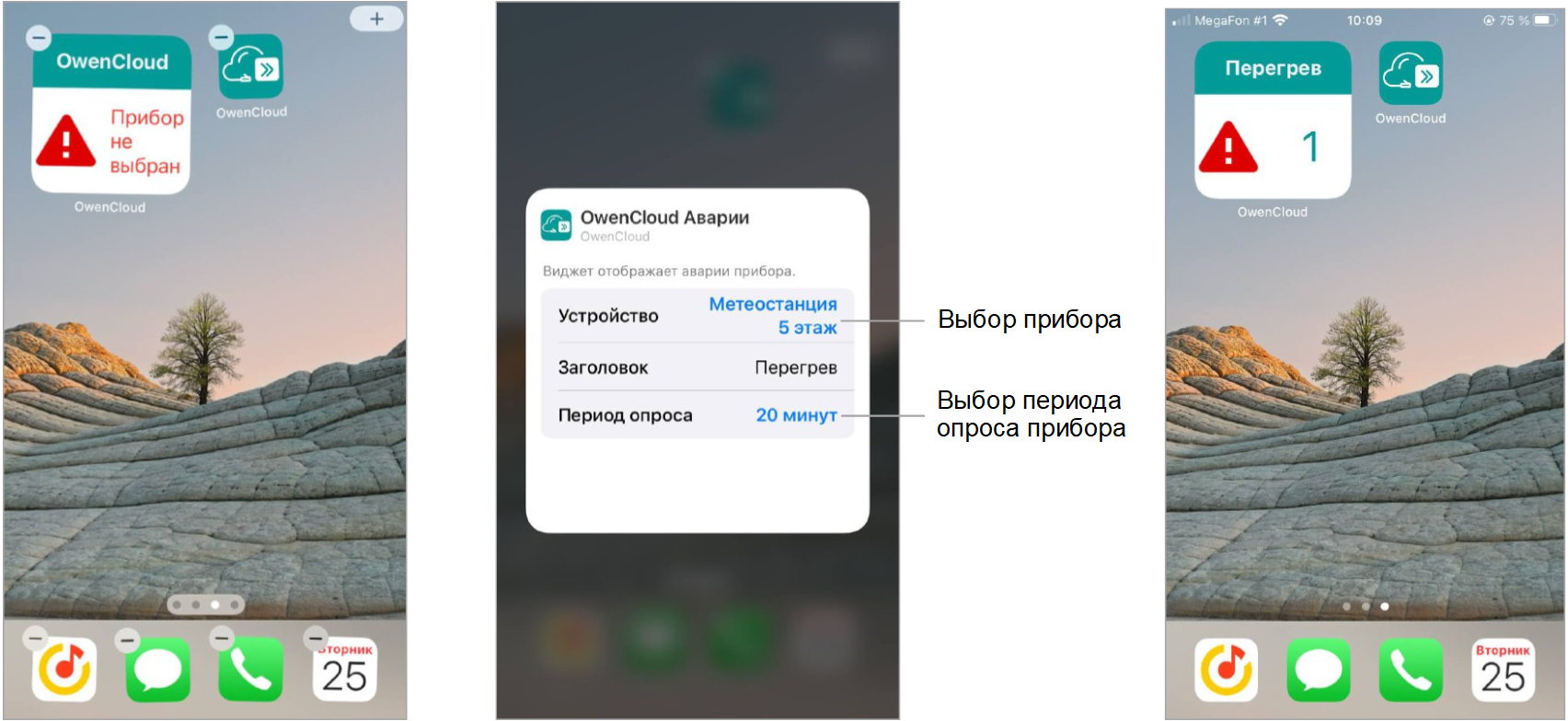

На свободном месте рабочего стола мобильного устройства нажмите и удерживайте до появления меню. Выберите Виджеты и найдите группу виджетов OwenCloud:

Graphic

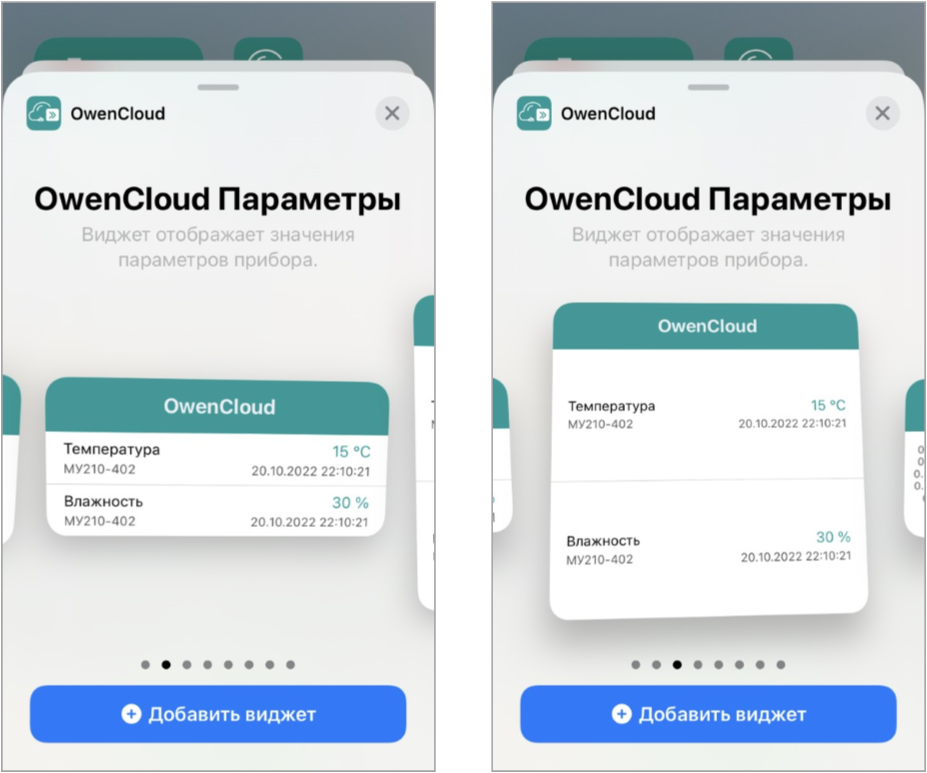

Виджет группы параметров

Выберите виджет группы параметров. Нажмите Добавить. Откроется окно:

Graphic

Заголовок – введите название виджета.

Период опроса данных (сек) – введите период обновления данных в виджете.

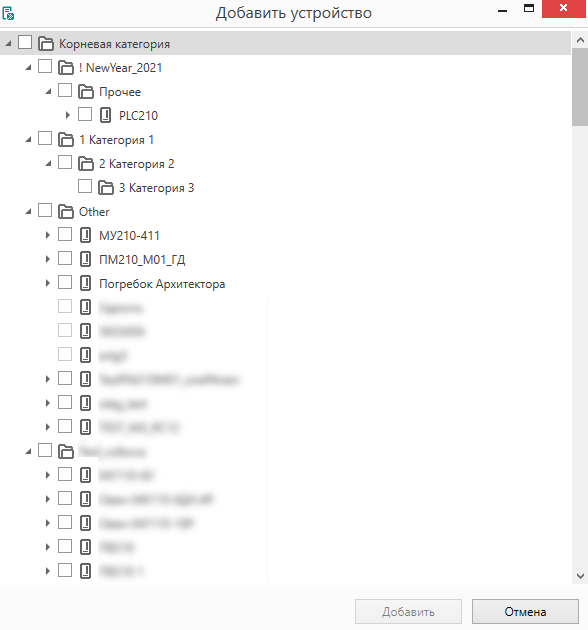

Нажмите на ссылку Добавить прибор. Откроется окно, в котором выберите приборы и параметры приборов.

При необходимости установите темный фон и прозрачность виджета.

Нажмите кнопку Сохранить. Виджет отобразиться на экране мобильного устройства.

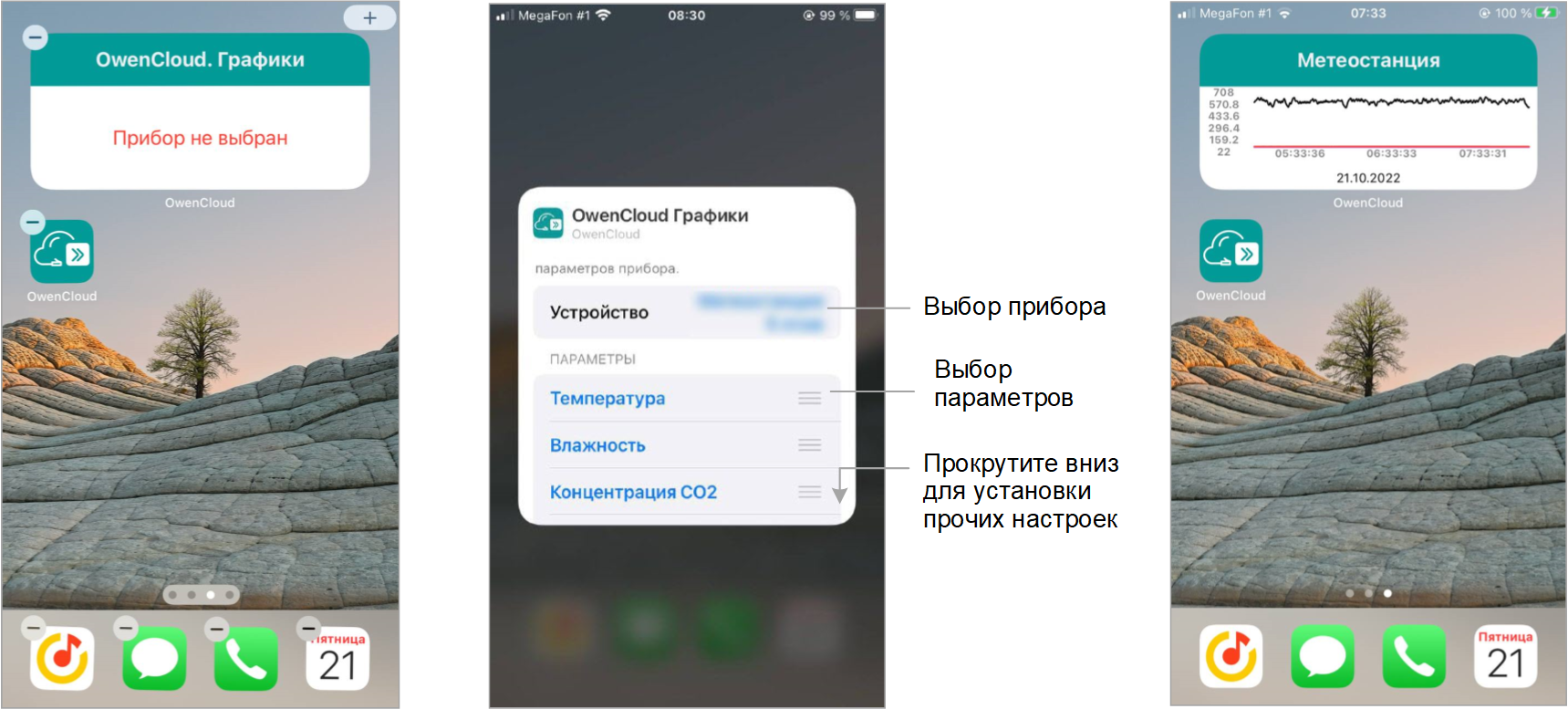

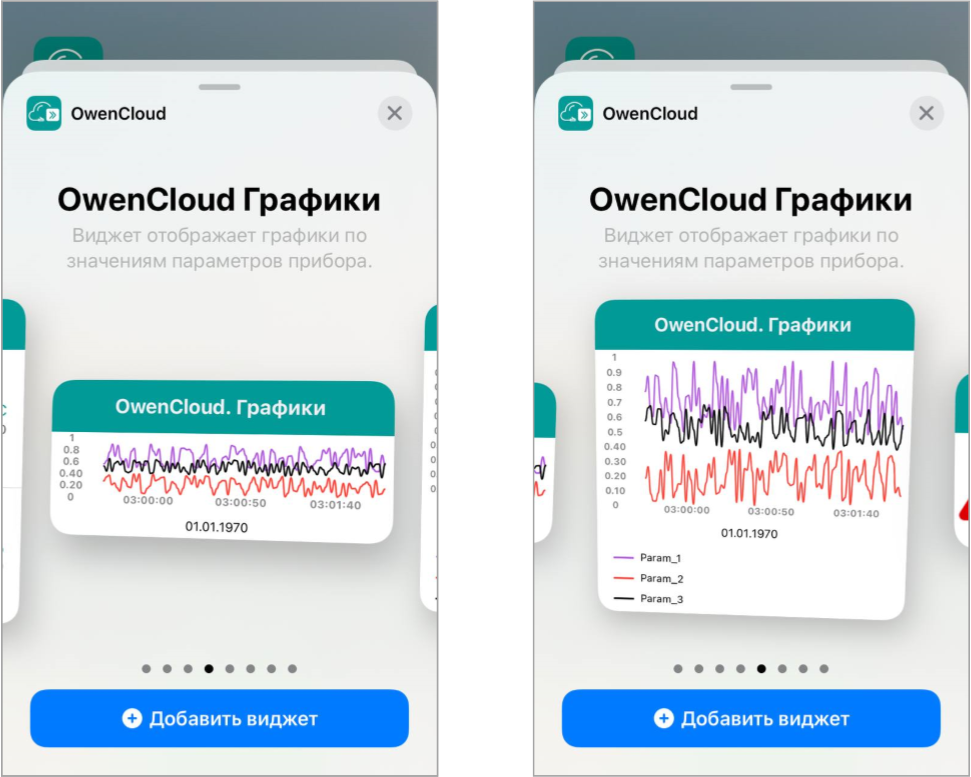

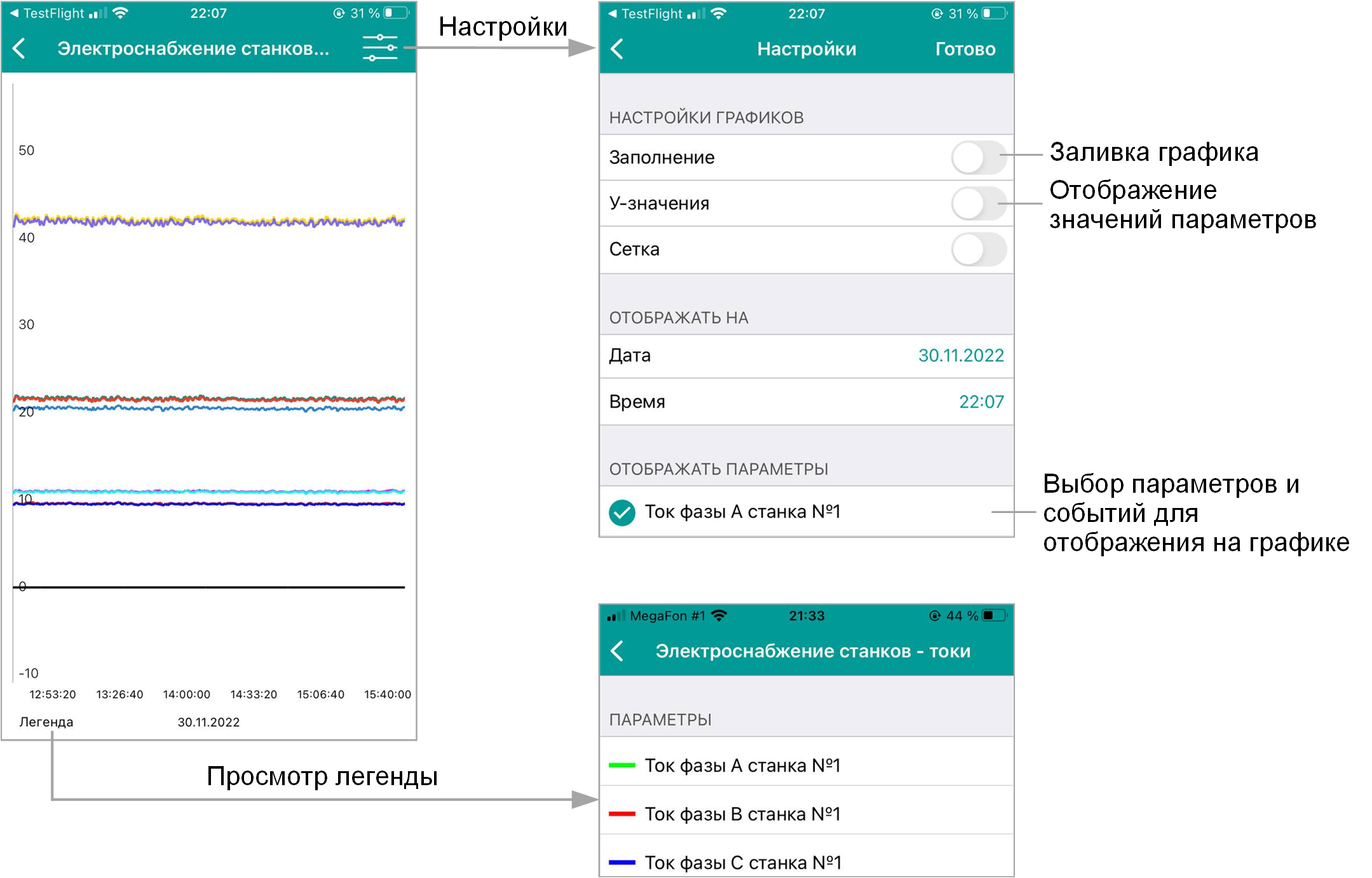

Виджет графики

Выберите виджет группы параметров. Нажмите Добавить. Откроется окно:

Graphic

Заголовок – введите название виджета.

Данные за последние (мин) – введите период за который необходимо отображать данные.

Период обновления графика (сек) – введите период обновления данных в виджете.

Нажмите на ссылку Добавить прибор. Откроется окно, в котором выберите приборы и параметры приборов.

При необходимости установите темный фон и прозрачность виджета.

Нажмите кнопку Сохранить. Виджет отобразиться на экране мобильного устройства:

Graphic

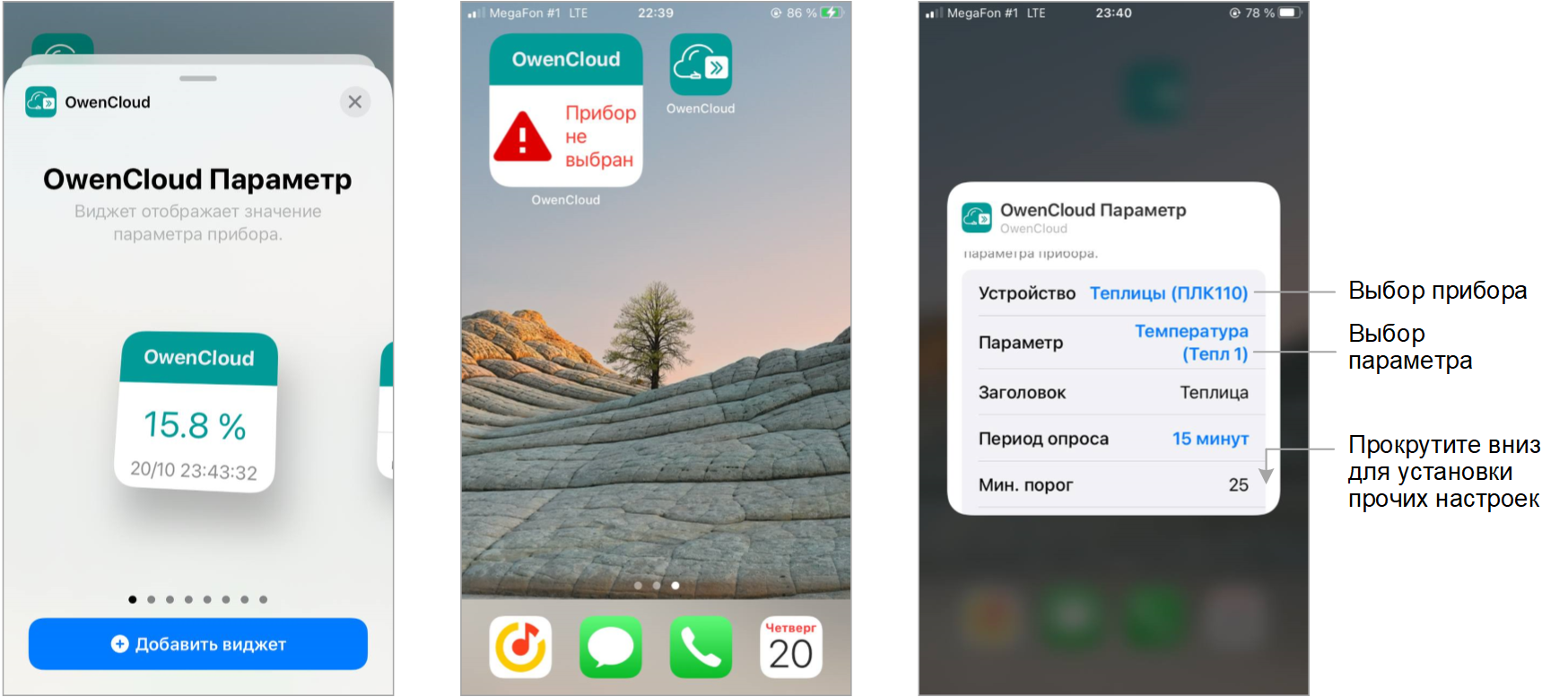

Виджет со значением параметра

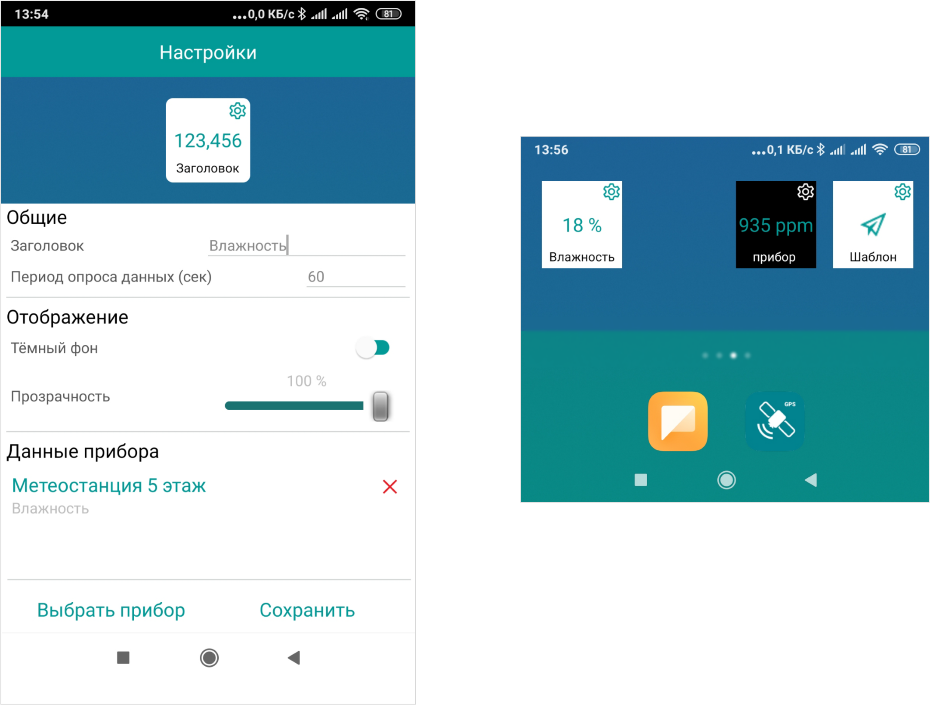

Выберите виджет со значением параметра. Нажмите Добавить. Откроется окно:

Graphic
Заголовок – введите название виджета.

Период опроса данных (сек) – введите период обновления данных в виджете.

Нажмите на ссылку Добавить прибор. Откроется окно, в котором выберите приборы и параметры приборов.

При необходимости установите темный фон и прозрачность виджета.

Нажмите кнопку Сохранить. Виджет отобразиться на экране мобильного устройства.

Виджет записи параметров по шаблону

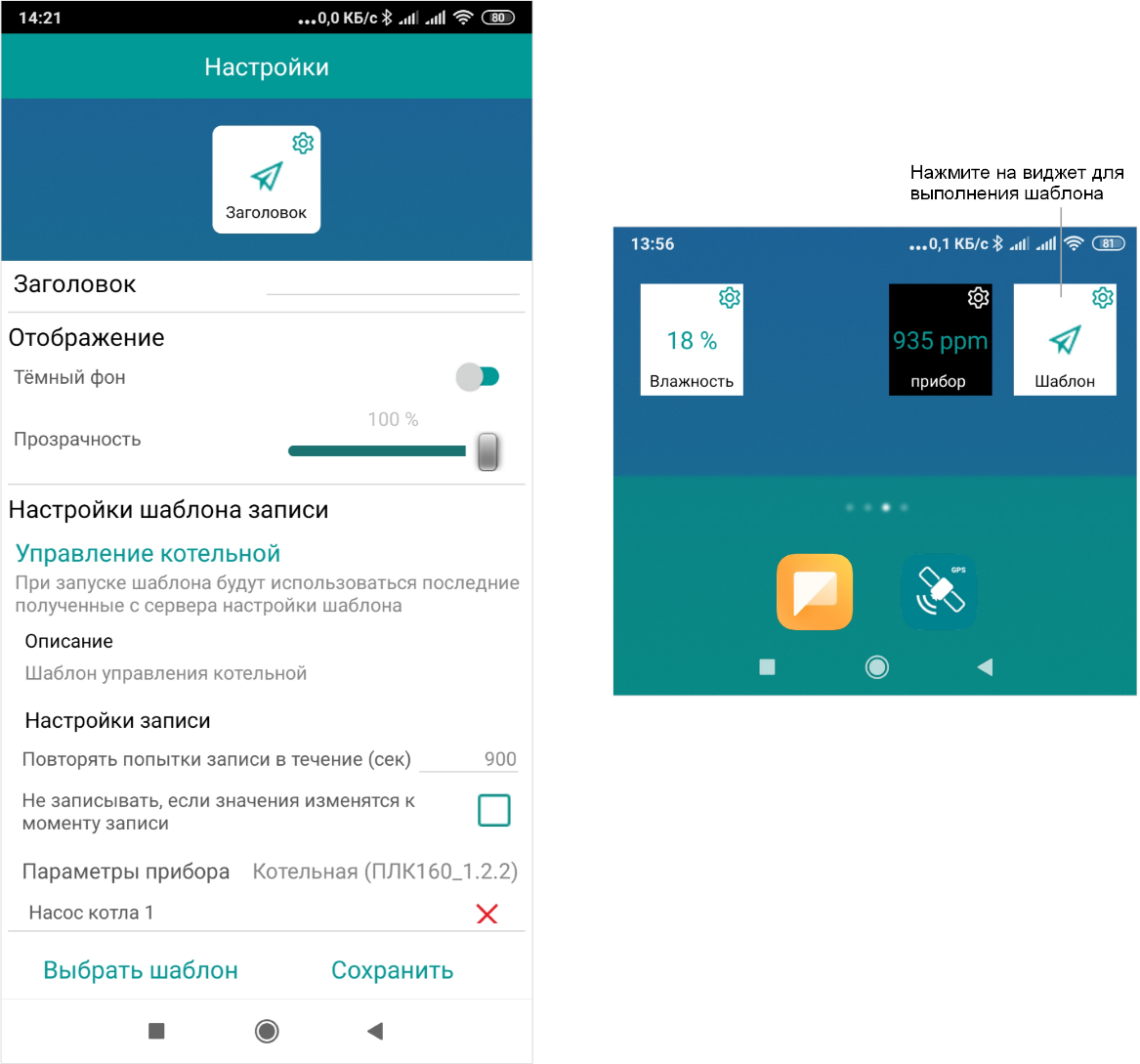

Выберите виджет записи параметров по шаблону. Нажмите Добавить. Откроется окно:

Graphic

Заголовок – введите название виджета.

Период опроса данных (сек) – введите период обновления данных в виджете.

Нажмите на ссылку Выбрать шаблон. Откроется окно, в котором выберите шаблон.

При необходимости установите темный фон и прозрачность виджета.

Нажмите кнопку Сохранить. Виджет отобразиться на экране мобильного устройства.

Информация об API

Стороннее ПО может взаимодействовать с OwenCloud с помощью REST-подобного программного интерфейса (API). API предназначено  для доступа к имеющимся в сервисе данным. В качестве основного формата вывода применяется JSON, однако клиент также может запросить данные в формате XML.

Документация по API доступна по ссылке: https://api.owencloud.ru/.

В OwenCloud имеется ограничение на число запросов, которые могут быть обработаны за интервал времени, равный 10 секундам, поступающих с одного IP адреса. Отсчет времени начинается с первого запроса в новой последовательности запросов. В случае превышения ограничения возвращается код состояния 429 (Too Many Requests). Ограничения описаны ниже:

  • /v1/parameters/last-data – не более 10 запросов за 10 секунд;

  • /v1/device/index – не более 10 запросов за 10 секунд;

  • /v1/parameters/data – не более 10 запросов за 10 секунд;

  • /v1/auth/open – не более 10 запросов за 10 секунд;

  • все остальные запросы – не более 30 запросов за 10 секунд.

Передача данных из OwenCloud в SCADA системы

OwenCloud поддерживает передачу данных в SCADA-системы при помощи бесплатного OPC-сервера ОВЕН или по OPC UA.

Graphic

Получение данные из OwenCloud в SCADA-системы, имеющие OPC DA клиента, обеспечивается при помощи бесплатного OPC-сервера ОВЕН.

Также имеется возможность записи параметров из SCADA-системы в OwenCloud.

Передача данных в SCADA-систему:

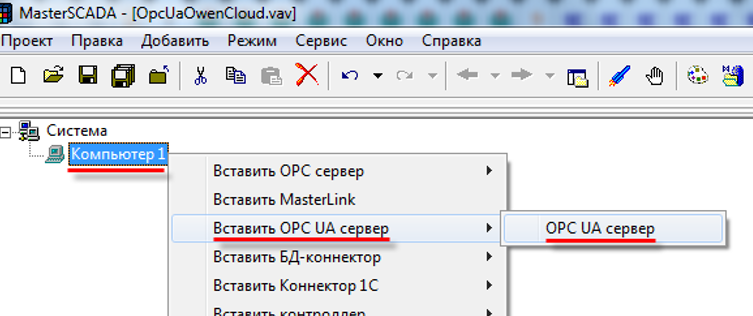

  • Если SCADA-система поддерживает OPC UA, считывание данных производится без использования дополнительных OPC серверов.

  • Если SCADA-система не поддерживает OPC UA протокол, считывание данных производится OPC-сервером (с протоколом OPC UA) с последующей передачей данных в SCADA-систему.

Настройка обмена данными между OPC-сервером ОВЕН и OwenCloud

OPC-сервер ОВЕН (версия 1.9.54 и выше) производит чтение и запись параметров приборов, добавленных в OwenCloud, для интеграции со SCADA-системами и другим программным обеспечением.

OPC-сервер распространяется бесплатно и доступен для скачивания по ссылке Программное обеспечение/OPC-серверы/OPC-сервер ОВЕН.

Для подключения OPC-сервера к OwenCloud:

  1. Скачайте и установите OPC-сервер.

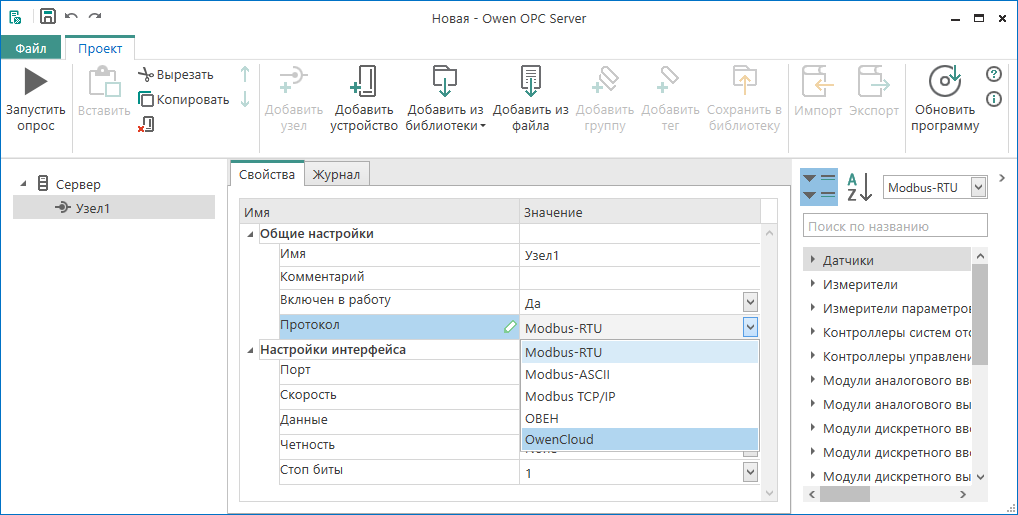

  2. Запустите OPC-сервер. Откроется окно:

    Graphic
  3. Нажмите кнопку Добавить узел. Откроется окно:

    Graphic
  4. Выберите Узел 1 и установите в разделе Общие настройки / Протокол – OwenCloud.

  5. Нажмите кнопку Добавить устройство. Откроется окно авторизации в OwenCloud:

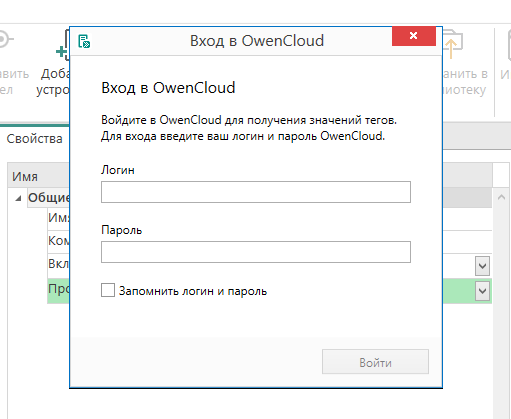

    Graphic
  6. Введите Логин и Пароль от учетной записи OwenCloud и нажмите кнопку Войти. Откроется окно с приборами пользователя:

    Graphic
  7. Установите галочки для приборов, которые необходимо добавить в OPC-сервер. Нажмите кнопку Добавить. Откроется окно:

    Graphic

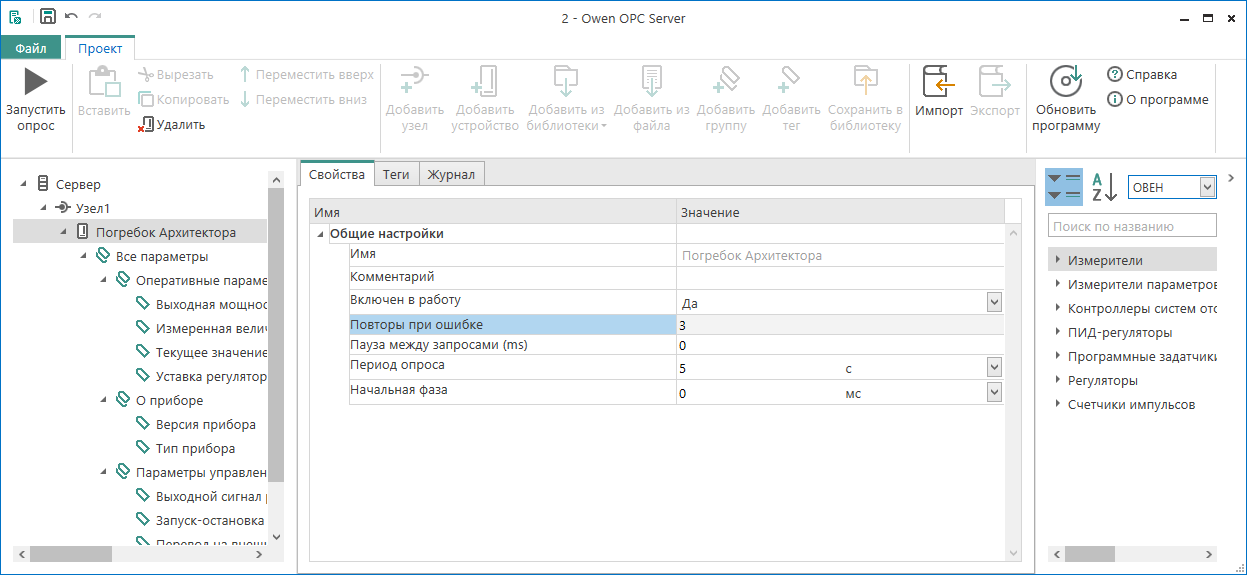

  8. Выберите прибор и нажмите кнопку Запустить опрос. Откроется окно с результатами считывания данных:

    Graphic

Качество – отображается состояние считывания значения параметра. Возможные значения: GOOD– значение считано; BAD – при считывании возникла ошибка.

Для изменения значения параметра дважды нажмите в поле Значение и введите новое.

Настройка обмена между Multi-Protocol MasterOPC Server и OwenCloud по протоколу OPC UA

OwenCloud поддерживает протокол OPC UA в режиме сервера. OPC UA клиент (например, интегрированный в SCADA-систему) может подключиться к OwenCloud и производить чтение данных.



Настройка обмена данными при подключении к OwenCloud по OPC UA с помощью Multi-Protocol MasterOPC Server:

  1. Установите и запустите Multi-Protocol MasterOPC Server.

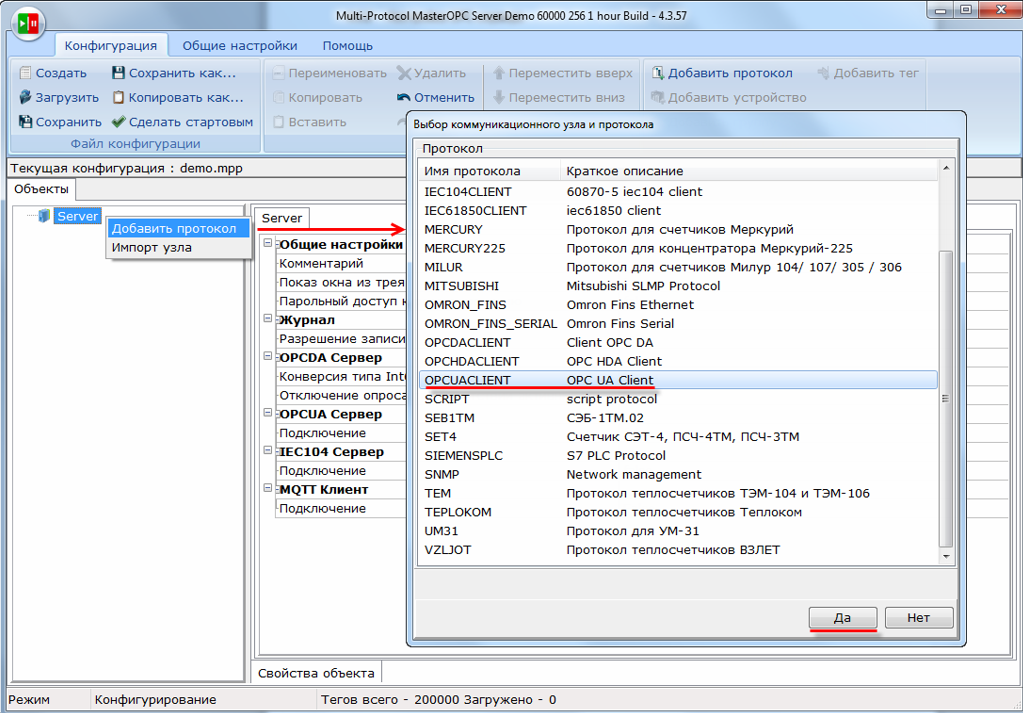

  2. Выберите Server / Добавить протокол. Откроется окно, в котором выберите протокол OPC UA Client:

    Graphic
  3. Выберите Протокол / Добавить устройство. Откроется окно:

    Graphic

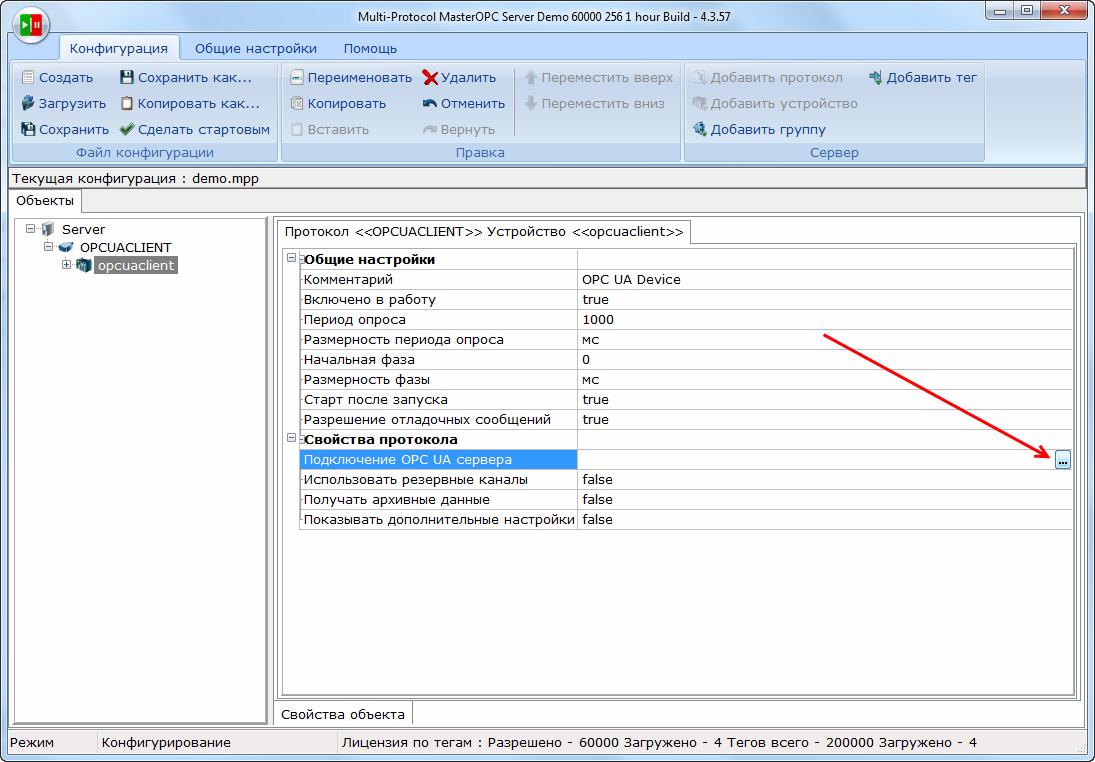

  4. Выберите команду Подключение OPC UA сервера:

    Откроется окно:

    Graphic

  5. Укажите адрес и порт OwenСloud, используемый протоколом OPC UA: opc.tcp://opc.owencloud.ru:4843. Нажмите кнопку Поиск.

  6. В результатах выберите точку подключения с политикой безопасности Basic256Sha256.

  7. Введите имя пользователя и пароль учетной записи OwenСloud. Нажмите кнопку Готово.

    Откроется окно проверки подключения:

    Graphic
    Нажмите кнопку Да.

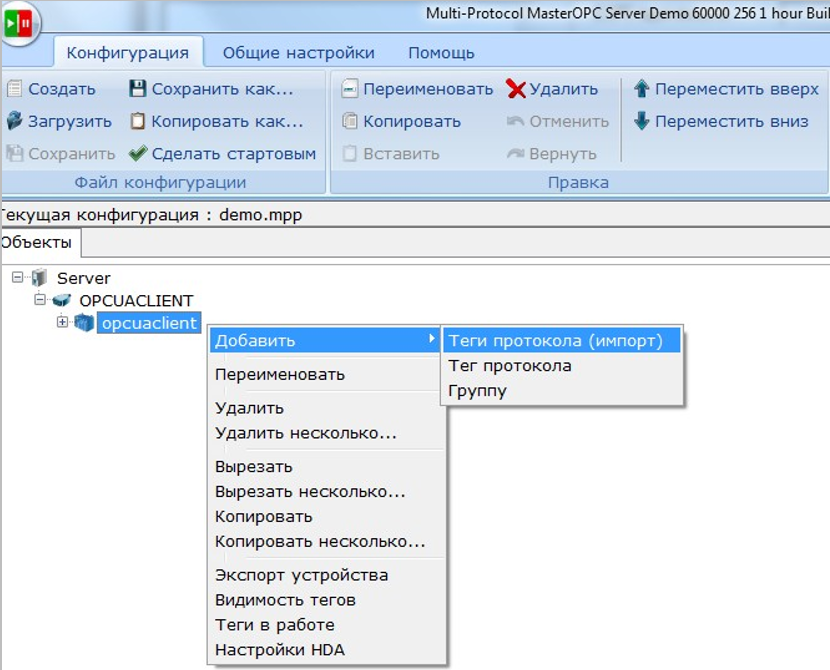

  8. Выберите устройство / Добавить / Теги протокола (импорт). Откроется окно:

    Graphic
    • Откроется окно:

      Graphic
    • Нажмите кнопку Соединить.

    • Установите галочки для нужных параметров приборов.

    • Нажмите кнопку Готово. Откроется окно:

      Graphic
    • Сохраните конфигурацию OPC-сервера, нажав кнопку Сохранить как.

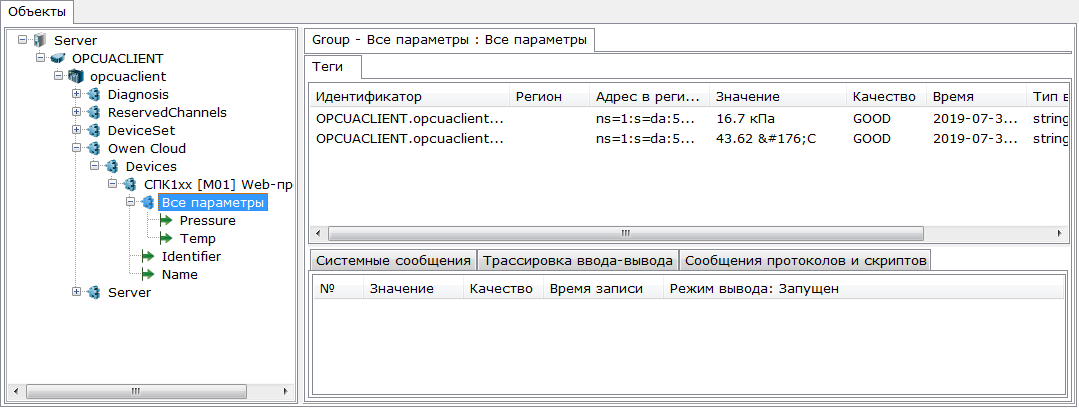

    • Для проверки считывания значений параметров запустите OPC-сервер:

      Graphic

Настройка обмена данными между MasterSCADA 3.11 и OwenCloud по протоколу OPC UA

  1. Установите и запустите MasterSCADA 3.11.

  2. Создайте новый проект.

  3. Выберите Система / Вставить / Компьютер:

    Graphic
  4. Выберите Компьютер / Вставить OPC UA сервер / OPC UA сервер:

    Graphic
  5. Откроется окно:

    Graphic

  6. Выберите сервер.

  7. Нажмите кнопку Настройки. Откроется окно, в котором укажите:

    • адрес и порт OwenСloud, используемый протоколом OPC UA: opc.tcp://opc.owencloud.ru:4843.

    • политику безопасности – Basic256Sha256.

    • имя пользователя и пароль учетной записи OwenСloud. Нажмите кнопку ОК.

  8. Нажмите кнопку Подключится. Откроется окно:
    Graphic
  9. Установите галочки для нужных параметров приборов. Нажмите кнопку Применить. Откроется окно:

    Graphic
  10. Нажмите кнопку Пуск для запуска режима исполнения. После запуска в окне отобразятся значения параметров:

    Graphic

Список преднастроенных приборов ОВЕН, подключаемых по RS-485

Наименование прибора

Подключаемые по протоколу

Modbus ASCII / RTU

(групповое чтение)

ОВЕН

Контрольно-измерительные приборы для электрических сетей

КМС-Ф1

˅

×

Контрольно-измерительные приборы для пищевых производств

КМУ1-ВДП

˅

×

КМУ1-СВ

˅

×

Для ГВС, отопления, вентиляции и котельных

КТР121.01.10

˅ (да)

×

КТР121.01.20

˅ (да)

×

КТР121.02.40

˅ (да)

×

КТР121.02.41

˅ (да)

×

КТР121.03.10

˅ (да)

×

КТР121.03.20

˅ (да)

×

Модули ввода/вывода

Модули дискретного ввода (с интерфейсом RS-485) МВ110

МВ110-16Д

˅

˅

МВ110-16ДН

˅

˅

МВ110-32ДН

˅

˅

МВ110-8ДФ

˅

˅

Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110

МК110-8ДН4Р

˅

˅

МК110-4К4Р

˅

×

МК110-8Д4Р

˅

˅

Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110

МВ110-2А

˅

˅

МВ110-8А

˅

˅

Модули аналогового ввода с быстрыми входами (с интерфейсом RS-485) МВ110

МВ110-2АС

˅

×

МВ110-8АС

˅

˅

Модули аналогового ввода сигналов тензодатчиков (с интерфейсом RS-485) МВ110

МВ110-1ТД

˅

×

МВ110-4ТД

˅

×

Модули дискретного вывода (с интерфейсом RS-485) МУ110

МУ110-8К

˅

×

МУ110-16К

˅

×

МУ110-8Р

˅

˅

МУ110-16Р

˅

˅

МУ110-32Р

˅

˅

Модули аналогового вывода (с интерфейсом RS-485) МУ110

МУ110-6У

˅

˅

МУ110-8И

˅

×

Модули измерения параметров электрической сети (с интерфейсом RS-485) МЭ110

МЭ110-1М

˅

˅

МЭ110-1Н

˅

×

МЭ110-1Т

˅

×

МЭ110-3М

˅

×

Датчики газа

ПКГ100-CO2

˅

×

ПКГ100-nh3

˅

×

Датчики температуры

ДТх-RS Датчик температуры

˅

×

Датчики влажности и температуры воздуха

ПВТ10

˅

×

ПВТ100

˅

×

Преобразователи давления

ПД100И-R

˅

×

ПД150

˅

×

Датчики уровня

ПДУ-RS

˅

×

Преобразователи частоты

ПЧВ1 и ПЧВ2

˅

×

ПЧВ3

˅

×

Счетчики, таймеры, тахометры

СВ01

˅

×

СИ30

˅

˅

ТХ01-А

˅

×

ТХ01-К

˅

×

Панели оператора

СМИ2

˅

×

Контрольно-измерительные приборы для управления насосами

СУНА121-01

˅

×

СУНА121-02

˅

×

СУНА121-03

˅

×

СУНА121-04

˅

×

СУНА121-05

˅

×

СУНА121-06

˅

×

СУНА121-07

˅

×

СУНА121-08

˅

×

СУНА121-09

˅

×

СУНА121-04-20

˅

×

СУНА121-05-10

˅

×

СУНА121-05-20

˅

×

СУНА121-05-30

˅

×

СУНА121-07-20

˅

×

Измерители-регуляторы

ТРМ101

×

˅

ТРМ200

˅

×

ТРМ201

˅

˅

ТРМ202

˅

˅

ТРМ210

˅

×

ТРМ132М

˅

×

ТРМ133М-02

˅

×

ТРМ133М-04

˅

×

ТРМ136

˅

×

ТРМ138

˅

˅

ТРМ138-В

˅

×

ТРМ148

˅

×

ТРМ212-А

˅

×

ТРМ212-К

˅

×

ТРМ232М

˅

˅

ТРМ251

˅

˅

ТРМ32-Щ4

˅

˅

ТРМ32-Щ7

˅

˅

ТРМ33-Щ4

˅

×

ТРМ33-Щ7

˅

×

ТРМ1032

˅

×

ТРМ1033

˅

×

ТРМ500-ВФ

˅

×

Подключение приборов ОВЕН

Подключение по RS-485 (через шлюз)

Список приборов ОВЕН, с фиксированным набором параметров приведен см. раздел.

Настройка прибора
  1. Установите в приборе сетевые настройки в соответствии с Руководством по эксплуатации на прибор.

    Сетевые настройки

    Сетевые настройки для приборов с протоколом Modbus

    Сетевые настройки для приборов с протоколом ОВЕН

    Скорость обмена данными

    Скорость обмена данными

    Длина слова данных

    Длина слова данных

    Контроль четности

    Контроль четности

    Количество стоп-бит в посылке

    Количество стоп-бит в посылке

    Адрес прибора

    Адрес прибора

    Протокол обмена

    Протокол обмена

    -

    Длина сетевого адреса

  2. Перезагрузите прибор для применения настроек.

  3. Подключите прибор к шлюзу и настройте сетевой шлюз в соответствии с руководством по эксплуатации на шлюз:

    • Подключите прибор по интерфейсу RS-485 к сетевому шлюзу.

    • Подключите питание сетевого шлюза и прибора.

    • При необходимости настройте шлюз:

      • для ПВ210 – укажите точку доступа;

      • для ПЕ210 – укажите статический IP;

      • для ПМ210 – настройте точку доступа (APN).

Добавление прибора и шлюза OwenCloud
  1. В разделе Администрирование откройте вкладку Приборы. Нажмите кнопку Добавить прибор. Откроется окно:

    Graphic

    Укажите следующие настройки для прибора и шлюза:

    • Тип прибора – выберете тип прибора. Возможные варианты:

      • преднастроенные приборы по протоколу Modbus;

      • приборы по протоколу ОВЕН.

    • Идентификатор – укажите идентификатор сетевого шлюза:

      • для ПМ210, выпущенных до 02.2022 – IMEI сетевого шлюза (указан на корпусе шлюза);

      • для ПМ210, ПЕ210, ПВ210 – заводской номер шлюза (указан на корпусе шлюза).

    • Адрес в сети – укажите адрес прибора в сети RS-485, установленный при настройке прибора (см таблицу).

    • Заводской номер – укажите заводской номер прибора.

    • Название прибора – введите название прибора.

    • Категории – выберите группы, к которым будет относиться прибор.

    • Часовой пояс – укажите часовой пояс, в котором находится прибор.

    Нажмите кнопку Добавить.

  2. В настройках прибора выберите Общие данные / Базовые настройки укажите ранее установленные сетевые настройки прибора (см таблицу). Откроется окно:
    Graphic
    • Скорость COM-порта – установите скорость COM-порта

    • Настройка COM-порта – выберите настройки COM-порта, в формате:

      • число информационных бит для одного байта данных Возможные варианты: 7, 8.

      • режим контроля четности. Возможные варианты: N – отсутствует, E – с контролем четности, O – с контролем нечетности.

      • число стоп-бит Возможные варианты: 1, 2.

      Пример, 8N1 – 8 бит данных, без контроля четности, 1 стоп-бит.

    • Периоды опроса параметров прибора – установите периоды опроса оперативных, управляющих и конфигурационных параметров (Общие настройки прибора (базовые настройки)).

    • Таймаут между символами – время ожидания очередного байта данных. Рекомендуемое значение – 100 мс.

    • Таймаут всего сообщения – время ожидания получения полного пакета данных. Рекомендуемое значение – 600 мс.

    • Разрешить пакетное чтение – установите галочку для ускорения обмена данными (только если подключенный прибор поддерживает групповое чтение (см. РЭ на прибор)).

Настройка параметров прибора в OwenCloud

В разделе Администрирование откройте вкладку Приборы / Настройка параметров укажите параметры, которые необходимо отображать в отчетах (Настройка отображения параметров в отчетах):

Graphic

Проверка обмена данными между OwenCloud и прибором

Для просмотра текущих значений параметров прибора нажмите Graphic. Откроется главное окно OwenCloud вкладка Параметры.

Проверьте запись значений параметров в прибор, перейдя на вкладку Запись параметров.

Graphic
Внимание
Для возможности проверки в списке должны присутствовать параметры с типом управляемые.

Подключение по Ethernet

Подключаемые приборы ОВЕН с Ethernet:

  • модули ввода-вывода МХ210,

  • блоки питания БП100К, БП120К,

  • блоки питания БП100К, БП120К,

Приборы ОВЕН с Ethernet необходимо подключить к локальной сети с доступом в Интернет. Для передачи данных используется протокол Modbus TCP.

Настройка прибора в программе Owen Configurator

  1. Подключите прибор к ПК согласно руководству по эксплуатации на прибор.

  2. Установите и запустите программу Owen Configurator.

  3. Подключитесь к прибору с помощью Owen Configurator и нажмите кнопку Прочитать значения.

Graphic

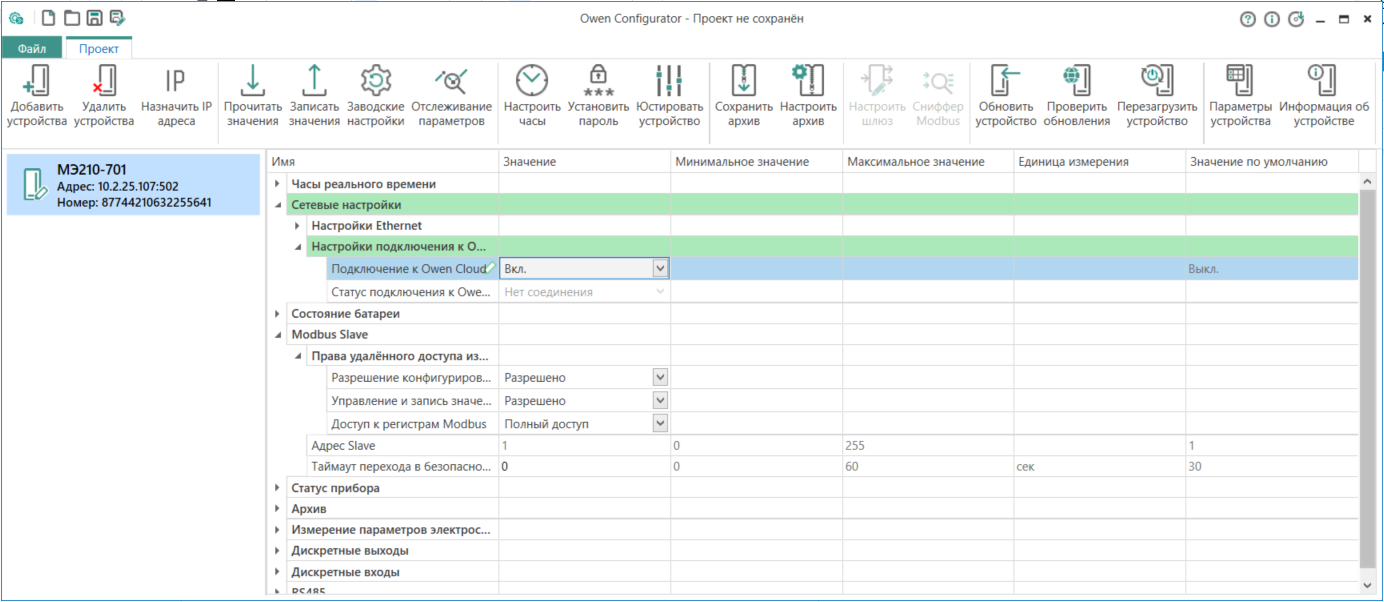

В разделе Сетевые настройки / Настройки подключения к OwenCloud установите Подключение к OwenCloud – Вкл.

В разделе Modbus Slave / Права удаленного доступа из OwenCloud установите:

  • Разрешение конфигурирования – Разрешено.

  • Управление и запись значений – Разрешено.

  • Доступ к регистрам Modbus – Полный доступ.

На вкладке Настройки Ethernet установите сетевые настройки прибора в соответствии с требованиями сети (IP-адрес, маска, шлюз). Нажмите кнопку Записать значения.

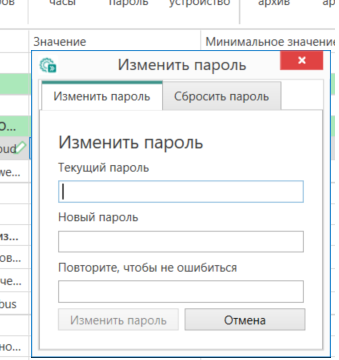

Задайте пароль, который будет использоваться для доступа к прибору из сервиса OwenCloud, нажав кнопку Установить пароль. Откроется окно:

Graphic

Внимание
При отсутствии пароля подключение прибора к OwenCloud невозможно.

Перезагрузите прибор для применения настроек.

Добавление прибора в OwenCloud

Подключите прибор к локальной сети, которая имеет доступ в Интернет.

Откройте браузер и введите адрес https://owencloud.ru. Авторизуйтесь. Откроется главное окно OwenCloud.

В разделе Администрирование откройте вкладку Приборы. Нажмите кнопку Добавить прибор. Откроется окно:

Graphic

  • Тип прибора – выберите Автоопределяемые устройства ОВЕН

  • Идентификатор – заводской номер прибора (указан на корпусе модуля или скопируйте из Owen Configurator / Информация об устройстве);

  • Название прибора – введите название прибора (например, МУ210-401);

  • Категории – выберите группы, к которым будет относится прибор;

  • Часовой пояс – укажите часовой пояс, в котором находится прибор.

Нажмите кнопку Добавить.

Прейдите в настройку прибора, нажав на название прибора, выберите Общие данные / Базовые настройки. Укажите пароль, заданный в Owen Configurator:

Graphic

Добавление параметров прибора в OwenCloud

Список параметров считывается автоматически из прибора.

Проверка обмена данными между OwenCloud и прибором

Для просмотра текущих значений параметров прибора нажмите Graphic. Откроется главное окно OwenCloud вкладка Параметры.

Проверьте запись значений параметров в прибор, перейдя на вкладку Запись параметров.

Graphic
Примечание
Для возможности проверки в списке должны присутствовать параметры с типом управляемые.

Подключение программируемых приборов ОВЕН с CODESYS 2.3

Подключение по RS-485 (через шлюз)

Пример подключения ПЛК1хх через шлюз ПМ210 по протоколу Modbus RTU.

Создание проекта в среде Codesys 2.3

Запустите Codesys 2.3 и подключитесь к ПЛК.

Создайте проект для ПЛК1хх в среде Codesys 2.3.

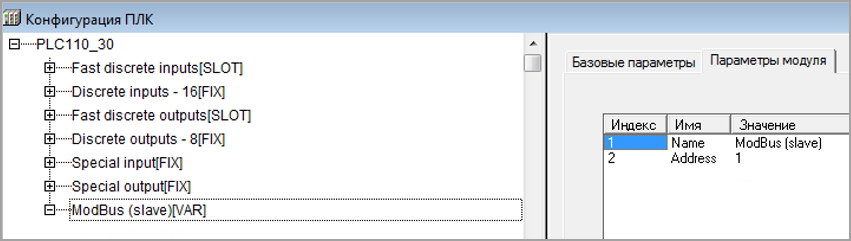

На вкладке Конфигурация ПЛК добавьте элемент Modbus (slave) и установите адрес 1.

Graphic

В элемент Modbus (slave) добавьте элемент RS-485-1 (или RS-485-2 – в зависимости от используемого интерфейса ПЛК):

Graphic

Установите для элемента следующие настройки:

  • Скорость (Communication Speed) – 115200 бит/с

  • Четность (Parity) – Нет;

  • Биты данных (Data bits) – 8;

  • Число стоп-бит (Stop length) – 1;

  • Протокол (Frame oriented) – RTU.

Добавление переменных в Modbus (Slave) в среде Codesys 2.3

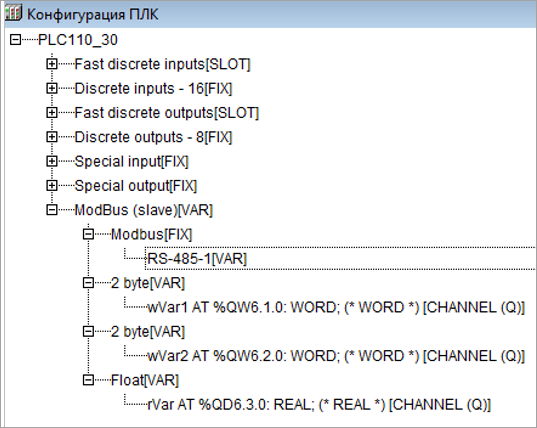

Добавьте в конфигурацию два подэлемента 2 byte и один подэлемент Float:

Graphic

К подэлементам обязательно должны быть привязаны переменные – это является необходимым условием для импорта конфигурации ПЛК в OwenCloud.

В результате в контроллере будет сформирована следующая карта регистров:

Имя переменной

Тип

Адрес регистра  (назначается автоматически)

Описание

wVar1

WORD

0

Целочисленное значение

wVar2

WORD

1

Целочисленное значение

rVar

REAL

2

Значение с плавающей точкой

Учитывайте следующие особенности:

  • Переменная с плавающей точкой (rVar) занимает два регистра в памяти ПЛК (в данном случае – 2–3).

  • Адрес первого регистра для переменной типа REAL должен быть четным из-за особенностей выравнивания памяти ПЛК (подробнее см. в Руководстве по программированию).

  • Имя переменной не должно превышать 20 символов.

Экспортируйте проект, выбрав Проект/Экспорт и сохраните конфигурацию ПЛК в виде файла формата *.exp (снимите галочку Отдельный файл на каждый проект):

Graphic

Загрузите проект в ПЛК1хх, выбрав Онлайн / Подключение.

Создайте загрузочное приложение, выбрав Онлайн / Создать загрузочное приложение.

Запустите проект, выбрав Онлайн / Старт.

Подключите ПЛК1хх к ПМ210.

Добавление прибора и шлюза в OwenCloud

Откройте браузер и введите адрес https://owencloud.ru. Авторизуйтесь. Откроется главное окно OwenCloud.

В разделе Администрирование откройте вкладку Приборы. Нажмите кнопку Добавить прибор. Откроется окно:

Graphic

Тип прибора – выберите тип Произвольный прибор Modbus

Идентификатор – идентификатор сетевого шлюза:

  • для ПМ210, выпущенных до 02.2022 – IMEI сетевого шлюза (указан на корпусе шлюза);

  • для ПМ210, ПЕ210, ПВ210 – заводской номер шлюза (указан на корпусе шлюза);

Адрес в сети – укажите адрес 1;

Заводской номер – укажите заводской номер прибора;

Название прибора – введите название прибора (например, СПК);

Категории – выберите группы, к которым будет относиться прибор;

Часовой пояс – укажите часовой пояс, в котором находится прибор.

Нажмите кнопку Добавить.

В настройках прибора выберите Общие / Общие настройки укажите:

Graphic

  • Скорость COM-порта –установите скорость COM-порта.

  • Настройка COM-порта – выберите настройки COM-порта, в формате:

    • число информационных бит для одного байта данных Возможные варианты: 7, 8.

    • режим контроля четности. Возможные варианты: N – отсутствует, E – с контролем четности, O – с контролем нечетности.

    • число стоп-бит Возможные варианты: 1, 2.

Пример, 8N1 – 8 бит данных, без контроля четности, 1 стоп-бит.

Нажмите кнопку Сохранить.

Добавление параметров прибора в OwenCloud

В разделе Администрирование / Приборы в настройках прибора на вкладке Настройка параметров добавьте параметры в соответствии с проектом в Codesys 3.5.

Graphic

Примечание
Для параметров типа REAL (float) требуется указать нужное количество знаков после запятой.
Проверка обмена данными между OwenCloud и прибором

Для просмотра текущих значений параметров прибора нажмите  Graphic. Откроется главное окно OwenCloud вкладка Параметры.

Измените значения переменных в Codesys 3.5 и наблюдайте соответствующие изменения в OwenCloud.

Проверьте запись значений параметров в прибор, перейдя на вкладку Запись параметров.

Graphic
Примечание
Для возможности проверки в списке должны присутствовать параметры с типом управляемые.

Подключение по Ethernet

Доступ к OwenCloud осуществляется с помощью контроллера, подключенного к локальной сети с доступом в Интернет. Для передачи данных используется протокол Modbus TCP.

Для ПЛК110 [M02] функционал доступен начиная с версии встроенного ПО микроконтроллера v0.3.66 и target-файла v3.12.

Для остальной линейки ПЛК1хх функционал доступен начиная с версии встроенного ПО микроконтроллера v2.17.0 и target-файла v2.12.

Встроенное ПО, target-файлы и инструкции по их обновлению доступны на сайте ОВЕН в разделе.Codesys v.2/Сервисное ПО.

Создание проекта в среде Codesys 2.3

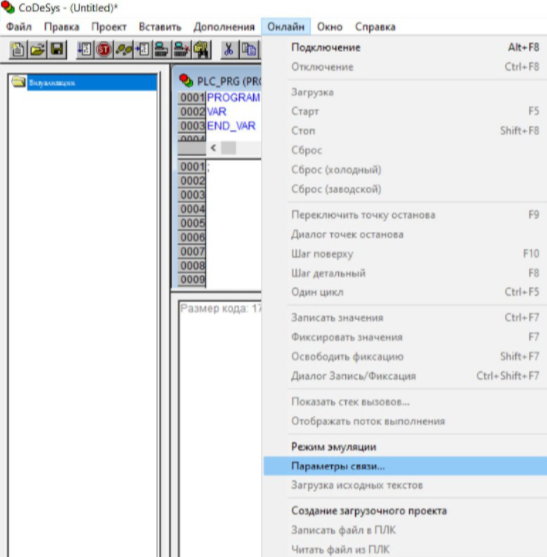

Запустите Codesys 2.3 и подключитесь к ПЛК.

Установите DNS сервер или IP адрес. На вкладке Онлайн выберите Читать файл из ПЛК. Сохраните файл на ПК, указав название файла – local_addres.dat.

Откройте файл local_addres.dat любым текстовым редактором (например, Notepad++):

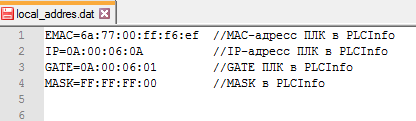

Graphic

Запомните MAC-адрес (поле EMAC). MAC-адрес будет использоваться при добавлении прибора в OwenCloud.

Внесите изменения в файл local_addres.dat в зависимости от наличия DHCP-сервера и необходимости статического IP-адреса:

  • Если в локальной сети есть DHCP-сервер переключите ПЛК в режим DHCP-клиента. Таким образом, ПЛК при загрузке будет получать сетевые настройки от DHCP-сервера. Добавьте строку DHCP=1:

    Graphic
  • Если ПЛК требуется статический IP-адрес, укажите адреса DNS-серверов (из своей сети или публичных DNS-серверов, например, Google Public DNS: 08:08:08:08):

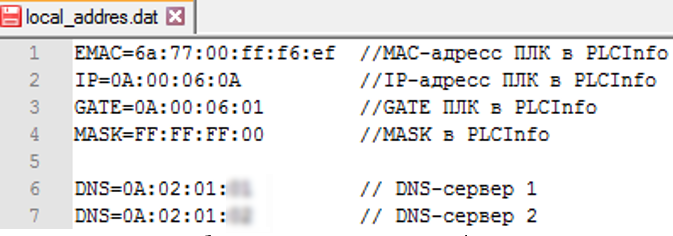

    Graphic

Допускается указывать до четырех DNS-серверов. Значения указываются в шестнадцатеричной системе (HEX), разделитель между октетами – двоеточие (:).

Сохраните отредактированный файл, с тем же названием. В Codesys выберите Онлайн / Записать файл в ПЛК и загрузите в ПЛК отредактированный файл local_addres.dat.

Изменение сетевых настроек ПЛК (IP-адрес, маска и шлюз) доступно через ПЛК-браузер, расположенный на вкладке Ресурсы (подробнее см. в Руководстве по программированию).

Создайте проект для ПЛК1хх в среде Codesys 2.3:

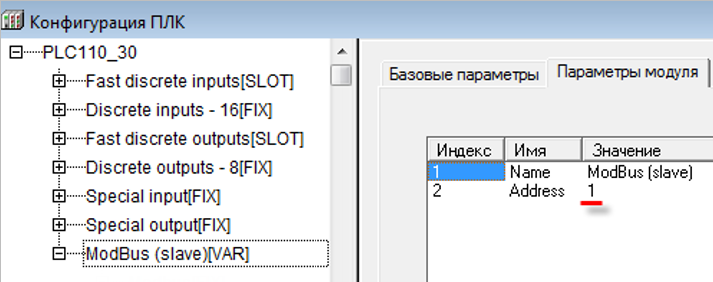

На вкладке Конфигурация ПЛК добавьте элемент Modbus (slave)и задайте адрес – 1:

Graphic

В элемент Modbus (slave) добавьте элемент Cloud:

Graphic
Добавление переменных в Modbus (slave) в среде Codesys 2.3

Добавьте в конфигурацию два подэлемента 2 byte и один подэлемент Float:

Graphic

К подэлементам обязательно должны быть привязаны переменные – это является необходимым условием для импорта конфигурации ПЛК в OwenCloud. В результате в контроллере будет сформирована следующая карта регистров:

Имя переменной

Тип

Адрес регистра (назначается автоматически)

Описание

wVar1

WORD

0

Целочисленное значение.

wVar2

WORD

1

Целочисленное значение.

rVar

REAL

2–3

Значение с плавающей точкой.

Примечание
Переменная с плавающей точкой (rVar) занимает два регистра в памяти ПЛК (в данном случае – 2–3). Адрес первого регистра для переменной типа REAL должен быть четным из-за особенностей выравнивания памяти ПЛК (подробнее см. в Руководстве по программированию).
Добавление прибора в OwenCloud

Откройте браузер и введите адрес https://owencloud.ru. Авторизуйтесь. Откроется главное окно OwenCloud.

В разделе Администрирование откройте вкладку Приборы. Нажмите кнопку Добавить прибор. Откроется окно:

Graphic

Тип прибора – выберите тип ПЛК через Modbus TCP

Идентификатор – укажите MAC-адрес ПЛК (указан на корпусе ПЛК).

Адрес в сети – укажите адрес 1;

Заводской номер – укажите заводской номер прибора;

Название прибора – введите название прибора (например, СПК);

Категории – выберите группы, к которым будет относиться прибор;

Часовой пояс – укажите часовой пояс, в котором находится прибор.

Нажмите кнопку Добавить.

Скопируйте Токен авторизации из настроек прибора в OwenCloud и вставьте в Codesys 2.3 в настройках элемента Cloud:

Graphic

Сохраните конфигурацию ПЛК, выбрав в меню Проект / Экспорт / Экспорт в файл *.exp.

Добавление параметров прибора в OwenCloud

Импортируйте в OwenCloud файл формата *.exp созданный в Codesys 2.3, выбрав Настройки параметров / Импортировать / Загрузить из Codesys 2.3.

В результате в OwenCloud будут автоматически добавлены параметры из конфигурации ПЛК:

Graphic

Отредактируйте параметры, нажав Graphic. Откроется окно:

Graphic

Снимите галочку Порядок хранения байт: Младший байт спереди.

Функция записи – выберите функцию записи:

  • для типа Uint16 – функцию записи 06;

  • для типа float – функцию записи 16.

В Codesys 2.3 выберите Онлайн / Подключение и загрузите проект в ПЛК1хх:

Graphic
  • Создайте загрузочное приложение, выбрав Онлайн / Создать загрузочное приложение.

  • Запустите проект, выбрав Онлайн / Старт.

Проверка обмена данными между OwenCloud и прибором

Для просмотра текущих значений параметров прибора нажмите Graphic. Откроется главное окно OwenCloud вкладка Параметры.

Измените значения переменных в Codesys 2.3 и наблюдайте соответствующие изменения в OwenCloud. Проверьте запись значений параметров в прибор, перейдя на вкладку Запись параметров.

Подключение программируемых приборов ОВЕН с Codesys 3.5

Подключение по RS-485 (через шлюз)

По данному разделу подключаются программируемые приборы: СПК1хх и ПЛК2хх.

Пример подключения СПК1хх [М01] через шлюз ПМ210 по протоколу Modbus RTU.

Создание проекта в среде Codesys 3.5

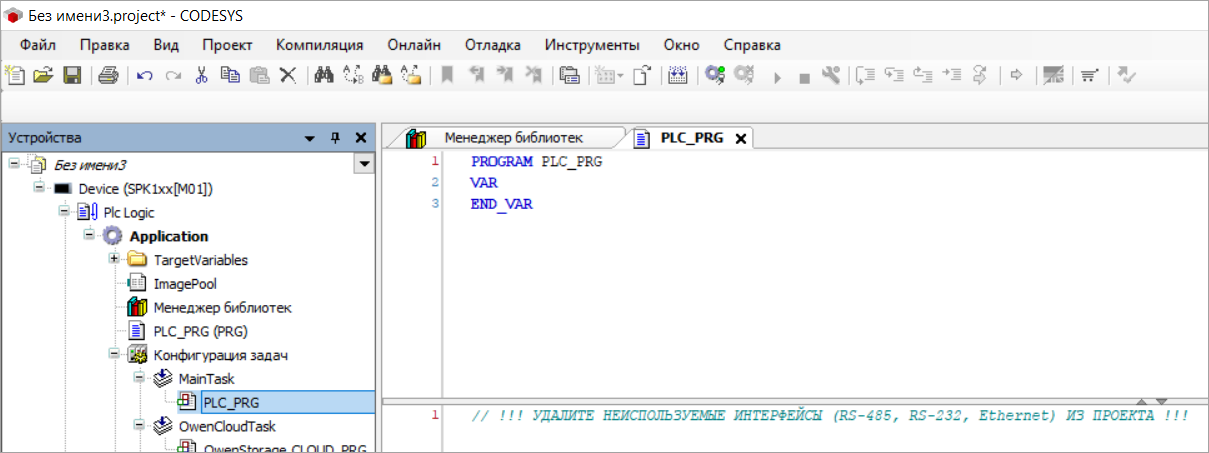

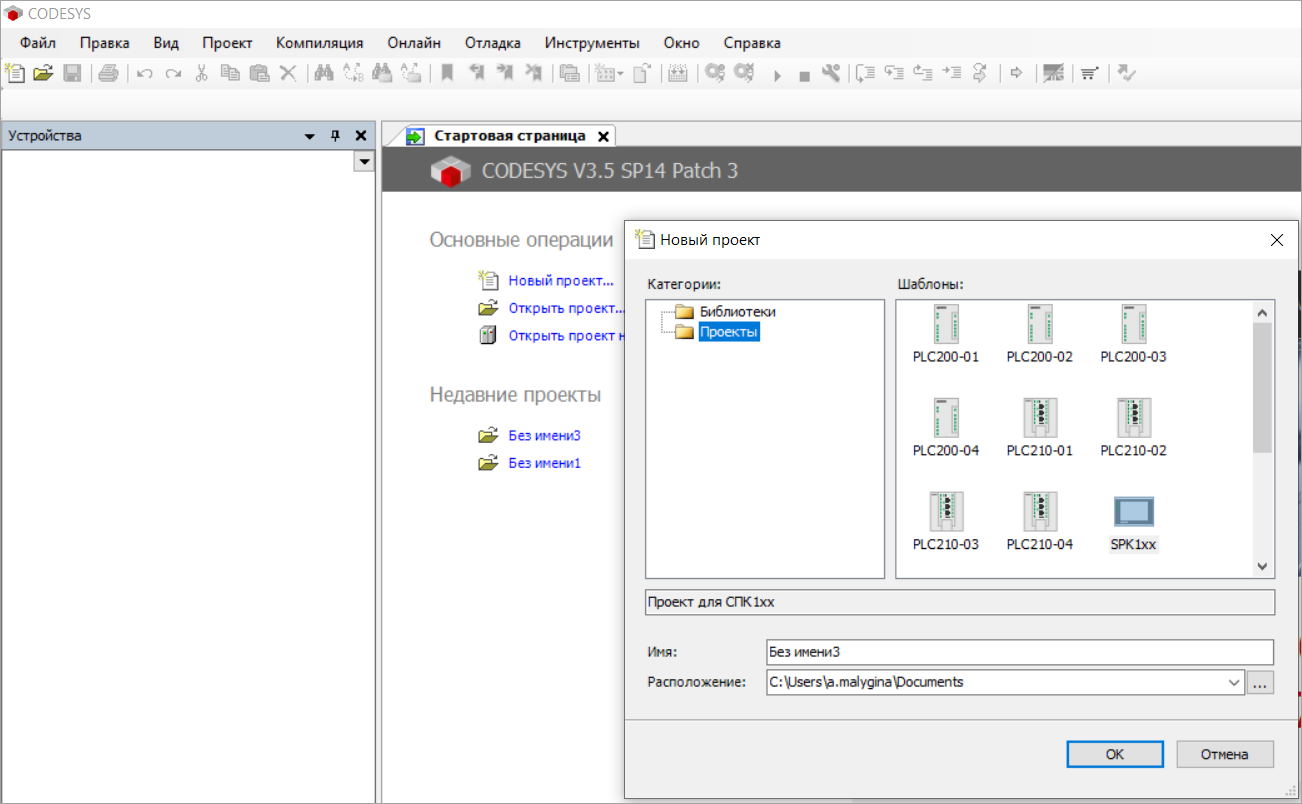

Запустите Codesys 3.5 и подключитесь к прибору. Откроется окно:

Graphic

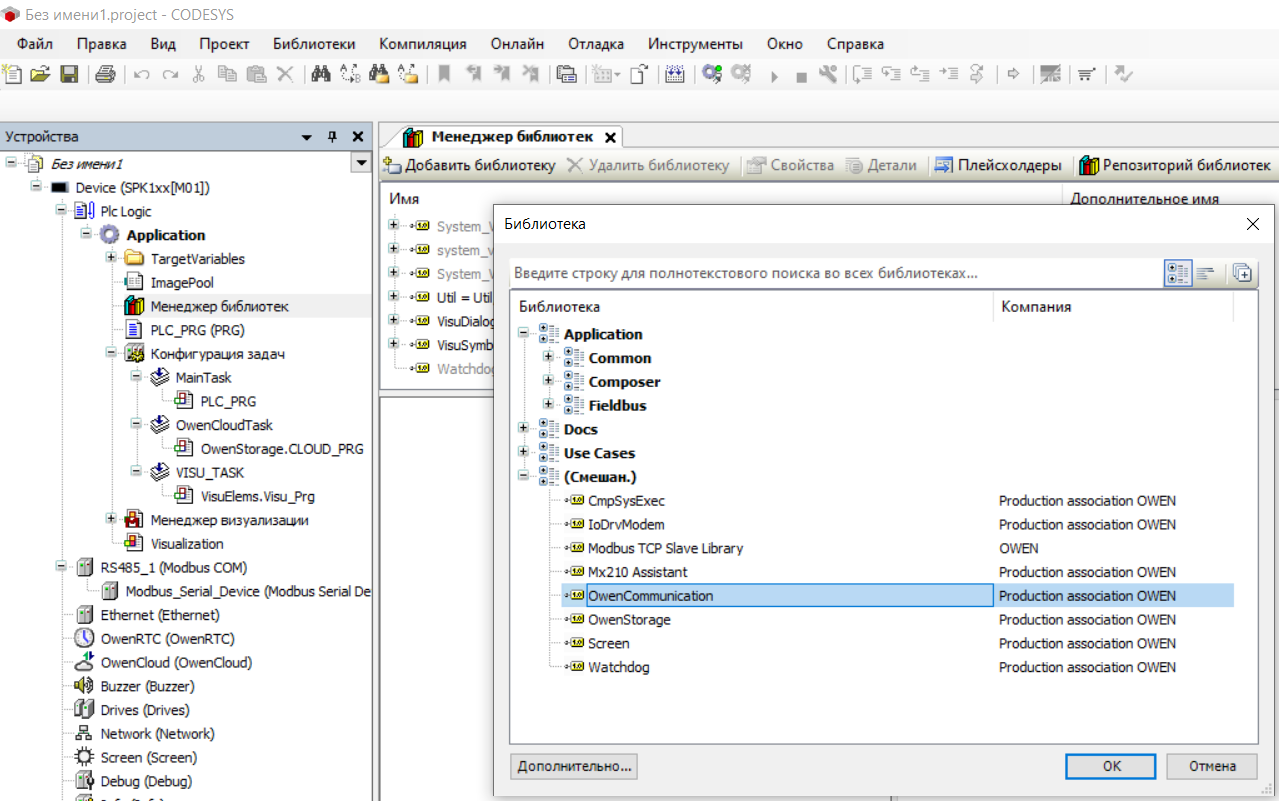

Установите библиотеку OwenCommunication и добавите в менеджер библиотек (см. более подробную информацию в документе CODESYS V3.5. Modbus):

Graphic

Для PLC_PRG объявите следующие переменные:

Graphic

Учитывайте следующие особенности:

  • В компоненте Modbus Slave допускается привязывать только переменные типов BOOL и WORD.

  • При необходимости привязки переменной типа REAL потребуется объявить две дополнительные переменные типа WORD:

    • В коде программы для переменных REAL, которые записываются из OwenCloud, необходимо объединить две переменные WORD в переменную типа REAL.

    • В коде программы для переменных REAL, считываемых в OwenCloud, необходимо разбирать переменную типа REAL на две переменные типа WORD.

Graphic

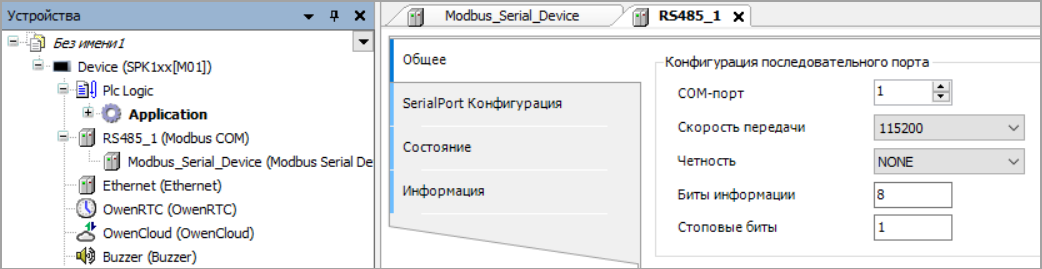

Выберете компонент RS485_1 (Modbus COM):

Graphic

Укажите параметры компонента Modbus COM:

  • Номер COM-порта - к которому будет подключен сетевой шлюз ПМ210;

  • Скорость передачи;

  • Четность;

  • Число бит данных;

  • Число стоп-бит.

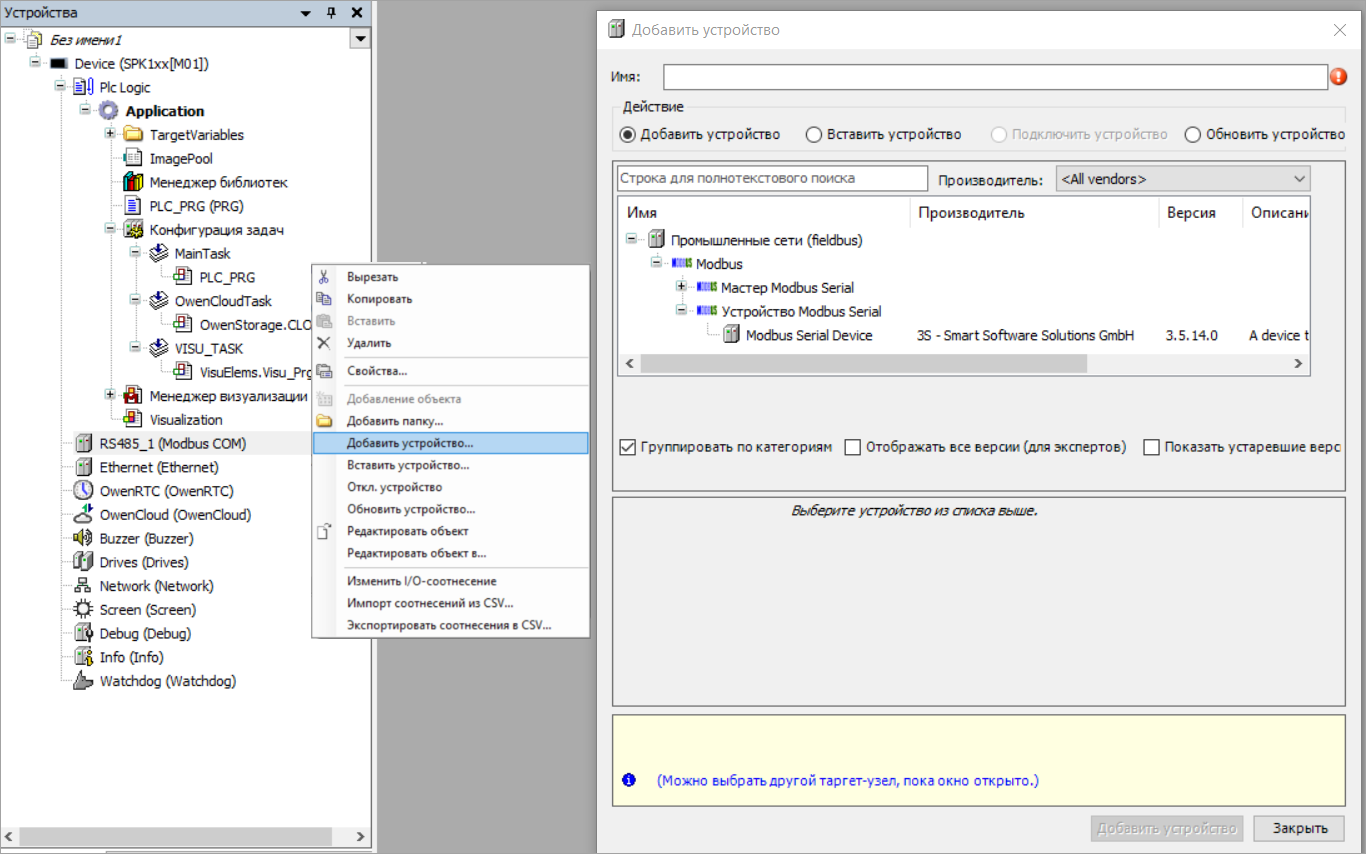

Добавьте устройство Modbus Serial Device:

Graphic

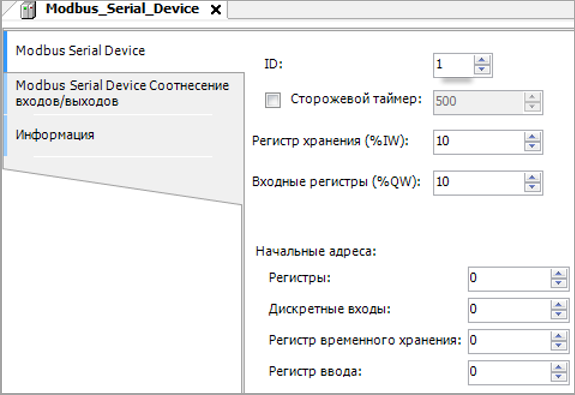

Откройте вкладку Modbus Serial Device и укажите slave-адрес устройства:

Graphic

На вкладке Соотнесение входов-выходов привяжите переменные к регистрам slave:

Graphic

Для параметра Всегда обновлять переменные установите значение Вкл. 2 (Всегда в задаче цикла шины).

Канал Входы – содержит holding-регистры;

Канал Выходы – содержит input-регистры:

Graphic

Адресация для каждой области памяти Modbus является независимой и ведется с нулевого регистра.

В результате в контроллере будет сформирована следующая карта регистров (c учетом того, что переменные типа REAL представлены в Modbus Slave в виде двух переменных типа WORD):

Имя переменной

Тип

Область Modbus

Адрес регистра/бита

xBoolVar_Write

BOOL

Coils

0/0

wWordVar_Write

WORD

Holding registers

1

rVar_Write

REAL

Holding registers

2–3

xBoolVar_Read

BOOL

Discrete inputs

0/0

wWordVar_Read

WOOR

Input registers

1

rVar_Read

REAL

Input registers

2–3

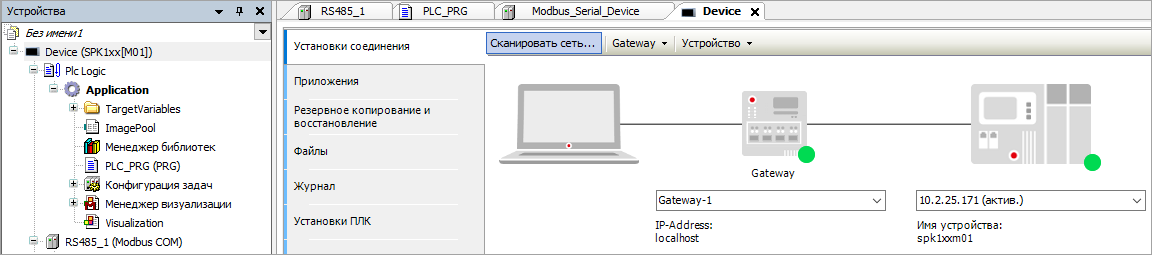

Установите IP адрес для контроллера или найдите прибор отсканировав сеть:

Graphic

Загрузите проект в контроллер и запустите, выбрав Онлайн / Логин и Старт (F5).

Подключите шлюз ПМ210 к порту RS-485-1 контроллера по инструкции.

Добавление прибора и шлюза в OwenCloud

Откройте браузер и введите адрес https://owencloud.ru. Авторизуйтесь. Откроется главное окно OwenCloud.

В разделе Администрирование откройте вкладку Приборы. Нажмите кнопку Добавить прибор. Откроется окно:

Graphic

Тип прибора – выберите тип Произвольный прибор Modbus

Идентификатор – идентификатор сетевого шлюза:

  • для ПМ210, выпущенных до 02.2022 – IMEI сетевого шлюза (указан на корпусе шлюза);

  • для ПМ210, ПЕ210, ПВ210 – заводской номер шлюза (указан на корпусе шлюза);

Адрес в сети – укажите адрес 1;

Заводской номер – укажите заводской номер прибора;

Название прибора – введите название прибора (например, СПК);

Категории – выберите группы, к которым будет относиться прибор;

Часовой пояс – укажите часовой пояс, в котором находится прибор.

Нажмите кнопку Добавить.

В настройках прибора выберите Общие / Общие настройки укажите:

Graphic

Скорость COM-порта – установите скорость COM-порта.

Настройка COM-порта – выберите настройки COM-порта, в формате:

  • число информационных бит для одного байта данных Возможные варианты: 7, 8.

  • режим контроля четности. Возможные варианты: N – отсутствует, E – с контролем четности, O – с контролем нечетности.

  • число стоп-бит Возможные варианты: 1, 2.

Пример
8N1 – 8 бит данных, без контроля четности, 1 стоп-бит.

Нажмите кнопку Сохранить.

Добавление параметров прибора в OwenCloud

В разделе Администрирование / Приборы в настройках прибора на вкладке Настройка параметров добавьте параметры в соответствии с проектом в Codesys 3.5.

Graphic
Примечание
Для параметров типа REAL (float) требуется указать нужное количество знаков после запятой.
Проверка обмена данными между OwenCloud и прибором

Для просмотра текущих значений параметров прибора нажмите Graphic. Откроется главное окно OwenCloud вкладка Параметры.

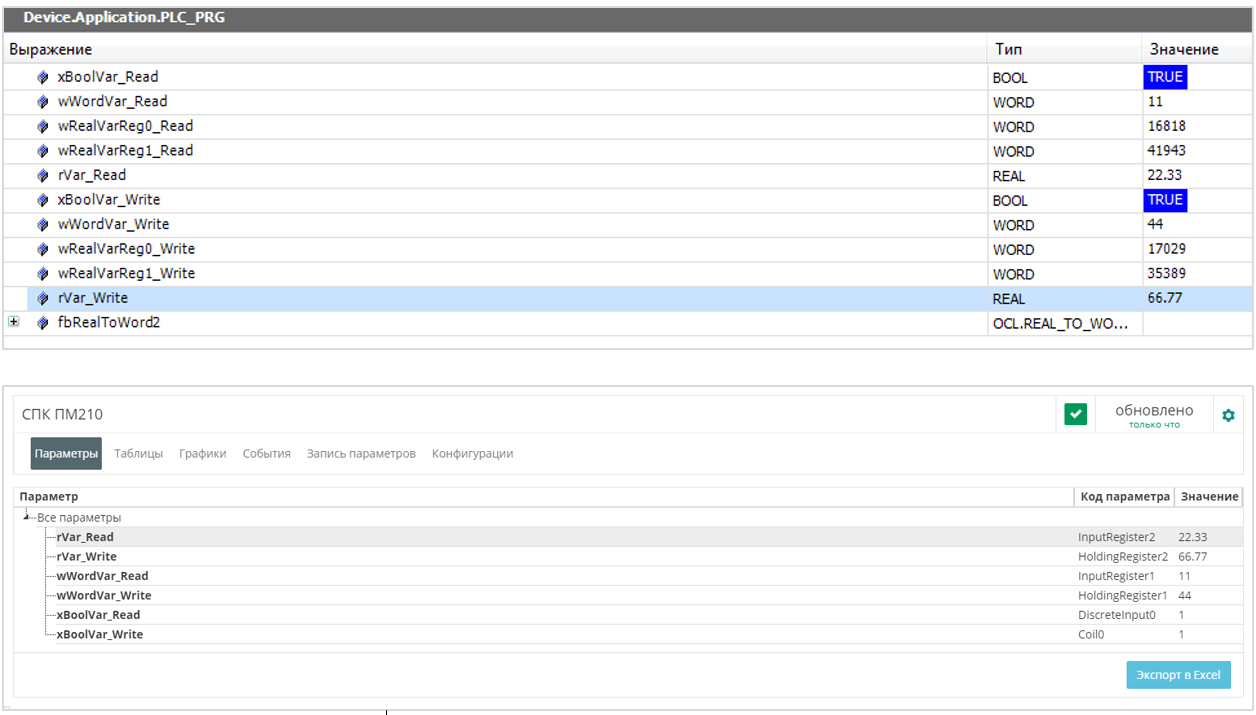

Измените значения переменных в Codesys 3.5 и наблюдайте соответствующие изменения в OwenCloud.

Проверьте запись значений параметров в прибор, перейдя на вкладку Запись параметров.

Graphic
Примечание
Для возможности проверки в списке должны присутствовать параметры с типом управляемые.

Подключение по Ethernet

Подключение СПК1хх [М01], ПЛК2ХХ выполняется через символьную конфигурацию.

Для подключения к сервису OwenCloud контроллеров, программируемых в среде CODESYS V3.5 SP11 Patch 5 или выше, не требуется наличие сетевых шлюзов линейки Пх210. Доступ к облачному сервису осуществляется через подключение контроллера к локальной сети с доступом в Интернет.

Для контроллеров СПК1хх [М01] подключение к OwenCloud через символьную конфигурацию поддерживается начиная с прошивки 1.1.0611.1056. В более ранних версиях использовалось подключение через Modbus TCP – этот способ описан в версии 2.0 документа CODESYS V3.5. Настройка обмена с верхним уровнем и не поддерживается в актуальных прошивках.

Создание проекта в среде Codesys 3.5

Создайте новый проект в CODESYS V3.5. Откроется окно:

Graphic

Объявляем переменные для PLC_PRG:

Graphic

Добавьте в проект компонент Символьная конфигурация:

Graphic

Выполните компиляцию проекта, нажав Компиляция.

Graphic
Внимание
При добавлении в проект новых переменных для внесения изменений в символьную конфигурацию предварительно требуется выполнить компиляцию проекта.

Установите галочки переменным, которые будут считываться / изменяться OwenCloud, и укажите для каждой из них права доступа:

  • Graphic только чтение;

  • Graphicтолько запись;

  • Graphicчтение и запись.

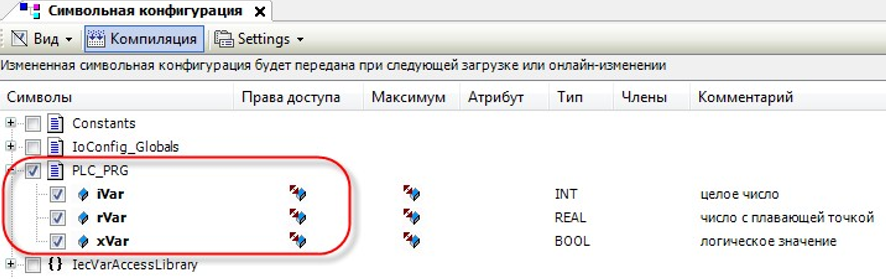

Graphic

В узле OwenCloud / OwenCloud Конфигурация укажите пароль, которым будут шифроваться передаваемые данные:Graphic

Данный пароль используется при добавлении прибора в OwenCloud.

Подключитесь к контроллеру и загрузите проект в контроллер.

Добавление прибора в OwenCloud

Откройте браузер и введите адрес https://owencloud.ru. Авторизуйтесь. Откроется главное окно OwenCloud.

В разделе Администрирование откройте вкладку Приборы. Нажмите кнопку Добавить прибор. Откроется окно:

Graphic

Тип прибора – выберите Программируемый контроллер;

Идентификатор – введите заводской номер прибора (указан на корпусе прибора и в узле Info таргет-файла в канале SERIAL. К каналу требуется привязать переменную типа STRING.

Название прибора – введите название прибора;

Категории – выберите группы, к которым будет относится прибор;

Часовой пояс – укажите часовой пояс, в котором находится прибор.

Нажмите кнопку Добавить.

В настройках прибора выберите Общие данные / Базовые настройки. Откроется окно:

Graphic

Пароль – введите пароль, указанный в проекте в Codesys 3.5.

Добавление параметров прибора в OwenCloud

Список переменных контроллера будет автоматически выгружен в OwenCloud. Это может занять до нескольких минут.

Проверка обмена данными между OwenCloud и прибором

Для просмотра текущих значений параметров прибора нажмите Graphic. Откроется главное окно OwenCloud вкладка Параметры.

Измените значения переменных в Codesys 3.5 и наблюдайте соответствующие изменения в OwenCloud.

После появления статуса связи Graphic обновите страницу, нажав F5.

Проверьте запись значений параметров в прибор, перейдя на вкладку Запись параметров.

Graphic
Внимание
Для возможности проверки в списке должны присутствовать параметры с типом управляемые.

Ограничения:

  • Количество допустимых параметров контроллера, импортируемых в OwenCloud, ограничено 1000. При превышении этого значения часть параметров не будет импортирована из контроллера и в Codesys 3.5 в узле OwenCloud на вкладке Соотнесение входов-выходов канал Symbol error примет значение TRUE.

  • Количество папок в конфигурации ограничено 100. При превышении этого значения параметры из некоторых папок не будут импортированы из программы в контроллере и в Codesys 3.5 в узле OwenCloud на вкладке Соотнесение входов-выходов канал Folder error примет значение TRUE.

  • Поддерживается импорт только элементарных типов данных (за исключением STRING, WSTRING, DT, DATE, TOD, TIME, LTIME).

  • Для подключения к OwenCloud в контроллере должны быть установлены корректные сетевые настройки (в частности, адрес шлюза и адреса DNS-серверов).

Подключение ПР

Подключение программируемых реле ПР200 с интерфейсом RS-485.

Создание проекта и настройка прибора в OwenLogic
  1. Задайте сетевые настройки прибора:

    • Номер слота – 1 (номер слота зависит от используемого слота RS-485);

    • Режим – Slave;

    • Скорость – 115200 бит/с;

    • Четность – Нет;

    • Число стоп-бит – 1;

    • Биты данных – 8.

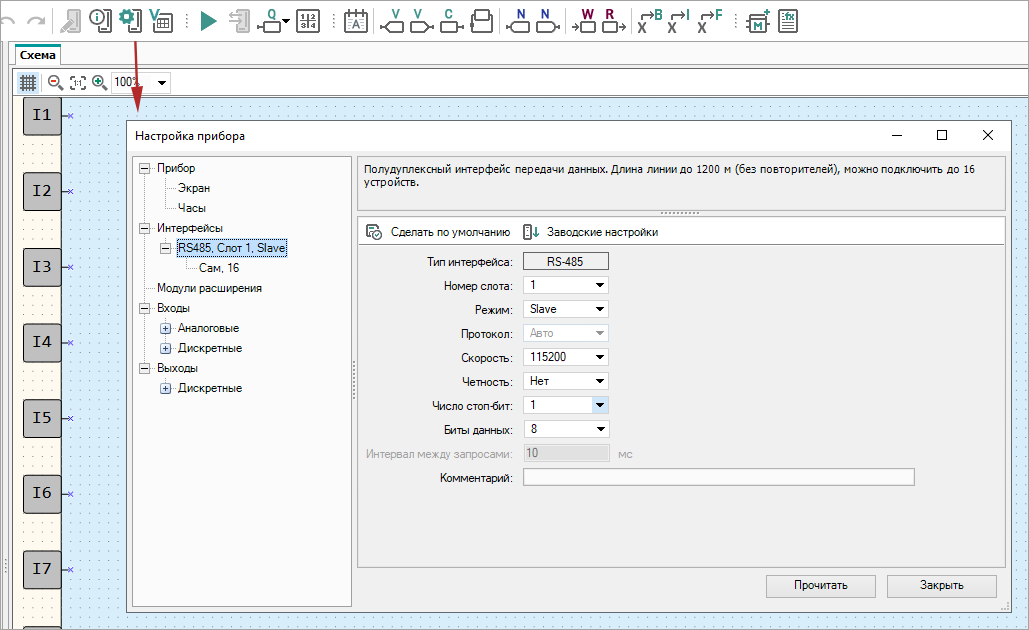

    Graphic
  2. Добавьте следующие сетевые переменные в карту регистров:

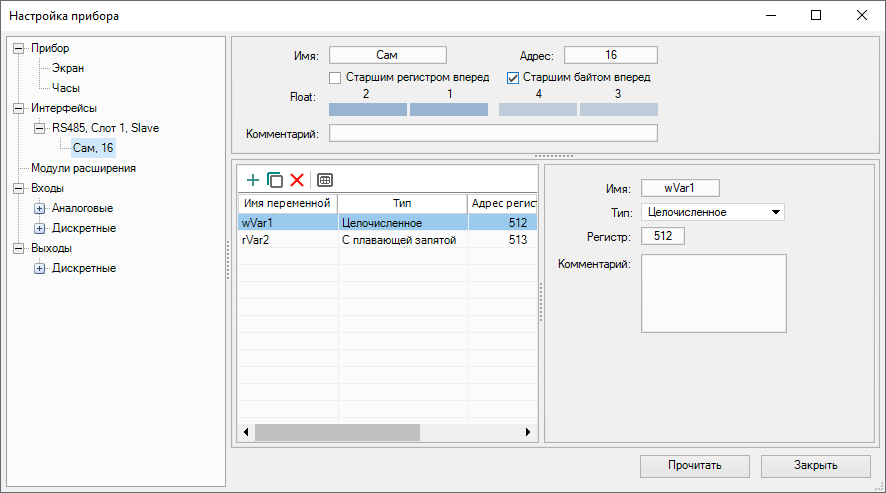

    Graphic

    Имя переменной

    Тип

    Адрес регистра

    Описание

    wVar

    Целочисленный

    512

    Целочисленное значение

    rVar

    С плав. точкой

    513–514

    Значение с плавающей точкой

    Внимание
    Переменная с плавающей точкой (rVar) занимает два регистра в памяти ПР200 (в данном случае – 513–514).
  3. Создайте экран визуализации.

  4. Добавьте на экран визуализации элементы Ввод-выход Int и Ввод- вывод Float.

  5. Привяжите к ним переменные wVar (Int) и rVar (Float).

Graphic

Для изменения значений параметров с дисплея ПР200 в настройках элементов для параметра Редактируемо поставьте значение Да.

Установите в OwenLogic расширение Экспорт устройства в OwenCloud, нажав Расширения / Управление расширениями:

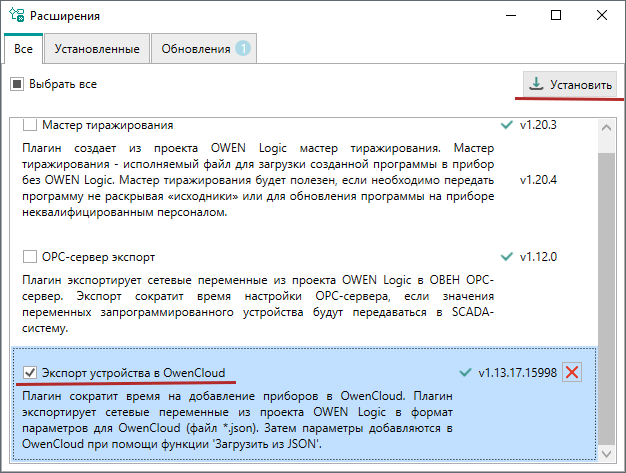

Graphic

В случае отсутствия доступных для загрузки расширений, переустановите OwenLogic и обновите до последней версии.

После установки расширения перезапустите OwenLogic.

Примечание
Для установки расширений на ПК должен быть открыт порт 8084.

Сохраните созданную конфигурацию в файл, нажав Расширения / Экспорт устройства в OwenCloud:

Graphic

Загрузите проект в ПР200, нажав Прибор / Загрузить программу в прибор.

Добавление прибора и шлюза в OwenCloud

Откройте браузер и введите адрес https://owencloud.ru. Авторизуйтесь. Откроется главное окно OwenCloud.

В разделе Администрирование откройте вкладку Приборы. Нажмите кнопку Добавить прибор. Откроется окно:

Graphic

В настройках прибора выберите Общие / Общие настройки. Откроется окно:

Graphic

  • Скорость COM-порта – установите скорость COM-порта.

  • Настройка COM-порта – выберите настройки COM-порта, в формате:

    • число информационных бит для одного байта данных Возможные варианты: 7, 8.

    • режим контроля четности. Возможные варианты: N – отсутствует, E – с контролем четности, O – с контролем нечетности.

    • число стоп-бит Возможные варианты: 1, 2.

Пример, 8N1 – 8 бит данных, без контроля четности, 1 стоп-бит.

Нажмите кнопку Сохранить.

Добавление параметров прибора в OwenCloud

Импортируйте файл с параметрами, созданный в среде OwenLogic, выбрав Настройки параметров / Импортировать / Загрузить из JSON.

Graphic

В результате в OwenCloud будут автоматически добавлены параметры ПР200:

Graphic

Проверка обмена данными между OwenCloud и прибором

Для просмотра текущих значений параметров прибора нажмите  Graphic. Откроется главное окно OwenCloud вкладка Параметры.

Измените значения переменных с дисплея ПР200 и наблюдайте соответствующие изменения в OwenCloud.

Проверьте запись значений параметров в прибор, перейдя на вкладку Запись параметров.

Graphic
Примечание
Для возможности проверки в списке должны присутствовать параметры с типом управляемые.
