1-RU-23430-1.19

Руководство пользователя

О программе

Owen Configurator позволяет настраивать следующие устройства компании ОВЕН:

  • контроллер для вентиляции с нагревом и охлаждением ТРМ1033;

  • контроллеры управления насосами СУНА-121 и СУНА-122;

  • котловый регулятор КТР-121;

  • модули ввода-вывода Mx210;

  • сетевые шлюзы для доступа к сервису OwenCloud ПМ210, ПЕ210, ПВ210;

  • сетевой шлюз для преобразования протоколов Modbus ASCII/RTU и Modbus TCP МКОН.

Используемые термины и аббревиатуры

  • DNS (Domain Name System) – компьютерная распределенная система для получения информации о доменах. Чаще всего используется для получения IP-адреса по имени хоста;

  • Ethernet – технология пакетной передачи данных между устройствами для компьютерных и промышленных сетей;

  • IP-адрес – уникальный сетевой адрес узла в компьютерной сети, построенной на основе стека протоколов TCP/IP;

  • Modbus – открытый протокол обмена по сети RS-485, разработан компанией ModiCon, в настоящий момент поддерживается независимой организацией Modbus-IDA (www.modbus.org);

  • RS-485 – стандарт физического уровня для асинхронного интерфейса;

  • USB (Universal Serial Bus) – последовательный интерфейс связи;

  • Контекстное меню – элемент графического интерфейса, представляющий собой список команд, вызываемый пользователем нажатием ПКМ для выбора необходимого действия над выбранным объектом;

  • ПК – персональный компьютер;

  • ПКМ – правая кнопка мыши;

  • Устройство – прибор компании ОВЕН, подключенный к ПК.

Интерфейс

После запуска Owen Configurator на мониторе ПК открывается Главное окно:

Graphic
Главное окно

Главное окно содержит:

Главное меню

Файл
Graphic

Создать

Создать новый проект

Graphic

Открыть

Открыть проект

Graphic

Сохранить

Сохранить проект

Graphic

Сохранить как...

Сохранить проект с новым именем

Graphic

Настройки (Settings)

Настройки программы

Graphic

Справка

Открыть справку

Graphic

О программе

Просмотреть информацию о программе

Проект
Graphic

Добавить устройства

Добавить устройство в проект

Graphic

Удалить устройства

Удалить устройство из проекта

Graphic

Назначить IP адреса

Задать новые IP-адреса для устройств

Graphic

Прочитать значения

Считать значения параметров из выбранных устройств

Graphic

Записать значения

Записать измененные значения параметров в выбранные устройства

Graphic

Дублировать значения

Дублировать значения параметров одного устройства в другие устройства

Graphic

Настроить часы

Изменить значение часов реального времени (RTC)

Graphic

Установить пароль

Создать или изменить пароль в выбранных устройствах

Graphic

Юстировать устройство

Запуск приложения ОВЕН Юстировка

Graphic

Отслеживание параметров

Отслеживать значения выбранных параметров в реальном времени

Graphic

Сохранить архив

Сохранение архива из выбранного устройства

Graphic

Прошить устройство

Обновить встроенное ПО устройства

Graphic

Параметры устройства

Просмотреть параметры устройства, доступные по сети

Graphic

Информация об устройстве

Просмотреть информацию об устройстве

Graphic

Настроить шлюз

Настройка шлюза преобразования протоколов (доступно только при добавлении шлюза в проект)

Область устройств

Добавленные в проект устройства и их параметры отображаются в левой части главного окна в области устройств. При выборе устройства в правой части главного окна отображаются его параметры со значениями.

Graphic
Область устройств

В контекстном меню каждого из устройств доступны функции из главного меню Проект.

Graphic
Контекстное меню устройства
Параметры устройства
Graphic
Параметры устройства
Статусы устройств
Graphic

В сети

Устройство, с которым установлено соединение

Graphic

Не в сети

Устройство, связь с которым прервана

Graphic

Отредактировано

Значения параметров устройства были изменены в Owen Configurator, но еще не записаны в устройство

Graphic

Ошибка

При редактировании параметров введены некорректные значения

Graphic

Защищено паролем

Устройство защищено паролем

Graphic

Конфликт

Устройство в сети не совпадает с устройством в проекте

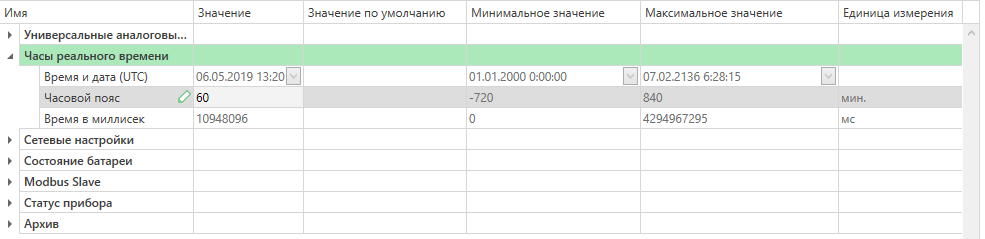

Область настроек параметров

После добавления устройства в проект в области настроек отображаются и редактируется значения параметров в виде таблицы.

Graphic
Область настроек параметров
  • Имя – по типам распределены доступные для устройства параметры;

  • Значение – для каждого параметра отображаются текущие значения. Нередактируемые значения отображаются серым цветом, редактируемые значения – черным;

  • Значение по умолчанию – значения заводской настройки устройства;

  • Минимальное значения – минимально допустимое значение параметра;

  • Максимальное значения – максимально допустимое значение параметра;

  • Единица измерения – физическая величина для измерения параметра.

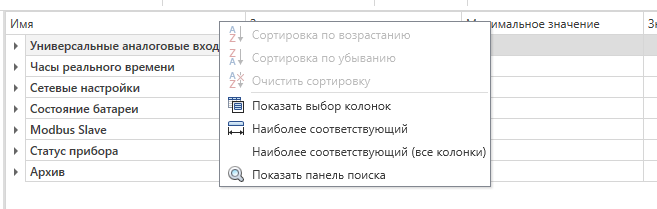

В контекстном меню заглавной строки таблицы можно настроить сортировку и отображение колонок или открыть строку поиска параметров – Показать панель поиска.

Graphic
Контекстное меню области параметров

В случае выбора команды Показать панель поиска над деревом параметров откроется поле ввода. После ввода части названия параметра в таблице ниже будут отображаться параметры и категории, имена которых содержат введенный текст.

Graphic
Поиск в области параметров

Нажатием кнопки Закрыть строка ввода скрывается, таблица возвращается к нормальному виду.

Порядок работы

Для начала работы с устройством следует:

  1. Подключить к ПК устройство с помощью одного из интерфейсов связи;

  2. Сконфигурировать параметры и загрузить значения параметров в устройство.

В Owen Configurator также можно просмотреть текущие параметры устройства.

Работа с проектом

В Owen Configurator проект создается с помощью добавления подключенного устройства. В проекте могут храниться конфигурации нескольких устройств.

Проект управляется с помощью команд из главного меню Файл.

Добавление устройств в проект

Для создания проекта следует добавить в него хотя бы одно устройство. Проект может содержать несколько устройств, работающих по различным протоколам.

Для добавления устройства следует нажать кнопку Graphic Добавить устройства в главном меню Проект. Откроется окно выбора интерфейса подключения и поиска устройств.

Graphic
Окно добавления устройства
Выбор интерфейса подключения

Устройства могут быть подключены к ПК по сети Ethernet, RS-485 или с помощью беспроводной технологии Wi-Fi. Если устройство подключено к ПК по интерфейсу USB, то работать с ним следует как с устройством, подключенным по сети RS-485. О способах подключения устройства к ПК см. руководство по эксплуатации прибора. Устройство, подключенное к ПК по сети RS-485, отображается в системе как COM-порт. В зависимости от способа подключения следует выбрать интерфейс в выпадающем меню Интерфейс:

Graphic
Выбор интерфейса
Примечание
Для конфигурирования модулей серии Мх210 следует выбрать интерфейс STMicroelectronics Virtual COM Port.

После выбора интерфейса можно приступить к поиску устройств в сети.

Настройка поиска различается в зависимости от интерфейса подключения:

Ethernet

Для добавления устройства по интерфейсу Ethernet в выпадающем меню Интерфейс следует выбрать пункт Ethernet.

Graphic
Выбор интерфейса Ethernet

Поиск устройств выполняется по IP-адресам. С помощью переключателя следует выбрать способ поиска:

  • Найти несколько устройств – задается диапазон IP-адресов для сканирования;

  • Найти одно устройство – задается один IP-адрес.

Для поиска группы устройств или устройства, адрес которого неизвестен, используется поиск в диапазоне адресов.

В поля ввода следует задать начальный и конечный адреса.

После нажатия кнопки Найти, будет просканирован каждый IP-адрес в указанном диапазоне. Результаты поиска для каждого IP-адреса будут отображены в поле справа.

Graphic
Найденное устройство

Если IP-адрес подключенного устройства известен, то для повышения скорости поиска следует выбрать вариант Найти одно устройство и в поле адреса ввести IP-адрес нужного устройства.

Graphic
Поиск устройства по IP-адресу

После нажатия кнопки Найти будет просканирован только указанный адрес. Результат будет отображен в окне справа.

Для устройств, подключенных по интерфейсу Ethernet, можно назначить IP-адреса. Подробнее см. разделНазначение IP-адреса устройству.

Назначение IP-адреса устройству

Для устройств, подключенных по интерфейсу Ethernet, можно назначить IP-адреса. Поддержку данной функции следует проверить в руководстве по эксплуатации устройства.

Для назначения IP-адреса устройству следует нажать на кнопку Graphic Назначить IP адреса в главном меню Проект. Откроется окно назначения IP-адресов с инструкцией.

Graphic
Окно назначения IP-адресов

IP-адреса могут быть назначены одному или группе устройств. Изначально устройства могут иметь одинаковые IP-адреса.

По завершении процесса результат будет отображен в правой части окна.

Graphic
Назначение IP-адресов группе устройств

После завершения назначения IP-адресов следует нажать кнопку Добавить устройства, устройства будут добавлены в проект с новыми IP-адресами.

Расширенные настройки

В случае изменения IP-адреса также могут быть применены расширенные настройки:

  • маски подсети;

  • основного шлюза;

  • основного и трех альтернативных DNS-серверов.

Поля для изменения расширенных настроек открываются раскрытием вкладки Отобразить расширенные настройки.

Graphic
Расширенные настройки

Измененные расширенные настройки записываются в устройство вместе с IP-адресом.

RS-485

Для добавления устройства по интерфейсу RS-485 или USB в выпадающем меню Интерфейс следует выбрать номер порта, к которому подключено устройство.

В меню Протокол выбирается протокол обмена с устройством. Протокол указан в руководстве по эксплуатации устройства.

Для каждого протокола требуются собственные настройки. В Owen Configurator поддерживаются следующие протоколы:

Настройки устройства в Owen Configurator должны совпадать с настройками в устройстве.

Graphic
Настройки интерфейса RS-485

После нажатия кнопки Найти найденные устройства будут отображены в поле справа.

Graphic
Найденные устройства

Протокол Modbus RTU

Для поиска устройств, работающих по протоколу Modbus RTU, следует:

  1. Выбрать протокол Modbus RTU в выпадающем меню Протокол.

    Graphic
    Выбор протокола
  2. В выпадающем меню Устройство выбрать наименование устройства. Наименования распределены по категориям.

    Graphic
    Выбор устройства
  3. Задать адрес устройства в сети:

    Graphic
    Адрес устройства

После нажатия кнопки Найти программа ищет устройство в сети. В правой части окна отобразится строка с найденным устройством.

Если не удалось установить связь с устройством, то строка будет выделена желтым цветом.

Graphic
Связь с устройством не установлена

Устройство может быть добавлено в проект и настроено. Как только физическое устройство с такими же сетевыми настройками будет подключено в сеть, программа установит с ним связь.

Протокол Owen Auto Detection

Для поиска устройств, работающих по протоколу Owen Auto Detection, следует:

  1. Выбрать протокол Owen Auto Detection в выпадающем меню Протокол:

    Graphic
    Выбор протокола
  2. Выбрать способ задания настроек подключения:

    • Авто (рекомендуемый вариант) – подключение с параметрами по умолчанию;

    • Задать самостоятельно – требуется задать настройки параметров устройства.

    Graphic
    Выбор настроек подключения

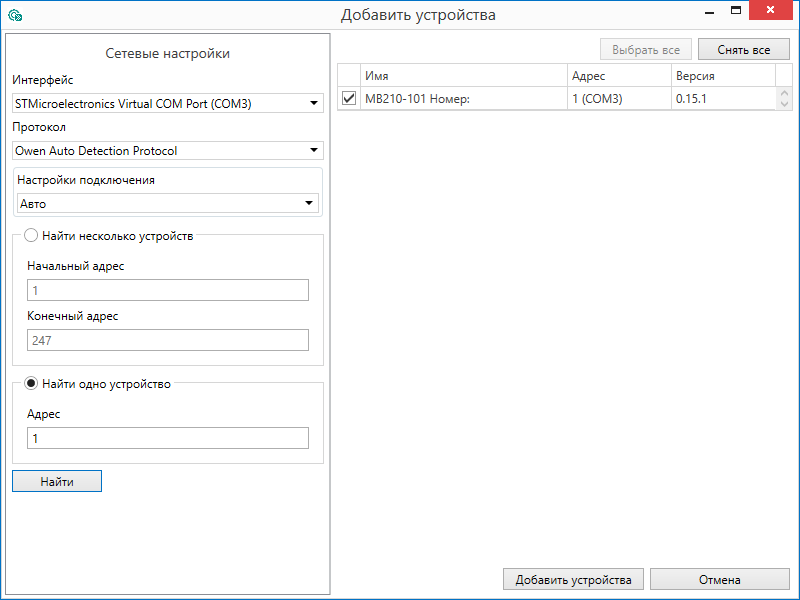

  3. Выбрать способ поиска с помощью переключателя:

    • Найти несколько устройств – задается диапазон адресов для сканирования. Для поиска группы устройств или устройства, адрес которого неизвестен, используется поиск в диапазоне адресов;

    • Найти одно устройство – задается адрес одного порта. Используется для повышения скорости поиска, если известен адрес подключенного устройства.

  4. Задать адрес или диапазон сетевых адресов.

    Graphic
    Выбор адреса

После нажатия кнопки Найти будет просканирован каждый указанный адрес.

Протокол ОВЕН

Для поиска устройств, работающих по протоколу ОВЕН, следует:

  1. Выбрать протокол Овен в выпадающем меню Протокол.

    Graphic
    Выбор протокола
  2. В выпадающем меню Устройство выбрать наименование устройства. Наименования распределены по категориям.

    Graphic
    Выбор устройства
  3. Задать настройки соединения и длину сетевого адреса.

    Graphic
    Настройки соединения
  4. Задать адрес устройства в сети.

    Graphic
    Адрес устройства

После нажатия кнопки Найти программа начнет искать устройство в сети. В правой части окна отобразится строка с найденным устройством.

Если не удалось установить связь с устройством, то строка будет выделена желтым цветом.

Graphic
Неустановленная связь с устройством

Устройство может быть добавлено в проект и настроено. Как только физическое устройство с такими же сетевыми настройками будет подключено к ПК, программа установит с ним связь.

Wi-Fi

В выпадающем меню Интерфейс следует выбрать пункт Wireless80211. Для поиска устройство должно быть подключено к одной беспроводной сети с ПК.

Graphic
Выбор интерфейса Wireless80211

Поиск устройств выполняется по IP-адресам. С помощью переключателя следует выбрать способ поиска:

  • Найти несколько устройств – задается диапазон IP-адресов для сканирования;

  • Найти одно устройство – задается один IP-адрес.

Для поиска группы устройств или устройства, адрес которого неизвестен, используется поиск в диапазоне адресов.

В поля ввода следует задать начальный и конечный адреса.

После нажатия кнопки Найти, будет просканирован каждый IP-адрес в указанном диапазоне. Результаты поиска для каждого IP-адреса будут отображены в поле справа.

Graphic
Выбор сетевых настроек

Если IP-адрес подключенного устройства известен, то для повышения скорости поиска следует выбрать вариант Найти одно устройство и в поле адреса ввести IP-адрес нужного устройства.

Graphic
Найденное устройство

После нажатия кнопки Найти будет просканирован только указанный адрес. Результат будет отображен в окне справа.

Работа офлайн

В проект могут быть добавлены устройства, которые не подключены к сети. Для них можно создать конфигурацию и задать сетевые настройки. В случае подключения соответствующего устройства в сеть созданная конфигурация будет загружена по команде Загрузить.

Чтобы добавить неподключенное устройство, следует выбрать пункт Работа офлайн в выпадающем меню Интерфейс.

В меню Устройства содержится библиотека устройств, которые могут быть сконфигурированы в Owen Configurator:

Graphic
Выбор устройства

После выбора устройства следует нажать кнопку Добавить. Выбранное устройство будет добавлено в поле справа.

Graphic
Окно добавления устройства

После выбора устройств для добавления в проект следует нажать кнопку Добавить устройства. Устройства будут добавлены в область устройств.

Graphic
Устройство в режиме офлайн

После подключения устройства к ПК следует задать настройки подключения, выбрав команду Graphic Изменение параметров подключения в контекстном меню устройства. Если настройки корректны, то связь с устройством будет установлена автоматически. Подробнее см. раздел изменение параметров подключения

Статусы найденных устройств

После завершения поиска строка устройства может быть выделена цветом:

  • Доступно – установлена связь с устройством, оно может быть отмечено и добавлено в проект;

    Graphic
    Установленная связь с устройством

  • Недоступно – связь с прибором не установлена, в случае наведения курсора на строку отображается всплывающая подсказка с текстом ошибки;

    Graphic
    Ошибка установки связи с устройством

  • Защищено паролем – невозможно добавить устройство, пока не введен пароль. Окно для ввода пароля открывается нажатием на строку с устройством. После ввода правильного пароля строка устройства отображается как для доступного устройства, оно может быть добавлено в проект;

    Graphic
    Защищенное паролем устройство

  • Устройство не найдено (для протоколов Modbus и ОВЕН) – устройство с заданными параметрами не найдено, но может быть добавлено в проект для настройки в офлайне.

    Graphic
    Устройство в режиме офлайн

После нажатия кнопки Добавить в проект выбранные устройства отобразятся в области устройств в главном окне.

Добавленные устройства можно настроить.

Изменение параметров подключения

Изменение параметров подключения следует производить, когда настройки подключения устройства в проекте не совпадают с настройками в сети. Это может произойти в следующих случаях:

  • устройство в сети было заменено на аналогичное устройство с другими настройками;

  • в проект было добавлено устройство офлайн с настройками по умолчанию, отличными от настроек физического устройства.

Связь с подключенным устройством может быть установлена, только если настройки подключения совпадают. Для редактирования настроек подключения следует выбрать команду Изменение параметров подключения в контекстном меню соответствующего устройства.

Graphic
Контекстное меню устройства в режиме офлайн

Откроется окно «Изменение параметров подключения».

Graphic
Окно изменения параметров подключения

После нажатия кнопки Применить окно закроется, настройки вступят в силу. Как только к ПК будет подключено устройство с соответствующими настройками, оно будет отображено в проекте как устройство В сети.

Конфигурирование

Считывание и запись параметров устройства

В случае выбора устройства в области устройств, в правой части главного окна будут отображаться значения его параметров.

Первично параметры устройства считываются во время добавления устройства в проект.

Чтобы считать текущие значения параметров из устройства, следует выбрать устройство и нажать кнопку Graphic Прочитать значения в контекстном меню устройства или в главном меню Проект.

Редактирование параметров устройства

Доступные для изменения параметры отображаются черным шрифтом. При нажатии на поле со значением параметра поле переходит в режим редактирования.

После ввода корректного значения строка отредактированного параметра будет выделена зеленым цветом, в поле наименования параметра появится пиктограмма Карандаш.

Graphic
Корректное введенное значение

В случае ввода некорректного значения будет отображено сообщение об ошибке. Если устройство содержит параметр с ошибкой, то записать конфигурацию в прибор невозможно.

Graphic
Некорректное значение

После ввода корректного для параметра значения новое значение может быть записано в прибор. Для этого нужно нажать кнопку Graphic Записать значения в контекстном меню устройства или в главном меню Проект.

Если в проекте выбрано устройство, защищенное паролем, то будет запрошен пароль. После ввода корректного пароля таблица с параметрами устройства будет отображаться обычным образом с возможностью редактирования доступных параметров.

Если связь с устройством прервалась, то все параметры в таблице могут быть отредактированы, но изменения не могут быть загружены в прибор. Настройки могут быть сохранены и после восстановления связи загружены в устройство.

Сравнение параметров при подключении устройства

Owen Configurator выполняет проверку совпадения параметров, хранящихся в устройстве, с соответствующими значениями в проекте. Проверка происходит в следующих случаях:

  • во время открытия проекта;

  • после изменения сетевых параметров, если устройство в сети;

  • в случае подключения устройства, которое не было в сети.

Если значения параметров не совпадают, то строка параметра будет обозначена как отредактированное и не загруженное в устройство значение (подсвечена зеленым).

Групповые операции

В области устройств можно выделить несколько устройств, тогда в области настройки параметров будут отображаться общие параметры, присутствующие во всех выделенных устройствах. Если устройства содержат общие наименования параметров, но эти параметры имеют различные значения, то поле значения будет отображаться пустым. Изменять параметры можно сразу для всех выделенных устройств.

В Owen Configurator доступны следующие групповые операции:

  • Записать – введенное значение записывается во все устройства группы;

  • Прочитать – считываются текущие значения параметров всех выделенных устройств;

  • Удалить – все устройства группы удаляются из проекта;

  • Настройка часов;

  • Создание/изменение пароля.

Дублирование значений

Для быстрого конфигурирования устройств применяется дублирование значений. Значения параметров одного устройства могут быть перенесены в любое количество выбранных устройств. Устройства должны иметь одинаковый набор параметров.

Для дублирования значений следует нажать кнопку Graphic Дублировать значения в контекстном меню исходного устройства или в главном меню Проект. Откроется окно со списком устройств с одинаковым набором параметров.

Флажками следует отметить те устройства, в которые будут продублированы значения параметров.

Graphic
Окно дублирования значений

Чек-бокс Дублирование сетевых настроек в окне служит для дублирования доступных для изменения сетевых настроек устройства.

Внимание
Дублирование сетевых настроек может привести к появлению в проекте устройств с одинаковыми адресами. После записи в устройство скопированных значений связь с устройством может быть потеряна.

Настройка часов

Часы реального времени могут быть настроены для одного или нескольких устройств.

Для настройки часов в списке устройств следует выделить нужные устройства и нажать кнопку Graphic Настройка часов в контекстном меню одного из устройств или в главном меню Проект.

Если одно из выбранных устройств содержит часы, то откроется окно, где может быть указано:

  • текущая дата;

  • время;

  • часовой пояс.

Graphic
Окно настройки часов

Чтобы синхронизировать часы устройства с ПК, следует нажать кнопку Установить дату и время компьютера.

Примечание
Значение поля Часовой пояс устройства не синхронизируется с ПК и задается самостоятельно.

После завершения записи на экране во всплывающем окне будет отображено уведомление об успешной записи значения часов с перечнем устройств, содержащих часы реального времени. Если в какое-либо из устройств не удалось записать значение, то будет отображено уведомление о неудачной операции с наименованием этого устройства.

Установка пароля

Пароль может быть установлен для одного или одновременно для нескольких устройств.

Для установки пароля в области устройств следует выделить нужные устройства и нажать кнопку Graphic Установить пароль в контекстном меню одного из устройств или в главном меню Проект.

Если пароль еще не создан, то в случае нажатия на кнопку Установить пароль откроется окно, где можно создать пароль в поле ввода. Пароль должен быть продублирован во втором поле ввода, чтобы избежать ошибок.

Graphic
Окно создания пароля

Если устройство уже защищено паролем, то в случае нажатия на кнопку Установить пароль откроется окно изменения пароля, в котором необходимо ввести текущий пароль, задать и подтвердить новый пароль.

Если в проекте присутствуют устройства с разными паролями, то изменять пароли лучше для каждого устройства отдельно.

Graphic
Окно изменения пароля

После записи пароля на экране будет выведено уведомление с указанием наименований устройств:

  • для которых установлен пароль;

  • для которых не удалось установить пароль.

После установки пароля во время работы в проекте для просмотра и редактирования параметров устройства будет запрашиваться пароль. В новом проекте для добавления устройства также необходимо ввести пароль.

Возможность удаления пароля см. в руководстве по эксплуатации устройства.

Прошивка устройства

Для обновления встроенного ПО устройства следует:

  1. Нажать на кнопку Graphic Прошить устройство в контекстном меню выбранного устройства или в главном меню Проект. Откроется диалоговое окно для прошивки устройства.

    Graphic
    Выбор источника загрузки прошивки

  2. Выбрать источник загрузки прошивки:

    • Загрузка из файла – требуется указать путь к файлу прошивки в окне проводника.

    • Загрузка из списка – выбрать прошивку из списка прошивок, доступных для загрузки в прибор данного типа.

  3. Подтвердить загрузку выбранной прошивки.

    Graphic

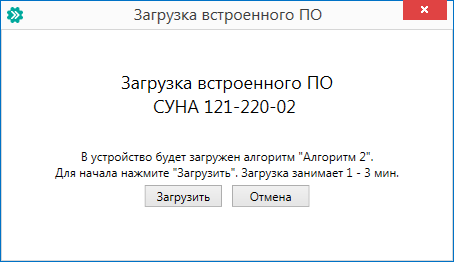

    Окно загрузки встроенного ПО

    Пока идет загрузка встроенного ПО в устройство, в окне будет отображаться индикатор загрузки.

    Graphic
    Загрузка встроенного ПО

  4. После завершения записи встроенного ПО в устройство отобразится уведомление о завершении прошивки. Чтобы изменения вступили в силу, следует перезагрузить устройство.

    Graphic
    Завершение загрузки

Настройка шлюза

Если в проект добавлен шлюз преобразования интерфейсов связи Ethernet/RS-485, то становится доступна функция Настроить шлюз. Для настройки шлюза следует нажать кнопку Graphic Настроить шлюз в контекстном меню шлюза в области устройств или во вкладке Проект в главном меню.

Откроется окно настроек шлюза.

Для шлюза доступны режимы работы:

  • Master в сети Ethernet/Slave в сети RS-485;

  • Master в сети RS-485/Slave в сети Ethernet.

В зависимости от выбранного режима работы в левой верхней части окна отображается условная схема подключения.

В области настроек параметров также отображаются сетевые параметры интерфейсов, которые считываются из шлюза.

Примечание
Во время настройки шлюза изменение сетевых параметров недоступно. Для изменения сетевых параметров следует внести изменения в дереве настроек прибора и записать параметры в прибор. Во время повторного открытия функции настроек шлюза после перезагрузки считаются измененные параметры.
Master в сети Ethernet/Slave в сети RS-485

Режим работы Master в сети Ethernet/Slave в сети RS-485 подразумевает, что Мастер сети находится в сети Ethernet.

Graphic
Настройки шлюза Master Ethernet/Slave RS-485

В режиме Master в сети Ethernet/Slave в сети RS-485 для шлюза можно выбрать протокол преобразования:

  • Modbus ASCII;

  • Modbus RTU.

Master RS-485/Slave Ethernet

Режим работы Master RS-485/Slave Ethernet подразумевает, что Мастер сети находится в сети RS-485.

Graphic
Настройки шлюза Master RS-485/Slave Ethernet

Если выбран режим с Мастером сети в интерфейсе RS-485, то в правой области окна следует задать соответствия сетевых параметров устройств в сети RS-485 (Slave ID) IP-адресам и портам в сети Ethernet. Для удобства каждому устройству можно присвоить свой номер (Slave ID) в сети Ethernet и добавить комментарий.

Graphic
Соответствие адресов устройств

Для добавления нового устройства в таблицу следует нажать на кнопку Добавить устройство ниже.

Чтобы удалить устройство из таблицы, следует нажать кнопку Graphic Удалить устройство в строке устройства.

Примечание
Максимальное количество Slave-устройств в режиме работы Master RS-485/Slave Ethernet – 31.

Просмотр параметров

Отслеживание параметров

Отслеживание параметров позволяет проверить правильность настроек сигналов во время пусконаладки, также изменять значения параметров в реальном времени.

Для отслеживания параметров устройства следует нажать на кнопку Graphic Отслеживание параметров в главном меню Проект или в контекстном меню добавленного устройства.

Откроется окно отслеживания параметров.

Graphic
Окно отслеживания параметров

В окно отслеживания могут быть добавлены параметры сразу нескольких устройств.

Добавленные параметры сохраняются в окне отслеживания до выхода из Owen Configurator.

Чтобы сгруппировать параметры по устройствам, следует перетащить заголовок Устройство в область над таблицей.

Graphic
Группировка параметров

Параметры для отслеживания также можно добавить вручную из таблицы параметров с помощью команды Добавить в отслеживание в контекстном меню значения параметра.

Graphic
Добавление параметра в отслеживание

Аналогично можно добавить все параметры одного типа в контекстном меню типа параметров.

Значения, доступные для редактирования, можно изменить таким же образом, как и в области настроек параметров. Для редактирования следует нажать на значения параметра. Новое значение будет передано в устройство нажатием клавиши Enter или перемещением курсора на другое поле.

Graphic
Редактирование значения

Если введено недопустимое значение, то оно не применится, и появится уведомление об ошибке с указанием допустимого значения.

Расположение строк можно изменить с помощью перетаскивания.

Чтобы удалить параметры из окна отслеживания параметров, следует нажать ПКМ на строке нужного параметра и выбрать команду.

Graphic
Удаление параметров из отслеживания
  • Удалить – удаление одного параметра из окна отслеживания (дублируется клавишей Delete);

  • Очистить список – удаление всех параметров из окна.

Сохранение архива

Для сохранения архивов устройств следует выделить устройства и выбрать команду Graphic Сохранить архив в главном меню Проект или в контекстном меню одного из устройств.

В открывшемся окне следует указать путь к папке, в которой будут созданы файлы архива, или создать новую папку нажатием кнопки Создать папку.

Graphic
Выбор директории сохранения архива

В указанной папке будут сохранены файлы архивов устройств в формате *.csv. Для каждого устройства создается отдельный файл архива.

После сохранения архивов отобразится уведомление.

Graphic
Уведомление о сохранении архива

Параметры устройства для обмена по сети

Для просмотра параметров устройства, доступных по сети, следует нажать на кнопку Graphic Параметры устройства в контекстном меню устройства или в главном меню Проект.

В открывшемся окне будут отображаться параметры устройства для обмена по сети.

Graphic
Окно просмотра параметров устройства для обмена по сети

В зависимости от типа протокола связи с устройством в таблице ниже будут отображаются следующие параметры:

Параметр

Имя параметра

Группа

Название группы в которой содержится параметр

Адрес

Адрес регистра

Адрес (hex)

Адрес регистра в шестнадцатеричной системе счисления

Количество регистров

Количество регистров, отведенное для хранения значения параметра

Функция чтения

Код функции чтения

Функция записи

Код функции записи

Тип данных

Тип данных параметра

Чтобы сохранить значения параметров в файле с расширением *.csv, следует нажать на кнопку Сохранить.

Информация об устройстве

Для просмотра информации об устройстве следует нажать на кнопку Graphic Информация об устройстве в контекстном меню устройства или в главном меню Проект.

Откроется окно с информацией об устройстве.

Graphic
Окно информации об устройстве

Для диагностики устройства следует нажать кнопку Обновить и считать актуальные значения и статусы качества параметров, которые отобразятся в окне. Корректные параметры никак не выделяются. Некорректные параметры выделяются красным цветом.

Конфликтная ситуация

Конфликтная ситуация – это ситуация, без разрешения которой дальнейшая работа с устройством невозможна. Условия возникновения и варианты разрешения конфликтной ситуации отличаются для каждого протокола обмена и модели устройства.

Обычно конфликтная ситуация возникает в том случае, когда устройство в проекте и устройство в сети не совпадают, но имеют одинаковые сетевые настройки.

Конфликт протокола ОВЕН

Конфликтная ситуация протокола ОВЕН возможна для устройств типа СУНА-121. Конфликт возникает, если алгоритм устройства в проекте не совпадает с алгоритмом устройства в сети.

Graphic
Диалоговое окно возникшей конфликтной ситуации

Варианты разрешения конфликта:

  1. Обновить ПО устройства.

    В случае выбора данного варианта ПО устройства в сети будет обновлено до алгоритма устройства из проекта. Для начала загрузки встроенного ПО следует подтвердить действие.

    Graphic
    Окно обновления встроенного ПО

  2. Заменить устройство в проекте на устройство из сети.

    В случае выбора данного варианта произойдет замена устройства в проекте на устройство из сети.

  3. Добавить в проект устройство из сети и оставить в проекте оба устройства.

    В случае выбора данного варианта устройство из сети добавится в проект с текущими коммуникационными настройками, устройство из проекта будет переведено в режим офлайн.

    Graphic
    Устройства в области устройств
