Руководство по эксплуатации

Используемые аббревиатуры

  • ПК – персональный компьютер.
  • ПЛК – программируемый логический контроллер.
  • ПО – программное обеспечение.

Введение

Настоящее руководство по эксплуатации предназначено для ознакомления с устройством, принципом работы и техническим обслуживанием модуля вывода МВ110-224.8ДФ (далее именуемый по тексту – «прибор», «модуль»).

Подключение, регулирование и техническое обслуживание прибора должны производиться только квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

Назначение

Прибор предназначен для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.

Прибор выполняет следующие функции:

  • контроль подачи напряжения питания на исполнительные механизмы (например, для защиты трехфазного двигателя методом регистрации обрыва одной из питающих его фаз),
  • подсчет числа включений оборудования или перебоев в подаче электропитания на оборудование, питающееся от сети 220 В частотой 50 Гц или от источника постоянного тока.

Прибор изготавливается согласно ТУ 4217-016-46526536-2009.

Технические характеристики и условия эксплуатации

Технические характеристики

Технические характеристики
ХарактеристикаЗначение
Питание

Напряжение питания (универсальное):

  • переменного тока

от 90 до 264 В (номинальное 230 В), частота от 47 до 63 Гц

  • постоянного тока

от 18 до 30 В (номинальное 24 В)

Потребляемая мощность, не более

6 ВА
Входы

Количество дискретных входов

8

Гальваническая развязка дискретных входов

Оптоэлектронная, межканальная

Электрическая прочность изоляции дискретных входов

1500 В

Номинальное значение входного напряжения

~220 В(частотой от 47 до 63 Гц) или 125 В

Максимальное входное напряжение, не более

~264 В (частотой от 47 до 63 Гц) или 310 В

Напряжение «логической единицы», не менее

~110 В (частотой от 47 до 63 Гц) или 150 В

Напряжение «логического нуля», не более

~20 В (частотой от 47 до 63 Гц) или 20 В

Ток «логической единицы», не менее

0,3 мА

Ток на дискретном входе при напряжении ~264 В (частотой от 47 до 63 Гц) или 310 В, не более

1,2 мА

Время задержки дискретного входа при изменении сигнала с «0» до «1» и обратно, не более

40 мс (для переменного напряжения частотой 50 Гц) или 15 мс (для постоянного напряжения)

Интерфейсы

Интерфейс связи с Мастером сети

RS-485

Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более

32

Максимальная скорость обмена по интерфейсу RS-485

115200 бит/с

Протоколы связи, используемые для передачи информации

DCON, Modbus-ASCII, Modbus-RTU, ОВЕН

Общие параметры

Габаритные размеры

(63 × 110 × 75) ± 1 мм

Степень защиты корпуса:

  • со стороны передней панели;

IP20

  • со стороны клеммной колодки

IP00

Средняя наработка на отказ

60 000 ч

Средний срок службы

10 лет

Масса, не более

0,5 кг

Условия эксплуатации

Условия эксплуатации:

  • температура окружающего воздуха от –10 до +55 °C;
  • относительная влажность воздуха не более 80 % (при +25 °C и более низких температурах без конденсации влаги);
  • атмосферное давление от 84 до 106,7 кПа;
  • закрытые взрывобезопасные помещения без агрессивных паров и газов.

По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N2 ГОСТ Р 52931.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 ГОСТ Р 52931.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 ГОСТ Р 52931.

По электромагнитной совместимости модули относятся к оборудованию класса А ГОСТ Р 51522.

Во время подачи импульсных помех допускается кратковременное прекращение обмена по сети RS-485. Обмен должен восстанавливаться сразу по окончании действия помехи.

Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ 12.2.007.0.

Во время эксплуатации, технического обслуживания и поверки следует соблюдать требования следующих документов:

  • ГОСТ 12.3.019;

  • «Правила технической эксплуатации электроустановок потребителей»;

  • «Правила охраны труда при эксплуатации электроустановок».

Во время эксплуатации прибора открытые контакты клеммника находятся под опасным для жизни напряжением. Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых разрешен только квалифицированным специалистам.

Любые подключения к прибору и работы по его техническому обслуживанию производить только при отключенном питании прибора и подключенных к нему устройств.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора.

Предупреждение
ЗАПРЕЩАЕТСЯ использование прибора при наличии в атмосфере кислот, щелочей, масел и иных агрессивных веществ.

Монтаж и демонтаж

Установка

Прибор может быть установлен на DIN-рейке 35 мм или закреплен на внутренней стенке шкафа с помощью винтов.

Для установки прибора на DIN-рейку следует:

  1. Подготовить место на DIN-рейке для установки прибора.
  2. Установить прибор на DIN-рейку.
  3. С усилием придавить прибор к DIN-рейке до фиксации защелки.

Для демонтажа прибора следует:

  1. Отсоединить линии связи с внешними устройствами.
  2. В проушину защелки вставить острие отвертки.
  3. Защелку отжать, после чего отвести прибор от DIN-рейки.

GraphicGraphic
Габаритные и установочные размеры

«Быстрая» замена

Конструкция клеммника позволяет оперативно заменить прибор без демонтажа подключенных к нему внешних линий связи.

Для замены прибора следует:

  1. Обесточить все линии связи, подходящие к прибору, в том числе линии питания.
  2. Открутить крепежные винты по краям обеих клеммных колодок прибора.
  3. Отделить съемную часть каждой колодки от прибора вместе с подключенными внешними линиями связи с помощью отвертки или другого подходящего инструмента.
  4. Снять прибор с DIN-рейки или вынуть прибор из щита.
  5. На место снятого прибора установить другой с предварительно удаленными разъемными частями клеммных колодок.
  6. Подсоединить к установленному прибору снятые части клеммных колодок с подключенными внешними линиями связи.
  7. Закрутить крепежные винты по краям обеих клеммных колодок.

Отсоединение клеммных колодок

Для отсоединения клеммных колодок следует:

  1. Отключить питание модуля и подключенных к нему устройств.
  2. Поднять крышку.
  3. Выкрутить винты.
  4. Снять колодку, как показано на рисунке.
Graphic
Отделение съемных частей клемм

Подключение

Порядок подключения

Для подключения прибора следует:

  1. Подсоединить прибор к источнику питания.
  2. Подсоединить датчики к входам прибора.
  3. Подсоединить линии связи интерфейса RS-485.
  4. Подать питание на прибор.

Рекомендации по подключению

Внешние связи следует монтировать проводом сечением не более 0,75 мм2. Для многожильных проводов следует использовать наконечники.

Graphic
Рекомендации для проводов

Общие требования к линиям соединений:

  • во время прокладки кабелей следует выделить линии связи, соединяющие прибор с датчиком, в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи;
  • для защиты входов прибора от влияния электромагнитных помех линии связи прибора с датчиком следует экранировать. В качестве экранов могут быть использованы как специальные кабели с экранирующими оплетками, так и заземленные стальные трубы подходящего диаметра. Экраны кабелей следует подключать к контакту функционального заземления (FE) со стороны источника сигнала;
  • фильтры сетевых помех следует устанавливать в линиях питания прибора;
  • искрогасящие фильтры следует устанавливать в линиях коммутации силового оборудования.

Монтируя систему, в которой работает прибор, следует учитывать правила организации эффективного заземления:

  • все заземляющие линии прокладывать по схеме «звезда» с обеспечением хорошего контакта к заземляемому элементу;
  • все заземляющие цепи должны быть выполнены проводами наибольшего сечения;
  • запрещается объединять клемму прибора с маркировкой «Общая» и заземляющие линии.

Защита энергонезависимой памяти от электромагнитных помех

В условиях сильных электромагнитных помех или в ситуации, когда не удалось обеспечить должный уровень защиты от них, возможно стирание данных, хранящихся в энергонезависимой памяти прибора. Эти данные (в основном конфигурационные параметры) могут быть восстановлены с помощью ПО «Конфигуратор М110». Для предотвращения подобного пропадания после конфигурирования прибора можно аппаратно защитить энергонезависимую память. Для этого следует открыть крышку корпуса и установить перемычку JP1 в положение «Замкнуто». Эту операцию следует проделывать с обесточенными прибором. В случае необходимости внесения изменений в конфигурацию прибора следует удалить перемычку X1 (см. в разделе).

Внимание
При установке перемычки X1 невозможно сохранение результатов, посчитанных счетчиками дискретных входов. В случае пропадания питания результаты счета будут обнуляться.

Назначение контактов клеммника

Общий чертеж прибора с указаниями номеров клемм и расположением переключателей JP и светодиодов представлен на рисунке ниже.

Graphic
Назначение контактов клеммника
Назначение контактов клеммной колодки

Назначение

Назначение

1

Питание ~90…264 В  или минус питания 18…30 В

13

RS-485 (B)

2

Питание ~90…264 В или плюс питания 18…30 В

14

RS-485 (A)

3

Не используется (NC)

15

Не используется (NC)

4

Не используется (NC)

16

Не используется (NC)

5

Вход 1A (DI1A)

17

Вход 5A (DI5A)

6

Вход 1B (DI1B)

18

Вход 5B (DI5B)

7

Вход 2A (DI2A)

19

Вход 6A (DI6A)

8

Вход 2B (DI2B)

20

Вход 6B (DI6B)

9

Вход 3A (DI3A)

21

Вход 7A (DI7A)

10

Вход 3B (DI3B)

22

Вход 7B (DI7B)

11

Вход 4A (DI4A)

23

Вход 8A (DI8A)

12

Вход 4B (DI4B)

24

Вход 8B (DI8B)

Предупреждение
Для входов 1–8 назначение контактов A и B следующее:
  • A – при подаче на вход постоянного напряжения контакт является плюсом, при подаче на вход переменного напряжения контакт равнозначен контакту B;
  • B – при подаче на вход постоянного напряжения контакт является минусом, при подаче на вход переменного напряжения контакт равнозначен контакту A.
Назначение перемычек

Перемычка

Назначение

JP1

Аппаратная защита энергонезависимой памяти прибора от записи. Заводское положение перемычки – снята (аппаратная защита отключена)

JP2

Восстановление заводских сетевых настроек. Заводское положение перемычки – снята (заводские сетевые настройки отключены)

JP3

Сервисная функция, перемычка должна быть разомкнута

Подключение питания

Питание переменного тока 230 В

Прибор следует питать напряжением 230 В переменного тока от сетевого фидера, не связанного непосредственно с питанием мощного силового оборудования.

Во внешней цепи рекомендуется установить выключатель, обеспечивающий отключение прибора от сети.

Питание постоянного тока 24 В

Прибор следует питать напряжением 24 В постоянного тока от локального источника питания подходящей мощности.

Источник питания следует устанавливать в том же шкафу электрооборудования, в котором устанавливается прибор.

Подключение по интерфейсу RS-485

Связь прибора по интерфейсу RS-485 выполняется по двухпроводной схеме.

Длина линии связи должна быть не более 1200 метров.

Обесточенный прибор следует подключать к сети RS-485 витой парой проводов, соблюдая полярность. Провод А подключается к выводу А прибора, аналогично соединяются между собой выводы В.

Подключение датчиков

Общие сведения

Прибор имеет входы, рассчитанные на подключение следующих сигналов:

  • переменного напряжения с уровнем «логической единицы» от 110 до 264 В (частотой 50 Гц);
  • сигналов постоянного тока с уровнем «логической единицы» от 150 до 310 В.

К дискретным входам прибора могут подключаться различные нагрузки и исполнительные механизмы, на которых следует контролировать наличие или отсутствие напряжения.

Graphic
Электрическая принципиальная схема входа (схемы других входов идентичны приведенной)

Подключение сигналов постоянного напряжения

Предупреждение
  1. Для подключения к дискретным входам сигналов постоянного напряжения с уровнем логической единицы от 150 до 310 В следует использовать марку провода, обеспечивающую достаточную изоляцию. Площадь поперечного сечения провода несущественна, т. к. входной ток дискретного входа менее 1,2 мА.
  2. Если требуется контролировать состояние конкретного исполнительного механизма или нагрузки (включено/выключено), то линии связи необходимо подключать напрямую от дискретного входа к клеммам данной нагрузки.
  3. Напряжения питания UП1–UП8 не должны быть более 310 В (постоянного тока).
  4. При подключении к входам постоянного напряжения следует соблюдать полярность.
Graphic
Схема подключения сигналов постоянного напряжения

Подключение сигналов переменного напряжения

Предупреждение
  1. Для подключения к дискретным входам сигналов переменного напряжения с уровнем логической единицы от 110 до 264 В следует использовать марку провода, обеспечивающую достаточную изоляцию. Площадь поперечного сечения провода несущественна, т. к. входной ток дискретного входа менее 1,2 мА.
  2. Если требуется контролировать состояние конкретного исполнительного механизма  или нагрузки (включено/выключено), то линии связи необходимо подключать напрямую от дискретного входа к клеммам данной нагрузки.
  3. Напряжения питания UП1–UП8 не должны быть более ~264 В.
Graphic
Схема подключения сигналов переменного напряжения

Подключение трехфазного двигателя

Предупреждение
  1. Для подключения к дискретным входам сигналов переменного напряжения с уровнем логической единицы от 110 до 264 В следует использовать марку провода, обеспечивающую достаточную изоляцию. Площадь поперечного сечения провода несущественна, т. к. входной ток дискретного входа менее 1,2 мА.
  2. Напряжения питания обмоток UФ1, UФ2 и UФ3 относительно нулевой фазы не должны быть более ~264 В.
Graphic
Схема подключения трехфазного двигателя (пример контроля обрыва питающих фаз)

Устройство и принцип работы

Принцип работы

Прибор работает в сети RS-485 по протоколам:

  • DCON;
  • Modbus-ASCII;
  • Modbus-RTU;
  • ОВЕН.

Тип протокола задается в ПО «Конфигуратор М110».

Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети.

Мастером может являться:

  • ПК;
  • ПЛК;
  • Панель оператора;
  • удаленный облачный сервис.

В сети RS-485 предусмотрен только один Мастер сети.

Каждый дискретный вход имеет собственный шестнадцатибитный счетчик количества включений напряжения на подключенной к входу нагрузке. Счет осуществляется по переднему фронту (при появлении на входе напряжения «логической единицы»). Минимальная длительность «логической единицы», регистрируемая дискретным входом составляет:

  • 15 мс для постоянного напряжения;
  • 40 мс для переменного напряжения.

В случае пропадания питания модуля результаты счета сохраняются в энергонезависимой памяти прибора. В случае переполнения счетчика его значение обнуляется, и счет продолжается.

Примечание
Если установлена перемычка JP1, то значения счетчиков не сохраняются в Retain, подробнее см. в разделе.

Индикация

На лицевой панели прибора расположены светодиоды:

Graphic

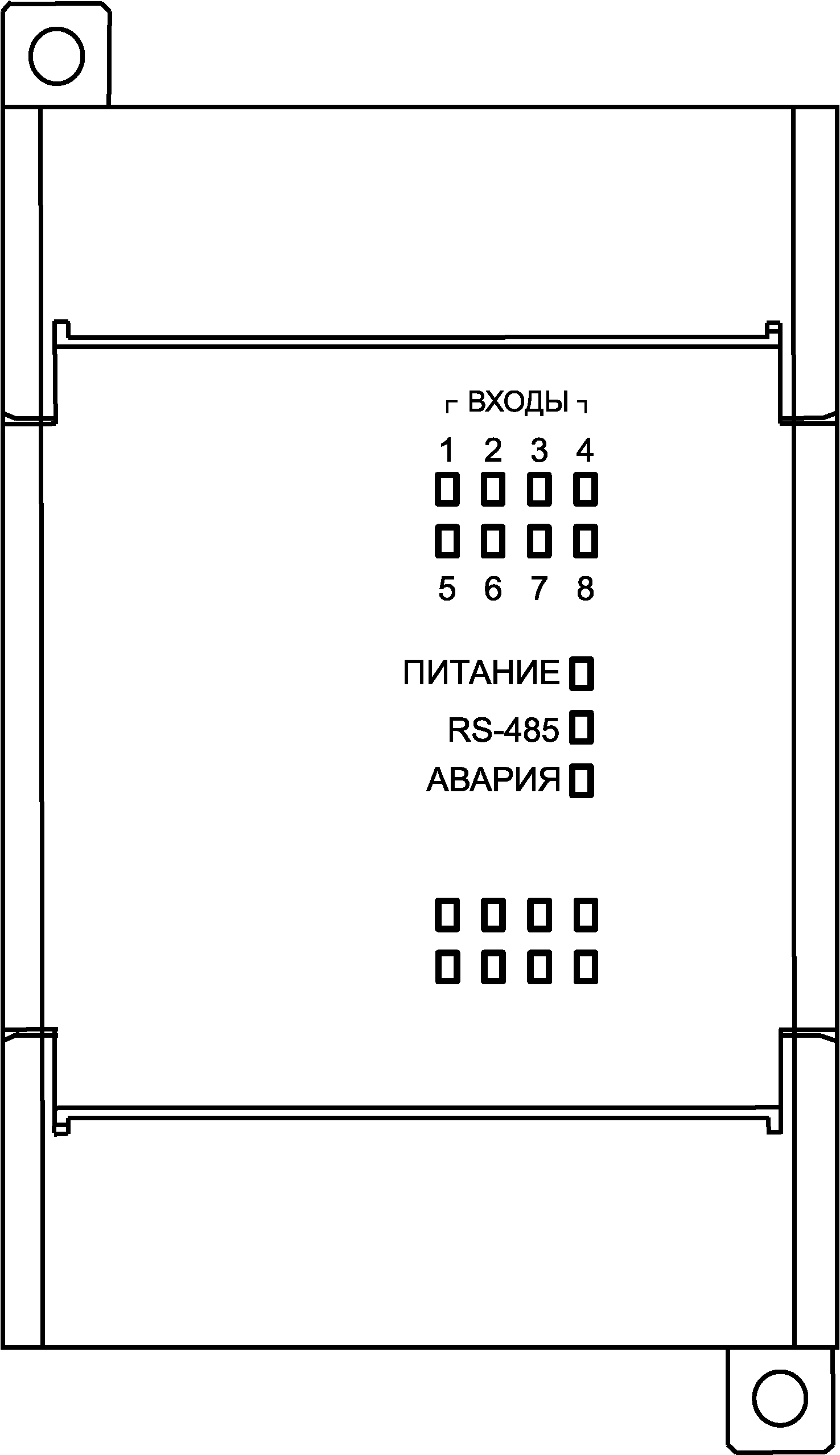

Лицевая панель прибора
Назначение светодиодов
СветодиодСостояние светодиодаНазначение
Входы 1...8СветитсяНа дискретный вход подана «логическая единица»
RS-485МигаетПередача данных по RS-485
ПитаниеСветитсяПитание подано
АварияСветитсяОбмен по сети RS-485 отсутствует дольше времени, установленного в параметре t.out

Настройка

Конфигурирование

Прибор конфигурируется с помощью ПО «Конфигуратор М110». Установочный файл располагается на сайте www.owen.ru.

Для конфигурирования прибора следует:

  1. Подключить прибор к ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB.

  2. Подать питание на прибор.

  3. Установить и запустить ПО «Конфигуратор М110».

  4. Выбрать настройки порта для установки связи с прибором.

    Graphic
    Выбор настроек порта
  5. Выбрать модель прибора.

    Graphic
    Выбор модели прибора
  6. В открывшемся главном окне задать конфигурационные параметры (см. приложение Настраиваемые параметры).

    Graphic
    Главное окно
  7. После задачи параметров записать настройки в прибор, выбрав команду в главном меню Прибор → Записать все параметры.

Подробная информация о работе с ПО «Конфигуратор М110» представлена в руководстве пользователя на сайте www.owen.ru.

Конфигурационные и оперативные параметры

Параметры в приборе разделяются на группы:

  • конфигурационные;
  • оперативные.

Конфигурационные параметры – это параметры, определяющие конфигурацию прибора: структуру и сетевые настройки. Значения этих параметров следует задавать с помощью ПО «Конфигуратор М110».

Значения конфигурационных параметров хранятся в энергонезависимой памяти прибора и сохраняются при выключении питания.

Оперативные параметры – это данные, которые прибор получает или передает по сети RS-485. В сеть они передаются ПК, контроллером или прибором-регулятором. Оперативные параметры отражают текущее состояние регулируемой системы.

Каждый параметр имеет имя, состоящее из латинских букв (до четырех), которые могут быть разделены точками, и название. Например, «Задержка ответа по RS-485» Rs.dL, где «Задержка ответа по RS-485» – название, Rs.dL – имя.

Конфигурационные параметры имеют также индекс – цифру, отличающую параметры однотипных элементов. Индекс передается вместе со значением параметра. Во время работы с ПО «Конфигуратор М110» индексы не отображаются.

Оперативные параметры не имеют индекса. Они индексируются через сетевой адрес. В приборе есть несколько оперативных параметров. Для непосредственного считывания значений счетчиков дискретных входов есть оперативный параметр r.Cou.

Восстановление заводских настроек

Восстановление заводских сетевых настроек прибора используется во время восстановления связи между ПК и прибором в случае утери информации о заданных значениях сетевых параметров прибора.

Для восстановления заводских сетевых настроек прибора следует:

  1. Отключить питание прибора.
  2. Открыть заглушку на лицевой панели прибора.
  3. Установить проволочную перемычку JP2 в положение «Замкнуто» (см. рисунок). Прибор работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров:
  4. Включить питание.
    Внимание
    Напряжение на некоторых элементах прибора опасно для жизни! Прикосновение к ним при неотключенном напряжении питания прибора недопустимо.
  5. Запустить ПО «Конфигуратор М110».
  6. В окне установки связи задать значения заводских сетевых параметров (в соответствии с данными таблицы) или нажать кнопку «Заводские сетевые настройки».

    Связь с прибором установится с заводскими значениями сетевых параметров.

  7. Считать значения сетевых параметров прибора, выбрав команду Прибор | Прочитать все параметры или открыв папку «Сетевые параметры».
  8. Зафиксировать на бумаге значения сетевых параметров прибора, которые были считаны (или перестроить прибор на требуемые сетевые параметры).
  9. Закрыть ПО «Конфигуратор М110».
  10. Отключить питание прибора.
  11. Снять ранее установленную перемычку JP2.
  12. Включить питание прибора и запустить ПО «Конфигуратор М110».
  13. Установить зафиксированные ранее значения параметров в окне Установка связи с прибором.
  14. Нажать кнопку «Установить связь».
  15. Проверить наличие связи с прибором, выбрав команду Прибор | Проверка связи с прибором.
Заводские значения сетевых параметров прибора

Параметр

Описание

Заводская установка

bPS

Скорость обмена данными

9600 бит/с

PrtY

Тип контроля четности слова данных

Отсутствует

Sbit

Количество стоп-битов в посылке

1

A.Len

Длина сетевого адреса

8 бит

Addr

Базовый адрес прибора

16

Prot

Протокол обмена

ОВЕН

Rs.dl

Задержка ответа по RS-485

2 мс

Интерфейс RS-485

Базовый адрес прибора в сети RS-485

Каждый прибор в сети RS-485 должен иметь свой уникальный базовый адрес. Базовый адрес прибора задается в ПО «Конфигуратор М110» (параметр Addr).

Адресация в сети RS-485
ПараметрЗначение
Протокол ОВЕН*
Диапазон значений базового адреса при 8-битной адресацииот 0 до 247
Диапазон значений базового адреса при 11-битной адресацииот 0 до 2032
Широковещательный адрес при 8-битной адресации255
Широковещательные адреса при 11-битной адресацииот 2040 до 2047
Базовый адрес прибора по умолчанию16
Базовый адрес каждого следующего прибора[базовый адрес предыдущего прибора] + 8
Протокол Modbus
Диапазон значений базового адресаот 1 до 247
Широковещательный адрес0
Протокол DCON
Диапазон значений базового адресаот 0 до 255
Примечание

* Длина базового адреса определяется параметром A.Len во время задания сетевых настроек. В адресе может быть 8, либо 11 бит.

Протокол ОВЕН

По протоколу ОВЕН опрос состояния дискретных входов и счетчиков производится через оперативные параметры прибора.

Оперативные параметры протокола ОВЕН

Параметр

Индексация (в адресе)

Наименование

Тип

Значения

Комментарии

r.Cn

не индексируется (один на весь прибор)

Текущее состояние дискретных входов

Int16

0…255

Битовая маска текущего состояния всех дискретных входов прибора.

Только чтение.

r.Cou

от 0 до 7 (номер дискретного входа – 1)

Значение счетчика дискретного входа

Int16

0…65535

Показывает количество импульсов, посчитанных дискретным входом. Счетчик обнуляется записью 0 в данный параметр

В параметре r.Cn бит, равный 0, соответствует состоянию «Разомкнут», равный 1, соответствует состоянию «Замкнут». Старший бит соответствует входу с наибольшим номером.

№ бита15870

Значение

состояние входов с 16 до 9

состояние входов с 8 до 1

Адресация оперативных параметров протокола ОВЕН

Каждый вход прибора имеет собственный сетевой адрес. Таким образом, прибор занимает 8 адресов в адресном пространстве сети RS-485. Адреса прибора должны следовать подряд. Для удобства задания адресов задается только Базовый адрес, который соответствует адресу Входа 1. Для каждого последующего входа адрес увеличивается на 1.

Пример
Пусть Базовый адрес прибора Addr = 32. Тогда для считывания значения счетчика первого дискретного входа следует прочитать r.Cou с сетевым адресом 32, для считывания значения счетчика второго дискретного входа – параметр r.Cou с сетевым адресом 33 и т. д.
Оперативные параметры прибора

Вход 1

Вход 2

Вход 3

Вход 4

Вход 5

Вход 8

Расчет сетевого адреса

Базовый адрес

(Addr)

Addr + 1

Addr + 2

Addr + 3

Addr + 4

Addr + 7

Сетевой адрес Входа

32

33

34

35

36

39

То есть восьмиканальный прибор с точки зрения работы с его оперативными параметрами «распадается» на 8 одноканальных приборов.

Протокол Modbus

Работа по протоколу Modbus может идти в режимах ASCII или RTU, в зависимости от заданного значения параметра Prot.

По протоколу Modbus возможно считывание битовой маски состояния всех дискретных входов (регистр с номером 51 (0х33)). В регистре используются биты с 0 по 7, старший из них соответствует входу с наибольшим номером. Бит, равный 0, соответствует состоянию входа «Разомкнут», равный 1 — состоянию «Замкнут».

№ бита

15870

Значение

Состояние входов с 16 до 9

Состояние входов с 8 до 1

Значение счетчиков дискретных входов можно считать из регистров с номерами от 64 (0х40) до 71 (0х47). Счетчики обнуляются записью 0 в эти регистры.

Запись регистров осуществляется командой 16 (0x10), чтение – командами 3 (0x03) или 4 (0x04).

Полный список регистров Modbus приведен в Приложении Регистры протокола Modbus.

Протокол DCON

Для работы с дискретными входами и счетчиками по протоколу DCON в модуле реализованы 3 команды:

  • считать значения дискретных входов (вариант № 1 и вариант № 2);

  • считать значения счетчика дискретного входа;

  • обнулить состояние счетчика дискретного входа.

Считать значения дискретных входов (вариант № 1)

Посылка:

@AA[CHK](cr)

где AA – адрес модуля от 0x00 до 0xFF;

[CHK] – контрольная сумма;

(cr) – символ перевода строки (0х0D).



Ответ:

  • в случае приема допустимой команды:

    (данные)[CHK](cr)
  • при нераспознанной команде:

    ?АА[CHK](cr)

где (данные) – 16 бит значений, описанные в таблице.

Соответствие состояний дискретных входов битам данных

№ бита

15870

Значение

Состояние входов с 16 до 9

Состояние входов с 8 до 1

Внимание
Для протокола DCON бит, равный 1, означает, что вход «Разомкнут», бит, равный 0, – что вход  «Замкнут».

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то ответ не посылается.

Пример

Посылка:

>@10[CHK](cr) – запрос состояния дискретных входов с модуля с шестнадцатеричным адресом 10.

Ответ:

>00FF[CHK](cr) – все дискретные входы в состоянии «Разомкнут».

Считать значения дискретных входов (вариант № 2)

Посылка:

$AA6[CHK](cr)

где AA – адрес модуля от 0x00 до 0xFF;

6 – команда чтения значения дискретных входов;

[CHK] – контрольная сумма;

(cr) – символ перевода строки (0х0D).

Ответ:

  • в случае приема допустимой команды:

    !(данные)[CHK](cr)
  • при нераспознанной команде:

    ?АА[CHK](cr)

где (данные) – три байта значений, описанные в таблице.

Соответствие состояний дискретных входов битам данных

№ бита

231615870

Значение

Состояние входов с 16 до 9

Состояние входов с 8 до 1

Всегда равны 0

Внимание
Для протокола DCON бит, равный 1, означает, что вход «Разомкнут», бит, равный 0, – что вход  «Замкнут».

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то ответ не посылается.

Пример

Посылка:

>$106[CHK](cr) – запрос состояния дискретных входов с модуля с шестнадцатеричным адресом 10.

Ответ:

>!000300[CHK](cr) – дискретные входы № 1, 2 в состоянии «Разомкнут», остальные в состоянии «Замкнут».

Считать значения счетчика дискретного входа

Посылка:

#AAN[CHK](cr)

где AA – адрес модуля от 0x00 до 0xFF;

N – номер входа от 0х0 до 0хF;

[CHK] – контрольная сумма;

(cr) – символ перевода строки (0х0D).



Ответ:

  • в случае приема допустимой команды:

    !(данные)[CHK](cr)
  • в случае запроса счетчика с несуществующего входа или при нераспознаваемой команде:

    ?АА[CHK](cr)

где (данные) – результат вычисления в диапазоне от 00000 до 65535 в десятичном виде (строка 5 символов).

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то никакого ответа не требуется.

Пример

Посылка:

>#101[CHK](cr) – запрос состояния счетчика входа № 2 модуля с шестнадцатеричным адресом 10.

Ответ:

>!00347[CHK](cr) – значение счетчика равно 347 (в десятичном виде).

Обнулить состояние счетчика дискретного входа

Посылка:

$AACN[CHK](cr)

где AA – адрес модуля от 0x00 до 0xFF;

C – команда сброса значения счетчика (С – большая латинская);

N – номер дискретного входа от 0х0 до 0хF;

[CHK] – контрольная сумма;

(cr) – символ перевода строки (0х0D).



Ответ:

  • в случае приема допустимой команды:

    !АА[CHK](cr)
  • при нераспознаваемой команде:

    ?АА[CHK](cr)

Если в посылке синтаксическая ошибка или ошибка в контрольной сумме, то никакого ответа не требуется.

Пример

Посылка:

>$10С1[CHK](cr) – обнулить состояние счетчика входа № 2 модуля с шестнадцатеричным адресом 10.

Ответ:

>!10[CHK](cr) – значение счетчика обнулено.

Контрольная сумма (CHK) позволяет обнаружить ошибки в командах, отправленных из ведущего устройства, а также в ответах ведомого. Контрольная сумма (CHK) передается как коды двух ASCII символов (от 0x00 до 0xFF) и представляет собой сумму ASCII кодов всех символов посылки не включая код символа переноса строки. В случае переполнения суммы, старшие разряды отбрасываются.

Примечание
Вся информация, содержащаяся в кадре, включая адрес прибора, данные, CHK и символ перевода строки, передается в ASCII кодах. Следует обратить внимание, что использование ASCII кодов строчных латинских символов недопустимо.

Режим «Авария»

В случае отсутствия запросов от Мастера сети RS-485 в течение времени тайм-аута прибор переходит в режим «Авария». На передней панели прибора загорается светодиод «Авария». Время тайм-аута задается в параметре «Максимальный сетевой тайм-аут» (t.out).

Значение параметра t.out задается в секундах (в диапазоне от 0 до 600) в ПО «Конфигуратор М110» или по протоколу Modbus.

Если задано значение 0, то параметр не функционирует, т. е. прибор не переводится в режим «Авария».

Если в режиме «Авария» на прибор приходит какой-либо запрос от Мастера сети, то прибор выходит из режима «Авария», индикатор «Авария» гаснет.

Техническое обслуживание

Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования безопасности из раздела.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие процедуры:

  • проверка крепления прибора;
  • проверка винтовых соединений;
  • удаление пыли и грязи с клеммника прибора.

Упаковка

Прибор упаковывается в соответствии с ГОСТ 23088 в потребительскую тару, выполненную из коробочного картона согласно ГОСТ 7933.

Для почтовой пересылки прибор упаковывается в соответствии с ГОСТ 9181.

Маркировка

На корпус прибора нанесены:

  • наименование прибора;
  • степень защиты корпуса по ГОСТ 14254;
  • напряжение и частота питания;
  • потребляемая мощность;
  • класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;
  • знак соответствия требованиям ТР ТС (ЕАС);
  • страна-изготовитель;
  • заводской номер прибора и год выпуска.

На потребительскую тару нанесены:

  • наименование прибора;
  • знак соответствия требованиям ТР ТС (ЕАС);
  • страна-изготовитель;
  • заводской номер прибора и год выпуска.

Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

Комплектность

НаименованиеКоличество
Прибор1 шт.
Паспорт и Гарантийный талон1 экз.
Руководство по эксплуатации1 экз.
Примечание
Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

Настраиваемые параметры

Полный перечень параметров прибора с указанием типов, имен, HASH-сверток, способа индексации и диапазонов значений приведен в файле «Параметры МВ110-8ДФ», который доступен на странице товара на сайте www.owen.ru.

Общие параметры

Имя параметра

Название параметра

Допустимые значения

Заводская установка

dev

Имя прибора

до 8 символов

MV110-8F

ver

Версия прошивки

до 8 символов

Конфигурационные параметры

Параметр

Допустимые значения

Заводская установка

Имя

Название

Папка «Сетевые параметры»
bPS

Скорость обмена данными

0 – 2,4 кбод;

1 – 4,8 кбод;

2 – 9,6 кбод;

3 – 14,4 кбод;

4 – 19,2 кбод;

5 – 28,8 кбод;

6 – 38,4 кбод;

7 – 57,6 кбод;

8 – 115,2 кбод

2

LEn

Длина слова данных

0 – 7;

1 – 8

1

PrtY

Тип контроля четности слова данных

0 – отсутствует (no);

1 – четность (Even);

2 – нечетность (Оdd)

0

Sbit

Количество стоп-битов в посылке

0 – 1 стоп-бит;

1 – 2 стоп-бита

1 стоп-бит

A.LEn

Длина сетевого адреса

0 – 8 бит

1 – 11 бит

8 бит

Addr

Базовый адрес прибора

Протокол ОВЕН:

0…239 для A.LEn = 8;

0…2024 для A.LEn = 11.

Протокол Modbus: 1…247.

Протокол DCON: 0…255

16

t.out

Максимальный сетевой тайм-аут

0…600 с

0

Prot

Протокол обмена

0 – ОВЕН;

1 – Modbus-RTU;

2 – Modbus-ASCII;

3 – DCON

0

Rs.dL

Задержка ответа по RS-485

0…45 мс

2

Примечание
Из-за аппаратных ограничений невозможно использование в приборе следующих сочетаний сетевых параметров:
  • PrtY = 0, Sbit = 0, LEn = 0 (контроль четности отсутствует, 1 стоп-бит, 7 бит);
  • PrtY = 1, Sbit = 1, LEn = 1 (проверка на четность, 2 стоп-бита, 8 бит);
  • PrtY = 2, Sbit = 1, LEn = 1 (проверка на нечетность, 2 стоп-бита, 8 бит).

Регистры протокола Modbus

Регистры протокола Modbus

Параметр

Значение,

[ед. изм.]

Тип

Адрес регистра

(Hex)

(Dec)

Максимальный сетевой тайм-аут

1…600 [с]

Int16

0030

0048

Битовая маска значений входов

0…255

Int16

0033

0051

Значение счетчика входа № 1

0…65535 [имп]

Int16

0040

0064

Значение счетчика входа № 2

0…65535 [имп]

Int16

0041

0065

Значение счетчика входа № 3

0…65535 [имп]

Int16

00420066

Значение счетчика входа № 4

0…65535 [имп]

Int16

00430067

Значение счетчика входа № 5

0…65535 [имп]

Int16

00440068

Значение счетчика входа № 6

0…65535 [имп]

Int16

00450069

Значение счетчика входа № 7

0…65535 [имп]

Int16

00460070

Значение счетчика входа № 8

0…65535 [имп]

Int16

0047

0071

Примечание
  1. Запись в регистры осуществляется командой 16 (0х10), чтение – командами 03 или 04 (прибор поддерживает обе команды).
  2. Счетчики обнуляются записью 0 в регистры хранения результатов счета.
  3. В регистрах битовых масок значений входов старший бит соответствует входу с наибольшим номером: бит, равный 1, соответствует состоянию входа «Замкнут».

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

Опасность
Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.
Внимание
Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может привести к небольшим травмам.
Предупреждение
Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая может привести к повреждению имущества.
Примечание
Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации, а также информацию для эффективной и безаварийной работы оборудования.
Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с любым ущербом, возникшим в результате установки или использования прибора с нарушением действующей нормативно-технической документации.
