1-RU-45795-1.20

Руководство по эксплуатации

Введение

Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, функциями, монтажом, подключением, настройкой и обслуживанием измерителя аналоговых сигналов универсального ИТП-16, в дальнейшем по тексту именуемого «прибор».

Прибор выпускается согласно ТУ 26.51.43-003-46526536-2016. Прибор имеет сертификат RU.C.34.158.A № 69195 от 13.03.2018 г.

Прибор изготавливается в нескольких модификациях, отличающихся друг от друга конструктивным исполнением и цветом индикации:

Graphic

ИТП-16.КР.Щ9.К,

измеритель аналоговых сигналов универсальный с красным цветом индикации в корпусе щитового крепления (Щ9) с выходом типа транзисторный ключ (К).

Назначение и функции

Прибор предназначен для измерения и индикации сигналов от термопреобразователей сопротивления, термоэлектрических преобразователей, пирометров и сигналов постоянного напряжения.

Функции прибора:

  • измерение и отображение значения измеряемой физической величины на цифровом индикаторе;

  • сигнализация о нахождении измеряемой физической величины в критической зоне;

  • регулирование измеряемой физической величины по on/off закону с помощью дискретного выхода на основе транзисторного ключа;

  • индикация обрыва или короткого замыкания в линии связи «прибор-датчик».

Технические характеристики и условия эксплуатации

Технические характеристики и условия эксплуатации

Наименование

Значение

Питание

Напряжение питания

10…30 В постоянного тока (номинальное напряжение 24 В)

Потребляемая мощность, не более

1 Вт

Входные сигналы

Количество каналов

1

Входное сопротивление при измерении напряжения, не менее

250 кОм

Измерение температуры при помощи температурных преобразователей типа

см. раздел

Время опроса входа, не более

1 с

Метрологические характеристики

Основная приведенная погрешность, не более:

  • ТС, унифицированные сигналы напряжения
  • ТП



± 0,25 %

± 0,5 %

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды

не более 0,2 предела основной погрешности измерения на каждые 10 °С

Выходные сигналы

Транзисторный ключ n-p-n:

  • максимальный постоянный ток нагрузки

  • максимальное напряжение постоянного тока



200 мА

42 В

Электрическая прочность изоляции
Для цепей:
  • вход-выход;

  • вход-питание;

  • выход-питание;

  • питание-корпус

500 В

Корпус

Габаритные размеры прибора

48 × 26 × 65 мм

Степень защиты корпуса:

  • со стороны лицевой панели
  • со стороны клемм



IP54

IP20

Средняя наработка на отказ

100000 ч

Средний срок службы

12 лет

Масса прибора в упаковке, не более

0,1 кг

Условия эксплуатации

Диапазон рабочих температур

–40...+60 °С

Относительная влажность воздуха при +35 °С и более низких температурах без конденсации влаги

до 80 %

Атмосферное давление

84 ...106,7 кПа

Окружающая среда

закрытые взрывобезопасные помещения без агрессивных паров и газов

Устойчивость к механическим воздействиям

группа N2 по ГОСТ Р 52931–2008

Устойчивость к электромагнитным воздействиям

по ГОСТ Р МЭК 61326-1-2014 класс А с критерием качества функционирования А

Уровень излучения радиопомех (помехоэмиссия)

по ГОСТ 30804.6.3-2013

Типы входных сигналов

Сигналы и датчики

Индикация

Обозначение датчика

Диапазон измерений,°С

Индикация

Обозначение датчика

Диапазон измерений,°С

Термопреобразователи сопротивления по ГОСТ 6651-2009

c50

Cu50

(α = 0,00426 °С-1)*

–50…+200

P500

Pt500

(α = 0,00385 °С -1)

–200…+850

c.50

50М

(α = 0,00428 °С -1)

–180…+200

P.500

500П

(α = 0,00391 °С -1)

–200…+850

P50

Pt50

(α = 0,00385 °С-1)

–200…+850

c 500

Cu500

(α = 0,00426 °С -1)

–50 …+200

P.50

50П

(α = 0,00391 °С -1)

–200…+850

c .500

500М

(α = 0,00428 °С -1)

–180 …+200

c100

Cu100

(α = 0,00426 °С-1)

–50…+200

n500

Ni500

(α = 0,00617 °С -1)

–60…+180

c.100

100М

(α = 0,00428 °С-1)

–180…+200

c1E3

Cu1000

(α = 0,00426°С-1)

–50…+200

P100

Pt100

(α = 0,00385 °С -1)

–200…+850

c.1E3

1000М

(α = 0,00428 °С-1)

–180…+200

P.100

100П

(α = 0,00391 °С -1)

–200…+850

P1E3

Pt1000

(α = 0,00385 °С-1)

–200…+850

N100

Ni100

(α = 0,00617 °С -1)

–60…+180

P.1E3

1000П

(α = 0,00391 °С-1)

–200…+850

n1E3

Ni1000

(α = 0,00617 °С-1)

–60…+180

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

tP.L

TХК (L)

–200…+800

tP.S

TПП (S)

–50…+1750

tP.KA

TХА (К)

–200…+1300

tP.r

TПП (R)

–50…+1750

tP.J

TЖК (J)

–200…+1200

tP.b

TПР (В)

+200…+1800

tP.n

TНН (N)

–200…+1300

tP.A1

TВР (А-1)

0…+2500

tP.t

TМК (Т)

–250…+400

tP.A2

TВР (А-2)

0…+1800

Термоэлектрические преобразователи по DIN 43710

tP.A3

TВР (А-3)

0…+1800

tP.tL

TypeL

–200…+900

Пирометры суммарного излучения по ГОСТ 10627-71

Сигнал напряжения по ГОСТ 26.011-80

PK15

РК-15

+400…+1500

0-1

0…1 В

–999…9999

PK20

РК-20

+600…+2000

Сигнал напряженияPC20

РС-20

+900…+2000

50.50

–50…+50 мВ

–999…9999

Примечание
* Коэффициент, определяемый по формуле Graphic, где R100, R0 - значения сопротивления термопреобразователя сопротивления по номинальной статической характеристике соответственно при 100 и 0 °С, и округляемый до пятого знака после запятой.

Меры безопасности

По способу защиты человека от поражения электрическим током прибор относится к изделиям класса III по ГОСТ 12.2.007.0-75.

При эксплуатации, техническом обслуживании и поверке необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок потребителей».

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора. Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Подключение, регулировка и техобслуживание прибора должны производиться только квалифицированными специалистами, изучившими настоящее руководство по эксплуатации.

Монтаж

Установка прибора щитового крепления

Для установки прибора следует:

Graphic

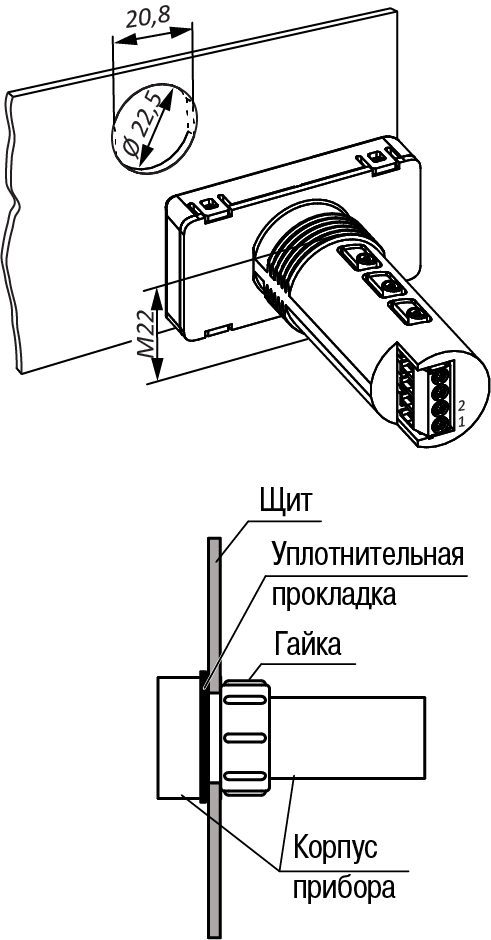

Монтаж прибора щитового крепления

  1. Подготовить в щите круглое отверстие диаметром 22,5 мм (см. рисунок).
  2. Надеть на тыльную сторону передней панели прибора уплотнительную прокладку из комплекта поставки.
  3. Цилиндрическую часть прибора разместить в отверстии щита.
  4. Надеть на цилиндрическую часть прибора гайку из комплекта поставки и закрутить ее.
  5. Обеспечить доступ к цилиндрической части прибора за щитом.
Демонтаж прибора следует производить в обратном порядке.

Graphic
Габаритные размеры корпуса

Подключение

Подготовка к работе

Во время прокладки кабелей следует выделить линии связи, соединяющие прибор с датчиком в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи.

Для качественного зажима и обеспечения надежности электрических соединений рекомендуется использовать:

  • Медные многожильные кабели, диаметр после лужения 0,9 мм (17 жил, AWG 22) или 1,1 мм (21 жила, AWG 20).

  • Медные одножильные кабели, с диаметром от 0,51 до 1,02 мм (AWG 24-18).

Концы кабелей следует зачистить от изоляции на 8±0,5 мм (см. рисунок) и, если необходимо, облудить.

Graphic
Характеристики кабелей

При закреплении и извлечении кабеля, чтобы не повредить клеммник, необходимо соблюдать правила, приведенные под рисунками ниже.

Graphic
Закрепление провода в клемме

Убедиться, что кабель не поврежден и не изогнут. Не прилагая чрезмерных усилий, вставить заранее подготовленный кабель в клемму до упора по стрелке 1.

Graphic
Извлечение провода из клеммы

Надавить на рычаг по стрелке 1 и вытащить кабель по стрелке 2. Не отпускать рычаг до полного извлечения кабеля.

Подключение к источнику питания

Внимание
Прибор следует подключать к источнику постоянного тока 24 В, не связанному непосредственно с питанием мощного силового оборудования. Во внешней цепи рекомендуется установить выключатель питания, обеспечивающий отключение прибора от сети, и плавкие предохранители на ток 0,5 А.
Graphic
Схема подключения к источнику питания

Подключение входных и выходных сигналов

Graphic
Схемы подключения датчиков и сигналов
Graphic
Схема подключения выходного устройства
Внимание
Для защиты входных цепей прибора от возможного пробоя зарядами статического электричества, накопленного на линиях связи «прибор – датчик», перед подключением к клеммнику прибора их жилы следует на 1–2 с соединить с винтом заземления щита

Диод VD1 следует располагать максимально близко к выводам обмотки реле. Параметры диода выбирают, соблюдая правила:

  • обратное напряжение диода должно быть не менее 1,3 Uп;

  • прямой ток диода должен быть не менее 1,3 Р1 (1,3 от тока катушки реле).

Эксплуатация

После подачи напряжения питания прибор переходит к работе.

Если показания прибора не соответствуют реальному значению измеряемой величины, следует проверить:

  • исправность датчика и целостность линии связи;

  • правильность подключения датчика;

  • настройки параметров масштабирования (di.Lo и di.Hi).

Неисправности и способы их устранения

Сообщение на ЦИ

Возможная причина

Способ устранения

Err1

Ошибка измерения

Проверить код датчика.

Проверить подключение датчика к прибору.

Проверить исправность датчика.

Отправить на ремонт в сервисный центр

LLLL

Вычисленное значение входной величины ниже допустимого предела

Проверить соответствие кода датчика и измеренное значение входной величины

HHHH

Вычисленное значение входной величины выше допустимого предела

|----|Обрыв датчикаПроверить линии связи
Er.CJОтказ датчика «холодного спая»Отправить на ремонт в сервисный центр

Основное меню

Сверху на корпусе прибора расположены три кнопки, которые используются для навигации в меню и редактирования параметров: Graphic, Graphic и Graphic.

Назначение кнопок

Кнопки

Функции

Graphic
  • Удерживание 3 с – переход к редактированию параметров (или выход из редактирования)

  • Нажатие 1 с – запись значений в память прибора
Graphic + Graphic одновременноУдерживание 3 с – вход в сервисное меню
Graphic или Graphic
  • Выбор параметра

  • Изменение значения параметра

При удержании кнопки скорость изменения возрастает.
Параметры основного меню

Параметр

Определение

Допустимые значения

Заводские установки

SP.Lo

Нижняя граница задания уставки

–999...9999

0

SP.Hi

Верхняя граница задания уставки

–999...9999

30

Cnt

Тип логики работы компаратора:

отключена/нагреватель/охладитель/П-логика/U-логика (см. рисунок)

oFF/HEAt/

CooL/П/U

U

in.t

Тип входного сигнала

см. раздел

Pt100

td

Постоянная времени цифрового фильтра

0…10

0

out.E

Состояние ВУ при неисправности датчика

on/oFF

oFF

di.Lo

Нижний предел измерения (для напряжения)

–999...9999

0

di.Hi

Верхний предел измерения (для напряжения)

–999...9999

100

di.P

Положение десятичной точки

- - - -

- - -.-

- -.- -

-.- - -

- - -.-

SQrt

Функция квадратного корня (для сигналов напряжения)

on/oFF

oFF

2u3u

Схема подключения ТС: двух- или трехпроводная

3-Ln

2-Ln

3-Ln

d.Fnc

Функция мигания индикатора при включенном ВУ

on/oFF

oFF

Предупреждение

Для защиты от частых срабатываний ВУ, вызванных кратковременными колебаниями измеряемой величины, прибор имеет гистерезис вкл/выкл ВУ, равный:

0,05 ∙ (SP.Hi – SP.Lo)

Graphic
Типы логики работы прибора

Сервисное меню

Параметры сервисного меню

Параметр

Определение

PoV

Параметр для технологических проверок на производстве*

гES

Сброс параметров:

  • 0 — текущее состояние;

  • 1 — значения по умолчанию (переход к заводским настройкам после применения).

CLbг

Калибровка (методика предоставляется по требованию)

C.SCJ

Калибровка датчика «холодного спая» (методика предоставляется по требованию)

SCJ

Вкл/откл датчика холодного спая (on/off)

SoFt

Отображение версии установленного ПО

*Примечание: При выборе параметра PoV выход из меню осуществляется только сбросом питания (ранее произведенные настройки сохраняются).

Техническое обслуживание

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования безопасности из раздела.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие процедуры:

  • проверка крепления прибора;
  • проверка винтовых соединений;
  • удаление пыли и грязи с клеммника прибора.

Маркировка

На корпус прибора наносятся:

  • наименование прибора;
  • степень защиты корпуса по ГОСТ 14254;
  • напряжение и частота питания;
  • потребляемая мощность;
  • класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;
  • знак утверждения типа средств измерений;
  • единый знак обращения продукции на рынке государств-членов Таможенного союза (ЕАС);
  • страна-изготовитель;
  • заводской номер прибора и год выпуска.

На потребительскую тару наносятся:

  • наименование прибора;
  • единый знак обращения продукции на рынке государств-членов Таможенного союза (ЕАС);
  • страна-изготовитель;
  • заводской номер прибора и год выпуска.
