Руководство по эксплуатации

Введение

Настоящие руководство по эксплуатации предназначено для ознакомления с устройством, принципом действия, конструкцией, эксплуатацией и техническим обслуживанием барьера искрозащиты ИСКРА-Х.03. Барьер выпускается в различных исполнениях, отличающихся друг от друга типом подключаемых первичных преобразователей, далее по тексту именуемых «датчики».

Барьер соответствует требованиям ТУ 26.51.45-002-46526536-2018.

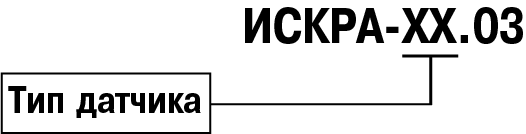

Информация о исполнениях барьера зашифрована в коде полного условного обозначения

АТ – для подключения датчиков с унифицированным выходным сигналом тока;

ТП – для подключения термопар и датчиков с унифицированным выходным сигналом напряжения;

ТС – для подключения термометров сопротивлений.

Назначение

Барьер искрозащиты ИСКРА-Х.03 (в дальнейшем — «барьер») предназначен для:

защиты цепей приборов и датчиков, находящихся во взрывоопасной зоне, от возникновения взрывов окружающих взрывоопасных сред, вследствие воздействия на барьер напряжения до 250 В (U_m);
ограничения значений параметров цепи до безопасного уровня.

Предупреждение

При ограничении тока и напряжения возможно перегорание плавкого предохранителя, входящего в состав барьера.

Барьер относится к классу шунт-диодных барьеров с обязательным искрозащитным заземлением.

Область применения барьера – согласно маркировке взрывозащиты, ГОСТ Р 31610.11-2014 и другим нормативным документам, регламентирующим применение электрооборудования, расположенного вне взрывоопасной зоны и связанного искробезопасными внешними цепями с электротехническими устройствами, установленными во взрывоопасных зонах.

Барьер предназначен для установки в электрических цепях, связывающих датчик, находящийся во взрывоопасной зоне и вторичный преобразователь (далее «прибор»), расположенный во взрывобезопасной зоне, и ограничивает значения напряжения и тока до искробезопасных.

Барьер относится к связанному электрооборудованию, реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты особовзрывозащищенный» – a и категорию IIC в соответствии с ГОСТ Р 31610.11-2014 и имеет маркировку взрывозащищенности [Ex ia Ga] IIC.

Барьер относится к устройствам пассивного типа.

Технические характеристики и условия эксплуатации

Технические характеристики

Общие характеристики

Наименование	Значение
Ток утечки (рабочее напряжение) ИСКРА-АТ.03 ИСКРА-ТП.03 ИСКРА-ТС.03	10 мкА (22,8 В); 1 мкА (1 В); 1 мкА (3 В)
Рабочий ток, не более	40 мА
Корпус	для крепления на DIN-рейку 35 мм
Степень защиты корпуса	IP20
Габаритные размеры	(27 × 110 × 75) ± 1 мм
Масса прибора в упаковке, не более	0,3 кг
Средний срок службы, не менее	8 лет

Требования к электрической изоляции, величинам зазоров, путям утечек электрического тока в барьерах удовлетворяют ГОСТ Р 31610.11-2014.

Выходные искробезопасные параметры

Параметры	ИСКРА-АТ.03	ИСКРА-ТП.03	ИСКРА-ТС.03
Максимальное выходное напряжение U_о	28,4 В	7,2 В	13,7 В
Максимальный выходной ток I_о	70 мА	117 мА	247 мА
Максимальная внешняя емкость С_о	79 нФ	13,5 мкФ	0,79 мкФ
Максимальная внешняя индуктивность L_о	8 мГн	3,5 мГн	0,5 мГн

Типы датчиков и устройств, работающих совместно с барьером.

Типы применяемых датчиков

Барьер	Тип датчика/входного сигнала
ИСКРА-АТ.03	Первичные преобразователи с унифицированным токовым сигналом от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА
ИСКРА-ТП.03	Источник напряжения с диапазоном –1…+1 В
ИСКРА-ТС.03	Термосопротивления c номинальным сопротивлением не менее 50 Ом

Барьеры применяются с приборами ОВЕН, которые работают с соответствующими выходными сигналами (кроме УКТ38-Щ4.ТС), а также с приборами других производителей, имеющими сходные характеристики входных электрических сигналов.

Условия эксплуатации

Прибор следует эксплуатировать в следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 40 до плюс 50 °С;
верхний предел относительной влажности воздуха 80 % при плюс 25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 86 до 106,7 кПа.

Меры безопасности

Предупреждение

Барьер предназначен для размещения вне взрывоопасной зоны.

По способу защиты от поражения электрическим током прибор соответствует классу III по ГОСТ Р 12.1.019.

Во время эксплуатации барьера следует руководствоваться «Правилами эксплуатации электроустановок потребителей» и «Правилами охраны труда при эксплуатации электроустановок».

Обслуживающий персонал должен иметь не ниже второй квалификационной группы по технике безопасности согласно «Правилам охраны труда при эксплуатации электроустановок».

К работе с барьером допускаются лица, изучившие его устройство, принцип действия и основные правила техники безопасности при эксплуатации электроустановок напряжением до 1000 В.

Установка

Внимание

Любые работы по монтажу барьера производить только при отключенном напряжении питания оборудования, связанного с барьером.

Для установки прибора следует:

Подготовить место на DIN-рейке для установки прибора в соответствии с размерами на рисунке.
Установить прибор на DIN-рейку.
С усилием придавить прибор к DIN-рейке в направлении, показанном стрелкой (см. рисунок), до фиксации защелки.

Для демонтажа прибора следует:

Отсоединить линии связи с внешними устройствами.
В проушину защелки вставить острие отвертки.
Защелку отжать, после чего отвести прибор от DIN-рейки.

Подключение

Общие сведения

Внимание

Неразборный пластмассовый корпус барьера установить на DIN-рейку и зафиксировать с помощью защелки на задней панели корпуса. Кабели искробезопасных и искроопасных электрических цепей барьера должны быть подведены к корпусу барьера с разных сторон.

Клеммы 1-12 следует подключать проводами с максимальным сечением не более 1,5 мм².

Клеммы 13-14 следует подключать проводами с максимальным сечением не более 3,3 мм².

Внимание

Во время монтажа и технического обслуживания барьера провод заземления должен всегда подсоединяться первым и отсоединяться последним.
Клемма заземления должна располагаться во взрывобезопасной зоне.
Электрическое сопротивление между клеммами 6, 12, 13 и 14 барьера и клеммой шины заземления не должно превышать 0,1 Ом.
Использовать только шину заземления, к которой не могут быть подключены силовые установки.

Порядок подключения

Для начала работы с прибором следует:

Осмотреть барьер, проверив маркировку по взрывозащите, убедиться в целостности корпуса барьера.
Выдержать барьер в помещении, предназначенном для дальнейшей эксплуатации, не менее 1 ч.
Установить барьер вне взрывоопасных зон.

Подключение датчиков

Во время подключения барьера следует учитывать индуктивность и емкость источника сигнала и линий связи. Суммарные параметры источника сигнала и каждой из линий связи, подключаемой к «Искробезопасным цепям», не должны превышать значений С_о и L_о, указанных в таблице.

Схема подключения барьера Искра-АТ.03, R1 = 425 Ом ± 5 %

Барьер ИСКРА-АТ.03 используется с источником питания постоянного тока с напряжением (U_пит) не более 26 В.

Максимальное сопротивление нагрузки R_н.mах рассчитывается по формуле:

где U_пит – напряжение источника питания, В;

U_д.min – минимальное допустимое напряжение питания датчика, В;

I_д – ток датчика, А;

1,7 – падение напряжения на диоде VD1, В;

441 – сопротивление токоограничительных резисторов и предохранителей барьера, Ом.

Схема подключения барьера Искра-ТП.03, R1 = R2 = 77 Ом ± 5 %

В случае использования термопары, барьер следует включать в разрыв компенсационных проводов.

Схема подключения барьера Искра-ТС.03, R1, R2, R3 = 70 Ом ± 5 %

Разброс значений сопротивлений R2 и R3 составляет не более 0,2 Ом.

Методика расчетов погрешностей вносимых барьерами приведена на сайте www.owen.ru на странице прибора.

Техническое обслуживание

Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования безопасности из раздела.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие процедуры:

проверка крепления прибора;
проверка винтовых соединений;
удаление пыли и грязи с клеммника прибора.

Маркировка

На корпус прибора нанесены:

наименование изделия;
степень защиты по ГОСТ 14254;
знак класса защиты человека от поражения электрическим током по ГОСТ Р 12.1.019;
номер сертификата соответствия ТС по взрывозащите;
QR-код, заводской номер прибора и год выпуска;
товарный знак;
знак соответствия требованиям ТР ТС (ЕАС);
страна-изготовитель;
маркировка взрывозащиты;
обозначение клемм для подключения искробезопасных цепей;
максимальное выходное напряжение;
максимальное напряжение постоянного тока или эффективное значение переменного;
максимальный выходной ток;
максимальная внешняя емкость и индуктивность цепей, подсоединяемых со стороны взрывоопасной зоны;
условия эксплуатации.

На потребительскую тару нанесены:

наименование и условное обозначение прибора;
заводской номер прибора;
почтовый адрес офиса ОВЕН;
штрихкод;
дата упаковки;
знак соответствия по ГОСТ Р 50460;
знак соответствия требованиям ТР ТС (ЕАС).

Упаковка

Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару, выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

Комплектность

Наименование	Количество
Прибор	1 шт.
Паспорт и Гарантийный талон	1 экз.
Руководство по эксплуатации	1 экз.

Примечание

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
